Електричний трифазний реактор з підмагнічуванням
Формула / Реферат

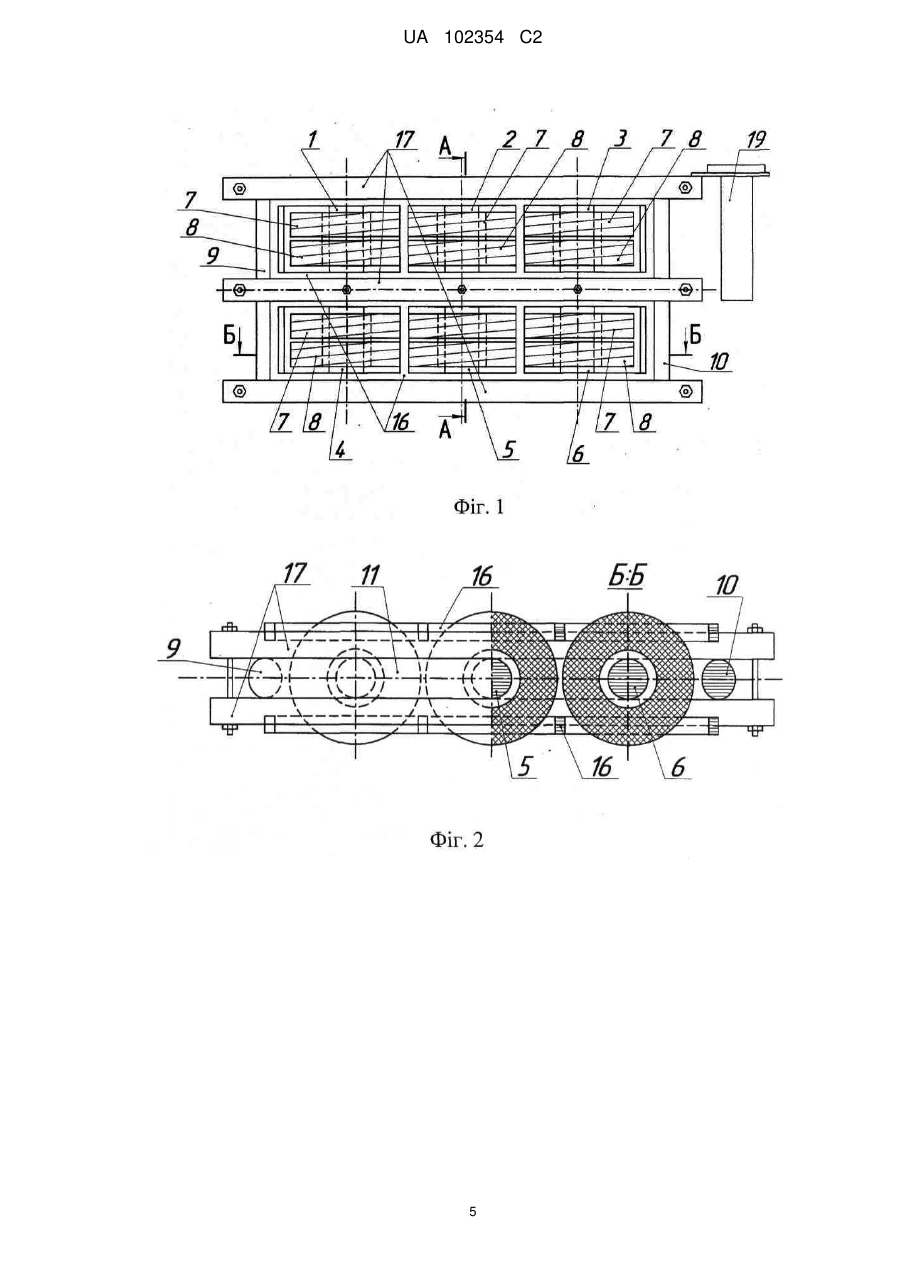

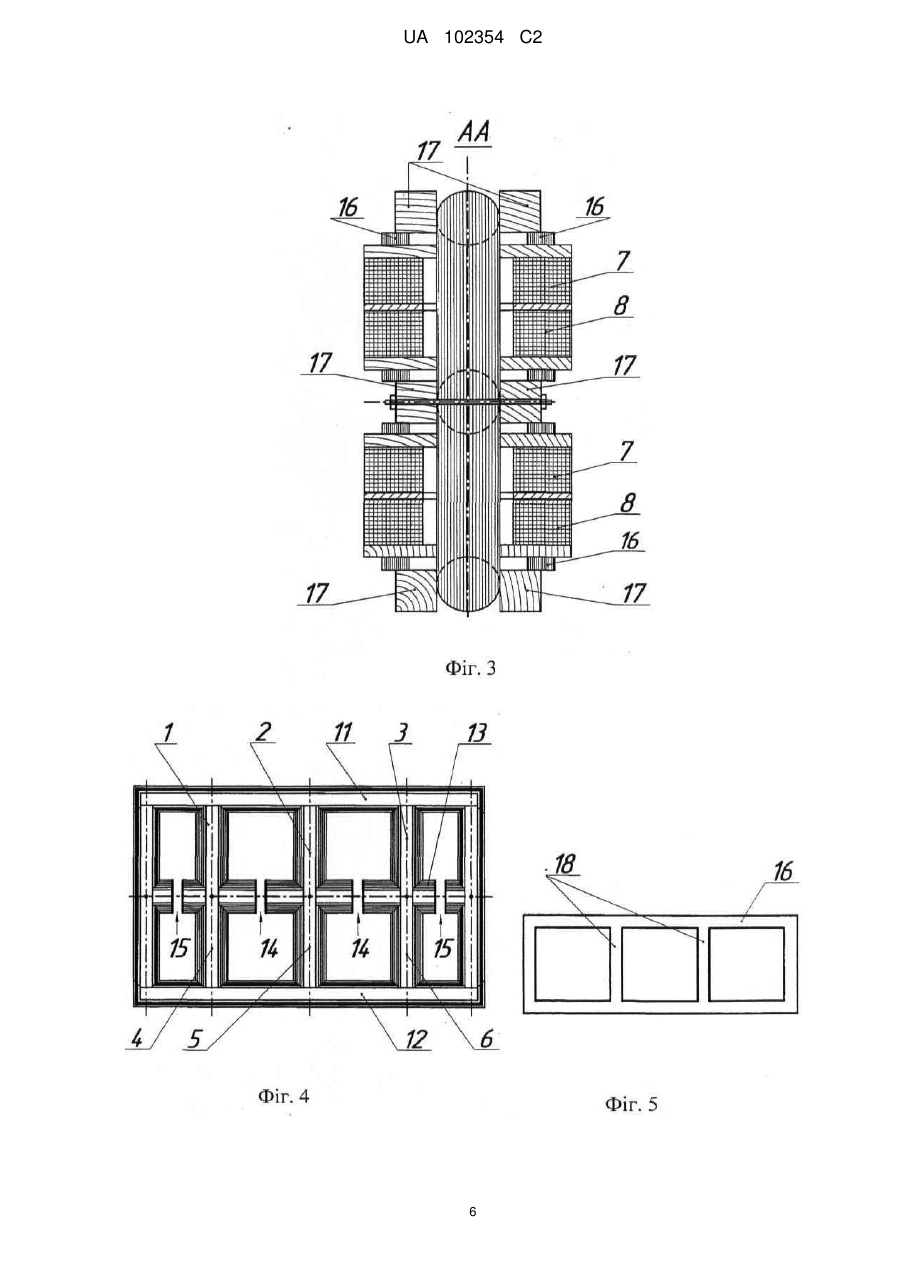

Електричний трифазний реактор з підмагнічуванням, магнітна система якого виконана з шихтованих листів електротехнічної сталі та містить магнітопровід зі співввісно розташованими трьома верхніми та трьома нижніми вертикальними стрижнями, на яких розміщені двосекційні обмотки, верхні, нижні та середні горизонтальні та два бічних вертикальних ярма, причому горизонтальні ярма мають дві середніх і дві крайніх ділянки, чотири магнітних шунти у вигляді прямокутних рам з горизонтальними і вертикальними ділянками, причому горизонтальні ділянки шунтів розташовані на торцях обмоток вздовж верхнього, середнього і нижнього ярем, а замикаючі їх вертикальні ділянки розташовані вздовж бічних ярем, а також реактор містить керовані напівпровідникові перетворювачі з діодів і резисторів і систему керування, причому згадані обмотки з'єднані з трифазною мережею і з перетворювачами, який відрізняється тим, що у реактор введені триобмоткові ізолюючі трансформатори, встановлені між перетворювачами та системою керування, на ділянках середнього горизонтального ярма магнітопроводу виконані немагнітні зазори, кожен магнітний шунт має дві додаткові вертикальні ділянки, розташовані між обмотками, співвідношення величин немагнітних зазорів магнітопроводу на крайніх ділянках середнього ярма Dкрайн. і величин немагнітних зазорів на середніх ділянках середнього ярма Dсередн. складає

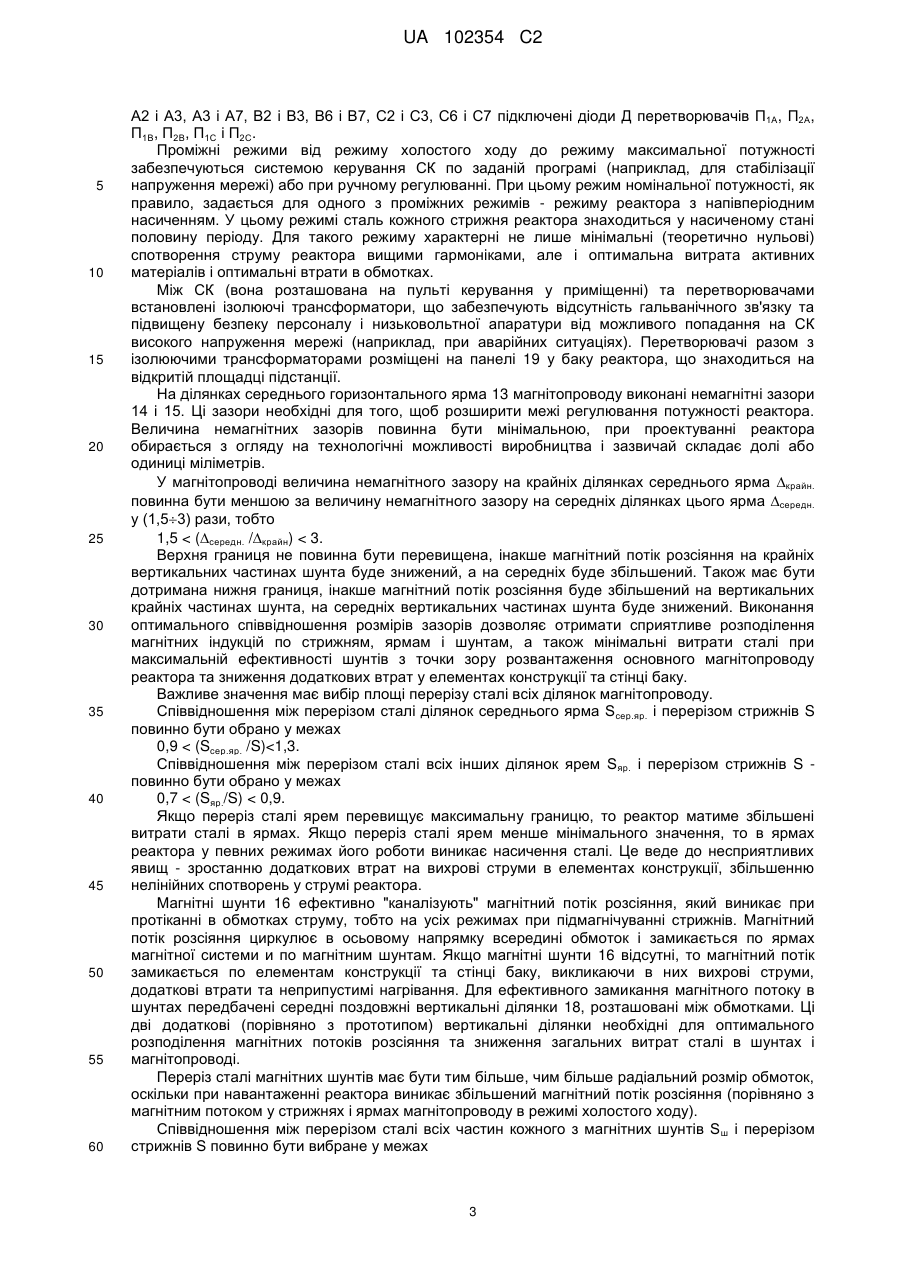

1,5<(Dсередн./Dкрайн.)<3,
співвідношення між перерізом сталі середніх ділянок середніх ярем Sсер.яр. і перерізом стрижнів S знаходиться у межах
0,9<(Sсер.яр./S)<1,3,
співвідношення між перерізом сталі всіх інших ділянок ярем Sяр. і перерізом стрижнів S знаходиться у межах
0,7<(Sяp./S)<0,9,
співвідношення між перерізом сталі всіх частин магнітних шунтів Sш. і перерізом стрижнів S знаходиться у межах

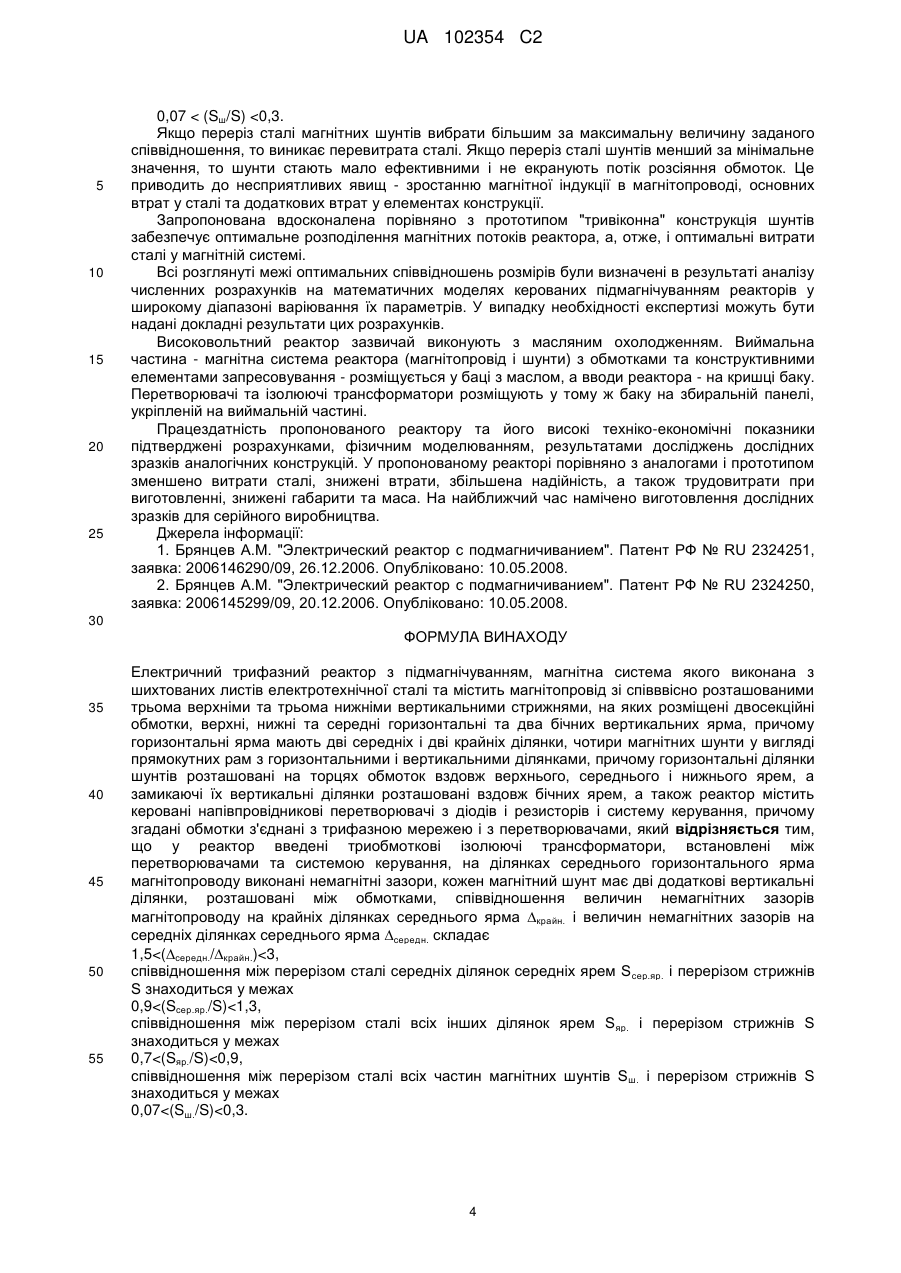

0,07<(Sш./S)<0,3.
Текст

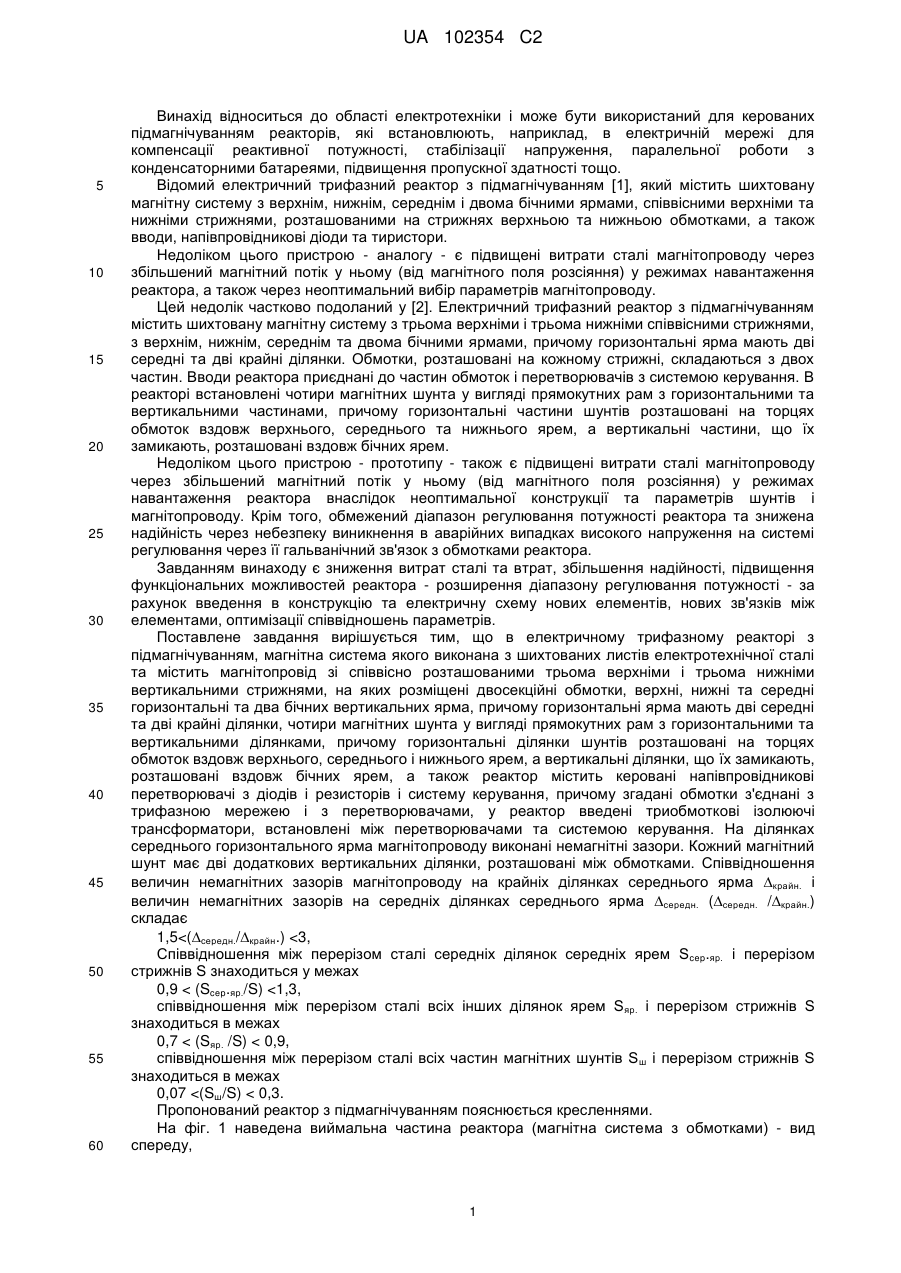

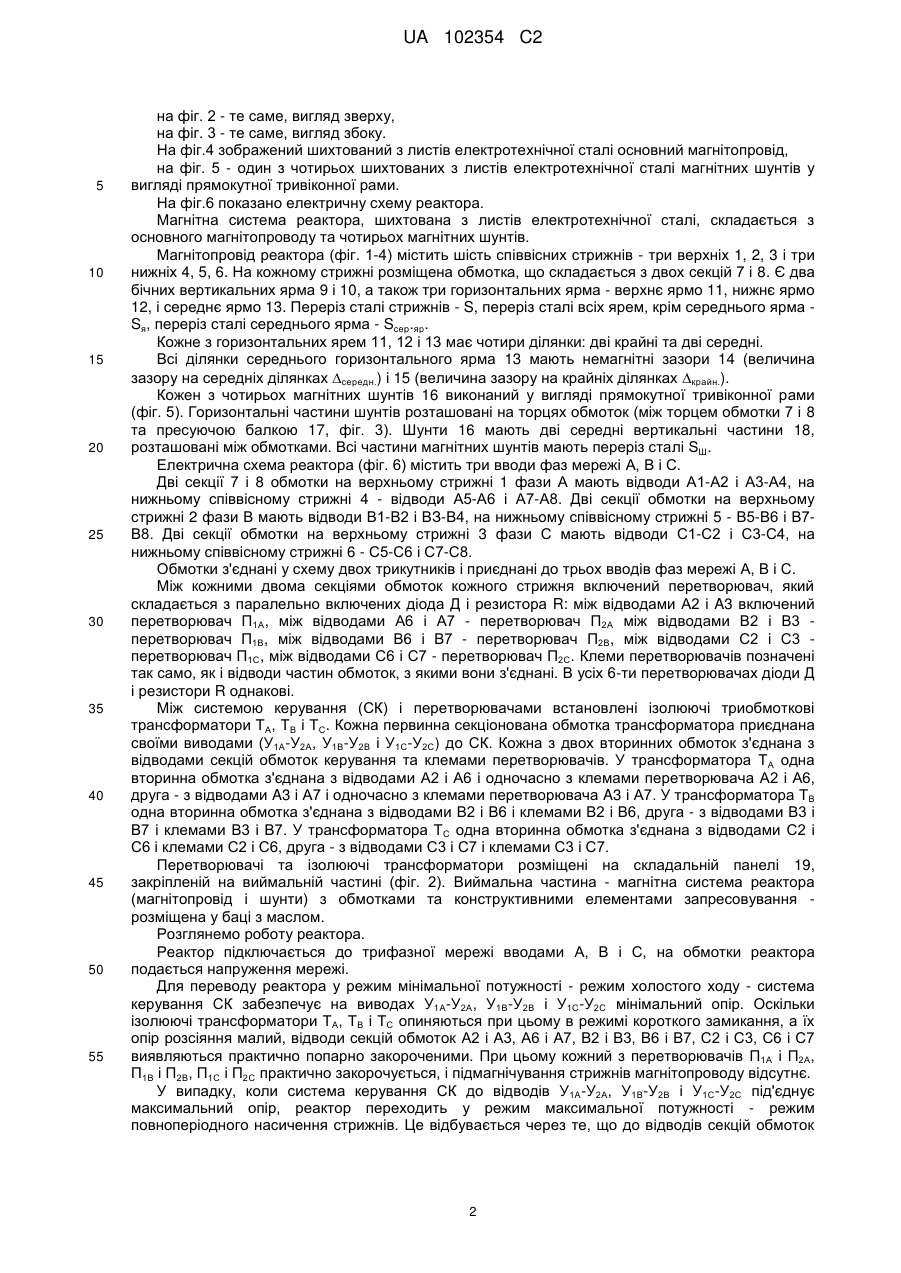

Реферат: Винахід належить до області електротехніки і може бути використаний для керованих підмагнічуванням реакторів, які встановлюються, наприклад, в електричній мережі для компенсації реактивної потужності, стабілізації напруження, паралельної роботи з конденсаторними батареями, підвищення пропускної здатності тощо. Електричний трифазний реактор з підмагнічуванням містить магнітну систему, яка виконана з шихтованих листів електротехнічної сталі, магнітопровід зі співввісно розташованими трьома верхніми та трьома нижніми вертикальними стрижнями. На стрижнях розміщені двосекційні обмотки. У магнітопроводі є верхні, нижні та середні горизонтальні та два бічних вертикальних ярма, причому горизонтальні ярма мають дві середніх і дві крайніх ділянки, чотири магнітних шунти у вигляді прямокутних рам з горизонтальними і вертикальними ділянками, причому горизонтальні ділянки шунтів розташовані на торцях обмоток вздовж верхнього, середнього і нижнього ярем. Замикаючі їх вертикальні ділянки розташовані вздовж бічних ярем. Реактор містить також керовані напівпровідникові перетворювачі з діодів і резисторів і систему керування. Обмотки реактора з'єднані з трифазною мережею і з перетворювачами. Відмінність від відомих пристроїв у тому, що у реактор введені триобмоткові ізолюючі трансформатори, встановлені між перетворювачами та системою керування, на ділянках середнього горизонтального ярма магнітопроводу виконані немагнітні зазори. Кожен магнітний шунт має дві додаткові вертикальні ділянки, розташовані між обмотками. Співвідношення величин немагнітних зазорів UA 102354 C2 (12) UA 102354 C2 магнітопроводу на крайніх ділянках середнього ярма крайн. і величин немагнітних зазорів на середніх ділянках середнього ярма середн. складає 1,5
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric three-phase transductor reactor
Автори англійськоюBryantsev, Alexander Mikhailovich
Назва патенту російськоюЭлектрический трехфазный реактор с подмагничиванием
Автори російськоюБрянцев Александр Михайлович
МПК / Мітки
МПК: H01F 21/00, H01F 29/14
Мітки: реактор, підмагнічуванням, трифазній, електричний
