Звукоізольований діагонально-відцентровий вентилятор

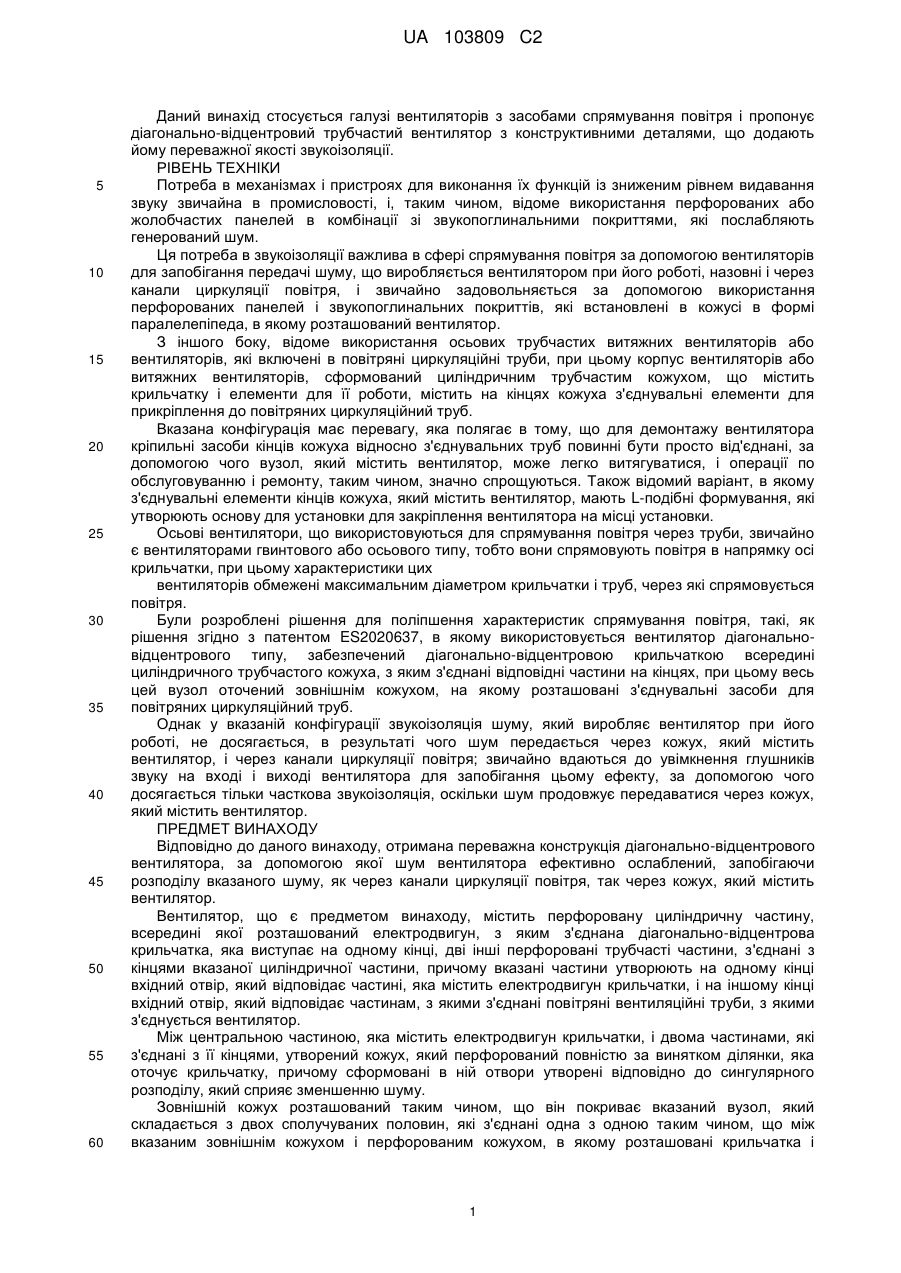

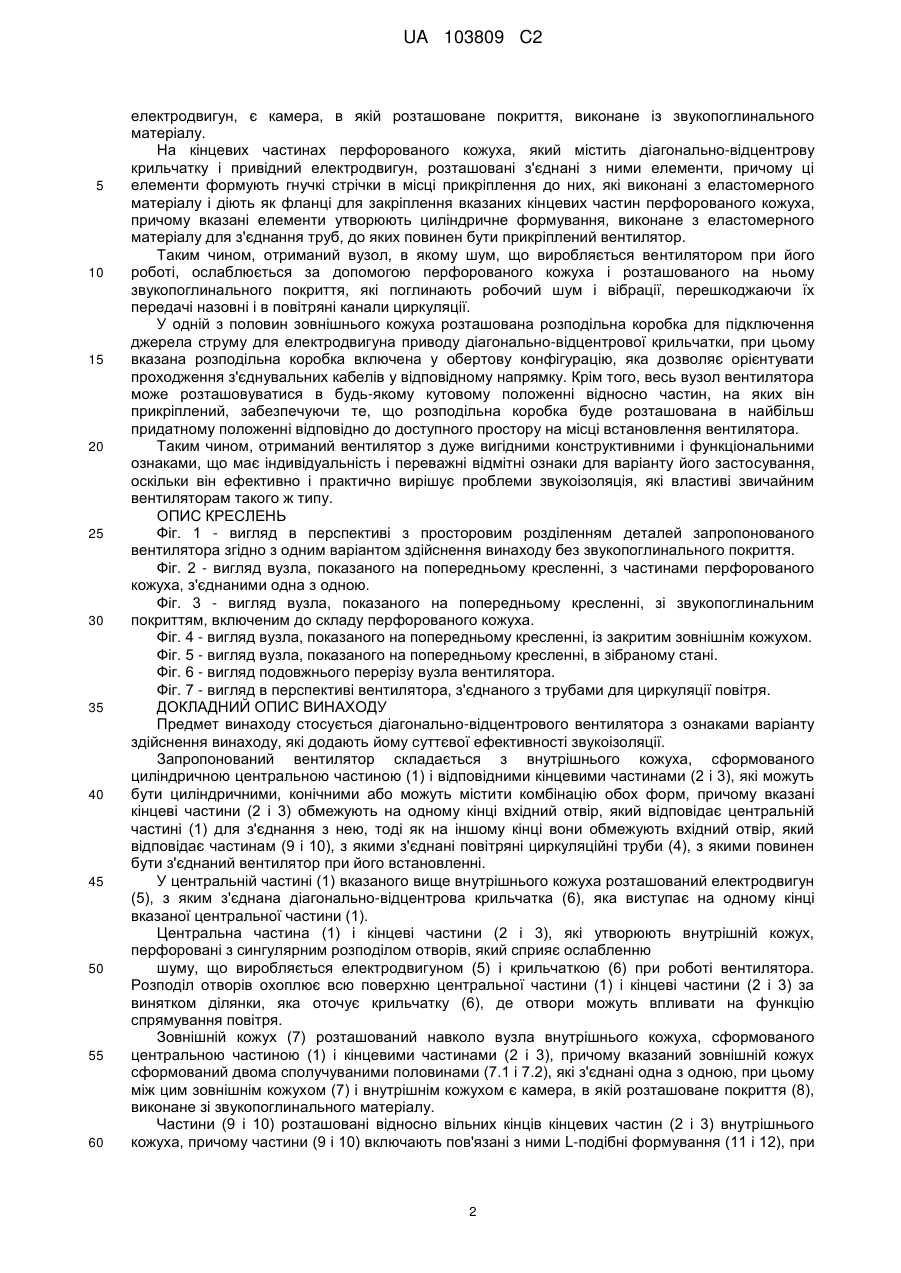

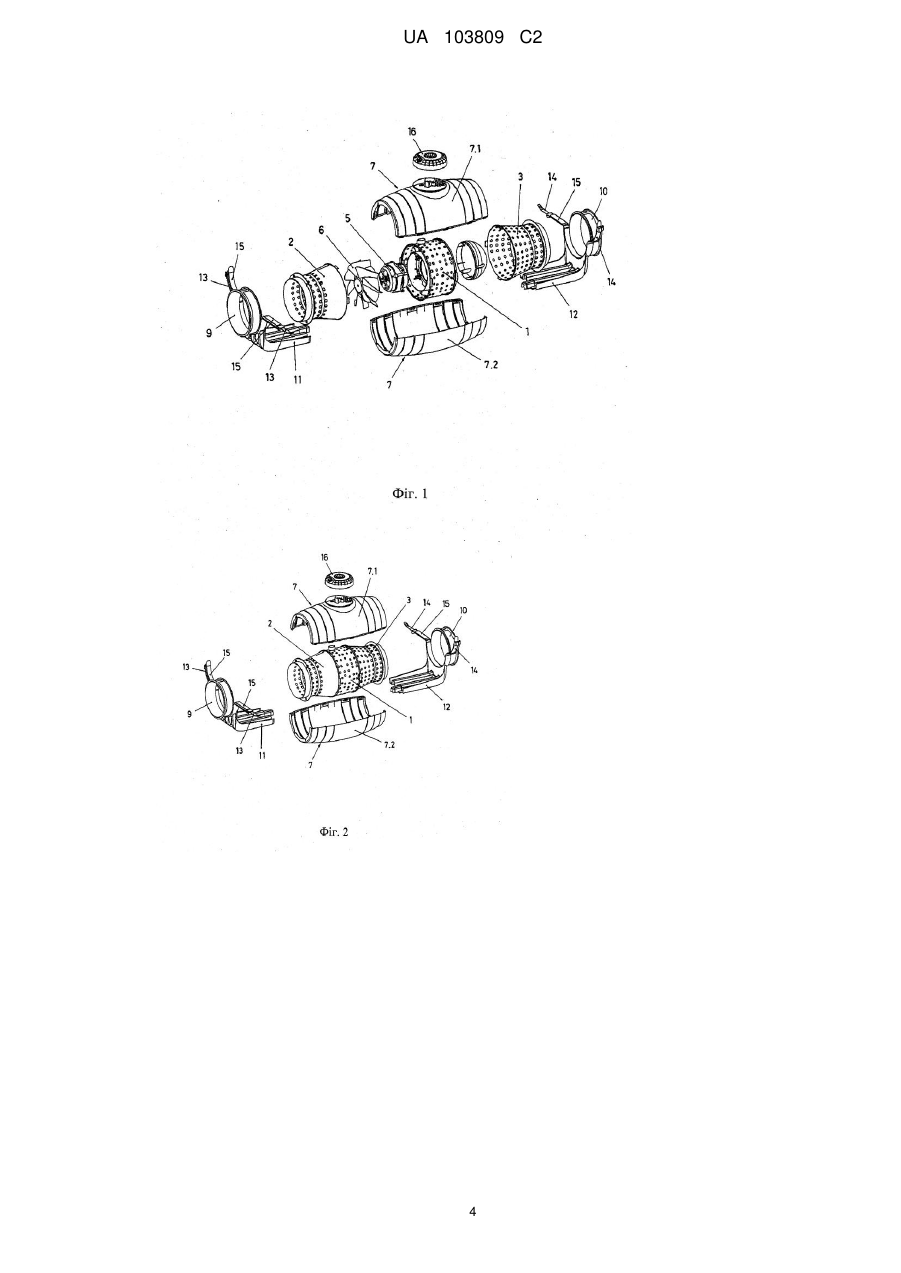

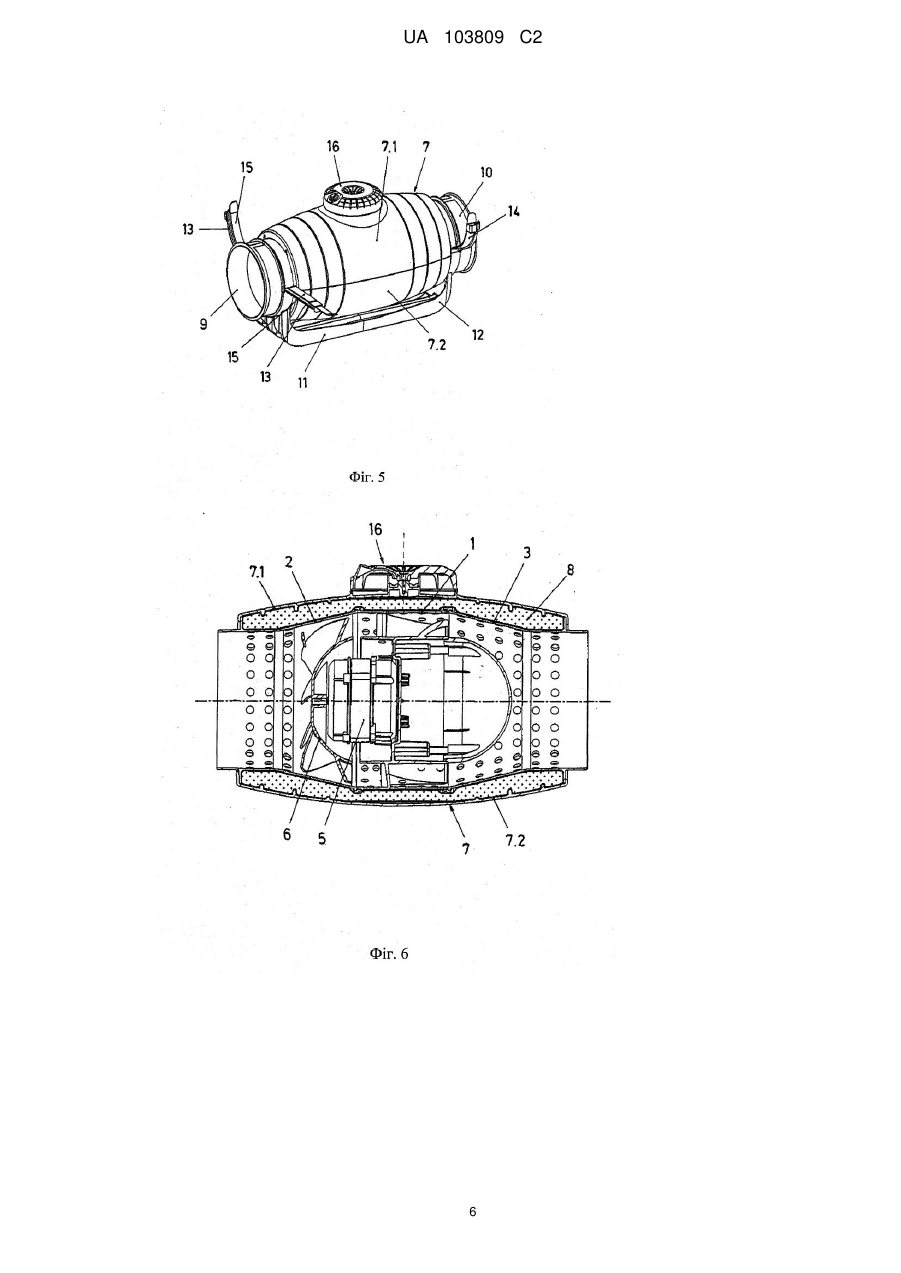

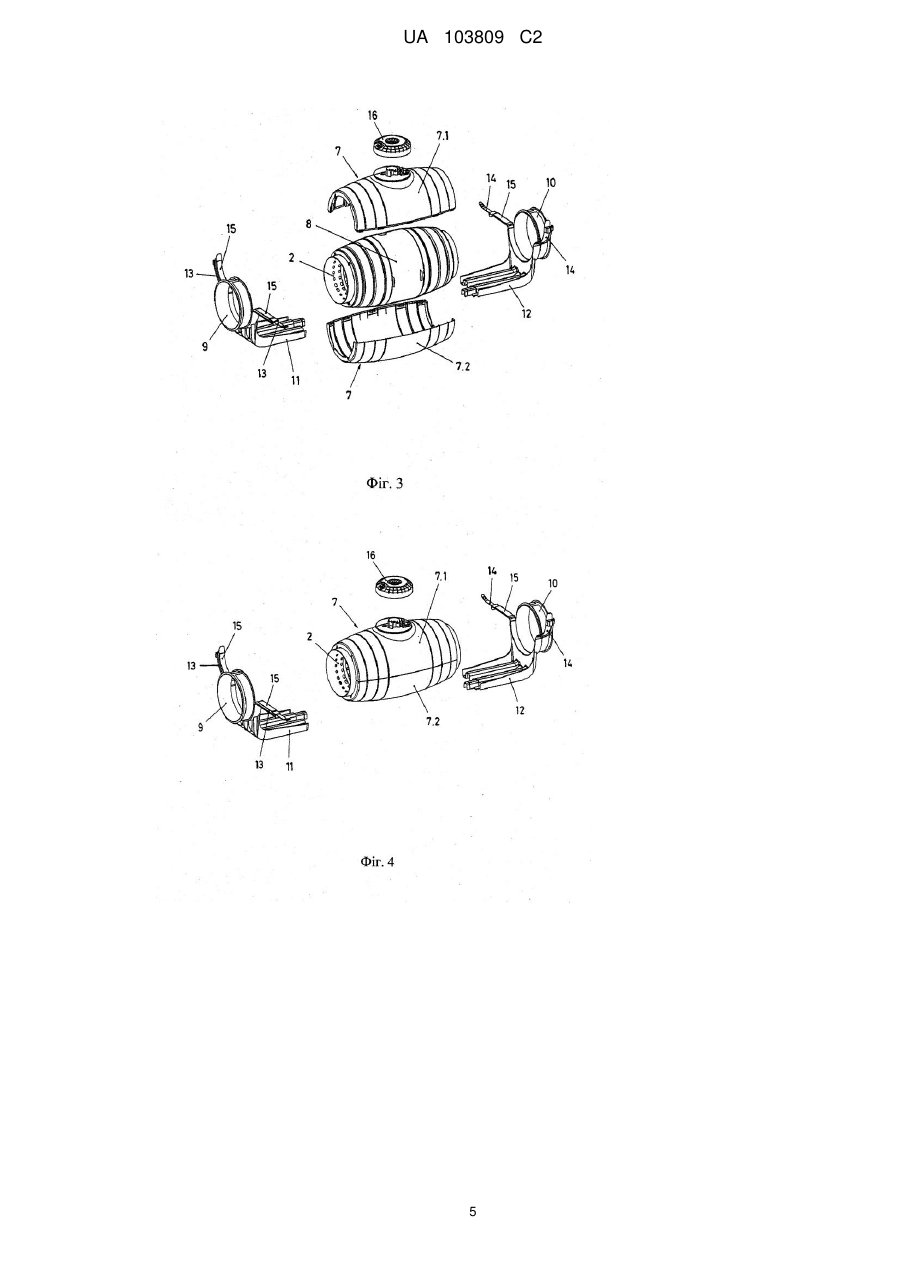

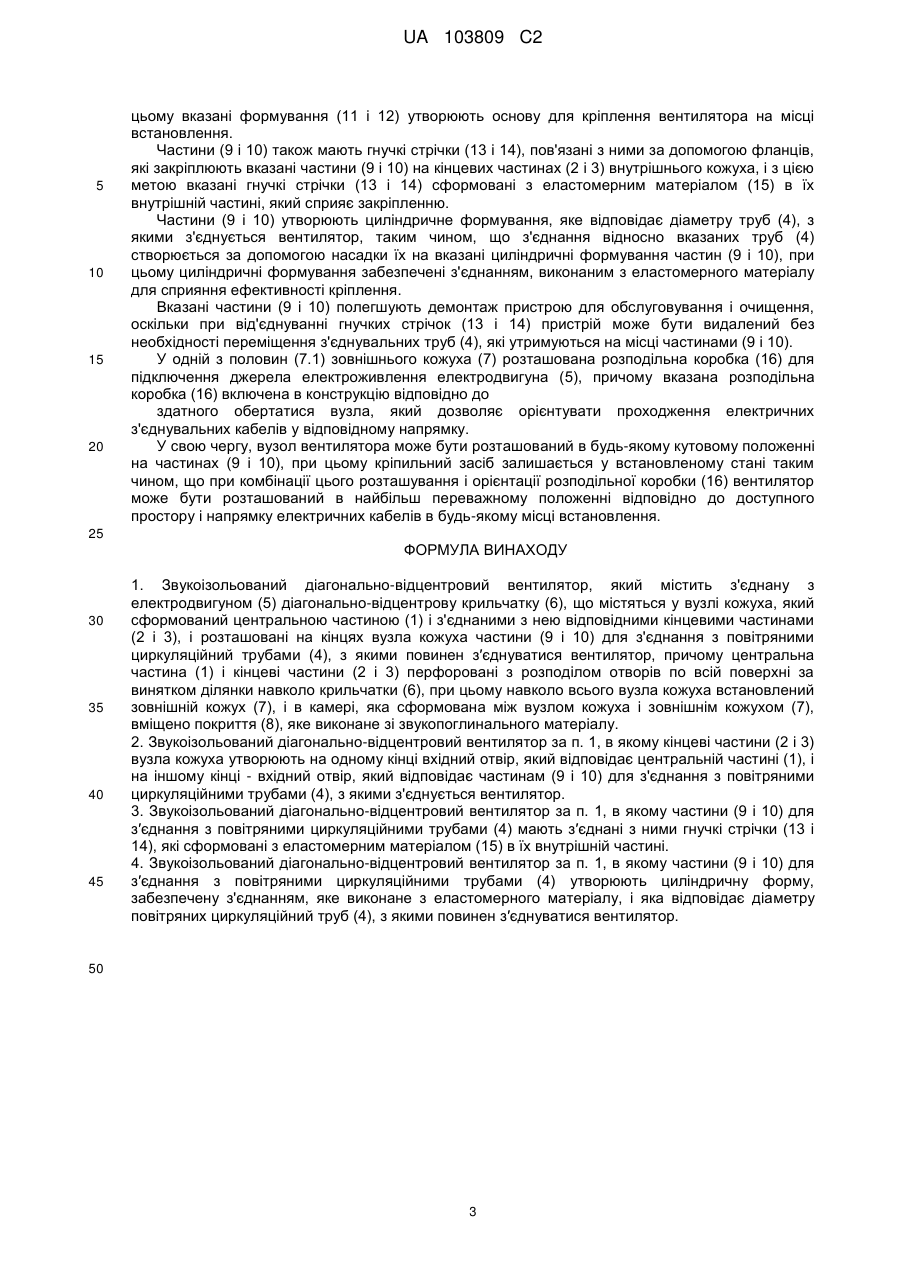

Реферат: Звукоізольований діагонально-відцентровий вентилятор, який містить з'єднану з електродвигуном (5) діагонально-відцентрову крильчатку (6), що містяться у вузлі кожуха, який сформований центральною частиною (1) і з'єднаними з нею відповідними кінцевими частинами (2 і 3), і розташовані на кінцях вузла кожуха частини (9 і 10) для з'єднання з повітряними циркуляційними трубами (4), з якими повинен з′єднуватися вентилятор. Для покращення звукоізоляції центральна частина (1) і кінцеві частини (2 і 3) перфоровані з розподілом отворів по всій поверхні за винятком ділянки навколо крильчатки (6). При цьому навколо всього вузла кожуха встановлений зовнішній кожух (7), і в камері, яка сформована між вузлом кожуха і зовнішнім кожухом (7), вміщено покриття (8), яке виконане зі звукопоглинального матеріалу. UA 103809 C2 (12) UA 103809 C2 UA 103809 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується галузі вентиляторів з засобами спрямування повітря і пропонує діагонально-відцентровий трубчастий вентилятор з конструктивними деталями, що додають йому переважної якості звукоізоляції. РІВЕНЬ ТЕХНІКИ Потреба в механізмах і пристроях для виконання їх функцій із зниженим рівнем видавання звуку звичайна в промисловості, і, таким чином, відоме використання перфорованих або жолобчастих панелей в комбінації зі звукопоглинальними покриттями, які послабляють генерований шум. Ця потреба в звукоізоляції важлива в сфері спрямування повітря за допомогою вентиляторів для запобігання передачі шуму, що виробляється вентилятором при його роботі, назовні і через канали циркуляції повітря, і звичайно задовольняється за допомогою використання перфорованих панелей і звукопоглинальних покриттів, які встановлені в кожусі в формі паралелепіпеда, в якому розташований вентилятор. З іншого боку, відоме використання осьових трубчастих витяжних вентиляторів або вентиляторів, які включені в повітряні циркуляційні труби, при цьому корпус вентиляторів або витяжних вентиляторів, сформований циліндричним трубчастим кожухом, що містить крильчатку і елементи для її роботи, містить на кінцях кожуха з'єднувальні елементи для прикріплення до повітряних циркуляційний труб. Вказана конфігурація має перевагу, яка полягає в тому, що для демонтажу вентилятора кріпильні засоби кінців кожуха відносно з'єднувальних труб повинні бути просто від'єднані, за допомогою чого вузол, який містить вентилятор, може легко витягуватися, і операції по обслуговуванню і ремонту, таким чином, значно спрощуються. Також відомий варіант, в якому з'єднувальні елементи кінців кожуха, який містить вентилятор, мають L-подібні формування, які утворюють основу для установки для закріплення вентилятора на місці установки. Осьові вентилятори, що використовуються для спрямування повітря через труби, звичайно є вентиляторами гвинтового або осьового типу, тобто вони спрямовують повітря в напрямку осі крильчатки, при цьому характеристики цих вентиляторів обмежені максимальним діаметром крильчатки і труб, через які спрямовується повітря. Були розроблені рішення для поліпшення характеристик спрямування повітря, такі, як рішення згідно з патентом ES2020637, в якому використовується вентилятор діагональновідцентрового типу, забезпечений діагонально-відцентровою крильчаткою всередині циліндричного трубчастого кожуха, з яким з'єднані відповідні частини на кінцях, при цьому весь цей вузол оточений зовнішнім кожухом, на якому розташовані з'єднувальні засоби для повітряних циркуляційний труб. Однак у вказаній конфігурації звукоізоляція шуму, який виробляє вентилятор при його роботі, не досягається, в результаті чого шум передається через кожух, який містить вентилятор, і через канали циркуляції повітря; звичайно вдаються до увімкнення глушників звуку на вході і виході вентилятора для запобігання цьому ефекту, за допомогою чого досягається тільки часткова звукоізоляція, оскільки шум продовжує передаватися через кожух, який містить вентилятор. ПРЕДМЕТ ВИНАХОДУ Відповідно до даного винаходу, отримана переважна конструкція діагонально-відцентрового вентилятора, за допомогою якої шум вентилятора ефективно ослаблений, запобігаючи розподілу вказаного шуму, як через канали циркуляції повітря, так через кожух, який містить вентилятор. Вентилятор, що є предметом винаходу, містить перфоровану циліндричну частину, всередині якої розташований електродвигун, з яким з'єднана діагонально-відцентрова крильчатка, яка виступає на одному кінці, дві інші перфоровані трубчасті частини, з'єднані з кінцями вказаної циліндричної частини, причому вказані частини утворюють на одному кінці вхідний отвір, який відповідає частині, яка містить електродвигун крильчатки, і на іншому кінці вхідний отвір, який відповідає частинам, з якими з'єднані повітряні вентиляційні труби, з якими з'єднується вентилятор. Між центральною частиною, яка містить електродвигун крильчатки, і двома частинами, які з'єднані з її кінцями, утворений кожух, який перфорований повністю за винятком ділянки, яка оточує крильчатку, причому сформовані в ній отвори утворені відповідно до сингулярного розподілу, який сприяє зменшенню шуму. Зовнішній кожух розташований таким чином, що він покриває вказаний вузол, який складається з двох сполучуваних половин, які з'єднані одна з одною таким чином, що між вказаним зовнішнім кожухом і перфорованим кожухом, в якому розташовані крильчатка і 1 UA 103809 C2 5 10 15 20 25 30 35 40 45 50 55 60 електродвигун, є камера, в якій розташоване покриття, виконане із звукопоглинального матеріалу. На кінцевих частинах перфорованого кожуха, який містить діагонально-відцентрову крильчатку і привідний електродвигун, розташовані з'єднані з ними елементи, причому ці елементи формують гнучкі стрічки в місці прикріплення до них, які виконані з еластомерного матеріалу і діють як фланці для закріплення вказаних кінцевих частин перфорованого кожуха, причому вказані елементи утворюють циліндричне формування, виконане з еластомерного матеріалу для з'єднання труб, до яких повинен бути прикріплений вентилятор. Таким чином, отриманий вузол, в якому шум, що виробляється вентилятором при його роботі, ослаблюється за допомогою перфорованого кожуха і розташованого на ньому звукопоглинального покриття, які поглинають робочий шум і вібрації, перешкоджаючи їх передачі назовні і в повітряні канали циркуляції. У одній з половин зовнішнього кожуха розташована розподільна коробка для підключення джерела струму для електродвигуна приводу діагонально-відцентрової крильчатки, при цьому вказана розподільна коробка включена у обертову конфігурацію, яка дозволяє орієнтувати проходження з'єднувальних кабелів у відповідному напрямку. Крім того, весь вузол вентилятора може розташовуватися в будь-якому кутовому положенні відносно частин, на яких він прикріплений, забезпечуючи те, що розподільна коробка буде розташована в найбільш придатному положенні відповідно до доступного простору на місці встановлення вентилятора. Таким чином, отриманий вентилятор з дуже вигідними конструктивними і функціональними ознаками, що має індивідуальність і переважні відмітні ознаки для варіанту його застосування, оскільки він ефективно і практично вирішує проблеми звукоізоляція, які властиві звичайним вентиляторам такого ж типу. ОПИС КРЕСЛЕНЬ Фіг. 1 - вигляд в перспективі з просторовим розділенням деталей запропонованого вентилятора згідно з одним варіантом здійснення винаходу без звукопоглинального покриття. Фіг. 2 - вигляд вузла, показаного на попередньому кресленні, з частинами перфорованого кожуха, з'єднаними одна з одною. Фіг. 3 - вигляд вузла, показаного на попередньому кресленні, зі звукопоглинальним покриттям, включеним до складу перфорованого кожуха. Фіг. 4 - вигляд вузла, показаного на попередньому кресленні, із закритим зовнішнім кожухом. Фіг. 5 - вигляд вузла, показаного на попередньому кресленні, в зібраному стані. Фіг. 6 - вигляд подовжнього перерізу вузла вентилятора. Фіг. 7 - вигляд в перспективі вентилятора, з'єднаного з трубами для циркуляції повітря. ДОКЛАДНИЙ ОПИС ВИНАХОДУ Предмет винаходу стосується діагонально-відцентрового вентилятора з ознаками варіанту здійснення винаходу, які додають йому суттєвої ефективності звукоізоляції. Запропонований вентилятор складається з внутрішнього кожуха, сформованого циліндричною центральною частиною (1) і відповідними кінцевими частинами (2 і 3), які можуть бути циліндричними, конічними або можуть містити комбінацію обох форм, причому вказані кінцеві частини (2 і 3) обмежують на одному кінці вхідний отвір, який відповідає центральній частині (1) для з'єднання з нею, тоді як на іншому кінці вони обмежують вхідний отвір, який відповідає частинам (9 і 10), з якими з'єднані повітряні циркуляційні труби (4), з якими повинен бути з'єднаний вентилятор при його встановленні. У центральній частині (1) вказаного вище внутрішнього кожуха розташований електродвигун (5), з яким з'єднана діагонально-відцентрова крильчатка (6), яка виступає на одному кінці вказаної центральної частини (1). Центральна частина (1) і кінцеві частини (2 і 3), які утворюють внутрішній кожух, перфоровані з сингулярним розподілом отворів, який сприяє ослабленню шуму, що виробляється електродвигуном (5) і крильчаткою (6) при роботі вентилятора. Розподіл отворів охоплює всю поверхню центральної частини (1) і кінцеві частини (2 і 3) за винятком ділянки, яка оточує крильчатку (6), де отвори можуть впливати на функцію спрямування повітря. Зовнішній кожух (7) розташований навколо вузла внутрішнього кожуха, сформованого центральною частиною (1) і кінцевими частинами (2 і 3), причому вказаний зовнішній кожух сформований двома сполучуваними половинами (7.1 і 7.2), які з'єднані одна з одною, при цьому між цим зовнішнім кожухом (7) і внутрішнім кожухом є камера, в якій розташоване покриття (8), виконане зі звукопоглинального матеріалу. Частини (9 і 10) розташовані відносно вільних кінців кінцевих частин (2 і 3) внутрішнього кожуха, причому частини (9 і 10) включають пов'язані з ними L-подібні формування (11 і 12), при 2 UA 103809 C2 5 10 15 20 цьому вказані формування (11 і 12) утворюють основу для кріплення вентилятора на місці встановлення. Частини (9 і 10) також мають гнучкі стрічки (13 і 14), пов'язані з ними за допомогою фланців, які закріплюють вказані частини (9 і 10) на кінцевих частинах (2 і 3) внутрішнього кожуха, і з цією метою вказані гнучкі стрічки (13 і 14) сформовані з еластомерним матеріалом (15) в їх внутрішній частині, який сприяє закріпленню. Частини (9 і 10) утворюють циліндричне формування, яке відповідає діаметру труб (4), з якими з'єднується вентилятор, таким чином, що з'єднання відносно вказаних труб (4) створюється за допомогою насадки їх на вказані циліндричні формування частин (9 і 10), при цьому циліндричні формування забезпечені з'єднанням, виконаним з еластомерного матеріалу для сприяння ефективності кріплення. Вказані частини (9 і 10) полегшують демонтаж пристрою для обслуговування і очищення, оскільки при від'єднуванні гнучких стрічок (13 і 14) пристрій може бути видалений без необхідності переміщення з'єднувальних труб (4), які утримуються на місці частинами (9 і 10). У одній з половин (7.1) зовнішнього кожуха (7) розташована розподільна коробка (16) для підключення джерела електроживлення електродвигуна (5), причому вказана розподільна коробка (16) включена в конструкцію відповідно до здатного обертатися вузла, який дозволяє орієнтувати проходження електричних з'єднувальних кабелів у відповідному напрямку. У свою чергу, вузол вентилятора може бути розташований в будь-якому кутовому положенні на частинах (9 і 10), при цьому кріпильний засіб залишається у встановленому стані таким чином, що при комбінації цього розташування і орієнтації розподільної коробки (16) вентилятор може бути розташований в найбільш переважному положенні відповідно до доступного простору і напрямку електричних кабелів в будь-якому місці встановлення. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 1. Звукоізольований діагонально-відцентровий вентилятор, який містить з'єднану з електродвигуном (5) діагонально-відцентрову крильчатку (6), що містяться у вузлі кожуха, який сформований центральною частиною (1) і з'єднаними з нею відповідними кінцевими частинами (2 і 3), і розташовані на кінцях вузла кожуха частини (9 і 10) для з'єднання з повітряними циркуляційний трубами (4), з якими повинен з′єднуватися вентилятор, причому центральна частина (1) і кінцеві частини (2 і 3) перфоровані з розподілом отворів по всій поверхні за винятком ділянки навколо крильчатки (6), при цьому навколо всього вузла кожуха встановлений зовнішній кожух (7), і в камері, яка сформована між вузлом кожуха і зовнішнім кожухом (7), вміщено покриття (8), яке виконане зі звукопоглинального матеріалу. 2. Звукоізольований діагонально-відцентровий вентилятор за п. 1, в якому кінцеві частини (2 і 3) вузла кожуха утворюють на одному кінці вхідний отвір, який відповідає центральній частині (1), і на іншому кінці - вхідний отвір, який відповідає частинам (9 і 10) для з'єднання з повітряними циркуляційними трубами (4), з якими з'єднується вентилятор. 3. Звукоізольований діагонально-відцентровий вентилятор за п. 1, в якому частини (9 і 10) для з′єднання з повітряними циркуляційними трубами (4) мають з′єднані з ними гнучкі стрічки (13 і 14), які сформовані з еластомерним матеріалом (15) в їх внутрішній частині. 4. Звукоізольований діагонально-відцентровий вентилятор за п. 1, в якому частини (9 і 10) для з′єднання з повітряними циркуляційними трубами (4) утворюють циліндричну форму, забезпечену з'єднанням, яке виконане з еластомерного матеріалу, і яка відповідає діаметру повітряних циркуляційний труб (4), з якими повинен з′єднуватися вентилятор. 50 3 UA 103809 C2 4 UA 103809 C2 5 UA 103809 C2 6 UA 103809 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
