Машинка для підстригання волосся

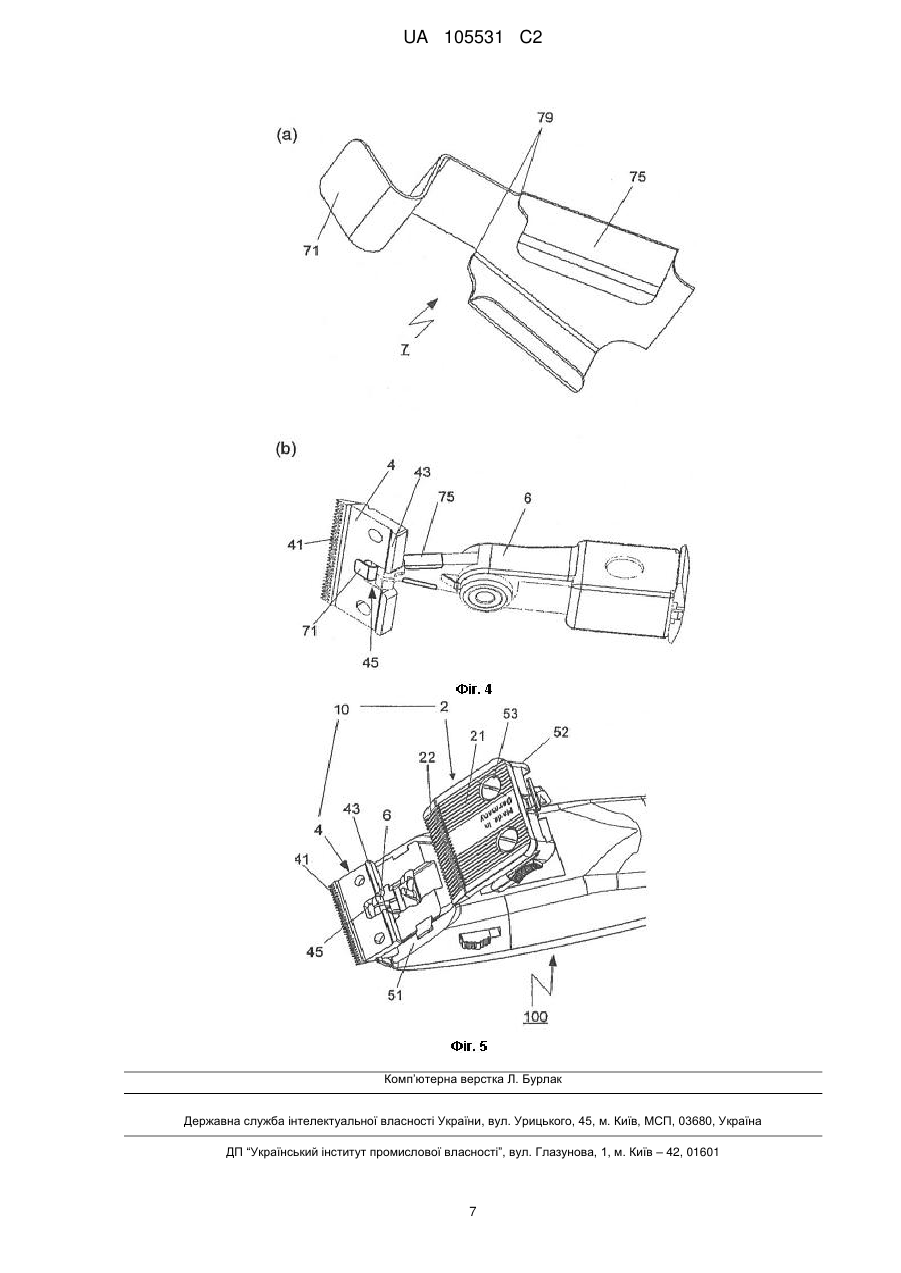

Реферат: Машинка (100) для підстригання волосся містить привід (10) і знімний різальний блок (10) зі зрізувальною гребінкою (2) і зрізувальним ножем (4), який встановлений з можливістю приведення в коливальний рух відносно зрізувальної гребінки (2) за допомогою розташованого на приводі повідця (6), на повідці (6) передбачений утримувальний пристрій (7), за допомогою якого зрізувальний ніж (4) надійно зафіксований на повідці (6). Для виключення можливості випадання зрізувального ножа (4) при демонтажі різального блока (10) зрізувальний ніж (4) виконаний як маніпульована незалежно від зрізувальної гребінки (2) деталь. UA 105531 C2 (12) UA 105531 C2 UA 105531 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід, що пропонується, стосується машинки для підстригання волосся, згідно з обмежувальною частиною пункту 1 формули винаходу, а також різального блока для машинки для підстригання волосся, згідно з обмежувальною частиною пункту 12 формули винаходу. Такого роду машинки для підстригання волосся і різальні блоки відомі з рівня техніки і сконструйовані, як показано, наприклад, на фіг. 5. На фіг. 5 показана машинка 100 для підстригання волосся з встановленим не неї різальним блоком 10, який складається по суті зі зрізувальної гребінки 2 і зрізувального ножа 4. Зрізувальний ніж 4 розташований на машинці 100 для підстригання волосся з можливістю здійснювати за допомогою повідця 6 коливальні рухи відносно зрізувальної гребінки 2 і фіксується на ній за допомогою зрізувальної гребінки 2. Зрізувальна гребінка 2 має зі сторони машинки повзунок 52, за допомогою якого вона входить в напрямну 51 і таким чином розташована рухомо на машинці для підстригання волосся з можливістю здійснення подовжнього зрізувального переміщення в напрямку передньої сторони машинки для підстригання волосся. Зрізувальна гребінка 2 за допомогою кріпильного гвинта 53 з'єднана з повідцем 52. Як показано на фіг. 5, зрізувальний ніж 4 має в зворотному напрямку, тобто навпроти різальних зубців, 41, які розташовані з передньої сторони на зрізувальному ножі 4, виїмку 45, в яку входить повідець 6 для передачі руху повідця 6 на зрізувальний ніж 4. У високоефективному різальному блоці 10, про який йде мова у винаході, що пропонується, зрізувальна гребінка 2 і зрізувальний ніж 4 виконані як окремі маніпулювальні елементи, а не жорстко пов'язані один з одним, як це звичайно прийнято в переважних варіантах здійснення різальних блоків. Зокрема, при професійному застосуванні машинок для підстригання волосся прийнято, що різальний блок час від часу доводиться розкривати або демонтувати для чищення або технічного обслуговування, щоб таким чином видалити волосся, яке накопичується між зрізувальною гребінкою і зрізувальним ножем. Як показано на фіг. 5, зрізувальна гребінка 2 з цією метою видаляється в зворотному напрямку з машинки 100 для підстригання волосся, так що звільняється зрізувальний ніж 4. Такий демонтаж, як показано на фіг. 5, може здійснюватися шляхом видалення зрізувальної гребінки 2, але також і звільненням з'єднувального гвинта. При демонтажі зрізувального блока необхідно звернути при цьому увагу на те, щоб зрізувальний ніж 4 не звільнявся як окрема деталь з машинки 100 для підстригання волосся і не пошкодився при випаданні. Зрізувальний ніж 4 в запропонованому прикладі фіксується лише за допомогою легкого затискного впливу між виконаним з прорізом повідця 6 і внутрішніми сторонами виїмки 45. Зокрема, якщо машинку 100 для підстригання волосся при демонтажі зрізувального ножа 2 не втримують таким чином, що зрізувальна гребінка 2 і зрізувальний ніж 4 знаходяться в горизонтальному положенні, трапляється, що затискний вплив між повідцем 6 і виїмкою 45 недостатній і зрізувальний ніж 4 від'єднується і падає на підлогу. Задача винаходу, що пропонується, полягає в тому, щоб удосконалити різальний блок такою мірою, що виключається випадання зрізувального ножа при демонтажі різального блока. Крім того, пропонується забезпечити можливість додаткового оснащення цією функцією машинок для підстригання волосся, що вже знаходяться в користуванні. Ці задачі вирішуються за рахунок машинки для підстригання волосся з ознаками пункту 1 формули винаходу, а також за рахунок різального блока з ознаками пункту 12 формули винаходу. Переважні варіанти здійснення є предметом залежних пунктів формули винаходу. Машинка для підстригання волосся, згідно з винаходом, має привід і знімний різальний блок, який складається щонайменше з однієї зрізувальної гребінки і одного зрізувального ножа. Зрізувальний ніж за допомогою розташованого на приводі повідця приводиться в дію з можливістю здійснення коливальних рухів відносно зрізувальної гребінки. Машинка для підстригання волосся відрізняється, згідно з винаходом тим, що на повідці передбачений утримувальний пристрій, за допомогою якого зрізувальний ніж надійно фіксується на повідці. Таким чином досягається, що зрізувальний ніж, який виконаний як маніпульована незалежно від зрізувальної гребінки деталь, при демонтажі різального блока або зрізувальної гребінки утримується на машинці для підстригання волосся і таким чином не може впасти на підлогу. Таким чином, можуть бути відвернені пошкодження зрізувального ножа, пов'язані з його падінням, так що загалом продовжується термін служби зрізувального ножа. Щоб в існуючих моделях машинок для підстригання волосся уникнути конструктивних недоліків існуючих компонентів, утримувальне пристосування і повідець виконані як окремі пристрої. Таким чином, існуючі моделі машинок для підстригання волосся можуть бути 1 UA 105531 C2 5 10 15 20 25 30 35 40 45 50 55 60 додатково оснащені утримувальним пристроєм, який закріплений на повідці, що не вимагає інших змін в машинках для підстригання волосся. Пропонується переважний варіант здійснення утримувального пристрою, при якому він має щонайменше одну ділянку, за допомогою якої він охоплює зрізувальний ніж. Таким чином, досягається, що ця охоплююча зрізувальний ніж ділянка фіксує його на машинці для підстригання волосся, так що можна уникнути від'єднання зрізувального ножа. Одночасно завдяки такому конструктивному виконанню утримувального пристрою досягається, що зрізувальний ніж видаляють з машинки для підстригання волосся, якщо його переміщувати паралельно охоплюючій ділянці, і таким чином він може бути замінений. Особливо простий варіант здійснення досягається, якщо утримувальний пристрій входить із зачепленням у виїмку зрізувального ножа і захоплює її з передньої сторони і/або збоку. У зрізувальному ножі, згідно з рівнем техніки, звичайно прийнято, що в ньому є виїмка, в яку входить повідець для передачі коливального руху на зрізувальний ніж. Таким чином, розташований на повідці утримувальний пристрій також може входити в цю виїмку із зачепленням і для фіксації зрізувального ножа захоплювати цю виїмку зверху в напрямку з передньої або бічної сторони, щоб втримувати зрізувальний ніж на повідці і, отже, на машинці для підстригання волосся. Особливо просте розташування утримувального пристрою на повідці забезпечується, якщо утримувальний пристрій охоплює повідець з геометричним замиканням. Таке з'єднання з геометричним замиканням може бути виконане, наприклад, як фіксуючий пристрій, так що утримувальний пристрій може бути виконаний на повідці затискним або блокувальним. Економічно вигідне рішення досягається, якщо утримувальний пристрій виконаний з пластмаси, наприклад, як пластиковий фасонний елемент. Як альтернатива, утримувальний пристрій може бути виконаний з металу, наприклад, як зігнений листовий елемент або як фасонна пружина. Додаткове оснащення вже виготовлених моделей машинок для підстригання волосся можливе, наприклад, за рахунок того, що різальний блок для машинки для підстригання волосся укомплектований зрізувальною гребінкою і зрізувальним ножем, при цьому додатково для надійного утримання зрізувального ножа на повідці машинки для підстригання волосся передбачений утримувальний пристрій. Нижче винахід детально пояснюється з посиланням на прикладені креслення, на яких показані: Фіг. 1 - перспективне зображення машинки для підстригання волосся, згідно з винаходом, з виконаним як зігнений листовий елемент утримувальним пристроєм, Фіг. 2а - утримувальний пристрій з фіг. 1 як окрема деталь, Фіг. 2b - кріплення зрізувального ножа на повідці за допомогою утримувального пристрою з фіг. 1 і 2а, Фіг. 2с - подовжній розріз вздовж лінії А-А за збіркою з фіг. 2b, Фіг. 3а - утримувальний пристрій, виконаний як фасонна пружина, Фіг. 3b - кріплення зрізувального ножа на повідці за допомогою утримувального пристрою з фіг. 3а, Фіг. 4а - інша форма конструктивного виконання утримувального пристрою як зігненого листового елемента, Фіг. 4b - кріплення зрізувального ножа на повідці за допомогою утримувального пристрою з фіг. 4а і Фіг. 5 - машинка для підстригання волосся згідно з рівнем техніки (вже описана). На фіг. 1 показана машинка для підстригання волосся 100, згідно з винаходом, з різальним блоком 10, який складається із зрізувальної гребінки 2 і зрізувального ножа 4. Зрізувальний ніж 4 за допомогою повідця 6, який з'єднаний з приводом машинки 100 для підстригання волосся, наприклад, електродвигуном зі зворотно-коливальним рухом, зміщується, таким чином, відносно зрізувальної гребінки 2, так що волосся, яке знаходиться між зубцями 22 гребінки і зубцями 41 ножа, зрізується за рахунок відносного руху між зрізувальним ножем 4 і зрізувальною гребінкою 2. Зрізувальний ніж 4 має виїмку 45, в яку входить із зачепленням повідець 6. Між повідцем 6 і зрізувальним ножем 4 розташований, крім того, утримувальний пристрій 7, який закріплений на повідці 6 і з передньої сторони і збоку захоплює зрізувальний ніж 4 в зоні виїмки 45. Таким чином, зрізувальний ніж при демонтажі різального блока 10, як показано на фіг. 1, надійно утримується на машинці 100 для підстригання волосся, так що виключається випадання зрізувального ножа 4. На фіг. 2а показане зображення в перспективі утримувального пристрою 7 з фіг. 1. Згідно з прикладом здійснення на фіг. 2 утримувальний пристрій 7 зображений як зігнений листовий 2 UA 105531 C2 5 10 15 20 25 30 35 40 45 50 55 60 елемент і містить кріпильну ділянку 75 для кріплення утримувального пристрою 7 на повідці 6. Кріпильна ділянка 75 виконана, як видно на фіг. 2b, таким чином, що вона охоплює з геометричним замиканням ділянку повідця 6 і з вільного кінця повідця 6 може бути насунена на нього і затиснута. З цією метою утримувальний пристрій 7 містить з передньої сторони на кріпильній ділянці 75 блокуючі бічні поверхні 79, які охоплюють ділянку повідця 6 і таким чином перешкоджають зісковзуванню і від'єднуванню утримувального пристрою 7 відносно повідця 6. Для фіксації зрізувального ножа 4 на машинці 100 для підстригання волосся утримувальний пристрій включає виступ 71, а також утворені на виступі 71 крильця 73. Як видно на фіг. 2b, повідець 6 своїм переднім кінцем входить із зачепленням у виїмку 45 зрізувального ножа 4 і таким чином забезпечує привід зрізувального ножа 4. Виступ 71 і крильця 73 утримувального пристрою 7 охоплюють зрізувальний ніж 4 в зоні виїмки 45, як з передньої сторони, як і збоку, так що зрізувальний ніж 4 не може від'єднатися, як показано на фіг. 1, від машинки 100 для підстригання волосся. Спосіб дії утримувального пристрою 7 особливо добре представлений на фіг. 2с. На цій фігурі особливо добре видно, як виступ 71 утримувального пристрою 7 охоплює зрізувальний ніж 4. Однак, таке конструктивне виконання утримувального пристрою 7 можливе лише в тому випадку, якщо зрізувальний ніж 4 позиціонований на зрізувальній гребінці 2 з передньої сторони на зубцях 41 ножа і із задньої сторони на рухомій перемичці 43, що проходить паралельно зубцям 41 ножа і, таким чином, в порожнині між зубцями 41 ножа і рухомою перемичкою 43 забезпечується достатній простір для введення утримувального пристрою 7. Утворені збоку крильця 73 створюють додаткову фіксацію зрізувального ножа, яку повинна додатково подолати розташована із задньої сторони на зрізувальному ножі 4 рухома перемичка 43, за допомогою якої зрізувальний ніж 4 ковзає по зрізувальній гребінці 2. На фіг. 3 показане зображення в перспективі іншої форми конструктивного виконання утримувального пристрою 7. В прикладі, що пропонується, утримувальний пристрій 7 виконаний як фасонна пружина, тобто, як виготовлена з пружинної сталі підтримуюча скоба. Утримувальний пристрій 7 має із задньої сторони, також як і утримувальний пристрій 7 з фіг. 2, кріпильну ділянку 75, яка виконана таким чином, що охоплює повідець 6 машинки 100 для підстригання волосся. Як блокуючий елемент 79, згідно із запропонованою формою конструктивного виконання, передбачений вигин в фасонній пружині, який входить із зачепленням у виїмку 45 повідця 6 і таким чином фіксує утримувальний пристрій 7 на повідці 6. З передньої сторони на утримувальному пристрої 7 передбачена дугоподібна скоба 77, яка аналогічно виступу 71 і крильцям 73 охоплює зрізувальний ніж 4 в зоні виїмки 45 і, таким чином, запобігає від'єднуванню від машинки 100 для підстригання волосся. Розміщення зрізувального ножа на повідці 6 за допомогою показаної на фіг. 3а фасонної пружини зображене на фіг. 3b. Конструктивне виконання утримувального пристрою 7 у вигляді фасонної пружини має ту перевагу, що завдяки пружним властивостям використаної для виготовлення фасонної пружини пружинної сталі забезпечується спрощене встановлення утримувального пристрою 7 на повідці 6. Як і в конструктивному виконанні утримувального пристрою 7 з фіг. 1 і 2, скоба 77 також сприяє додатковій фіксації зрізувального ножа 4 від випадання за рахунок того, що при видаленні зрізувального ножа 4 необхідно подолати опір передбаченої із задньої сторони на зрізувальному ножі 4 рухомої перемички 43. На фіг. 4а і 4b показана інша форма конструктивного виконання утримувального пристрою 7 у вигляді зігненого листового елемента. Як і утримувальний пристрій 7 з фіг. 1 і 2, утримувальний пристрій 7 на фіг. 4 також має із задньої сторони кріпильну ділянку 75, яка підігнана з геометричним замиканням на повідці 6 машинки 100 для підстригання волосся. Також в цьому випадку для кріплення утримувального пристрою 7 на повідці 6 передбачено фіксуюче з'єднання, яке утворене двома блокуючими бічними поверхнями 79, які підтискають ділянку повідця 6. Ділянка з передньої сторони утримувального пристрою 7 для фіксації зрізувального ножа 4 в прикладі здійснення, що пропонується, виконана лише як виступ 71. Передбачені додатково на фіг. 1 і 2 збоку виступу 71 крильця 73, в прикладі здійснення, що пропонується, не передбачені. У зв'язку з тим, що крильця 73 не передбачені, полегшується видалення зрізувального ножа 4, оскільки передбачена із задньої сторони на зрізувальному ножі 4 рухома перемичка 43 не вимагає подолання як додатковий опір. Крім того, утримувальний пристрій 7 на всіх прикладах здійснення може бути виконаний з пластмаси з належними властивостями. Перелік позицій: 2) зрізувальна гребінка 4) зрізувальний ніж 3 UA 105531 C2 5 10 15 20 25 30 35 40 45 50 6) повідець 7) утримувальний пристрій 10) різальний блок 21) гребінчаста пластина 41) зубці ножа 43) рухома перемичка 45) виїмка 71) виступ 73) крильця 75) кріпильна ділянка 77) скоба 79) блокуючий елемент/блокуючі бічні поверхні 100) машинка для підстригання волосся. ФОРМУЛА ВИНАХОДУ 1. Машинка (100) для підстригання волосся, що містить привід (10) і знімний різальний блок (10) зі зрізувальною гребінкою (2) і зрізувальним ножем (4), який встановлений з можливістю приведення в коливальний рух відносно зрізувальної гребінки (2) за допомогою розташованого на приводі повідця (6), причому на повідці (6) передбачений утримувальний пристрій (7), за допомогою якого зрізувальний ніж (4) надійно зафіксований на повідці (6), яка відрізняється тим, що зрізувальний ніж (4) виконаний як маніпульована незалежно від зрізувальної гребінки (2) деталь. 2. Машинка для підстригання волосся за п. 1, яка відрізняється тим, що утримувальний пристрій (7) і повідець (6) виконані як незалежні пристосування. 3. Машинка для підстригання волосся за п. 1 або 2, яка відрізняється тим, що утримувальний пристрій (7) має щонайменше одну ділянку (71, 73; 77), за допомогою якої він охоплює зрізувальний ніж (4). 4. Машинка для підстригання волосся за одним з пп. 1-3, яка відрізняється тим, що утримувальний пристрій (7) входить із зачепленням у виїмку (45) зрізувального ножа (4) і охоплює її з передньої і/або бічної сторони. 5. Машинка для підстригання волосся за одним з пп. 1-4, яка відрізняється тим, що утримувальний пристрій (7) охоплює повідець (6) з геометричним замиканням. 6. Машинка для підстригання волосся за одним з пп. 1-5, яка відрізняється тим, що повідець (6) і утримувальний пристрій (7) мають фіксуючі елементи (79). 7. Машинка для підстригання волосся за одним з пп. 1-6, яка відрізняється тим, що утримувальний пристрій (7) виконаний з пластмаси. 8. Машинка для підстригання волосся за п. 7, яка відрізняється тим, що утримувальний пристрій (7) виконаний як пластиковий фасонний елемент. 9. Машинка для підстригання волосся за одним з пп. 1-6, яка відрізняється тим, що утримувальний пристрій (7) виконаний з металу. 10. Машинка для підстригання волосся за одним з пп. 1-6, яка відрізняється тим, що утримувальний пристрій (7) виконаний у вигляді зігненого листового елемента. 11. Машинка для підстригання волосся за одним з пп. 1-6, яка відрізняється тим, що утримувальний пристрій (7) виконаний як фасонна пружина. 12. Різальний блок (10) для машинки для підстригання волосся (100) зі зрізувальною гребінкою (2) і зрізувальним ножем (4), причому для надійного утримання зрізувального ножа (4) на повідці (6) машинки для підстригання волосся (100) додатково передбачений утримувальний пристрій (7), який відрізняється тим, що зрізувальний ніж (4) виконаний як маніпульована незалежно від зрізувальної гребінки (2) деталь. 4 UA 105531 C2 5 UA 105531 C2 6 UA 105531 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
