Лінія приготування гранульованих кормів із джгутів екструдату

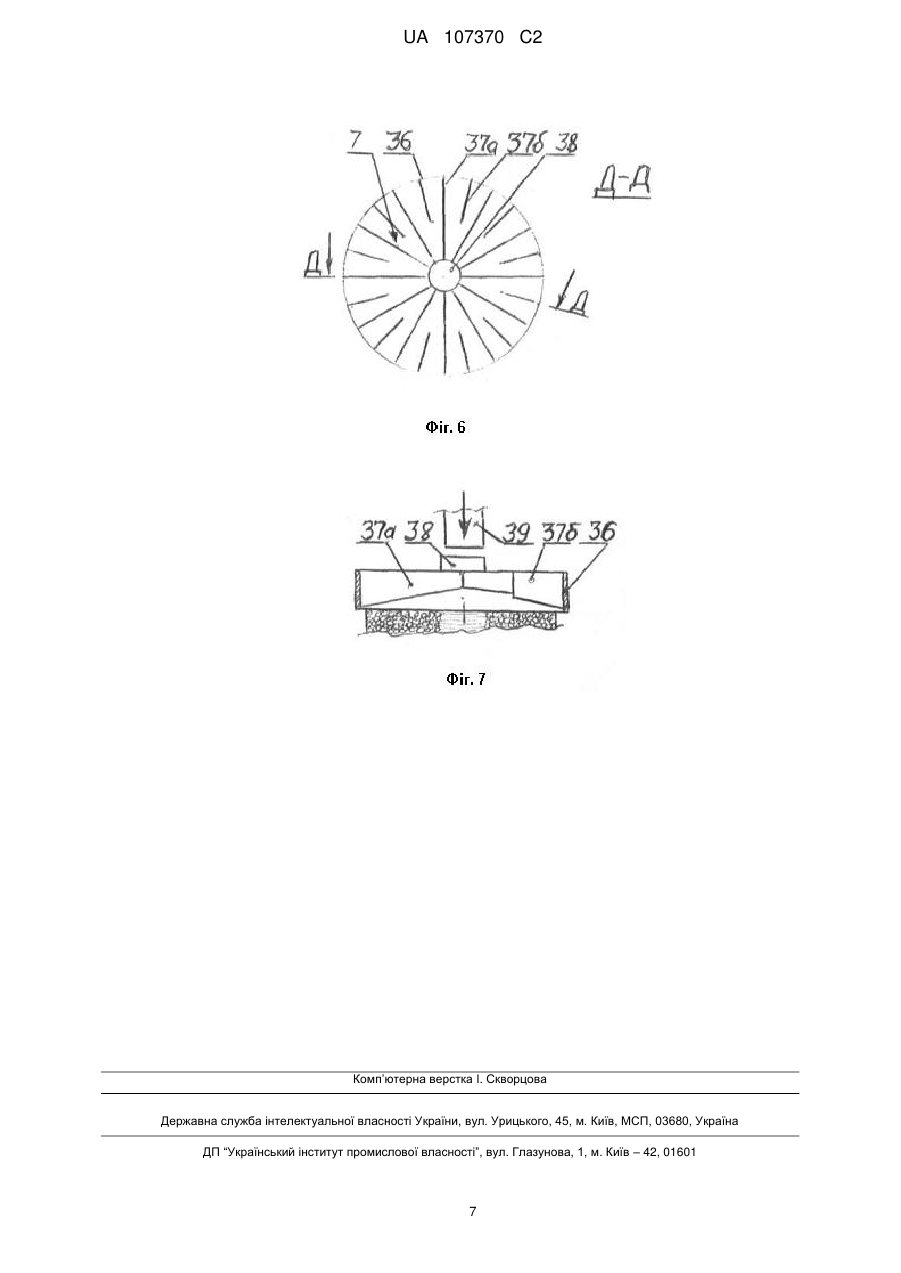

Реферат: Заявлена лінія приготування гранульованих кормів з джгутів екструдату включає екструдергранулятор з розміщеним на рамі пристроєм для охолодження та підсушування джгутів екструдату у вигляді похилого короба з вентилятором у верхній частині та пристроєм для розрізання їх на гранули. Лінія обладнана пристроєм для змотування джгутів в рулони, який виконано у вигляді встановленої на рамі обертової хрестовини-турнікета з трьома важелями, які обертаються на осі турнікета у вертикальній площині, з перпендикулярно закріпленими до кінців важелів осями, на кожній з яких розміщено барабан. Два барабани періодично знаходяться у верхньому положенні, а один у нижньому. Кожен барабан включає кожух з двома боковими стінками, розділений посередині на дві половинки, одна з яких закріплена на осі нерухомо, інша ж половинка виконана знімною, причому її бокова стінка обладнана радіальними пазами, в яких, ближче до кожуха барабана, на осях закріплені Г-подібні захвати з можливістю здійснення їх обмеженого повороту від стінки до кожуха барабана. Короб пристрою для охолодження джгутів обладнано розміщеним нижче за вентилятором пристроєм для відрізання джгутів, що включає встановлену поперек короба з можливістю переміщення перпендикулярно днищу підпружинену рамку, обладнану ножем на кінці, з можливістю взаємодії його з днищем короба. Короб обладнано механізмом для надання йому коливань в горизонтальній площині, який включає закріплену на рамі вертикальну вісь з розміщеною на кінці втулкою, прикріпленою до днища на вході короба, та приєднаний до верха короба важіль. UA 107370 C2 (12) UA 107370 C2 Вихідний кінець короба розміщено між боковими стінками барабана, що знаходиться у верхньому відносно осі турнікета положенні. Вище вихідного кінця короба закріплений на рамі на горизонтальній осі навантажений пружиною притискач джгутів, виконаний у вигляді криволінійної пластини вільний кінець якої встановлений з можливістю розміщення поміж боковими стінками барабана, що обертається. Привід кожного з барабанів включає розміщений на осі турнікета співвісно з нею пустотілий привідний вал з шестірнею, постійно з’єднаною з проміжною шестірнею, яка періодично входить в зчеплення з шестірнею, закріпленою за важелем на осі барабана. Проміжна шестірня закріплена між вищевказаними шестернями на важелі турнікета з можливістю взаємодії її з упором, закріпленим на рамі. UA 107370 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільського господарства, зокрема до обладнання для приготування кормів із джгутів екструдату, що зберігається в рулонах. Відома лінія для одержання гранул із попередньо підігрітого фуражу та охолодження гранул повітрям. Лінія включає екструдер-гранулятор, пристрій для охолодження гранул, що включає конвеєр у коробі та вентилятор, пристрій для нарізання джгута екструдату на гранули (заявка Франції № 2588726, А23К1/20, публ. № 17/87). Недоліком цієї лінії одержання гранул є те, що одержані за її допомогою гранули втрачають поступово свої поживні властивості при зберіганні та вимагають більшого об'єму сховищ. Відома лінія для приготування джгутів екструдату, що включає екструдер, який має біля свого кінця турнікет, утворений трьома важелями, з захватами, які при обертанні турнікета можуть переміщатись в перше та друге положення, причому в першому положенні захвати розташовуються на виході із екструдера, а в другому положенні захвати вкладають продукт на спеціальний пристрій для охолодження при транспортуванні та розрізання його на вермішель. Ця лінія використовується в харчовій промисловості, де використовується пшеничне борошно (заявка Франції № 2643547, А23Р1/12, публ. № 35/90). Недолік лінії в тому, що вона розрахована на роботу з борошном тонкого помелу, а якщо пропускати через екструдер дерть грубого помелу (комбікорм, до складу якого входить подрібнене сіно), то філь'єри екструдера забиваються, відбуваються збої в технологічному процесі. Відома лінія для приготування гранульованих кормів із джгутів екструдату, яка включає екструдер-гранулятор з розміщеним нижче на рамі пристроєм для охолодження та підсушування джгутів екструдату у вигляді похилого короба з вентилятором у верхній частині та пристроєм для розрізання джгутів на гранули (патент України на корисну модель № 76159 А23К1/20, заявлено 8.06.2012 р.). Ця лінія для приготування гранульованих кормів із джгутів екструдату є найбільш близька до тієї, що заявляється. Недоліком такої лінії приготування гранул є те, що одержані за її допомогою джгути, подрібнені на гранули, вимагають більшого об'єму сховищ при зберіганні та втрачають при цьому поживні властивості, в той час як існує більш економічний спосіб зберігання джгутів в рулонах. Задачею винаходу є лінія приготування гранульованих кормів із джгутів екструдату, в якій завдяки введенню нової сукупності конструктивних елементів та зміни їх взаємного розташування, забезпечується механізоване змотування джгутів екструдату в рулони. Вирішується поставлена задача за рахунок того, що лінія приготування гранульованих кормів з джгутів екструдату, яка включає екструдер-гранулятор з розміщеним на рамі пристроєм для охолодження та підсушування джгутів екструдату у вигляді похилого короба з вентилятором у верхній частині і пристроєм для розрізання джгутів на гранули, згідно з винаходом, лінія обладнана пристроєм для змотування джгутів в рулони, який виконаний у вигляді встановленої на рамі обертової хрестовини-турнікета з трьома важелями, які обертаються на осі турнікета у вертикальній площині, з перпендикулярно закріпленими до кінців важелів осями, на кожній з яких розміщено барабан, два із яких періодично знаходяться у верхньому положенні та один у нижньому, а кожен барабан складається із циліндричного кожуха з двома боковими стінкамищоковинами, причому кожух розділений посередині на дві половинки, одна з яких закріплена на осі нерухомо, інша половинка виконана знімною, причому її бокова стінка обладнана радіальними пазами, в яких ближче до кожуха барабана на осях закріплені Г-подібні захвати з можливістю їх обмеженого повороту від стінки до кожуха барабана, а короб пристрою для охолодження джгутів обладнано розміщеним нижче за вентилятором пристроєм для відрізання джгутів, який включає встановлену поперек короба з можливістю переміщення перпендикулярно днищу підпружинену рамку з ножем, закріпленим на її кінці з можливістю взаємодії його з днищем короба, а сам короб, для надання йому коливань в горизонтальній площині, обладнано механізмом, що включає закріплену на рамі вертикальну вісь з розміщеною на кінці втулкою, прикріпленою до днища на вході короба, та приєднаний до верха короба важіль, причому вихідний кінець короба розміщено між боковими стінками барабана, що знаходиться у верхньому положенні, а вище вихідного кінця короба закріплений на рамі на горизонтальній осі навантажений пружиною притискач джгутів, виконаний у вигляді криволінійної пластини, вільний кінець якої встановлено з можливістю розміщення поміж боковими стінками барабана, що обертається, привід же кожного з барабанів включає розміщений на осі турнікета співвісно з нею пустотілий привідний вал з шестірнею, постійно з'єднаною з проміжною шестірнею, яка періодично входить в зчеплення з шестірнею, 1 UA 107370 C2 5 10 15 20 25 30 35 40 45 50 55 60 закріпленою на осі барабана, а проміжна шестірня закріплена між вищевказаними шестернями на важелі турнікета з можливістю взаємодії її з упором, закріпленим на рамі. Крім цього, лінія відрізняється тим, що центральна частина кожуха барабана виконана у вигляді двох зрізаних конусів, які стикуються меншими основами між собою. Обладнання лінії пристроєм для змотування джгутів в рулони, що включає турнікет з важелями та три поворотних на турнікеті привідних барабани, які в певній послідовності намотують джгути, та пристрою для відрізання джгутів екструдату після намотування джгутів у рулон на барабан дозволяє працювати екструдеру в безперервному режимі по намотуванню рулонів та підвищуючи тим самим продуктивність лінії. Наявність в системі приводу проміжних підпружинених шестерень на важелях, встановлених з можливістю взаємодії шестерень з упорами на рамі дозволяє в певний момент включати чи виключати привод барабана, на який намотується рулон, щоб забезпечити безперервність процесу. Наявність Г-подібних захватів на бокових стінках барабанів, що провертаються на осі в радіальних пазах бокових стінок барабана дозволяє в певний момент притиснути пасмо джгутів екструдату до кожуха барабана і розпочати періодичне намотування їх в рулон на барабан при працюючому екструдері, а підпружинена криволінійна пластина дозволяє направляти джгути в щілину між пластиною та кожухом барабана і притискати їх до кожуха при намотуванні на барабан. Наявність похилого короба, виконаного з можливістю обмеженого повороту між щоковинами барабана дозволяє при коливанні кінця короба розподіляти джгути по всій площині барабана рівним шаром. Розділення кожуха кожного барабана на дві половинки дозволяє легко знімати знімну половинку барабана разом з намотаним рулоном, та зняти рулон з цієї половинки, чим пришвидшується процес заміни барабана. Наявність вищеназваних пристроїв забезпечує безперервність роботи екструдера при періодичному намотуванні джгутів у рулони. Лінія приготування гранульованих кормів з джгутів екструдату схематично зображено на фіг. 1, вид збоку, на фіг. 2 подано розріз барабана по А, на фіг. 3 подано розріз по Б короба з відрізним пристроєм, фіг. 4 - вид по В на привід барабана, фіг. 5- вид по Г на упор, фіг. 6 - вид зверху на пристрій для розрізування джгутів, фіг. 7 - розріз по Д-Д цього пристрою. Лінія приготування гранульованих кормів з джгутів екструдату включає екструдергранулятор 1 з розміщеними на рамі 2 пристроєм 3 для охолодження та підсушування джгутів екструдату у вигляді похилого короба 4 з вентилятором 5 у верхній частині, пристроєм 6 для змотування джгутів в рулони та пристроєм 7 для розрізання їх на гранули. Пристрій 6 для змотування джгутів в рулони виконано у вигляді встановленого на рамі 2 обертової хрестовинитурнікета 8 з трьома важелями 9, які обертаються у вертикальній площині на осі 10 турнікета. На кінцях важелів 9 перпендикулярно закріплені осі 11. На кожній з осей 11 розміщені барабани 12 (а б в) два із яких (а б в даному випадку) періодично знаходяться у верхньому положенні та один (12 в) - у нижньому. Кожен з барабанів 12 включає кожух 13 з двома боковими стінками 14 (а б). Кожен кожух 13 розділений посередині на дві половинки 13 а і 13 б, одна з яких (13 a) закріплена на осі 11 нерухомо, інша ж половинка (13 б) виконана знімною. Бокова стінка 14 б половинки барабана 13 б обладнана радіальними пазами 15. В пазах 15 ближче до кожуха 13 барабана 12 на осях 16 закріплені Г-подібні захвати 17 з можливістю здійснення їх повороту відносно осей 16 на 90° від стінки 14 б до тіла кожуха. На коробі 4 пристрою для охолодження джгутів нижче за вентилятором 5 закріплено пристрій 18 для відрізання джгутів. Він включає встановлену поперек короба 4 з можливістю переміщення перпендикулярно днищу підпружинену рамку 19, обладнану ножем 20 на кінці, з можливістю опускання його на днище короба 4. Крім того, короб 4 наділено механізмом для надання йому коливань в горизонтальній площині. Він включає закріплену на рамі 2 вертикальну вісь 21 з розміщеною на її кінці втулкою 22, прикріпленою до днища на вході короба 4, та приєднаний до верха короба важіль 23. Вихідний кінець 24 короба 4 розміщено між боковими стінками 14 а і 14 б барабана 12 б, що знаходиться у верхньому положенні. Вище вихідного кінця 24 короба 4 на рамі 2 на горизонтальній осі 25 закріплено навантажений пружиною 26 притискач джгутів 27, виконаний у вигляді криволінійної пластини, вільний кінець якої встановлено з можливістю розміщення поміж боковими стінками 14 а і 14 б барабана 12 а, що обертається. На осі 10 турнікету співвісно з нею розміщено пустотілий приводний вал 28 з закріпленою на ньому шестірнею 29, постійно з'єднаною з проміжною шестірнею 30, яка періодично входить в зчеплення з шестірнею 31, закріпленою за важелем 9 на осі 11 барабана. Проміжна шестірня 30 закріплена між вищевказаними шестернями на важелі 9 турнікета 8 з можливістю взаємодії її при повороті турнікета 9 з клиноподібним упором 32, закріпленим на рамі 2. Упор 32 складається з послідовно розміщених клиноподібної частини 33 та плоскої частини 34, паралельної площині шестірні 30, яка навантажена пружиною 35, та встановлена з можливістю обмеженого руху вздовж своєї осі. Половинки кожуха 13 а та 13 б барабана 12 виконані у вигляді зрізаного 2 UA 107370 C2 5 10 15 20 25 30 35 40 конуса, які стикуються меншими основами конусів. Пристрій 7 для розрізання рулонів екструдату на гранули виконано, наприклад, у вигляді кільця 36, діаметр якого більший діаметра рулону, з прикріпленими всередині до кільця по радіусу ножів 37 (а, б) різної довжини, що чергуються - ті, що рівні величині радіуса – 37 а, та між ними ті, що мають довжину в половину радіуса – 37 б. В центрі кільця 36 кінці ножів 37а скріплено та наділено площадкою упором 38 з можливістю взаємодії його з пуансоном 39 преса при встановленні рулону та пристрою 7 для його розрізання під прес (останній на кресленні не показано). Працює лінія приготування гранульованих кормів з джгутів екструдату так. Джгути екструдату, що виходять із працюючого екструдера 1, надходять на поворотний похилий короб 4, в якому джгути дещо охолоджуються повітрям від вентилятора 5. На виході з похилого поворотного короба 4 пасмо джгутів надходить на барабан 12 а, що почав обертатися після повороту турнікета 8 та вводу в роботу системи приводу даного барабана. При цьому проміжна шестірня 30 за рахунок взаємодії з клином 33 упора 32 з пружиною 35 та переміщення вздовж осі з'єднує шестірню 29 на привідному пустотілому валу 28 з шестірнею 31 на осі 11 барабана. Пасмо джгутів надходить спочатку ближче до знімної половинки 13 б барабана 12 а. Затим Гподібний захват 17 вручну провертається на осі 16 і пасмо джгутів одним кінцем захвата притискається до кожуха. При цьому інший кінець захвата 17 заходить в радіальний паз 15 бокової стінки 14 б барабана і ховається в ньому. Після затискання пасма джгутів, в подальшому це пасмо рівномірно розподіляється по барабану 12 шляхом повороту похилого короба 4 за допомогою важеля 23 та притискається до кожуха 13 барабана за допомогою криволінійної підпружиненої пластини 27. Коли працює привідний (в певний момент) барабан 12 а, то інші два барабани не обертаються. Після намотування на барабан 12 а рулону, джгути перерізають ножем 20 при натисканні рукою на рамку 19 пристрою 18. Під час повороту турнікета на 120° барабан 12 а продовжує ще деякий час провертатись за рахунок взаємодії шестірні 30 з плоскою частиною 34 упора 32, примотуючи відрізані пасма джгутів. Після сходу шестірні 30 з упoра 32, вона під дією пружини 35 виходить із зачеплення із шестірнею 31 на осі барабана і барабан 12 а перестає обертатися. Вiн стає на місце барaбaнa 12 в і х нього знімають вже намотаний рулон зі знімною половинкою 13 б барабана, розфіксувавши її. Потім знімають рулон з цієї половинки і ставлять її назад на вісь 11 барабана і фіксують. Інший непрацюючий барабан 12 б служить для працюючого барабана 12 а обмежувачем руху короба 4 в горизонтальній площині, щоб пасма джгутів не вийшли за межі привідного барабана 12 а. Пасма ж джгутів, що виходять з екструдера та сходять з короба 4, притискуються зразу ж вручну за допомогою Г-подібного захвата 16 до кожуха наступного барабана 12 б, у якого своя проміжна шестірня 30 при контакті з клиноподібною частиною 33 упору 32 переміщається по осі, стискаючи пружину 35, входить в зачеплення з шестірнею 31 і барабан 12 б починає провертатись, одночасно намотуючи на себе пасма джгутів, що сходять з короба 4. Зняті з барабана рулони складуються для зберігання. При необхідності, перед роздаванням за допомогою пристрою 8 для розрізання рулонів змотані джгути екструдату розрізаються на гранули, для чого пристрій 8 накладається на рулон, а останній разом з пристроєм ставиться на будь-який прес, пуансон 39 якого, натискуючи на площадку-упор 38 пристрою 8, занурює в рулон його ножі 37, які розрізають джгути на гранули. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Лінія приготування гранульованих кормів з джгутів екструдату, що включає екструдергранулятор з розміщеним на рамі пристроєм для охолодження та підсушування джгутів екструдату у вигляді похилого короба з вентилятором у верхній частині та пристроєм для розрізання їх на гранули, яка відрізняється тим, що обладнана пристроєм для змотування джгутів в рулони, який виконано у вигляді встановленої на рамі обертової хрестовини-турнікета з трьома важелями, які обертаються на осі турнікета у вертикальній площині, з перпендикулярно закріпленими до кінців важелів осями, на кожній з яких розміщено барабан, два із яких періодично знаходяться у верхньому положенні, а один у нижньому, а кожен барабан включає кожух з двома боковими стінками, причому кожух розділений посередині на дві половинки, одна з яких закріплена на осі нерухомо, інша ж половинка виконана знімною, причому її бокова стінка обладнана радіальними пазами, в яких, ближче до кожуха барабана, на осях закріплені Г-подібні захвати з можливістю здійснення їх обмеженого повороту від стінки до кожуха барабана, а короб пристрою для охолодження джгутів обладнано розміщеним нижче за вентилятором пристроєм для відрізання джгутів, що включає встановлену поперек короба з можливістю переміщення перпендикулярно днищу підпружинену рамку, обладнану ножем на кінці, з можливістю взаємодії його з днищем короба, а короб обладнано також механізмом для 3 UA 107370 C2 5 10 надання йому коливань в горизонтальній площині, який включає закріплену на рамі вертикальну вісь з розміщеною на кінці втулкою, прикріпленою до днища на вході короба, та приєднаний до верха короба важіль, причому вихідний кінець короба розміщено між боковими стінками барабана, що знаходиться у верхньому відносно осі турнікета положенні, а вище вихідного кінця короба закріплений на рамі на горизонтальній осі навантажений пружиною притискач джгутів, виконаний у вигляді криволінійної пластини, вільний кінець якої встановлено з можливістю розміщення поміж боковими стінками барабана, що обертається, а привід кожного з барабанів включає розміщений на осі турнікета співвісно з нею пустотілий привідний вал з шестірнею, постійно з’єднаною з проміжною шестірнею, яка періодично входить в зчеплення з шестірнею, закріпленою за важелем на осі барабана, а проміжна шестірня закріплена між вищевказаними шестернями на важелі турнікета з можливістю взаємодії її з упором, закріпленим на рамі. 2. Лінія приготування гранульованих кормів з джгутів екструдату за п. 1, яка відрізняється тим, що центральна частина кожуха барабана виконана у вигляді двох зрізаних конусів, які стикуються меншими основами між собою. 4 UA 107370 C2 5 UA 107370 C2 6 UA 107370 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
