Пропорційний дозатор для дозування додаткової рідини в основну рідину

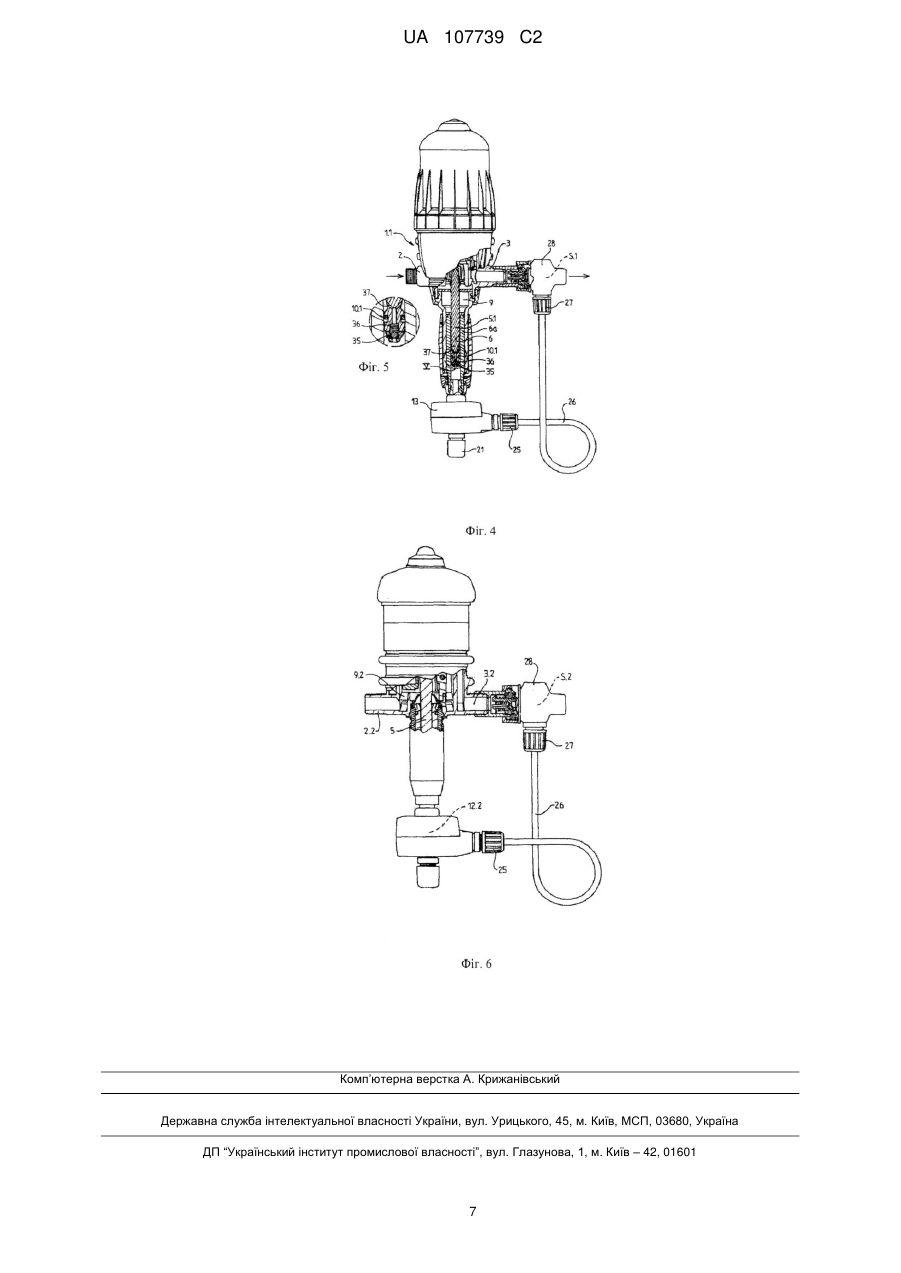

Реферат: Пропорційний дозатор, що містить корпус для дозування з впуском (2) основної рідини і випуском (3), гідравлічний двигун (4), розміщений в корпусі, що приводиться в дію основною рідиною і з'єднаний з плунжерним поршнем (5), який переміщується в першій камері (6), причому плунжерний поршень всмоктує текуче середовище під час ходу впуску, причому зворотний клапан передбачений для забезпечення можливості проходження рідини у внутрішній об'єм корпусу, коли тиск в першій камері перевищує заданий тиск під час зворотного ходу. Дозатор містить другу камеру (12) із змінним об'ємом, обмежену мембраною (М), піддається впливу тиску, що одержується в першій камері (6), причому друга камера (12) містить впускний отвір (20) для додаткової рідини і випускний отвір (23) для додаткової рідини, причому цей випускний отвір з'єднаний за допомогою труби (26) з камерою (S) подачі, розташованою нижче по потоку від випуску корпусу дозатора. UA 107739 C2 (12) UA 107739 C2 UA 107739 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується пропорційного дозатора для дозування додаткової рідини в основну рідину, причому дозатор є дозатором такого типу, який містить корпус дозатора з впуском основної рідини і випуском, гідравлічний двигун, розміщений в корпусі, що приводиться в дію основною рідиною і з'єднаний з плунжерним поршнем для приведення його в зворотнопоступальний прямолінійний рух, причому плунжерний поршень переміщується в першій камері, яка відкрита на першому кінці від гідравлічного двигуна і відкривається на другому кінці у внутрішній об'єм корпусу дозатора, що містить основну рідину, причому плунжерний поршень здійснює фазу впуску під час ходу впуску, під час якого він переміщується від першого кінця камери, причому можливо, щоб плунжерний поршень виходив з першої камери в кінці ходу впуску, причому клапан передбачений для забезпечення можливості проходження рідини у внутрішній об'єм корпусу під час зворотного ходу, коли в першій камері перевищений заданий тиск. Пропорційний дозатор цього типу, зокрема, відомий з патенту EP 0255791 B1. Пропорційний дозатор, такий як цей, працює без електрики, що приводиться в дію тільки основною рідиною, і забезпечує подачу продукту, який являє собою додаткову рідину, в основну рідину, яка звичайно є водою, при відносно низькому тиску при впуску. Множина відомих пропорційних дозаторів змішує основну рідину і додаткову рідину в корпусі дозатора таким чином, що випускний отвір корпусу дозатора подає суміш. У деяких випадках, зокрема, коли додаткова рідина є небезпечною для елементів, розташованих всередині корпусу дозатора, або в застосуваннях, в яких реакція між дозованим продуктом і рухомим продуктом приводить до кальцифікації, яка може викликати передчасний знос дозатора, потрібно запобігати якій-небудь подачі додаткової рідини в корпус дозатора і здійснювати змішування нижче по потоку від корпусу дозатора. Патент EP 0885357 B1 фірми заявника пропонує розв'язання даної проблеми, що включає в себе розширюваний сильфон. Дане рішення є ефективним, але вимагає значної модифікації дозувального насоса. Конкретною задачею даного винаходу є створення пропорційного дозатора, який запобігає проходженню додаткової рідини в корпус дозатора і здійснює змішування двох рідин у випуску нижче по потоку від дозатора, використовуючи прості модифікації традиційного дозатора, забезпечуючи легкість адаптації з перевагою модульності. Крім того, потрібно, щоб пропорційний дозатор при здійсненні змішування у випуску нижче по потоку забезпечував регулювання дозованої кількості. Відповідно до даного винаходу пропорційний дозатор типу, визначеного вище, відрізняється тим, що він містить другу камеру із змінним об'ємом, обмежену мембраною, схильною до тиску, що одержується в першій камері, причому друга камера містить впускний отвір для додаткової рідини і отвір для додаткової рідини, причому цей випускний отвір з'єднується за допомогою труби з камерою подачі, розташованою нижче по потоку від випуску корпусу дозатора, так що додаткова рідина може змішуватися з вихідною основною рідиною. Дозатор переважно розташований таким чином, що тиск у внутрішньому об'ємі корпусу дозатора більший суми тиску в камері подачі втрати гідравлічного натиску в з'єднанні між другою камерою і камерою подачі. Переважно обмежувальний елемент розташований нижче по потоку від впуску дозатора і вище по потоку від камери подачі для того, щоб створювати втрату натиску, зокрема, втрату натиску, яка є достатньою для проштовхування мембрани назад в кінці фази впуску, зокрема, коли плунжерний поршень виходить з першої камери в кінці ходу впуску. У випадку конфігурації насоса, в якій внутрішній об'єм корпусу дозатора сполучається безпосередньо з випуском, тиск буде, по суті, таким же у внутрішньому об'ємі корпусу і у випуску, втрата натиску, створена обмежувальним елементом, дає можливість забезпечувати достатню різницю тиску між внутрішнім об'ємом корпусу дозатора і камерою подачі. У випадку конфігурації насоса, в якій внутрішній об'єм корпусу дозатора сполучається безпосередньо з впуском дозатора, втрата натиску двигуна між внутрішнім об'ємом корпусу дозатора і випуском, якщо більше втрати гідравлічного натиску в з'єднанні між другою камерою і камерою подачі, може бути достатньою для проштовхування мембрани назад. Друга камера забезпечена впускним клапаном і нагнічуваним клапаном. Ці клапани і обмежувальний елемент регулюються таким чином, щоб забезпечувати правильну роботу дозатора. Переважно мембрана на протилежній стороні від другої камери обмежує простір, що сполучається з першим кінцем першої камери. Переважно друга камера розташована в об'ємі, обмеженому протилежними ввігнутостями зібраних першої манжети і другої манжети, причому периферія мембрани затиснута герметично 1 UA 107739 C2 5 10 15 20 25 30 35 40 45 50 55 для текучого середовища між двома зібраними манжетами, причому перша манжета закріплена на корпусі дозатора навколо першого кінця першої камери, в той час як друга манжета забезпечена впускним отвором і випускним отвором. Таким чином, друга камера сформована між мембраною і ввігнутістю другої манжети, причому можливо, щоб мембрана притискалася до ввігнутості першої манжети або ввігнутості другої манжети. Переважно центральна частина мембрани закріплена на жорсткому диску, закріпленому на осьовому стрижні, поверненому від другої камери і виконаному з можливістю ковзати в напрямному каналі корпусу дозатора, при виході з каналу для рідини. Такий напрямок є тільки додатковим. Переважне осьове положення втулки, що обмежує циліндричну першу камеру, в якій переміщується плунжерний поршень, може регулюватися за допомогою поворотного кільця. Обмежувальний елемент, розташований нижче по потоку від випуску корпусу дозатора, може складатися з пробки, забезпеченої циліндричною юбкою з щонайменше однією, зокрема, подовжньою щілиною, встановленою у впускному отворі патрубка, з'єднаного з випуском корпусу дозатора, і осьове положення якої регулюється. Клапаном, передбаченим для забезпечення можливості проходження рідини у внутрішній об'єм корпусу під час зворотного ходу, коли тиск в першій камері перевищив заданий тиск, може бути попередньо навантажений клапан, встановлений в камері, передбаченій на кінці плунжера. Відповідно до альтернативи, внутрішній об'єм корпусу дозатора сполучається безпосередньо з впуском дозатора, так що втрата натиску двигуна між внутрішнім об'ємом корпусу дозатора і випуском сприяє проштовхуванню мембрани назад. Втрата натиску двигуна між внутрішнім об'ємом корпусу дозатора і випуском, якщо більше втрати гідравлічного натиску в з'єднанні між другою камерою і камерою подачі, може бути достатньою, щоб проштовхнути мембрану назад, в цьому випадку обмежувальний елемент може бути виключений. Крім вищезгаданого виконання, даний винахід полягає в деякій кількості інших виконань, які будуть розглянуті більш детально нижче в зв'язку з деякими прикладами здійснення, описаними з посиланням на прикладені креслення, але які ніяким чином не є обмежувальними. На цих кресленнях: фіг. 1 - осьовий вертикальний вигляд в розрізі з деякими частинами, зображеними на зовнішньому вигляді пропорційного дозатора відповідно до даного винаходу під час фази ходу вгору додаткової рідини, яка надходить; фіг. 2 зображує подібно до фіг. 1 дозатор під час фази ходу вниз подачі додаткової рідини; фіг. 3 - зовнішній вигляд в перспективі в зменшеному масштабі дозатора відповідно до даного винаходу; фіг. 4 - осьовий вертикальний вигляд в розрізі з деякими частинами, зображеними на зовнішньому вигляді альтернативної форми дозатора відповідно до даного винаходу під час фази ходу вниз; фіг. 5 - збільшена частина області V на фіг. 4; і фіг. 6 - осьовий вертикальний вигляд в розрізі з деякими частинами, зображеними на зовнішньому вигляді іншої альтернативної форми дозатора, в якій впуск води сполучається безпосередньо з корпусом дозатора. Посилання зроблене на креслення і, зокрема, на фіг. 1, що зображує пропорційний дозатор D для дозування додаткової рідини в основну рідину, який містить корпус 1 дозатора, що звичайно складається з двох частин, а саме основи 1a і кришки 1b, загвинчена на цій основі, що містить впуск 2 для основної рідини і випуск 3. Гідравлічний двигун 4, безпосередньо нижня частина якого видна на кресленні, розміщений в корпусі 1. Геометрична вісь цього корпусу 1 розташована звичайно вертикально, і двигун 4 розташований, по суті, всередині кришки 1b. Двигун 4 приводиться в дію основною рідиною і звичайно містить диференціальний поршень з гідравлічним засобом перемикання в кінці ходу впуску і зворотного ходу для того, щоб змінити напрямок переміщення. Двигуни цього типу постачаються фірмою-заявником. Приклад таких двигунів описаний в патенті EP 1971774 B1 фірми-заявника. Гідравлічний двигун 4 з'єднаний з плунжерним поршнем 5, який на фіг. 1 є вертикальним, щоб привести його в зворотно-поступальний прямолінійний рух. Плунжерний поршень 5 переміщується всередині циліндричної першої камери 6, обмеженої втулкою 6a, відкритою на першому кінці 7, видаленому від гідравлічного двигуна 4. Камера 6 відкривається на другому кінці 8 у внутрішній об'єм 9 корпусу дозатора, що містить основну рідину. Плунжерний поршень 5 забезпечений на своєму нижньому кінці ущільнюючим кільцем 10, що виконує функцію клапана, який оточує плунжерний поршень і розміщеним в канавці 11. Ця канавка 11 забезпечує ущільнюючому кільцю 10 ступінь переміщення під час нагнічуваного ходу 2 UA 107739 C2 5 10 15 20 25 30 35 40 45 50 55 60 (ходу вниз) поршня 5 для того, щоб забезпечити можливість проходження рідини з камери 6 в простір 9, коли перевищений заданий тиск. Плунжерний поршень 5, при здійсненні ходу, спрямованого назовні, який переміщує його від першого кінця 7 камери, створює фазу впуску, і при здійсненні зворотного ходу до згаданого першого кінця 7 поршень 5 спричиняє збільшення тиску в камері 6. Відповідно до даного винаходу дозатор D містить другу камеру 12 із змінним об'ємом, обмежену мембраною M, схильною до тиску рідини, що одержується в першій камері 6. Мембрана M є гнучкою і деформованою. Друга камера 12 переважно розташована в об'ємі, обмеженому протилежними ввігнутостями двох порожнистих манжет 13, 14, які зібрані таким чином, що вони можуть розбиратися. Манжета 13, яка на фіг. 1 є верхньою манжетою, прикріплена до нижнього кінця опори 15 корпусу дозатора, в якій повинні знаходитися втулка 6a і камера 6. Мембрана M в своїй центральній частині закріплена на жорсткому диску 16, закріпленому на осьовому стрижні 17, ортогональному до диска, поверненому до камери 6. Стрижень 17 встановлений з достатнім радіальним зазором, щоб забезпечити можливість проходження рідини в канал 18 кінцевого фітингу 19, розташованого в нижній частині опори 15. Стрижень 17 є достатньо довгим для спрямування диска 16 і мембрани під час переміщень останньою. Периферійна кромка мембрани затиснута герметично для текучого середовища між двома манжетами 13, 14 і може мати більш товстий край, що забезпечує хороше ущільнення. Друга камера 12 забезпечена впускним отвором 20, забезпеченим в манжеті 14, який на фіг. 1 є нижньою манжетою. Додаткова рідина може виходити з резервуара (не зображений), з'єднаного за допомогою труби з муфтою 21, якій відповідає отвір 20. Впускний клапан 22 також передбачений на цьому отворі 20 для забезпечення впуску додаткової рідини в камеру 12 і запобігання її від виходу з неї. Манжета 14 додатково містить випускний отвір 23, що сполучається з камерою 12, забезпечений нагнічуваним клапаном 24 і муфтою 25, з якою з'єднана гнучка труба 26. Нагнітальний клапан 24 відкривається, коли тиск в камері 12 збільшується так, щоб забезпечити можливість проходження рідини в трубу 26. Цей нагнітальний клапан 24 закривається, коли вставляється додаткова рідина. Гнучка труба 26 з'єднана за допомогою муфти 27 з патрубком 28, що обмежує камеру S подачі нижче по потоку від випуску 3. T-подібний патрубок 28 має бічний отвір, на якому встановлена муфта 27, осьовий отвір 29 на тій же стороні, що і випуск 3, й інший осьовий отвір 30 на протилежній стороні. Отвір 29 містить муфту 31 на випуску 3 з дозатора. Патрубок 28 і муфта 27 і впуск додаткової рідини розташовані нижче по потоку від випуску 3 дозатора, і додаткова рідина не проходить у внутрішній об'єм 9 дозатора. Змішування додаткової рідини з основною рідиною відбувається нижче по потоку від випуску 3, і суміш вивантажується через отвір 30, як вказано стрілкою F. На протилежній стороні від другої камери 12 мембрана M обмежує простір Е (див. фіг. 2), що сполучається з першою камерою 6 через канал 18. Цей простір Е також обмеженийнижньою частиною ввігнутості манжети 13. Обмежувальний елемент 32 передбачений на випускній стороні корпусу дозатора вище по потоку від муфти 27 і подачі додаткової рідини. Цей обмежувальний елемент 32 призначений для створення достатньої втрати натиску між кінцем нижче по потоку і внутрішнім об'ємом 9, розташованим вище по потоку. Різниця тиску, створена таким чином між об'ємом 9 і камерою S подачі, встановлена рівній величині, яка більша втрати гідравлічного натиску нагнічуваної лінії, що містить трубу 26 і клапани 25, 27 (втрата натиску в з'єднанні між другою камерою і камерою подачі), так що мембрана M може проштовхуватися назад в кінці ходу, спрямованого назовні. Ця різниця тиску між об'ємом 9 і камерою S становить переважно щонайменше 0,2 бар. Обмежувальний елемент 32 в основному складається із попередньо навантаженого зворотного клапана, який запобігає продукту від повернення в корпус дозатора. Обмежувальний елемент 32 може складатися з пробки з циліндричною юбкою 33, що має щонайменше одну щілину 34, зокрема, подовжню щілину, забезпечуючи їй деякий ступінь пружності. Подовжнє положення елемента 32 в отворі 29 може регулюватися так, щоб мати можливість змінювати втрату натиску. Елемент 32 на кожному з своїх кінців має виступи, які втримують його в отворі 29. Пружина може бути передбачена для повернення елемента 32 в необхідне обмежувальне положення. Дозатор працює таким чином. Фаза впуску відповідає ходу вгору згідно з фіг. 1 або ходу спрямованого назовні гідравлічного двигуна 4 і плунжерного поршня 5, хід якого створює розрідження в першій камері 6. Це розрідження примушує мембрану M переміщуватися у напрямку вгору, що відповідає збільшенню об'єму камери 12. Сама мембрана M створює розрідження в камері 12, і це 3 UA 107739 C2 5 10 15 20 25 30 35 40 45 50 55 60 примушує впускний клапан 22 підійматися, і додаткову рідину пройти в камеру 12, в той час як нагнітальний клапан 24 залишається закритим. Коли плунжерний поршень 5 виходить з камери 6 в кінці свого ходу впуску, різниця тиску, яка виникає між внутрішнім об'ємом 9 корпусу дозатора і камерою S подачі, забезпечує можливість проштовхування мембрани М назад, приводячи на початок нагнітання через отвір клапана 24 і подачі в трубу 26 і камеру S. Переважно подовжнє положення камери 6 може регулюватися, зокрема, за допомогою кільця В, яке при повороті може регулювати осьове положення втулки 6a, стінка якої може ковзати всередині корпусу. Засоби, такі як засоби, розкриті в FR 2681646, можуть бути передбачені для забезпечення можливості такого регулювання. Впускний клапан 22, нагнітальний клапан 24, ущільнююче кільце 10 плунжерного поршня і обмежувальний елемент 32 мають розміри і відрегульовані для забезпечення правильної роботи дозатора. Під час фази нагнітання, що відповідає фіг. 2, поршень 5 переміщується вниз всередині камери 6, таким чином, створюючи трохи підвищений тиск в корпусі дозатора В в результаті втрати натиску через ущільнююче кільце 10, яке діє як клапан. Переміщення вниз поршня 5 є недостатнім, щоб спричинити нагнітання в камеру S подачі. Нагнітання здійснюється в результаті того, що тиск у внутрішньому об'ємі 9 більший втрати гідравлічного натиску в з'єднувальній лінії 25, 26, 27. Мембрана M, таким чином, примусово переміщується повністю, і клапан 24 залишається відкритим. Мембрана M переміщується у напрямку вниз, впускний клапан 22 закривається, в той час як нагнітальний клапан 24 відкривається для подачі додаткової рідини в камеру S. Мембрана M притискається до стінки увігнутої поверхні манжети 14. Рухоме ущільнююче кільце 10 плунжера 5 діє подібно до запобіжного клапана для запобігання надмірному збільшенню тиску в камерах 6 і 12. Фіг. 4 і 5 зображають альтернативний варіант здійснення з корпусом 1.1 дозатора, в якому плунжер 5.1 встановлений з нерухомим ущільнюючим кільцем 10.1, який ущільнений під час ходу вгору і ходу вниз, та із попередньо навантаженим запобіжним клапаном 35. Елементи, ідентичні або подібні до елементів, вже описаних в зв'язку з попередніми кресленнями, позначені подібними посилальними позиціями і повторно не описані. Клапан 35 переважно кульового або пружинного типу, встановлений в камері 36, передбаченій на кінці плунжера 5.1 і відкритій на своєму кінці. Камера 36 сполучається через труби 37 з простором, розташованим за ущільнюючим кільцем 10.1 на тій же стороні, що і об'єм 9 корпусу дозатора. Клапан 35 може відкриватися під час ходу вниз плунжера 5.1, коли тиск в нижній частині камери 6 перевищує межу, встановлену попереднім навантаженням клапана. Під час ходу вгору плунжера 5.1 клапан 35 залишається закритим. Спосіб, за допомогою якого альтернативний варіант на фіг. 4 і 5 працює, подібно до способу роботи дозатора на фіг. 1-3. Однак функція клапана 35 дає можливість встановлювати тиск відкривання так, що мембрана проштовхується назад. Перевага альтернативної форми на фіг. 4 і 5 полягає в тому, що встановлений тиск відкривання може прикладатися за рахунок використання попередньо навантаженого клапана 35. Традиційний варіант здійснення, що використовує плаваюче ущільнююче кільце, з іншого боку, супроводжується одиничною низькою втратою гідравлічного натиску, коли швидкість потоку є низькою. Фіг. 1-3 відповідають конфігурації насоса, в якій внутрішній об'єм 9 корпусу дозатора сполучається безпосередньо з випуском 3, причому тиск, по суті, однаковий у внутрішньому об'ємі корпусу і у випуску, причому втрата натиску, створена обмежувальним елементом 32, дає можливість забезпечувати достатню різницю тиску між внутрішнім об'ємом 9 корпусу дозатора і камерою S подачі. Фіг. 6 зображує конфігурацію насоса, в якій внутрішній об'єм 9.2 корпусу дозатора сполучається безпосередньо з впуском 2.2 дозатора. Втрата натиску двигуна між внутрішнім об'ємом 9.2 корпусу дозатора і випуском 3.2, якщо більше втрати гідравлічного натиску в з'єднанні між другою камерою 12.2 і камерою S.2 подачі, може бути достатньою для проштовхування мембрани назад, в цьому випадку обмежувальний елемент 32 може бути виключений. Пропорційний дозатор відповідно до даного винаходу дає можливість ефективним і економічним способом запобігати потраплянню додаткової рідини в корпус дозатора при одночасному використанні корпусу дозатора і гідравлічного двигуна, обидва з яких є традиційними, шляхом заміни стандартного впускного клапана комплектом, який є простим для установки. 4 UA 107739 C2 5 Мембрана M керується за допомогою основної рідини, звичайно рухомої води, і дозуючим плунжерним поршнем 5. Таким чином, вся конструкція спрощена. Безпосереднє керування за допомогою плунжерного поршня 5 означає те, що немає необхідності в системі зрівнювання тиску, яка була б необхідна для електричного насоса, гідравлічно керованого проміжним текучим середовищем. Якщо лінія 26 нижче по потоку від нагнічуваного клапана 24 засмічується, ущільнююче кільце 10 плунжерного поршня 5 виконує свою функцію запобіжного клапана. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 1. Пропорційний дозатор для дозування додаткової рідини в основну рідину, що містить корпус дозатора з впуском (2, 2.2) для основної рідини і випуском (3, 3.2), гідравлічний двигун (4), розміщений в корпусі, що приводиться в дію основною рідиною і з'єднаний з плунжерним поршнем (5, 5.1) для приведення його в зворотно-поступальний прямолінійний рух, причому плунжерний поршень переміщується в першій камері (6), яка відкрита на першому кінці (7) від гідравлічного двигуна, і відкривається на другому кінці (8) у внутрішній об'єм (9, 9.2) корпусу дозатора, що містить основну рідину, причому плунжерний поршень здійснює фазу впуску під час ходу впуску, при якому він переміщується від першого кінця (7) камери, причому можливо, щоб плунжерний поршень виходив з першої камери в кінці ходу впуску, причому клапан передбачений для забезпечення можливості проходження рідини у внутрішній об'єм корпусу під час зворотного ходу, коли в першій камері перевищений заданий тиск, який відрізняється тим, що він містить другу камеру (12) із змінним об'ємом, обмежену мембраною (М), яка піддається впливу тиску, що одержується в першій камері (6), причому друга камера (12) містить впускний отвір (20) для додаткової рідини і випускний отвір (23) для додаткової рідини, причому цей випускний отвір з'єднаний за допомогою труби (26) з камерою (S) подачі, розташованою нижче по потоку від випуску корпусу дозатора, так що додаткова рідина може змішуватися з основною рідиною, що виходить. 2. Дозатор за п. 1, який відрізняється тим, що він розташований таким чином, що тиск у внутрішньому об'ємі (9, 9.2) корпусу дозатора більший суми тиску в камері (S) подачі і втрати гідравлічного напору в з'єднанні між другою камерою (12) і камерою (S) подачі. 3. Дозатор за п. 1 або 2, який відрізняється тим, що обмежувальний елемент (32) передбачений нижче по потоку від випуску (3) дозатора і вище по потоку від камери (S) подачі для того, щоб створювати втрату напору. 4. Дозатор за будь-яким з попередніх пунктів, який відрізняється тим, що друга камера (12) забезпечена впускним клапаном (20) і нагнітальним клапаном (23). 5. Дозатор за будь-яким з попередніх пунктів, який відрізняється тим, що мембрана (М) на протилежній стороні від другої камери (12) обмежує простір (Е), який сполучається з першим кінцем (7) першої камери (6). 6. Дозатор за будь-яким з попередніх пунктів, який відрізняється тим, що друга камера (12) розташована в об'ємі, обмеженому протилежними ввігнутостями зібраних першої манжети (13) і другої манжети (14), причому периферія мембрани (М) затиснута герметично для текучого середовища між двома зібраними манжетами, причому перша манжета (13) закріплена на корпусі (1) дозатора навколо першого кінця (7) першої камери, в той час як друга манжета забезпечена впускним отвором (20) і випускним отвором (23). 7. Дозатор за п. 6, який відрізняється тим, що центральна частина мембрани (М) закріплена на жорсткому диску (16), закріпленому на осьовому стрижні (17), поверненому від другої камери (12) і виконаному з можливістю ковзати в напрямному каналі (18) корпусу дозатора при виході з каналу для рідини. 8. Дозатор за будь-яким з попередніх пунктів, який відрізняється тим, що осьове положення втулки (6а), що обмежує циліндричну першу камеру (6), в якій переміщується плунжерний поршень, може регулюватися за допомогою поворотного кільця. 9. Дозатор за будь-яким з попередніх пунктів, який відрізняється тим, що обмежувальний елемент (32), розташований нижче по потоку від випуску (3) корпусу дозатора, складається з пробки, забезпеченої циліндричною юбкою (33) зі щонайменше однією щілиною (34), встановленою на впускному отворі патрубка (28), з'єднаного з випуском корпусу дозатора. 10. Дозатор за будь-яким з попередніх пунктів, який відрізняється тим, що клапаном, передбаченим для забезпечення можливості проходження рідини у внутрішній об'єм (9) корпусу під час зворотного ходу, коли тиск в першій камері (6) перевищив заданий тиск, є попередньо навантажений клапан (35), встановлений в камері (36), розташованій на кінці плунжера (5.1). 5 UA 107739 C2 11. Дозатор за будь-яким з пп. 1-3, який відрізняється тим, що внутрішній об'єм (9.2) корпусу дозатора сполучається безпосередньо з впуском (2.2) дозатора, так що втрата напору двигуна між внутрішнім об'ємом (9.2) корпусу дозатора і випуском (3.2) сприяє проштовхуванню мембрани назад. 6 UA 107739 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
