Вузол фільтрів для рідинного фільтра

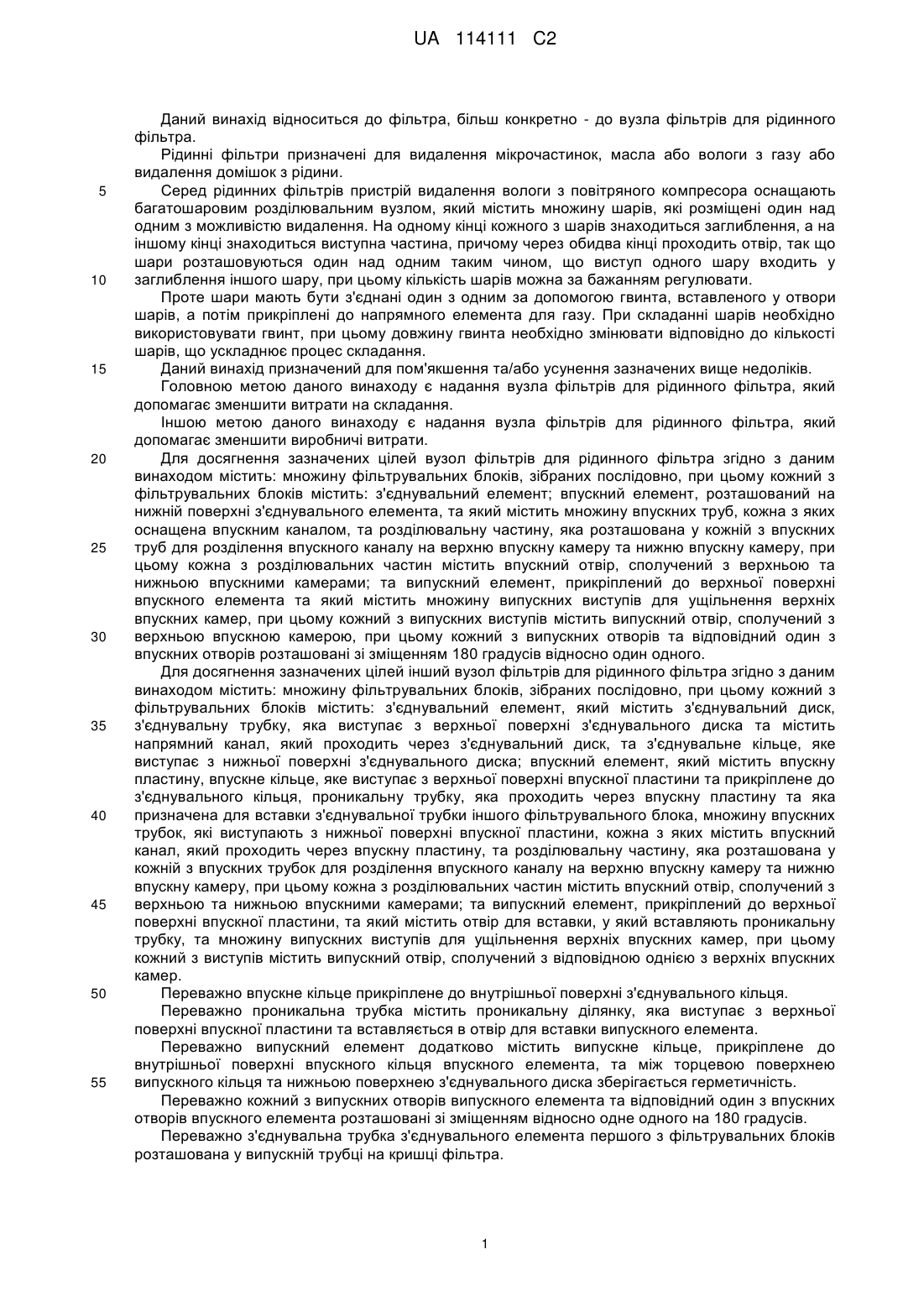

Реферат: Вузол фільтрів для рідинного фільтра містить множину фільтрувальних блоків, складених послідовно, причому кожний з фільтрувальних блоків містить: з'єднувальний елемент, впускний елемент та випускний елемент. Впускний елемент кожного з фільтрувальних блоків містить проникну трубку, яка з'єднана зі з'єднувальною трубкою іншого фільтрувального блока, так що складання фільтрувальних блоків здійснюється за рахунок простого безпосереднього вгвинчування з'єднувальної трубки з'єднувального елемента одного фільтрувального блока у проникну трубку впускного елемента іншого фільтрувального блока, при цьому не використовуючи приладдя або кріпильні елементи. Таким чином, витрати на складання відповідно знижуються. UA 114111 C2 (12) UA 114111 C2 UA 114111 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до фільтра, більш конкретно - до вузла фільтрів для рідинного фільтра. Рідинні фільтри призначені для видалення мікрочастинок, масла або вологи з газу або видалення домішок з рідини. Серед рідинних фільтрів пристрій видалення вологи з повітряного компресора оснащають багатошаровим розділювальним вузлом, який містить множину шарів, які розміщені один над одним з можливістю видалення. На одному кінці кожного з шарів знаходиться заглиблення, а на іншому кінці знаходиться виступна частина, причому через обидва кінці проходить отвір, так що шари розташовуються один над одним таким чином, що виступ одного шару входить у заглиблення іншого шару, при цьому кількість шарів можна за бажанням регулювати. Проте шари мають бути з'єднані один з одним за допомогою гвинта, вставленого у отвори шарів, а потім прикріплені до напрямного елемента для газу. При складанні шарів необхідно використовувати гвинт, при цьому довжину гвинта необхідно змінювати відповідно до кількості шарів, що ускладнює процес складання. Даний винахід призначений для пом'якшення та/або усунення зазначених вище недоліків. Головною метою даного винаходу є надання вузла фільтрів для рідинного фільтра, який допомагає зменшити витрати на складання. Іншою метою даного винаходу є надання вузла фільтрів для рідинного фільтра, який допомагає зменшити виробничі витрати. Для досягнення зазначених цілей вузол фільтрів для рідинного фільтра згідно з даним винаходом містить: множину фільтрувальних блоків, зібраних послідовно, при цьому кожний з фільтрувальних блоків містить: з'єднувальний елемент; впускний елемент, розташований на нижній поверхні з'єднувального елемента, та який містить множину впускних труб, кожна з яких оснащена впускним каналом, та розділювальну частину, яка розташована у кожній з впускних труб для розділення впускного каналу на верхню впускну камеру та нижню впускну камеру, при цьому кожна з розділювальних частин містить впускний отвір, сполучений з верхньою та нижньою впускними камерами; та випускний елемент, прикріплений до верхньої поверхні впускного елемента та який містить множину випускних виступів для ущільнення верхніх впускних камер, при цьому кожний з випускних виступів містить випускний отвір, сполучений з верхньою впускною камерою, при цьому кожний з випускних отворів та відповідний один з впускних отворів розташовані зі зміщенням 180 градусів відносно один одного. Для досягнення зазначених цілей інший вузол фільтрів для рідинного фільтра згідно з даним винаходом містить: множину фільтрувальних блоків, зібраних послідовно, при цьому кожний з фільтрувальних блоків містить: з'єднувальний елемент, який містить з'єднувальний диск, з'єднувальну трубку, яка виступає з верхньої поверхні з'єднувального диска та містить напрямний канал, який проходить через з'єднувальний диск, та з'єднувальне кільце, яке виступає з нижньої поверхні з'єднувального диска; впускний елемент, який містить впускну пластину, впускне кільце, яке виступає з верхньої поверхні впускної пластини та прикріплене до з'єднувального кільця, проникальну трубку, яка проходить через впускну пластину та яка призначена для вставки з'єднувальної трубки іншого фільтрувального блока, множину впускних трубок, які виступають з нижньої поверхні впускної пластини, кожна з яких містить впускний канал, який проходить через впускну пластину, та розділювальну частину, яка розташована у кожній з впускних трубок для розділення впускного каналу на верхню впускну камеру та нижню впускну камеру, при цьому кожна з розділювальних частин містить впускний отвір, сполучений з верхньою та нижньою впускними камерами; та випускний елемент, прикріплений до верхньої поверхні впускної пластини, та який містить отвір для вставки, у який вставляють проникальну трубку, та множину випускних виступів для ущільнення верхніх впускних камер, при цьому кожний з виступів містить випускний отвір, сполучений з відповідною однією з верхніх впускних камер. Переважно впускне кільце прикріплене до внутрішньої поверхні з'єднувального кільця. Переважно проникальна трубка містить проникальну ділянку, яка виступає з верхньої поверхні впускної пластини та вставляється в отвір для вставки випускного елемента. Переважно випускний елемент додатково містить випускне кільце, прикріплене до внутрішньої поверхні впускного кільця впускного елемента, та між торцевою поверхнею випускного кільця та нижньою поверхнею з'єднувального диска зберігається герметичність. Переважно кожний з випускних отворів випускного елемента та відповідний один з впускних отворів впускного елемента розташовані зі зміщенням відносно одне одного на 180 градусів. Переважно з'єднувальна трубка з'єднувального елемента першого з фільтрувальних блоків розташована у випускній трубці на кришці фільтра. 1 UA 114111 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно проникальна трубка впускного елемента останньої з фільтрувальних блоків ущільнена пробкою. Переважно пробка містить частину пробки, яку вставляють у проникальну трубку для забезпечення ущільнювального ефекту, закривальну частину, яка закриває впускні трубки впускного елемента, та заглиблення, утворене у закривальній частині. Переважно внутрішня трубка насунута на з'єднувальне кільце з'єднувального елемента першого з фільтрувальних блоків. Переважно діаметр з'єднувального диска з'єднувального елемента першого з фільтрувальних блоків більше зовнішнього діаметра внутрішньої трубки. На фіг. 1 зображений поелементний вид вузла фільтрів для рідинного фільтра згідно з даним винаходом; на фіг. 2 зображений вид у поперечному перетині вузла фільтрів для рідинного фільтра згідно з даним винаходом; на фіг. 3 зображений інший вид у поперечному перетині вузла фільтрів для рідинного фільтра згідно з даним винаходом; на фіг. 4 зображений збільшений вид частини згідно з фіг. 3; на фіг. 5 зображений вид у поперечному перетині вузла фільтрів для рідинного фільтра згідно з даним винаходом; на фіг. 6 зображений поелементний вид вузла фільтрів для рідинного фільтра згідно з даним винаходом; та на фіг. 7 зображений вид зверху вузла фільтрів для рідинного фільтра згідно з даним винаходом. Даний винахід стане більш зрозумілий з наведеного нижче опису разом з прикладеними графічними матеріалами, на яких лише в ілюстративних цілях зображений переважний варіант здійснення згідно з даним винаходом. Згідно з фіг. 1-7 вузол фільтрів для рідинного фільтра згідно з даним винаходом розташований у просторі, обмеженому циліндром 90 фільтра та кришкою 91 фільтра, та містить три фільтрувальні блоки, які мають однакові конструкції, які складають послідовно. Три фільтрувальні блоки являють собою перший фільтрувальний блок 100А, другий фільтрувальний блок 100В та третій фільтрувальний блок 100С. Для спрощення опису у якості прикладу описаний лише перший фільтрувальний блок 100А. Перший фільтрувальний блок 100А містить: з'єднувальний елемент 10, впускний елемент 20 та випускний елемент 30. З'єднувальний елемент 10 містить з'єднувальний диск 11, з'єднувальну трубку 12, яка виступає з верхньої поверхні 111 з'єднувального диска 11 та має напрямний канал 121, який проходить через з'єднувальний диск 11, та з'єднувальне кільце 13, яке виступає з нижньої поверхні 112 з'єднувального диска 11. Згідно з цим варіантом здійснення з'єднувальна трубка 12 містить зовнішню нарізь 122. Впускний елемент 20 містить впускну пластину 21, впускне кільце 22, яке виступає з верхньої поверхні 211 впускної пластини 21 та прикріплене до з'єднувального кільця 13, проникальну трубку 23, яка проходить через впускну пластину 21 та призначена для вставки з'єднувальної трубки 12В іншого фільтрувального блока (наприклад, другого фільтрувального блока 100В), множину впускних трубок 24, які виступають з нижньої поверхні 212 впускної пластини 21, кожна з яких має впускний канал 241, який проходить через впускну пластину 21, та розділювальну частину 25, яка розташована у впускній трубці 24 для розділення впускного каналу 241 на верхню впускну камеру 2411 та нижню впускну камеру 2412. Кожна з розділювальних частин 25 містить впускний отвір 251, через який верхня та нижня впускні камери 2411, 2412 сполучаються одна з одною. Згідно з цим варіантом здійснення впускне кільце 22 впускного елемента 20 прикріплене до внутрішньої поверхні з'єднувального кільця 13, а проникальна трубка 23 містить проникальну ділянку 231, яка виступає з верхньої поверхні 211 впускного елемента 20, а також містить внутрішню нарізь 232. Випускна пластина 30 прикріплена до верхньої поверхні 211 впускної пластини 21 та містить: отвір 31 для вставки, у який вставляють проникальну ділянку 231 проникальної трубки 23, та множину випускних виступів 32 для ущільнення верхніх впускних камер 2411. Кожний з випускних виступів 32 містить випускний отвір 321, сполучений з верхньою впускною камерою 2411. Згідно з цим варіантом здійснення випускна пластина 30 додатково містить випускне кільце 33, прикріплене до внутрішньої поверхні впускного кільця 22 впускного елемента 20, та між торцевою поверхнею 331 випускного кільця 33 та нижньою поверхнею 112 з'єднувального диска 11 зберігається герметичність. Крім того, кожний з випускних отворів 321 випускної пластини 30 та відповідний один з впускних отворів 251 впускної пластини 21 розташовані зі зміщенням відносно одне одного на 180 градусів. 2 UA 114111 C2 5 10 15 20 25 30 35 40 Необхідно відзначити, що згідно з цим варіантом здійснення кожний з фільтрувальних блоків розташований у просторі між циліндром 90 фільтра та кришкою 91 фільтра. З'єднувальна трубка 12 з'єднувального елемента 10 першого з фільтрувальних блоків (а саме першого фільтрувального блока 100А) розташована у випускній трубці 911 кришки 91 фільтра, а внутрішня трубка 92 насунута на з'єднувальне кільце 13 з'єднувального елемента 10 першого фільтрувального блока 100А. Діаметр 131 з'єднувального диска 11 з'єднувального елемента 10 першого фільтрувального блока 100А більше зовнішнього діаметра 921 внутрішньої трубки 92, що поліпшує фільтрувальний ефект. Між з'єднувальним диском 11 з'єднувального елемента 10 та внутрішньою поверхнею 901 циліндра 90 фільтра присутній проміжок, причому чим менший цей проміжок, тим кращий фільтрувальний ефект. Проникальна трубка 23С впускного елемента 20С останнього з фільтрувальних блоків (а саме третього фільтрувального блока 100С) ущільнена пробкою 96, яка містить: частину 961 пробки, яку вставляють у проникальну трубку 23С з утворенням ущільнювального ефекту, закривальну частину 962, яка закриває впускні трубки 24С впускного елемента 20С, та заглиблення 963, виконане у закривальній частині 962, таким чином покращуючи фільтрувальний ефект. Вище описаний структурний взаємозв'язок основних компонентів згідно з варіантом здійснення даного винаходу, при цьому вузол фільтрів для рідинного фільтра згідно з даним винаходом характеризується наступними перевагами: По-перше, низька вартість складання. Оскільки впускний елемент 20 відповідних фільтрувальних блоків оснащений проникальною трубкою 23, призначеною для з'єднання зі з'єднувальною трубкою 12В з'єднувального елемента 10В іншого фільтрувального блока за рахунок зчеплення внутрішньої та зовнішньої нарізі, наприклад згідно з цим варіантом здійснення. Відповідно складання фільтрувальних блоків здійснюється за рахунок простого безпосереднього угвинчування з'єднувальної трубки 12В з'єднувального елемента 10В одного фільтрувального блока у проникальну трубку 23 впускного елемента 20 іншого фільтрувального блока 100А, при цьому не використовуючи приладдя або кріпильні елементи. Таким чином витрати на складання відповідно знижуються. З іншого боку, знижуються виробничі витрати. Оскільки кожний з фільтрувальних блоків згідно з даним винаходом складається зі з'єднувального елемента 10, впускного елемента 20 та випускної пластини 30, вузол фільтрів згідно з даним винаходом можна виготовити у вигляді єдиного модуля, а кількість фільтрувальних блоків при необхідності можна регулювати, що зменшує виробничі витрати. Нарешті, забезпечується зручність складання: оскільки проникальна трубка 23 впускного елемента 20 містить проникальну ділянку 231, яка виступає з верхньої поверхні 211 впускного елемента 20, завдяки проникальній ділянці 231 проникальну трубку 23 впускного елемента 20 можна швидко спрямувати в отвір 31 для вставки випускної пластини 30, так що складання впускної та випускної пластин 20, 30 стає зручним. Хоча були зображені та описані різноманітні варіанти здійснення згідно з даним винаходом, спеціалісту в даній галузі техніки зрозуміло, що також можливі інші варіанти здійснення, які не будуть виходити за межі обсягу даного винаходу. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Вузол фільтрів для рідинного фільтра, який містить: множину фільтрувальних блоків, складених послідовно, причому кожний з фільтрувальних блоків містить: з'єднувальний елемент, який містить з'єднувальний диск, з'єднувальну трубку, яка виступає з верхньої поверхні з'єднувального диска та має напрямний канал, який проходить через з'єднувальний диск, та з'єднувальне кільце, яке виступає з нижньої поверхні з'єднувального диска; впускний елемент, який містить впускну пластину, впускне кільце, яке виступає з верхньої поверхні впускної пластини та прикріплене до з'єднувального кільця, проникальну трубку, яка проходить через впускну пластину та призначена для вставки з'єднувальної трубки іншого фільтрувального блока, множину впускних трубок, які виступають з нижньої поверхні впускної пластини та кожна з яких має впускний канал, який проходить через впускну пластину, та розділювальну частину, яка розташована у кожній з впускних трубок для розділення впускного каналу на верхню впускну камеру та нижню впускну камеру, причому кожна з розділювальних частин містить впускний отвір, сполучений з верхньою та нижньою впускними камерами; та випускний елемент, прикріплений до верхньої поверхні впускної пластини та який містить отвір для вставки, у який вставляють проникальну трубку, та множину випускних виступів для ущільнення верхніх впускних камер, причому кожний з випускних виступів має випускний отвір, сполучений з відповідною однією з верхніх впускних камер. 3 UA 114111 C2 5 10 15 20 25 2. Вузол фільтрів для рідинного фільтра за п. 1, у якому впускне кільце прикріплене до внутрішньої поверхні з'єднувального кільця. 3. Вузол фільтрів для рідинного фільтра за п. 1, у якому проникальна трубка містить проникну ділянку, яка виступає з верхньої поверхні впускної пластини та вставлена в отвір для вставки випускного елемента. 4. Вузол фільтрів для рідинного фільтра за п. 1, у якому випускний елемент додатково містить випускне кільце, яке прикріплене до внутрішньої поверхні впускного кільця впускного елемента, та між торцевою поверхнею випускного кільця та нижньою поверхнею з'єднувального диска зберігається герметичність. 5. Вузол фільтрів для рідинного фільтра за п. 1, у якому кожний з випускних отворів випускного елемента та відповідний один з впускних отворів впускного елемента розташовані зі зміщенням відносно один одного на 180 градусів. 6. Вузол фільтрів для рідинного фільтра за п. 1, у якому з'єднувальна трубка з'єднувального елемента першого з фільтрувальних блоків розташована у випускній трубці кришки фільтра. 7. Вузол фільтрів для рідинного фільтра за п. 1, у якому проникальна трубка впускного елемента останнього з фільтрувальних блоків ущільнена пробкою. 8. Вузол фільтрів для рідинного фільтра за п. 7, у якому пробка містить частину пробки, яка вставлена у проникальну трубку з утворенням ущільнювального ефекту, закривальну частину, яка закриває впускні трубки впускного елемента, та заглиблення, утворене у закривальній частині. 9. Вузол фільтрів для рідинного фільтра за п. 1, у якому внутрішня трубка насунута на з'єднувальне кільце з'єднувального елемента першого з фільтрувальних блоків. 10. Вузол фільтрів для рідинного фільтра за п. 9, у якому діаметр з'єднувального диска з'єднувального елемента першого з фільтрувальних блоків більше зовнішнього діаметра внутрішньої трубки. 4 UA 114111 C2 5 UA 114111 C2 6 UA 114111 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
