Кришка для контейнера

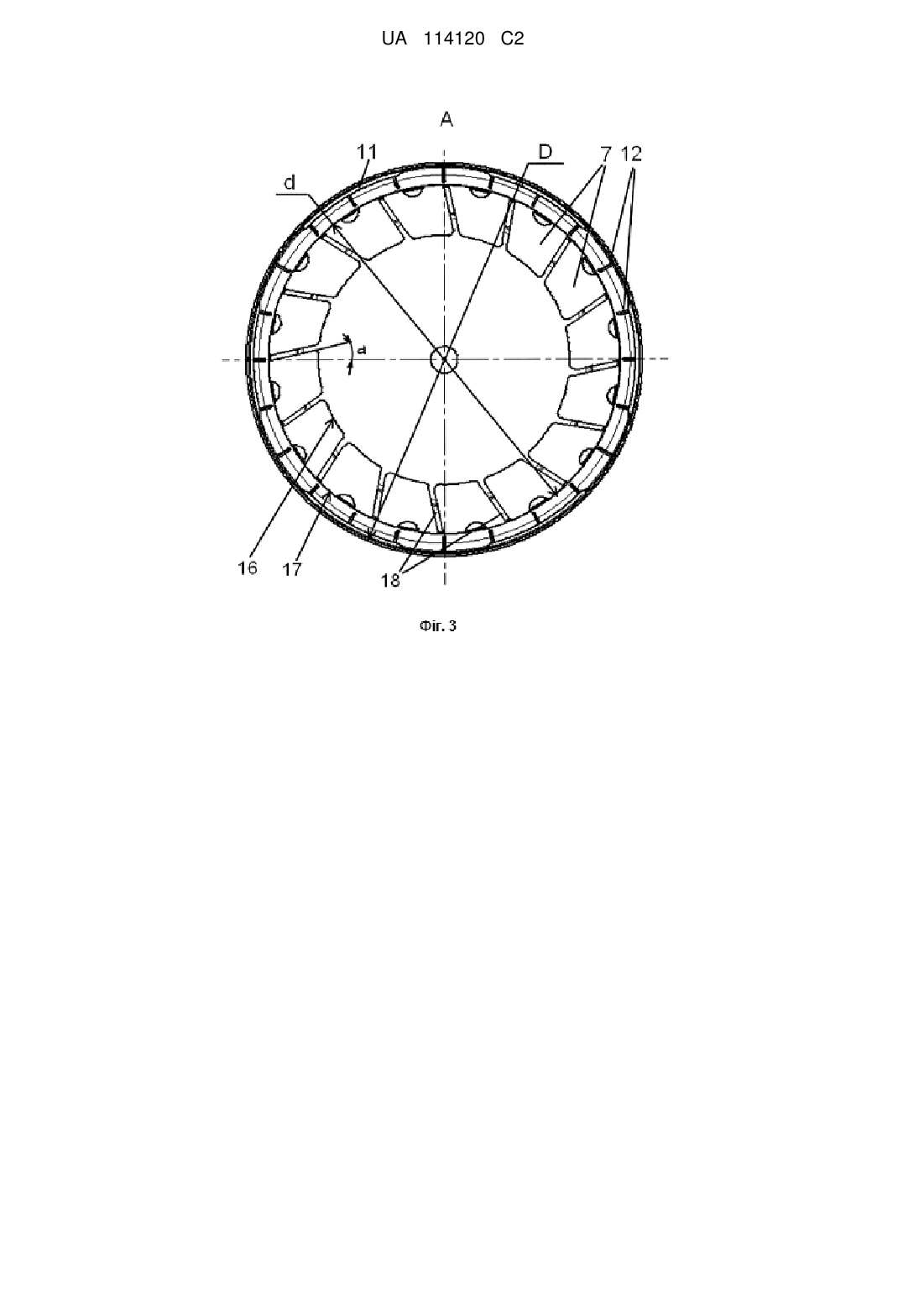

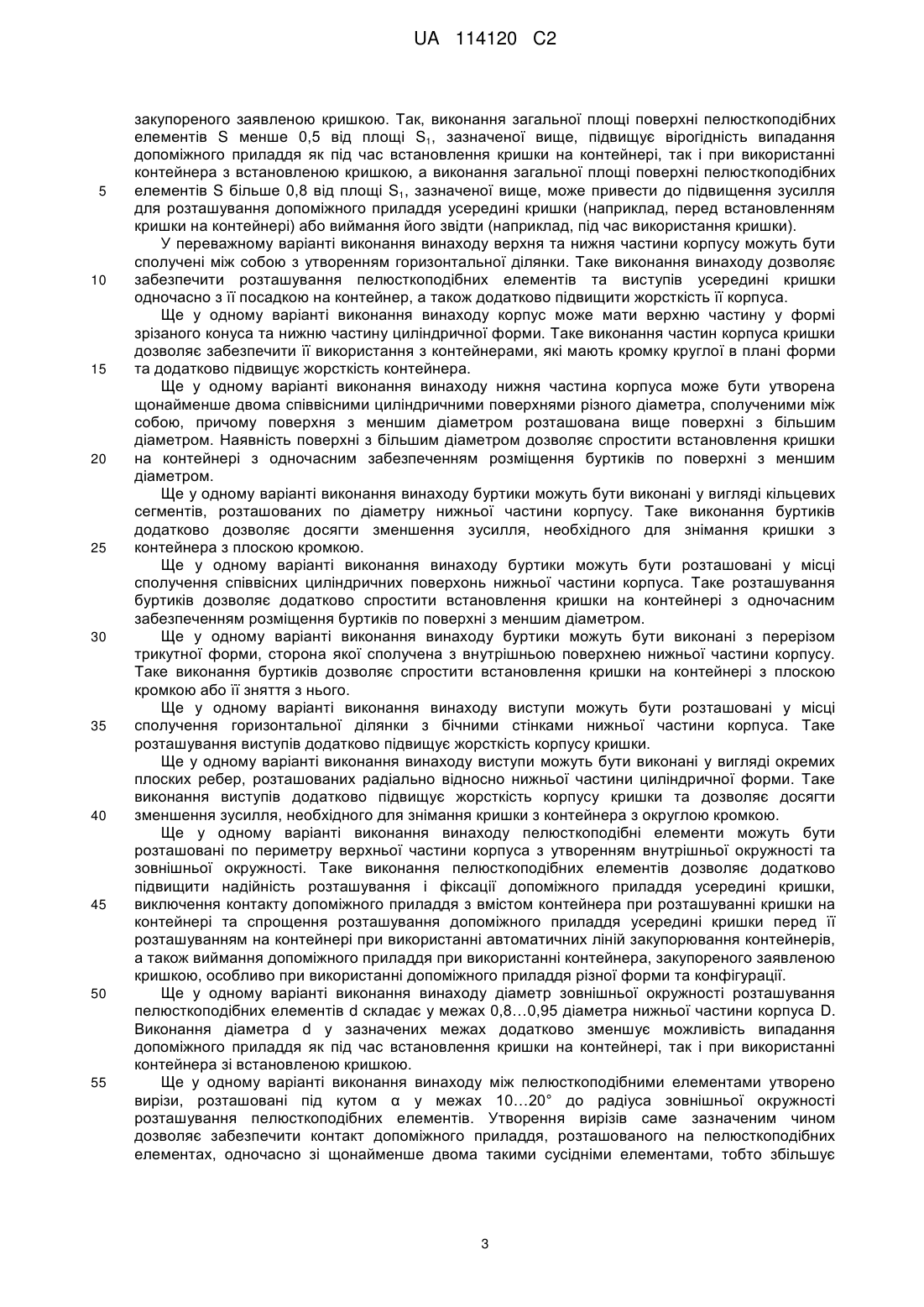

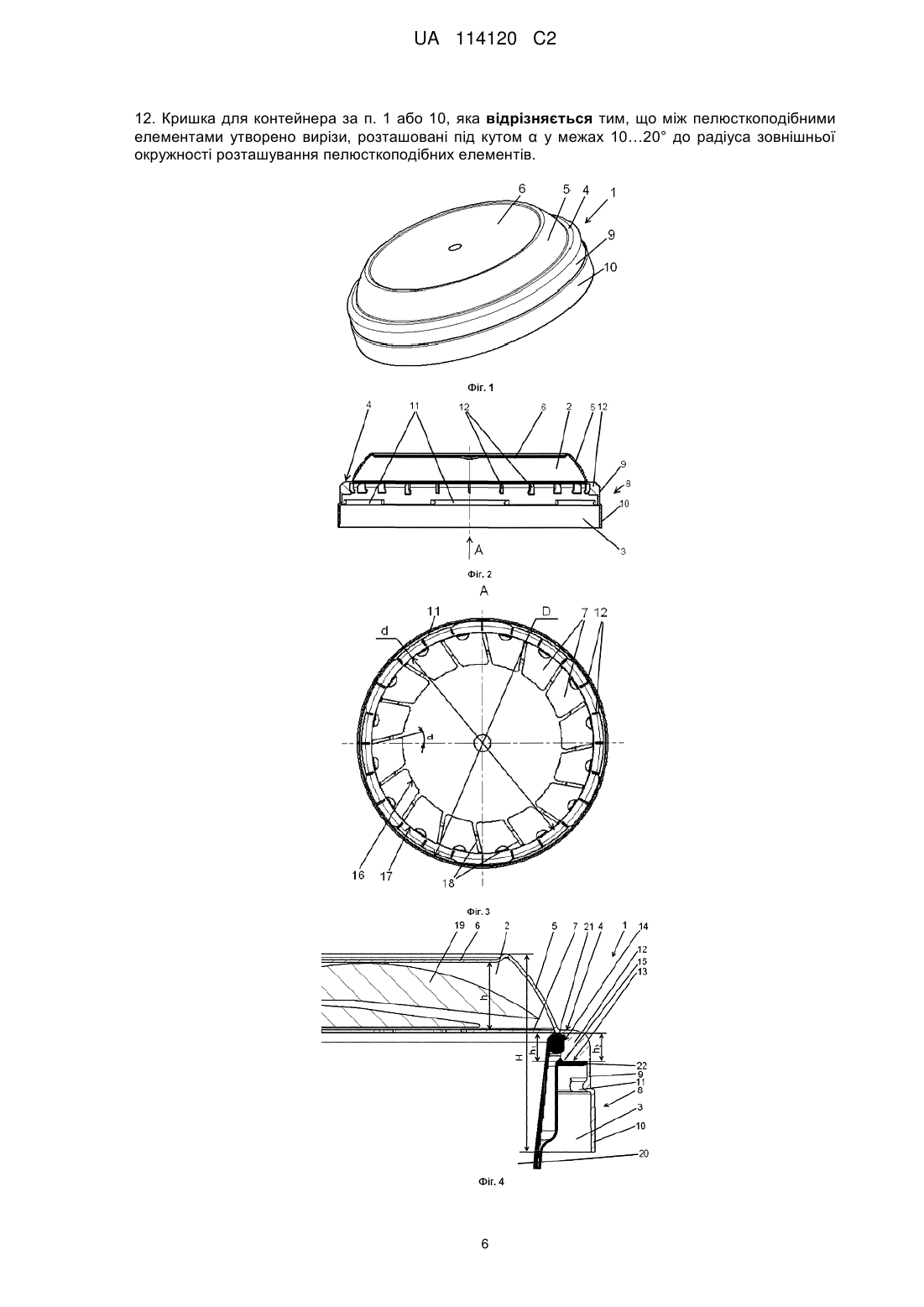

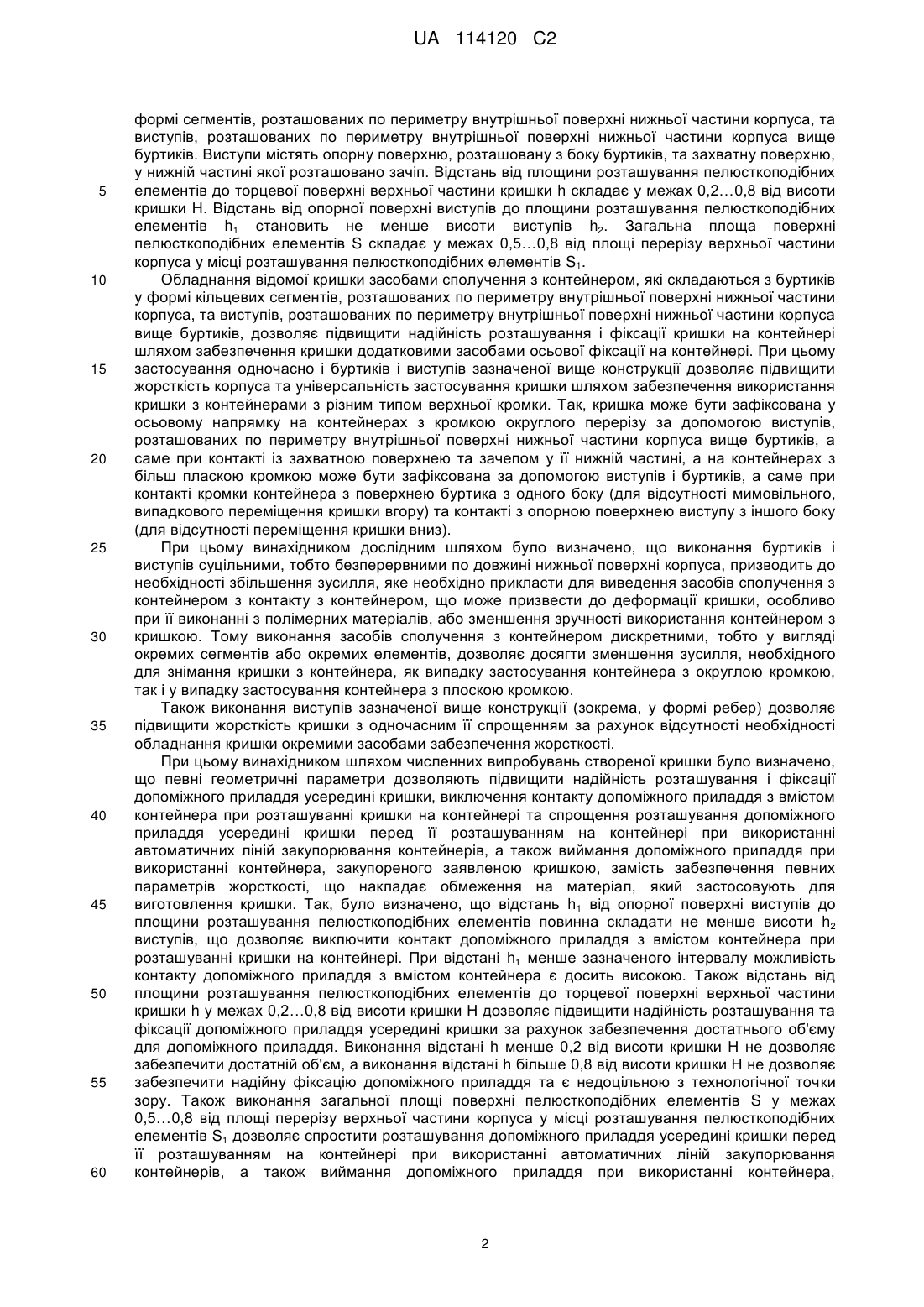

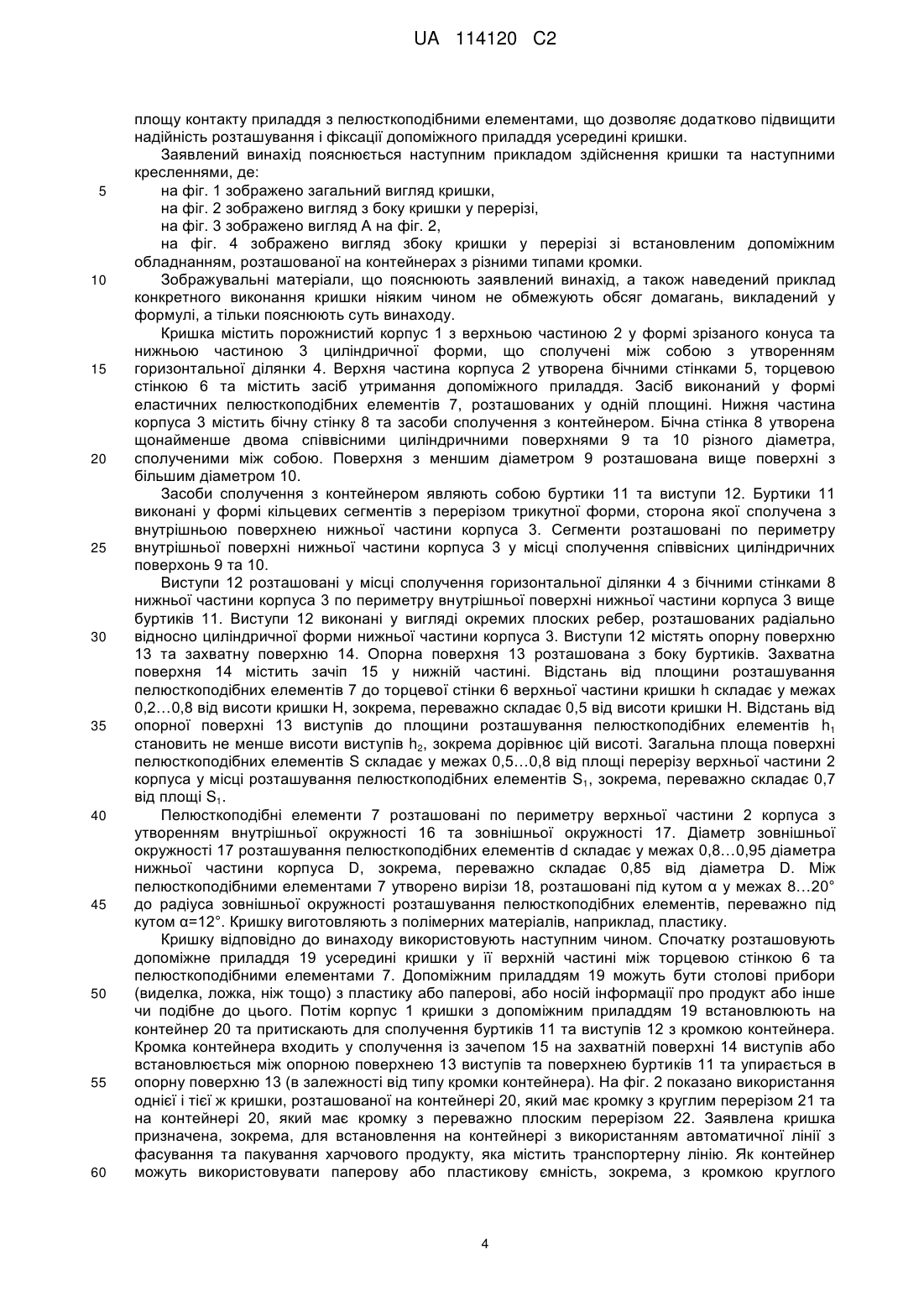

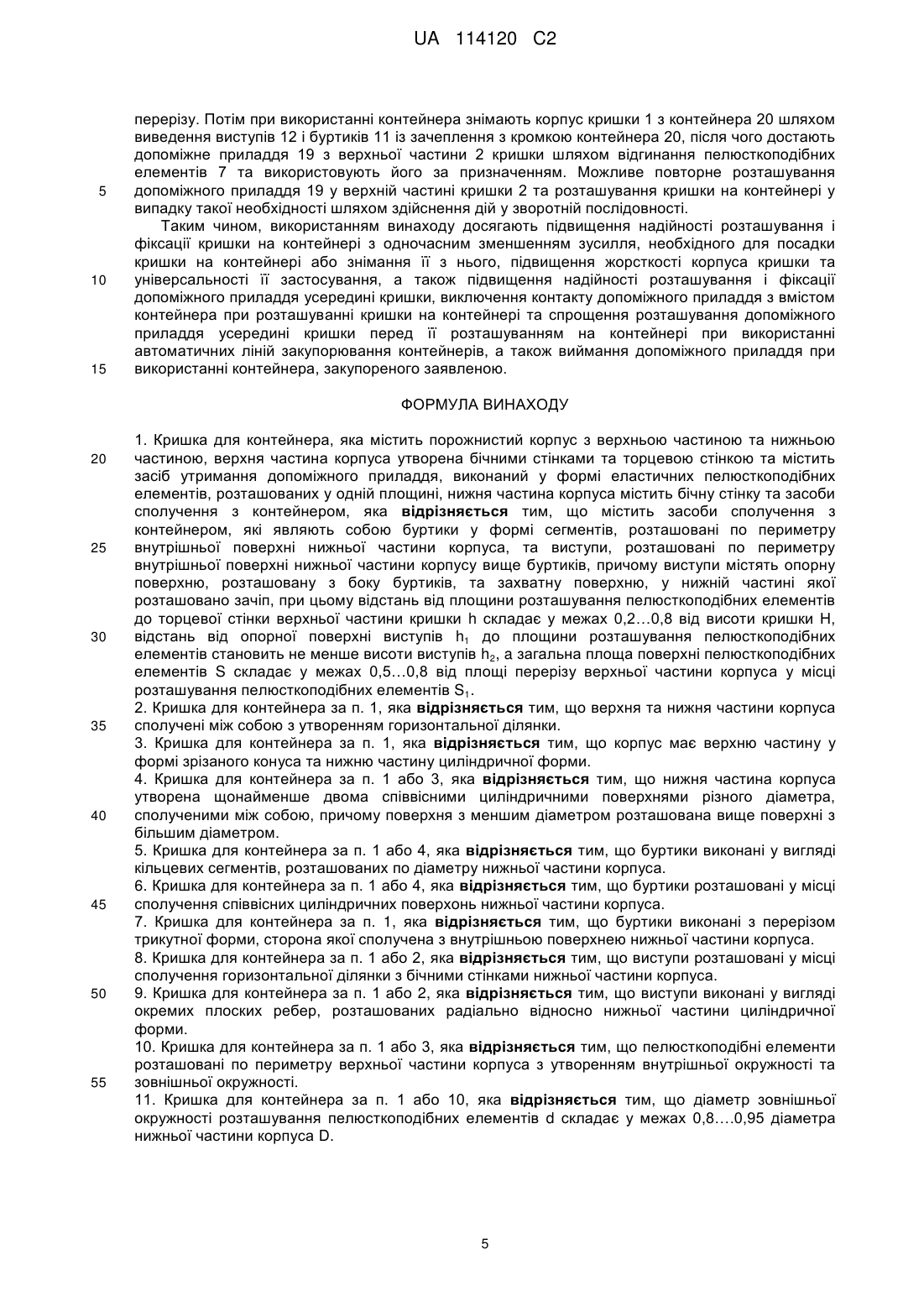

Реферат: Винахід належить до галузі виробництва тари для зберігання та транспортування виробів або матеріалів, наприклад закупорювальних елементів (кришок) для контейнерів, більш конкретно до закупорювальних елементів (кришок), поєднаних з допоміжним приладдям, не призначеним для закривання, ще більш конкретно до кришок для контейнера (далі по тексту - кришка) із засобами для зберігання допоміжного приладдя у певному положенні, зокрема, пружними елементами та із допоміжною тарою для додаткових виробів або матеріалів, та може бути використаний, наприклад, для закупорювання контейнерів або ємностей з харчовими продуктами та містити допоміжне приладдя для споживання харчових продуктів. Кришка для контейнера містить порожнистий корпус з верхньою частиною та нижньою частиною. Верхня частина корпусу утворена бічними стінками та торцевою стінкою та містить засіб утримання допоміжного приладдя, виконаний у формі еластичних пелюсткоподібних елементів, розташованих у одній площині. Нижня частина корпуса містить бічну стінку та засоби сполучення з контейнером, виконані у вигляді буртиків у формі сегментів, розташованих по периметру внутрішньої поверхні нижньої частини корпуса, та виступів, розташованих по периметру внутрішньої поверхні нижньої частини корпуса вище буртиків. Виступи містять опорну поверхню, розташовану з боку буртиків, та захватну поверхню, у нижній частині якої розташовано зачіп. Відстань від площини розташування пелюсткоподібних елементів до торцевої поверхні верхньої частини кришки h складає у межах 0,2…0,8 від висоти кришки Н. Відстань від опорної поверхні виступів до площини розташування пелюсткоподібних елементів h1 становить не менше висоти виступів h2. Загальна площа поверхні пелюсткоподібних елементів S складає у межах 0,5…0,8 від площі перерізу верхньої частини корпуса у місці розташування пелюсткоподібних елементів S1. UA 114120 C2 (12) UA 114120 C2 UA 114120 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі виробництва тари для зберігання та транспортування виробів або матеріалів, наприклад закупорювальних елементів (кришок) для контейнерів, більш конкретно до закупорювальних елементів (кришок), з'єднаних з допоміжним приладдям, не призначеним для закривання, ще більш конкретно до кришок для контейнера (далі по тексту кришка) із засобами для зберігання допоміжного приладдя у певному положенні, зокрема пружними елементами, та із допоміжною тарою для додаткових виробів або матеріалів, та може бути використаний, наприклад, для закупорювання контейнерів або ємностей з харчовими продуктами та містити допоміжне приладдя для споживання харчових продуктів. Заявнику відомо багато аналогічних виробів, серед яких найближчим є наступний виріб, прийнятий за прототип. Відомо кришку для контейнера, яка містить порожнистий корпус з верхньою частиною та нижньою частиною, верхня частина корпусу утворена бічними стінками та торцевою стінкою та містить засіб утримання допоміжного приладдя, виконаний у формі еластичних пелюсткоподібних елементів, розташованих у одній площині, нижня частина корпусу містить бічну стінку та засоби сполучення з контейнером. Засоби сполучення з контейнером виконані у вигляді бічних стінок нижньої частини кришки, призначених для сполучення з верхньою кромкою контейнера при його закупорюванні відомою кришкою. Відома кришка описана у патенті України № 72910 на корисну модель, опублікованому 27.08.2012, та у патенті України № 82788 на корисну модель, опублікованому 12.08.2013. Зазначені вище ознаки забезпечують розташування та зберігання допоміжного приладдя при використанні відомої кришки, а також його виймання після відкриття контейнера, закупореного відомою кришкою. При цьому описані вище засоби сполучення з контейнером забезпечують переважно радіальну фіксацію кришки на контейнері і не забезпечують достатню осьову фіксацію кришки на контейнері через відсутність додаткових елементів фіксації. Ця обставина також може призвести до виникнення перекосу при розташуванні кришки на контейнері у процесі його закупорювання, що знижує надійність розташування кришки та її подальшого використання. Більш того, відсутність додаткових засобів сполучення з контейнером не дозволяє використовувати одну і ту ж саму кришку на контейнерах з різними типами кромок, призначених для фіксації кришки, наприклад кромок з круглим перерізом, які звичайно мають паперові контейнери (стаканчики тощо), або кромок з більш плоским перерізом, які можуть мати пластикові контейнери. Ця обставина знижує універсальність застосування кришки. Також випробування зазначеної вище відомої кришки показало, що виконання пелюсткоподібних елементів тільки еластичними не дозволяє забезпечити необхідну надійність розташування та фіксації допоміжного приладдя усередині кришки, а також виключити контакт допоміжного приладдя з вмістом контейнера при розташуванні кришки на контейнері, що може бути спричинене недостатньою жорсткістю кришки, геометричними параметрами пелюсткоподібних елементів та їх розташуванням по висоті усередині кришки. При цьому випробування показали також можливість ускладнення розташування допоміжного приладдя усередині кришки перед її розташуванням на контейнері, саме при автоматичному технологічному процесі закупорювання контейнера, який може бути здійснений на автоматичних лініях, зокрема у харчовій промисловості, а також наступного виймання допоміжного приладдя вже при використанні контейнера, закупореного заявленою кришкою, що також може бути обумовлене зазначеними вище обставинами. В основу винаходу поставлено задачу підвищення надійності розташування і фіксації кришки на контейнері з одночасним зменшенням зусилля, необхідного для посадки кришки на контейнері або знімання її з нього, а також підвищення жорсткості корпуса кришки та універсальності її застосування шляхом забезпечення використання кришки з контейнерами з різним типом верхньої кромки. Додатковим завданням є підвищення надійності розташування і фіксації допоміжного приладдя усередині кришки, виключення контакту допоміжного приладдя з вмістом контейнера при розташуванні кришки на контейнері та спрощення розташування допоміжного приладдя усередині кришки перед її розташуванням на контейнері при використанні автоматичних ліній закупорювання контейнерів, а також виймання допоміжного приладдя при використанні контейнера, закупореного заявленою кришкою. Поставлена задача вирішується таким чином, що відома кришка для контейнера, яка містить порожнистий корпус з верхньою частиною та нижньою частиною, верхня частина корпуса утворена бічними стінками та торцевою стінкою та містить засіб утримання допоміжного приладдя, виконаний у формі еластичних пелюсткоподібних елементів, розташованих у одній площині, нижня частина корпуса містить бічну стінку та засоби сполучення з контейнером, відповідно до винаходу, містить засоби сполучення з контейнером, виконані у вигляді буртиків у 1 UA 114120 C2 5 10 15 20 25 30 35 40 45 50 55 60 формі сегментів, розташованих по периметру внутрішньої поверхні нижньої частини корпуса, та виступів, розташованих по периметру внутрішньої поверхні нижньої частини корпуса вище буртиків. Виступи містять опорну поверхню, розташовану з боку буртиків, та захватну поверхню, у нижній частині якої розташовано зачіп. Відстань від площини розташування пелюсткоподібних елементів до торцевої поверхні верхньої частини кришки h складає у межах 0,2…0,8 від висоти кришки Н. Відстань від опорної поверхні виступів до площини розташування пелюсткоподібних елементів h1 становить не менше висоти виступів h2. Загальна площа поверхні пелюсткоподібних елементів S складає у межах 0,5…0,8 від площі перерізу верхньої частини корпуса у місці розташування пелюсткоподібних елементів S1. Обладнання відомої кришки засобами сполучення з контейнером, які складаються з буртиків у формі кільцевих сегментів, розташованих по периметру внутрішньої поверхні нижньої частини корпуса, та виступів, розташованих по периметру внутрішньої поверхні нижньої частини корпуса вище буртиків, дозволяє підвищити надійність розташування і фіксації кришки на контейнері шляхом забезпечення кришки додатковими засобами осьової фіксації на контейнері. При цьому застосування одночасно і буртиків і виступів зазначеної вище конструкції дозволяє підвищити жорсткість корпуса та універсальність застосування кришки шляхом забезпечення використання кришки з контейнерами з різним типом верхньої кромки. Так, кришка може бути зафіксована у осьовому напрямку на контейнерах з кромкою округлого перерізу за допомогою виступів, розташованих по периметру внутрішньої поверхні нижньої частини корпуса вище буртиків, а саме при контакті із захватною поверхнею та зачепом у її нижній частині, а на контейнерах з більш пласкою кромкою може бути зафіксована за допомогою виступів і буртиків, а саме при контакті кромки контейнера з поверхнею буртика з одного боку (для відсутності мимовільного, випадкового переміщення кришки вгору) та контакті з опорною поверхнею виступу з іншого боку (для відсутності переміщення кришки вниз). При цьому винахідником дослідним шляхом було визначено, що виконання буртиків і виступів суцільними, тобто безперервними по довжині нижньої поверхні корпуса, призводить до необхідності збільшення зусилля, яке необхідно прикласти для виведення засобів сполучення з контейнером з контакту з контейнером, що може призвести до деформації кришки, особливо при її виконанні з полімерних матеріалів, або зменшення зручності використання контейнером з кришкою. Тому виконання засобів сполучення з контейнером дискретними, тобто у вигляді окремих сегментів або окремих елементів, дозволяє досягти зменшення зусилля, необхідного для знімання кришки з контейнера, як випадку застосування контейнера з округлою кромкою, так і у випадку застосування контейнера з плоскою кромкою. Також виконання виступів зазначеної вище конструкції (зокрема, у формі ребер) дозволяє підвищити жорсткість кришки з одночасним її спрощенням за рахунок відсутності необхідності обладнання кришки окремими засобами забезпечення жорсткості. При цьому винахідником шляхом численних випробувань створеної кришки було визначено, що певні геометричні параметри дозволяють підвищити надійність розташування і фіксації допоміжного приладдя усередині кришки, виключення контакту допоміжного приладдя з вмістом контейнера при розташуванні кришки на контейнері та спрощення розташування допоміжного приладдя усередині кришки перед її розташуванням на контейнері при використанні автоматичних ліній закупорювання контейнерів, а також виймання допоміжного приладдя при використанні контейнера, закупореного заявленою кришкою, замість забезпечення певних параметрів жорсткості, що накладає обмеження на матеріал, який застосовують для виготовлення кришки. Так, було визначено, що відстань h1 від опорної поверхні виступів до площини розташування пелюсткоподібних елементів повинна складати не менше висоти h2 виступів, що дозволяє виключити контакт допоміжного приладдя з вмістом контейнера при розташуванні кришки на контейнері. При відстані h1 менше зазначеного інтервалу можливість контакту допоміжного приладдя з вмістом контейнера є досить високою. Також відстань від площини розташування пелюсткоподібних елементів до торцевої поверхні верхньої частини кришки h у межах 0,2…0,8 від висоти кришки Н дозволяє підвищити надійність розташування та фіксації допоміжного приладдя усередині кришки за рахунок забезпечення достатнього об'єму для допоміжного приладдя. Виконання відстані h менше 0,2 від висоти кришки Н не дозволяє забезпечити достатній об'єм, а виконання відстані h більше 0,8 від висоти кришки Н не дозволяє забезпечити надійну фіксацію допоміжного приладдя та є недоцільною з технологічної точки зору. Також виконання загальної площі поверхні пелюсткоподібних елементів S у межах 0,5…0,8 від площі перерізу верхньої частини корпуса у місці розташування пелюсткоподібних елементів S1 дозволяє спростити розташування допоміжного приладдя усередині кришки перед її розташуванням на контейнері при використанні автоматичних ліній закупорювання контейнерів, а також виймання допоміжного приладдя при використанні контейнера, 2 UA 114120 C2 5 10 15 20 25 30 35 40 45 50 55 закупореного заявленою кришкою. Так, виконання загальної площі поверхні пелюсткоподібних елементів S менше 0,5 від площі S1, зазначеної вище, підвищує вірогідність випадання допоміжного приладдя як під час встановлення кришки на контейнері, так і при використанні контейнера з встановленою кришкою, а виконання загальної площі поверхні пелюсткоподібних елементів S більше 0,8 від площі S1, зазначеної вище, може привести до підвищення зусилля для розташування допоміжного приладдя усередині кришки (наприклад, перед встановленням кришки на контейнері) або виймання його звідти (наприклад, під час використання кришки). У переважному варіанті виконання винаходу верхня та нижня частини корпусу можуть бути сполучені між собою з утворенням горизонтальної ділянки. Таке виконання винаходу дозволяє забезпечити розташування пелюсткоподібних елементів та виступів усередині кришки одночасно з її посадкою на контейнер, а також додатково підвищити жорсткість її корпуса. Ще у одному варіанті виконання винаходу корпус може мати верхню частину у формі зрізаного конуса та нижню частину циліндричної форми. Таке виконання частин корпуса кришки дозволяє забезпечити її використання з контейнерами, які мають кромку круглої в плані форми та додатково підвищує жорсткість контейнера. Ще у одному варіанті виконання винаходу нижня частина корпуса може бути утворена щонайменше двома співвісними циліндричними поверхнями різного діаметра, сполученими між собою, причому поверхня з меншим діаметром розташована вище поверхні з більшим діаметром. Наявність поверхні з більшим діаметром дозволяє спростити встановлення кришки на контейнері з одночасним забезпеченням розміщення буртиків по поверхні з меншим діаметром. Ще у одному варіанті виконання винаходу буртики можуть бути виконані у вигляді кільцевих сегментів, розташованих по діаметру нижньої частини корпусу. Таке виконання буртиків додатково дозволяє досягти зменшення зусилля, необхідного для знімання кришки з контейнера з плоскою кромкою. Ще у одному варіанті виконання винаходу буртики можуть бути розташовані у місці сполучення співвісних циліндричних поверхонь нижньої частини корпуса. Таке розташування буртиків дозволяє додатково спростити встановлення кришки на контейнері з одночасним забезпеченням розміщення буртиків по поверхні з меншим діаметром. Ще у одному варіанті виконання винаходу буртики можуть бути виконані з перерізом трикутної форми, сторона якої сполучена з внутрішньою поверхнею нижньої частини корпусу. Таке виконання буртиків дозволяє спростити встановлення кришки на контейнері з плоскою кромкою або її зняття з нього. Ще у одному варіанті виконання винаходу виступи можуть бути розташовані у місці сполучення горизонтальної ділянки з бічними стінками нижньої частини корпуса. Таке розташування виступів додатково підвищує жорсткість корпусу кришки. Ще у одному варіанті виконання винаходу виступи можуть бути виконані у вигляді окремих плоских ребер, розташованих радіально відносно нижньої частини циліндричної форми. Таке виконання виступів додатково підвищує жорсткість корпусу кришки та дозволяє досягти зменшення зусилля, необхідного для знімання кришки з контейнера з округлою кромкою. Ще у одному варіанті виконання винаходу пелюсткоподібні елементи можуть бути розташовані по периметру верхньої частини корпуса з утворенням внутрішньої окружності та зовнішньої окружності. Таке виконання пелюсткоподібних елементів дозволяє додатково підвищити надійність розташування і фіксації допоміжного приладдя усередині кришки, виключення контакту допоміжного приладдя з вмістом контейнера при розташуванні кришки на контейнері та спрощення розташування допоміжного приладдя усередині кришки перед її розташуванням на контейнері при використанні автоматичних ліній закупорювання контейнерів, а також виймання допоміжного приладдя при використанні контейнера, закупореного заявленою кришкою, особливо при використанні допоміжного приладдя різної форми та конфігурації. Ще у одному варіанті виконання винаходу діаметр зовнішньої окружності розташування пелюсткоподібних елементів d складає у межах 0,8…0,95 діаметра нижньої частини корпуса D. Виконання діаметра d у зазначених межах додатково зменшує можливість випадання допоміжного приладдя як під час встановлення кришки на контейнері, так і при використанні контейнера зі встановленою кришкою. Ще у одному варіанті виконання винаходу між пелюсткоподібними елементами утворено вирізи, розташовані під кутом α у межах 10…20° до радіуса зовнішньої окружності розташування пелюсткоподібних елементів. Утворення вирізів саме зазначеним чином дозволяє забезпечити контакт допоміжного приладдя, розташованого на пелюсткоподібних елементах, одночасно зі щонайменше двома такими сусідніми елементами, тобто збільшує 3 UA 114120 C2 5 10 15 20 25 30 35 40 45 50 55 60 площу контакту приладдя з пелюсткоподібними елементами, що дозволяє додатково підвищити надійність розташування і фіксації допоміжного приладдя усередині кришки. Заявлений винахід пояснюється наступним прикладом здійснення кришки та наступними кресленнями, де: на фіг. 1 зображено загальний вигляд кришки, на фіг. 2 зображено вигляд з боку кришки у перерізі, на фіг. 3 зображено вигляд А на фіг. 2, на фіг. 4 зображено вигляд збоку кришки у перерізі зі встановленим допоміжним обладнанням, розташованої на контейнерах з різними типами кромки. Зображувальні матеріали, що пояснюють заявлений винахід, а також наведений приклад конкретного виконання кришки ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть винаходу. Кришка містить порожнистий корпус 1 з верхньою частиною 2 у формі зрізаного конуса та нижньою частиною 3 циліндричної форми, що сполучені між собою з утворенням горизонтальної ділянки 4. Верхня частина корпуса 2 утворена бічними стінками 5, торцевою стінкою 6 та містить засіб утримання допоміжного приладдя. Засіб виконаний у формі еластичних пелюсткоподібних елементів 7, розташованих у одній площині. Нижня частина корпуса 3 містить бічну стінку 8 та засоби сполучення з контейнером. Бічна стінка 8 утворена щонайменше двома співвісними циліндричними поверхнями 9 та 10 різного діаметра, сполученими між собою. Поверхня з меншим діаметром 9 розташована вище поверхні з більшим діаметром 10. Засоби сполучення з контейнером являють собою буртики 11 та виступи 12. Буртики 11 виконані у формі кільцевих сегментів з перерізом трикутної форми, сторона якої сполучена з внутрішньою поверхнею нижньої частини корпуса 3. Сегменти розташовані по периметру внутрішньої поверхні нижньої частини корпуса 3 у місці сполучення співвісних циліндричних поверхонь 9 та 10. Виступи 12 розташовані у місці сполучення горизонтальної ділянки 4 з бічними стінками 8 нижньої частини корпуса 3 по периметру внутрішньої поверхні нижньої частини корпуса 3 вище буртиків 11. Виступи 12 виконані у вигляді окремих плоских ребер, розташованих радіально відносно циліндричної форми нижньої частини корпуса 3. Виступи 12 містять опорну поверхню 13 та захватну поверхню 14. Опорна поверхня 13 розташована з боку буртиків. Захватна поверхня 14 містить зачіп 15 у нижній частині. Відстань від площини розташування пелюсткоподібних елементів 7 до торцевої стінки 6 верхньої частини кришки h складає у межах 0,2…0,8 від висоти кришки Н, зокрема, переважно складає 0,5 від висоти кришки Н. Відстань від опорної поверхні 13 виступів до площини розташування пелюсткоподібних елементів h1 становить не менше висоти виступів h2, зокрема дорівнює цій висоті. Загальна площа поверхні пелюсткоподібних елементів S складає у межах 0,5…0,8 від площі перерізу верхньої частини 2 корпуса у місці розташування пелюсткоподібних елементів S1, зокрема, переважно складає 0,7 від площі S1. Пелюсткоподібні елементи 7 розташовані по периметру верхньої частини 2 корпуса з утворенням внутрішньої окружності 16 та зовнішньої окружності 17. Діаметр зовнішньої окружності 17 розташування пелюсткоподібних елементів d складає у межах 0,8…0,95 діаметра нижньої частини корпуса D, зокрема, переважно складає 0,85 від діаметра D. Між пелюсткоподібними елементами 7 утворено вирізи 18, розташовані під кутом α у межах 8…20° до радіуса зовнішньої окружності розташування пелюсткоподібних елементів, переважно під кутом α=12°. Кришку виготовляють з полімерних матеріалів, наприклад, пластику. Кришку відповідно до винаходу використовують наступним чином. Спочатку розташовують допоміжне приладдя 19 усередині кришки у її верхній частині між торцевою стінкою 6 та пелюсткоподібними елементами 7. Допоміжним приладдям 19 можуть бути столові прибори (виделка, ложка, ніж тощо) з пластику або паперові, або носій інформації про продукт або інше чи подібне до цього. Потім корпус 1 кришки з допоміжним приладдям 19 встановлюють на контейнер 20 та притискають для сполучення буртиків 11 та виступів 12 з кромкою контейнера. Кромка контейнера входить у сполучення із зачепом 15 на захватній поверхні 14 виступів або встановлюється між опорною поверхнею 13 виступів та поверхнею буртиків 11 та упирається в опорну поверхню 13 (в залежності від типу кромки контейнера). На фіг. 2 показано використання однієї і тієї ж кришки, розташованої на контейнері 20, який має кромку з круглим перерізом 21 та на контейнері 20, який має кромку з переважно плоским перерізом 22. Заявлена кришка призначена, зокрема, для встановлення на контейнері з використанням автоматичної лінії з фасування та пакування харчового продукту, яка містить транспортерну лінію. Як контейнер можуть використовувати паперову або пластикову ємність, зокрема, з кромкою круглого 4 UA 114120 C2 5 10 15 перерізу. Потім при використанні контейнера знімають корпус кришки 1 з контейнера 20 шляхом виведення виступів 12 і буртиків 11 із зачеплення з кромкою контейнера 20, після чого достають допоміжне приладдя 19 з верхньої частини 2 кришки шляхом відгинання пелюсткоподібних елементів 7 та використовують його за призначенням. Можливе повторне розташування допоміжного приладдя 19 у верхній частині кришки 2 та розташування кришки на контейнері у випадку такої необхідності шляхом здійснення дій у зворотній послідовності. Таким чином, використанням винаходу досягають підвищення надійності розташування і фіксації кришки на контейнері з одночасним зменшенням зусилля, необхідного для посадки кришки на контейнері або знімання її з нього, підвищення жорсткості корпуса кришки та універсальності її застосування, а також підвищення надійності розташування і фіксації допоміжного приладдя усередині кришки, виключення контакту допоміжного приладдя з вмістом контейнера при розташуванні кришки на контейнері та спрощення розташування допоміжного приладдя усередині кришки перед її розташуванням на контейнері при використанні автоматичних ліній закупорювання контейнерів, а також виймання допоміжного приладдя при використанні контейнера, закупореного заявленою. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Кришка для контейнера, яка містить порожнистий корпус з верхньою частиною та нижньою частиною, верхня частина корпуса утворена бічними стінками та торцевою стінкою та містить засіб утримання допоміжного приладдя, виконаний у формі еластичних пелюсткоподібних елементів, розташованих у одній площині, нижня частина корпуса містить бічну стінку та засоби сполучення з контейнером, яка відрізняється тим, що містить засоби сполучення з контейнером, які являють собою буртики у формі сегментів, розташовані по периметру внутрішньої поверхні нижньої частини корпуса, та виступи, розташовані по периметру внутрішньої поверхні нижньої частини корпусу вище буртиків, причому виступи містять опорну поверхню, розташовану з боку буртиків, та захватну поверхню, у нижній частині якої розташовано зачіп, при цьому відстань від площини розташування пелюсткоподібних елементів до торцевої стінки верхньої частини кришки h складає у межах 0,2…0,8 від висоти кришки Н, відстань від опорної поверхні виступів h1 до площини розташування пелюсткоподібних елементів становить не менше висоти виступів h2, a загальна площа поверхні пелюсткоподібних елементів S складає у межах 0,5…0,8 від площі перерізу верхньої частини корпуса у місці розташування пелюсткоподібних елементів S1. 2. Кришка для контейнера за п. 1, яка відрізняється тим, що верхня та нижня частини корпуса сполучені між собою з утворенням горизонтальної ділянки. 3. Кришка для контейнера за п. 1, яка відрізняється тим, що корпус має верхню частину у формі зрізаного конуса та нижню частину циліндричної форми. 4. Кришка для контейнера за п. 1 або 3, яка відрізняється тим, що нижня частина корпуса утворена щонайменше двома співвісними циліндричними поверхнями різного діаметра, сполученими між собою, причому поверхня з меншим діаметром розташована вище поверхні з більшим діаметром. 5. Кришка для контейнера за п. 1 або 4, яка відрізняється тим, що буртики виконані у вигляді кільцевих сегментів, розташованих по діаметру нижньої частини корпуса. 6. Кришка для контейнера за п. 1 або 4, яка відрізняється тим, що буртики розташовані у місці сполучення співвісних циліндричних поверхонь нижньої частини корпуса. 7. Кришка для контейнера за п. 1, яка відрізняється тим, що буртики виконані з перерізом трикутної форми, сторона якої сполучена з внутрішньою поверхнею нижньої частини корпуса. 8. Кришка для контейнера за п. 1 або 2, яка відрізняється тим, що виступи розташовані у місці сполучення горизонтальної ділянки з бічними стінками нижньої частини корпуса. 9. Кришка для контейнера за п. 1 або 2, яка відрізняється тим, що виступи виконані у вигляді окремих плоских ребер, розташованих радіально відносно нижньої частини циліндричної форми. 10. Кришка для контейнера за п. 1 або 3, яка відрізняється тим, що пелюсткоподібні елементи розташовані по периметру верхньої частини корпуса з утворенням внутрішньої окружності та зовнішньої окружності. 11. Кришка для контейнера за п. 1 або 10, яка відрізняється тим, що діаметр зовнішньої окружності розташування пелюсткоподібних елементів d складає у межах 0,8….0,95 діаметра нижньої частини корпуса D. 5 UA 114120 C2 12. Кришка для контейнера за п. 1 або 10, яка відрізняється тим, що між пелюсткоподібними елементами утворено вирізи, розташовані під кутом α у межах 10…20° до радіуса зовнішньої окружності розташування пелюсткоподібних елементів. 6 UA 114120 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
