Атравматичний пристрій для введення лікувальних засобів

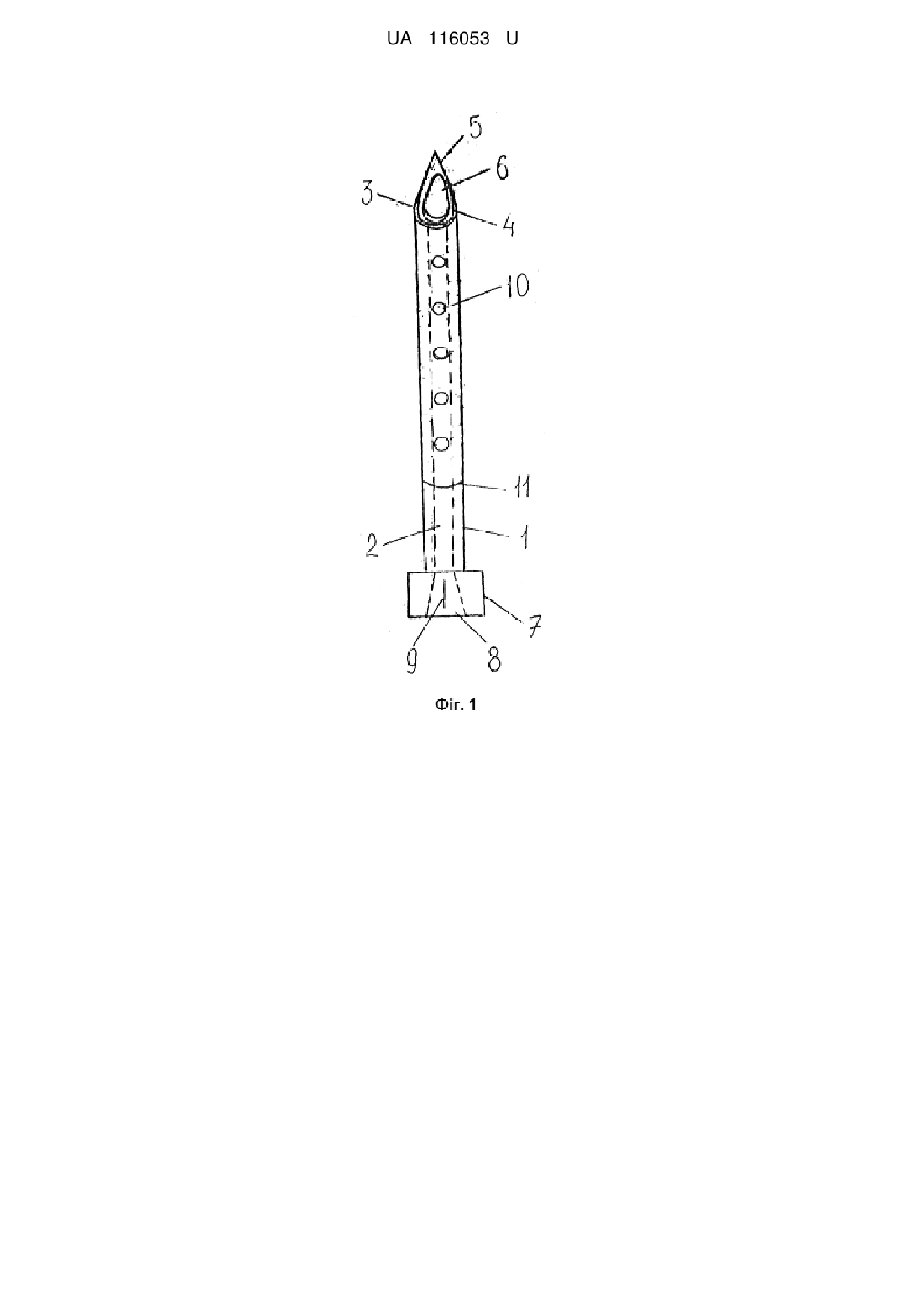

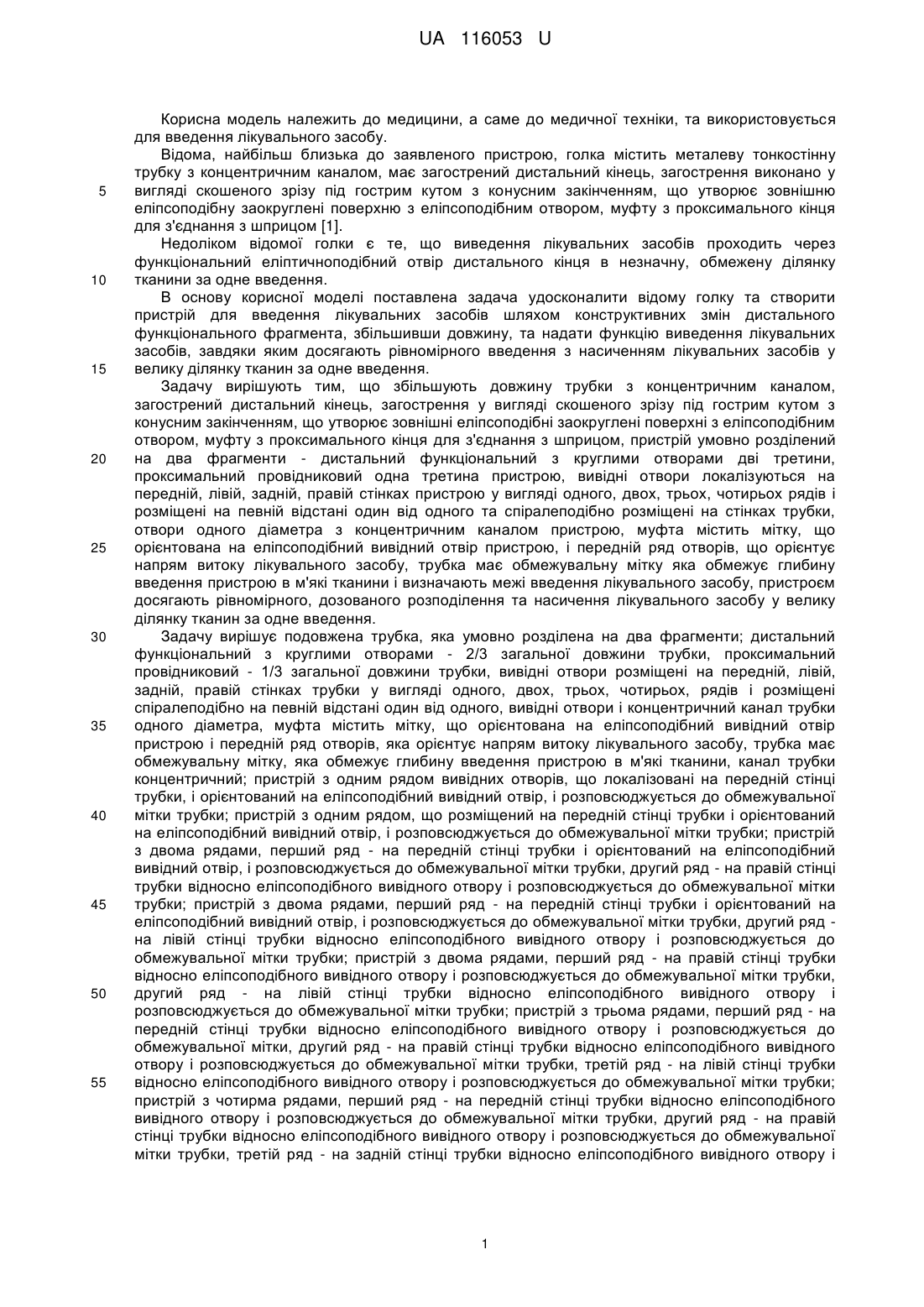

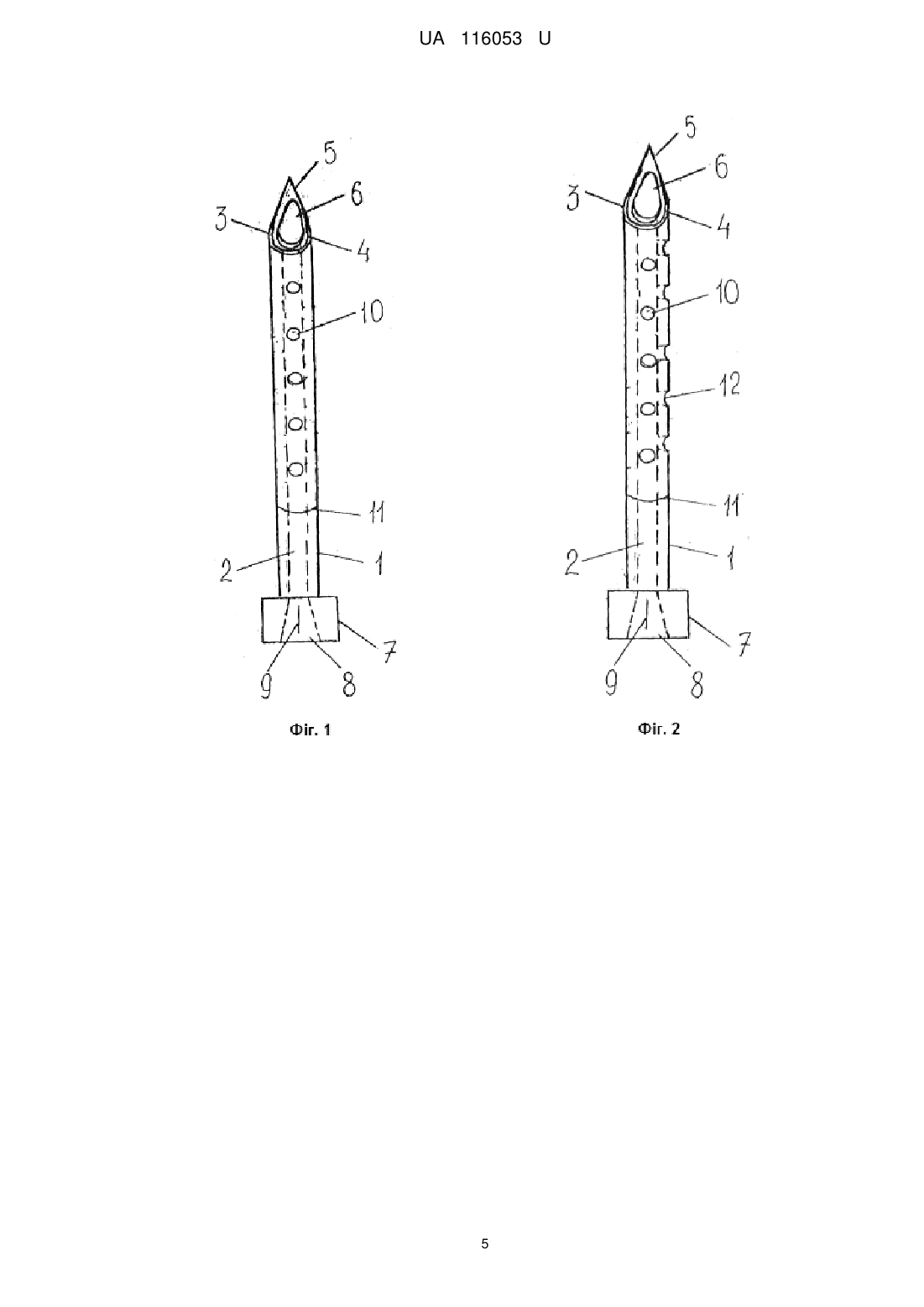

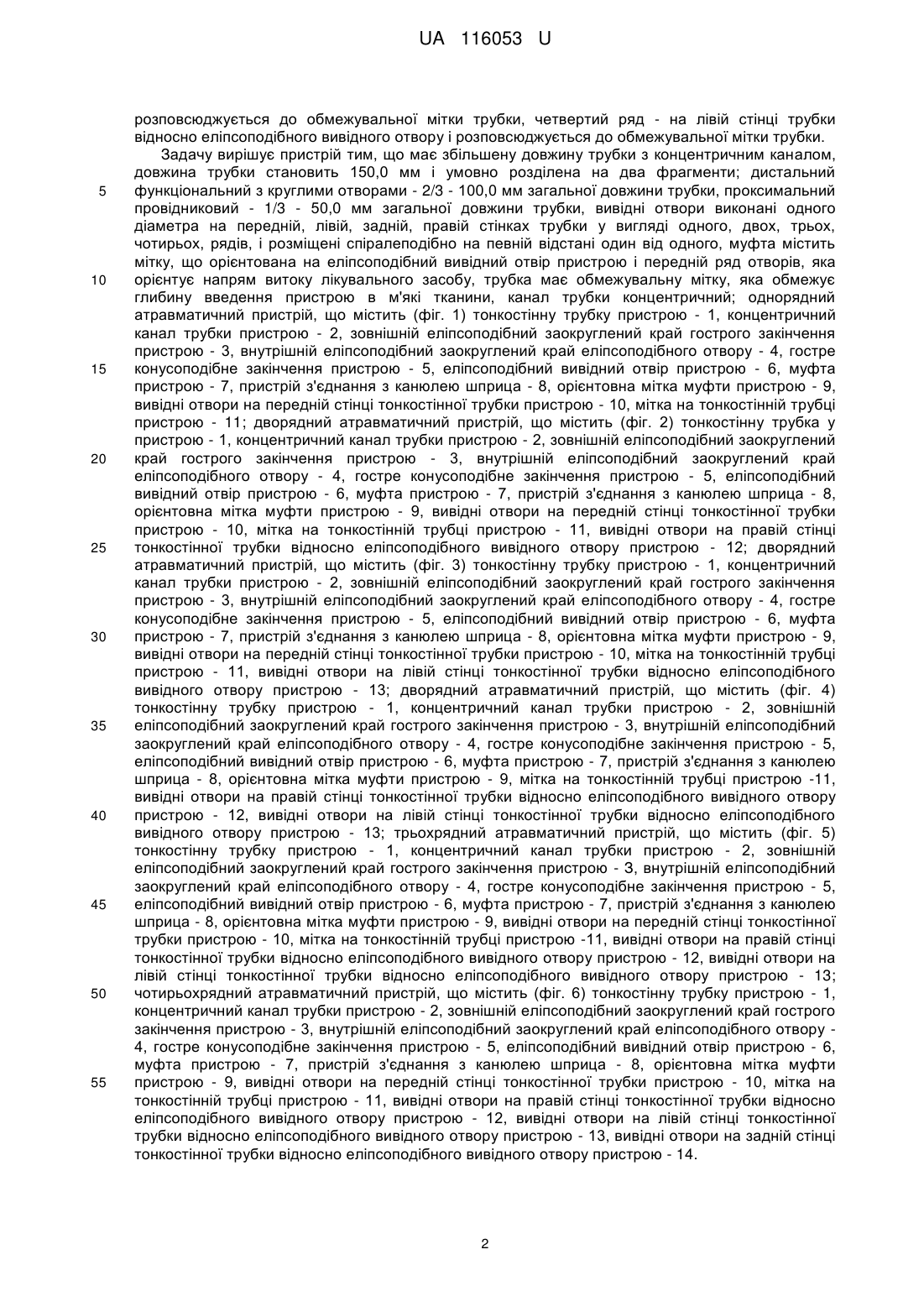

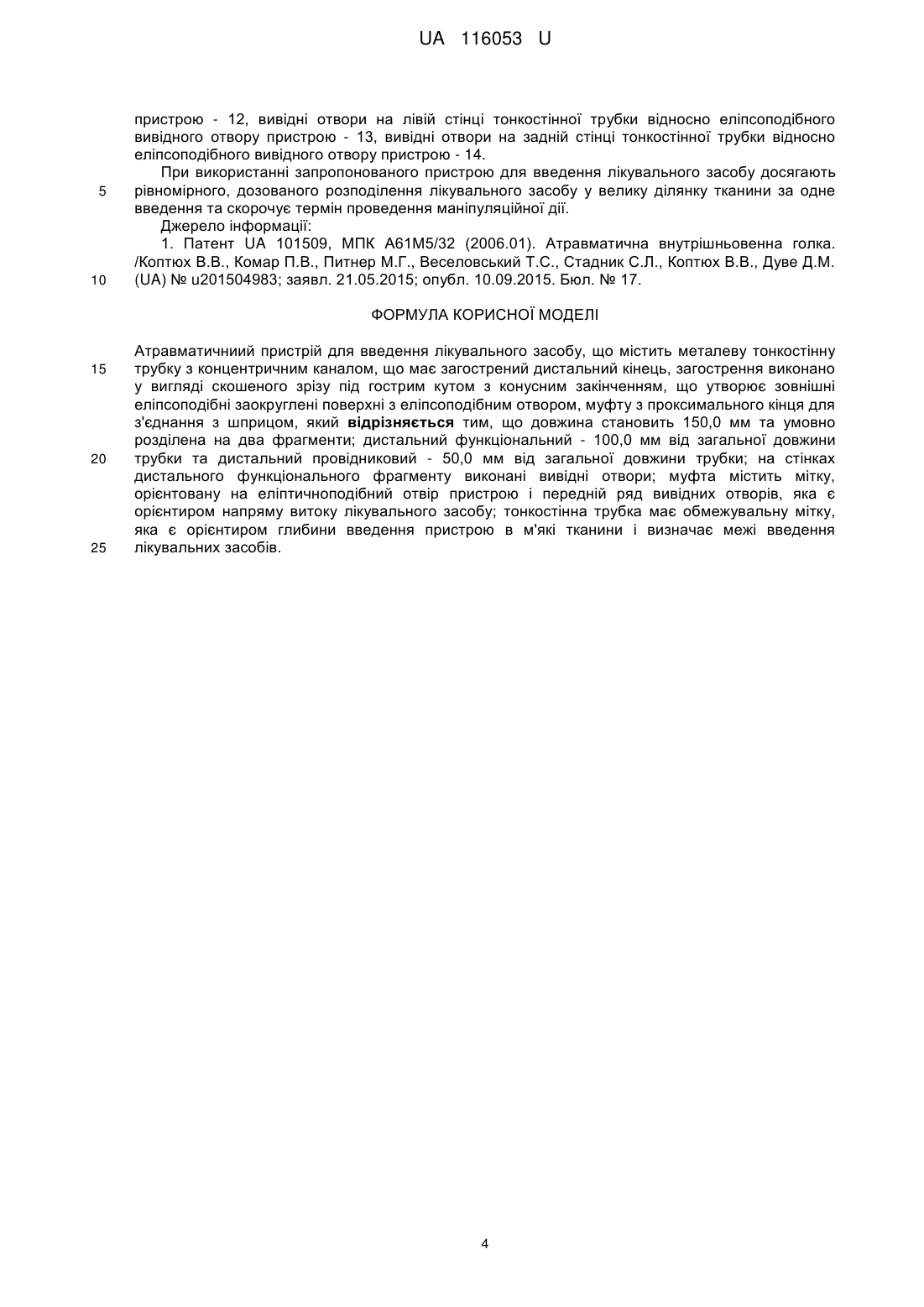

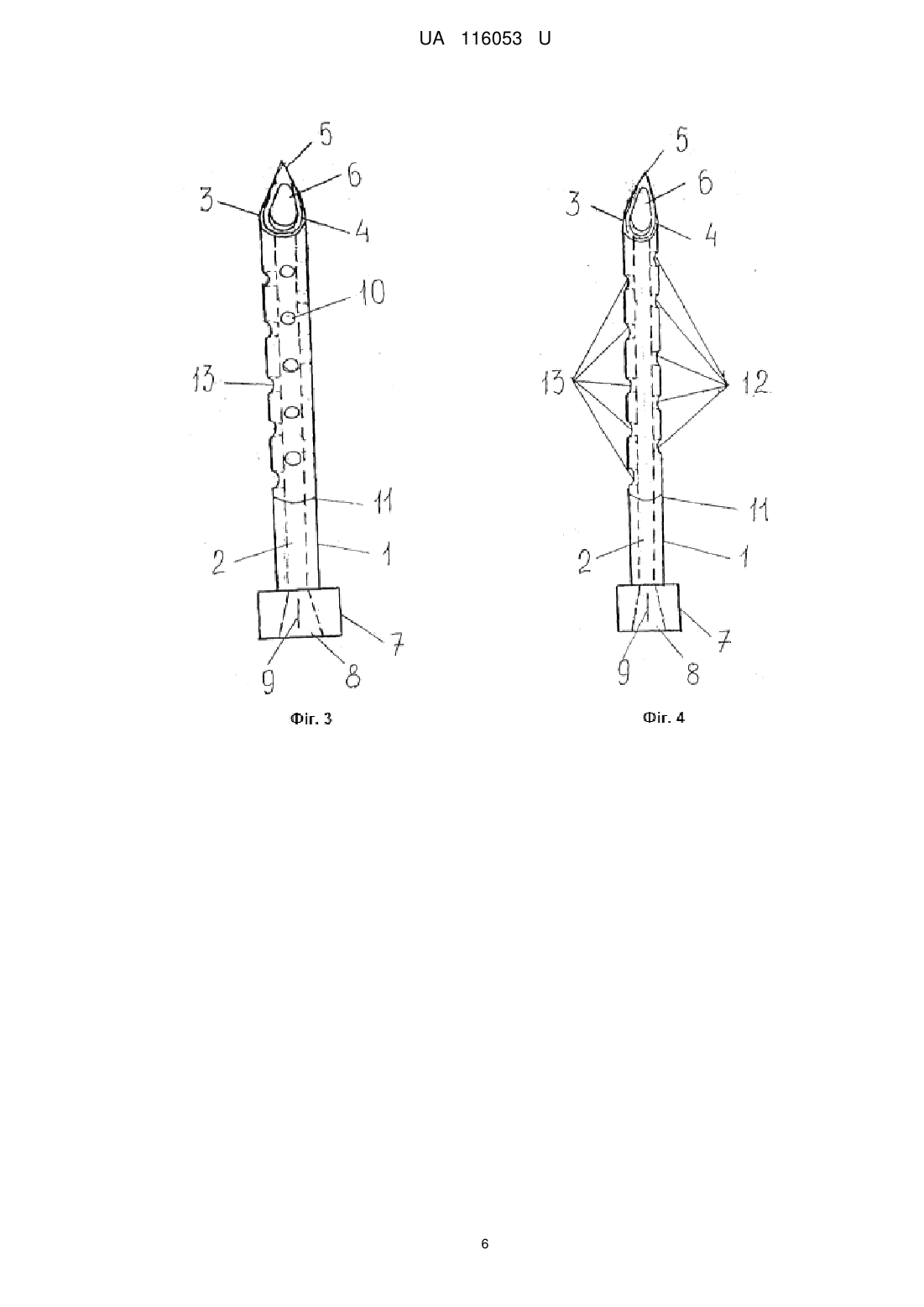

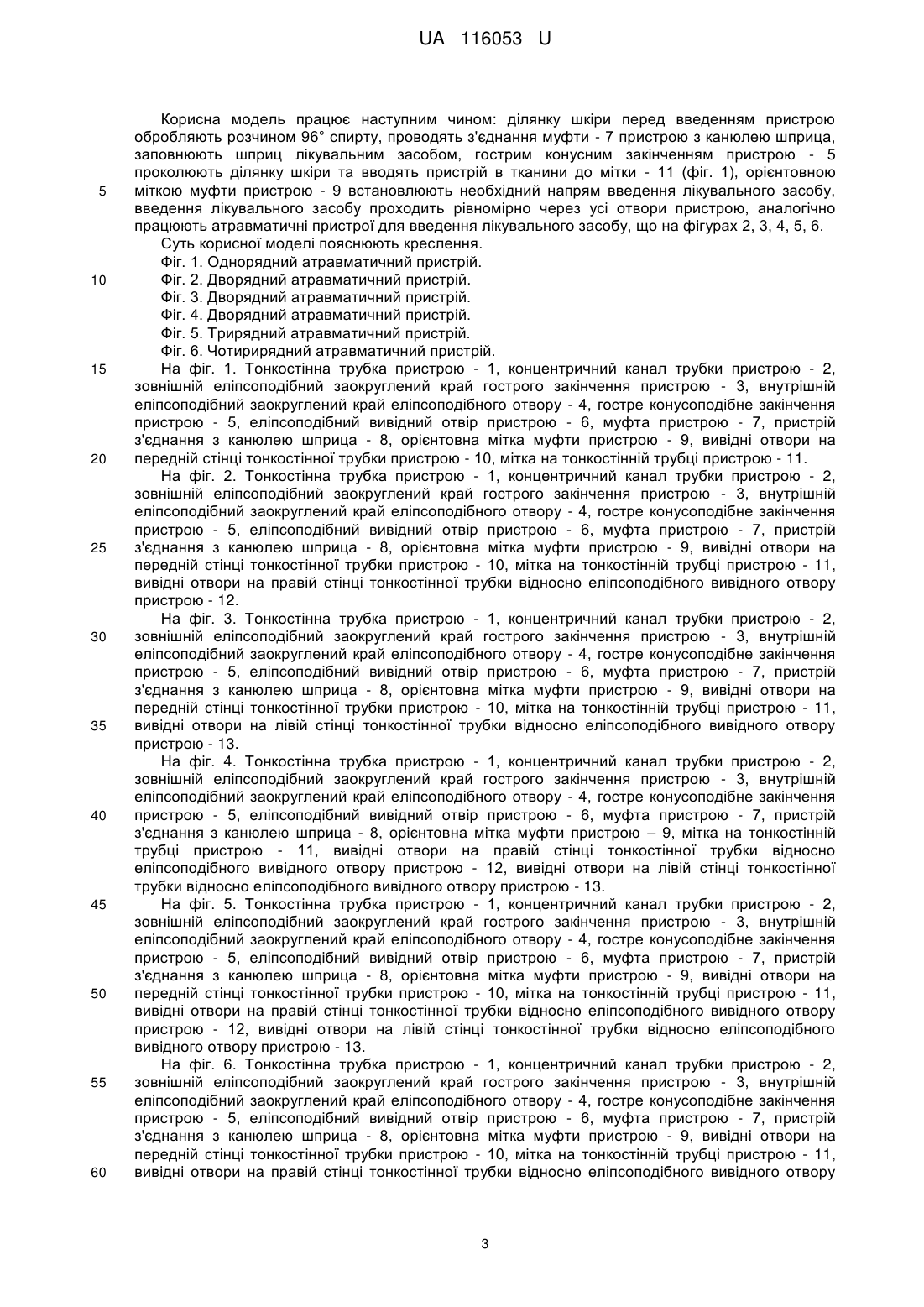

Реферат: UA 116053 U UA 116053 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувального засобу. Відома, найбільш близька до заявленого пристрою, голка містить металеву тонкостінну трубку з концентричним каналом, має загострений дистальний кінець, загострення виконано у вигляді скошеного зрізу під гострим кутом з конусним закінченням, що утворює зовнішню еліпсоподібну заокруглені поверхню з еліпсоподібним отвором, муфту з проксимального кінця для з'єднання з шприцом [1]. Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліптичноподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувальних засобів шляхом конструктивних змін дистального функціонального фрагмента, збільшивши довжину, та надати функцію виведення лікувальних засобів, завдяки яким досягають рівномірного введення з насиченням лікувальних засобів у велику ділянку тканин за одне введення. Задачу вирішують тим, що збільшують довжину трубки з концентричним каналом, загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом з конусним закінченням, що утворює зовнішні еліпсоподібні заокруглені поверхні з еліпсоподібним отвором, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами дві третини, проксимальний провідниковий одна третина пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках трубки, отвори одного діаметра з концентричним каналом пристрою, муфта містить мітку, що орієнтована на еліпсоподібний вивідний отвір пристрою, і передній ряд отворів, що орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку яка обмежує глибину введення пристрою в м'які тканини і визначають межі введення лікувального засобу, пристроєм досягають рівномірного, дозованого розподілення та насичення лікувального засобу у велику ділянку тканин за одне введення. Задачу вирішує подовжена трубка, яка умовно розділена на два фрагменти; дистальний функціональний з круглими отворами - 2/3 загальної довжини трубки, проксимальний провідниковий - 1/3 загальної довжини трубки, вивідні отвори розміщені на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів і розміщені спіралеподібно на певній відстані один від одного, вивідні отвори і концентричний канал трубки одного діаметра, муфта містить мітку, що орієнтована на еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, канал трубки концентричний; пристрій з одним рядом вивідних отворів, що локалізовані на передній стінці трубки, і орієнтований на еліпсоподібний вивідний отвір, і розповсюджується до обмежувальної мітки трубки; пристрій з одним рядом, що розміщений на передній стінці трубки і орієнтований на еліпсоподібний вивідний отвір, і розповсюджується до обмежувальної мітки трубки; пристрій з двома рядами, перший ряд - на передній стінці трубки і орієнтований на еліпсоподібний вивідний отвір, і розповсюджується до обмежувальної мітки трубки, другий ряд - на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки трубки; пристрій з двома рядами, перший ряд - на передній стінці трубки і орієнтований на еліпсоподібний вивідний отвір, і розповсюджується до обмежувальної мітки трубки, другий ряд на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки трубки; пристрій з двома рядами, перший ряд - на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки трубки, другий ряд - на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки трубки; пристрій з трьома рядами, перший ряд - на передній стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки, другий ряд - на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки трубки, третій ряд - на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки трубки; пристрій з чотирма рядами, перший ряд - на передній стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки трубки, другий ряд - на правій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки трубки, третій ряд - на задній стінці трубки відносно еліпсоподібного вивідного отвору і 1 UA 116053 U 5 10 15 20 25 30 35 40 45 50 55 розповсюджується до обмежувальної мітки трубки, четвертий ряд - на лівій стінці трубки відносно еліпсоподібного вивідного отвору і розповсюджується до обмежувальної мітки трубки. Задачу вирішує пристрій тим, що має збільшену довжину трубки з концентричним каналом, довжина трубки становить 150,0 мм і умовно розділена на два фрагменти; дистальний функціональний з круглими отворами - 2/3 - 100,0 мм загальної довжини трубки, проксимальний провідниковий - 1/3 - 50,0 мм загальної довжини трубки, вивідні отвори виконані одного діаметра на передній, лівій, задній, правій стінках трубки у вигляді одного, двох, трьох, чотирьох, рядів, і розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу, трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини, канал трубки концентричний; однорядний атравматичний пристрій, що містить (фіг. 1) тонкостінну трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11; дворядний атравматичний пристрій, що містить (фіг. 2) тонкостінну трубка у пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на правій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 12; дворядний атравматичний пристрій, що містить (фіг. 3) тонкостінну трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на лівій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 13; дворядний атравматичний пристрій, що містить (фіг. 4) тонкостінну трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці пристрою -11, вивідні отвори на правій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 12, вивідні отвори на лівій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 13; трьохрядний атравматичний пристрій, що містить (фіг. 5) тонкостінну трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - З, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою -11, вивідні отвори на правій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 12, вивідні отвори на лівій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 13; чотирьохрядний атравматичний пристрій, що містить (фіг. 6) тонкостінну трубку пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на правій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 12, вивідні отвори на лівій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 13, вивідні отвори на задній стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 14. 2 UA 116053 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель працює наступним чином: ділянку шкіри перед введенням пристрою обробляють розчином 96° спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим конусним закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (фіг. 1), орієнтовною міткою муфти пристрою - 9 встановлюють необхідний напрям введення лікувального засобу, введення лікувального засобу проходить рівномірно через усі отвори пристрою, аналогічно працюють атравматичні пристрої для введення лікувального засобу, що на фігурах 2, 3, 4, 5, 6. Суть корисної моделі пояснюють креслення. Фіг. 1. Однорядний атравматичний пристрій. Фіг. 2. Дворядний атравматичний пристрій. Фіг. 3. Дворядний атравматичний пристрій. Фіг. 4. Дворядний атравматичний пристрій. Фіг. 5. Трирядний атравматичний пристрій. Фіг. 6. Чотирирядний атравматичний пристрій. На фіг. 1. Тонкостінна трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11. На фіг. 2. Тонкостінна трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на правій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 12. На фіг. 3. Тонкостінна трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на лівій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 13. На фіг. 4. Тонкостінна трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца -8, орієнтовна мітка муфти пристрою – 9, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на правій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 12, вивідні отвори на лівій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 13. На фіг. 5. Тонкостінна трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на правій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 12, вивідні отвори на лівій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 13. На фіг. 6. Тонкостінна трубка пристрою - 1, концентричний канал трубки пристрою - 2, зовнішній еліпсоподібний заокруглений край гострого закінчення пристрою - 3, внутрішній еліпсоподібний заокруглений край еліпсоподібного отвору - 4, гостре конусоподібне закінчення пристрою - 5, еліпсоподібний вивідний отвір пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці тонкостінної трубки пристрою - 10, мітка на тонкостінній трубці пристрою - 11, вивідні отвори на правій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору 3 UA 116053 U 5 10 пристрою - 12, вивідні отвори на лівій стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 13, вивідні отвори на задній стінці тонкостінної трубки відносно еліпсоподібного вивідного отвору пристрою - 14. При використанні запропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розподілення лікувального засобу у велику ділянку тканини за одне введення та скорочує термін проведення маніпуляційної дії. Джерело інформації: 1. Патент UA 101509, МПК А61М5/32 (2006.01). Атравматична внутрішньовенна голка. /Коптюх В.В., Комар П.В., Питнер М.Г., Веселовський Т.С., Стадник С.Л., Коптюх В.В., Дуве Д.М. (UA) № u201504983; заявл. 21.05.2015; опубл. 10.09.2015. Бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Атравматичниий пристрій для введення лікувального засобу, що містить металеву тонкостінну трубку з концентричним каналом, що має загострений дистальний кінець, загострення виконано у вигляді скошеного зрізу під гострим кутом з конусним закінченням, що утворює зовнішні еліпсоподібні заокруглені поверхні з еліпсоподібним отвором, муфту з проксимального кінця для з'єднання з шприцом, який відрізняється тим, що довжина становить 150,0 мм та умовно розділена на два фрагменти; дистальний функціональний - 100,0 мм від загальної довжини трубки та дистальний провідниковий - 50,0 мм від загальної довжини трубки; на стінках дистального функціонального фрагменту виконані вивідні отвори; муфта містить мітку, орієнтовану на еліптичноподібний отвір пристрою і передній ряд вивідних отворів, яка є орієнтиром напряму витоку лікувального засобу; тонкостінна трубка має обмежувальну мітку, яка є орієнтиром глибини введення пристрою в м'які тканини і визначає межі введення лікувальних засобів. 4 UA 116053 U 5 UA 116053 U 6 UA 116053 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
