Замок

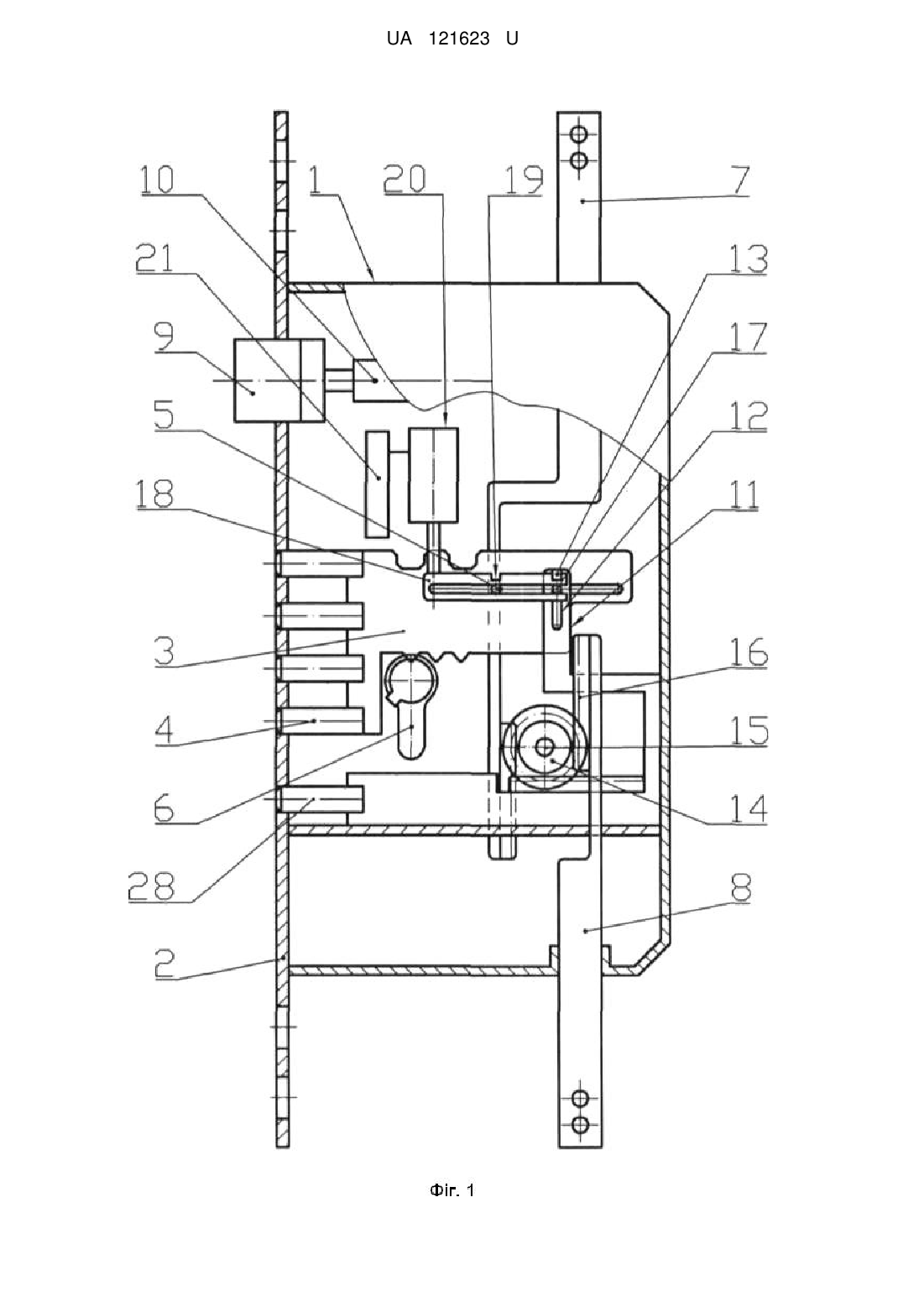

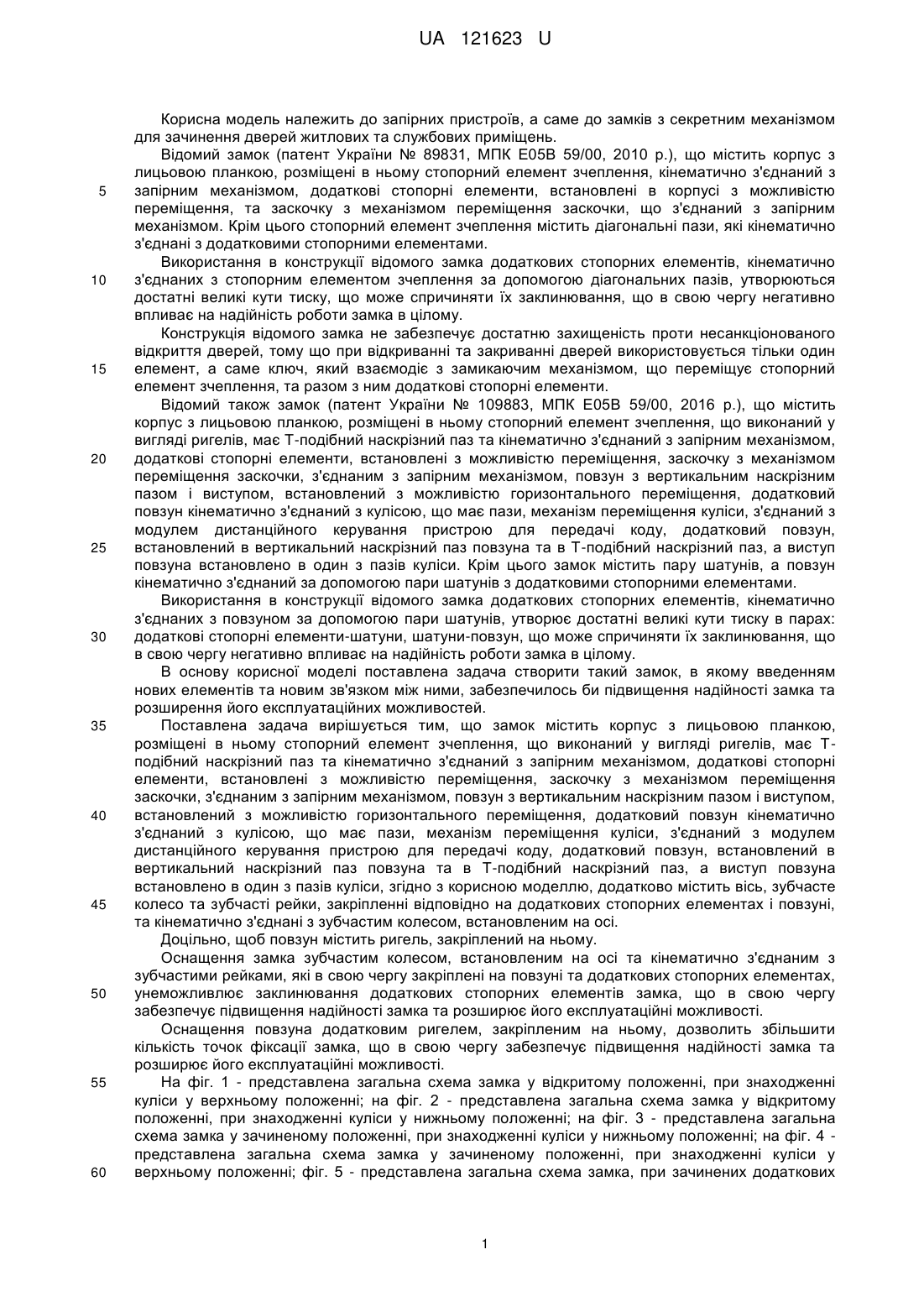

Реферат: Замок містить корпус з лицьовою планкою, розміщені в ньому стопорний елемент зчеплення, що виконаний у вигляді ригелів, має Т-подібний наскрізний паз та кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені з можливістю переміщення, заскочку з механізмом переміщення заскочки, з'єднаним з запірним механізмом, повзун з вертикальним наскрізним пазом і виступом, встановлений з можливістю горизонтального переміщення, додатковий повзун кінематично з'єднаний з кулісою, що має пази, механізм переміщення куліси, з'єднаний з модулем дистанційного керування пристрою для передачі коду, додатковий повзун, встановлений в вертикальний наскрізний паз повзуна та в Т-подібний наскрізний паз. Виступ повзуна встановлено в один з пазів куліси. Замок додатково містить вісь, зубчасте колесо та зубчасті рейки, закріплені відповідно на додаткових стопорних елементах і повзуні, та кінематично з'єднані з зубчастим колесом, встановленим на осі. UA 121623 U (54) ЗАМОК UA 121623 U UA 121623 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до запірних пристроїв, а саме до замків з секретним механізмом для зачинення дверей житлових та службових приміщень. Відомий замок (патент України № 89831, МПК Е05В 59/00, 2010 р.), що містить корпус з лицьовою планкою, розміщені в ньому стопорний елемент зчеплення, кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені в корпусі з можливістю переміщення, та заскочку з механізмом переміщення заскочки, що з'єднаний з запірним механізмом. Крім цього стопорний елемент зчеплення містить діагональні пази, які кінематично з'єднані з додатковими стопорними елементами. Використання в конструкції відомого замка додаткових стопорних елементів, кінематично з'єднаних з стопорним елементом зчеплення за допомогою діагональних пазів, утворюються достатні великі кути тиску, що може спричиняти їх заклинювання, що в свою чергу негативно впливає на надійність роботи замка в цілому. Конструкція відомого замка не забезпечує достатню захищеність проти несанкціонованого відкриття дверей, тому що при відкриванні та закриванні дверей використовується тільки один елемент, а саме ключ, який взаємодіє з замикаючим механізмом, що переміщує стопорний елемент зчеплення, та разом з ним додаткові стопорні елементи. Відомий також замок (патент України № 109883, МПК Е05В 59/00, 2016 р.), що містить корпус з лицьовою планкою, розміщені в ньому стопорний елемент зчеплення, що виконаний у вигляді ригелів, має Т-подібний наскрізний паз та кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені з можливістю переміщення, заскочку з механізмом переміщення заскочки, з'єднаним з запірним механізмом, повзун з вертикальним наскрізним пазом і виступом, встановлений з можливістю горизонтального переміщення, додатковий повзун кінематично з'єднаний з кулісою, що має пази, механізм переміщення куліси, з'єднаний з модулем дистанційного керування пристрою для передачі коду, додатковий повзун, встановлений в вертикальний наскрізний паз повзуна та в Т-подібний наскрізний паз, а виступ повзуна встановлено в один з пазів куліси. Крім цього замок містить пару шатунів, а повзун кінематично з'єднаний за допомогою пари шатунів з додатковими стопорними елементами. Використання в конструкції відомого замка додаткових стопорних елементів, кінематично з'єднаних з повзуном за допомогою пари шатунів, утворює достатні великі кути тиску в парах: додаткові стопорні елементи-шатуни, шатуни-повзун, що може спричиняти їх заклинювання, що в свою чергу негативно впливає на надійність роботи замка в цілому. В основу корисної моделі поставлена задача створити такий замок, в якому введенням нових елементів та новим зв'язком між ними, забезпечилось би підвищення надійності замка та розширення його експлуатаційних можливостей. Поставлена задача вирішується тим, що замок містить корпус з лицьовою планкою, розміщені в ньому стопорний елемент зчеплення, що виконаний у вигляді ригелів, має Тподібний наскрізний паз та кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені з можливістю переміщення, заскочку з механізмом переміщення заскочки, з'єднаним з запірним механізмом, повзун з вертикальним наскрізним пазом і виступом, встановлений з можливістю горизонтального переміщення, додатковий повзун кінематично з'єднаний з кулісою, що має пази, механізм переміщення куліси, з'єднаний з модулем дистанційного керування пристрою для передачі коду, додатковий повзун, встановлений в вертикальний наскрізний паз повзуна та в Т-подібний наскрізний паз, а виступ повзуна встановлено в один з пазів куліси, згідно з корисною моделлю, додатково містить вісь, зубчасте колесо та зубчасті рейки, закріпленні відповідно на додаткових стопорних елементах і повзуні, та кінематично з'єднані з зубчастим колесом, встановленим на осі. Доцільно, щоб повзун містить ригель, закріплений на ньому. Оснащення замка зубчастим колесом, встановленим на осі та кінематично з'єднаним з зубчастими рейками, які в свою чергу закріплені на повзуні та додаткових стопорних елементах, унеможливлює заклинювання додаткових стопорних елементів замка, що в свою чергу забезпечує підвищення надійності замка та розширює його експлуатаційні можливості. Оснащення повзуна додатковим ригелем, закріпленим на ньому, дозволить збільшити кількість точок фіксації замка, що в свою чергу забезпечує підвищення надійності замка та розширює його експлуатаційні можливості. На фіг. 1 - представлена загальна схема замка у відкритому положенні, при знаходженні куліси у верхньому положенні; на фіг. 2 - представлена загальна схема замка у відкритому положенні, при знаходженні куліси у нижньому положенні; на фіг. 3 - представлена загальна схема замка у зачиненому положенні, при знаходженні куліси у нижньому положенні; на фіг. 4 представлена загальна схема замка у зачиненому положенні, при знаходженні куліси у верхньому положенні; фіг. 5 - представлена загальна схема замка, при зачинених додаткових 1 UA 121623 U 5 10 15 20 25 30 35 40 45 50 55 60 стопорних елементах; на фіг. 6 - представлена загальна схема замка у зачиненому положенні, без додаткових стопорних елементів; на фіг. 7 - представлена структурно-функціональна схема модуля дистанційного керування. Замок, що містить корпус 1 з лицьовою планкою 2 (фіг. 1-6), розміщені в ньому стопорний елемент зчеплення 3, що виконаний у вигляді ригелів 4 та має Т-подібний наскрізний паз 5, кінематично з'єднаний з запірним механізмом 6, додаткові стопорні елементи 7 і 8, встановлені в корпусі з можливістю переміщення, заскочку 9 з механізмом переміщення заскочки 10, що з'єднаний з запірним механізмом 6. Повзун 11 з вертикальним наскрізним пазом 12 та виступом 13, встановлений в корпусі 1 з можливістю горизонтального переміщення. Зубчасте колесо 14 встановлено на осі 15, зубчасті рейки 16, які кінематично з'єднані з зубчастим колесом 14 та відповідно закріплені на додаткових стопорних елементах 7 і 8 та повзуні 11. Вертикальний наскрізний паз 12 повзуна 11 кінематично з'єднаний за допомогою додаткового повзуна 17 з Тподібним наскрізним пазом 5 стопорного елемента зчеплення 3. Кулісу 18 з пазами 19 для виступу 13 повзуна 11 і механізмом 20 її переміщення, який з'єднаний з модулем дистанційного керування 21 пристрою передачі коду управління (на рисунку не показано), а куліса 18 кінематично з'єднана з додатковим повзуном 17. Модуль дистанційного керування 21, наприклад може містити приймальну антену 22, з'єднану з процесором 23 і блоком пам'яті 24 (фіг. 7), комутатор розподілу живлення 25 та блок живлення 26. Блок живлення 26 з'єднаний з процесором 23 та блоком пам'яті 24 за допомогою комутатора розподілу живлення 25. Також модуль дистанційного керування 21 містить автономне джерело живлення 27, яке з'єднано з комутатором розподілу живлення 25. При цьому процесор 23 з'єднаний з механізмом переміщення 20. Додатковий ригель 28 закріплений на повзуні 11. Замок працює наступним чином. Для переміщення заскочки 9 у корпусі 1 замка (фіг. 1), задіюють механізм переміщення заскочки 10 за допомогою ручки (на рисунку не показано) з'єднаної з ним, або застосовують за допомогою ключа (на рисунку не показано) запірний механізм 6, завдяки з'єднанню його з механізмом переміщення заскочки 10. У відкритому положенні замка ригелі 4 стопорного елемента зчеплення 3 та додаткові стопорні елементи 7, 8 знаходяться в корпусі 1, а куліса 18 та механізм переміщення куліси 20, знаходяться в початковому положенні, вісь додаткового повзуна 17 співпадає з віссю горизонтальної частини Т-подібного наскрізного паза 5 стопорного елемента зчеплення 3, та в одному з пазів 19 куліси 18 знаходиться виступ 13 повзуна 11. Для закривання дверей при використанні стопорного елемента зчеплення 3 з ригелями 4 та додатковими стопорними елементами 7, 8, виконують наступні дії: з пристрою передачі коду управління (на рисунку не показано) подається сигнал на модуль дистанційного керування 21 (фіг. 7), а разом і на приймальну антену 22, який обробляється програмою процесора 23, що знаходиться в оперативній пам'яті блока 24, якщо код співпадає, то процесор 23 дає сигнал на переміщення механізму переміщення 20 куліси 18 для забезпечення цих всіх операцій на оперативну пам'ять блока 24 процесора 23 подається живлення з комутатора 25 від блока живлення 26 або автономного джерела живлення 27. При цьому куліса 18 переміщається в задане положення, коли вісь додаткового повзуна 17 співпадає з нижньою віссю вертикальної частини Т-подібного наскрізного паза 5 стопорного елемента зчеплення 3, а виступ 13 повзуна 11 виходить з паза 19 куліси 18 (фіг. 2). Наступним кроком за допомогою ключа (на фіг. не показано) застосовують запірний механізм 6, та переміщують стопорний елемент зчеплення 3 з ригелями 4, який в свою чергу переміщує додатковий повзун 17, а разом з ним і повзун 11, який за допомогою зубчастої рейки 16 приводить в обертальний рух зубчасте колесо 14 відносно осі 15, також разом з повзуном 11 переміщення отримує і додатковий ригель 28. Зубчасте колесо 14 приводить в поступальний рух інші зубчасті рейки 16, які в свою чергу переміщують додаткові стопорні елементи 7, 8, що приводить замок в зачинене положення (фіг. 3). Після цього куліса 18 переміщається в задане положення, коли вісь додаткового повзуна 17 співпадає з верхньою віссю вертикальної частини Т-подібного наскрізного паза 5 стопорного елемента зчеплення 3, а виступ 13 повзуна 11 знаходиться в другому пазу 19 куліси 18 (фіг. 4). Відчинення замка в положенні, коли вісь додаткового повзуна 17 співпадає з віссю горизонтальної частини Т-подібного наскрізного паза 5 стопорного елемента зчеплення 3 повністю не можливе, так як відсутнє кінематичне з'єднання повзуна 11 з стопорним елементом зчеплення 3, в даному випадку при відчиненні дверей за допомогою ключа (на рисунку не показано) запірний механізм 6, перемістить тільки стопорний елемент зчеплення 3 з ригелями 4, а додаткові стопорні елементи 7, 8, разом з додатковим повзуном 17, повзуном 11 та додатковим ригелем 28 - залишаться нерухомими. Випадкове переміщення повзуна 11 забезпечує виступ 13 повзуна 11, який знаходиться в одному з пазів 19 куліси 18 (фіг. 5). Тому для відкриття дверей з пристрою передачі коду управління (на фіг. не показано) подається 2 UA 121623 U 5 10 15 20 сигнал на модуль дистанційного керування 21 (фіг. 7), а разом і на приймальну антену 22, який обробляється програмою процесора 23, що знаходиться в оперативній пам'яті блока 24. Якщо код співпадає, то процесор 23 дає сигнал на переміщення механізму переміщення 20 куліси 18 для забезпечення цих всіх операцій на оперативну пам'ять блока 24 процесора 23, подається живлення за допомогою комутатора 25 від блока живлення 26 або автономного джерела живлення 27. Куліса 18 переміщується в задане положення, при цьому вісь додаткового повзуна 17 співпадає з нижньою віссю вертикальної частини Т-подібного наскрізного паза 5 стопорного елемента зчеплення 3, а виступ 13 повзуна 11 виходить з паза 19 куліси 18 (фіг. 3). Далі застосовують ключ (на рисунку не показано), який переміщує запірний механізм 6 разом з повзуном 11, за допомогою кінематичного з'єднання їх додатковим повзуном 17, що переміщає в початкове положення ригелі 4, додатковий ригель 28 і додаткові стопорні елементи 7, 8, завдяки їх кінематичному з'єднанню з повзуном 11 за допомогою зубчастих рейок 16 та зубчастого колеса 14. При переміщенні куліси 18 в початкове положення, вісь додаткового повзуна 17 співпадає з віссю горизонтальної частини Т-подібного наскрізного паза 5 стопорного елемента зчеплення 3, а виступ 13 повзуна 11 знаходиться в пазу 19 куліси 18 (фіг. 1). Для закривання дверей при використанні стопорного елемента зчеплення 3 з ригелями 4 без переміщення додаткових стопорних елементів 7, 8, виконують наступні дії: за допомогою ключа (на рисунку не показано) застосовують запірний механізм 6 та переміщують стопорний елемент зчеплення 3 з ригелями 4, а додаткові стопорні елементи 7, 8, повзун 11, зубчасті рейки 16 та зубчасте колесо 14 залишаються нерухомими в початковому положенні (фіг. 6). Запобігання випадковому переміщенню повзуна 11, забезпечує виступ 13 повзуна 11, який знаходиться в одному з пазів 19 куліси 18 (фіг. 6). Запропонована конструкція замка дозволяє забезпечити підвищення надійності замка та розширює його експлуатаційні можливості. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Замок, що містить корпус з лицьовою планкою, розміщені в ньому стопорний елемент зчеплення, що виконаний у вигляді ригелів, має Т-подібний наскрізний паз та кінематично з'єднаний з запірним механізмом, додаткові стопорні елементи, встановлені з можливістю переміщення, заскочку з механізмом переміщення заскочки, з'єднаним з запірним механізмом, повзун з вертикальним наскрізним пазом і виступом, встановлений з можливістю горизонтального переміщення, додатковий повзун кінематично з'єднаний з кулісою, що має пази, механізм переміщення куліси, з'єднаний з модулем дистанційного керування пристрою для передачі коду, додатковий повзун, встановлений в вертикальний наскрізний паз повзуна та в Т-подібний наскрізний паз, а виступ повзуна встановлено в один з пазів куліси, який відрізняється тим, що додатково містить вісь, зубчасте колесо та зубчасті рейки, закріплені відповідно на додаткових стопорних елементах і повзуні, та кінематично з'єднані з зубчастим колесом, встановленим на осі. 2. Замок за п. 1, який відрізняється тим, що повзун містить ригель, закріплений на ньому. 3 UA 121623 U 4 UA 121623 U 5 UA 121623 U 6 UA 121623 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
