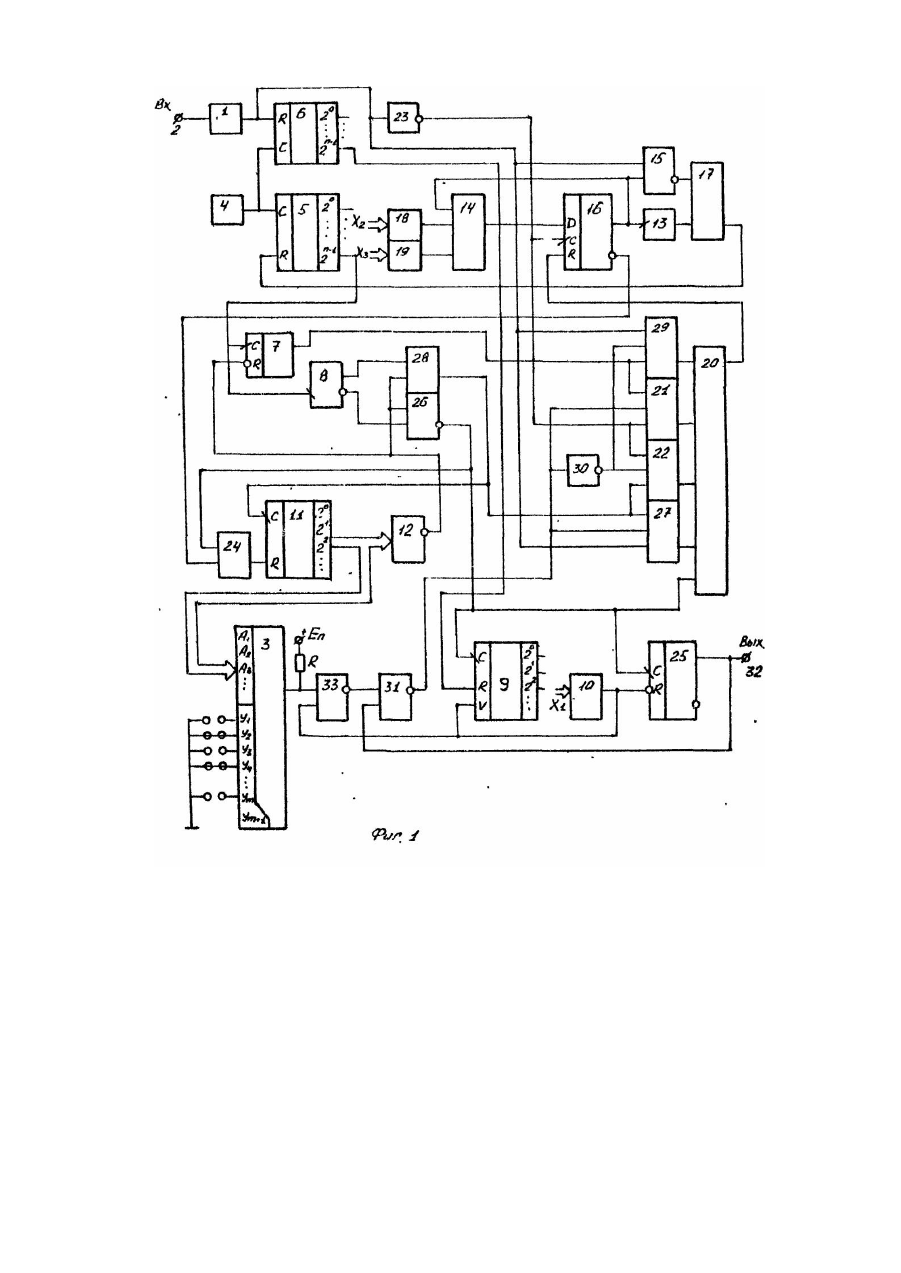

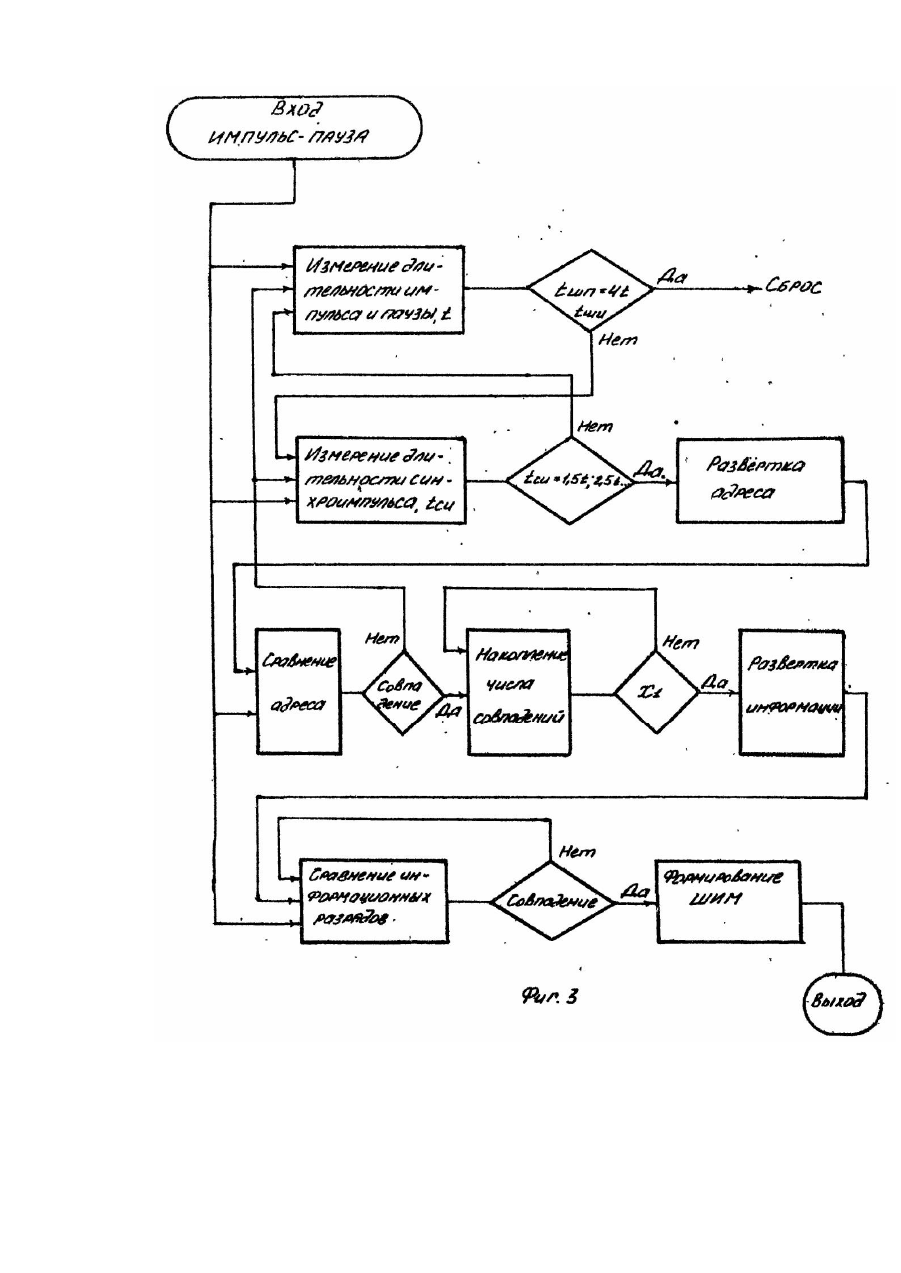

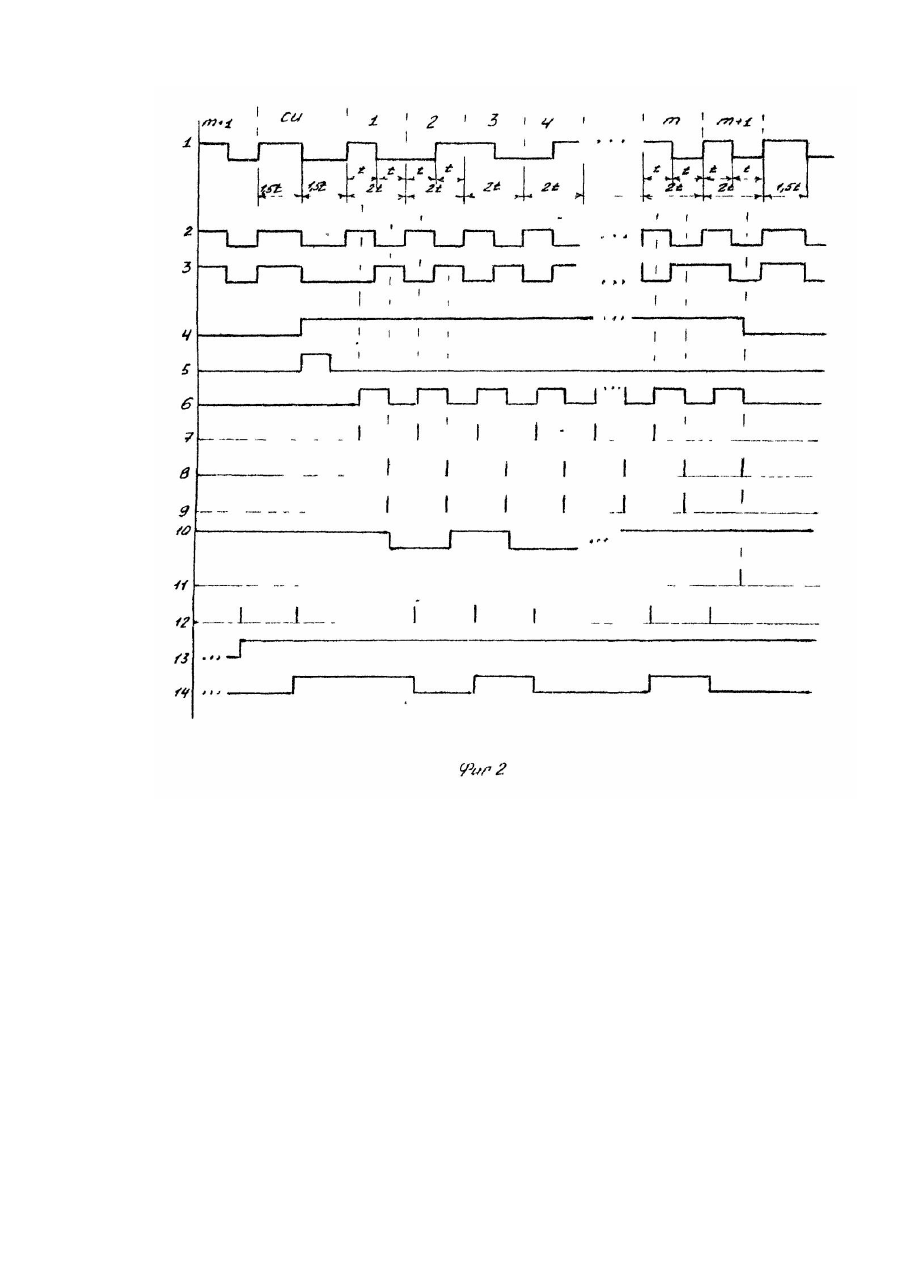

Адресний пристрій синхронізації фазоманіпульованої m – розрядної імпульсної послідовності та перетворення її в широтно-імпульсний сигнал

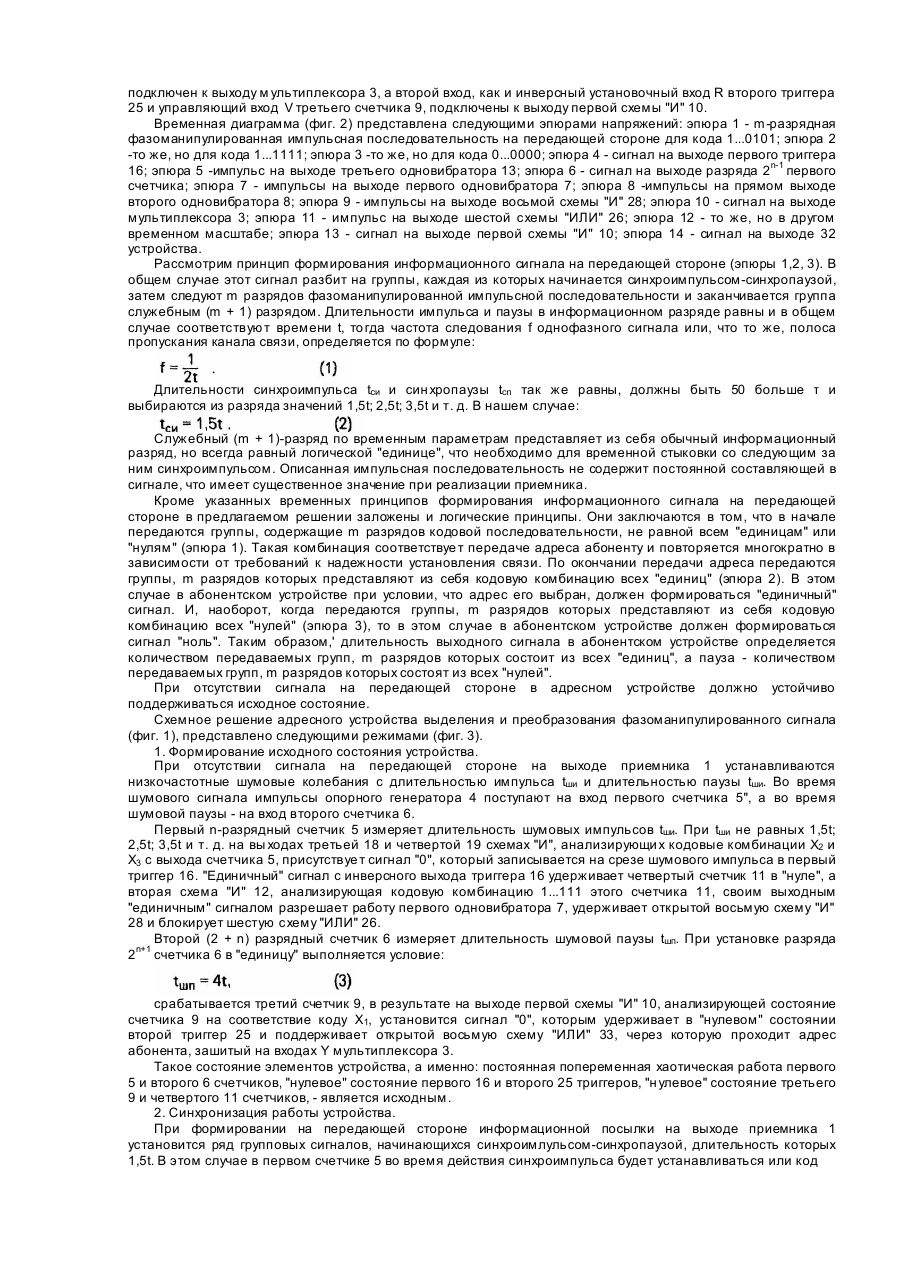

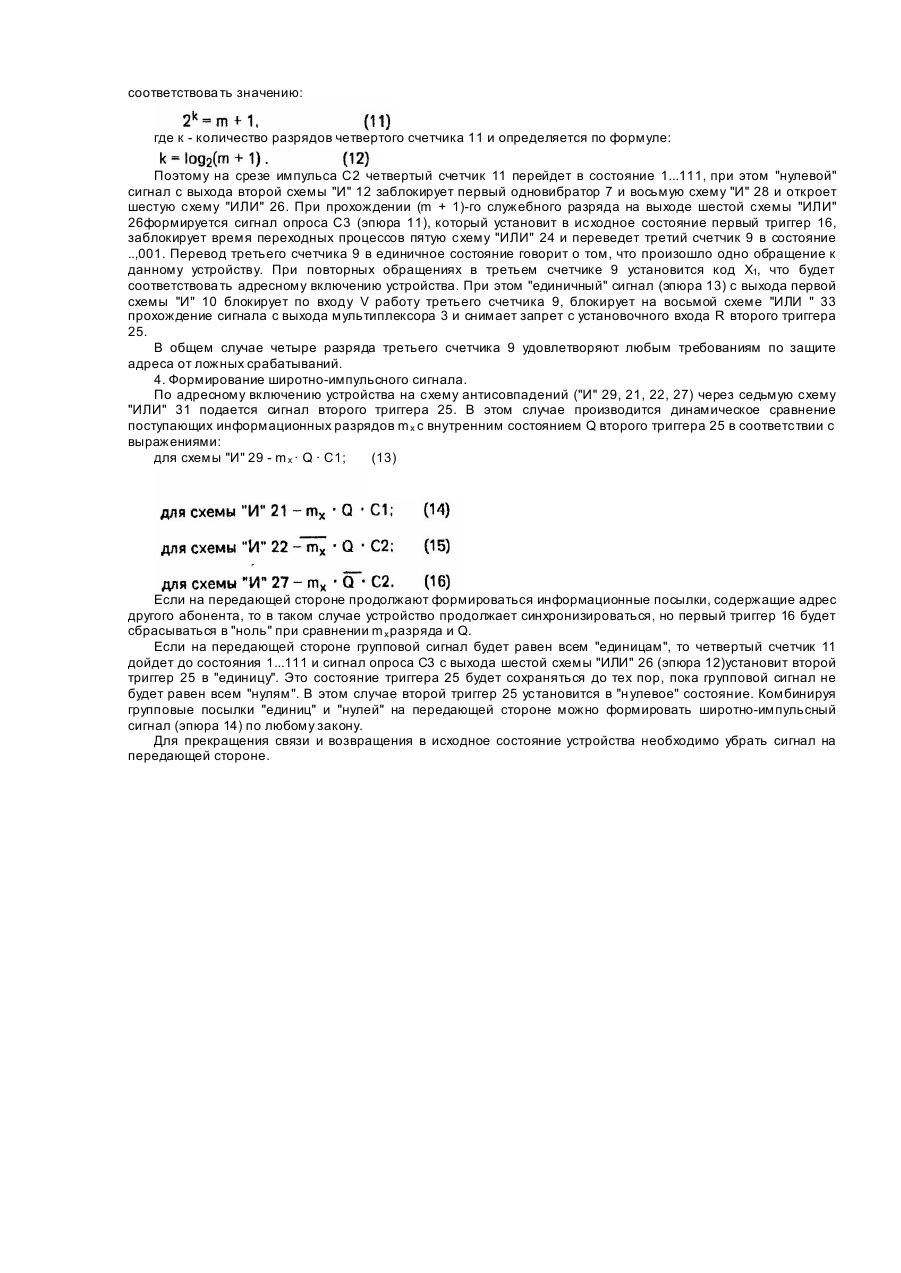

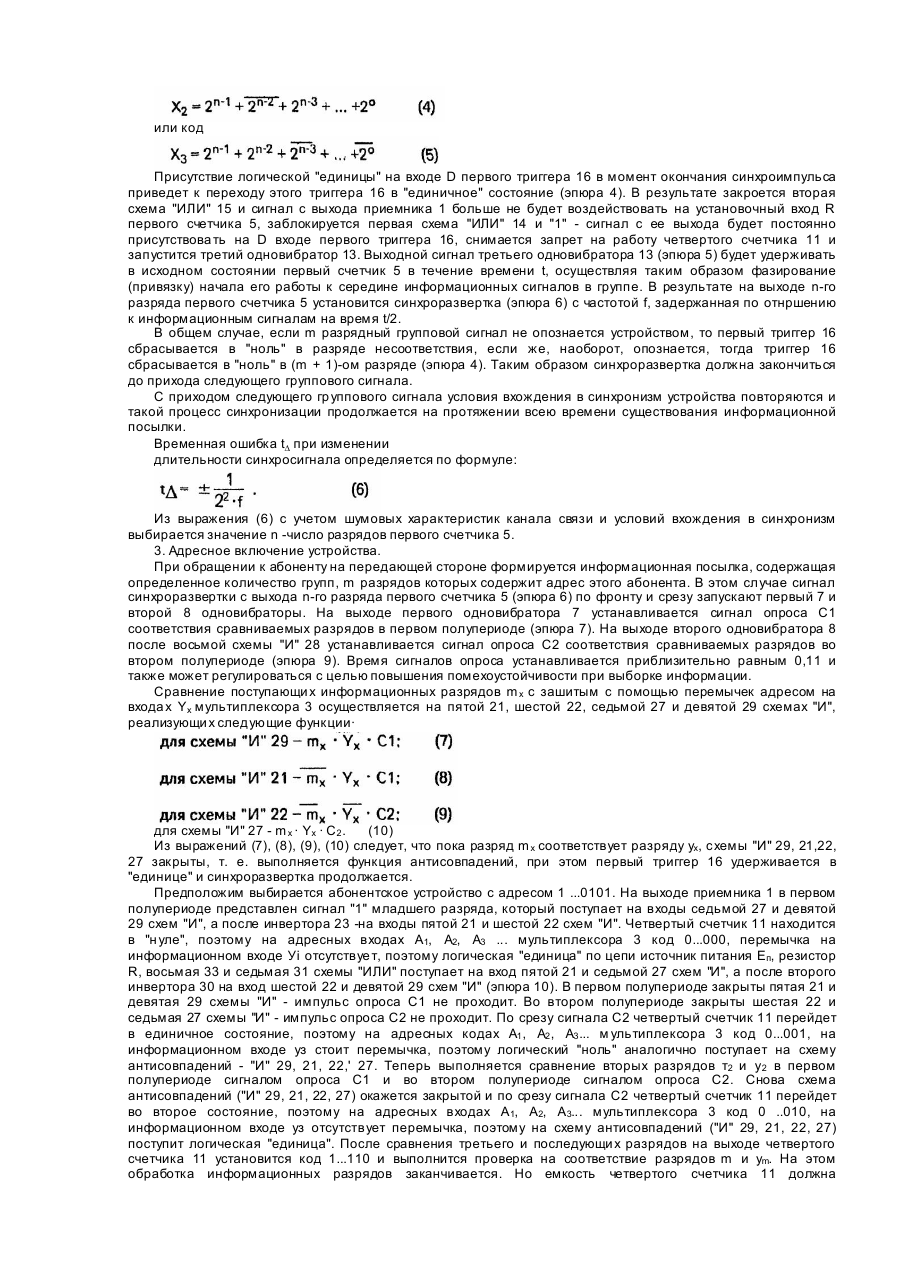

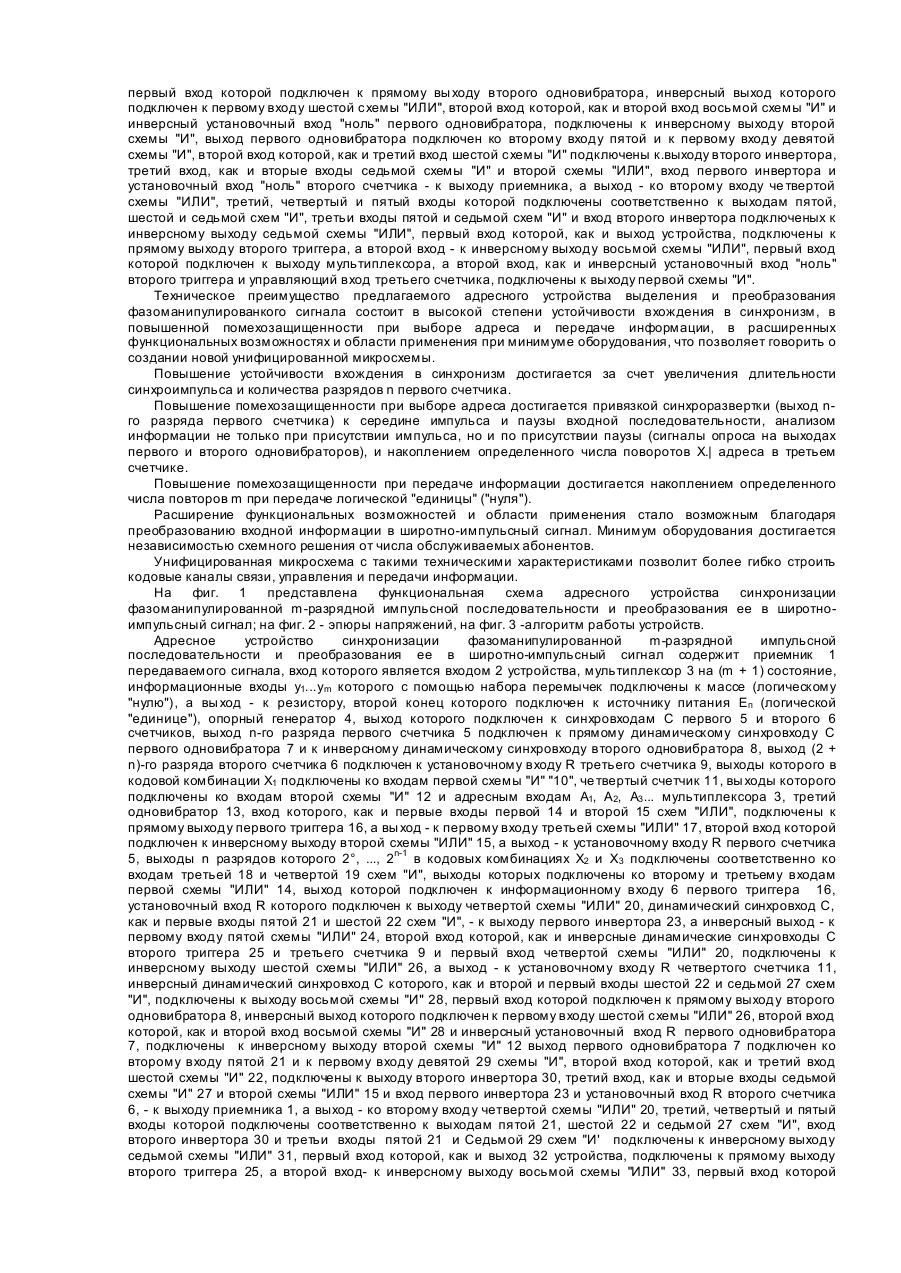

Изобретение относится к технике связи и может быть использовано для приема и преобразования синхронных дискретных сообщений в проводных, радиорелейных, космических и оптических линиях связи. Известно устройство цикловой синхронизации [Авт. св. № 1335121, кл. Η 04 L7/08], содержащее генератор, регистр сдвига, дешифратор, два анализатора, три накопителя, блок управления, делитель частоты и два блока совпадения, в котором повышается помехоустойчивость выделения синхросигнала благодаря введению блоков совпадений. Поскольку процесс выделения синхросигнала в устройстве не связан с анализом передаваемой информации, то возможна ложная привязка, а сам генератор фазируется при прохождении группового сигнала, что ведет к потере передаваемой информации. По этим причинам такой под--ход в предлагаемом решении исключен. Известно устройство для анализа адресной посылки [Авт. св. № 1391482, кл. Η 04 Q 5/16], содержащее регистр сдвига, блок выделения синхроимпульсов, генератор тактовых импульсов, блок сумматоров, блок установки номера, коммутатор, триггер стробирования, делитель частоты с переменным коэффициентом деления, блок задержки, счетчик позиций и триггер памяти. Расширение адресной посылки в указанном устройстве ведет к увеличению оборудования и может быть использовано для создания унифицированной микросхемы. Наиболее близким по совокупности признаков к заявляемому адресному устройству синхронизации фазоманипулированной импульсной последовательности и преобразования ее в широтно-импульсный сигнал является радиоохранное устройство [Ж. "Радиолюбитель", 10/91, НТК "Инфотех", Минск], содержащее (фиг. 4) приемник радиосигнала ПРМ, вход которого является входом устройства, а выход подключен к информационному входу D первого·регистра D1.1 и дифференциатору переднего фронта, собранного на элементах "исключающее ИЛИ" D4.1.2, выход которого подключен к одновибратору, собранному на триггере D5.1, прямой выход которого подключен к узлу формирования "сброса", собранного на транзисторе VT1, выход которого подключен к установочным входам R регистров D1, D2, D3, синхровходы С которых подключены к инверсному выходу одновибратора D5.1, выход Q4 первого регистра D1.1 подключен к информационному входу D второго регистра D1.2, выход Q4 которого подключен к информационному входу D третьего регистра D2.1, выход Q4 которого подключен к информационному входу D четвертого регистра D2.2, выход Q4 которого подключен к информационному входу D пятого регистра D3.1, выход СЦ которого подключен к информационному входу D шестого регистра D3.2, а выходы Q-|, Q2, Q3. Q4 линейки регистров D1, D2, D3 в кодовой комбинации 1101 0110 1000 011 подключены к схеме совпадения, собранной на элементах D6, D7, вы ход которой поступает на синхровход С JK-триггера D5.2, К-вход которого подключен к логическому "нулю", J-вход - к логической "единице", установочный вход R в кнопке "сброса" SB1, а выход является сигнальным выходом устройства. Адресная информация передается абоненту в "манчестерском" коде, причем тактовая частота в виде коротких импульсов замешивается в информационную посылку, а сигнал "сброс" передается длительной паузой. Для реализации описанного радиоохранного устройства необходима широкая полоса пропускания канала связи; в сигнале должны отсутствовать помехи, чтобы выделять на фронтах синхросигнал: повышенная надежность выбора адресата достигается увеличением разрядности в линейке регистров, что связано с увеличением количества оборудования: нужны дополнительные схемные решения для организации приема и образования информации. По этим причинам оно не может быть использовано для создания унифицированной микросхемы. В основу изобретения поставлена задача создания адресного устройства синхронизации фазоманипулированной m-разрядной импульсной последовательности и преобразования ее в широтноимпульсный сигнал, в котором новое расположение элементов и связей между ними позволяют повысить устойчивость вхождения в синхронизм, помехозащищенность при выборе адреса и передаче информации, расширить функциональные возможности и область применения при минимуме оборудования, создать новую унифицированную микросхему. Такой технический результат может быть достигнут тем, что в адресном устройстве синхронизации фазоманипулированной m-разрядной импульсной последовательности и преобразования ее в широтноимпульсный сигнал, содержащем приемник, вход которого является входом устройства, мультиплексор на m + 1 состояние, информационные входы y1 ...уm которого с помощью набора перемычек подключены к логическому "нулю", а выход - к резистору, второй конец которого подключен к логической "единице", опорный генератор, выход которого1 подключен к синхровходам первого и второго счетчиков, выход η-го разряда первого счетчика подключен к прямому и инверсному динамическим синхровходам соответственно первого и второго одновибраторов, выход (2 + n)-го разряда второго счетчика подключен к установочному входу "ноль" третьего счетчика, выходы которого в кодовой комбинации X1 подключены ко входам первой схемы "И", четвертый счетчик, выходы которого подключен ко входам второй схемы "И" и адресным входам мультиплексора, согласно изобретению введены дополнительно два триггера, семь схем "И", и восемь схем "ИЛИ"', два инвертора и третий одновибратор, вход которого, как и первые входы первой и второй схем "ИЛИ", подключены к прямому выходу первого триггера, а выход -к первому входу третьей схемы "ИЛИ", второй вход которой подключен к инверсному выходу второй схемы "ИЛИ", а выход - к установочному входу "ноль" первого счетчика, выходы n разрядов которого в кодовых комбинациях Х2 и X3 подключены соответственно ко входам третьей и четвертой схем "И", выходы которых подключены ко второму и третьему входам первой схемы "ИЛИ", выход которой подключен к информационному входу первого триггера, установочный вход "ноль" которого подключен к выходу четвертой схемы "ИЛИ", динамический синхровход, как и первые входы пятой и шестой схем "И", - к выходу первого инвертора, а инверсный выход - к первому входу пятой схемы "ИЛИ", второй вход которой, как и инверсные динамические синхровходы второго триггера и третьего счетчика и первый вход четвертой схемы "ИЛИ", подключены к инверсному выходу шестой схемы "ИЛИ, а выход - к установочному входу "ноль" четвертого счетчика, инверсный динамический синхровход которого, как и второй и первый входы шестой и седьмой схем "И", подключены к выходу восьмой схемы "И", первый вход которой подключен к прямому вы ходу второго одновибратора, инверсный выход которого подключен к первому входу шестой схемы "ИЛИ", второй вход которой, как и второй вход восьмой схемы "И" и инверсный установочный вход "ноль" первого одновибратора, подключены к инверсному выходу второй схемы "И", выход первого одновибратора подключен ко второму входу пятой и к первому входу девятой схемы "И", второй вход которой, как и третий вход шестой схемы "И" подключены к.выходу второго инвертора, третий вход, как и вторые входы седьмой схемы "И" и второй схемы "ИЛИ", вход первого инвертора и установочный вход "ноль" второго счетчика - к выходу приемника, а выход - ко второму входу че твертой схемы "ИЛИ", третий, четвертый и пятый входы которой подключены соответственно к выходам пятой, шестой и седьмой схем "И", третьи входы пятой и седьмой схем "И" и вход второго инвертора подключеных к инверсному выходу седьмой схемы "ИЛИ", первый вход которой, как и выход устройства, подключены к прямому выходу второго триггера, а второй вход - к инверсному выходу восьмой схемы "ИЛИ", первый вход которой подключен к выходу мультиплексора, а второй вход, как и инверсный установочный вход "ноль" второго триггера и управляющий вход третьего счетчика, подключены к выходу первой схемы "И". Техническое преимущество предлагаемого адресного устройства выделения и преобразования фазоманипулированкого сигнала состоит в высокой степени устойчивости вхождения в синхронизм, в повышенной помехозащищенности при выборе адреса и передаче информации, в расширенных функциональных возможностях и области применения при минимуме оборудования, что позволяет говорить о создании новой унифицированной микросхемы. Повышение устойчивости вхождения в синхронизм достигается за счет увеличения длительности синхроимпульса и количества разрядов n первого счетчика. Повышение помехозащищенности при выборе адреса достигается привязкой синхроразвертки (выход nго разряда первого счетчика) к середине импульса и паузы входной последовательности, анализом информации не только при присутствии импульса, но и по присутствии паузы (сигналы опроса на выходах первого и второго одновибраторов), и накоплением определенного числа поворотов Х.| адреса в третьем счетчике. Повышение помехозащищенности при передаче информации достигается накоплением определенного числа повторов m при передаче логической "единицы" ("нуля"). Расширение функциональных возможностей и области применения стало возможным благодаря преобразованию входной информации в широтно-импульсный сигнал. Минимум оборудования достигается независимостью схемного решения от числа обслуживаемых абонентов. Унифицированная микросхема с такими техническими характеристиками позволит более гибко строить кодовые каналы связи, управления и передачи информации. На фиг. 1 представлена функциональная схема адресного устройства синхронизации фазоманипулированной m-разрядной импульсной последовательности и преобразования ее в широтноимпульсный сигнал; на фиг. 2 - эпюры напряжений, на фиг. 3 -алгоритм работы устройств. Адресное устройство синхронизации фазоманипулированной m-разрядной импульсной последовательности и преобразования ее в широтно-импульсный сигнал содержит приемник 1 передаваемого сигнала, вход которого является входом 2 устройства, мультиплексор 3 на (m + 1) состояние, информационные входы y1...ym которого с помощью набора перемычек подключены к массе (логическому "нулю"), а вы ход - к резистору, второй конец которого подключен к источнику питания Еп (логической "единице"), опорный генератор 4, выход которого подключен к синхровходам С первого 5 и второго 6 счетчиков, выход n-го разряда первого счетчика 5 подключен к прямому динамическому синхровходу С первого одновибратора 7 и к инверсному динамическому синхровходу второго одновибратора 8, выход (2 + n)-го разряда второго счетчика 6 подключен к установочному входу R третьего счетчика 9, выходы которого в кодовой комбинации Χ1 подключены ко входам первой схемы "И" "10", че твертый счетчик 11, вы ходы которого подключены ко входам второй схемы "И" 12 и адресным входам А1, А2, A3 ... мультиплексора 3, третий одновибратор 13, вход которого, как и первые входы первой 14 и второй 15 схем "ИЛИ", подключены к прямому выходу первого триггера 16, а вы ход - к первому входу третьей схемы "ИЛИ" 17, второй вход которой подключен к инверсному выходу второй схемы "ИЛИ" 15, а выход - к установочному входу R первого счетчика 5, выходы n разрядов которого 2°, ..., 2n-1 в кодовых комбинациях Х2 и Х3 подключены соответственно ко входам третьей 18 и четвертой 19 схем "И", выходы которых подключены ко второму и третьему входам первой схемы "ИЛИ" 14, выход которой подключен к информационному входу 6 первого триггера 16, установочный вход R которого подключен к выходу четвертой схемы "ИЛИ" 20, динамический синхровход С, как и первые входы пятой 21 и шестой 22 схем "И", - к выходу первого инвертора 23, а инверсный выход - к первому входу пятой схемы "ИЛИ" 24, второй вход которой, как и инверсные динамические синхровходы С второго триггера 25 и третьего счетчика 9 и первый вход четвертой схемы "ИЛИ" 20, подключены к инверсному выходу шестой схемы "ИЛИ" 26, а выход - к установочному входу R четвертого счетчика 11, инверсный динамический синхровход С которого, как и второй и первый входы шестой 22 и седьмой 27 схем "И", подключены к выходу восьмой схемы "И" 28, первый вход которой подключен к прямому выходу второго одновибратора 8, инверсный выход которого подключен к первому входу шестой схемы "ИЛИ" 26, второй вход которой, как и второй вход восьмой схемы "И" 28 и инверсный установочный вход R первого одновибратора 7, подключены к инверсному выходу второй схемы "И" 12 выход первого одновибратора 7 подключен ко второму входу пятой 21 и к первому входу девятой 29 схемы "И", второй вход которой, как и третий вход шестой схемы "И" 22, подключены к выходу второго инвертора 30, третий вход, как и вторые входы седьмой схемы "И" 27 и второй схемы "ИЛИ" 15 и вход первого инвертора 23 и установочный вход R второго счетчика 6, - к выходу приемника 1, а выход - ко второму входу четвертой схемы "ИЛИ" 20, третий, четвертый и пятый входы которой подключены соответственно к выходам пятой 21, шестой 22 и седьмой 27 схем "И", вход второго инвертора 30 и третьи входы пятой 21 и Седьмой 29 схем "И' подключены к инверсному выходу седьмой схемы "ИЛИ" 31, первый вход которой, как и выход 32 устройства, подключены к прямому выходу второго триггера 25, а второй вход- к инверсному выходу восьмой схемы "ИЛИ" 33, первый вход которой подключен к выходу м ультиплексора 3, а второй вход, как и инверсный установочный вход R второго триггера 25 и управляющий вход V третьего счетчика 9, подключены к выходу первой схемы "И" 10. Временная диаграмма (фиг. 2) представлена следующими эпюрами напряжений: эпюра 1 - m-разрядная фазоманипулированная импульсная последовательность на передающей стороне для кода 1...0101; эпюра 2 -то же, но для кода 1...1111; эпюра 3 -то же, но для кода 0...0000; эпюра 4 - сигнал на выходе первого триггера 16; эпюра 5 -импульс на выходе третьего одновибратора 13; эпюра 6 - сигнал на выходе разряда 2 n-1 первого счетчика; эпюра 7 - импульсы на выходе первого одновибратора 7; эпюра 8 -импульсы на прямом выходе второго одновибратора 8; эпюра 9 - импульсы на выходе восьмой схемы "И" 28; эпюра 10 - сигнал на выходе мультиплексора 3; эпюра 11 - импульс на выходе шестой схемы "ИЛИ" 26; эпюра 12 - то же, но в другом временном масштабе; эпюра 13 - сигнал на выходе первой схемы "И" 10; эпюра 14 - сигнал на выходе 32 устройства. Рассмотрим принцип формирования информационного сигнала на передающей стороне (эпюры 1,2, 3). В общем случае этот сигнал разбит на группы, каждая из которых начинается синхроимпульсом-синхропаузой, затем следуют m разрядов фазоманипулированной импульсной последовательности и заканчивается группа служебным (m + 1) разрядом. Длительности импульса и паузы в информационном разряде равны и в общем случае соответствуют времени t, то гда частота следования f однофазного сигнала или, что то же, полоса пропускания канала связи, определяется по формуле: Длительности синхроимпульса tси и син хропаузы tcn так же равны, должны быть 50 больше τ и выбираются из разряда значений 1,5t; 2,5t; 3,5t и т. д. В нашем случае: Служебный (m + 1)-разряд по временным параметрам представляет из себя обычный информационный разряд, но всегда равный логической "единице", что необходимо для временной стыковки со следующим за ним синхроимпульсом. Описанная импульсная последовательность не содержит постоянной составляющей в сигнале, что имеет существенное значение при реализации приемника. Кроме указанных временных принципов формирования информационного сигнала на передающей стороне в предлагаемом решении заложены и логические принципы. Они заключаются в том, что в начале передаются группы, содержащие m разрядов кодовой последовательности, не равной всем "единицам" или "нулям" (эпюра 1). Такая комбинация соответствуе т передаче адреса абоненту и повторяется многократно в зависимости от требований к надежности установления связи. По окончании передачи адреса передаются группы, m разрядов которых представляют из себя кодовую комбинацию всех "единиц" (эпюра 2). В этом случае в абонентском устройстве при уcловии, что адрес его выбран, должен формироваться "единичный" сигнал. И, наоборот, когда передаются группы, m разрядов которых представляют из себя кодовую комбинацию всех "нулей" (эпюра 3), то в этом случае в абонентском устройстве должен формироваться сигнал "ноль". Таким образом,' длительность выходного сигнала в абонентском устройстве определяется количеством передаваемых групп, m разрядов которых состоит из всех "единиц", а пауза - количеством передаваемых групп, m разрядов которых состоят из всех "нулей". При отсутствии сигнала на передающей стороне в адресном устройстве должно устойчиво поддерживаться исходное состояние. Схемное решение адресного устройства выделения и преобразования фазоманипулированного сигнала (фиг. 1), представлено следующими режимами (фиг. 3). 1. Формирование исходного состояния устройства. При отсутствии сигнала на передающей стороне на выходе приемника 1 устанавливаются низкочастотные шумовые колебания с длительностью импульса tши и длительностью паузы tши. Во время шумового сигнала импульсы опорного генератора 4 поступают на вход первого счетчика 5", а во время шумовой паузы - на вход второго счетчика 6. Первый n-разрядный счетчик 5 измеряет длительность шумовых импульсов tши. При tши не равных 1,5t; 2,5t; 3,5t и т. д. на вы ходах третьей 18 и четвертой 19 схемах "И", анализирующи х кодовые комбинации Х2 и Х3 с выхода счетчика 5, присутствуе т сигнал "0", который записывается на срезе шумового импульса в первый триггер 16. "Единичный" сигнал с инверсного выхода триггера 16 удерживает четвертый счетчик 11 в "нуле", а вторая схема "И" 12, анализирующая кодовую комбинацию 1...111 этого счетчика 11, своим выходным "единичным" сигналом разрешает работу первого одновибратора 7, удерживает открытой восьмую схему "И" 28 и блокирует шестую схему "ИЛИ" 26. Второй (2 + n) разрядный счетчик 6 измеряет длительность шумовой паузы tшп. При установке разряда 2n+1 счетчика 6 в "единицу" выполняется условие: срабатывается третий счетчик 9, в результате на выходе первой схемы "И" 10, анализирующей состояние счетчика 9 на соответствие коду Χ1, установится сигнал "0", которым удерживает в "нулевом" состоянии второй триггер 25 и поддерживает открытой восьмую схему "ИЛИ" 33, через которую проходит адрес абонента, зашитый на входах Υ мультиплексора 3. Такое состояние элементов устройства, а именно: постоянная попеременная хаотическая работа первого 5 и второго 6 счетчиков, "нулевое" состояние первого 16 и второго 25 триггеров, "н улевое" состояние третьего 9 и четвертого 11 счетчиков, - является исходным. 2. Синхронизация работы устройства. При формировании на передающей стороне информационной посылки на выходе приемника 1 установится ряд групповых сигналов, начинающихся синхроимлульсом-синхропаузой, длительность которых 1,5t. В этом случае в первом счетчике 5 во время действия синхроимпульса будет устанавливаться или код или код Присутствие логической "единицы" на входе D первого триггера 16 в момент окончания синхроимпульса приведет к переходу этого триггера 16 в "единичное" состояние (эпюра 4). В результате закроется вторая схема "ИЛИ" 15 и сигнал с выхода приемника 1 больше не будет воздействовать на установочный вход R первого счетчика 5, заблокируется первая схема "ИЛИ" 14 и "1" - сигнал с ее выхода будет постоянно присутствова ть на D входе первого триггера 16, снимается запрет на работу четвертого счетчика 11 и запустится третий одновибратор 13. Выходной сигнал третьего одновибратора 13 (эпюра 5) будет удерживать в исходном состоянии первый счетчик 5 в течение времени t, осуществляя таким образом фазирование (привязку) начала его работы к середине информационных сигналов в группе. В результате на выходе n-го разряда первого счетчика 5 установится синхроразвертка (эпюра 6) с частотой f, задержанная по отнршению к информационным сигналам на время t/2. В общем случае, если m разрядный групповой сигнал не опознается устройством, то первый триггер 16 сбрасывается в "ноль" в разряде несоответствия, если же, наоборот, опознается, тогда триггер 16 сбрасывается в "ноль" в (m + 1)-ом разряде (эпюра 4). Таким образом синхроразвертка должна закончиться до прихода следующего группового сигнала. С приходом следующего гр уппового сигнала условия вхождения в синхронизм устройства повторяются и такой процесс синхронизации продолжается на протяжении всею времени существования информационной посылки. Временная ошибка tD при изменении длительности синхросигнала определяется по формуле: Из выражения (6) с учетом шумовых характеристик канала связи и условий вхождения в синхронизм выбирается значение n -число разрядов первого счетчика 5. 3. Адресное включение устройства. При обращении к абоненту на передающей стороне формируется информационная посылка, содержащая определенное количество групп, m разрядов которых содержит адрес этого абонента. В этом случае сигнал синхроразвертки с выхода n-го разряда первого счетчика 5 (эпюра 6) по фронту и срезу запускают первый 7 и второй 8 одновибраторы. На выходе первого одновибратора 7 устанавливается сигнал опроса С1 соответствия сравниваемых разрядов в первом полупериоде (эпюра 7). На выходе второго одновибратора 8 после восьмой схемы "И" 28 устанавливается сигнал опроса С2 соответствия сравниваемых разрядов во втором полупериоде (эпюра 9). Время сигналов опроса устанавливается приблизительно равным 0,11 и также может регулироваться с целью повышения помехоустойчивости при выборке информации. Сравнение поступающи х информационных разрядов m х с зашитым с помощью перемычек адресом на входа х Yx мультиплексора 3 осуществляется на пятой 21, шестой 22, седьмой 27 и девятой 29 схемах "И", реализующи х следующие функции· для схемы "И" 27 - m х · Υx · С2 . (10) Из выражений (7), (8), (9), (10) следует, что пока разряд m х соответствует разряду ух, схемы "И" 29, 21,22, 27 закрыты, т. е. выполняется функция антисовпадений, при этом первый триггер 16 удерживается в "единице" и синхроразвертка продолжается. Предположим выбирается абонентское устройство с адресом 1 ...0101. На выходе приемника 1 в первом полупериоде представлен сигнал "1" младшего разряда, который поступает на входы седьмой 27 и девятой 29 схем "И", а после инвертора 23 -на входы пятой 21 и шестой 22 схем "И". Четвертый счетчик 11 находится в "н уле", поэтому на адресных входах Α1, А2, А3 ... мультиплексора 3 код 0...000, перемычка на информационном входе Уі отсутствуе т, поэтому логическая "единица" по цепи источник питания Еп, резистор R, восьмая 33 и седьмая 31 схемы "ИЛИ" поступает на вход пятой 21 и седьмой 27 схем "И", а после второго инвертора 30 на вход шестой 22 и девятой 29 схем "И" (эпюра 10). В первом полупериоде закрыты пятая 21 и девятая 29 схемы "И" - импульс опроса С1 не проходит. Во втором полупериоде закрыты шестая 22 и седьмая 27 схемы "И" - импульс опроса С2 не проходит. По срезу сигнала С2 четвертый счетчик 11 перейдет в единичное состояние, поэтому на адресных кодах А1 , А2 , A3 ... м ультиплексора 3 код 0...001, на информационном входе уз стоит перемычка, поэтому логический "ноль" аналогично поступает на схему антисовпадений - "И" 29, 21, 22,' 27. Теперь выполняется сравнение вторых разрядов т2 и у2 в первом полупериоде сигналом опроса С1 и во втором полупериоде сигналом опроса С2. Снова схема антисовпадений ("И" 29, 21, 22, 27) окажется закрытой и по срезу сигнала С2 четвертый счетчик 11 перейдет во второе состояние, поэтому на адресных входах А1, А2, A3... мультиплексора 3 код 0 ..010, на информационном входе уз отсутствует перемычка, поэтому на схему антисовпадений ("И" 29, 21, 22, 27) поступит логическая "единица". После сравнения третьего и последующи х разрядов на выходе четвертого счетчика 11 установится код 1...110 и выполнится проверка на соответствие разрядов m и уm. На этом обработка информационных разрядов заканчивается. Но емкость четвертого счетчика 11 должна соответствова ть значению: где к - количество разрядов четвертого счетчика 11 и определяется по формуле: Поэтому на срезе импульса С2 четвертый счетчик 11 перейдет в состояние 1...111, при этом "нулевой" сигнал с выхода второй схемы "И" 12 заблокирует первый одновибратор 7 и восьмую схему "И" 28 и откроет шестую схему "ИЛИ" 26. При прохождении (m + 1)-го служебного разряда на выходе шестой схемы "ИЛИ" 26формируется сигнал опроса С3 (эпюра 11), который установит в исходное состояние первый триггер 16, заблокирует время переходных процессов пятую схему "ИЛИ" 24 и переведет третий счетчик 9 в состояние ..,001. Перевод третьего счетчика 9 в единичное состояние говорит о том, что произошло одно обращение к данному устройству. При повторных обращениях в третьем счетчике 9 установится код Χ1, что будет соответствова ть адресному включению устройства. При этом "единичный" сигнал (эпюра 13) с выхода первой схемы "И" 10 блокирует по входу V работу третьего счетчика 9, блокирует на восьмой схеме "ИЛИ " 33 прохождение сигнала с выхода мультиплексора 3 и снимает запрет с установочного входа R второго триггера 25. В общем случае четыре разряда третьего счетчика 9 удовлетворяют любым требованиям по защите адреса от ложных срабатываний. 4. Формирование широтно-импульсного сигнала. По адресному включению устройства на схему антисовпадений ("И" 29, 21, 22, 27) через седьмую схему "ИЛИ" 31 подается сигнал второго триггера 25. В этом случае производится динамическое сравнение поступающих информационных разрядов m х с внутренним состоянием Q второго триггера 25 в соответствии с выражениями: для схемы "И" 29 - m х · Q · С1; (13) Если на передающей стороне продолжают формироваться информационные посылки, содержащие адрес другого абонента, то в таком случае устройство продолжает синхронизироваться, но первый триггер 16 будет сбрасываться в "ноль" при сравнении m х разряда и Q. Если на передающей стороне групповой сигнал будет равен всем "единицам", то четвертый счетчик 11 дойдет до состояния 1...111 и сигнал опроса С3 с выхода шестой схемы "ИЛИ" 26 (эпюра 12)установит второй триггер 25 в "единицу". Это состояние триггера 25 будет сохраняться до тех пор, пока групповой сигнал не будет равен всем "нулям". В этом случае второй триггер 25 установится в "н улевое" состояние. Комбинируя групповые посылки "единиц" и "нулей" на передающей стороне можно формировать широтно-импульсный сигнал (эпюра 14) по любому закону. Для прекращения связи и возвращения в исходное состояние устройства необходимо убрать сигнал на передающей стороне.
