Безпечний шприц

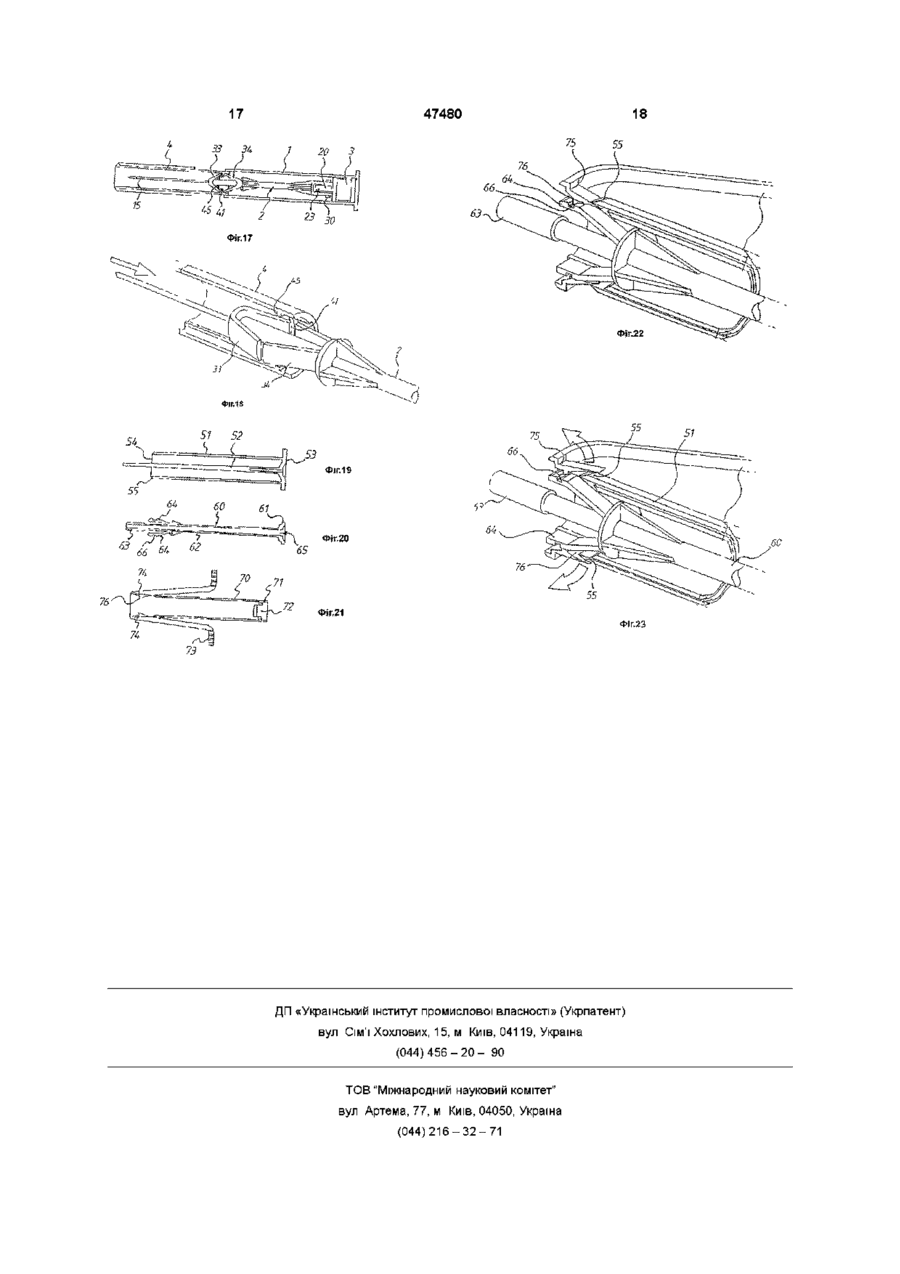

1 Шприц, який містить захисний кожух у вигляді трубки (4, 70) із виконаними в ній конструктивними елементами (41, 45, 74) зачеплення поршня, яка має голковий кінець (39) і протилежний йому задній кінець (38, 71), поршень (2, 3, 60), який містить довгастий корпус поршня (2, 62) і головку поршня (3, 61), при цьому є протік для рідини (14, 65), який проходить через головку поршня (З, 61) і всередині вздовж корпуса поршня (2, 62), корпус поршня (2, 62) виконаний із можливістю переміщування всередині кожуха (4, 70) і зачеплення конструктивними елементами (41, 45, 74) зачеплення поршня і здатний для контактування з головкою поршня (3, 61), яка розташована поза кожухом (4, 70), і гідравлічно з'єднаний із корпусом поршня (2, 62) циліндр (1, 51), виконаний із можливістю ковзання при випускному ході по головці поршня (3, 61) відносно кожуха (4, 70) у кінцеве положення випуску, звільнюючи конструктивні елементи (41, 45, 74) зачеплення поршня і захоплюючи звільнений поршень (2, 3, 60), та із можливістю зворотного ковзання з кінцевого положення випуску для повернення поршня, який звільнився із захисного кожуха (4, 70) у безпечне замкнене положення відносно останнього, який в і д р і з н я є т ь с я тим, що циліндр (1, 51) виконаний таким чином, що його форма і розміри дозволяють йому сковзати по зовнішньому боці захисного кожуха (4, 70), а конструктивні елементи (41, 45, 74) зачеплення поршня, які контактують з поршнем, містять фіксатори (33, 34 і 20, 2 1 , 64) і стопори (41, 45, 72, 74), які розташовані на довгастому корпусі поршня (2, 62), і захисний кожух (4, 70), відносно якого здійснюється оперативне запирання корпуса поршня (2, 62) для утримання голки, яка використовується з шприцем всередині кожуха (4, 70) до і після використання 2 Шприц за п 1, який відрізняється тим, що корпус поршня (2) містить передній і задній КІНЦІ ІЗ передніми (33, 34) і задніми фіксаторами поршня (20, 21) на ньому, а кожух (4) містить стопори (41, 45) на своєму задньому КІНЦІ, причому фіксатори поршня (20, 2 1 , 33, 34) і стопори (41, 45) виконані з можливістю дозволу вводити корпус поршня (2) у кожух (4), при цьому задні фіксатори поршня (20, 21) виконані з можливістю контактування із стопорами кожуха (41, 45) і замикання корпусу поршня (2) від виведення з кожуха (4) і введення в нього у поворотній орієнтації з кожухом, при цьому вони далі виконані з можливістю пересування циліндра (1) до його положення випуску для звільнення задніх фіксаторів (20, 21) корпуса поршня і контактування передніх фіксаторів (33, 34) корпуса поршня із стопорами кожуха (41, 45) при русі корпуса поршня (2) до безпечного замкненого положення 3 Шприц за п 2, який відрізняється тим, що кожух (4) містить першу і другу осьові шпонкові канавки (44, 40), при цьому перша шпонкова канавка (44) має форму в поперечному перерізі, яка передбачає напрямок фіксатора при обороті в роботі в другу шпонкову канавку (40), а друга шпонкова канавка (40) має круті краї для запобігання поворотного руху фіксатора в ній при роботі 4 Шприц за п 3, який в і д р і з н я є т ь с я тим, що перша і друга шпонкові канавки є парою діаметрально протилежних шпонкових канавок (44, 40), які відповідають одна одній, при цьому пари розташовані під кутом 90 градусів одна відносно одної при поперечній орієнтації кожуха (4) 5 Шприц за п 4, який відрізняється тим, що один із стопорів кожуха (41, 45) є поперечним стопором фіксатора (45) для кожної шпонкової канавки з пари, при цьому стопор фіксатора (45) першої пари шпонкових канавок розташований далі в глибині внутрішньої порожнини кожуха, ніж стопор фіксатора (41) другої пари шпонкових канавок 6 Шприц за п 5, який відрізняється тим, що передні фіксатори поршня (33, 34) корпуса поршня (2) утворюють напрямні ковзання шпонкових канавок і мають протилежно розташовані фіксуючі при О о 00 47480 стосування, які містять переднє пристосування що виконане з можливістю сковзання над стопорами тільки в напрямку вперед, а заднє пристосування виконане з можливістю сковзання над стопорами тільки в напрямку виведення 7 Шприц за п 6, який відрізняється тим, що задні фіксатори (20, 21) корпуса поршня (2) мають протилежні один відносно одного фіксуючі пристосування, які містять переднє фіксуюче пристосування, що виконане з можливістю пересування шляхом ковзання над стопорами після введення в кожух, а заднє пристосування виконане з можливістю обпирання на стопори при введенні в кожух (4) шляхом ковзання корпуса поршня (2) 8 Шприц за п 7, який відрізняється тим, що задня частина задніх фіксаторів (20, 21) поршня має форму, яка виконана з можливістю взаємодії з головкою поршня (3) при русі її разом із циліндром (1) наприкінці ходу випуску при роботі для виведення передньої частини заднього фіксатора поршня з контакту з його стопором при роботі 9 Шприц за п 1, який відрізняється тим, що захисний кожух (70), виконаний з можливістю контактування із борозенками (66) поршня (60) 10 Шприц за п 9, який відрізняється тим, що щитки (74) є частиною стінки обшивання і виступають по осі в зворотному напрямку від шарнірного кінця на голковому КІНЦІ кожуха (70), при цьому ВІЛЬНІ КІНЦІ (75) кожуха (70) здатні контактувати з кінцем (54) циліндра (55) наприкінці ходу випуску для шарнірного розвороту щитків (74) зовні і виводу з контакту з борозенками (66) 11 Шприц за п 10, який відрізняється тим, що борозенки (66) розташовані в діаметрально протилежному поршні (64), виступають в осьовому напрямку з корпуса поршня (62) у його переднього кінця і виконані з можливістю пружного деформування всередину 12 Шприц за п 11, який відрізняється тим, що кожух (70) має першу і другу шпонкові канавки, при цьому перша шпонкова канавка має форму в поперечному перерізі, яка передбачає напрямок фік сатора, що повертається в ній при використанні, у другу шпонкову канавку, яка має круті краї, які передбачають запобігання поворотного руху фіксатора, який знаходиться в ньому при роботі, при цьому кожна шпонкова канавка має поперечний стопор у задньому КІНЦІ кожуха (70), і в якій захоплювачі (64) утворюють напрямні ковзання шпонкової канавки, виконані таким чином, що стає можливим введення корпуса поршня (62) у першу шпонкову канавку, при цьому борозенки (66) захоплювача контактують із стопором першої шпонкової канавки і роблять можливим поворот корпуса поршня (62) у цьому положенні для спрямування захоплювачів (64) у другу шпонкову канавку, не зачеплюючи стопора другої шпонкової канавки у напрямку введення корпуса поршня в кожух (70), і далі дозволяють виведення корпуса поршня (62) разом із захоплювачами (64) у другу шпонкову канавку до положення, при якому борозенки (66) фіксатора (60) контактують із стопором другої шпонкової канавки для зачинення корпуса поршня (62) від введення і виведення Даний винахід використовують в медичній техніці У зв'язку зі збільшенням ризику зараження через рану, яка наноситься голкою, є потреба в шприці, використання якого знижувало б ризик такого зараження Відомий безпечний шприц, конструкція якого містить циліндр розміщений над поршнем що ковзає всередині захисного зовнішнього кожуха Кінець циліндра від'єднує поршневий блок від зовнішнього кожуха, чим робить можливим втягнення поршня разом із голкою всередину кожуха у безпечне положення (див , наприклад, патент ЕР 0 581 523, 22 07 93, МПК5А 61 М 5/32) Заявлений винахід відрізняється від описаного технічного рішення тим, що циліндр виконаний з можливістю ковзання над захисним ЗОВНІШНІМ кожухом Перевага зовнішнього розміщення циліндра згідно з винаходом полягає у тому, що це ро бить можливим поєднати простоту та економічність конструкції Wadman із конструктивним виконанням, яке дозволяє упаковувати кожух та поршень таким чином, що голка повністю захищена з'єднаним із корпусом поршня кожухом, який закриває и кінець Таким чином, голка може бути попередньо вставлена у корпус поршня та кожуха, утворюючи єдиний елемент звичайного двохелементного набору Заповнений медикаментом циліндр може бути виконаний як окремий елемент, що закривається головкою поршня і відтак утворює другу частину двохелементного набору Саме завдяки конструктивному виконанню циліндра із здатністю ковзати зовні кожуха можна одержати описаний тут шприц у вигляді двохелементного набору 13 Шприц за будь-яким з пп 1-12, який відрізняється тим, що головка поршня (3) невіддільна від корпуса поршня (2) 14 Шприц за будь-яким з пп 1-12, який відрізняється тим, що головка поршня відділена від корпуса поршня (2) і з'єднана з ним для утворення поршня 15 Шприц за будь-яким з пп 1-14, який відрізняється тим, що захисний кожух (4) і корпус поршня (2) виконані з можливістю оперативної установки один відносно одного для використання, в упакованому стані кінець довгастого корпуса поршня (2) відстоїть від кінця головки поршня і фіксується конструктивними елементами зачеплення поршня (41, 45), протік для рідини, який формується голкою для ІН'ЄКЦІЙ (14), проходить через корпус поршня (2) вздовж його осі, виходячи своїм переднім кінцем (15) із корпуса поршня (2), і захищений кожухом (4), а його задній кінець (16) розташований всередині корпуса поршня (2) В конструкції, описаній вище, голка не утримується всередині корпуса до використання шприца, натомість вона розміщується всередині нього піс 47480 ля використання, та вставляється у шприц безпосередньо перед його використанням На відміну від заявленого винаходу, жоден із відомих аналогів не виконаний з можливістю безпечного встановлення у ньому голки до використання Ця ВІДМІННІСТЬ не є дрібною Вона забезпечує досягнення ВІДПОВІДНИХ технічних та економічних переваг Така конструкція робить можливим використання голки, що контактує з поршнем Встановлення голки у шприці забезпечує економічні переваги, проте зумовлює необхідність безпечної фіксації корпуса навколо голки з можливістю розблокування шприца для приведення його у положення "готовності до використання" Конструкція, яка згадана вище, не дозволяє такої можливості ВІДПОВІДНО ДО даного винаходу запропонований шприц містить захисну оболонку в цілому у вигляді трубки, яка має поршень, котрий контактує з ліками, у якого є кінець із голкою і протилежний йому задній кінець, поршень, який включає довгастий корпус поршня і голівку поршня, є протік для рідини через голівку і вздовж через корпус Корпус поршня може оперативно переміщуватися всередині обшивання і може входити в контакт із конструктивними елементами поршня, при цьому голівка поршня знаходиться зовні обшивання і з'єднується з корпусом поршня, знаходячись із ним у стані рідинного з'єднання Шприц також містить циліндр, який може пересуватися шляхом ковзання над оперативно встановленою голівкою поршня й обшиванням у ході випуску, випускаючи тим самим формації, які контактують із поршнем, і входячи у з'єднання з поршнем, який звільнився, при цьому циліндр може переміщуватися шляхом ковзання в зворотний бік від випускного положення з метою виведення поршня, який звільнився, суттєво з обшивки в безпечне закрите положення стосовно обшивання Також відомий шприц, який містить захисний кожух у вигляді трубки із виконаними в ній конструктивними елементами зачеплення поршня, яка має голковий кінець і протилежний йому задній кінець, поршень, який містить довгастий корпус поршня і голівку поршня, при цьому є протік для рідини, який проходить через голівку поршня і всередині вздовж корпуса поршня, корпус поршня виконаний із можливістю переміщування всередині кожуха і зачеплення конструктивними елементами зачеплення поршня і здатний для контактування з голівкою поршня , яка розташована поза кожухом і гідравлічно з'єднаний із корпусом поршня, циліндр, виконаний із можливістю ковзання при випускному ході по ГОЛІВЦІ поршня відносно кожуха у кінцеве положення випуску, звільнюючи конструктивні елементи зачеплення поршня і захоплюючи звільнений поршень, та із можливістю зворотного ковзання з кінцевого положення випуску для повернення поршня, який звільнився із захисного кожуха у безпечне замкнене положення відносно останнього (див патент SU № 1 812 997,22 05 91, МПК5А 61 М 5/28) Вказане технічне рішення є найбільш близьким за сукупністю суттєвих ознак та досягаемого технічного результату відносно рішення, що заявляється, тому воно вибрано у якості найближчого аналогу Недоліком згаданого вище рішення є неможливість досягнення упакованого вигляду шприца, та утримування голки всередині кожуху до и використанні В основу винаходу покладено задачу зробити безпечний шприц, здатний приймати упакований вигляд, та утримувати голку всередині кожуха до її використання Задача, яка покладена за основу, досягається завдяки тому, що у шприці, який містить захисний кожух у вигляді трубки із виконаними в ній конструктивними елементами зачеплення поршня, яка має голковий кінець і протилежний йому задній кінець, поршень, який містить довгастий корпус поршня і голівку поршня, при цьому є протік для рідини, який проходить через голівку поршня і всередині вздовж корпуса поршня, корпус поршня, виконаний із можливістю переміщування всередині кожуха і зачеплення конструктивними елементами зачеплення поршня і здатний для контактування з голівкою поршня, яка розташована поза кожухом і гідравлічно з'єднаний із корпусом поршня, циліндр, виконаний із можливістю ковзання при випускному ході по ГОЛІВЦІ поршня відносно кожуха у кінцеве положення випуску, звільнюючи конструктивні елементи зачеплення поршня і захоплюючи звільнений поршень, та із можливістю зворотного ковзання з кінцевого положення випуску для повернення поршня, який звільнився із захисного кожуха у безпечне замкнене положення відносно останнього, стосовно винаходу циліндр виконаний таким чином, що його форма і розміри дозволяють йому сковзати по зовнішньому боці захисного кожуха, а конструктивні елементи зачеплення поршня, які контактують з поршнем, містять фіксаториі стопори, які розташовані на довгастому корпусі поршня і захисний кожух відносно якого здійснюється оперативне запирання корпуса поршня для утримання голки, яка використана з шприцем всередині кожуха до і після використання Крім того, корпус поршня містить передній і задній кінець із передніми і задніми фіксаторами поршня на ньому, а кожух містить стопори на своєму задньому КІНЦІ, причому фіксатори поршня і стопори виконані з можливістю дозволу вводити корпус поршня у кожух, при цьому задні фіксатори поршня виконані з можливістю контактування із стопорами кожуха і замикання корпусу поршня від виведення з кожуха і введення в нього у поворотній орієнтації з кожухом, при цьому вони далі виконані з можливістю пересування циліндра до його положення випуску для звільнення задніх фіксаторів корпусу поршня і контактування передніх фіксаторів корпуса поршня із стопорами кожуха при русі корпуса поршня до безпечного замкненого положення Крім того, стосовно винаходу кожух містить першу і другу осьові шпонкові канавки, при цьому перша шпонкова канавка має форму в поперечному перетині, яка передбачає напрямок фіксатора при обороті в роботі в другу шпонкову канавку, а друга шпонкова канавка має круті краї для запобігання поворотного руху фіксатора в ній при роботі Крім того, стосовно винаходу кожна перша і друга шпонкова канавки є парою діаметрально протилежних шпонкових канавок, які відповідають 47480 одна одній, при цьому пари розташовані під кутом 90 градусів одна відносно одної при поперечній орієнтації кожуха Крім того, стосовно винаходу один із стопоров кожуха є поперечним стопором фіксатора для кожної шпонкової канавки з пари, при цьому стопор фіксатора першої пари шпонкових канавок розташований далі в глибині внутрішньої порожнини кожуха, ніж стопор фіксатора другої пари шпонкових канавок Крім того, стосовно винаходу передні фіксатори поршня корпуса поршня утворюють направляючі ковзання шпонкових канавок і мають протилежно розташовані фіксуючі пристосування, які містять переднє пристосування що виконане з можливістю здатного сковзання над стопорами тільки в напрямку вперед, а заднє пристосування виконане з можливістю здатного сковзання над стопорами тільки в напрямку виведення Крім того, стосовно винаходу задні фіксатори корпуса поршня мають протилежні один відносно одного фіксуючи пристосування, які містять переднє фіксуюче пристосування, що виконане з можливістю пересування шляхом ковзання над стопорами після введення в кожух, а заднє пристосування виконане з можливістю обпирання на стопори при введенні в кожух шляхом ковзання корпус поршня Крім того, стосовно винаходу задня частина задніх фіксаторів поршня має форму, яка виконана з можливістю взаємодії з голівкою поршня при русі її разом із циліндром наприкінці ходу випуску при роботі для виведення передньої частини заднього фіксатора поршня з контакту з його стопором при роботі Крім того, стосовно винаходу захисний кожух, виконаний з можливістю контактування із борозенками поршня Крім того, стосовно винаходу щитки є частиною стінки обшивання і виступають по осі в зворотньому напрямку від шарнірного кінця на голково 8 му КІНЦІ кожуха, при цьому ВІЛЬНІ КІНЦІ кожуха для направлення захоплювачів у другу шпонкову канавку, не зачіплюючи стопора другої шпонкової канавки у напрямку введення корпуса поршня в кожух і далі дозволяють виведення корпуса поршня разом із захоплювачами у другу шпонкову канавку до положення, при якому борозенки фіксатора контактують із стопором у другої шпонкової канавки для зачинення корпуса поршня від введення і виведення Крім того, стосовно винаходу голівка поршня невід'ємна від корпуса поршня Крім того, стосовно винаходу голівка поршня відділена від корпуса поршня і з'єднана з ним для утворення поршня Крім того, стосовно винаходу захисний кожух і корпус поршня виконані з можливістю оперативної установки один відносно одного для використання, в упакованому стані кінець довгастого корпуса поршня відстоїть від кінця голівки поршня і фіксується конструктивними елементами зачеплення поршня протік для рідини, який формується голкою для ІН'ЄКЦІЙ, проходить через корпус поршня вздовж його осі виходячи своїм переднім кінцем із корпуса поршня, і захищений кожухом, а його задній кінець розташований всередині корпуса поршня Таким чином, переважно в першому втіленні винаходу корпус поршня має передній і задній КІНЦІ, із переднім і заднім фіксаторами поршня, які знаходяться на них, а обшивання має стопори на її задньому КІНЦІ, при цьому фіксатори поршня і стопори розташовані так, що вони дозволяють корпусу поршня вміститися в обшивку, задні фіксатори контактують при цьому зі стопорами обшивання і замикають корпус поршня, запобігаючи його звільненню з обшивання і введення його в обшивання в обертальній орієнтації з обшиванням при цьому далі встановлені таким чином, щоб дозволити циліндру рухатися до положення випуску, звільнюючи задні фіксатори поршня, і щоб дозволити переднім фіксаторам поршня контактувати зі стопорами при русі корпуса поршня до безпечного замкненого положення здатні контактувати з кінцем циліндра наприкінці ходу випуску для шарнірного розвороту щитків зовні і виводу з контакту з борозенками Крім того, стосовно винаходу борозенки розташовані в діаметрально протилежному поршні, виступають в осьовому напрямку з корпуса поршня у його переднього кінця і виконані з можливістю пружнього деформування всередину Крім того, стосовно винаходу кожух має першу і другу шпонкові канавки, при цьому перша шпонкова канавка має форму в поперечному перетині, яка передбачає напрямок фіксатора, що повертається в ній при використанні, у другу шпонкову канавку яка має круті краї, які передбачають запобігання поворотного руху фіксатора, який знаходиться в ньому при роботі, при цьому кожна шпонкова канавка має поперечний стопор у задньому КІНЦІ кожуха, і в якій захоплювачі утворюють направляючі ковзання шпонкової канавки, виконані таким чином, що здійснюється можливим введення корпуса поршня у першу шпонкову канавку, при цьому борозенки захоплювача контактують із стопором першої шпонкової канавки і роблять можливим поворот корпуса поршня у цьому положенні В обшиванні передбачається наявність першого і другого осьових шпонкових канавок, перша шпонкова канавка має форму в поперечному розрізі, призначену для напрямку обертового в ній фіксатора при роботі в другу шпонкову канавку, а друга шпонкова канавка має круті краї, призначені для запобігання обертаючого руху фіксатора всередині неї при роботі Далі кожна перша і друга шпонкові канавки представляють собою пару діаметрально протилежних шпонкових канавок, причому пари розташовані під кутом 90 градусів одна відносно одної в поперечній орієнтації обшивання Кожна шпонкова канавка з пари має поперечний стопор фіксатора, при цьому стопор фіксатора першої пари шпонкових канавок розташовується глибше у внутрішній порожнині обшивання, ніж стопор фіксатора другої пари шпонкових канавок Переважно передні фіксатори корпуса поршня повинні утворювати направляючі і мати протилежні фіксуючі утворення, при цьому переднє утворення здатне рухатися шляхом ковзання над стопорами тільки в напрямку вперед, а задні утворення упираються в стопори, коли корпус по 47480 ршня сковзає всередину обшивання Переважно заднє утворення задніх фіксаторів поршня має таку форму, яка дозволяє взаємодіяти з голівкою поршня при русі голівки поршня разом із корпусом наприкінці ходу випуску при роботі для від'єднання переднього утворення заднього фіксатора поршня від упора В якості альтернативи формації, які контактують із поршнем на обшиванні можуть включати барботовані заслінки, які розташовані так, що вони контактують із борозенками на поршні Переважно ці заслінки є частиною обшивання і виступають вздовж осі в зворотньому напрямку від шарнірного кінця обшивання, де розташована голка, при цьому ВІЛЬНІ КІНЦІ можуть контактувати з кінцем циліндра при закінченні ходу випуску для шарнірного повороту заслінок зовні і з положення, в якому контактують із борозенками Далі борозенки вводяться в захоплювачі поршня, які розташовані діаметрально протилежно, і котрі простираються вздовж осі від корпуса поршня з його переднього кінця і можуть пружно деформуватися всередину Обшивання може мати таку ж конфігурацію направляючих Для цього обшивання може мати першу і другу шпонкові канавки, при цьому перша шпонкова канавка має форму в поперечному розрізі, призначену для напрямку фіксатора, який обертається в ній при роботі, у другу шпонкову канавку, а друга шпонкова канавка має круті краї, призначені для запобігання обертального руху фіксатора, який знаходиться в ній, при роботі, кожна із шпонкових канавок має поперечний стопор на задньому КІНЦІ обшивання, і в який захоплювачі утворюють направляючі шпонкових канавок, призначені для здійснення введення корпуса поршня в першу шпонкову канавку з борозенками захоплювачів, які контактують із стопором першої шпонкової канавки, і для здійснення обертання корпуса поршня в цьому положенні з метою направлення захоплювачів у другу шпонкову канавку, вільних від стопора другої шпонкової канавки в напрямку введення корпуса поршня в обшивання, і далі для здійснення виведення корпуса поршня з захопленнями в другій шпонковій канавці в положення, де борозенки захоплювачів контактують із стопором у другої шпонкової канавки для зачинення корпуса поршня від введення і виведення Наступна ознака винаходу передбачає, що поршень може бути окремим від корпуса поршня і може з'єднуватися з корпусом поршня для утворення поршня Виконання винаходу описані нижче, як приклад із посиланням на креслення, які додаються, на котрих зображено фіг 1 - вигляд збоку по довжині корпуса і голівки поршня, фіг 2 - вигляд збоку по довжині корпуса поршня й обшивання, фіг 3 - вигляд збоку по довжині як і на фіг 2, однак із поворотом на 90 градусів навколо осі обшивання і корпуса поршня, фіг 4 - ізометричний вигляд із частковим вирізом голівки поршня, з'єднаної з корпусом поршня і введеної в кожух, фіг 5 - ізометричний вигляд заднього кінця ко 10 рпуса поршня, фіг 6 - ізометричний вигляд переднього кінця корпуса поршня, фіг 7 - ізометричний вигляд заднього входу кожуха, фіг 8 - ізометричний вигляд двох подовжніх половин заднього кінця кожуха з вирізом і відкритого для наочності, фіг 9 - вигляд спереду корпуса поршня вставленого в кожух в упакованому положенні, фіг 10 вигляд збоку розрізу по довжині корпуса поршня і кожуха після відносного повороту на одну чверть корпуса поршня всередині кожуха з положення упакування, фіг 11 - ізометричний вигляд конфігурації виконання на фіг 10, фіг 12 - вигляд збоку корпуса поршня при повному введенні в кожух у робочому положенні, фіг 13 - ізометричний вигляд із частковим розрізом задньої частини корпуса поршня як показано на фіг 12, фіг 14 вигляд шприца в зборі з циліндром і голівкою поршня з'єднаними з кожухом і корпусом поршня в заправленому стані, фіг 15 вигляд збоку шприца, показаного на фіг 14 після ходу випуску, фіг 16 - вигляд збоку по довжині шприца з циліндром у кінцевому положенні випуску в незамкненому положенні, фіг 17 - вигляд збоку по довжині циліндра шприца з циліндром, повернутим у безпечне положення, фіг 18 - ізометричний вигляд із частковим вирізом передньої частини корпуса поршня, зафіксованого в задній частині кожуха зі шприцом у безпечному положенні як показано на фіг 17, фіг 19 - вигляд збоку по довжині і поперечний розріз циліндра альтернативного виконання винаходу, фіг 20 - поперечний розріз по довжині корпуса поршня й інтегральної голівки поршня альтернативного виконання, фіг 21 - вигляд по довжині з розрізом кожуха альтернативного виконання, фіг 22 - ізометричний вигляд із частковим розрізом взаємодії між переднім кінцем корпуса поршня, кожухом і циліндром поршня в альтернативному виконанні, фіг 23 - ізометричний вигляд конфігурації на фіг 22, який показує звільняючу дію захоплювачів На фігурах 1 - 3 показана система введення ЛІКІВ, яка представляє собою шприц, який складається з циліндра (1), поршня з довгастим корпусом поршня (2) і голівкою поршня (3) а також кожуха (4) Циліндр, виконаний у вигляді трубки з закритим заднім кінцем (5) і з відкритим або голковим кінцем (6), переважно зроблений із скла Альтернативно може бути передбачена заглушка для закриття заднього кінця, дозволяючи використання простої скляної трубки в якості циліндра На фігурах 1 і 4 подана голівка поршня (3) із еластомірного матеріалу, виконана з можливістю зворотно-поступального руху всередині циліндра У неї є інтегральні переднє і заднє герметизуючі кільця (7) і (8) навколо неї в кожного з осьових КІНЦІВ І сліпий осьовий протік (9), який простирається 12 11 47480 всередину заднього осьового кінця (1) всередині вздовж довжини обшивання безупинно і можуть конуса (11) Конус виступає за переднє герметиіменуватися "довгими" шпонковими канавками зуюче кільце (7), де верхівка конуса (12) утворює Інша пара шпонкових канавок (44) не має кранероз'ємну пробку сліпого кінця протоку Переднє їв, які б різко обривались Кожна шпонкова канавка герметизуюче кільце несе на собі кільцевий виступ виступає гладко в поперечному перетині, почина(13), який простирається по радіусі всередину і ючи від осьових країв (42) і на їхній висоті до який разом із заглибленнями (13а), що знаходятьцентральної глибини рівній глибині довгих шпонся навпроти, забезпечує також і тильному боці кових канавок Кожна з других шпонкових канавок виступу (13) здійснити поворот фіксатора, коли має поперечний стопор (45), який проходить через поршень оперативно встановлений них по арці на висоті країв (42) Стопори (45) розташовуються відступаючи всередину від стопорів Корпус поршня (21) (фіг 2, 3 і 6) має центра(41) від заднього краю корпуса поршня Гладка в льну голку (14) для підшкірного вприскування, розпоперечному перетині форма другої пари шпонкоташовану по його довжині і виступаючу з передвих канавок у роботі забезпечує дію ексцентрика і нього або голкового кінця (15) у безпосередній ці шпонкові канавки іменуються "ексцентриковими" близькості й всередині протилежного заднього шпонковими канавками Кожух має два захоплюКІНЦЯ (16) вачі для пальців (48), які розташовані діаметральКорпус поршня (21) також є на фігурах 4 і 5 но протилежно один відносно одного і проходять Його задній кінець (17) має форму трубки, відкриту від переднього кінця (39) обшивання зовні ззаду, і оточує задній кінець (16) голки (14) у міру и виходу у внутрішню порожнину простору трубки Для використання в роботі шприц поставля(18) На діаметрально протилежних боках задньоється в упакованому вигляді як це ілюструється на го кінця трубки розташовані задні шарнірні фіксафігурах 1-3 Це положення досягається поперетори поршня (20) і (21) Фіксатори розташовані днім завантаженням циліндра (1) необхідною рівсередині стінок трубки і виступають вздовж осі від диною і введенням у нього голівки поршня (3), яка шарнірів біля своїх задніх КІНЦІВ, І можуть бути діє в якості заглушки Відповідне покриття або інпружно деформовані всередину і зовні простору ша герметизація може бути надана задля зберетрубки (18) Кожний фіксатор має два відділених ження стерильності Корпус поршня (2) вводиться один від одного виступаючих зовні положистих в обшивання з вхідного кінця останнього Це досязахоплювача, при цьому один захоплювач (23) гається протяганням корпуса поршня шляхом коврозташовується на його вільному КІНЦІ Й ОДИН ухил зання по борідках (32) вздовж "ексцентрикових" (24) розташований на його шарнірному КІНЦІ Нашпонкових канавок, приводячи до того, що передні хили (25) пологих захоплювачів розташовуються борідки (33) фіксуються над стопорами (45) а задні зворотним боком один до одного і рифи (26) проборідки (34) замикаються за ними Корпус поршня тилежні один одному Розташовуючись під 90 грав цій орієнтації обертання виявляється замкненим дусів стосовно фіксаторів (20) і (21) на зовнішньонерухомо Голка цілком розташована всередині му боці заднього кінця корпуса поршня кожуха і знаходиться під прикриттям знаходяться діаметрально протилежні бічні стоДля використання шприца корпус поршня попори (ЗО) вертається на одну чверть оберту (фігура 10), що приводить до того, що обидва набори борідок (33) На зовнішньому боці заднього краю знахоі (34) заглиблюються в радіальному напрямку фодяться діаметрально протилежні виступи (27), пермою ексцентрикової поверхні ексцентрикових редбачені для взаємодії з заглибленнями (13а) шпонкових канавок У міру того, як борідки вирівголівки поршня нюються з довгими шпонковими канавками наприПередній кінець корпуса поршня показаний кінці повороту на одну чверть оберту, вони пружно більш детально на фігурі 6 Діаметрально протифіксуються виступаючи в них Стопори в шпонколежні пари фіксаторів зубчатого типу (32) вистувих канавках розташовуються так, що вони напрапають зовні з корпуса поршня Кожна пара (32) вляють задню борідку (34) фіксуватися зовні в має один фіксатор (33), який виступає із корпуса шпонковій канавці проходячи стопор довгої шпонпід гострим кутом і вздовж осі в напрямку до задкової канавки Це положення показане на фігурі 11 ньої частини корпуса поршня, і один фіксатор (34), більш докладно який подібним способом виступає у напрямку до передньої частини корпуса в тій же площині, що і Тепер корпус поршня може вільно сковзати сполучений із ним, у формі протилежних один одвсередину кожуха разом із голкою, яка виступає з ному зубців КІНЦІ фіксаторів пари не торкаються переднього кінця обшивання Як показано на фігуодин одного, створюючи між собою зазор (35) рі 12 корпус поршня сковзає доти, поки переднє захоплення (23) фіксаторів (20) на задньому КІНЦІ На фігурах 2, 3, 7 і 8 поданий кожух (4) Він корпуса поршня не зафіксується над поперечними має задній кінець (38) і передній або голковий кістопорами ексцентрикової шпонкової канавки (45) нець (39) Вхід у задній кінець (фігури 7 і 8) роздіПоршень орієнтований таким чином, що задні фіклений на чотири частини двома парами взаємно сатори поршня (25) знаходяться під кутом 90 граВІДПОВІДНИХ шпонкових канавок Кожна шпонкова дусів відносно передніх захоплень зубчатого типу канавка пари (40) зв'язана по своїх осьових сторо(32) У цьому положенні бічні стопори (ЗО) задньонах краями, які виступають всередину і по напрямго кінця поршня упираються в стопори (41) довгої ку один до одного у вигляді хвоста ластівки Ці шпонкової канавки, при цьому задній пологий зашпонкові канавки мають поперечні стопори (41), хоплювач (24) знаходиться зовні обшивання Корякі проходять від краю (42) до краю (42) на висоті пус поршня тепер замкнений всередині кожуха як країв трохи всередину від заднього краю За меу відношенні його подальшого просування всережами цих стопорів шпонкові канавки проходять 13 дину, так і у відношенні його виведення зовні Циліндр З ГОЛІВКОЮ поршня, який містить попередньо залиту дозу рідини, тепер введений всередину над голівкою поршня й обшиванням Це приводить до того, що задній кінець голки (16) прориває кінець (12) конуса і вводиться в протік (9), тим самим завершуючи повний протік від заднього кінця голівки поршня через голку і корпус поршня до вільного кінця голки, який висувається з кожуха Бажано, щоб принаймні частина голівки поршня, яка ходить туди й назад всередині циліндра, залишалася поза кожухом для того, щоб уникнути необхідність проміжної герметизації і захоплюючого механізму для вивільнення поршня Це положення показане на фігурі 14 Подальше просування циліндра відносно поршня, коли палець обпирається на захоплювачі для пальців (48) приводить до викидання рідини в поршні через голівку поршня і зовні голки У кінцевому положенні задній кінець циліндра упирається в голівку поршня, (фігура 15) Для того, щоб відкрити голівку поршня і корпус поршня, циліндр просувається далі, викликаючи ковзання передніх буртиків голівки поршня (13) далі над заднім кінцем корпуса поршня (24) Це показано на фігурі 16 і детально - на фігурі 4 При знаходженні голівки поршня всередині циліндра вона не може виступати зовні від пологих захоплювачів (20) і фланець голівки поршня (13) проходить над скосом пологого захоплювача (24), тим самим примушуючи його робити шарнірний поворот всередину і зрушувати пологий захоплювач (23) із його контактного положення через стопор (45) Циліндр тепер витягнутий із кожуха, тягнучи за собою голівку поршня і поршень за допомогою сили тертя Зубчаті фіксатори (33) і (34) сковзають всередині шпонкової канавки до контакту у верхній частині входу заднього кінця кожуха Як показано на фігурі 18 задні зубчаті фіксатори (34) фіксуються над стопорами (41) довгої шпонкової канавки і зубчаті фіксатори (33) і (34) контактують із стопорами (41) Корпус поршня тепер замкнений нерухомо в довгих шпонкових канавках, при цьому стопори (41) контактують у зазорі (35) між зубчатими фіксаторами Він не може бути ні висунутий далі, ні занурений, і будь-яке обертання зупиняється краями хвоста ластівки (42) довгої шпонкової канавки Циліндр може бути просунутий далі шляхом ковзання цілком із корпуса поршня при бажанні, однак голка затягується всередину кожуха і цілком знаходиться в ньому, уберігаючись від будь-якого випадкового контакту На фігурах 19 - 23 показане інше виконання Циліндр (51) суттєво подібний із циліндром першого виконання за фігурами 1 - 18, за винятком того, що він має шток (52), який проходить від заднього кінця (53) повз передній кінець (54) циліндра Передні краї циліндра (55) мають крайки, закруглені вниз до центру циліндра Поршень (60) (фігура 20) має незнімну голівку 47480 14 поршня (61) на його задньому КІНЦІ, виконану з можливістю зворотно-поступального руху всередині циліндра, і подовжений корпус (62), який закінчується голковим фітингом (63) для вмісту звичайної голки для підшкірного вприскування Діаметрально протилежно розташовані набори фіксаторів (64) передбачені на передньому КІНЦІ безпосередньо приєднуючись до голкового фітингу (63) Осьовий протік (65) проходить через поршень від голівки до кінця голки Протік має форму, яка дозволяє вміщувати шток циліндра, коли циліндр сковзає по поршню від кінця голівки Кожух (70) має задній кінець (71) і таку ж конфігурацію (72) шпонкових канавок, як описано з посиланням на перше виконання Кожух має форму трубки з захоплювачами для пальців (73) і відрізняється від першого виконання тим, що в нього є передні фіксатори (74) у формі зубчатих фіксаторів, які розташовуються діаметрально протилежно ОДИН ВІДНОСНО ОДНОГО Захоплювачі корпуса поршня (64) пружно рухливі всередину і кожний із них має розташовану по його центру виїмку (66) Фіксатори (74) є частиною стінки обшивання і шарнірно закріплені на передньому КІНЦІ (75) із висунутим пологим захоплювачем (76) Ухил рампи спрямований до кінця так, що коли поршень знаходиться в циліндрі, фіксатор (64) може просуватися всередині обшивання в армованому вигляді і контактувати з фіксатором (74) у виїмці (66) Циліндр може бути висунутий, залишаючи поршень позаду в положенні, коли він закріплений фіксаторами (74) Це дає можливість рідині затягуватися в циліндр через голку Фіксатори (74) відпускаються з - під циліндра при зміщуючому впливі фіксаторів (64), при цьому фіксатори (74) трохи видаються зовні над поверхнею обшивання Рідина викидається шляхом просування циліндра по поршню Під час цього ходу випуску передній край циліндра, який має закруглені краї, заслоняє виступаючі фіксатори обшивання (74) і піднімає їх зовні з контакту з фіксаторами поршня (64) Це положення докладно показане на фігурі 23 Поршень тепер утримується всередині циліндра силою тертя і може бути висунутий разом із циліндром у безпечне положення всередині кожуха Виїмки (66) фіксаторів (64) контактують із поперечними стопорами довгої шпонкової канавки, замикаючи поршень При роботі шприц збирається шляхом введення поршня, який цілком розташовується всередині циліндра (60), у кожух (70) Це робиться шляхом введення фіксаторів (64) в ексцентрикову шпонкову канавку, обертання їх для центрування в довгих шпонкових канавках і просування шляхом ковзання циліндра і поршня цілком у кожух Захоплювачі (64) згинаються всередину, контактуючи з фіксаторами (74), оскільки циліндр переміщується над фіксаторами (74) і утримує їх від шарнірного повороту зовні Це показано більш докладно з посиланням на фігуру 22 15 47480 З 7 Фіг1 ^ л= —=•— 20 *\ ~~VJP£ 2? 21, JO ,27 20 32 Фіг.8 BS ?ь 16 17 ,^-_ „_ 33 J ) 47480 Зі 7 К 2 20 18 75 З 55 76 23 30 Фіг.17 i * ^ 51 V ^ - S 52 66 71 76' Фіг.21 Фїг.23 73 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
