Т-подібне з’єднання між профільною поперечкою і профільним стояком фасаду або прозорого даху

1. Т-подібне з'єднання між профільною поперечкою і профільним стояком фасаду або прозорого даху, які мають внутрішню камеру і у внутрішній камері профільної поперечки на оберненому до з'єднувального шва торці встановлено з'єднувальний елемент, який охоплює чи зачіпляє профільний стояк, яке відрізняється тим, що з'єднувальний елемент (6; 40; 41) простягається лише через частину поперечного перерізу внутрішньої камери (2) і складається із фігурної деталі (20, 41), закріпленої на кріпильних профілях (4, 5; 49; 56; 58, 59), розміщених поблизу паралельної площині склопакета чи сендвіч-панелі зовнішньої стінки (3) профільної поперечки (1).

2. Т-подібне з'єднання за п. 1, яке відрізняється тим, що фігурна деталь (20, 41) виготовлена із еластичної пластмаси або із металу, переважно із легкого металу.

3. Т-подібне з'єднання за п. 1, яке відрізняється тим, що внутрішня камера (2) профільної поперечки (1) як кріпильні профільні елементи містить прикріплену до зовнішньої стінки (3) шийку (4), виконану як одне ціле з різьбовим каналом (5), у протилежній шийці (4) стороні якого виконано поздовжній розріз (19), і фігурну деталь, яка у змонтованому положенні охоплює різьбовий канал і шийку.

4. Т-подібне з'єднання за п. 3, яке відрізняється тим, що для кріплення із силовим замиканням фігурної деталі (20) загвинчений стопорний шуруп (24, 28), що розпирає стінки різьбового каналу (5).

5. Т-подібне з'єднання за п. 4, яке відрізняється тим, що стопорний шуруп (24) має прилеглий до привідного кінця конус (25).

6. Т-подібне з'єднання за п. 3, яке відрізняється тим, що у фігурній деталі (20) виконано поздовжній виступ (27), у вмонтованому положенні фігурної деталі (20) розміщений у різьбовому каналі (5) і закріплений стопорним шурупом (28).

7. Т-подібне з'єднання за п. 3, яке відрізняється тим, що у фігурній деталі (20) виконано паз (29), внутрішній контур якого відповідає зовнішньому контуру різьбового каналу (5) і шийки (4) і який у вмонтованому стані фігурної деталі (20) з геометричним замиканням охоплює ці деталі, а також круглий у поперечному перерізі стрижень (30), який може бути введений в різьбовий канал, має конічну форму і звужується до ввідного кінця.

8. Т-подібне з'єднання за п. 1, яке відрізняється тим, що у фігурній деталі (20) виконано поздовжній проріз (37), а палець (21) з буртиком кільцевою поверхнею (35) спирається на пружину, яка охоплює стержень (34) пальця.

9. Т-подібне з'єднання за п. 8, яке відрізняється тим, що палець (21) вставлений в затискний отвір (22) фігурної деталі (20) з обмеженням обертання навколо осі при осьових рухах.

10. Т-подібне з'єднання за п. 9, яке відрізняється тим, що палець з буртиком має напрямні виступи (36), які у вмонтованому положенні з'єднувального елемента розміщені у верхньому поздовжньому прорізі (37) і у нижньому напрямному пазу (38).

11. Т-подібне з'єднання за п. 10, яке відрізняється тим, що у фігурній деталі (20) виконано з'єднуючий напрямний паз (38) і поздовжній проріз (37), поперечний паз (39), в який поворотом пальця навколо осі можуть бути введені напрямні виступи (36).

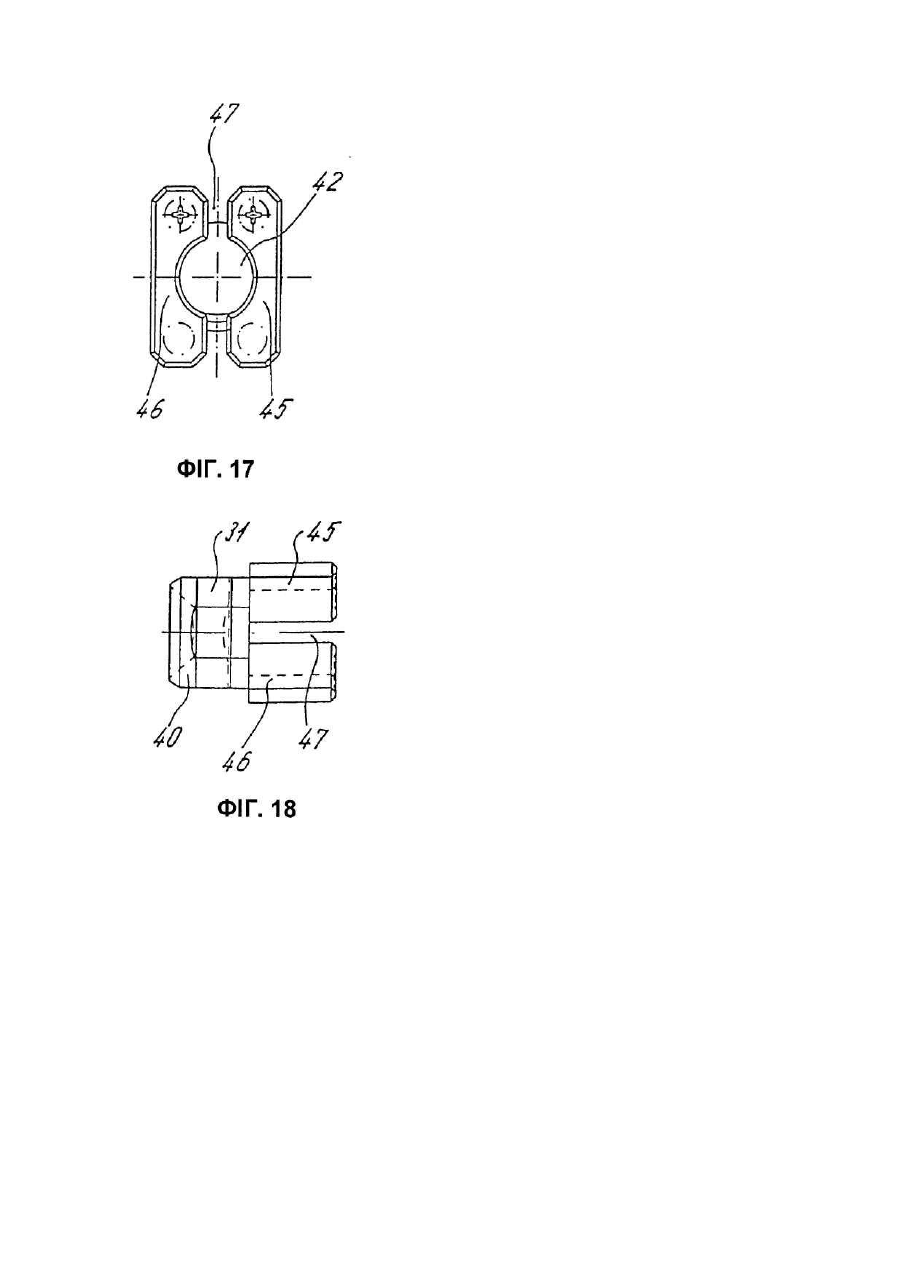

12. Т-подібне з'єднання за п. 1, яке відрізняється тим, що у виконаному як одне ціле з фігурною деталлю (41) пальці (40) з буртиком виконано конусне заглиблення (43) під головку шурупа, який у змонтованому положенні фігурної деталі крізь виконаний у ній канал (42) може бути з геометричним замиканням загвинчений у охоплений фігурною деталлю різьбовий канал.

13. Т-подібне з'єднання за п. 12, яке відрізняється тим, що палець (40) з буртиком має кільцеву опорну поверхню (44), яка у змонтованому стані фігурної деталі (41) спирається на торець різьбового каналу (5) і до якої примикають опорні елементи (45, 46), якими обмежений виконаний через усю конструктивну висоту фігурної деталі (41) центральний паз (47), ширина якого більша від товщини шийки (4).

14. Т-подібне з'єднання за п. 12, яке відрізняється тим, що фігурна деталь (41) на розміщеному на шийці (4) різьбовому каналі (5) може бути повернута на 180°.

15. Т-подібне з'єднання за п. 12, яке відрізняється тим, що зовнішня стінка (3) профільної поперечки (1) разом із двома паралельно орієнтованими боковими планками (49) утворює кріпильний паз для опорної пластини (50) фігурної деталі (51).

16. Т-подібне з'єднання за п. 15, яке відрізняється тим, що опорна пластина (50) у змонтованому положенні фігурної деталі вставлена у кріпильний паз із незначним натягом.

17. Т-подібне з'єднання за п. 15, яке відрізняється тим, що опорна пластина (50) виконана із звуженням у напрямку ввідного кінця.

18. Т-подібне з'єднання за п. 15, яке відрізняється тим, що у фігурній деталі (51) виконано отвір (52) і сполучений з ним шліц (53), у які у змонтованому положенні фігурної деталі загвинчено чи запресовано розпірний засіб.

19. Т-подібне з'єднання за п. 15, яке відрізняється тим, що у опорній пластині (50) виконано щонайменше одну виїмку (54), у яку у змонтованому положенні фігурної деталі шляхом деформації введено матеріал (55) бокової планки (49).

20. Т-подібне з'єднання за п. 1, яке відрізняється тим, що у профільній поперечці (1) виконано паралельну зовнішній стінці (3) роздільну стінку (56), яка утворює камеру (57) для кріплення фігурної деталі з'єднувального елемента.

21. Т-подібне з'єднання за п. 1, яке відрізняється тим, що у внутрішній камері (2) профільної поперечки (1) передбачено розміщені один напроти іншого різьбові канали (58), виконані як одне ціле з орієнтованими паралельно зовнішній стінці (3) шийками (4).

22. Т-подібне з'єднання за п. 1, яке відрізняється тим, що фігурна деталь (20, 41) оснащена вмонтованим або виконаним як одне ціле з нею пальцем з буртиком.
