Інструмент “маяк-ролик” по письменському с.в. для оштукатурювання віконних і дверних косяків

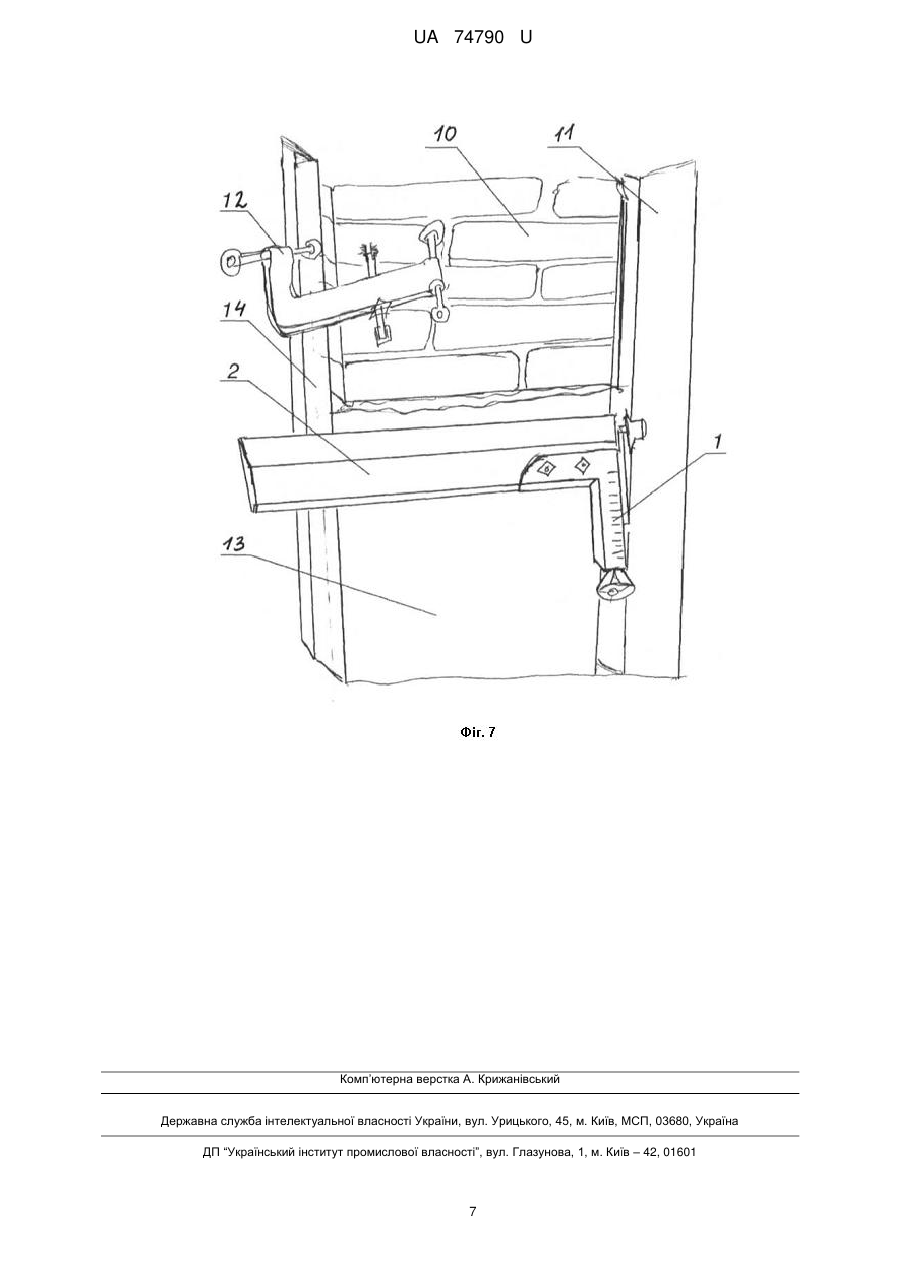

Реферат: Інструмент для оштукатурювання віконних і дверних косяків являє собою корпус, утворений жорсткою кутовою конструкцією з двох стовбурів, один з яких має П-подібний профіль. У іншому стовбурі встановлена підвіска, що являє собою плоский лінійний жорсткий елемент, яка обладнана дуголижоподібним округленим елементом. UA 74790 U (12) UA 74790 U UA 74790 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, що використовують під час опоряджувальних робіт у будівництві, зокрема до інструменту для оштукатурювання віконних і дверних косяків. Необхідність створення нових штукатурних інструментів була обумовлена спостереженням за роботою будівельників і штукатурів і аналізом якості виконаних ними робіт по оштукатурюванню віконних і дверних косяків та витраченим часом на виконання таких робіт та одержаної якості. На сьогодні, процес оштукатурювання віконних і дверних косяків трудомісткий, небезпечний і низькоефективний, а спеціалізовані інструменти для оштукатурювання косяків відсутні. Під час оштукатурювання віконних і дверних косяків спочатку встановлюють і закріплюють напрямну маякову рейку на зовнішній межі косяка. Як напрямна використовується правило або рейка. Для здійснення вирівнювання нанесеної штукатурної маси встановлюють пристрій для оштукатурювання віконних і дверних косяків на маяки: дверну коробку або віконну раму і на напрямну, закріплену на зовнішній межі косяка, і рухають його уздовж зазначених маяків. Причому, відоме пристосування - малку - встановлюють вирізом дерев'яної рейки на дверну коробку або віконну раму, а іншим кінцем - на напрямну рейку, закріплену на зовнішній межі косяка. Недоліком відомого пристрою є неможливість регулювання та змінювання параметрів елемента для вирівнювання нанесеної штукатурної маси і необхідність виготовлення нового пристосування під кожний конкретний процес оштукатурювання віконних і дверних косяків, складність точного досягнення бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка, низька продуктивність і недостатня якість оштукатурених віконних і дверних косяків. Задачею корисної моделі є створення нового інструмента для оштукатурювання віконних і дверних косяків, названого як "маяк-ролик", який забезпечує спрощення при досягненні точності створюваного бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка. Використання інструмента "маяк-ролик" у пристрої для оштукатурювання луток і одвірків забезпечує підвищення безпечності, технологічності і продуктивності процесу оштукатурювання віконних і дверних косяків. Запропонований інструмент "маяк-ролик" дозволяє при високій якості виконання даного виду роботи значно скоротити загальний час її проведення та знизити вимоги до кваліфікації майстра. Поставлена задача вирішується інструментом "маяком-роликом" для оштукатурювання віконних і дверних косяків, який являє собою корпус, утворений жорсткою кутовою конструкцією з двох стовбурів, один з яких має П-подібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси, а в іншому стовбурі в площині, паралельній площині торця стовбура з П-подібним профілем, встановлена з можливістю регулювання та фіксації положення підвіска, що являє собою плоский лінійний жорсткий елемент, яка обладнана виступаючим дуголижоподібним округленим елементом, причому дуголижоподібний округлений елемент встановлений на кінці підвіски, ближчому до торця стовбура з П-подібним профілем, з можливістю сковзання в площині, перпендикулярній площині торця стовбура з П-подібним профілем. В кращому варіанті виконання корисної моделі кінцева ділянка підвіски, на якій встановлений дуголижоподібний округлений елемент, має звужений кінець, що виступає за межу дуголижоподібного округленого елемента, виконаний язичкоподібної або U-подібної форми. Було встановлено, що завдяки запропонованому інструменту для оштукатурювання "маяку-ролику", виконаному у вигляді жорсткої кутової конструкції з двох стовбурів, в одному з яких може бути встановлений і зафіксований елемент для вирівнювання штукатурної маси, а в іншому - з'єднувальна ланка у вигляді підвіски, обладнаної дуголижоподібним округленим елементом, дозволило при оштукатурюванні віконних і дверних косяків з легкістю підбирати необхідний кут світанку і ступінь заглиблення дверної коробки чи віконної рами в тіло штукатурної маси, тобто формувати геометрію косяка шляхом копіювання лінійної площини зовнішнього кута периметра дверної або віконної коробки зі сторони косяка і трансформування маякових параметрів в задану площину косяка. Інструмент "маяк-ролик" є генеральним сполучником при оштукатурюванні косяків, який зробив можливим використання штукатурного правила, рейки або профілю як елемента для вирівнювання нанесеної штукатурної маси, і дозволив сполучити елемент для вирівнювання нанесеної штукатурної маси (штукатурне правило, рейку або профіль), в тому числі, завдяки дуголижоподібному округленому елементу з напрямними-маяками у вигляді віконної або дверної коробки чи рами. Таке об'єднання дозволило значно підвищити технологічність оштукатурювання і якість оштукатурених віконних і дверних косяків, а також підвищити продуктивність процесу оштукатурювання віконних і 1 UA 74790 U 5 10 15 20 25 30 35 40 45 50 55 60 дверних косяків, і зменшити вимоги до кваліфікації фахівців-штукатурів, що значно розширює кількість спроможних майстрів якісно виконати цю роботу. Назва інструмента "маяк-ролик" відображає функцію інструмента для оштукатурювання віконних і дверних косяків, в якому поєднано здатність інструмента плавно сковзати по напрямній (маяку). Принцип дії запропонованого інструмента "маяка-ролика" полягає в тому, що дуголижоподібний округлений елемент рухається (ковзає) по лінійній кутовій площині віконної рами або дверної коробки з боку косяка, що оздоблюється. При цьому, за допомогою інструмента "маяка-ролика" і зафіксованого в ньому штукатурного правила, рейки або профілю, здійснюється копіювання параметрів зовнішнього кута периметра віконної рами або дверної коробки з боку косяка, що оштукатурюється, і трансформування їх в задані параметри кута світанку косяка, що оздоблюється. Це сприяє ідеальному розгладжуванню штукатурної площини косяка з високою точністю зовнішніх і внутрішніх кутів кута світанку, а віконна рама чи дверна коробка зі всіх боків має однаковий ступінь заглиблення в тіло косяка. Віконні рами і дверні коробки встановлені у відповідності до прямовисної лінії і за допомогою інструмента "маяка-ролика" використовують як один з напрямних маяків. Як другий напрямний маяк дотику елемента для вирівнювання нанесеної штукатурної маси використовують встановлений по зовнішньому куті косяка і стіни і зафіксований на прилеглій площині стіни за допомогою фіксатора для оздоблювально-будівельних робіт іншого штукатурного правила або рейки, або профілю. Корисна модель пояснюється кресленнями, на яких представлено: Фіг. 1 - "маяк-ролик", що містить підвіску з ручним регулюванням, обладнану дуголижоподібним округленим елементом; Фіг. 2 - "маяк-ролик", показаний на Фіг. 2 перед збиранням; Фіг. 3 - пристрій для оштукатурювання віконних і дверних косяків з "маяком-роликом", показаним на Фіг. 1; Фіг. 4 -"маяк-ролик", що містить підвіску з автоматичним регулюванням, обладнану дуголижоподібним округленим елементом; Фіг. 5 - "маяк-ролик", показаний на Фіг. 5 перед збиранням; Фіг. 6 - пристрій для оштукатурювання віконних і дверних косяків з "маяком-роликом", показаним на Фіг. 4; Фіг. 7 - використання пристрою для оштукатурювання віконних і дверних косяків при оштукатурюванні дверних косяків. Інструмент для оштукатурювання косяків - "маяк-ролик" 1, показаний на Фіг. 1 - Фіг. 7, виконаний з можливістю встановлення і фіксування в ньому елемента для вирівнювання нанесеної штукатурної маси, де як такий може бути використаний штукатурне правило 2, рейка або профіль (Фіг. 3, Фіг. 6). "маяк-ролик" 1 являє собою корпус, утворений жорсткою кутовою конструкцією зі стовбурів 3 і 4. Стовбур 3 має П-подібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси, наприклад, штукатурного правила 2. В стовбурі 4 в площині, паралельній площині торця стовбура 3 з П-подібним профілем, встановлена підвіска 5, що являє собою плоский лінійний жорсткий елемент, один кінець 6 якого може бути звуженим і мати язичкоподібну або U-подібну форму. Підвіска 5 виконана з можливістю регулювання, ручного (Фіг. 1 - Фіг. 3) або автоматичного (Фіг. 4 - Фіг. 7), - та фіксації її положення. Підвіска 5 обладнана виступаючим дуголижоподібним округленим елементом 7. Дуголижоподібний округлений елемент 7, встановлений на кінці підвіски 5, ближчому до торця стовбура 3 з можливістю сковзання в площині, перпендикулярній площині торця стовбура 3, а, при зафіксованому у стовбурі 3 штукатурному правилі 2, перпендикулярно площині його торця. Для забезпечення ідеального копіювання параметрів зовнішнього кута периметра віконної рами або дверної коробки з боку косяка, що оштукатурюється, і трансформування їх в задані параметри кута світанку косяка, що оздоблюється, дуголижоподібний округлений елемент 7 встановлений на підвісці 5, що має звужений кінець 6, виконаний язичкоподібної або U-подібної форми, таким чином, що звужений кінець 6 виступає за межу дуголижоподібного округленого елемента 7. Фіксація елемента для вирівнювання нанесеної штукатурної маси в стовбурі 3 з П-подібним профілем і регулювання та фіксації положення підвіски 5 в стовбурі 4 може здійснюватися за допомогою фіксуючих елементів 8, 9. На Фіг. 7 показано застосування пристрою для оштукатурювання віконних і дверних косяків на прикладі опорядження косяка дверної коробки, де використані такі позначення: стіна 10, дверна коробка 11, фіксатор для оздоблювально-будівельних робіт 12, оштукатурена поверхня косяка 13, маякова рейка 14. 2 UA 74790 U 5 10 15 20 25 30 35 Пристрій використовують таким чином. До початку опорядження косяків прилеглі стіни (Фіг. 7) мають бути оштукатуреними і затертими. Заданий кут світанку встановлюють косинцем. Виходячи з величини кута, на оштукатуреній стіні 10 згідно з рівнеміром створюють маяк зовнішньої межі косяка шляхом встановлення і фіксації маякової рейки 14. Роль другого маяка виконує дверна коробка 11, встановлена у відповідності до стандартів в рівні. Штукатурне правило 2 розміщають тупою його частиною в стовбурі 3 і фіксують за допомогою фіксуючих елементів 8 так, щоб підвіска 5 своїм плоским тильним боком була притиснута до торця штукатурного правила 2, а дуголижоподібний округлений елемент 7 служив рухомим ковзаючим зубом по зовнішній лінійній кутовій площині дверної коробки 11. Штукатурну масу з надлишком наносять на поверхню стіни 10, що має бути опоряджена як косяк. По двох маяках: дверній коробці 11 і маяковій рейці 14, зафіксованій на зовнішній межі косяка, встановлюють пристрій для оштукатурювання віконних і дверних косяків, причому, дуголижоподібний округлений елемент 7 розміщують на маяку, роль якого виконує дверна коробка 11. Вибирають задане або бажане занурення дверної коробки шляхом переміщення і фіксації підвіски 5 у стовбурі 4. Особа, що виконує опорядження косяка, з надлишком накидає штукатурну масу на опоряджувальну поверхню і, тримаючи двома руками пристрій для оштукатурювання віконних і дверних косяків, дуголижоподібний округлений елемент якого встановлений на зовнішній кут складової периметра дверної коробки 11 з боку косяка, що оздоблюється, а ділянка штукатурного правила 2 опирається на маякову рейку 14. Далі, особа, що виконує опорядження косяка, переміщує пристрій за двома маяковими складовими: дверною коробкою 11 і маяковою рейкою 14. При цьому, дуголижоподібний округлений елемент 7 ковзає по одній лінії дверної коробки 11, завдяки чому здійснюється копіювання параметрів зовнішнього кута даної складової периметра дверної коробки з боку косяка, що оштукатурюють, які трансформуються в задані параметри кута світанку косяка, що оздоблюється, завдяки штукатурному правилу 2. При цьому відбувається розгладжування надлишку штукатурної маси з отриманням штукатурної поверхні 13, створеною з високою точністю зовнішніх і внутрішніх кутів світанку. Після цього, затирають поверхню утвореного косяка і знімають маякову рейку 14, встановлену на зовнішній межі кута косяка. В результаті використання запропонованого пристрою для оштукатурювання віконних і дверних косяків отримують ідеальні косяки за короткий проміжок часу з мінімальними затратами та зменшеними вимогами до майстерності фахівців штукатурів. Конструкція інструмента "маякролик" дозволяє універсально і плавно регулювати будь-який внутрішній кут косяків і задавати затребувану глибину занурення віконної рами чи дверної коробки в тіло косяка. Таким чином, використання запропонованих пристроїв для оштукатурювання віконних і дверних косяків і інструмента "маяк-ролик" забезпечить: - підвищення технологічності і продуктивності оштукатурювання віконних і дверних косяків; - підвищення якості оштукатурених віконних і дверних косяків; - підвищення точності досягнення бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Інструмент для оштукатурювання віконних і дверних косяків, який відрізняється тим, що являє собою корпус, утворений жорсткою кутовою конструкцією з двох стовбурів, один з яких має П-подібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси, а в іншому стовбурі в площині, паралельній площині торця стовбура з П-подібним профілем встановлена з можливістю регулювання та фіксації положення підвіска, що являє собою плоский лінійний жорсткий елемент, яка обладнана виступаючим дуголижоподібним округленим елементом, причому дуголижоподібний округлений елемент встановлений на кінці підвіски, ближчому до торця стовбура з П-подібним профілем, з можливістю сковзання в площині, перпендикулярній площині торця стовбура з П-подібним профілем. 2. Інструмент за п. 1, який відрізняється тим, що кінцева ділянка підвіски, на якій встановлений дуголижоподібний округлений елемент, має звужений кінець, що виступає за межу дуголижоподібного округленого елемента, виконаний язичкоподібної або U-подібної форми. 3 UA 74790 U 4 UA 74790 U 5 UA 74790 U 6 UA 74790 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
