Система та спосіб (варіанти) для забезпечення доступу до безпровідної системи зв’язку в групі абонентів, які використовують групу модемів

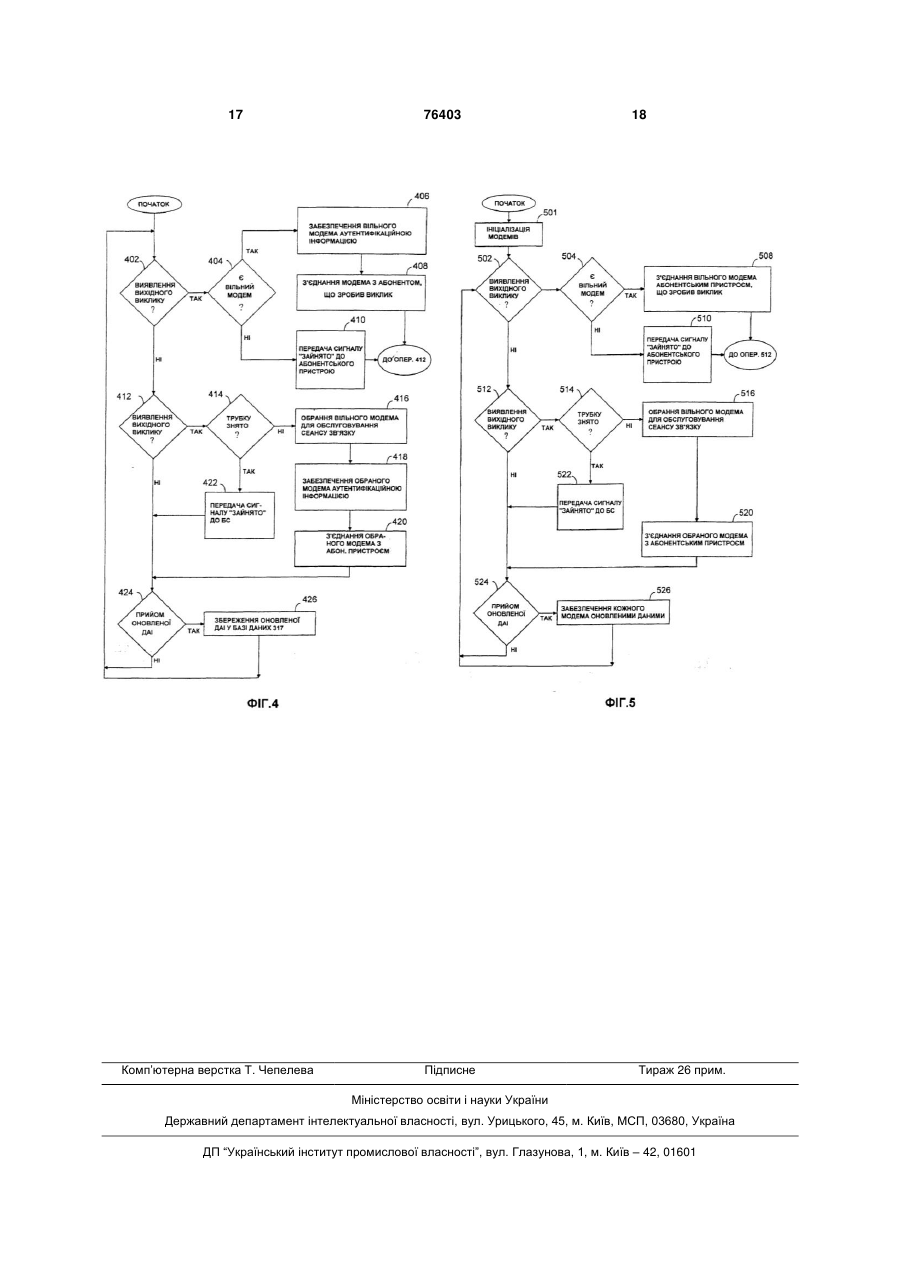

1. Спосіб забезпечення доступу до служби безпровідного зв'язку у зосередженій абонентській системі для групи абонентів, причому кожний абонент з групи абонентів має абонентський пристрій, пов'язану з цим абонентом статичну і динамічну аутентифікаційну інформацію і група абонентів спільно користується групою модемів, який включає операції: (а) виявлення активування одного з абонентських пристроїв, (б) вибору модема з групи модемів, (в) з'єднання зазначеного активованого абонентського пристрою з зазначеним вибраним модемом і забезпечення трафіку для тракту між зазначеним активованим абонентським пристроєм і вибраним модемом, і (г) забезпечення зазначеного вибраного модема динамічною аутентифікаційною інформацією, причому зазначена динамічна аутентифікаційна інформація пов'язана з абонентом, для якого призначений зазначений активований абонентський пристрій. 2. Спосіб за п.1, який додатково включає операцію збереження у базі даних динамічної аутентифікаційної інформації, пов'язаної з кожним абонентом групи. 3. Спосіб за п.2, який додатково включає операцію добування з зазначеної бази даних динамічної аутентифікаційної інформації, що стосується абонента, якому належить зазначений активований абонентський пристрій. 2 (19) 1 3 76403 4 клик, пи модемів і з кожним з абонентських пристроїв з (в) вибору доступного модема з групи модемів, зазначеної групи, (г) з'єднання абонентського пристрою, призначено- систему керування, яка має зв'язок з зазначеним го зазначеному викликаному абоненту, з зазначеперемикачем і кожним з модемів зазначеної групи, ним вибраним модемом і забезпечення трафіку і для тракту між абонентським пристроєм, призна- базу даних, до якої має доступ зазначена систеченим зазначеному викликаному абоненту, і вибма керування і яка призначена для зберігання щораним модемом; найменше динамічної аутентифікаційної ін фор(д) забезпечення зазначеного вибраного модема мації, динамічною аутентифікаційною інформацією, попричому зазначена система керування визначає в'язаною з зазначеним викликаним абонентом. доступний модем у зазначеній групі модемів при 12. Спосіб за п.11, який додатково включає операактивуванні одного з абонентських пристроїв зацію збереження у базі даних динамічної аутентизначеної групи, дає команду зазначеному перемифікаційної інформації, пов'язаної з кожним абонекачу з'єднати зазначений один з абонентських нтом групи. пристроїв із зазначеної групи з зазначеним досту13. Спосіб за п.12, який додатково включає операпним модемом, добуває з зазначеної бази даних цію добування з зазначеної бази даних динамічної збережену динамічну аутентифікаційну інформааутентифікаційної інформації, пов'язаної з зазнацію, пов'язану з зазначеним одним з абонентських ченим викликаним абонентом. пристроїв із зазначеної групи, і забезпечує зазна14. Спосіб за п.13, в якому динамічна аутентифічений доступний модем зазначеною добутою збекаційна інформація, якою забезпечується зазначереженою динамічною аутентифікаційною інфорний вибраний модем, є зазначеною динамічною мацією. аутентифікаційною інформацією, добутою з зазна21. Зосереджена абонентська система за п.20, в ченої бази даних. якій при ініціалізації цієї системи зазначена систе15. Спосіб за п.14, який додатково включає операма керування забезпечує кожний модем зазначецію збереження у зазначеному вибраному модемі ної групи статичною аутентифікаційною інформазазначеної динамічної аутентифікаційної інформацією, яка відповідає кожному абонентському ції, надісланої до зазначеного вибраного модема. пристрою із зазначеної групи. 16. Спосіб за п.15, який додатково включає опе22. Зосереджена абонентська система за п.20, в рації: якій зазначений доступний модем модифікує за- модифікації зазначеної динамічної аутентифіказначену динамічну аутентифікаційну інформацію, ційної інформації, збереженої у зазначеному вибякою його забезпечила зазначена система керураному модемі, у відповідь на прийом зазначеним вання, після чого зазначений доступний модем у вибраним модемом повідомлення про оновлення відповідь на прийом повідомлення від зазначеної від базової станції, і базової станції надсилає зазначену модифіковану - збереження зазначеної модифікованої динамічдинамічну аутентифікаційну інформацію до зазнаної аутентифікаційної інформації у зазначеному ченої системи керування. вибраному модемі. 23. Зосереджена абонентська система за п.22, в 17. Спосіб за п.16, який додатково включає операякій зазначена система керування зберігає зазнацію збереження зазначеної модифікованої динамічену модифіковану динамічну аутентифікаційну чної аутентифікаційної інформації у зазначеній інформацію у зазначеній базі даних. базі даних. 24. Спосіб забезпечення доступу до служби без18. Спосіб за п.11, який додатково включає операпровідного зв'язку для групи абонентів, причому цію зберігання у кожному з групи модемів статичкожний абонент з групи абонентів має абонентсьної аутентифікаційної інформації, пов'язаної з кожкий пристрій, забезпечений статичною і динамічним з абонентів групи. ною аутентифікаційною інформацією, і група або19. Спосіб за п.11, який додатково включає опенентів спільно користується групою модемів, рації: який включає операції: - визначення, чи використовується абонентський (а) забезпечення кожного модема з групи статичпристрій, що призначений зазначеному викликаною і динамічною аутентифікаційною інформацією, ному абоненту, і що стосується кожного з абонентів, - передачі сигналу зайнятості до базової станції, (б) виявлення вхідного виклику, адресованого до якщо абонентський пристрій, що призначений заодного з абонентів групи, значеному викликаному абоненту, використову(в) визначення викликаного абонента, причому ється. зазначеним викликаним абонентом є абонент з 20. Зосереджена абонентська система, яка вклюгрупи, до якого адресований зазначений вхідний чає: виклик, - трансиверну систему для передачі радіочастот(г) вибір доступного модема з групи модемів, них сигналів до базової станції і прийому радіочас(д) з'єднання абонентського пристрою, що налетотних сигналів від базової станції, жить зазначеному викликаному абоненту, з зазна- групу модемів, кожний з яких з'єднаний з зазначеним вибраним модемом і забезпечення трафіку ченою трансиверною системою, для потоку між цим абонентським пристроєм, що - групу абонентських пристроїв, кожний з яких має належить зазначеному викликаному абоненту, і пов'язану з ним унікальну статичну і динамічну вибраним модемом, і аутентифікаційну інформацію, (е) прийому оновленої динамічної аутентифікацій- перемикач, з'єднаний з кожним з зазначеної груної інформації від зазначеного вибраного модема, 5 76403 6 (є) забезпечення зазначеною оновленою динамічдема з групи, за винятком зазначеного вибраного ною аутентифікаційною інформацією кожного момодема. Винахід стосується аутентифікації абонентів у безпровідній системі зв'язку, зокрема, аутентифікації абонентів у безпровідній системі зв'язку, де група абонентів спільно використовують групу модемів. Для відвернення шахрайств і крадіжок безпровідного комунікаційного обслуговування і для забезпечення належних нарахувань для сплати абонентам такого обслуговування провайдери цього обслуговування (наприклад, провайдери стільникової телефонії) створили механізм аутентифікації своїх абонентів. Цей механізм заснований на тому, що кожний абонент системи несе унікальну аутентифікаційну інформацію (УАІ). Така інформація є необхідною для одержання доступу до безпровідної системи зв'язку і є у деякій мірі подібною до персонального ідентифікаційного номера (ПІН), який використовують для одержання доступу до банківського рахунку через банкомат. УАІ кожного абонента складається з статичних аутентифікаційних даних і динамічних аутентифікаційних даних. Електронний серійний номер (ЕСН) і ідентифікаційний номер мобілю (ІНМ) є прикладами статичних аутентифікаційних даних. Прикладом динамічних аутентифікаційних даних є спільні секретні дані (ССД). Статичні аутентифікаційні дані не змінюються з часом, динамічні ж аутентифікаційні дані можуть змінюватись, коли абонент веде активний сеанс зв'язку, надсилає виклик або одержує реєстрацію у базовій станції тощо. У звичайних безпровідних системах зв'язку кожний абонент має власний абонентський пристрій (або трансівер), наприклад, стільниковий телефон, і відповідає за оплату всіх дзвінків, зроблених з його телефону. Крім того, кожний абонент має модем, з'єднаний з антеною для передачі радіочастотних (РЧ) сигналів до базової станції (далі - БС) і прийому таких сигналів від БС. Отже, у звичайних безпровідних системах зв'язку існують індивідуальні зв'язки між модемами і абонентами і тому УАІ абонента зберігається у модемі стільникового телефону абонента. Завдяки цьому модем може виконувати процедуру аутентифікації у спосіб, прозорий для абонента, і за необхідності може оновлювати і зберігати динамічну аутентифікаційну інформацію абонента. Отже, абонент може не обтяжувати себе зберіганням аутентифікаційної інформації. У деяких безпровідних системах зв'язку (наприклад, концентрованих абонентських системах, описаних далі) не існує індивідуальних зв'язків між модемними системами і абонентами. У таких системах бажано, щоб процедура аутентифікації була такою ж прозорою для абонента, як у системах, де існує індивідуальний зв'язок між модемними системами і абонентами. Отже, існує потреба у системі і способі прозорого забезпечення доступу до безпровідного комунікаційного обслуговування у випадку відсутності індивідуальних зв'язків між модемними системами і абонентами. Такі система і спосіб мають бути сумісними з існуючими безпровідними системами зв'язку. Винахід розв'язує зазначену вище задачу ідентифікації. Однією з задач винаходу є створення способу прозорого забезпечення доступу до безпровідного комунікаційного обслуговування у групі абонентів, які користуються спільною групою модемів, причому кожний абонент групи має абонентський пристрій і має пов'язану з ним статичну і динамічну аутентифікаційну інформацію. Одне з втілень винаходу включає операції: (а) виявлення активування одного з абонентських пристроїв; (б) вибору модему з групи модемів; (в) з'єднання активованого абонентського пристрою з обраним модемом і уможливлення цим обміну інформацією між активованим абонентським пристроєм і обраним модемом; і (г) надсилання до обраного модему динамічної аутентифікаційної інформації, що стосується абонента, пов'язаного з активованим абонентським пристроєм. У іншому втіленні спосіб включає операції: (а) виявлення вхідного виклику, адресованого одному з абонентів групи; (б) визначення викликаного абонента, тобто того з абонентів групи, якому був адресований виклик; (в) обрання вільного модему з групи модемів; (г) з'єднання абонентського пристрою, пов'язаного з викликаним абонентом, з обраним модемом і уможливлення цим обміну інформацією між цим абонентським пристроєм і обраним модемом; і (д) надсилання до обраного модему динамічної аутентифікаційної інформації, пов'язаної з викликаним абонентом. Кожне з втілень може додатково включати операції: збереження у базі даних динамічної аутентифікаційної інформації, пов'язаної з кожним абонентом групи; збереження у обраному модемі динамічної аутентифікаційної інформації, надісланої до цього модему; оновлення динамічної аутентифікаційної інформації, що зберігається у обраному модемі, при прийомі цим обраним модемом від БС повідомлення з командою на оновлення; збереження оновленої динамічної аутентифікаційної інформації у обраному модемі; і збереження оновленої динамічної аутентифікаційної інформації у базі даних. Завдяки цьому динамічна аутентифікаційна інформація, що зберігається у базі даних, оновлюється з кожним оновленням, прийнятим модемом. Крім того, кожне з втілень способу може додатково включати операції збереження у кожному з модемів статичної аутентифікаційної інформації, пов'язаної з кожним з абонентів групи. 7 76403 8 Винахід включає також концентровану абонетакої системи [описано у патентах США 4 901 307 і нтську систему, яка, згідно з одним з втілень, 5 103 459], включених сюди посиланням. Стільнивключає: трансіверну систему для передачі РЧ кові телефонні системи були також стандартизосигналів до БС і прийому РЧ сигналів від БС; групу вані стандартом IS-95 Асоціації зв'язку (Стандарт модемів, кожний з яких з'єднаний з трансіверною сумісності мобільних і базових станцій для стільсистемою; групу абонентських пристроїв, кожний з никових систем широкого спектру подвійного реяких пов'язаний з унікальною аутентифікаційною жиму), також включеному посиланням. інформацією; перемикач, з'єднаний з кожним з Два абоненти 102, 104 (Фіг.1) звичайної стільмодемом і з кожним з абонентських пристроїв; никової системи зв'язку мають стільникові телесистему керування, яка має зв'язок з цим перемифони, відповідно, 106, 108. У системі 100 абонент качем і кожним з модемів; і базу даних, до якої має 102 оплачує усі дзвінки з телефону 106, а абонент доступ система керування і яка призначена для 104 - усі дзвінки з телефону 108. зберігання аутентифікаційної інформації. Система Стільниковий телефон 106 має модем 110, а керування визначає вільний модем у групі модемів телефон 108 - модем 112. Модеми 110, 112 перепри активуванні одного з абонентських пристроїв і дають РЧ сигнали до БС 120, 122, 124 і одержують дає перемикачу команду з'єднати активований від них РЧ сигнали, бажано, модульовані згідно з абонентський пристрій з вільним модемом, одерПДКУ з розширеним спектром і описані у вищезгажує з бази даних аутентифікаційну інформацію, даних патентах. пов'язану з активованим абонентським пристроєм і БС 120, 122, 124 мають зв'язок з комутатором забезпечує обраний модем одержаною аутентифімобільних телефонів (КМТ) 130 каналами різного каційною інформацією. Таким чином, аутентифікатипу, включаючи наземні провідні або мікрохвиційна інформація, пов'язана з активованим абонельові канали. КМТ 130 спрямовує виклики, що нантським пристроєм, надходить до модему, що дходять від БС 120, 122, 124, до комунальної кообробляє сеанс зв'язку. Завдяки цьому модем, що мутаторної телефонної мережі (ККТМ) 140 або до обробляє цей сеанс, може прозоро аутентифікуваінших комірок 150. Взагалі телефони 106, 108 не ти абонентський пристрій, як це виконується при мають між собою безпосереднього зв'язку. звичайному безпровідному комунікаційному обслуДля відвернення шахрайств і крадіжок і для говуванні. забезпечення належних нарахувань для сплати Подальші особливості і переваги винаходу, а абоненти системи 100, наприклад, абоненти 102, також структура і функціонування різних втілень 104 мають бути аутентифіковані для надання їм винаходу наведені у подальшому детальному доступу до стільникової телефонної системи 100. описі з посиланнями на креслення, у яких: Тому абоненти 102, 104 у системі 100 одержують Фіг.1 - стільникова телефонна система, яка УАІ, яка використовується для аутентифікації. Без має структуру, узгоджену з типом модуляції, що належної УАІ абонент, наприклад, 102, не одервикористовується для ПДКУ, жить доступу до системи 100. Фіг.2 - типова процедура аутентифікації, Абонент 102 має власний стільниковий телеФіг.3 - одне з втілень стільникової системи з фон 106 і, оскільки цей телефон має модем 110, множинними зв'язками між абонентами і модеУАІ абонента 102 зберігається у модемі 110. Замами, вдяки цьому процедура аутентифікації може бути Фіг.4 - алгоритм роботи системи керування виконана модемом 110 прозоро для абонента 102. концентрованої абонентської системи згідно з одЦе ж стосується абонента 104. Це дає ту перевагу, ним з втілень, що звільняє абонентів 102, 104 від необхідності Фіг.5 - алгоритм роботи системи керування брати участь в процедурі аутентифікації. Оскільки концентрованої абонентської системи згідно з інУАІ абонента 102 зберігається у телефоні 106, він шим втіленням. має подбати про те, щоб не загубити свій телеДалі розглядаються система і спосіб для аутефон, бо інакше може статись, що абонент 102 нтифікації абонента у безпровідніи системі зв'язку. сплачуватиме за телефонні дзвінки з телефону Опис містить розглянуті детально процедури, ор106, які він не робив і не дозволяв. Це ж стосуєтьганізацію і системи. Опис включає стільникову теся абонента 104. лефонну систему, яка працює за протоколом паУАІ абонента складається з статичних аутенралельного доступу з кодовим ущільненням тифікаційних даних і динамічних аутентифікаційканалів (ПДКУ). Зрозуміло, що винахід може знайних даних. У одному з втілень статичні аутентифіти застосування у різних стільникових або безпрокаційні дані включають ЕСН і аутентифікаційний відних системах зв'язку, хоча бажаними є втіленключ (Α-ключ), а динамічні аутентифікаційні дані ня, наведені у описі. Описано також використання включають ССД і значення лічильника, які вказуЕСН для ідентифікації і пейджерного виклику абоють кількість оновлень динамічнихі аутентифіканентського пристрою. Очевидно також, що замість ційних даних. Бажано, щоб кожний абонент систеЕСН можна використати інші унікальні ідентифіками 100 мав унікальний ЕСН, який однозначно ційні коди, включаючи ІНМ або більш загальний ідентифікуватиме абонента і конкретний стільниідентифікаційний номер абонентського пристрою ковий телефон. Рахунки на сплату, пов'язані з (ІНАП). У інших випадках добре відомі схеми і сисЕСН, нараховуються на абонента, що ідентифікутеми наведені у блочній формі для того, щоб униється цим ЕСН. кнути зайвого ускладнення опису. Статичні аутентифікаційні дані не змінюються Фіг.1 ілюструє стільникову телефонну систему з часом, динамічні ж аутентифікаційні дані можуть 100, яка має структуру, узгоджену з типом модузмінюватись, коли абонент веде активний сеанс ляції, властивим режиму з ПДКУ. Застосування зв'язку, надсилає виклик або здійснює реєстрацію 9 76403 10 у базовій станції. КАС 306 має перемикач 308, систему 314 кеФіг.2 ілюструє типову процедуру 200 аутентирування, один або кілька модемів 310, модемну фікації абонента 102. Коли абонент 102 бажає інтерфейсну систему 318, підсистему 316 пам'яті, зробити виклик, модем 110 стільникового телефоантенну інтерфейснусистему 320 і антену 322. ну 106 передає повідомлення 202 доступу до БС, Антенна інтерфейсна система 320, .антена 322 і наприклад, БС 120. Повідомлення 202, бажано, модемна інтерфейсна система 318 утворюють включає ЕСН абонента, завдяки чому БС 120 мотрансіверну підсистему. Такі трансіверні підсистеже встановити, що виклик був зроблений авторими добре відомі і одну з них [описано у патенті зованим стільниковим телефоном. У відповідь БС США 5 737 687], включеному сюди посиланням. передає до модема 110 повідомлення 204 для Антенна інтерфейсна система 320 через антеперевірки. Модем 110 має відповісти на повідомну 322 приймає РЧ сигнали від БС, наприклад, лення 204 повідомленням-відповіддю 206 до БС 120, і через модемний інтерфейс 318 передає їх 120. Якщо УАІ у модемі 110 є дійсним, він може до банку 312 модемів, який містить модеми 310(1)дати правильну відповідь на перевіряюче повідо310(Υ). Для зниження вартості КАС 306 бажано, млення 204, і тоді БС 120 призначає інформаційщоб модеми 310 за структурою і функціями були ний канал для сеансу зв'язку і інструктує стільниподібними модемам 110, 112 стільникових телековий телефон 106 оновити його ССД і значення фонів 106, 108. Перемикач 308 селективно з'єднує лічильника. Однак, якщо УАІ у модемі 110 є недійабонентські пристрої 304 з модемами 310. сним, відповідь на перевіряюче повідомлення 204 Система 314 приймає інформацію від і надсибуде хибною і БС 120 відмовить абоненту 102 у лає інформацію до модемів 310 і керує роботою доступі до стільникової системи 100. Отже, абоперемикача 308, використовуючи інформацію, що нент 102 може користуватись стільниковою системіститься у підсистемі 316 пам'яті. Структуру і фумою 100, доки у модемі 110 зберігається поточна нкції КАС 306 детально [описано у патенті США 5 УАІ абонента 102. 781 856] включеному сюди посиланням. Як уже відзначалось, УАІ абонента 102 вклюКожний з абонентських пристроїв 304(1)чає статичні і динамічні аутентифікаційні дані. 304(Х) через перемикач 308 має зв'язок з відповіСтатичні аутентифікаційні дані не змінюються з дним абонентом 302(1)-302(Х). Наприклад, абонечасом, але під час сеансу зв'язку БС 120 може нтський пристрій 304(1) має зв'язок з абонентом надіслати до модему 110 одне або кілька повідом302(1), а абонентський пристрій 304(2) - з абоненлень 210 для оновлення ССД. Повідомлення 210 є том 302(2). Бажано, щоб взагалі абонентські прикомандним повідомленням, фактичні ж ССД не строї 304 не мали приймачів і передавачів РЧ і передаються в ефір. Одержавши повідомлення засобів моду-. ляції.і демодуляції з цифрового у 210, модем 110 оновлює динамічну аутентифікааналоговий формат, тобто щоб вони не мали моційну інформацію абонента 102, що призводить до демів і складались, по суті, з гучномовця і мікрозміни УАІ абонента 102 з часом. фона. Бажано, щоб абонентські пристрої 304 були У звичайній стільниковій системі 100, як відстандартними телефонними апаратами з модулязначалось, між абонентами і модемами існують цією імпульсним кодом для звичайного провідного індивідуальні зв'язки. Наприклад, модем 110 потелефонного обслуговування і мали скручену пару в'язаний з абонентом 102, а модем 112-3 абоненабо з'єднання типу РВХ. Хоча абонентські притом 104. Для стільникової телефонної системи 100 строї 304 показані з'єднаними безпосередньо з є перевагою те, що такий індивідуальний зв'язок перемикачем 308, винахід передбачає ї інші спозабезпечує зберігання УАІ абонента у модемі, пособи обміну інформацією між абонентськими прив'язаному з абонентом. До того ж модем виконує строями 304 і перемикачем 308, включаючи спропідтримку абонентського УАІ, тобто оновщений радіозв'язок. лює/модифікує динамічну аутентифікаційну інфоКоли абонент 302, наприклад, 302(1), бажає рмацію абонента 102 згідно з повідомленням 210 зробити телефонний виклик, він активує пов'язана оновлення ССД, прийнятим від БС 120, 122 або ний з ним абонентський пристрій 304(1), що зви124. Таким чином абоненти стільникової системи чайно відповідає зняттю телефонної трубки (не 100 можуть не запам'ятовувати і оновлювати їх показаної) звичайного провідного телефону. Після УАІ, а процедура 200 аутентифікації абонента стає виявлення активування абонентського пристрою для нього прозорою. 304(1) система 314 керування визначає, чи модем Фіг.3 ілюструє одне з втілень стільникової те310 є вільним і може обслуговувати сеанс зв'язку. лефонної системи 300, у якій існують множинні Кожний модем 310 у кожний момент може обслузв'язки між абонентами і модемами, зокрема, Фіг.3 говувати лише один сеанс зв'язку, і якщо модем ілюструє концентровану абонентську систему 310 не є вільним, система 314 негайно надсилає (КАС) 306, через яку абоненти 302(1)-302(Х) спільсигнал зайнятості до абонентського пристрою но використовують модеми 310(1)-310(Y), де Χ,Υ 304(1). У іншому разі система 314 надсилає до позитивні цілі і, бажано, X>Υ. Винахід може бути пристрою 304(1) сигнал для набору телефонного використаний і у інших стільникових телефонних номера, а вільний модем призначається для обсистемах з множинними зв'язками між абонентами слуговування сеансу зв'язку. Отже, система 314 і модемами. керування через перемикач 308 з'єднує абонентКАС 306 дозволяє абонентам 302 спільно коський пристрій 304(1) з вільним модемом. ристуватись модемами 310. Робота системи грунКоли хтось надсилає виклик до одного з аботується на тому, що у кожний момент імовірність нентських пристроїв 304(1)-304(Х), цей вмклик того, що більш, ніж Υ з X абонентів 302 будуть спрямовується до БС 120. Виявивши цей виклик, мати сеанс зв'язку, є дуже малою. БС 120 передає до КАС 306 пейджерне повідом 11 76403 12 лення, яке містить ідентифікатор абонентського модему для обслуговування сеансу зв'язку. пристрою. Бажано, щоб цей ідентифікатор містив У третьому втіленні модеми 310 не одержують ЕСН (або ІНМ), що ідентифікує абонентський пристатичної аутентифікаційної інформації кожного з стрій 304, до якого адресовано виклик. абонентів при ініціалізації КАС 306. Замість цього Для виявлення вхідних викликів система 314 система 314 керування надсилає статичні і динакерування призначає один або більше модемів мічні аутентифікаційні дані до модему 310 лише за 310(1)-310(Y) ("пейджерних модемів") для прослунеобхідності. Таке забезпечення стає необхідним, ховування пейджерних повідомлень у пейджерноякщо модем 310 призначається обслуговувати му каналі. Коли один з таких модемів приймає сеанс зв'язку для конкретного абонента 302, або пейджерне повідомлення, він надсилає ЕСН цього вести моніторинг пейджерного каналу. повідомлення до системи 314 керування, яка, таПід час сеансу зв'язку БС 120 може надіслати ким чином, виявляє вхідні виклики і визначає абоодне або кілька повідомлень 210 для оновлення нентський пристрій 304, до якого був адресований ССД до модему, що обслуговує цей сеанс. Прийнвиклик. явши таке повідомлення, модем, що обслуговує Після виявлення вхідного виклику, адресовасеанс зв'язку, оновлює свою локальну копію ДАІ ного, наприклад, до абонентського пристрою абонента. У одному з втілень після такого онов304(3), система 314 керування визначає, чи знято лення модем негайно повідомляє про це систему трубку у цьому абонентському пристрої, запитую314 керування, завдяки чому система 314 може чи про це перемикач 308. Якщо трубку знято, це оновити первісну копію ДАІ абонента, яка зберігаозначає, що абонентський пристрій 304(3) зайняється у базі даних 317. У іншому втіленні модем тий і не може прийняти виклик, і у цьому випадку інформує систему 314 керування про оновлення система 314 надсилає до БС сигнал "ЗАЙНЯТО" наприкінці сеансу зв'язку. У будь-якому разі систе(або повідомлення з відхиленням виклику). Якщо ма 314 одержує оновлену динамічну аутентифікатрубку не знято, система 314 призначає вільний ційну інформацію абонента. модем, наприклад, 310(1), для обслуговування У одному з втілень, одержавши оновлену дисигналу зв'язку і інструктує перемикач 308 з'єднати намічну аутентифікаційну інформацію абонента, абонентський пристрій 304(3) з призначеним мосистема 314 керування зберігає її у базі даних 317 демом 310(1). і, як відзначалось, за потреби забезпечує цією Подібно до абонентів 102, 104 стільникової інформацією модем 310. У іншому втіленні після телефонної системи 100, кожний з абонентів 302(1 одержання оновленої динамічної аутентифікацій)-302(Х) має унікальну УАІ, що включає статичну ної інформації абонента_система 314 надсилає її аутентифікаційну інформацію і динамічну аутендо усіх модемів 310. тифікаційну інформацію (ДАІ) і зберігається у базі Фіг.4 містить схему алгоритму роботи системи даних 317 підсистеми 316 пам'яті. Перед тим, як 314 керування згідно з одним з втілень. Процедура один з модемів 310(1)-310(Υ) зможе обслуговувати починається операцією 402 визначення системою сеанс зв'язку для одного з абонентів 302(1)-302(Х), 314 керування , чи бажає один з абонентів 302 абонент 302 має бути аутентифікований згідно з зробити виклик. Для цього система 314 визначає, процедурою Фіг.2. Тобто модем 310, що обслугочи був активований один з абонентських пристроїв вує сеанс зв'язку для одного з абонентів 302, має 304. Якщо це так, здійснюється перехід до операнадіслати правильну відповідь на перевіряюче ції 404, якщо ні - до операції 412. повідомлення 204, що надійшло від БС 120. Для Операцією 404 система 314 визначає, чи може цього, тобто для аутентифікації абонента 302, моодин з модемів 310(1)-310(Y) обслуговувати сеанс дем 310 має одержати доступ до УАІ абонента зв'язку. Якщо це так, виконується операція 406, у 302. іншому разі - система 314 передає до активованоУ першому втіленні кожний модем 310 забезго абонентського пристрою сигнал "ЗАЙНЯТО" печується статичною і динамічною аутентифіка(опер.410). Далі виконується операція 412. ційною інформацією абонентів 302 при ініціалізації Операцією 406 система 314 керування обирає КАС 306. У другому втіленні кожний модем 310 при один з вільних модемів для обслуговування сеанініціалізації КАС 306 забезпечується лише статичсу зв'язку і надсилає до нього аутентифікаційну ною аутентифікаційною інформацією абонентів інформацію з бази даних 317, де, як відзначалось, 302. система 314 зберігає аутентифікаційну інформаУ другому втілення система 314 керування зацію кожного з абонентів 302. У одному з втілень, безпечує модем динамічною аутентифікаційною система 314 забезпечує обраний модем лише диінформацією лише за потреби, тобто коли певний намічними аутентифікаційними даними. У такому модем призначається обслуговувати вхідні і вихідвтіленні при ініціалізації КАС 306 кожний модем ні сеанси зв'язку, система 314 керування забезпеодержує статичну аутентифікаційну інформацію чує цей модем необхідною динамічною аутентифікожного з абонентів. У іншому втіленні система каційною інформацією. Наприклад, якщо система 314 керування забезпечує модем як статичною, 314 виявляє, що абонентський пристрій 304(3) так і динамічною аутентифікаційною інформацією. активований і є вільний модем для обслуговуванСистема 314 визначає, яку аутентифікаційну ня вихідного виклику, вона зчитує з бази даних 317 інформацію абонента надсилати до модему, баДАІ абонента 302(3) і надсилає цю ДАІ до вільного зуючись на тому, який абонентський пристрій був модему. Якщо система 314 керування виявляє використаний для виклику. Наприклад, якщо у вхідний виклик, адресований, наприклад, до абоабонентському пристрої 304(3) знято трубку, до нента 302(5), вона зчитує з бази даних 317 ДАІ обраного модема надходить аутентифікаційна абонента 302(5) і надсилає цю ДАІ до вільного інформація абонента 302(3). Тоді перемикач 308 13 76403 14 з'єднує обраний модем 310 з абонентським причасу одержувати від БС 120 повідомлення 210 для строєм 304(3) (опер. 408), після чого обраний мооновлення ССД. Прийнявши таке повідомлення, дем 310 може обробляти сеанс зв'язку для абонемодем 310 локально оновлює ДАІ абонента і потім нтського пристрою 304(3), тобто приймати дані від надсилає оновлену ДАІ до системи 314 керування. абонентського пристрою 304(3) і передавати їх до Якщо система 314 не одержує оновлену ДАІ БС 120 і передавати до абонентського пристрою від одного з модемів 310, відбувається перехід до 304(3) інформацію, прийняту від БС 120. Після операції 402, у іншому разі - до операції 426, якою операції 408 виконується операція 412. система 314 оновлює базу даних 317 прийнятою Операцією 412 система 314 керування визнановою ДАІ. Після цього здійснюється перехід начає, чи є вхідні виклики для одного з абонентських зад до операції 402 і повторення процедури. пристроїв 304(1)-304(Х). Якщо такий виклик є, Фіг.5 містить схему алгоритму роботи системи пейджерні модеми приймають від БС 120 пейдже314 керування згідно з другим втіленням. Процерне повідомлення, яке містить унікальний ЕСН дура починається операцією 501 ініціалізації мо(або ІНМ), який ідентифікує викликаний абонентдемів 310 системою 314, тобто система 314 заський пристрій 304(1)-304(Х). Коли пейджерний безпечує кожний модем 310 статичною і модем приймає пейджерне повідомлення, він наддинамічною аутен-тифікаційною інформацією абосилає до системи 314 керування ЕСН з цього повінентів 302. Після операції 501 виконується операдомлення. Таким чином, система 314 визначає ція 502, якою система 314 керування визначає, чи наявність вхідного виклику до одного з абонентсьбув активований один з абонентських пристроїв ких пристроїв 304(1)-304(Х). Якщо таких викликів 304. Якщо система 314 виявляє активований принема, виконується операція 424, у іншому разі стрій 304, виконується операція 504, якщо ні - опеоперація 414. рація 512. Якщо, наприклад, вхідний виклик адресований Операцією 504 система 314 визначає, чи може до абонентського пристрою 304(2) (тобто цей приодин з модемів 310(1)-310(Y) обслуговувати сеанс стрій був ідентифікований ЕСН у пейджерному зв'язку. Якщо це так, виконується операція 508, у повідомленні), система 314 операцією 414 визнаіншому разі - система 314 передає до активованочає, чи зайнятий цей абонентський пристрій (трубго абонентського пристрою сигнал "ЗАЙНЯТО" ку знято). Якщо так, система 314 передає сигнал (опер. 510). Далі виконується операція 512. "ЗАЙНЯТО" у відмовному повідомленні до БС 120 Операцією 508 система 314 керування обирає (опер. 422), після чого виконується операція 424. один з вільних модемів для обслуговування сеанЯкщо абонентський пристрій 304(2) вільний, викосу зв'язку і перемикач 308 з'єднує обраний модем нується операція 416. з активованим абонентським пристроєм, після чого Операцією 416 система 314 керування обирає обраний модем 310 може приймати дані від активільний модем для обслуговування сеансу зв'язку і вованого абонентського пристрою передавати їх надсилає до нього аутентифікаційну інформацію з до БС 120. Після операції 508 виконується операбази даних 317 (опер. 418), де система 314 зберіція 512. гає аутентифікаційну інформацію кожного з абонеЦією операцією система 314 керування визнантів 302(1)-302(Х). У одному з втілень, система 314 чає, чи є вхідні виклики для одного з абонентських забезпечує обраний модем лише динамічними пристроїв 304(1)-304(Х). Якщо таких викликів неаутентифікаційними даними. У такому втіленні при ма, виконується операція 524, у іншому разі - опеініціалізації КАС 306 кожний модем одержує старація 514. тичну аутентифікаційну інформацію кожного з Якщо, наприклад, вхідний виклик адресований абонентів. У іншому втіленні система 314 керувандо абонентського пристрою 304(2) (тобто цей приня забезпечує модем як статичною, так і динамічстрій був ідентифікований ЕСН у пейджерному ною аутентифікаційною інформацією. повідомленні), система 314 операцією 514 визнаСистема 314 визначає, яку аутентифікаційну чає, чи зайнятий цей абонентський пристрій (трубінформацію абонента надсилати до модему, баку знято). Якщо так, система 314 передає сигнал зуючись на тому, який абонентський пристрій 304 "ЗАЙНЯТО" у відмовному повідомленні до БС 120 був ідентифікований пейджерним повідомленням (опер. 522), після чого виконується операція 524. від БС 120, яке у цьому випадку містить ЕСН абоЯкщо абонентський пристрій 304(2) вільний, виконентського пристрою 304(2). Отже, аутентифіканується операція 516. ційна інформація абонента 302(2) надходить до Операцією 516 система 314 керування обирає обраного модему, а перемикач 308 з'єднує обравільний модем для обслуговування сеансу зв'язку, ний модем з абонентським пристроєм 304(2) і перемикач 308 з'єднує обраний модем з абонент(опер. 420), після чого обраний модем 310 може ським пристроєм 304(2) (опер. 520), після чого обробляти сеанс зв'язку для абонента, тобто обраний модем 310 може обробляти сеанс зв'язку приймати дані від абонентського пристрою 304(2) і для абонента, тобто приймати дані від абонентсьпередавати їх до БС 120 і передавати до абоненткого пристрою 304(2) і передавати їх до БС 120 і ського пристрою 304(2) інформацію, прийняту від передавати до абонентського пристрою 304(2) БС 120. Після операції 420 виконується операція інформацію, прийняту від БС 120. Після операції 424. 520 виконується операція 524. Операцією 424 система 314 керування визнаОперацією 524 система 314 керування визначає, чи надіслав їй модем 310 оновлену динамічну чає, чи надіслав їй модем 310 оновлену динамічну аутентифікаційну інформацію абонента. Як уже аутентифікаційну інформацію абонента. Як уже зазначалось, модем 310, який обслуговує сеанс зазначалось, модем 310, який обслуговує сеанс зв'язку для певного абонента 302, може час від зв'язку, може час від часу одержувати повідом 15 76403 16 лення 210 для оновлення ССД від БС 120. Прийнсистема 314 оновлює базу даних 317 прийнятою явши таке повідомлення, модем 310 локально новою ДАІ. Після цього здійснюється перехід наоновлює ДАІ абонента і потім надсилає оновлену зад до операції 502. ДАІ до системи 314. Описані вище втілення винаходу є лише прикЯкщо система 314 не одержує оновлену ДАІ ладами і не обмежують винаходу, об'єм якого вивід одного з модемів 310, відбувається перехід до значається лише пунктами Формули винаходу і їх операції 502, у іншому разі - до операції 526, якою еквівалентами. 17 Комп’ютерна верстка Т. Чепелева 76403 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
