Стіл-трансформер

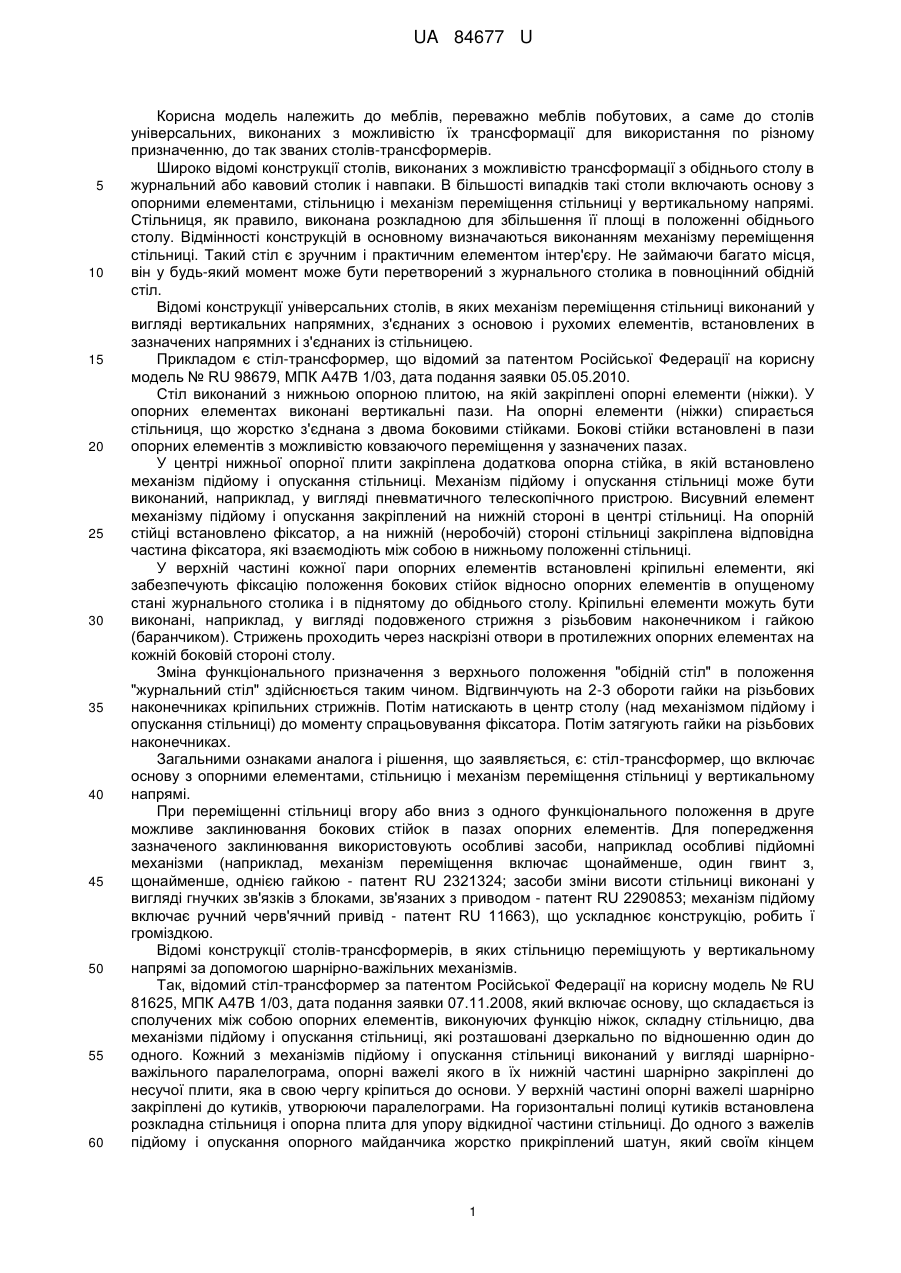

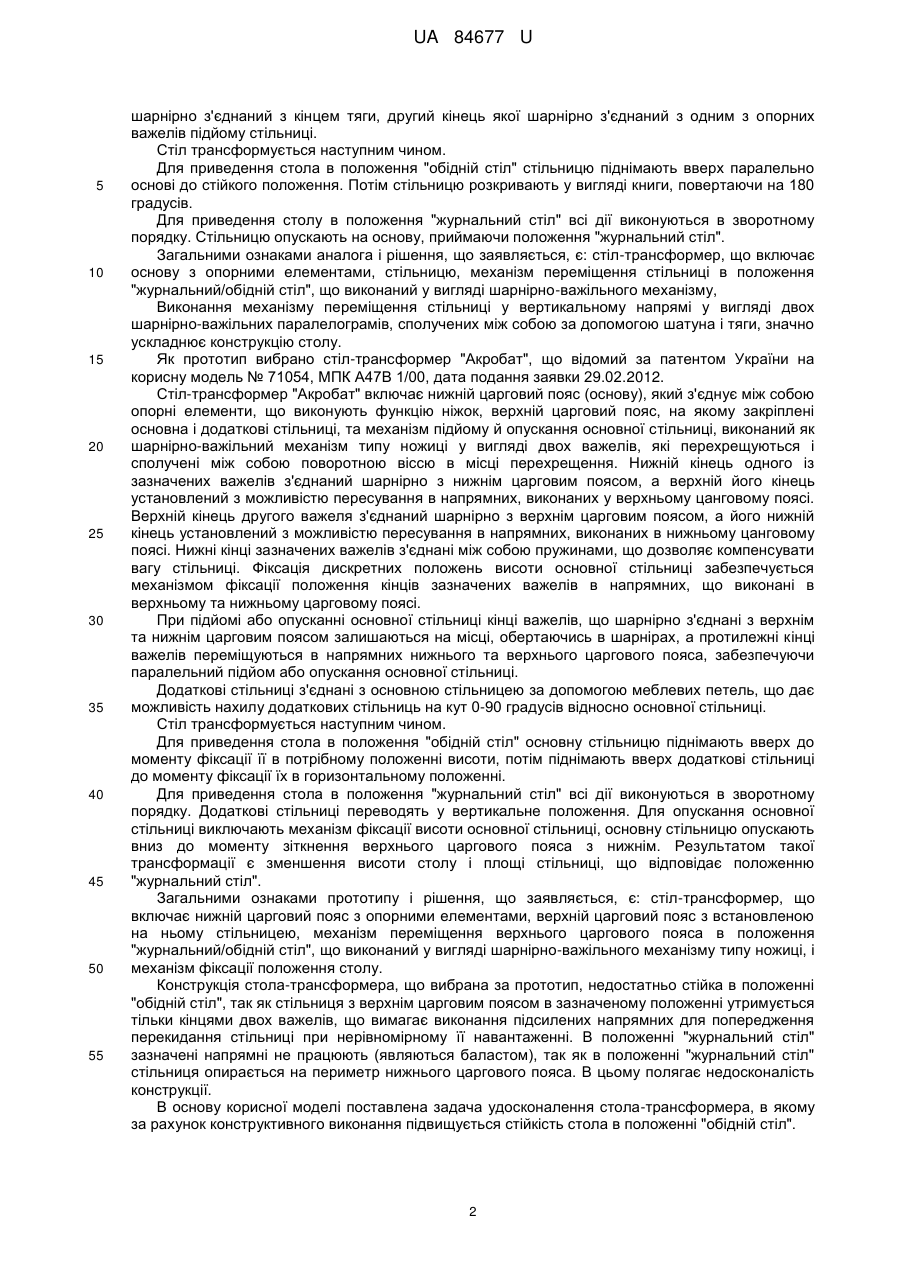

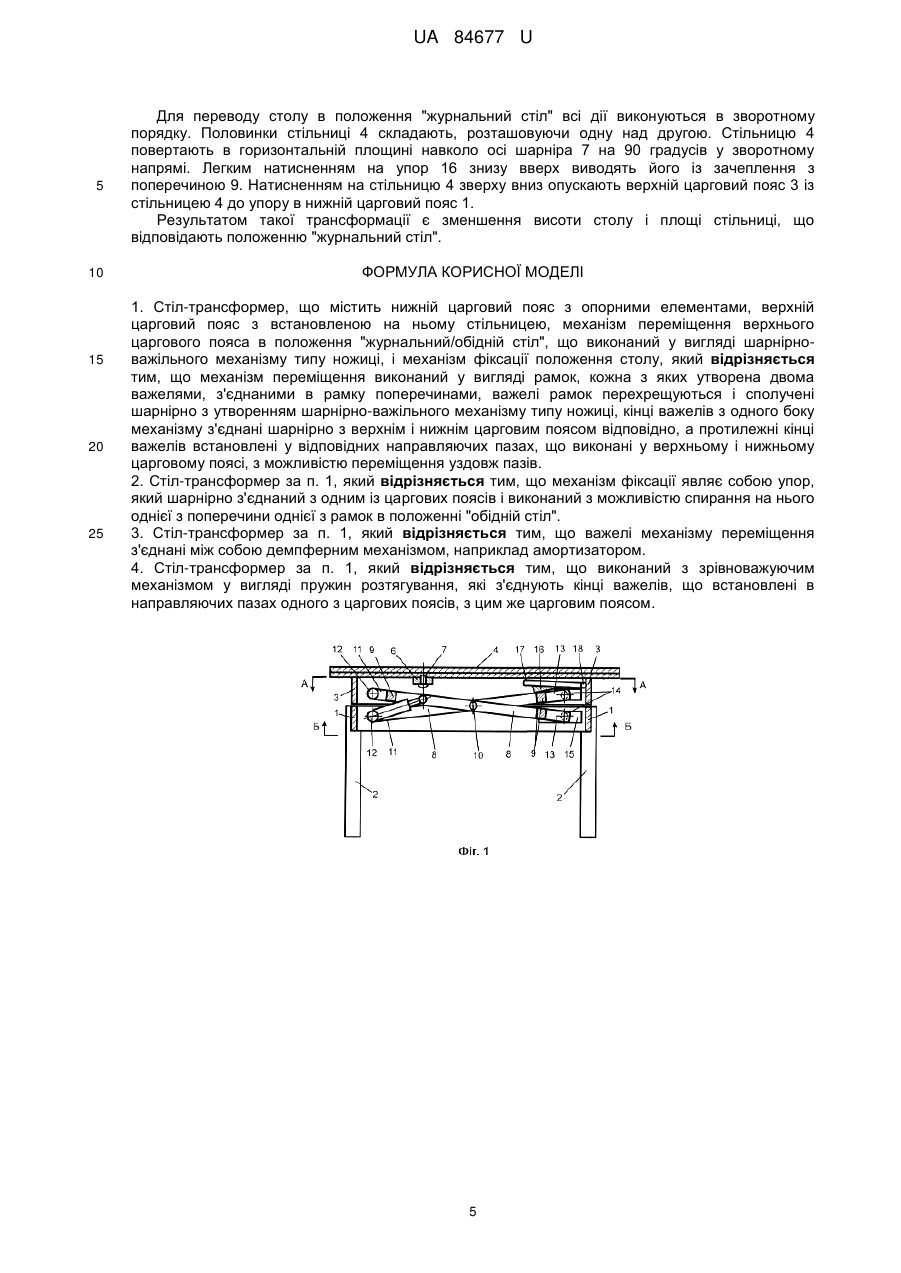

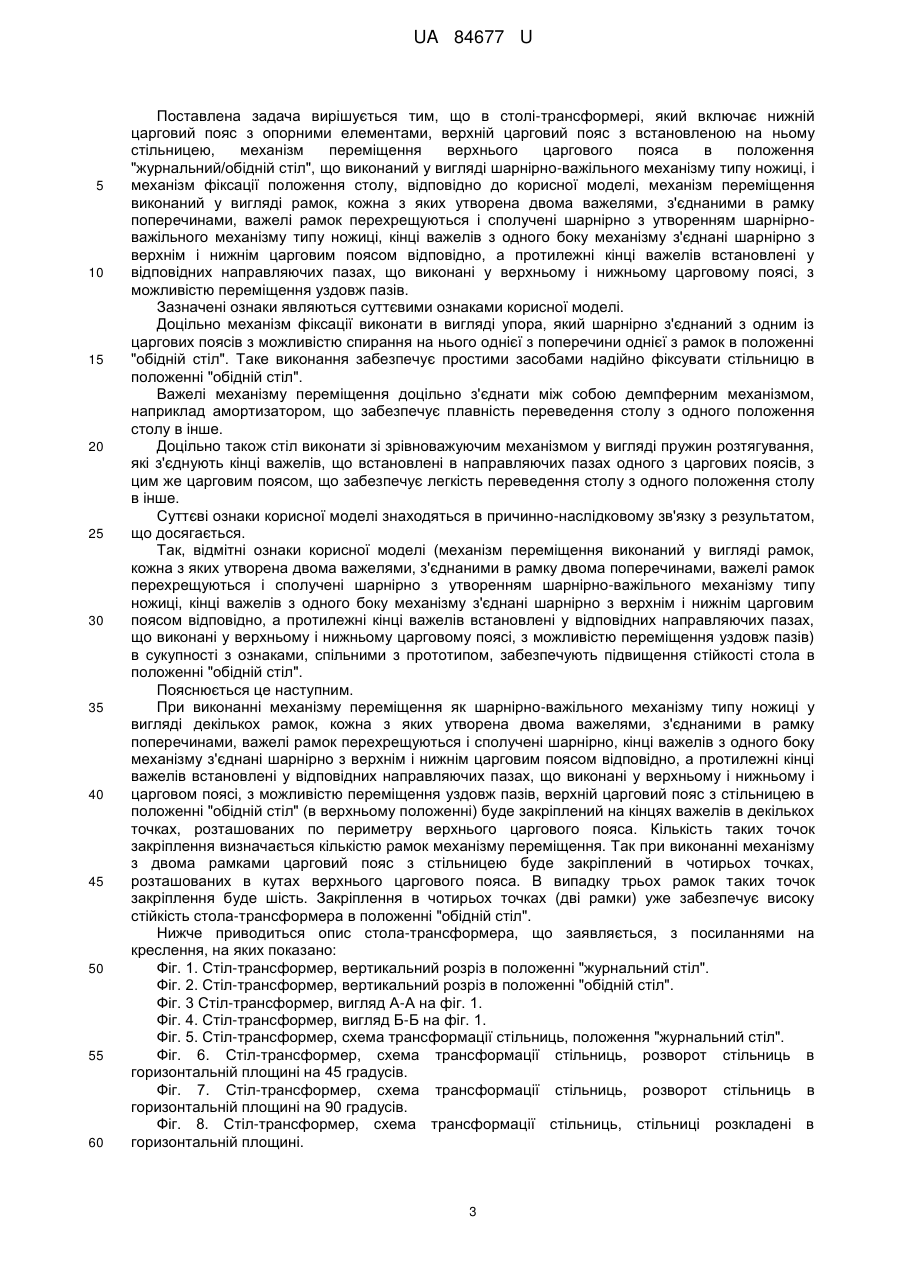

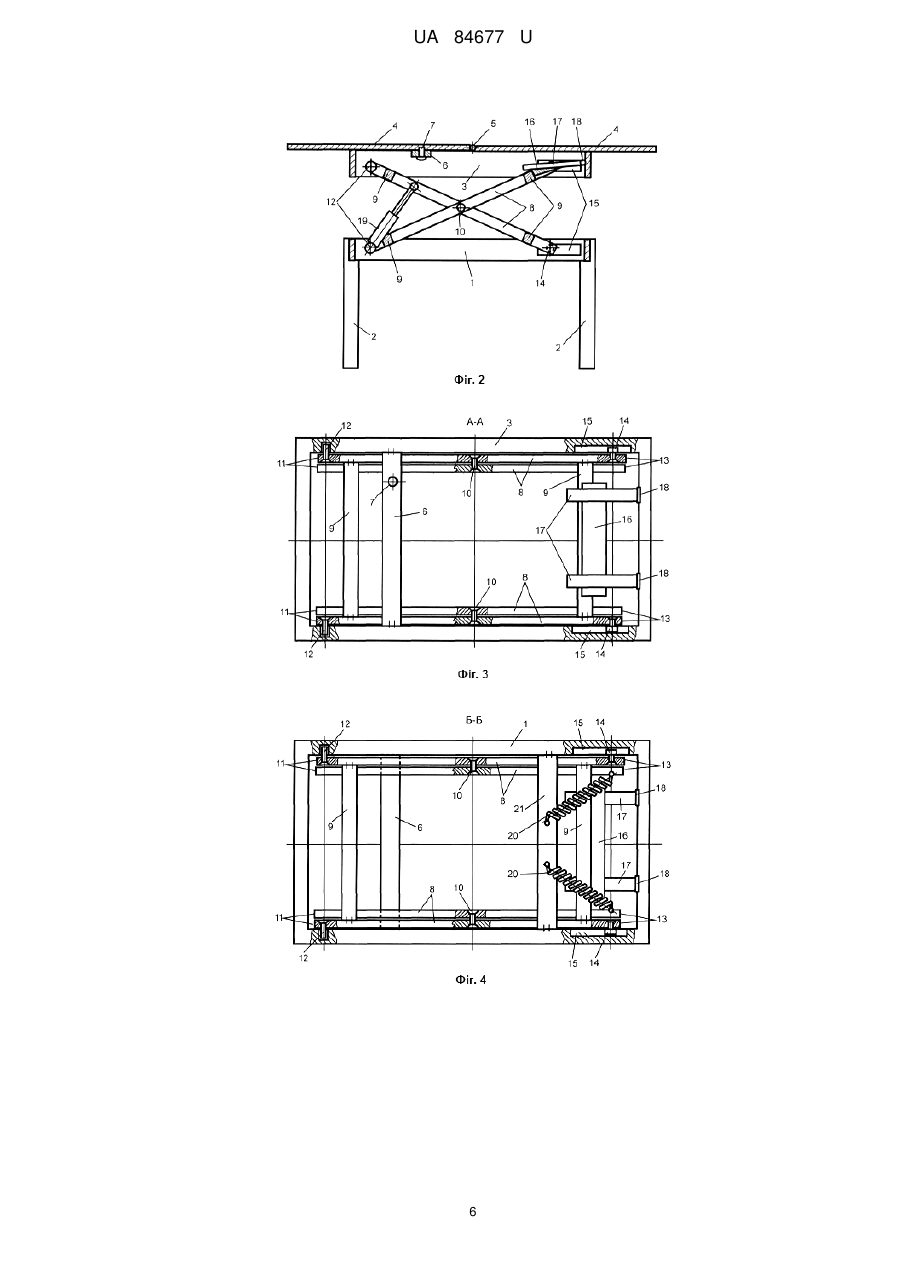

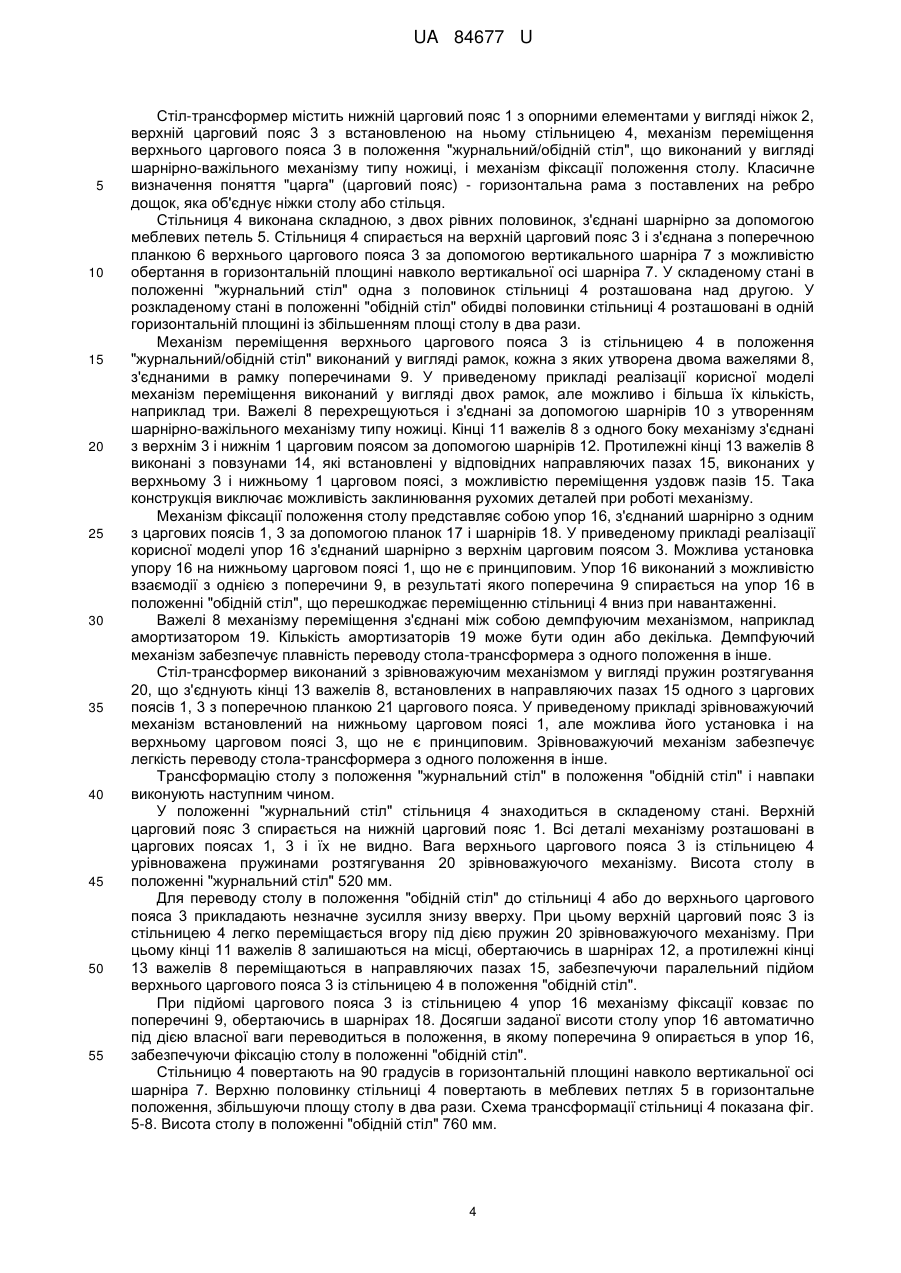

Реферат: UA 84677 U UA 84677 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблів, переважно меблів побутових, а саме до столів універсальних, виконаних з можливістю їх трансформації для використання по різному призначенню, до так званих столів-трансформерів. Широко відомі конструкції столів, виконаних з можливістю трансформації з обіднього столу в журнальний або кавовий столик і навпаки. В більшості випадків такі столи включають основу з опорними елементами, стільницю і механізм переміщення стільниці у вертикальному напрямі. Стільниця, як правило, виконана розкладною для збільшення її площі в положенні обіднього столу. Відмінності конструкцій в основному визначаються виконанням механізму переміщення стільниці. Такий стіл є зручним і практичним елементом інтер'єру. Не займаючи багато місця, він у будь-який момент може бути перетворений з журнального столика в повноцінний обідній стіл. Відомі конструкції універсальних столів, в яких механізм переміщення стільниці виконаний у вигляді вертикальних напрямних, з'єднаних з основою і рухомих елементів, встановлених в зазначених напрямних і з'єднаних із стільницею. Прикладом є стіл-трансформер, що відомий за патентом Російської Федерації на корисну модель № RU 98679, МПК А47В 1/03, дата подання заявки 05.05.2010. Стіл виконаний з нижньою опорною плитою, на якій закріплені опорні елементи (ніжки). У опорних елементах виконані вертикальні пази. На опорні елементи (ніжки) спирається стільниця, що жорстко з'єднана з двома боковими стійками. Бокові стійки встановлені в пази опорних елементів з можливістю ковзаючого переміщення у зазначених пазах. У центрі нижньої опорної плити закріплена додаткова опорна стійка, в якій встановлено механізм підйому і опускання стільниці. Механізм підйому і опускання стільниці може бути виконаний, наприклад, у вигляді пневматичного телескопічного пристрою. Висувний елемент механізму підйому і опускання закріплений на нижній стороні в центрі стільниці. На опорній стійці встановлено фіксатор, а на нижній (неробочій) стороні стільниці закріплена відповідна частина фіксатора, які взаємодіють між собою в нижньому положенні стільниці. У верхній частині кожної пари опорних елементів встановлені кріпильні елементи, які забезпечують фіксацію положення бокових стійок відносно опорних елементів в опущеному стані журнального столика і в піднятому до обіднього столу. Кріпильні елементи можуть бути виконані, наприклад, у вигляді подовженого стрижня з різьбовим наконечником і гайкою (баранчиком). Стрижень проходить через наскрізні отвори в протилежних опорних елементах на кожній боковій стороні столу. Зміна функціонального призначення з верхнього положення "обідній стіл" в положення "журнальний стіл" здійснюється таким чином. Відгвинчують на 2-3 обороти гайки на різьбових наконечниках кріпильних стрижнів. Потім натискають в центр столу (над механізмом підйому і опускання стільниці) до моменту спрацьовування фіксатора. Потім затягують гайки на різьбових наконечниках. Загальними ознаками аналога і рішення, що заявляється, є: стіл-трансформер, що включає основу з опорними елементами, стільницю і механізм переміщення стільниці у вертикальному напрямі. При переміщенні стільниці вгору або вниз з одного функціонального положення в друге можливе заклинювання бокових стійок в пазах опорних елементів. Для попередження зазначеного заклинювання використовують особливі засоби, наприклад особливі підйомні механізми (наприклад, механізм переміщення включає щонайменше, один гвинт з, щонайменше, однією гайкою - патент RU 2321324; засоби зміни висоти стільниці виконані у вигляді гнучких зв'язків з блоками, зв'язаних з приводом - патент RU 2290853; механізм підйому включає ручний черв'ячний привід - патент RU 11663), що ускладнює конструкцію, робить ї громіздкою. Відомі конструкції столів-трансформерів, в яких стільницю переміщують у вертикальному напрямі за допомогою шарнірно-важільних механізмів. Так, відомий стіл-трансформер за патентом Російської Федерації на корисну модель № RU 81625, МПК А47В 1/03, дата подання заявки 07.11.2008, який включає основу, що складається із сполучених між собою опорних елементів, виконуючих функцію ніжок, складну стільницю, два механізми підйому і опускання стільниці, які розташовані дзеркально по відношенню один до одного. Кожний з механізмів підйому і опускання стільниці виконаний у вигляді шарнірноважільного паралелограма, опорні важелі якого в їх нижній частині шарнірно закріплені до несучої плити, яка в свою чергу кріпиться до основи. У верхній частині опорні важелі шарнірно закріплені до кутиків, утворюючи паралелограми. На горизонтальні полиці кутиків встановлена розкладна стільниця і опорна плита для упору відкидної частини стільниці. До одного з важелів підйому і опускання опорного майданчика жорстко прикріплений шатун, який своїм кінцем 1 UA 84677 U 5 10 15 20 25 30 35 40 45 50 55 шарнірно з'єднаний з кінцем тяги, другий кінець якої шарнірно з'єднаний з одним з опорних важелів підйому стільниці. Стіл трансформується наступним чином. Для приведення стола в положення "обідній стіл" стільницю піднімають вверх паралельно основі до стійкого положення. Потім стільницю розкривають у вигляді книги, повертаючи на 180 градусів. Для приведення столу в положення "журнальний стіл" всі дії виконуються в зворотному порядку. Стільницю опускають на основу, приймаючи положення "журнальний стіл". Загальними ознаками аналога і рішення, що заявляється, є: стіл-трансформер, що включає основу з опорними елементами, стільницю, механізм переміщення стільниці в положення "журнальний/обідній стіл", що виконаний у вигляді шарнірно-важільного механізму, Виконання механізму переміщення стільниці у вертикальному напрямі у вигляді двох шарнірно-важільних паралелограмів, сполучених між собою за допомогою шатуна і тяги, значно ускладнює конструкцію столу. Як прототип вибрано стіл-трансформер "Акробат", що відомий за патентом України на корисну модель № 71054, МПК А47В 1/00, дата подання заявки 29.02.2012. Стіл-трансформер "Акробат" включає нижній царговий пояс (основу), який з'єднує між собою опорні елементи, що виконують функцію ніжок, верхній царговий пояс, на якому закріплені основна і додаткові стільниці, та механізм підйому й опускання основної стільниці, виконаний як шарнірно-важільний механізм типу ножиці у вигляді двох важелів, які перехрещуються і сполучені між собою поворотною віссю в місці перехрещення. Нижній кінець одного із зазначених важелів з'єднаний шарнірно з нижнім царговим поясом, а верхній його кінець установлений з можливістю пересування в напрямних, виконаних у верхньому цанговому поясі. Верхній кінець другого важеля з'єднаний шарнірно з верхнім царговим поясом, а його нижній кінець установлений з можливістю пересування в напрямних, виконаних в нижньому цанговому поясі. Нижні кінці зазначених важелів з'єднані між собою пружинами, що дозволяє компенсувати вагу стільниці. Фіксація дискретних положень висоти основної стільниці забезпечується механізмом фіксації положення кінців зазначених важелів в напрямних, що виконані в верхньому та нижньому царговому поясі. При підйомі або опусканні основної стільниці кінці важелів, що шарнірно з'єднані з верхнім та нижнім царговим поясом залишаються на місці, обертаючись в шарнірах, а протилежні кінці важелів переміщуються в напрямних нижнього та верхнього царгового пояса, забезпечуючи паралельний підйом або опускання основної стільниці. Додаткові стільниці з'єднані з основною стільницею за допомогою меблевих петель, що дає можливість нахилу додаткових стільниць на кут 0-90 градусів відносно основної стільниці. Стіл трансформується наступним чином. Для приведення стола в положення "обідній стіл" основну стільницю піднімають вверх до моменту фіксації її в потрібному положенні висоти, потім піднімають вверх додаткові стільниці до моменту фіксації їх в горизонтальному положенні. Для приведення стола в положення "журнальний стіл" всі дії виконуються в зворотному порядку. Додаткові стільниці переводять у вертикальне положення. Для опускання основної стільниці виключають механізм фіксації висоти основної стільниці, основну стільницю опускають вниз до моменту зіткнення верхнього царгового пояса з нижнім. Результатом такої трансформації є зменшення висоти столу і площі стільниці, що відповідає положенню "журнальний стіл". Загальними ознаками прототипу і рішення, що заявляється, є: стіл-трансформер, що включає нижній царговий пояс з опорними елементами, верхній царговий пояс з встановленою на ньому стільницею, механізм переміщення верхнього царгового пояса в положення "журнальний/обідній стіл", що виконаний у вигляді шарнірно-важільного механізму типу ножиці, і механізм фіксації положення столу. Конструкція стола-трансформера, що вибрана за прототип, недостатньо стійка в положенні "обідній стіл", так як стільниця з верхнім царговим поясом в зазначеному положенні утримується тільки кінцями двох важелів, що вимагає виконання підсилених напрямних для попередження перекидання стільниці при нерівномірному її навантаженні. В положенні "журнальний стіл" зазначені напрямні не працюють (являються баластом), так як в положенні "журнальний стіл" стільниця опирається на периметр нижнього царгового пояса. В цьому полягає недосконалість конструкції. В основу корисної моделі поставлена задача удосконалення стола-трансформера, в якому за рахунок конструктивного виконання підвищується стійкість стола в положенні "обідній стіл". 2 UA 84677 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується тим, що в столі-трансформері, який включає нижній царговий пояс з опорними елементами, верхній царговий пояс з встановленою на ньому стільницею, механізм переміщення верхнього царгового пояса в положення "журнальний/обідній стіл", що виконаний у вигляді шарнірно-важільного механізму типу ножиці, і механізм фіксації положення столу, відповідно до корисної моделі, механізм переміщення виконаний у вигляді рамок, кожна з яких утворена двома важелями, з'єднаними в рамку поперечинами, важелі рамок перехрещуються і сполучені шарнірно з утворенням шарнірноважільного механізму типу ножиці, кінці важелів з одного боку механізму з'єднані шарнірно з верхнім і нижнім царговим поясом відповідно, а протилежні кінці важелів встановлені у відповідних направляючих пазах, що виконані у верхньому і нижньому царговому поясі, з можливістю переміщення уздовж пазів. Зазначені ознаки являються суттєвими ознаками корисної моделі. Доцільно механізм фіксації виконати в вигляді упора, який шарнірно з'єднаний з одним із царгових поясів з можливістю спирання на нього однієї з поперечини однієї з рамок в положенні "обідній стіл". Таке виконання забезпечує простими засобами надійно фіксувати стільницю в положенні "обідній стіл". Важелі механізму переміщення доцільно з'єднати між собою демпферним механізмом, наприклад амортизатором, що забезпечує плавність переведення столу з одного положення столу в інше. Доцільно також стіл виконати зі зрівноважуючим механізмом у вигляді пружин розтягування, які з'єднують кінці важелів, що встановлені в направляючих пазах одного з царгових поясів, з цим же царговим поясом, що забезпечує легкість переведення столу з одного положення столу в інше. Суттєві ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з результатом, що досягається. Так, відмітні ознаки корисної моделі (механізм переміщення виконаний у вигляді рамок, кожна з яких утворена двома важелями, з'єднаними в рамку двома поперечинами, важелі рамок перехрещуються і сполучені шарнірно з утворенням шарнірно-важільного механізму типу ножиці, кінці важелів з одного боку механізму з'єднані шарнірно з верхнім і нижнім царговим поясом відповідно, а протилежні кінці важелів встановлені у відповідних направляючих пазах, що виконані у верхньому і нижньому царговому поясі, з можливістю переміщення уздовж пазів) в сукупності з ознаками, спільними з прототипом, забезпечують підвищення стійкості стола в положенні "обідній стіл". Пояснюється це наступним. При виконанні механізму переміщення як шарнірно-важільного механізму типу ножиці у вигляді декількох рамок, кожна з яких утворена двома важелями, з'єднаними в рамку поперечинами, важелі рамок перехрещуються і сполучені шарнірно, кінці важелів з одного боку механізму з'єднані шарнірно з верхнім і нижнім царговим поясом відповідно, а протилежні кінці важелів встановлені у відповідних направляючих пазах, що виконані у верхньому і нижньому і царговом поясі, з можливістю переміщення уздовж пазів, верхній царговий пояс з стільницею в положенні "обідній стіл" (в верхньому положенні) буде закріплений на кінцях важелів в декількох точках, розташованих по периметру верхнього царгового пояса. Кількість таких точок закріплення визначається кількістю рамок механізму переміщення. Так при виконанні механізму з двома рамками царговий пояс з стільницею буде закріплений в чотирьох точках, розташованих в кутах верхнього царгового пояса. В випадку трьох рамок таких точок закріплення буде шість. Закріплення в чотирьох точках (дві рамки) уже забезпечує високу стійкість стола-трансформера в положенні "обідній стіл". Нижче приводиться опис стола-трансформера, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1. Стіл-трансформер, вертикальний розріз в положенні "журнальний стіл". Фіг. 2. Стіл-трансформер, вертикальний розріз в положенні "обідній стіл". Фіг. 3 Стіл-трансформер, вигляд А-А на фіг. 1. Фіг. 4. Стіл-трансформер, вигляд Б-Б на фіг. 1. Фіг. 5. Стіл-трансформер, схема трансформації стільниць, положення "журнальний стіл". Фіг. 6. Стіл-трансформер, схема трансформації стільниць, розворот стільниць в горизонтальній площині на 45 градусів. Фіг. 7. Стіл-трансформер, схема трансформації стільниць, розворот стільниць в горизонтальній площині на 90 градусів. Фіг. 8. Стіл-трансформер, схема трансформації стільниць, стільниці розкладені в горизонтальній площині. 3 UA 84677 U 5 10 15 20 25 30 35 40 45 50 55 Стіл-трансформер містить нижній царговий пояс 1 з опорними елементами у вигляді ніжок 2, верхній царговий пояс 3 з встановленою на ньому стільницею 4, механізм переміщення верхнього царгового пояса 3 в положення "журнальний/обідній стіл", що виконаний у вигляді шарнірно-важільного механізму типу ножиці, і механізм фіксації положення столу. Класичне визначення поняття "царга" (царговий пояс) - горизонтальна рама з поставлених на ребро дощок, яка об'єднує ніжки столу або стільця. Стільниця 4 виконана складною, з двох рівних половинок, з'єднані шарнірно за допомогою меблевих петель 5. Стільниця 4 спирається на верхній царговий пояс 3 і з'єднана з поперечною планкою 6 верхнього царгового пояса 3 за допомогою вертикального шарніра 7 з можливістю обертання в горизонтальній площині навколо вертикальної осі шарніра 7. У складеному стані в положенні "журнальний стіл" одна з половинок стільниці 4 розташована над другою. У розкладеному стані в положенні "обідній стіл" обидві половинки стільниці 4 розташовані в одній горизонтальній площині із збільшенням площі столу в два рази. Механізм переміщення верхнього царгового пояса 3 із стільницею 4 в положення "журнальний/обідній стіл" виконаний у вигляді рамок, кожна з яких утворена двома важелями 8, з'єднаними в рамку поперечинами 9. У приведеному прикладі реалізації корисної моделі механізм переміщення виконаний у вигляді двох рамок, але можливо і більша їх кількість, наприклад три. Важелі 8 перехрещуються і з'єднані за допомогою шарнірів 10 з утворенням шарнірно-важільного механізму типу ножиці. Кінці 11 важелів 8 з одного боку механізму з'єднані з верхнім 3 і нижнім 1 царговим поясом за допомогою шарнірів 12. Протилежні кінці 13 важелів 8 виконані з повзунами 14, які встановлені у відповідних направляючих пазах 15, виконаних у верхньому 3 і нижньому 1 царговом поясі, з можливістю переміщення уздовж пазів 15. Така конструкція виключає можливість заклинювання рухомих деталей при роботі механізму. Механізм фіксації положення столу представляє собою упор 16, з'єднаний шарнірно з одним з царгових поясів 1, 3 за допомогою планок 17 і шарнірів 18. У приведеному прикладі реалізації корисної моделі упор 16 з'єднаний шарнірно з верхнім царговим поясом 3. Можлива установка упору 16 на нижньому царговом поясі 1, що не є принциповим. Упор 16 виконаний з можливістю взаємодії з однією з поперечини 9, в результаті якого поперечина 9 спирається на упор 16 в положенні "обідній стіл", що перешкоджає переміщенню стільниці 4 вниз при навантаженні. Важелі 8 механізму переміщення з'єднані між собою демпфуючим механізмом, наприклад амортизатором 19. Кількість амортизаторів 19 може бути один або декілька. Демпфуючий механізм забезпечує плавність переводу стола-трансформера з одного положення в інше. Стіл-трансформер виконаний з зрівноважуючим механізмом у вигляді пружин розтягування 20, що з'єднують кінці 13 важелів 8, встановлених в направляючих пазах 15 одного з царгових поясів 1, 3 з поперечною планкою 21 царгового пояса. У приведеному прикладі зрівноважуючий механізм встановлений на нижньому царговом поясі 1, але можлива його установка і на верхньому царговом поясі 3, що не є принциповим. Зрівноважуючий механізм забезпечує легкість переводу стола-трансформера з одного положення в інше. Трансформацію столу з положення "журнальний стіл" в положення "обідній стіл" і навпаки виконують наступним чином. У положенні "журнальний стіл" стільниця 4 знаходиться в складеному стані. Верхній царговий пояс 3 спирається на нижній царговий пояс 1. Всі деталі механізму розташовані в царгових поясах 1, 3 і їх не видно. Вага верхнього царгового пояса 3 із стільницею 4 урівноважена пружинами розтягування 20 зрівноважуючого механізму. Висота столу в положенні "журнальний стіл" 520 мм. Для переводу столу в положення "обідній стіл" до стільниці 4 або до верхнього царгового пояса 3 прикладають незначне зусилля знизу вверху. При цьому верхній царговий пояс 3 із стільницею 4 легко переміщається вгору під дією пружин 20 зрівноважуючого механізму. При цьому кінці 11 важелів 8 залишаються на місці, обертаючись в шарнірах 12, а протилежні кінці 13 важелів 8 переміщаються в направляючих пазах 15, забезпечуючи паралельний підйом верхнього царгового пояса 3 із стільницею 4 в положення "обідній стіл". При підйомі царгового пояса 3 із стільницею 4 упор 16 механізму фіксації ковзає по поперечині 9, обертаючись в шарнірах 18. Досягши заданої висоти столу упор 16 автоматично під дією власної ваги переводиться в положення, в якому поперечина 9 опирається в упор 16, забезпечуючи фіксацію столу в положенні "обідній стіл". Стільницю 4 повертають на 90 градусів в горизонтальній площині навколо вертикальної осі шарніра 7. Верхню половинку стільниці 4 повертають в меблевих петлях 5 в горизонтальне положення, збільшуючи площу столу в два рази. Схема трансформації стільниці 4 показана фіг. 5-8. Висота столу в положенні "обідній стіл" 760 мм. 4 UA 84677 U 5 10 15 20 25 Для переводу столу в положення "журнальний стіл" всі дії виконуються в зворотному порядку. Половинки стільниці 4 складають, розташовуючи одну над другою. Стільницю 4 повертають в горизонтальній площині навколо осі шарніра 7 на 90 градусів у зворотному напрямі. Легким натисненням на упор 16 знизу вверх виводять його із зачеплення з поперечиною 9. Натисненням на стільницю 4 зверху вниз опускають верхній царговий пояс 3 із стільницею 4 до упору в нижній царговий пояс 1. Результатом такої трансформації є зменшення висоти столу і площі стільниці, що відповідають положенню "журнальний стіл". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Стіл-трансформер, що містить нижній царговий пояс з опорними елементами, верхній царговий пояс з встановленою на ньому стільницею, механізм переміщення верхнього царгового пояса в положення "журнальний/обідній стіл", що виконаний у вигляді шарнірноважільного механізму типу ножиці, і механізм фіксації положення столу, який відрізняється тим, що механізм переміщення виконаний у вигляді рамок, кожна з яких утворена двома важелями, з'єднаними в рамку поперечинами, важелі рамок перехрещуються і сполучені шарнірно з утворенням шарнірно-важільного механізму типу ножиці, кінці важелів з одного боку механізму з'єднані шарнірно з верхнім і нижнім царговим поясом відповідно, а протилежні кінці важелів встановлені у відповідних направляючих пазах, що виконані у верхньому і нижньому царговому поясі, з можливістю переміщення уздовж пазів. 2. Стіл-трансформер за п. 1, який відрізняється тим, що механізм фіксації являє собою упор, який шарнірно з'єднаний з одним із царгових поясів і виконаний з можливістю спирання на нього однієї з поперечини однієї з рамок в положенні "обідній стіл". 3. Стіл-трансформер за п. 1, який відрізняється тим, що важелі механізму переміщення з'єднані між собою демпферним механізмом, наприклад амортизатором. 4. Стіл-трансформер за п. 1, який відрізняється тим, що виконаний з зрівноважуючим механізмом у вигляді пружин розтягування, які з'єднують кінці важелів, що встановлені в направляючих пазах одного з царгових поясів, з цим же царговим поясом. 5 UA 84677 U 6 UA 84677 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
