3d вставка кріостата для оптичних та електрооптичних досліджень
Номер патенту: 86176
Опубліковано: 25.12.2013
Автори: Селиванов Олександр Вікторович, Сафронов Віталій Вікторович, Жарков Іван Павлович, Маслов Валентин Олексійович
Формула / Реферат

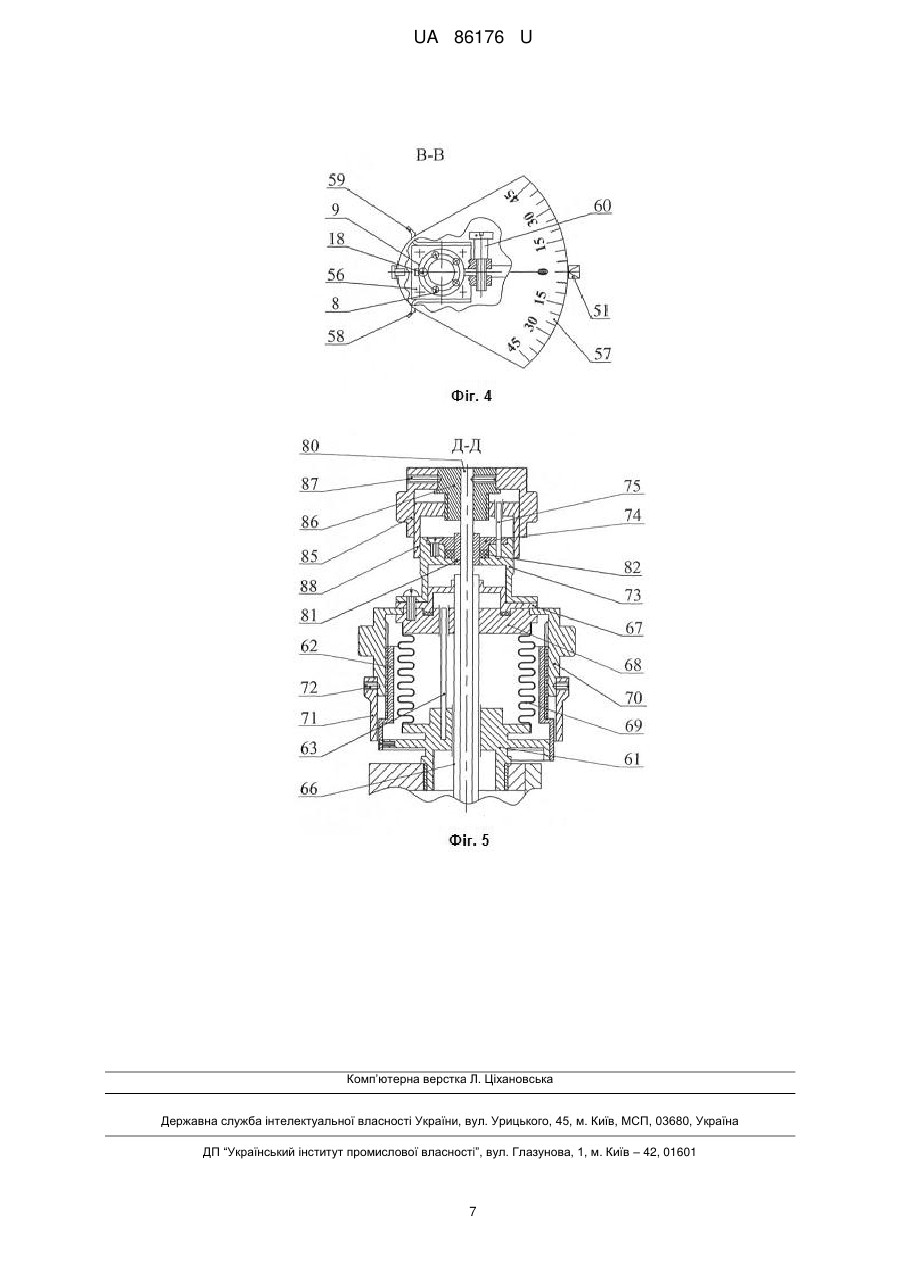

1. 3D вставка кріостата для оптичного дослідження зразків, що містить механізм переміщення по вертикалі, який складається з трубки, що входить в корпус з можливістю переміщення вздовж його осі через сильфон, що закріплений як на трубці, так і на корпусі, між ним і сильфоном розташована накидна гайка, яка нагвинчена на різьбову втулку, закріплену на корпусі, при обертанні гайка переміщується відносно різьбової втулки і в залежності від напряму обертання стискує сильфон або розтискає його, при цьому зв'язана з сильфоном трубка переміщується вздовж осі корпуса, яка відрізняється тим, що для можливості фіксованого переміщення зразків по вертикалі (по осі Z) механізм переміщення обладнаний шкалами для грубого і точного відліку переміщення, для можливості фіксованого переміщення зразків по горизонталі (по осі X) вставка має відповідний механізм, що виконаний у вигляді корпуса, в якому обертається трубка, що кінематично зв'язана через одноступеневу конічну зубчату передачу з гвинтом, який закріплений у вилці на кінці трубки механізму вертикального переміщення, гвинт обертається навколо горизонтальної осі і переміщує по горизонталі гайку з тримачем, на якому зразки встановлені по вертикалі один над одним, для можливості фіксації переміщення зразків по горизонталі механізм обладнаний шкалами для грубого і точного відліку переміщення, для можливості обертання зразків навколо вертикальної осі з подальшою фіксацією кута повороту вставка має відповідний механізм, що складається з подовжувача, корпуса у вигляді трубки, що закріплений з можливістю обертання навколо вертикальної осі і переміщення по вертикалі у верхній частині подовжувача і фіксується ущільненням за допомогою накидної гайки через грундбуксу, на корпусі встановлена кругова шкала з можливістю поворота і подальшої фіксації, на подовжувачі закріплена планка з упорами для швидкого переміщення кругової шкали разом із корпусом в крайні верхнє або нижнє положення, що відповідають положенню верхнього або нижнього зразка на оптичній осі вікна кріостата, і кронштейн із покажчиком кута повороту корпуса, для можливості фіксованого переміщення зразків по горизонталі (по осі У) вставка має відповідний механізм, що виконаний у вигляді коробки, в якій на кришці закріплений гвинт, що обертається навколо горизонтальної осі і переміщує по напрямній в коробці повзун, для можливості фіксації переміщення зразків по горизонталі механізм обладнаний шкалами для грубого і точного відліку переміщення.
2. Вставка кріостата за п. 1, яка відрізняється тим, що обладнана вимірювальною частиною, яка призначена для підводу за допомогою підпружинених гнучких контактів струму або напруги до зразків і знімання з них інформаційних сигналів та вимірювання температури.
3. Вставка кріостата за п. 1, яка відрізняється тим, що має датчик температури.
Текст
Реферат: UA 86176 U UA 86176 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для вивчення фізичних властивостей матеріалів при низьких температурах. Найдоцільніше використовувати корисну модель для досліджень оптичних характеристик зразків (в тому числі електрооптичних досліджень) при низьких температурах. Найближчою за сукупністю ознак і технічним результатом до корисної моделі є вставка кріостата для оптичного дослідження зразків (а.с. СРСР № 488695), у корпусі якої змонтовані мікропроектор, кювета і механізм переміщення, виконаний у вигляді кінематично зв'язаного з нею штока. На внутрішній поверхні корпуса жорстко закріплена рейка, шток механізму переміщення кювети пропущений через трубку, верхній кінець якої зв'язаний з корпусом за допомогою сильфона, а на нижньому кінці закріплене зубчате колесо, що обкатується по рейці, при цьому шток і трубка виконані з пружного матеріалу. Трубка входить в корпус з можливістю переміщення вздовж його осі через сильфон, що закріплений як на трубці, так і на корпусі. На трубці змонтоване упорне кільце, між ним і сильфоном розташована накидна гайка, яка нагвинчена на різьбову втулку. При обертанні гайка буде переміщуватися відносно різьбової втулки. В залежності від напряму обертання гайка стискує сильфон або, опираючись в упорне кільце, розтискає його. Зв'язана з сильфоном трубка переміщується вздовж осі корпуса. Недоліком цієї вставки є обмежена функціональна можливість, оскільки для проведення оптичних та електрооптичних досліджень при низьких температурах необхідні нові функції вставки: фіксоване переміщення зразків по трьох координатах, обертання зразків навколо вертикальної осі вставки з подальшою фіксацією кута повороту та підведення до зразків струму або напруги, знімання з них інформаційних сигналів і вимірювання температури. В основу корисної моделі поставлена задача забезпечення можливості проведення оптичних та електрооптичних досліджень при низьких температурах за допомогою вставки, що нерухомо закріплюється на верхньому патрубку кріостата, і що виконує для проведення цих досліджень нові функції: фіксоване переміщення зразків по трьох координатах (X, Y, Z), що забезпечує можливість їх виставлення у фокус оптичного променя без порушення конфігурації оптичної установки в цілому, обертання зразків навколо вертикальної осі з подальшою фіксацією кута повороту і підведення до зразків, встановлених на вставці, струму або напруги, зняття з них інформаційних сигналів за допомогою підпружинених гнучких контактів та вимірювання температури. Для вирішення поставленої задачі у вставці кріостата для оптичного дослідження зразків, що містить механізм переміщення по вертикалі, який складається з трубки, що входить в корпус з можливістю переміщення вздовж його осі через сильфон, що закріплений як на трубці, так і на корпусі, на трубці змонтовано упорне кільце, між ним і сильфоном розташована накидна гайка, яка нагвинчена на різьбову втулку, закріплену на корпусі, при обертанні гайка переміщується відносно різьбової втулки і в залежності від напряму обертання стискує сильфон або розтискає його, при цьому зв'язана з сильфоном трубка переміщується вздовж осі корпуса, відповідно до корисної моделі, для можливості фіксації переміщення зразків по вертикалі (по осі Z) механізм переміщення по вертикалі обладнаний шкалами для грубого і точного відліку переміщення, для можливості фіксованого переміщення зразків по горизонталі (по осі X) вставка має відповідний механізм, що закріплений зверху на кільці механізму фіксованого переміщення зразків по вертикалі і виконаний у вигляді корпуса, в якому обертається навколо вертикальної осі за допомогою ковпак-покажчика трубка, що кінематично зв'язана через одноступеневу конічну зубчату передачу з гвинтом, який закріплений у вилці, що встановлена на кінці трубки механізму фіксованого переміщення зразків по вертикалі, гвинт обертається навколо горизонтальної осі і переміщує по горизонталі гайку з тримачем, на якому зразки встановлені по вертикалі один над одним для можливості фіксації переміщення зразків по горизонталі механізм обладнаний шкалами для грубого і точного відліку переміщення, для можливості обертання зразків навколо вертикальної осі з фіксацією кута повороту вставка має відповідний механізм, що закріплений зверху на повзуні механізму фіксованого переміщення зразків по горизонталі (по осі У) і, що складається з подовжувача, корпусу у вигляді трубки, що закріплений з можливістю обертання навколо вертикальної осі і переміщення по вертикалі у верхній частині подовжувача і фіксується ущільненням за допомогою накидної гайки через грундбуксу, на корпусі встановлена кругова шкала з можливістю обертання і подальшої фіксації, на подовжувачі закріплена планка з упорами для швидкого переміщення кругової шкали разом із корпусом в крайні верхнє або нижнє положення, що відповідають положенню верхнього або нижнього зразка на оптичній осі вікна кріостата, і кронштейн із покажчиком кута повороту корпуса, для можливості фіксованого переміщення зразків по горизонталі (по осі У) вставка має відповідний механізм, що закріплений зверху на верхньому патрубку кріостата установочним фланцем за допомогою накидної гайки і виконаний у вигляді коробки, що з'єднана знизу з установочним фланцем, і в якій на кришці 1 UA 86176 U 5 10 15 20 25 30 35 40 45 50 55 60 закріплений гвинт, що обертається навколо горизонтальної осі за допомогою ручки і переміщує по напрямній в коробці повзун разом із подовжувачем механізму обертання зразків, для можливості фіксації переміщення зразків по горизонталі механізм обладнаний шкалами для грубого і точного відліку переміщення, для можливості проведення вимірювань вставка обладнана вимірювальною частиною, яка призначена для підводу за допомогою підпружинених гнучких контактів струму або напруги до зразків і знімання з них інформаційних сигналів та вимірювання температури. Суть корисної моделі пояснюється кресленням, де на фіг. 1 наведена вставка; фіг. 2 - розріз А-А з фіг. 1 у збільшеному масштабі, вигляд збоку; фіг. 3 - розріз Б-Б з фіг. 1 у збільшеному масштабі, вигляд збоку; фіг. 4 - переріз В-В з фіг. 1, вигляд зверху; фіг. 5 - розріз Д-Д з фіг. 1 у збільшеному масштабі, вигляд збоку. Вставка має вимірювальну частину та механізми: фіксованого переміщення зразків по горизонталі (по осі У); обертання зразків навколо вертикальної осі вставки з фіксацією кута повороту; фіксованого переміщення зразків по вертикалі (по осі Z); фіксованого переміщення зразків по горизонталі (по осі X). Вимірювальна частина вставки забезпечена електричними вводами до зразків і виводами від зразків для зняття інформаційних сигналів у вигляді підпружинених гнучких контактів. Вводи і виводи 1 від зразків 2 і 3, встановлених один над одним по вертикалі, в однакових квадратних пазах тримача 4 зразків на ізолюючих підкладках 5 під'єднані до рознімів 6 на комутаційній коробці 7 за допомогою коаксіальних кабелів 8, що пропущені крізь корпус 9 (див. фіг. 1, фіг. 2). Вводи і виводи 1 притискують зразки до тримача і закріплені на тримачі за допомогою втулок 10, ізоляційних шайб 11, шайб 12 та гвинтів 13. Положення вводів і виводів 1 відносно зразків 2 і 3 регулюється вручну в межах довжини пазів 14 на вводах і виводах 1 при віджатих гвинтах 13. Крім того, в нижній частині тримача 4 встановлений датчик температури 15, а на зовнішній боковій поверхні навитий електронагрівач 16. Виводи від датчика температури і електронагрівача через комутаційну плату 17 і трубку 18 в корпусі 9 під'єднані до розніму 19 на комутаційній коробці 7 (див. фіг. 1). Вставка має механізм фіксованого переміщення зразків по горизонталі (по осі У), що закріплений зверху на верхньому патрубку 20 кріостата установочним фланцем 21 за допомогою накидної гайки 22. Механізм складається з нерухомо закріпленої частини і рухомої, що переміщується відносно нерухомо закріпленої. Нерухомо закріплена частина складається з коробки, що закріплена зверху на установочному фланці 21 і складається з нижньої 23 та верхньої 24 частин і кришки 25, на верхній частині коробки закріплений патрубок 26, на кришці 25 закріплений направляючий штифт 27. Установочний фланець 21 з нижньою частиною 23 коробки та патрубок 26 з верхньою 24 частиною коробки з'єднані на різьбі і герметизовані на епоксидній смолі. Верхня 24 та нижня 23 частини з'єднані герметично на епоксидній смолі. Знімна кришка 25 закріплена на коробці на ущільнюючій прокладці 28 (див. Фіг. 1, Фіг. 3). Рухома частина механізму складається з гвинта 29, що закріплений з можливістю обертання навколо горизонтальної осі за допомогою упора 30 у кришці 25, і при обертанні ручкою 31 переміщує лівою різьбовою частиною повзун 32 у напрямній 33 в нижній частині 23 коробки. Для відліку переміщення повзуна 32 відносно нерухомо закріпленої коробки на правій різьбовій частині гвинта 29 встановлена різьбова втулка 34 із шкалою, яка переміщується по різьбі гвинта і направляючому штифту 27. Шкала різьбової втулки 34 переміщується вздовж кромки кругової шкали 35, що закріплена на втулці 36 за допомогою гвинта 37, а втулка 36 закріплена на ручці 31 за допомогою гвинта 38. Шкала різьбової втулки 34 при переміщенні вздовж кромки кругової шкали 35 указує переміщення повзуна 32 відносно коробки в міліметрах. Крок різьби правої і лівої різьбових частин становить 1 мм, тому при одному оберті гвинта 29 повзун 32 переміщується на 1 мм і шкала різьбової втулки 34 також переміщується на 1 мм. Відлік переміщення повзуна в десятих долях міліметра здійснюється по круговій шкалі 35, що має ціну ділення 0,1 мм і при переміщенні шкали по колу на одно ділення повзун переміщується по горизонталі на 0,1 мм. У верхній частині патрубка 26, що закріплений зверху на коробці, встановлена гайка 39, що обертається на направляючому гвинті 40 в канавці 41 гайки і переміщує по вертикалі різьбову втулку 42 в направляючому пазу 43 для гвинта 44, що закріплений на патрубку 26. Різьбова втулка 42 має в нижній частині зуб, який при переміщенні вниз герметизує порожнину коробки за допомогою ущільнюючого кільця 45, закріпленого на верхній площині повзуна 32. При переміщенні повзуна в задане положення по горизонталі зуб потрібно підняти над кільцем 45 для вільного переміщення повзуна. 2 UA 86176 U 5 10 15 20 25 30 35 40 45 50 55 60 Вставка має механізм обертання зразків навколо вертикальної осі зразків з фіксацією кута повороту, що закріплюється зверху нерухомо на повзуні 32 механізму фіксованого переміщення зразків по горизонталі і складається з подовжувача 46, на якому нерухомо закріплена планка 47 упорами 48 і 49 для можливості переміщення по вертикалі в крайні верхнє або нижнє положення, що відповідають положенню верхнього або нижнього зразка на оптичній осі вікна кріостата, та кронштейн 50 з покажчиком 51 кута оберту (див. фіг. 1). Корпус 9 механізму, у вигляді трубки, встановлений з можливістю переміщення по вертикалі і обертання в верхній частині подовжувача 46 і фіксується за допомогою ущільнення 52, що підтискується гайкою 53 через грундбуксу 54. На корпусі 9 в верхній частині закріплені втулка 55, комутаційна коробка 7 та верхні частини механізмів фіксованого вертикального та горизонтального переміщення фіксованого зразків, а в нижній частині закріплені нижні частини механізмів вертикального та горизонтального переміщення зразків. В середній частині корпуса 9 встановлений хомут 56, на якому закріплена кругова шкала 57, упори 58 і 59 для обмеження оберту корпуса 9 по куту та стопорний гвинт 60 (див. фіг. 1, фіг. 4). При відтискному гвинті 60 хомут 56 разом із шкалою і упорами вільно обертається та переміщується по вертикалі відносно корпуса 9 між упорами 48 і 49. Для встановлення заданого початкового положення корпуса 9 разом з тримачем і зразками відносно подовжувача 46 потрібно відтиснути гайку 53. Фіксування корпуса 9 по куту відносно нерухомого подовжувача 46 здійснюється в залежності від заданого положення по куту зразків в початковому стані відносно оптичної осі вікна кріостата. Фіксування по вертикалі відповідає положенню центру зразка 2 або 3 на оптичній осі вікна кріостата. Положення центру нижнього зразка 3 на оптичній осі вікна кріостата відповідає встановленню кругової шкали 57 на верхньому упорі 49 на певній висоті (див. фіг. 1). Після встановлення заданого початкового положення корпуса 9 разом з тримачем 4 і зразками 2 і 3 відносно подовжувача 46 по куту і висоті підтискують гайку 53 для фіксації заданого положення, встановлюють нуль шкали 57 проти покажчика 51 кута оберту, а верхню поверхню шкали переміщують до верхнього упора 49. Після встановлення шкали 57 відповідно до початкового положення корпусу 9 з тримачем і зразками фіксують її положення за допомогою стопорного гвинта 60 (див. фіг. 4). Відстань між центрами зразків 2 і 3 відповідає відстані між упорами 48 і 49 і тому при переміщенні шкали 57 до нижнього упора 48 центр верхнього зразка 2 встановиться на оптичній осі вікна кріостата (див. фіг. 2). Механізм фіксованого переміщення зразків по вертикалі закріплений у верхній частині вставки на комутаційній коробці 7 і має частину, що нерухомо закріплена на коробці, і рухому частину, яка переміщується відносно нерухомо закріпленої. Нерухомо закріплена частина механізму складається у верхній частині із корпуса 61, на якому закріплені різьбова втулка 62, що має шкалу, та направляючий штифт 63, а в нижній частині із втулки 64, закріпленої в нижній частині корпуса 9, та трубки 65, закріпленої всередині корпуса 9 (див. фіг. 1, фіг. 5). Рухома частина механізму складається із трубки 66, що встановлена в корпусі 61 з можливістю переміщення по вертикалі, а зверху закріплена на кільці 67, що встановлено на кришці 68, яка переміщується по направляючому штифту 63 і стискує або розтягає герметизуючий сильфон 69, закріплений зверху на кришці 68, а знизу - на корпусі 61, накидної гайки 70, що закріплена зверху з можливістю обертання між кришкою 68 і кільцем 67 і яка при обертанні по різьбі втулки 62 переміщує по вертикалі кільце 67 разом із трубкою 66, яка закріплена знизу у втулці 64 з можливістю переміщення по вертикалі. На накидній гайці 70 закріплена кругова шкала 71 на гвинтах 72 для можливості встановлення нуля кругової шкали як початку відліку переміщення зразків по вертикалі (див. фіг. 1, фіг. 5). Крок різьби гвинтової пари (різьбова втулка 62 та накидна гайка 70) становить 1 мм і за один оберт накидної гайки 70 тримач із зразками переміщується на 1 мм по вертикалі. Накидна гайка 70 при обертанні переміщується разом із круговою шкалою 71 вздовж різьбової втулки 62, що має шкалу з ціною ділення 1 мм. Відлік переміщення зразків по вертикалі в міліметрах здійснюється по нижній кромці кругової шкали 71, яка переміщується вздовж шкали різьбової втулки 62. Кругова шкала 71 за один оберт накидної гайки 70 переміщується на 1 мм по вертикалі і має десять ділень по колу з ціною ділення 0,1 мм. Таким чином переміщення на одно ділення по круговій шкалі відповідає переміщенню зразка по вертикалі на 0,1 мм. Механізм фіксованого переміщення, зразків по горизонталі (по осі X), закріплений зверху на кільці 67 і знизу на трубці 66 механізму фіксованого переміщення зразків по вертикалі і має нерухомо закріплену частину і рухому, що переміщується відносно нерухомо закріпленої. 3 UA 86176 U 5 10 15 20 25 30 35 40 45 50 55 60 Нерухомо закріплена частина з механізму верху складається із корпуса 73, на якому закріплені кришка 74 і направляючий штифт 75, а знизу із втулки 76 із закріпленою на ній вилкою 77, на якій, в свою чергу, закріплені направляючий штифт 78 та втулка 79 (див. фіг. 1, фіг. 5). Рухома частина механізму має трубку 80, що обертається у верхній частині механізму разом із втулкою 81, жорстко закріпленою на трубці в корпусі 73, кришці 74 і ущільненні 82, а в нижній частині - у втулці 76. Шестірня 83 жорстко закріплена на кінці трубки і обмежує осьове переміщення трубки вгору, а шестірня 84, що кінематично зв'язана із шестірнею 83, обмежує осьове переміщення трубки вниз. Трубка обертається навколо вертикальної осі за допомогою ковпак-покажчика 85, що має кругову шкалу, і який закріплений на різьбовій втулці 86 на гвинтах 87 для можливості встановлення нуля кругової шкали для початку відліку переміщення зразків по горизонталі. Різьбова втулка 86 жорстко закріплена на трубці 80 і при обертанні переміщує по різьбі вгору або вниз шкалу 88 по направляючому штифту 75. Крок різьби гвинтової пари втулка 86 та шкала 88 дорівнює 1 мм і за один оберт різьбової втулки 86 шкала 88 переміщується на 1 мм. Шкала 88 переміщується вздовж нижньої кромки ковпак-покажчика 85 і показує переміщення зразків по горизонталі в міліметрах. Ковпак-покажчик 85 через різьбову втулку 86 за один оберт переміщує шкалу 88 на 1 мм і має десять ділень по колу з ціною ділення 0,1 мм (див. фіг. 1, фіг. 5). Трубка 80 обертає шестірню 83 і шестірню 84, яка жорстко закріплена на гвинті 89, що встановлений з можливістю обертання у вилці 77 за допомогою втулки 79. На гвинті 89 встановлена гайка 90, яка при обертанні гвинта переміщується по горизонталі по направляючому штифту 78. На гайці закріплений тримач 4 із зразками 2 і 3 (див. фіг. 1). Враховуюче те, що передаточне число шестірні 83 та шестірні 84 дорівнює 1, і крок різьби гвинтової пари гвинт 89 та гайка 90 дорівнює 1 мм, то за один оберт трубки тримач із зразками переміщується на 1 мм по горизонталі. При оберті трубки на одно ділення по круговій шкалі ковпак-покажчика 85 тримач із зразками переміщується на 0,1 мм по горизонталі. Приставка працює таким чином. На тримачі 4 встановити зразки 2 і 3 і закріпити їх за допомогою контактів 1 і гвинтів 13 (див. фіг. 1, фіг. 2). Встановити нульове положення на шкалах механізму фіксованого переміщення зразків по вертикалі (по осі Z), для чого обертати накидну гайку 70 доки низ шкали 71 встановиться на нульовій рисці шкали різьбової втулки 62, після цього відтиснути гвинти 72 і встановити нуль шкали 71 на вертикальній рисці шкали 62. Підтиснути гвинти 72 (див. фіг. 5). Встановити нульове положення на шкалах механізму фіксованого переміщення зразків по горизонталі (по осі X), для чого обертати ковпак-покажчик 85, доки нульова риска шкали 88 встановиться на низу ковпак-покажчика 85, після цього відтиснути гвинти 87 і встановити нуль шкали ковпак-покажчика 85 на вертикальної рисці шкали 83. Підтиснути гвинти 87 (див. фіг. 5). Закріпити вставку на верхньому патрубку кріостата за допомогою гайки 22 таким чином, щоб вісь ручки 31 була під кутом 90° відносно оптичної осі вікна кріостата. Встановити нульове положення на шкалах механізму фіксованого переміщення зразків по горизонталі (по осі У), для чого відтиснути гайку 53 і повернути корпус 9 так, щоб зразки 2 і 3 встановились паралельно оптичній осі вікна кріостата. Підтиснути гайку 53 (див. фіг. 1). Після чого обертати ручку 31 до встановлення верхньої площини зразка вздовж оптичної осі вікна кріостата. Відтиснути гвинт 37 і встановити кромку шкали 35 проти нуля шкали втулки 34. Підтиснути гвинт 37. Відтиснути гвинт 38 і повернути втулку 36 разом із шкалою 35 до встановлення нуля шкали 35 проти вертикальної риски на шкалі різьбової втулки 34. Підтиснути гвинт 38 (див. фіг. 3). Встановити нульове положення механізму обертання зразків. Для чого відтиснути гайку 53 для можливості переміщення корпуса 9 як по куту, так і по вертикалі відносно подовжувача 46 (див. фіг. 1). Віджати гвинт 60 хомута 56 для подальшої фіксації шкали 57 після встановлення початкового положення зразків (див. фіг. 4). Обертаючи корпус 9, встановити початкове положення зразків 2 і 3 по куту відносно оптичної осі вікна кріостата. Переміщуючи корпус 9 по вертикалі, встановити центр одного із зразків на оптичній осі вікна кріостата. Положенню центру зразка 2 на оптичній осі вікна кріостата відповідає крайнє нижнє нульове положення тримача, при якому шкала 57 опирається на упор 48. Положенню центру зразка 3 на оптичній осі вікна кріостата відповідає крайнє верхнє нульове положення тримача, при якому шкала 57 опирається на упор 49. Після встановлення тримача із зразками в початкове положення по куту і по вертикалі корпус 9 фіксується підтисненням гайки 53 (див. фіг. 1). 4 UA 86176 U 5 10 15 20 Після фіксації корпуса 9 встановити нуль шкали 57 проти покажчика 51 кута оберту. Зафіксувати шкалу 57 стопорним гвинтом 60 (див. фіг. 4). В початковому положенні центр зразка 2 або 3 знаходиться на оптичній осі вікна кріостата і на вертикальній осі кріостата при нульовому відхиленню по куту. Для переміщення зразка по вертикалі (по осі Z) потрібно обертати гайку 70 механізму фіксованого переміщення зразків по вертикалі (див. фіг. 5). Для переміщення зразка по горизонталі (по осі X) потрібно обертати ковпак-покажчик 85 механізму фіксованого переміщення зразків по горизонталі. Для переміщення зразка по горизонталі (по осі У) потрібно обертати ручку 31 механізму фіксованого переміщення зразків по горизонталі (див. фіг. 3). Для кутового переміщення 53 зразків 2 і 3 відносно вертикальної осі потрібно відтиснути гайку 53 і повернути корпус 9 разом із зразками відносно покажчика 51 на необхідний кут в межах ±45° від початкового положення. Після чого підтиснути гайку 53 (див. фіг. 1, фіг. 4). Для перестановки зразків по вертикалі відтиснути гайку 53 і перемістити корпус 9 із зразками: 1) вгору до опирання шкали 57 на верхній упор 49 при перестановці на оптичну вісь вікна кріостата центру нижнього зразка 3 на місце центру верхнього зразка 2; 2) вниз до опирання шкали 57 на нижній упор 48 при перестановці на оптичну вісь вікна кріостата центру верхнього зразка 2 на місце центру нижнього зразка 3. Після чого зафіксувати перестановку зразка підтисненням гайки 53 (див. фіг. 1). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 1. 3D вставка кріостата для оптичного дослідження зразків, що містить механізм переміщення по вертикалі, який складається з трубки, що входить в корпус з можливістю переміщення вздовж його осі через сильфон, що закріплений як на трубці, так і на корпусі, між ним і сильфоном розташована накидна гайка, яка нагвинчена на різьбову втулку, закріплену на корпусі, при обертанні гайка переміщується відносно різьбової втулки і в залежності від напряму обертання стискає сильфон або розтискає його, при цьому зв'язана з сильфоном трубка переміщується вздовж осі корпуса, яка відрізняється тим, що для можливості фіксованого переміщення зразків по вертикалі (по осі Z) механізм переміщення обладнаний шкалами для грубого і точного відліку переміщення, для можливості фіксованого переміщення зразків по горизонталі (по осі X) вставка має відповідний механізм, що виконаний у вигляді корпуса, в якому обертається трубка, що кінематично зв'язана через одноступеневу конічну зубчату передачу з гвинтом, який закріплений у вилці на кінці трубки механізму вертикального переміщення, гвинт обертається навколо горизонтальної осі і переміщує по горизонталі гайку з тримачем, на якому зразки встановлені по вертикалі один над одним, для можливості фіксації переміщення зразків по горизонталі механізм обладнаний шкалами для грубого і точного відліку переміщення, для можливості обертання зразків навколо вертикальної осі з подальшою фіксацією кута повороту вставка має відповідний механізм, що складається з подовжувача, корпуса у вигляді трубки, що закріплений з можливістю обертання навколо вертикальної осі і переміщення по вертикалі у верхній частині подовжувача і фіксується ущільненням за допомогою накидної гайки через грундбуксу, на корпусі встановлена кругова шкала з можливістю поворота і подальшої фіксації, на подовжувачі закріплена планка з упорами для швидкого переміщення кругової шкали разом із корпусом в крайні верхнє або нижнє положення, що відповідають положенню верхнього або нижнього зразка на оптичній осі вікна кріостата, і кронштейн із покажчиком кута повороту корпуса, для можливості фіксованого переміщення зразків по горизонталі (по осі У) вставка має відповідний механізм, що виконаний у вигляді коробки, в якій на кришці закріплений гвинт, що обертається навколо горизонтальної осі і переміщує по напрямній в коробці повзун, для можливості фіксації переміщення зразків по горизонталі механізм обладнаний шкалами для грубого і точного відліку переміщення. 2. Вставка кріостата за п. 1, яка відрізняється тим, що обладнана вимірювальною частиною, яка призначена для підводу за допомогою підпружинених гнучких контактів струму або напруги до зразків і знімання з них інформаційних сигналів та вимірювання температури. 3. Вставка кріостата за п. 1, яка відрізняється тим, що має датчик температури. 5 UA 86176 U 6 UA 86176 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
