Пристрій опори обмежувача переміщення для установки штукатурних плит змінної ширини з використанням пристосування для підняття і поводження з плитами

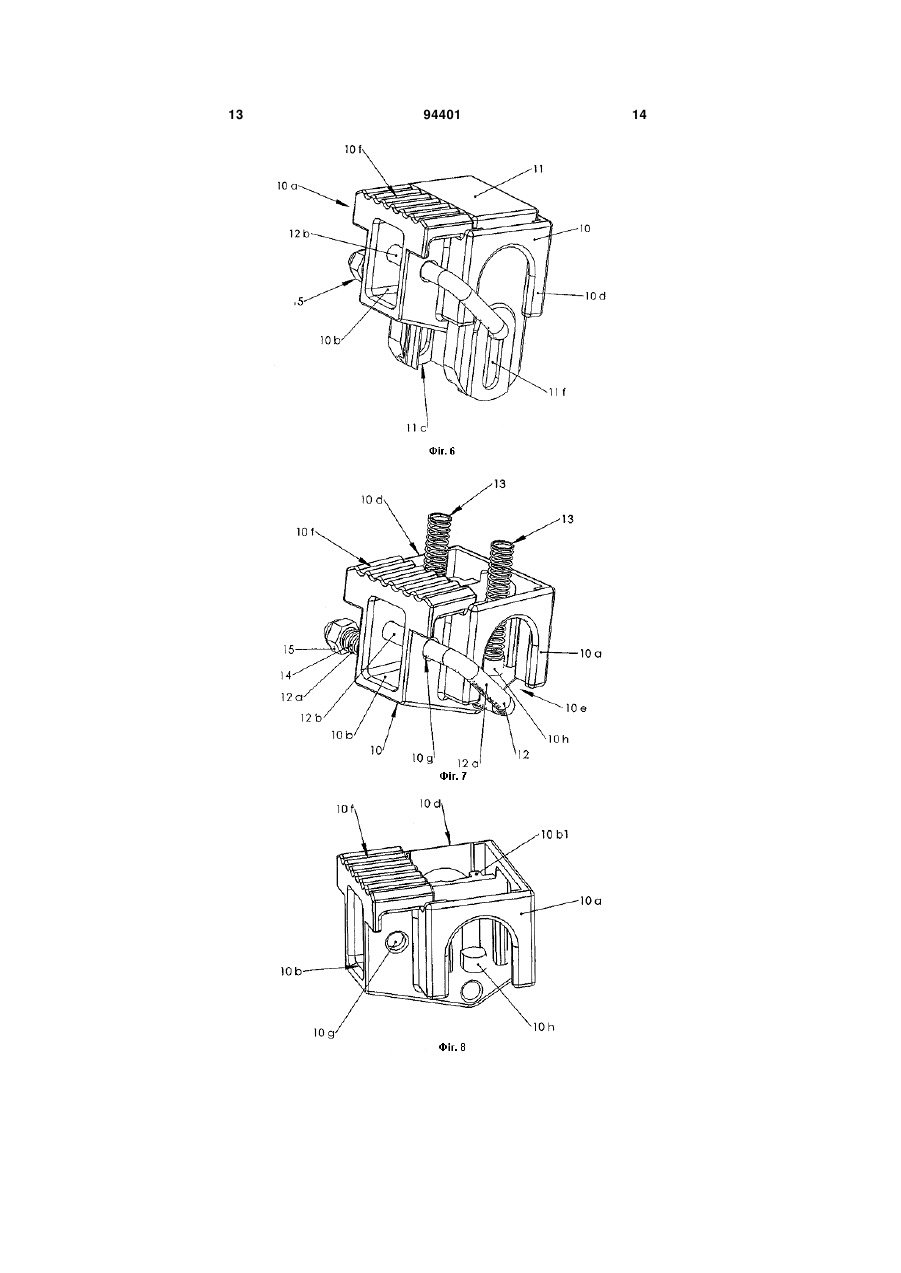

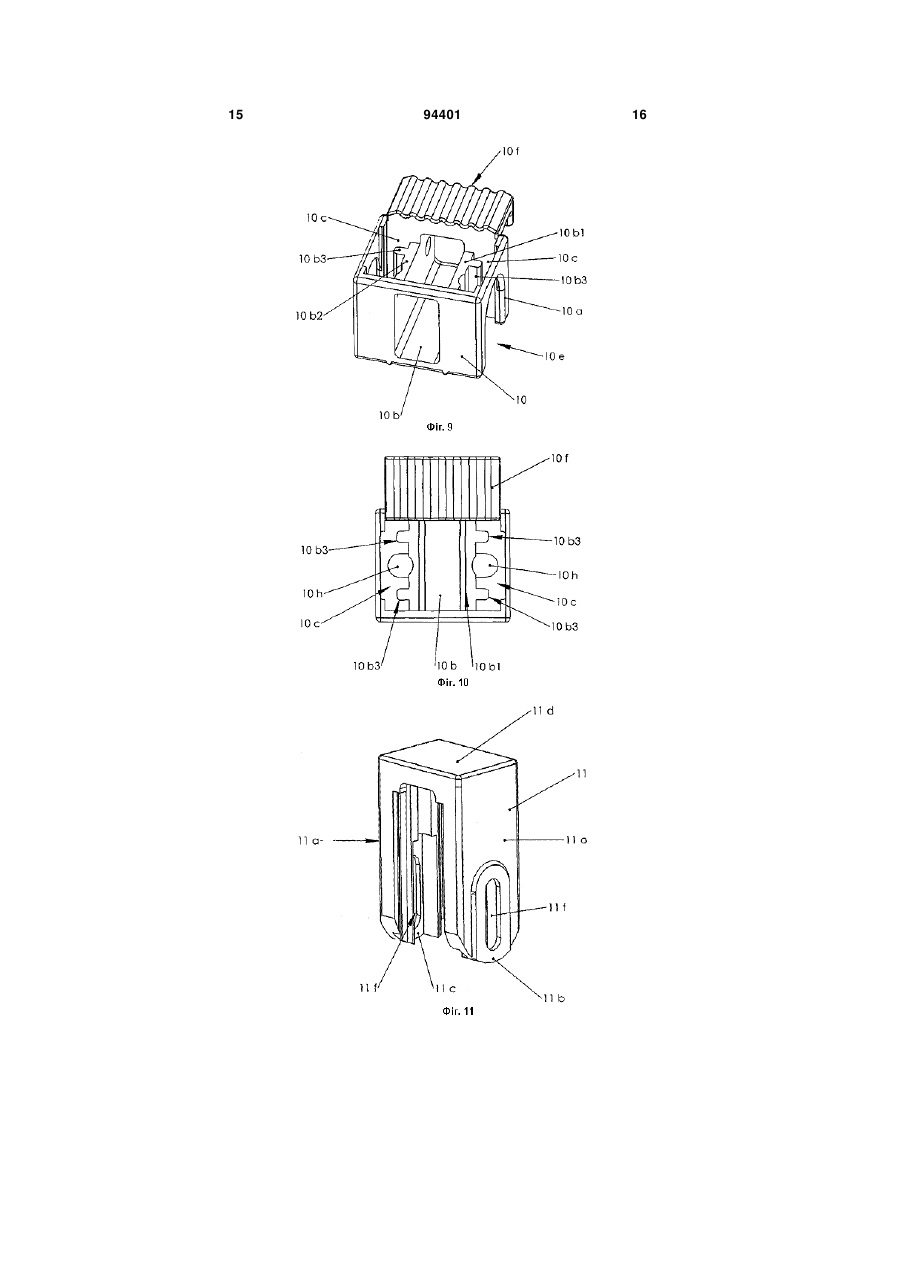

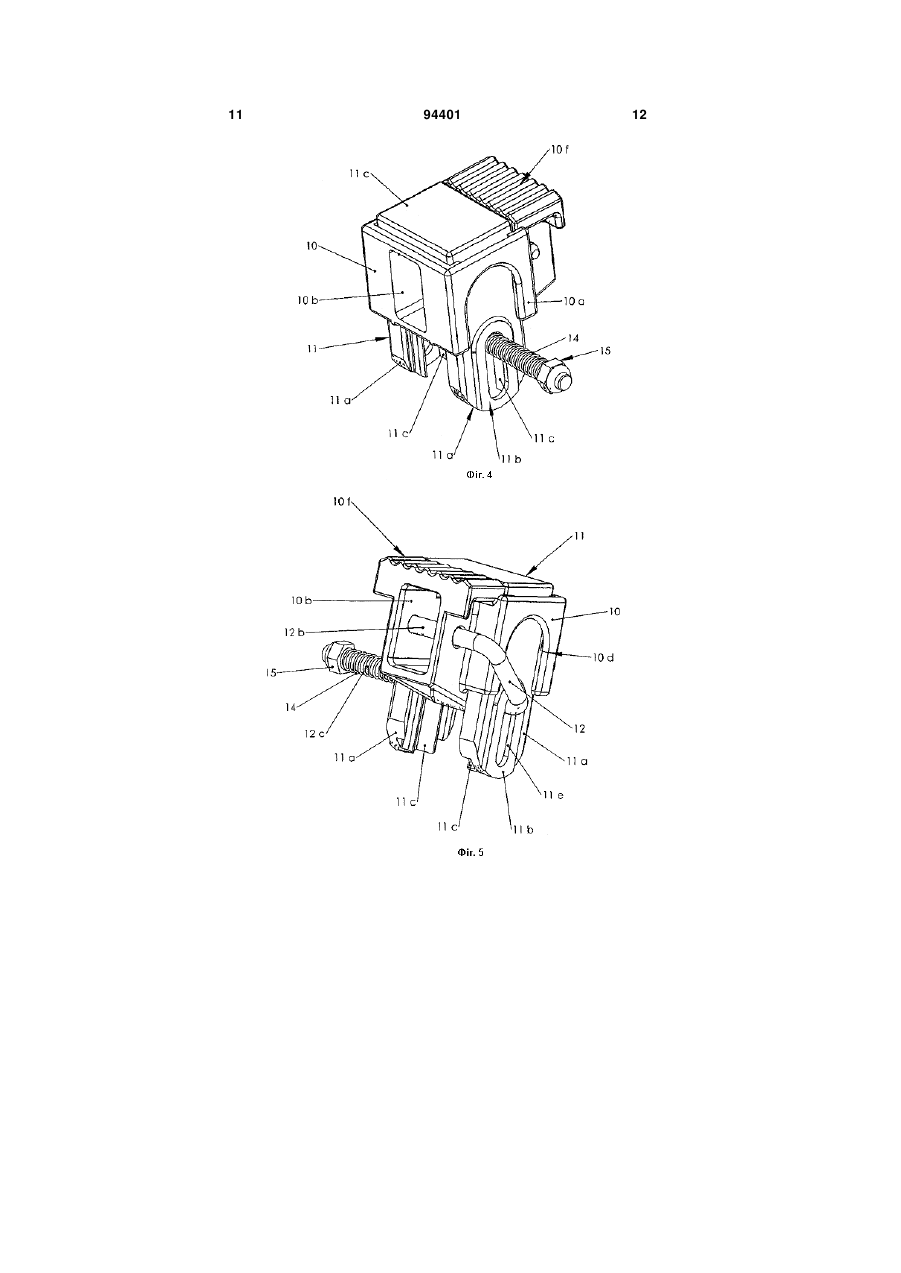

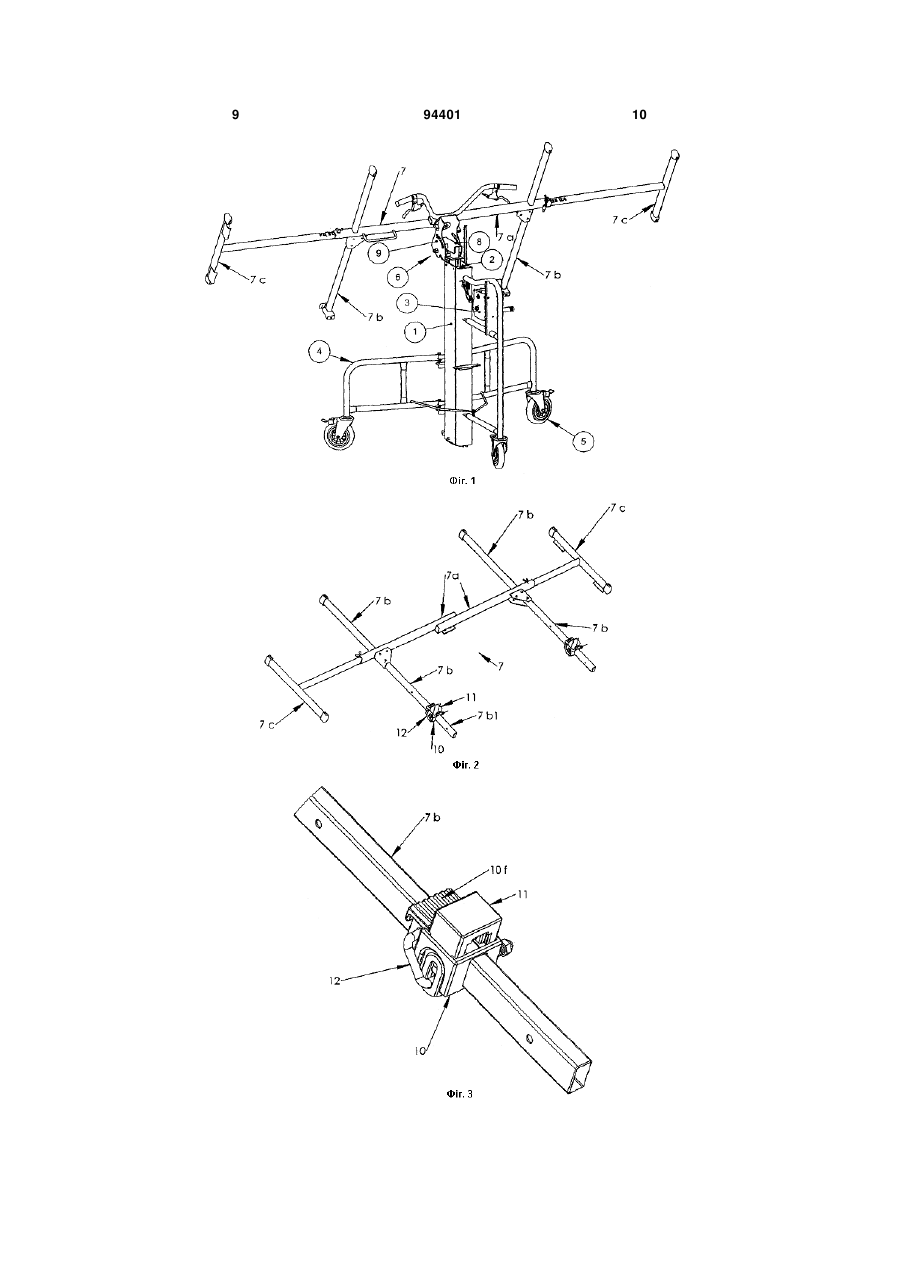

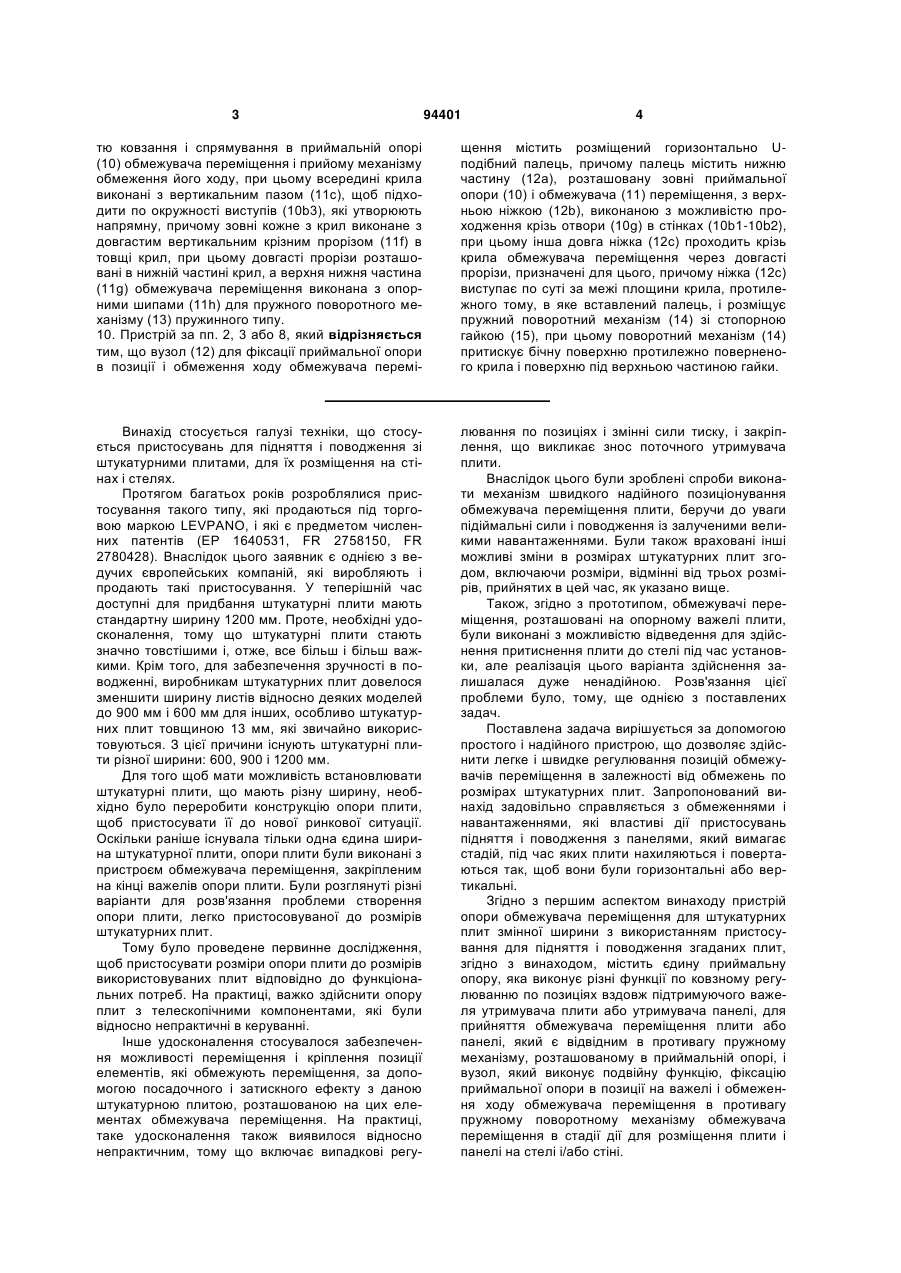

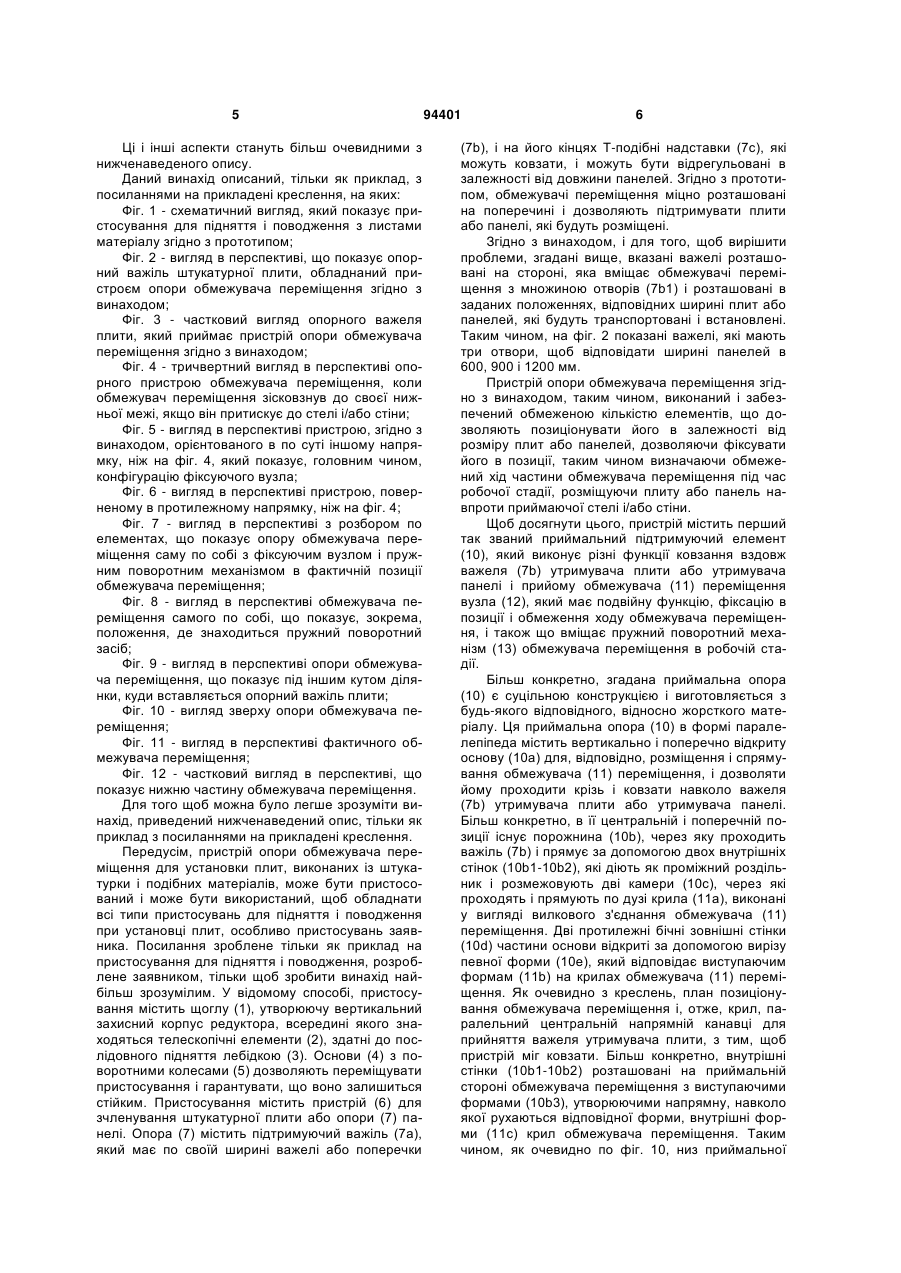

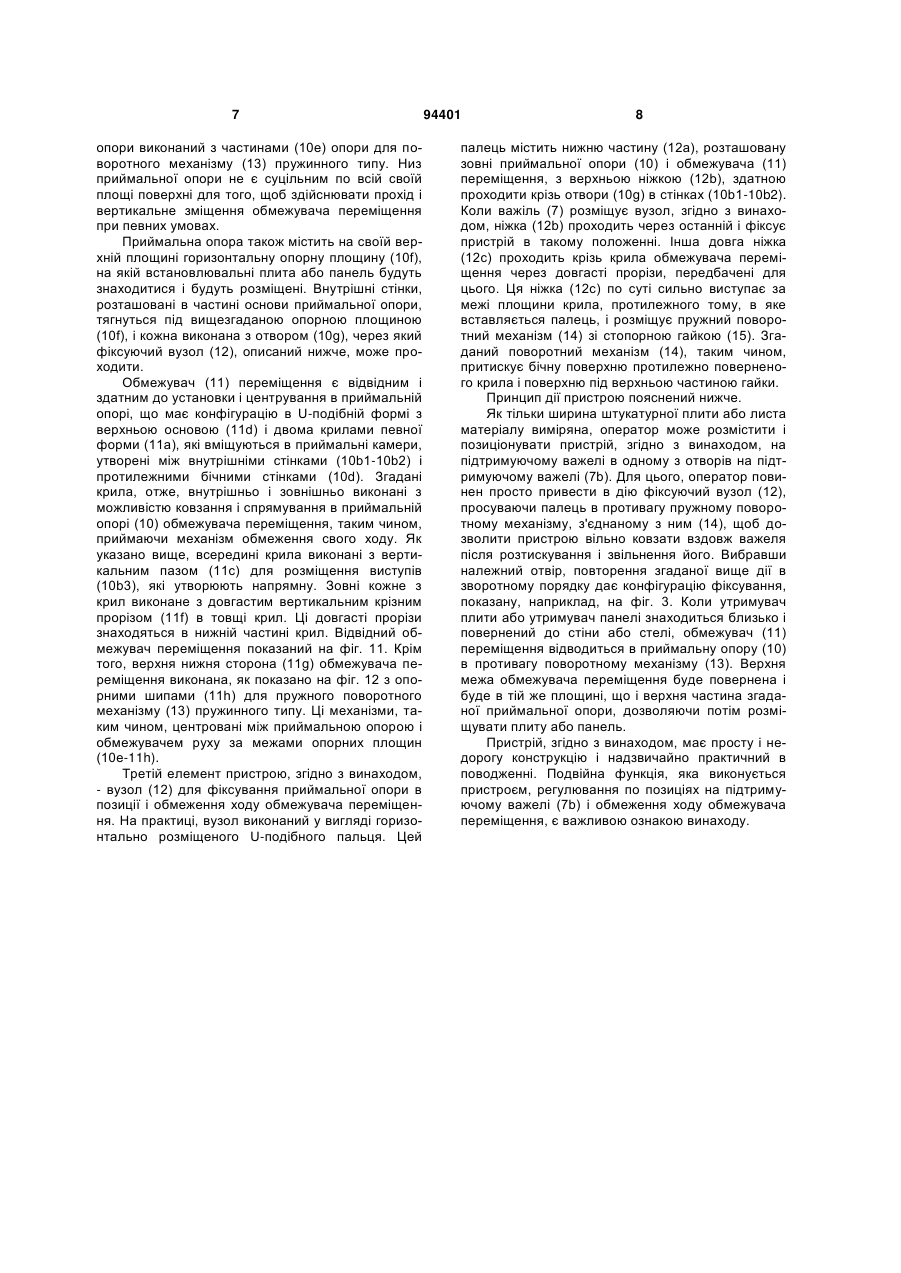

1. Пристрій опори обмежувача переміщення для установки штукатурних плит змінної ширини з використанням пристосування для підняття і поводження з плитами, який відрізняється тим, що він містить суцільну приймальну опору (10), яка виконує різні функції по позиційно-регульованому ковзанню вздовж важеля (7b) утримувача плити або утримувача (7) панелі і прийняттю обмежувача (11) переміщення плити або панелі, який є відвідним в противагу пружному механізму (13), розташованому в приймальній опорі (10), і вузол (12), який виконує подвійну функцію по фіксації приймальної опори в позиції на важелі (7b) і обмеженню ходу обмежувача (11) переміщення в противагу пружному поворотному механізму (13) обмежувача переміщення в стадії дії для розміщення листів і панелей на стелі і/або стіні. 2. Пристрій за п. 1, який відрізняється тим, що приймальна опора (10) має форму паралелепіпеда і містить вертикально і поперечно відкриту основу (10а) для здійснення, відповідно, розміщення і спрямування обмежувача (11) переміщення і його проходження крізь і ковзання навколо важеля (7b) утримувача плити або утримувача панелі, при цьому частина основи містить в своїй центральній і поперечній позиції порожнину (10b), крізь яку проходить і спрямовується важіль (7b), і дві внутрішні стінки (10b1-10b2), які діють як проміжний роздільник і розмежовують дві камери (10с), через які проходять і спрямовуються виконані у вигляді 2 (19) 1 3 94401 4 тю ковзання і спрямування в приймальній опорі (10) обмежувача переміщення і прийому механізму обмеження його ходу, при цьому всередині крила виконані з вертикальним пазом (11с), щоб підходити по окружності виступів (10b3), які утворюють напрямну, причому зовні кожне з крил виконане з довгастим вертикальним крізним прорізом (11f) в товщі крил, при цьому довгасті прорізи розташовані в нижній частині крил, а верхня нижня частина (11g) обмежувача переміщення виконана з опорними шипами (11h) для пружного поворотного механізму (13) пружинного типу. 10. Пристрій за пп. 2, 3 або 8, який відрізняється тим, що вузол (12) для фіксації приймальної опори в позиції і обмеження ходу обмежувача перемі щення містить розміщений горизонтально Uподібний палець, причому палець містить нижню частину (12а), розташовану зовні приймальної опори (10) і обмежувача (11) переміщення, з верхньою ніжкою (12b), виконаною з можливістю проходження крізь отвори (10g) в стінках (10b1-10b2), при цьому інша довга ніжка (12с) проходить крізь крила обмежувача переміщення через довгасті прорізи, призначені для цього, причому ніжка (12с) виступає по суті за межі площини крила, протилежного тому, в яке вставлений палець, і розміщує пружний поворотний механізм (14) зі стопорною гайкою (15), при цьому поворотний механізм (14) притискує бічну поверхню протилежно поверненого крила і поверхню під верхньою частиною гайки. Винахід стосується галузі техніки, що стосується пристосувань для підняття і поводження зі штукатурними плитами, для їх розміщення на стінах і стелях. Протягом багатьох років розроблялися пристосування такого типу, які продаються під торговою маркою LEVPANO, і які є предметом численних патентів (ЕР 1640531, FR 2758150, FR 2780428). Внаслідок цього заявник є однією з ведучих європейських компаній, які виробляють і продають такі пристосування. У теперішній час доступні для придбання штукатурні плити мають стандартну ширину 1200 мм. Проте, необхідні удосконалення, тому що штукатурні плити стають значно товстішими і, отже, все більш і більш важкими. Крім того, для забезпечення зручності в поводженні, виробникам штукатурних плит довелося зменшити ширину листів відносно деяких моделей до 900 мм і 600 мм для інших, особливо штукатурних плит товщиною 13 мм, які звичайно використовуються. З цієї причини існують штукатурні плити різної ширини: 600, 900 і 1200 мм. Для того щоб мати можливість встановлювати штукатурні плити, що мають різну ширину, необхідно було переробити конструкцію опори плити, щоб пристосувати її до нової ринкової ситуації. Оскільки раніше існувала тільки одна єдина ширина штукатурної плити, опори плити були виконані з пристроєм обмежувача переміщення, закріпленим на кінці важелів опори плити. Були розглянуті різні варіанти для розв'язання проблеми створення опори плити, легко пристосовуваної до розмірів штукатурних плит. Тому було проведене первинне дослідження, щоб пристосувати розміри опори плити до розмірів використовуваних плит відповідно до функціональних потреб. На практиці, важко здійснити опору плит з телескопічними компонентами, які були відносно непрактичні в керуванні. Інше удосконалення стосувалося забезпечення можливості переміщення і кріплення позиції елементів, які обмежують переміщення, за допомогою посадочного і затискного ефекту з даною штукатурною плитою, розташованою на цих елементах обмежувача переміщення. На практиці, таке удосконалення також виявилося відносно непрактичним, тому що включає випадкові регу лювання по позиціях і змінні сили тиску, і закріплення, що викликає знос поточного утримувача плити. Внаслідок цього були зроблені спроби виконати механізм швидкого надійного позиціонування обмежувача переміщення плити, беручи до уваги підіймальні сили і поводження із залученими великими навантаженнями. Були також враховані інші можливі зміни в розмірах штукатурних плит згодом, включаючи розміри, відмінні від трьох розмірів, прийнятих в цей час, як указано вище. Також, згідно з прототипом, обмежувачі переміщення, розташовані на опорному важелі плити, були виконані з можливістю відведення для здійснення притиснення плити до стелі під час установки, але реалізація цього варіанта здійснення залишалася дуже ненадійною. Розв'язання цієї проблеми було, тому, ще однією з поставлених задач. Поставлена задача вирішується за допомогою простого і надійного пристрою, що дозволяє здійснити легке і швидке регулювання позицій обмежувачів переміщення в залежності від обмежень по розмірах штукатурних плит. Запропонований винахід задовільно справляється з обмеженнями і навантаженнями, які властиві дії пристосувань підняття і поводження з панелями, який вимагає стадій, під час яких плити нахиляються і повертаються так, щоб вони були горизонтальні або вертикальні. Згідно з першим аспектом винаходу пристрій опори обмежувача переміщення для штукатурних плит змінної ширини з використанням пристосування для підняття і поводження згаданих плит, згідно з винаходом, містить єдину приймальну опору, яка виконує різні функції по ковзному регулюванню по позиціях вздовж підтримуючого важеля утримувача плити або утримувача панелі, для прийняття обмежувача переміщення плити або панелі, який є відвідним в противагу пружному механізму, розташованому в приймальній опорі, і вузол, який виконує подвійну функцію, фіксацію приймальної опори в позиції на важелі і обмеження ходу обмежувача переміщення в противагу пружному поворотному механізму обмежувача переміщення в стадії дії для розміщення плити і панелі на стелі і/або стіні. 5 Ці і інші аспекти стануть більш очевидними з нижченаведеного опису. Даний винахід описаний, тільки як приклад, з посиланнями на прикладені креслення, на яких: Фіг. 1 - схематичний вигляд, який показує пристосування для підняття і поводження з листами матеріалу згідно з прототипом; Фіг. 2 - вигляд в перспективі, що показує опорний важіль штукатурної плити, обладнаний пристроєм опори обмежувача переміщення згідно з винаходом; Фіг. 3 - частковий вигляд опорного важеля плити, який приймає пристрій опори обмежувача переміщення згідно з винаходом; Фіг. 4 - тричвертний вигляд в перспективі опорного пристрою обмежувача переміщення, коли обмежувач переміщення зісковзнув до своєї нижньої межі, якщо він притискує до стелі і/або стіни; Фіг. 5 - вигляд в перспективі пристрою, згідно з винаходом, орієнтованого в по суті іншому напрямку, ніж на фіг. 4, який показує, головним чином, конфігурацію фіксуючого вузла; Фіг. 6 - вигляд в перспективі пристрою, поверненому в протилежному напрямку, ніж на фіг. 4; Фіг. 7 - вигляд в перспективі з розбором по елементах, що показує опору обмежувача переміщення саму по собі з фіксуючим вузлом і пружним поворотним механізмом в фактичній позиції обмежувача переміщення; Фіг. 8 - вигляд в перспективі обмежувача переміщення самого по собі, що показує, зокрема, положення, де знаходиться пружний поворотний засіб; Фіг. 9 - вигляд в перспективі опори обмежувача переміщення, що показує під іншим кутом ділянки, куди вставляється опорний важіль плити; Фіг. 10 - вигляд зверху опори обмежувача переміщення; Фіг. 11 - вигляд в перспективі фактичного обмежувача переміщення; Фіг. 12 - частковий вигляд в перспективі, що показує нижню частину обмежувача переміщення. Для того щоб можна було легше зрозуміти винахід, приведений нижченаведений опис, тільки як приклад з посиланнями на прикладені креслення. Передусім, пристрій опори обмежувача переміщення для установки плит, виконаних із штукатурки і подібних матеріалів, може бути пристосований і може бути використаний, щоб обладнати всі типи пристосувань для підняття і поводження при установці плит, особливо пристосувань заявника. Посилання зроблене тільки як приклад на пристосування для підняття і поводження, розроблене заявником, тільки щоб зробити винахід найбільш зрозумілим. У відомому способі, пристосування містить щоглу (1), утворюючу вертикальний захисний корпус редуктора, всередині якого знаходяться телескопічні елементи (2), здатні до послідовного підняття лебідкою (3). Основи (4) з поворотними колесами (5) дозволяють переміщувати пристосування і гарантувати, що воно залишиться стійким. Пристосування містить пристрій (6) для зчленування штукатурної плити або опори (7) панелі. Опора (7) містить підтримуючий важіль (7а), який має по своїй ширині важелі або поперечки 94401 6 (7b), і на його кінцях Т-подібні надставки (7с), які можуть ковзати, і можуть бути відрегульовані в залежності від довжини панелей. Згідно з прототипом, обмежувачі переміщення міцно розташовані на поперечині і дозволяють підтримувати плити або панелі, які будуть розміщені. Згідно з винаходом, і для того, щоб вирішити проблеми, згадані вище, вказані важелі розташовані на стороні, яка вміщає обмежувачі переміщення з множиною отворів (7b1) і розташовані в заданих положеннях, відповідних ширині плит або панелей, які будуть транспортовані і встановлені. Таким чином, на фіг. 2 показані важелі, які мають три отвори, щоб відповідати ширині панелей в 600, 900 і 1200 мм. Пристрій опори обмежувача переміщення згідно з винаходом, таким чином, виконаний і забезпечений обмеженою кількістю елементів, що дозволяють позиціонувати його в залежності від розміру плит або панелей, дозволяючи фіксувати його в позиції, таким чином визначаючи обмежений хід частини обмежувача переміщення під час робочої стадії, розміщуючи плиту або панель навпроти приймаючої стелі і/або стіни. Щоб досягнути цього, пристрій містить перший так званий приймальний підтримуючий елемент (10), який виконує різні функції ковзання вздовж важеля (7b) утримувача плити або утримувача панелі і прийому обмежувача (11) переміщення вузла (12), який має подвійну функцію, фіксацію в позиції і обмеження ходу обмежувача переміщення, і також що вміщає пружний поворотний механізм (13) обмежувача переміщення в робочій стадії. Більш конкретно, згадана приймальна опора (10) є суцільною конструкцією і виготовляється з будь-якого відповідного, відносно жорсткого матеріалу. Ця приймальна опора (10) в формі паралелепіпеда містить вертикально і поперечно відкриту основу (10а) для, відповідно, розміщення і спрямування обмежувача (11) переміщення, і дозволяти йому проходити крізь і ковзати навколо важеля (7b) утримувача плити або утримувача панелі. Більш конкретно, в її центральній і поперечній позиції існує порожнина (10b), через яку проходить важіль (7b) і прямує за допомогою двох внутрішніх стінок (10b1-10b2), які діють як проміжний роздільник і розмежовують дві камери (10с), через які проходять і прямують по дузі крила (11а), виконані у вигляді вилкового з'єднання обмежувача (11) переміщення. Дві протилежні бічні зовнішні стінки (10d) частини основи відкриті за допомогою вирізу певної форми (10е), який відповідає виступаючим формам (11b) на крилах обмежувача (11) переміщення. Як очевидно з креслень, план позиціонування обмежувача переміщення і, отже, крил, паралельний центральній напрямній канавці для прийняття важеля утримувача плити, з тим, щоб пристрій міг ковзати. Більш конкретно, внутрішні стінки (10b1-10b2) розташовані на приймальній стороні обмежувача переміщення з виступаючими формами (10b3), утворюючими напрямну, навколо якої рухаються відповідної форми, внутрішні форми (11с) крил обмежувача переміщення. Таким чином, як очевидно по фіг. 10, низ приймальної 7 опори виконаний з частинами (10е) опори для поворотного механізму (13) пружинного типу. Низ приймальної опори не є суцільним по всій своїй площі поверхні для того, щоб здійснювати прохід і вертикальне зміщення обмежувача переміщення при певних умовах. Приймальна опора також містить на своїй верхній площині горизонтальну опорну площину (10f), на якій встановлювальні плита або панель будуть знаходитися і будуть розміщені. Внутрішні стінки, розташовані в частині основи приймальної опори, тягнуться під вищезгаданою опорною площиною (10f), і кожна виконана з отвором (10g), через який фіксуючий вузол (12), описаний нижче, може проходити. Обмежувач (11) переміщення є відвідним і здатним до установки і центрування в приймальній опорі, що має конфігурацію в U-подібній формі з верхньою основою (11d) і двома крилами певної форми (11а), які вміщуються в приймальні камери, утворені між внутрішніми стінками (10b1-10b2) і протилежними бічними стінками (10d). Згадані крила, отже, внутрішньо і зовнішньо виконані з можливістю ковзання і спрямування в приймальній опорі (10) обмежувача переміщення, таким чином, приймаючи механізм обмеження свого ходу. Як указано вище, всередині крила виконані з вертикальним пазом (11с) для розміщення виступів (10b3), які утворюють напрямну. Зовні кожне з крил виконане з довгастим вертикальним крізним прорізом (11f) в товщі крил. Ці довгасті прорізи знаходяться в нижній частині крил. Відвідний обмежувач переміщення показаний на фіг. 11. Крім того, верхня нижня сторона (11g) обмежувача переміщення виконана, як показано на фіг. 12 з опорними шипами (11h) для пружного поворотного механізму (13) пружинного типу. Ці механізми, таким чином, центровані між приймальною опорою і обмежувачем руху за межами опорних площин (10е-11h). Третій елемент пристрою, згідно з винаходом, - вузол (12) для фіксування приймальної опори в позиції і обмеження ходу обмежувача переміщення. На практиці, вузол виконаний у вигляді горизонтально розміщеного U-подібного пальця. Цей 94401 8 палець містить нижню частину (12а), розташовану зовні приймальної опори (10) і обмежувача (11) переміщення, з верхньою ніжкою (12b), здатною проходити крізь отвори (10g) в стінках (10b1-10b2). Коли важіль (7) розміщує вузол, згідно з винаходом, ніжка (12b) проходить через останній і фіксує пристрій в такому положенні. Інша довга ніжка (12с) проходить крізь крила обмежувача переміщення через довгасті прорізи, передбачені для цього. Ця ніжка (12с) по суті сильно виступає за межі площини крила, протилежного тому, в яке вставляється палець, і розміщує пружний поворотний механізм (14) зі стопорною гайкою (15). Згаданий поворотний механізм (14), таким чином, притискує бічну поверхню протилежно поверненого крила і поверхню під верхньою частиною гайки. Принцип дії пристрою пояснений нижче. Як тільки ширина штукатурної плити або листа матеріалу виміряна, оператор може розмістити і позиціонувати пристрій, згідно з винаходом, на підтримуючому важелі в одному з отворів на підтримуючому важелі (7b). Для цього, оператор повинен просто привести в дію фіксуючий вузол (12), просуваючи палець в противагу пружному поворотному механізму, з'єднаному з ним (14), щоб дозволити пристрою вільно ковзати вздовж важеля після розтискування і звільнення його. Вибравши належний отвір, повторення згаданої вище дії в зворотному порядку дає конфігурацію фіксування, показану, наприклад, на фіг. 3. Коли утримувач плити або утримувач панелі знаходиться близько і повернений до стіни або стелі, обмежувач (11) переміщення відводиться в приймальну опору (10) в противагу поворотному механізму (13). Верхня межа обмежувача переміщення буде повернена і буде в тій же площині, що і верхня частина згаданої приймальної опори, дозволяючи потім розміщувати плиту або панель. Пристрій, згідно з винаходом, має просту і недорогу конструкцію і надзвичайно практичний в поводженні. Подвійна функція, яка виконується пристроєм, регулювання по позиціях на підтримуючому важелі (7b) і обмеження ходу обмежувача переміщення, є важливою ознакою винаходу. 9 94401 10 11 94401 12 13 94401 14 15 94401 16 17 Комп’ютерна верстка А. Крижанівський 94401 Підписне 18 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
