Пристрій для кріплення облицювання краю покрівлі

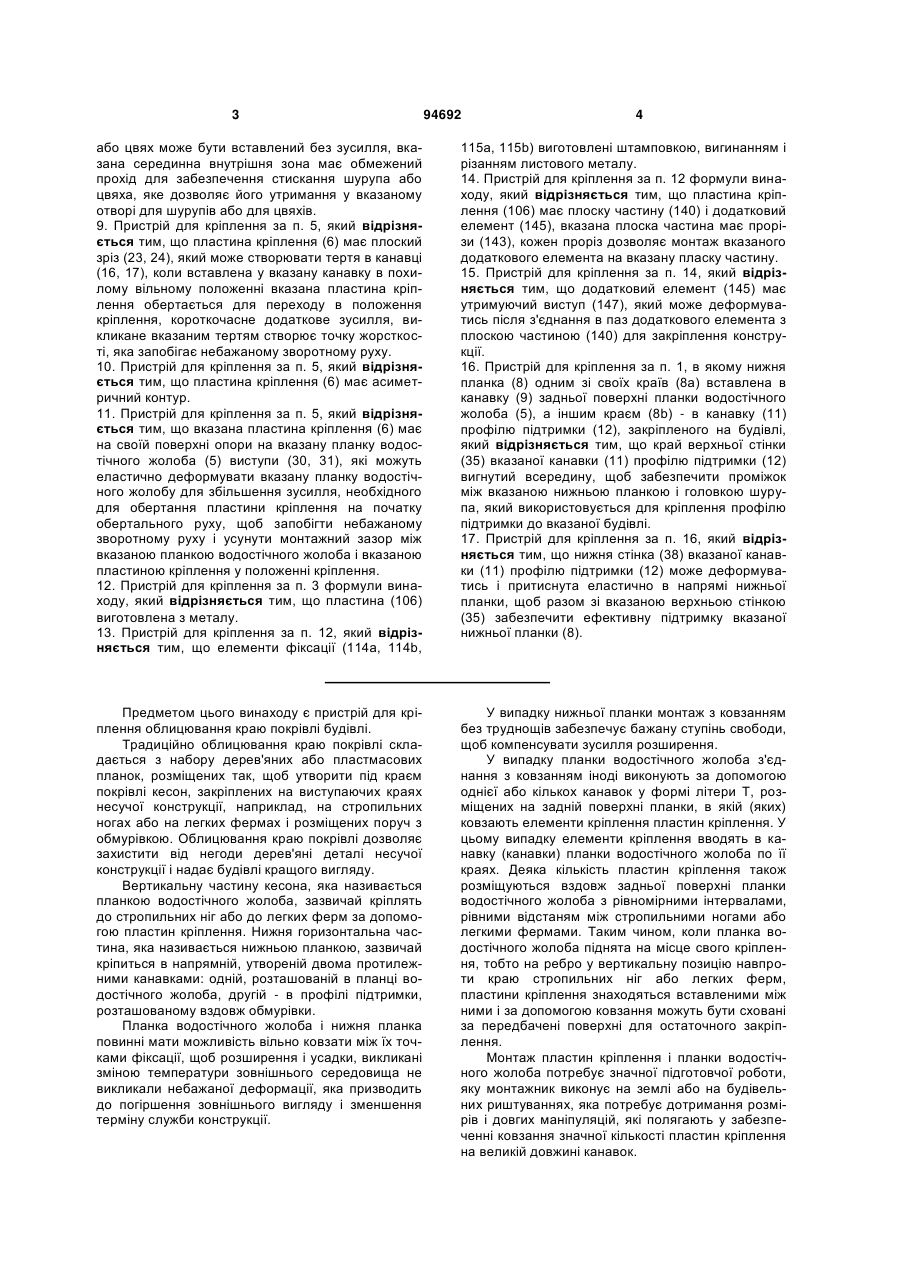

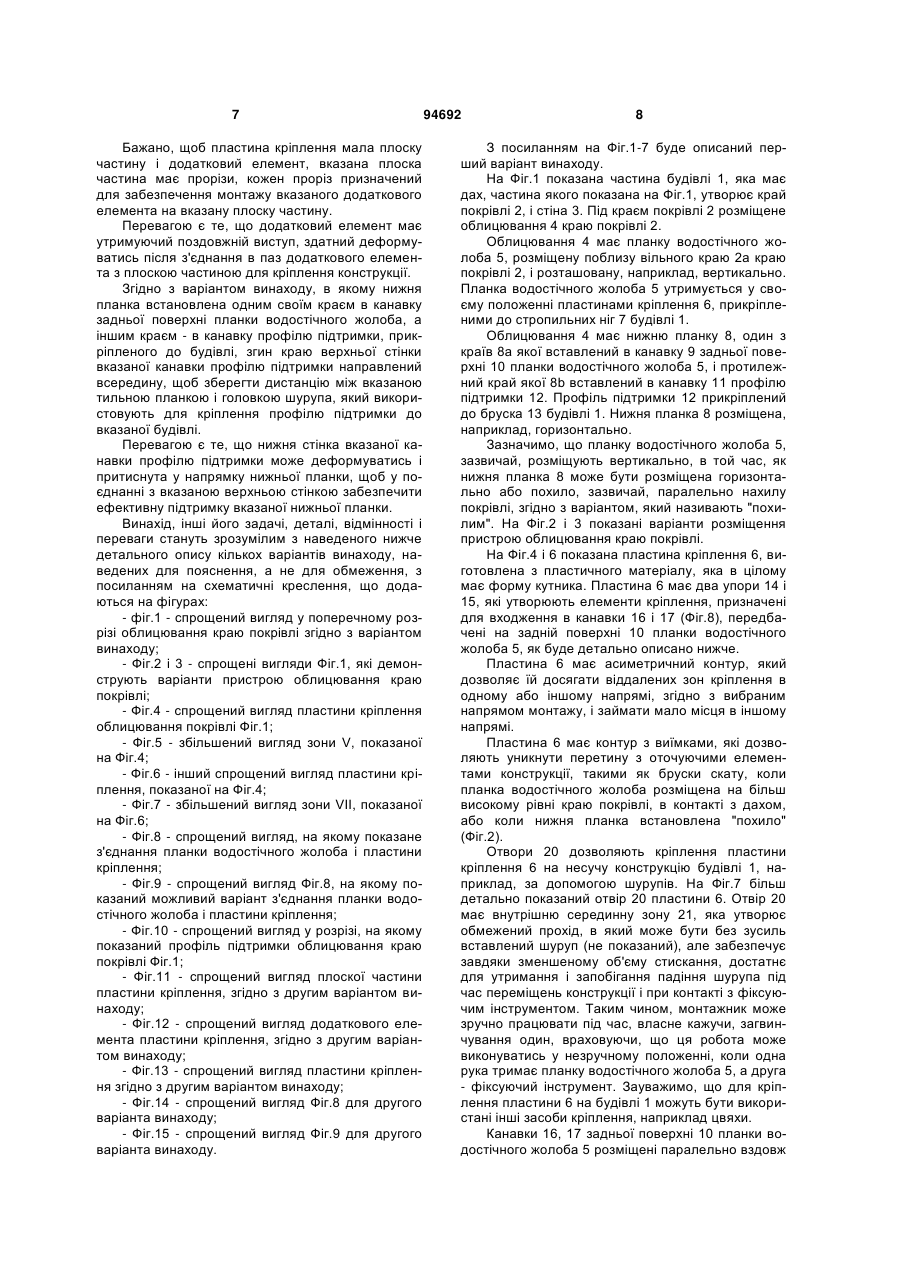

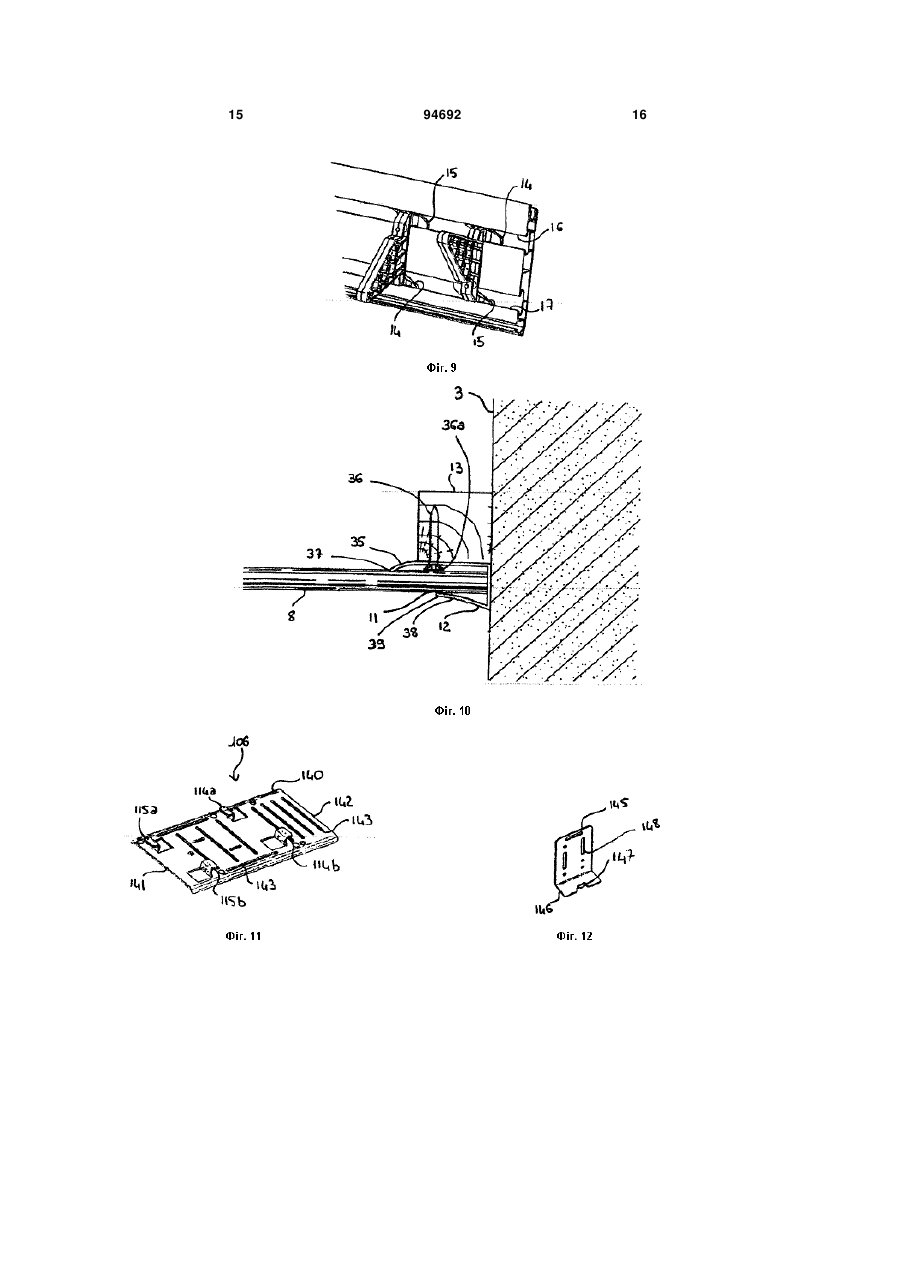

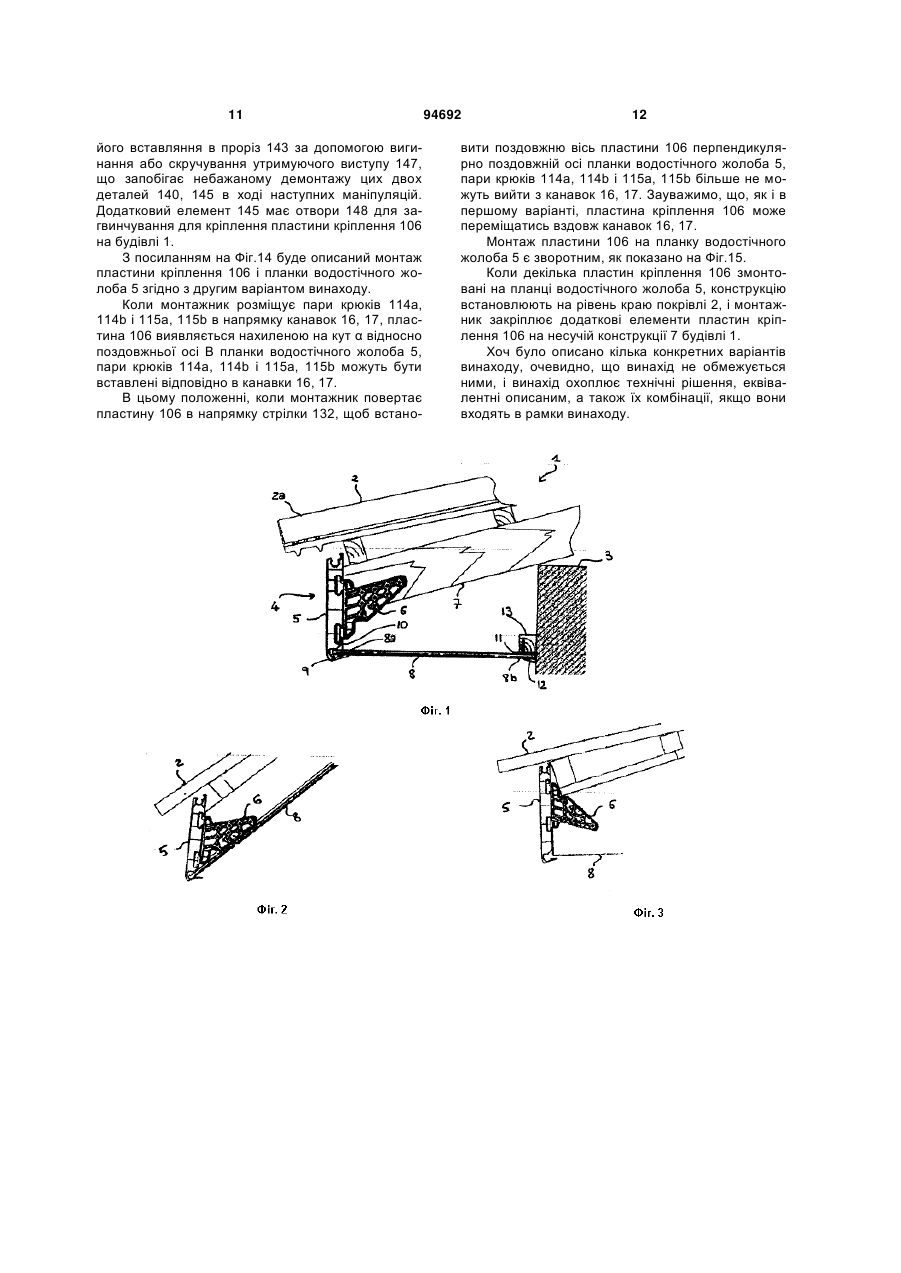

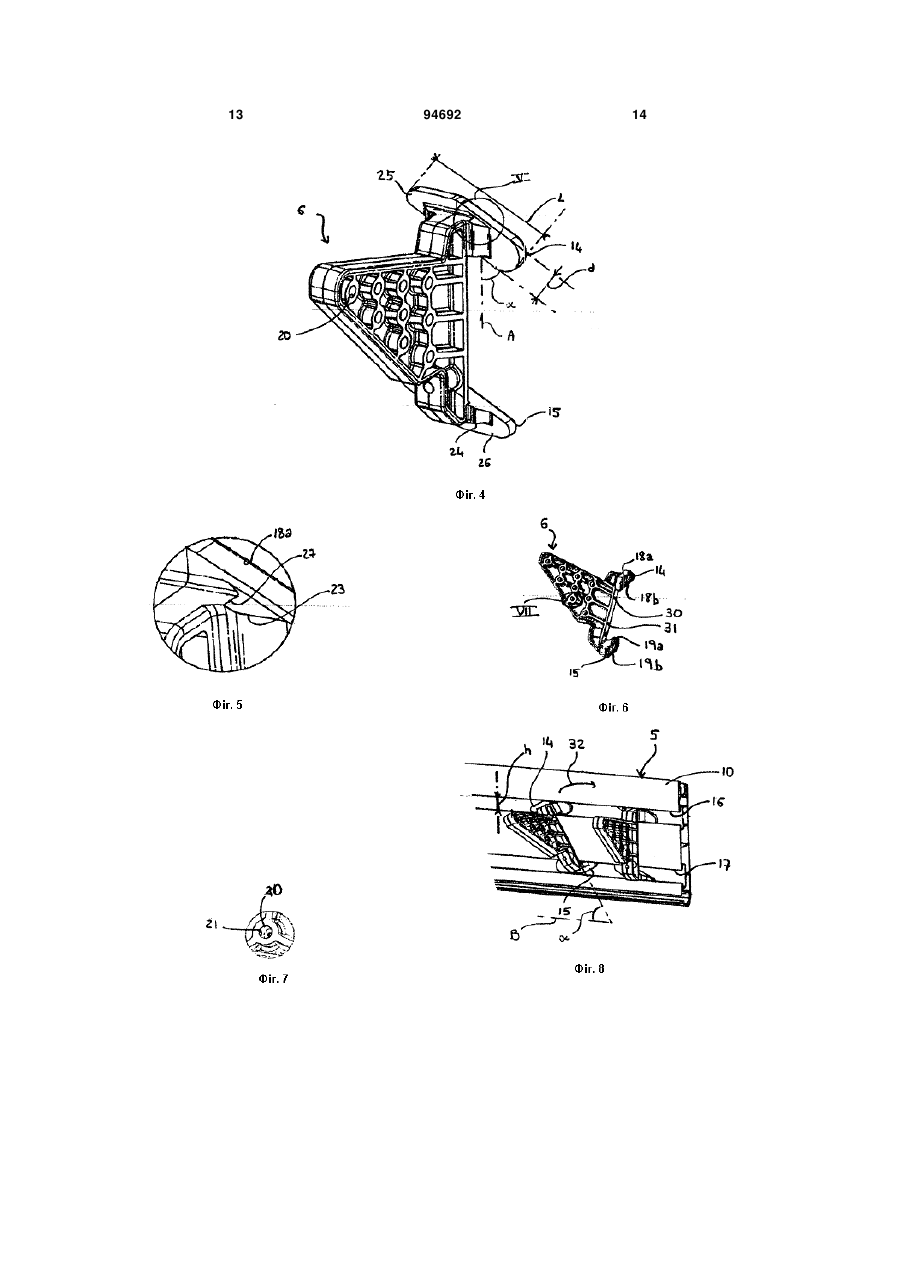

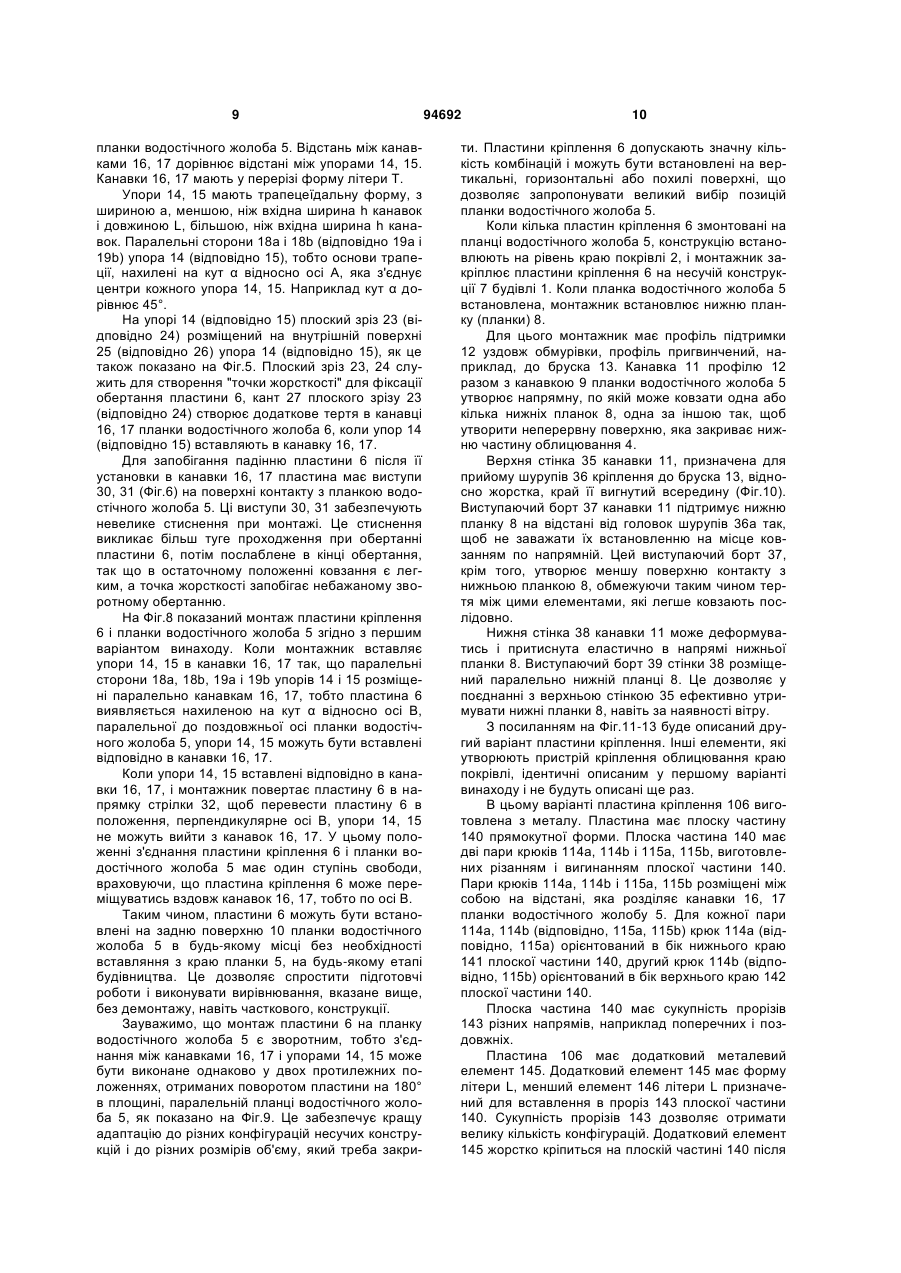

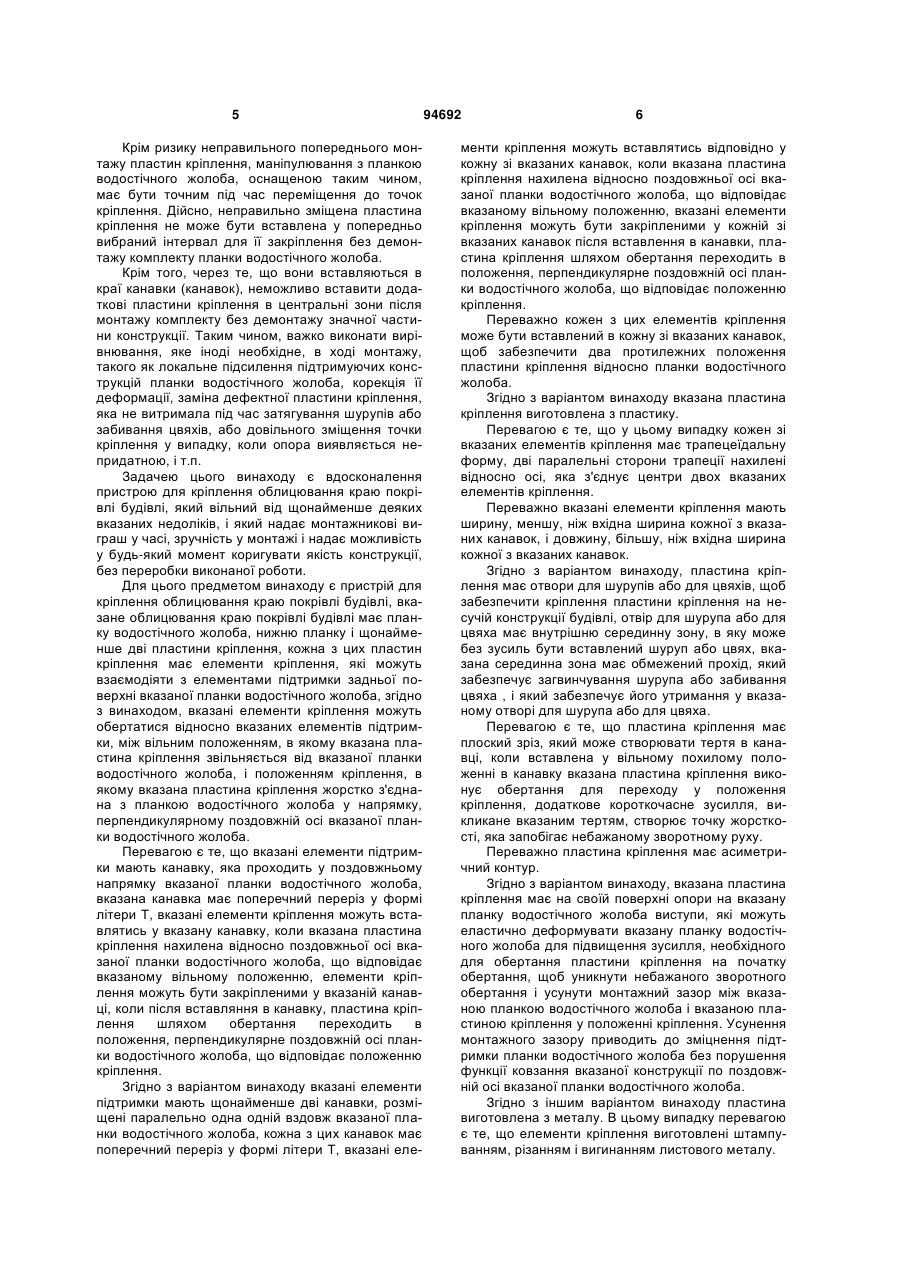

1. Пристрій для кріплення обшивки (4) краю покрівлі (2) будівлі (1), вказана обшивка краю покрівлі має планку водостічного жолоба (5), нижню планку (8) і щонайменше дві пластини кріплення (6, 106), кожна зі вказаних пластин кріплення має елементи кріплення (14, 15, 114а, 114b, 115a, 115b), які можуть взаємодіяти з елементами підтримки (16, 17) задньої поверхні (10) вказаної планки водостічного жолоба, який відрізняється тим, що вказані елементи кріплення можуть обертатися відносно вказаних елементів підтримки між вільним положенням, в якому вказана пластина кріплення вільна відносно вказаної планки водостічного жолоба, і положенням кріплення, в якому вказана пластина кріплення жорстко з'єднана з вказаною планкою водостічного жолоба перпендикулярно до поздовжньої осі вказаної планки водостічного жолоба. 2. Пристрій для кріплення за п. 1, який відрізняється тим, що вказані елементи підтримки мають канавки (16, 17), які розміщені вздовж вказаної планки водостічного жолоба (5), вказана канавка має поперечний переріз у формі літери Т, вказані елементи кріплення (14, 15, 114а, 114b, 115a, 115b) можуть бути вставлені у вказану канавку, коли вказана пластина кріплення (6, 106) нахилена відносно поздовжньої осі вказаної планки водостічного жолоба (5), що відповідає вказаному вільному положенню, елементи кріплення можуть бути закріпленими у вказаній канавці, коли після вставлення в канавку пластина кріплення шляхом обертання переходить в положення, перпендикулярне 2 (19) 1 3 94692 4 або цвях може бути вставлений без зусилля, вказана серединна внутрішня зона має обмежений прохід для забезпечення стискання шурупа або цвяха, яке дозволяє його утримання у вказаному отворі для шурупів або для цвяхів. 9. Пристрій для кріплення за п. 5, який відрізняється тим, що пластина кріплення (6) має плоский зріз (23, 24), який може створювати тертя в канавці (16, 17), коли вставлена у вказану канавку в похилому вільному положенні вказана пластина кріплення обертається для переходу в положення кріплення, короткочасне додаткове зусилля, викликане вказаним тертям створює точку жорсткості, яка запобігає небажаному зворотному руху. 10. Пристрій для кріплення за п. 5, який відрізняється тим, що пластина кріплення (6) має асиметричний контур. 11. Пристрій для кріплення за п. 5, який відрізняється тим, що вказана пластина кріплення (6) має на своїй поверхні опори на вказану планку водостічного жолоба (5) виступи (30, 31), які можуть еластично деформувати вказану планку водостічного жолобу для збільшення зусилля, необхідного для обертання пластини кріплення на початку обертального руху, щоб запобігти небажаному зворотному руху і усунути монтажний зазор між вказаною планкою водостічного жолоба і вказаною пластиною кріплення у положенні кріплення. 12. Пристрій для кріплення за п. 3 формули винаходу, який відрізняється тим, що пластина (106) виготовлена з металу. 13. Пристрій для кріплення за п. 12, який відрізняється тим, що елементи фіксації (114а, 114b, 115а, 115b) виготовлені штамповкою, вигинанням і різанням листового металу. 14. Пристрій для кріплення за п. 12 формули винаходу, який відрізняється тим, що пластина кріплення (106) має плоску частину (140) і додатковий елемент (145), вказана плоска частина має прорізи (143), кожен проріз дозволяє монтаж вказаного додаткового елемента на вказану пласку частину. 15. Пристрій для кріплення за п. 14, який відрізняється тим, що додатковий елемент (145) має утримуючий виступ (147), який може деформуватись після з'єднання в паз додаткового елемента з плоскою частиною (140) для закріплення конструкції. 16. Пристрій для кріплення за п. 1, в якому нижня планка (8) одним зі своїх країв (8а) вставлена в канавку (9) задньої поверхні планки водостічного жолоба (5), а іншим краєм (8b) - в канавку (11) профілю підтримки (12), закріпленого на будівлі, який відрізняється тим, що край верхньої стінки (35) вказаної канавки (11) профілю підтримки (12) вигнутий всередину, щоб забезпечити проміжок між вказаною нижньою планкою і головкою шурупа, який використовується для кріплення профілю підтримки до вказаної будівлі. 17. Пристрій для кріплення за п. 16, який відрізняється тим, що нижня стінка (38) вказаної канавки (11) профілю підтримки (12) може деформуватись і притиснута еластично в напрямі нижньої планки, щоб разом зі вказаною верхньою стінкою (35) забезпечити ефективну підтримку вказаної нижньої планки (8). Предметом цього винаходу є пристрій для кріплення облицювання краю покрівлі будівлі. Традиційно облицювання краю покрівлі складається з набору дерев'яних або пластмасових планок, розміщених так, щоб утворити під краєм покрівлі кесон, закріплених на виступаючих краях несучої конструкції, наприклад, на стропильних ногах або на легких фермах і розміщених поруч з обмурівкою. Облицювання краю покрівлі дозволяє захистити від негоди дерев'яні деталі несучої конструкції і надає будівлі кращого вигляду. Вертикальну частину кесона, яка називається планкою водостічного жолоба, зазвичай кріплять до стропильних ніг або до легких ферм за допомогою пластин кріплення. Нижня горизонтальна частина, яка називається нижньою планкою, зазвичай кріпиться в напрямній, утвореній двома протилежними канавками: одній, розташованій в планці водостічного жолоба, другій - в профілі підтримки, розташованому вздовж обмурівки. Планка водостічного жолоба і нижня планка повинні мати можливість вільно ковзати між їх точками фіксації, щоб розширення і усадки, викликані зміною температури зовнішнього середовища не викликали небажаної деформації, яка призводить до погіршення зовнішнього вигляду і зменшення терміну служби конструкції. У випадку нижньої планки монтаж з ковзанням без труднощів забезпечує бажану ступінь свободи, щоб компенсувати зусилля розширення. У випадку планки водостічного жолоба з'єднання з ковзанням іноді виконують за допомогою однієї або кількох канавок у формі літери Т, розміщених на задній поверхні планки, в якій (яких) ковзають елементи кріплення пластин кріплення. У цьому випадку елементи кріплення вводять в канавку (канавки) планки водостічного жолоба по її краях. Деяка кількість пластин кріплення також розміщуються вздовж задньої поверхні планки водостічного жолоба з рівномірними інтервалами, рівними відстаням між стропильними ногами або легкими фермами. Таким чином, коли планка водостічного жолоба піднята на місце свого кріплення, тобто на ребро у вертикальну позицію навпроти краю стропильних ніг або легких ферм, пластини кріплення знаходяться вставленими між ними і за допомогою ковзання можуть бути сховані за передбачені поверхні для остаточного закріплення. Монтаж пластин кріплення і планки водостічного жолоба потребує значної підготовчої роботи, яку монтажник виконує на землі або на будівельних риштуваннях, яка потребує дотримання розмірів і довгих маніпуляцій, які полягають у забезпеченні ковзання значної кількості пластин кріплення на великій довжині канавок. 5 Крім ризику неправильного попереднього монтажу пластин кріплення, маніпулювання з планкою водостічного жолоба, оснащеною таким чином, має бути точним під час переміщення до точок кріплення. Дійсно, неправильно зміщена пластина кріплення не може бути вставлена у попередньо вибраний інтервал для її закріплення без демонтажу комплекту планки водостічного жолоба. Крім того, через те, що вони вставляються в краї канавки (канавок), неможливо вставити додаткові пластини кріплення в центральні зони після монтажу комплекту без демонтажу значної частини конструкції. Таким чином, важко виконати вирівнювання, яке іноді необхідне, в ході монтажу, такого як локальне підсилення підтримуючих конструкцій планки водостічного жолоба, корекція її деформації, заміна дефектної пластини кріплення, яка не витримала під час затягування шурупів або забивання цвяхів, або довільного зміщення точки кріплення у випадку, коли опора виявляється непридатною, і т.п. Задачею цього винаходу є вдосконалення пристрою для кріплення облицювання краю покрівлі будівлі, який вільний від щонайменше деяких вказаних недоліків, і який надає монтажникові виграш у часі, зручність у монтажі і надає можливість у будь-який момент коригувати якість конструкції, без переробки виконаної роботи. Для цього предметом винаходу є пристрій для кріплення облицювання краю покрівлі будівлі, вказане облицювання краю покрівлі будівлі має планку водостічного жолоба, нижню планку і щонайменше дві пластини кріплення, кожна з цих пластин кріплення має елементи кріплення, які можуть взаємодіяти з елементами підтримки задньої поверхні вказаної планки водостічного жолоба, згідно з винаходом, вказані елементи кріплення можуть обертатися відносно вказаних елементів підтримки, між вільним положенням, в якому вказана пластина кріплення звільняється від вказаної планки водостічного жолоба, і положенням кріплення, в якому вказана пластина кріплення жорстко з'єднана з планкою водостічного жолоба у напрямку, перпендикулярному поздовжній осі вказаної планки водостічного жолоба. Перевагою є те, що вказані елементи підтримки мають канавку, яка проходить у поздовжньому напрямку вказаної планки водостічного жолоба, вказана канавка має поперечний переріз у формі літери Т, вказані елементи кріплення можуть вставлятись у вказану канавку, коли вказана пластина кріплення нахилена відносно поздовжньої осі вказаної планки водостічного жолоба, що відповідає вказаному вільному положенню, елементи кріплення можуть бути закріпленими у вказаній канавці, коли після вставляння в канавку, пластина кріплення шляхом обертання переходить в положення, перпендикулярне поздовжній осі планки водостічного жолоба, що відповідає положенню кріплення. Згідно з варіантом винаходу вказані елементи підтримки мають щонайменше дві канавки, розміщені паралельно одна одній вздовж вказаної планки водостічного жолоба, кожна з цих канавок має поперечний переріз у формі літери Т, вказані еле 94692 6 менти кріплення можуть вставлятись відповідно у кожну зі вказаних канавок, коли вказана пластина кріплення нахилена відносно поздовжньої осі вказаної планки водостічного жолоба, що відповідає вказаному вільному положенню, вказані елементи кріплення можуть бути закріпленими у кожній зі вказаних канавок після вставлення в канавки, пластина кріплення шляхом обертання переходить в положення, перпендикулярне поздовжній осі планки водостічного жолоба, що відповідає положенню кріплення. Переважно кожен з цих елементів кріплення може бути вставлений в кожну зі вказаних канавок, щоб забезпечити два протилежних положення пластини кріплення відносно планки водостічного жолоба. Згідно з варіантом винаходу вказана пластина кріплення виготовлена з пластику. Перевагою є те, що у цьому випадку кожен зі вказаних елементів кріплення має трапецеїдальну форму, дві паралельні сторони трапеції нахилені відносно осі, яка з'єднує центри двох вказаних елементів кріплення. Переважно вказані елементи кріплення мають ширину, меншу, ніж вхідна ширина кожної з вказаних канавок, і довжину, більшу, ніж вхідна ширина кожної з вказаних канавок. Згідно з варіантом винаходу, пластина кріплення має отвори для шурупів або для цвяхів, щоб забезпечити кріплення пластини кріплення на несучій конструкції будівлі, отвір для шурупа або для цвяха має внутрішню серединну зону, в яку може без зусиль бути вставлений шуруп або цвях, вказана серединна зона має обмежений прохід, який забезпечує загвинчування шурупа або забивання цвяха , і який забезпечує його утримання у вказаному отворі для шурупа або для цвяха. Перевагою є те, що пластина кріплення має плоский зріз, який може створювати тертя в канавці, коли вставлена у вільному похилому положенні в канавку вказана пластина кріплення виконує обертання для переходу у положення кріплення, додаткове короткочасне зусилля, викликане вказаним тертям, створює точку жорсткості, яка запобігає небажаному зворотному руху. Переважно пластина кріплення має асиметричний контур. Згідно з варіантом винаходу, вказана пластина кріплення має на своїй поверхні опори на вказану планку водостічного жолоба виступи, які можуть еластично деформувати вказану планку водостічного жолоба для підвищення зусилля, необхідного для обертання пластини кріплення на початку обертання, щоб уникнути небажаного зворотного обертання і усунути монтажний зазор між вказаною планкою водостічного жолоба і вказаною пластиною кріплення у положенні кріплення. Усунення монтажного зазору приводить до зміцнення підтримки планки водостічного жолоба без порушення функції ковзання вказаної конструкції по поздовжній осі вказаної планки водостічного жолоба. Згідно з іншим варіантом винаходу пластина виготовлена з металу. В цьому випадку перевагою є те, що елементи кріплення виготовлені штампуванням, різанням і вигинанням листового металу. 7 Бажано, щоб пластина кріплення мала плоску частину і додатковий елемент, вказана плоска частина має прорізи, кожен проріз призначений для забезпечення монтажу вказаного додаткового елемента на вказану плоску частину. Перевагою є те, що додатковий елемент має утримуючий поздовжній виступ, здатний деформуватись після з'єднання в паз додаткового елемента з плоскою частиною для кріплення конструкції. Згідно з варіантом винаходу, в якому нижня планка встановлена одним своїм краєм в канавку задньої поверхні планки водостічного жолоба, а іншим краєм - в канавку профілю підтримки, прикріпленого до будівлі, згин краю верхньої стінки вказаної канавки профілю підтримки направлений всередину, щоб зберегти дистанцію між вказаною тильною планкою і головкою шурупа, який використовують для кріплення профілю підтримки до вказаної будівлі. Перевагою є те, що нижня стінка вказаної канавки профілю підтримки може деформуватись і притиснута у напрямку нижньої планки, щоб у поєднанні з вказаною верхньою стінкою забезпечити ефективну підтримку вказаної нижньої планки. Винахід, інші його задачі, деталі, відмінності і переваги стануть зрозумілим з наведеного нижче детального опису кількох варіантів винаходу, наведених для пояснення, а не для обмеження, з посиланням на схематичні креслення, що додаються на фігурах: - фіг.1 - спрощений вигляд у поперечному розрізі облицювання краю покрівлі згідно з варіантом винаходу; - Фіг.2 і 3 - спрощені вигляди Фіг.1, які демонструють варіанти пристрою облицювання краю покрівлі; - Фіг.4 - спрощений вигляд пластини кріплення облицювання покрівлі Фіг.1; - Фіг.5 - збільшений вигляд зони V, показаної на Фіг.4; - Фіг.6 - інший спрощений вигляд пластини кріплення, показаної на Фіг.4; - Фіг.7 - збільшений вигляд зони VII, показаної на Фіг.6; - Фіг.8 - спрощений вигляд, на якому показане з'єднання планки водостічного жолоба і пластини кріплення; - Фіг.9 - спрощений вигляд Фіг.8, на якому показаний можливий варіант з'єднання планки водостічного жолоба і пластини кріплення; - Фіг.10 - спрощений вигляд у розрізі, на якому показаний профіль підтримки облицювання краю покрівлі Фіг.1; - Фіг.11 - спрощений вигляд плоскої частини пластини кріплення, згідно з другим варіантом винаходу; - Фіг.12 - спрощений вигляд додаткового елемента пластини кріплення, згідно з другим варіантом винаходу; - Фіг.13 - спрощений вигляд пластини кріплення згідно з другим варіантом винаходу; - Фіг.14 - спрощений вигляд Фіг.8 для другого варіанта винаходу; - Фіг.15 - спрощений вигляд Фіг.9 для другого варіанта винаходу. 94692 8 З посиланням на Фіг.1-7 буде описаний перший варіант винаходу. На Фіг.1 показана частина будівлі 1, яка має дах, частина якого показана на Фіг.1, утворює край покрівлі 2, і стіна 3. Під краєм покрівлі 2 розміщене облицювання 4 краю покрівлі 2. Облицювання 4 має планку водостічного жолоба 5, розміщену поблизу вільного краю 2а краю покрівлі 2, і розташовану, наприклад, вертикально. Планка водостічного жолоба 5 утримується у своєму положенні пластинами кріплення 6, прикріпленими до стропильних ніг 7 будівлі 1. Облицювання 4 має нижню планку 8, один з країв 8a якої вставлений в канавку 9 задньої поверхні 10 планки водостічного жолоба 5, і протилежний край якої 8b вставлений в канавку 11 профілю підтримки 12. Профіль підтримки 12 прикріплений до бруска 13 будівлі 1. Нижня планка 8 розміщена, наприклад, горизонтально. Зазначимо, що планку водостічного жолоба 5, зазвичай, розміщують вертикально, в той час, як нижня планка 8 може бути розміщена горизонтально або похило, зазвичай, паралельно нахилу покрівлі, згідно з варіантом, який називають "похилим". На Фіг.2 і 3 показані варіанти розміщення пристрою облицювання краю покрівлі. На Фіг.4 і 6 показана пластина кріплення 6, виготовлена з пластичного матеріалу, яка в цілому має форму кутника. Пластина 6 має два упори 14 і 15, які утворюють елементи кріплення, призначені для входження в канавки 16 і 17 (Фіг.8), передбачені на задній поверхні 10 планки водостічного жолоба 5, як буде детально описано нижче. Пластина 6 має асиметричний контур, який дозволяє їй досягати віддалених зон кріплення в одному або іншому напрямі, згідно з вибраним напрямом монтажу, і займати мало місця в іншому напрямі. Пластина 6 має контур з виїмками, які дозволяють уникнути перетину з оточуючими елементами конструкції, такими як бруски скату, коли планка водостічного жолоба розміщена на більш високому рівні краю покрівлі, в контакті з дахом, або коли нижня планка встановлена "похило" (Фіг.2). Отвори 20 дозволяють кріплення пластини кріплення 6 на несучу конструкцію будівлі 1, наприклад, за допомогою шурупів. На Фіг.7 більш детально показаний отвір 20 пластини 6. Отвір 20 має внутрішню серединну зону 21, яка утворює обмежений прохід, в який може бути без зусиль вставлений шуруп (не показаний), але забезпечує завдяки зменшеному об'єму стискання, достатнє для утримання і запобігання падіння шурупа під час переміщень конструкції і при контакті з фіксуючим інструментом. Таким чином, монтажник може зручно працювати під час, власне кажучи, загвинчування один, враховуючи, що ця робота може виконуватись у незручному положенні, коли одна рука тримає планку водостічного жолоба 5, а друга - фіксуючий інструмент. Зауважимо, що для кріплення пластини 6 на будівлі 1 можуть бути використані інші засоби кріплення, наприклад цвяхи. Канавки 16, 17 задньої поверхні 10 планки водостічного жолоба 5 розміщені паралельно вздовж 9 планки водостічного жолоба 5. Відстань між канавками 16, 17 дорівнює відстані між упорами 14, 15. Канавки 16, 17 мають у перерізі форму літери Т. Упори 14, 15 мають трапецеїдальну форму, з шириною а, меншою, ніж вхідна ширина h канавок і довжиною L, більшою, ніж вхідна ширина h канавок. Паралельні сторони 18а і 18b (відповідно 19а і 19b) упора 14 (відповідно 15), тобто основи трапеції, нахилені на кут α відносно осі А, яка з'єднує центри кожного упора 14, 15. Наприклад кут α дорівнює 45°. На упорі 14 (відповідно 15) плоский зріз 23 (відповідно 24) розміщений на внутрішній поверхні 25 (відповідно 26) упора 14 (відповідно 15), як це також показано на Фіг.5. Плоский зріз 23, 24 служить для створення "точки жорсткості" для фіксації обертання пластини 6, кант 27 плоского зрізу 23 (відповідно 24) створює додаткове тертя в канавці 16, 17 планки водостічного жолоба 6, коли упор 14 (відповідно 15) вставляють в канавку 16, 17. Для запобігання падінню пластини 6 після її установки в канавки 16, 17 пластина має виступи 30, 31 (Фіг.6) на поверхні контакту з планкою водостічного жолоба 5. Ці виступи 30, 31 забезпечують невелике стиснення при монтажі. Це стиснення викликає більш туге проходження при обертанні пластини 6, потім послаблене в кінці обертання, так що в остаточному положенні ковзання є легким, а точка жорсткості запобігає небажаному зворотному обертанню. На Фіг.8 показаний монтаж пластини кріплення 6 і планки водостічного жолоба 5 згідно з першим варіантом винаходу. Коли монтажник вставляє упори 14, 15 в канавки 16, 17 так, що паралельні сторони 18а, 18b, 19а і 19b упорів 14 і 15 розміщені паралельно канавкам 16, 17, тобто пластина 6 виявляється нахиленою на кут α відносно осі В, паралельної до поздовжньої осі планки водостічного жолоба 5, упори 14, 15 можуть бути вставлені відповідно в канавки 16, 17. Коли упори 14, 15 вставлені відповідно в канавки 16, 17, і монтажник повертає пластину 6 в напрямку стрілки 32, щоб перевести пластину 6 в положення, перпендикулярне осі В, упори 14, 15 не можуть вийти з канавок 16, 17. У цьому положенні з'єднання пластини кріплення 6 і планки водостічного жолоба 5 має один ступінь свободи, враховуючи, що пластина кріплення 6 може переміщуватись вздовж канавок 16, 17, тобто по осі В. Таким чином, пластини 6 можуть бути встановлені на задню поверхню 10 планки водостічного жолоба 5 в будь-якому місці без необхідності вставляння з краю планки 5, на будь-якому етапі будівництва. Це дозволяє спростити підготовчі роботи і виконувати вирівнювання, вказане вище, без демонтажу, навіть часткового, конструкції. Зауважимо, що монтаж пластини 6 на планку водостічного жолоба 5 є зворотним, тобто з'єднання між канавками 16, 17 і упорами 14, 15 може бути виконане однаково у двох протилежних положеннях, отриманих поворотом пластини на 180° в площині, паралельній планці водостічного жолоба 5, як показано на Фіг.9. Це забезпечує кращу адаптацію до різних конфігурацій несучих конструкцій і до різних розмірів об'єму, який треба закри 94692 10 ти. Пластини кріплення 6 допускають значну кількість комбінацій і можуть бути встановлені на вертикальні, горизонтальні або похилі поверхні, що дозволяє запропонувати великий вибір позицій планки водостічного жолоба 5. Коли кілька пластин кріплення 6 змонтовані на планці водостічного жолоба 5, конструкцію встановлюють на рівень краю покрівлі 2, і монтажник закріплює пластини кріплення 6 на несучій конструкції 7 будівлі 1. Коли планка водостічного жолоба 5 встановлена, монтажник встановлює нижню планку (планки) 8. Для цього монтажник має профіль підтримки 12 уздовж обмурівки, профіль пригвинчений, наприклад, до бруска 13. Канавка 11 профілю 12 разом з канавкою 9 планки водостічного жолоба 5 утворює напрямну, по якій може ковзати одна або кілька нижніх планок 8, одна за іншою так, щоб утворити неперервну поверхню, яка закриває нижню частину облицювання 4. Верхня стінка 35 канавки 11, призначена для прийому шурупів 36 кріплення до бруска 13, відносно жорстка, край її вигнутий всередину (Фіг.10). Виступаючий борт 37 канавки 11 підтримує нижню планку 8 на відстані від головок шурупів 36а так, щоб не заважати їх встановленню на місце ковзанням по напрямній. Цей виступаючий борт 37, крім того, утворює меншу поверхню контакту з нижньою планкою 8, обмежуючи таким чином тертя між цими елементами, які легше ковзають послідовно. Нижня стінка 38 канавки 11 може деформуватись і притиснута еластично в напрямі нижньої планки 8. Виступаючий борт 39 стінки 38 розміщений паралельно нижній планці 8. Це дозволяє у поєднанні з верхньою стінкою 35 ефективно утримувати нижні планки 8, навіть за наявності вітру. З посиланням на Фіг.11-13 буде описаний другий варіант пластини кріплення. Інші елементи, які утворюють пристрій кріплення облицювання краю покрівлі, ідентичні описаним у першому варіанті винаходу і не будуть описані ще раз. В цьому варіанті пластина кріплення 106 виготовлена з металу. Пластина має плоску частину 140 прямокутної форми. Плоска частина 140 має дві пари крюків 114а, 114b і 115а, 115b, виготовлених різанням і вигинанням плоскої частини 140. Пари крюків 114а, 114b і 115а, 115b розміщені між собою на відстані, яка розділяє канавки 16, 17 планки водостічного жолобу 5. Для кожної пари 114а, 114b (відповідно, 115а, 115b) крюк 114а (відповідно, 115а) орієнтований в бік нижнього краю 141 плоскої частини 140, другий крюк 114b (відповідно, 115b) орієнтований в бік верхнього краю 142 плоскої частини 140. Плоска частина 140 має сукупність прорізів 143 різних напрямів, наприклад поперечних і поздовжніх. Пластина 106 має додатковий металевий елемент 145. Додатковий елемент 145 має форму літери L, менший елемент 146 літери L призначений для вставлення в проріз 143 плоскої частини 140. Сукупність прорізів 143 дозволяє отримати велику кількість конфігурацій. Додатковий елемент 145 жорстко кріпиться на плоскій частині 140 після 11 його вставляння в проріз 143 за допомогою вигинання або скручування утримуючого виступу 147, що запобігає небажаному демонтажу цих двох деталей 140, 145 в ході наступних маніпуляцій. Додатковий елемент 145 має отвори 148 для загвинчування для кріплення пластини кріплення 106 на будівлі 1. З посиланням на Фіг.14 буде описаний монтаж пластини кріплення 106 і планки водостічного жолоба 5 згідно з другим варіантом винаходу. Коли монтажник розміщує пари крюків 114а, 114b і 115а, 115b в напрямку канавок 16, 17, пластина 106 виявляється нахиленою на кут α відносно поздовжньої осі В планки водостічного жолоба 5, пари крюків 114а, 114b і 115а, 115b можуть бути вставлені відповідно в канавки 16, 17. В цьому положенні, коли монтажник повертає пластину 106 в напрямку стрілки 132, щоб встано 94692 12 вити поздовжню вісь пластини 106 перпендикулярно поздовжній осі планки водостічного жолоба 5, пари крюків 114а, 114b і 115а, 115b більше не можуть вийти з канавок 16, 17. Зауважимо, що, як і в першому варіанті, пластина кріплення 106 може переміщатись вздовж канавок 16, 17. Монтаж пластини 106 на планку водостічного жолоба 5 є зворотним, як показано на Фіг.15. Коли декілька пластин кріплення 106 змонтовані на планці водостічного жолоба 5, конструкцію встановлюють на рівень краю покрівлі 2, і монтажник закріплює додаткові елементи пластин кріплення 106 на несучій конструкції 7 будівлі 1. Хоч було описано кілька конкретних варіантів винаходу, очевидно, що винахід не обмежується ними, і винахід охоплює технічні рішення, еквівалентні описаним, а також їх комбінації, якщо вони входять в рамки винаходу. 13 94692 14 15 94692 16 17 Комп’ютерна верстка А. Рябко 94692 Підписне 18 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
