Система ножових ріжучих механізмів із взаємним зворотно-поступальним рухом

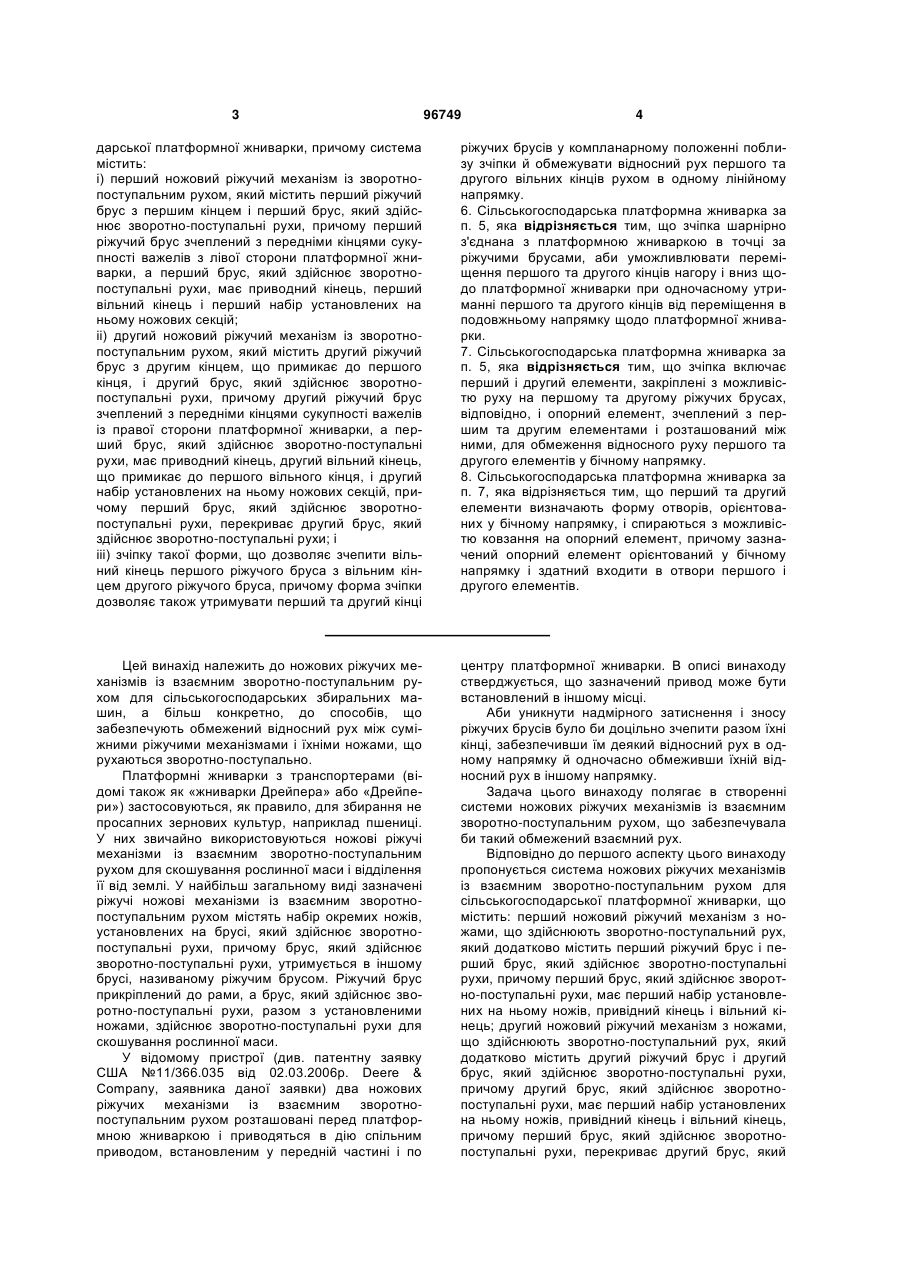

1. Система ножових ріжучих механізмів із взаємним зворотно-поступальним рухом для сільськогосподарської платформної жниварки, що містить: перший ножовий ріжучий механізм із взаємним зворотно-поступальним рухом, який містить перший ріжучий брус, який має перший кінець, і перший брус, який здійснює зворотно-поступальні рухи, причому перший брус, який здійснює зворотно-поступальні рухи, має перший набір установлених на ньому ножових секцій, приводний кінець і вільний кінець; другий ножовий ріжучий механізм із взаємним зворотно-поступальним рухом, який містить другий ріжучий брус з другим кінцем, що примикає до першого кінця першого бруса, і другий брус, який здійснює зворотно-поступальні рухи, причому другий брус, який здійснює зворотно-поступальні рухи, має другий набір установлених на ньому ножових секцій, приводний кінець і вільний кінець, 2 (19) 1 3 96749 4 дарської платформної жниварки, причому система містить: і) перший ножовий ріжучий механізм із зворотнопоступальним рухом, який містить перший ріжучий брус з першим кінцем і перший брус, який здійснює зворотно-поступальні рухи, причому перший ріжучий брус зчеплений з передніми кінцями сукупності важелів з лівої сторони платформної жниварки, а перший брус, який здійснює зворотнопоступальні рухи, має приводний кінець, перший вільний кінець і перший набір установлених на ньому ножових секцій; іі) другий ножовий ріжучий механізм із зворотнопоступальним рухом, який містить другий ріжучий брус з другим кінцем, що примикає до першого кінця, і другий брус, який здійснює зворотнопоступальні рухи, причому другий ріжучий брус зчеплений з передніми кінцями сукупності важелів із правої сторони платформної жниварки, а перший брус, який здійснює зворотно-поступальні рухи, має приводний кінець, другий вільний кінець, що примикає до першого вільного кінця, і другий набір установлених на ньому ножових секцій, причому перший брус, який здійснює зворотнопоступальні рухи, перекриває другий брус, який здійснює зворотно-поступальні рухи; і ііі) зчіпку такої форми, що дозволяє зчепити вільний кінець першого ріжучого бруса з вільним кінцем другого ріжучого бруса, причому форма зчіпки дозволяє також утримувати перший та другий кінці ріжучих брусів у компланарному положенні поблизу зчіпки й обмежувати відносний рух першого та другого вільних кінців рухом в одному лінійному напрямку. 6. Сільськогосподарська платформна жниварка за п. 5, яка відрізняється тим, що зчіпка шарнірно з'єднана з платформною жниваркою в точці за ріжучими брусами, аби уможливлювати переміщення першого та другого кінців нагору і вниз щодо платформної жниварки при одночасному утриманні першого та другого кінців від переміщення в подовжньому напрямку щодо платформної жниварки. 7. Сільськогосподарська платформна жниварка за п. 5, яка відрізняється тим, що зчіпка включає перший і другий елементи, закріплені з можливістю руху на першому та другому ріжучих брусах, відповідно, і опорний елемент, зчеплений з першим та другим елементами і розташований між ними, для обмеження відносного руху першого та другого елементів у бічному напрямку. 8. Сільськогосподарська платформна жниварка за п. 7, яка відрізняється тим, що перший та другий елементи визначають форму отворів, орієнтованих у бічному напрямку, і спираються з можливістю ковзання на опорний елемент, причому зазначений опорний елемент орієнтований у бічному напрямку і здатний входити в отвори першого і другого елементів. Цей винахід належить до ножових ріжучих механізмів із взаємним зворотно-поступальним рухом для сільськогосподарських збиральних машин, а більш конкретно, до способів, що забезпечують обмежений відносний рух між суміжними ріжучими механізмами і їхніми ножами, що рухаються зворотно-поступально. Платформні жниварки з транспортерами (відомі також як «жниварки Дрейпера» або «Дрейпери») застосовуються, як правило, для збирання не просапних зернових культур, наприклад пшениці. У них звичайно використовуються ножові ріжучі механізми із взаємним зворотно-поступальним рухом для скошування рослинної маси і відділення її від землі. У найбільш загальному виді зазначені ріжучі ножові механізми із взаємним зворотнопоступальним рухом містять набір окремих ножів, установлених на брусі, який здійснює зворотнопоступальні рухи, причому брус, який здійснює зворотно-поступальні рухи, утримується в іншому брусі, називаному ріжучим брусом. Ріжучий брус прикріплений до рами, а брус, який здійснює зворотно-поступальні рухи, разом з установленими ножами, здійснює зворотно-поступальні рухи для скошування рослинної маси. У відомому пристрої (див. патентну заявку США №11/366.035 від 02.03.2006р. Deere & Company, заявника даної заявки) два ножових ріжучих механізми із взаємним зворотнопоступальним рухом розташовані перед платформною жниваркою і приводяться в дію спільним приводом, встановленим у передній частині і по центру платформної жниварки. В описі винаходу стверджується, що зазначений привод може бути встановлений в іншому місці. Аби уникнути надмірного затиснення і зносу ріжучих брусів було би доцільно зчепити разом їхні кінці, забезпечивши їм деякий відносний рух в одному напрямку й одночасно обмеживши їхній відносний рух в іншому напрямку. Задача цього винаходу полягає в створенні системи ножових ріжучих механізмів із взаємним зворотно-поступальним рухом, що забезпечувала би такий обмежений взаємний рух. Відповідно до першого аспекту цього винаходу пропонується система ножових ріжучих механізмів із взаємним зворотно-поступальним рухом для сільськогосподарської платформної жниварки, що містить: перший ножовий ріжучий механізм з ножами, що здійснюють зворотно-поступальний рух, який додатково містить перший ріжучий брус і перший брус, який здійснює зворотно-поступальні рухи, причому перший брус, який здійснює зворотно-поступальні рухи, має перший набір установлених на ньому ножів, привідний кінець і вільний кінець; другий ножовий ріжучий механізм з ножами, що здійснюють зворотно-поступальний рух, який додатково містить другий ріжучий брус і другий брус, який здійснює зворотно-поступальні рухи, причому другий брус, який здійснює зворотнопоступальні рухи, має перший набір установлених на ньому ножів, привідний кінець і вільний кінець, причому перший брус, який здійснює зворотнопоступальні рухи, перекриває другий брус, який 5 здійснює зворотно-поступальні рухи; і зчіпку такої форми, що дозволяє зчепити вільний кінець першого ріжучого бруса з вільним кінцем другого ріжучого бруса, причому форма зчіпки дозволяє також утримувати обидва вільні кінці ріжучого бруса у співвісному положенні поблизу зчіпки й обмежувати відносний рух одного вільного кінця щодо іншого вільного кінця рухом уздовж спільної осі. Відповідно до другого аспекту цього винаходу до складу сільськогосподарської платформної жниварки входять: основна рама, що має щонайменше одну секцію; сукупність важелів, задні кінці котрих зчеплені з основною рамою, а передні кінці висунуті вперед; і система ножових ріжучих механізмів із взаємним зворотно-поступальним рухом для сільськогосподарської платформної жниварки, причому ця система містить перший ножовий ріжучий механізм з ножами, що здійснюють зворотно-поступальний рух, який додатково містить перший ріжучий брус і перший брус, який здійснює зворотно-поступальні рухи, причому перший ріжучий брус зчеплений з передніми кінцями сукупності важелів з лівої сторони платформної жниварки, та перший брус, який здійснює зворотно-поступальні рухи, має приводний кінець, перший вільний кінець і перший набір установлених на ньому ножів; другий ножовий ріжучий механізм з ножами, що здійснюють зворотно-поступальний рух, який додатково містить другий ріжучий брус і другий брус, який здійснює зворотно-поступальні рухи, причому другий ріжучий брус зчеплений з передніми кінцями сукупності важелів із правої сторони платформної жниварки, а перший брус, який здійснює зворотнопоступальні рухи, має приводний кінець, другий вільний кінець, що примикає до першого вільного кінця, та другий набір ножів, установлених на першому брусі, який здійснює зворотно-поступальні рухи, причому перший брус, який здійснює зворотно-поступальні рухи, перекриває другий брус, який здійснює зворотно-поступальні рухи; і зчіпку такої форми, що дозволяє зчепити вільний кінець першого ріжучого бруса з вільним кінцем другого ріжучого бруса, причому форма цієї зчіпки дозволяє також утримувати два вільних кінці ріжучого бруса у співвісному положенні поблизу зчіпки й обмежувати відносний рух одного вільного кінця щодо іншого вільного кінця рухом уздовж спільної осі. Зчіпка може бути шарнірно зчепленою із платформною жниваркою в точці позаду ріжучих брусів, аби уможливлювати поступальне переміщення вільних кінців обох ріжучих брусів догори і донизу щодо платформної жниварки з одночасним утриманням кінців ріжучого брусу від подовжнього переміщення щодо платформної жниварки. Зчіпка може включати перший та другий елементи, що закріплені зможливістю руху на першому і другому ріжучих брусах, відповідно, і опорний елемент, зчеплений з першим і другим елементами і розташований між ними, для обмеження відносного руху першого і другого елементів у бічному напрямку. Перший і другий елементи визначають форму отворів, орієнтованих у бічному напрямку, і спираються з можливістю ковзання на опорний елемент, а опорний елемент може бути орієнтований у біч 96749 6 ному напрямку з можливістю входити в зазначені отвори першого і другого елементів. Короткий опис графічного матеріалу. Фіг. 1 - вид у плані платформної жниварки відповідно до даного винаходу, на якому показані бічні стрічкові транспортери, центральний стрічковий транспортер і система ножових ріжучих механізмів, здатних здійснювати взаємний зворотнопоступальний рух відповідно до цього винаходу. Фіг. 2 - загальний вид центральної частини платформної жниварки із демонтованими стрічковими транспортерами, на якому показані суміжні кінці ріжучих брусів і зчіпка, що зчіпляє разом суміжні кінці ріжучих брусів. Фіг. 3 - частковий вид зверху центральної частини платформної жниварки, на якому рама платформи, транспортерні стрічки і деякі ножові секції не показано для кращої ілюстрації ножів, здатних здійснювати взаємний зворотно-поступальний рух. Фіг. 4 - вид у розрізі по 4-4 на Фіг. 3, на якому показано перекриття ножових секцій, а також перший і другий бруси, які здійснюють зворотнопоступальні рухи. Опис кращого варіанта здійснення винаходу. На Фіг. 1 показаний сільськогосподарський збиральний комбайн 100, включаючи самохідне шасі збиральної машини 102, спереду якого встановлена молотильна приймальна камера 104. Платформна жниварка 106 змонтована на передню частину жниварки комбайна. Платформна жниварка 106 має основну раму 107, що спирається на молотильну приймальну камеру. Основна рама може бути виконана як цільна конструкція, як показано тут, або складатися з двох чи більше секцій, шарнірно з'єднаних між собою, як показано в патентній заявці США №11/366.035 (заявка 035), яка включається в опис в повному обсязі даним посиланням. Платформна жниварка 106 містить сукупність виступаючих уперед нежорстко закріплених важелів 109 (у даному варіанті реалізації цього винаходу передбачено 15 таких важелів), що шарнірно зчеплені з основною рамою і висунуті вперед щодо неї. Конструкція і кріплення зазначених важелів описані в заявці 035. Платформна жниварка 106 містить також два ножових ріжучих механізми 108, 110 із взаємним зворотно-поступальним рухом, що орієнтовані в бічному напрямку і гнучко зчеплені з передніми кінцями нежорстко закріплених важелів 109 для того, щоб охоплювати практично всю ширину основної рами. Платформна жниварка 106 містить також лівий і правий стрічкові транспортери 111, 113, що спираються на нежорстко закріплені важелі і можуть приводитись в дію двигуном або двигунами (не показані) для переміщення рослинної маси, що скошується, до центра основної рами. Платформна жниварка 106 містить, крім того, центральний стрічковий транспортер 115, що розташований між бічними стрічковими транспортерами 111, 113, для переміщення скошеної рослинної маси від транспортерів 111, 113 назад до отвору в задній стінці основної рами 107. Звідси ця маса транспортується через приймальну камеру 7 104 до самохідного шасі збиральної машини 102 для подальшої обробки. Лівий ножовий ріжучий механізм 108 із взаємним зворотно-поступальним рухом приводиться в дію зчепленим з ним важільним механізмом 112, що розташований на лівому кінці платформної жниварки 106. Правий ножовий ріжучий механізм 110 із взаємним зворотно-поступальним рухом приводиться в дію зчепленим з ним важільним механізмом 114, що розташований на правому кінці платформної жниварки 106. Зазначені важільні механізми, у свою чергу, приводяться в дію через стандартний валопривід, що з'єднує важільні механізми з валом добору потужності двигуна самохідного шасі збиральної машини. Два ножі, що здійснюють зворотнопоступальний рух, сходяться в центральній частині 116 платформної жниварки 106, де вони перекривають один одного, спричиняючи перекривання ножових секцій, що забезпечує повне скошування всієї рослинної маси. На Фіг. 2 і 3 показані ножові ріжучі механізми 108, 110 із взаємним зворотно-поступальним рухом, що містять ріжучі бруси 116, 118, відповідно, які розташовані таким чином, що майже стикаються між собою своїми торцями в центральній частині платформної жниварки 106. Ножові ріжучі механізми 108, 110 із взаємним зворотно-поступальним рухом містять також бруси, які здійснюють зворотно-поступальнірухи 120, 122. Ці бруси тягнуться практично по всій ширині платформної жниварки 106 і приводяться в зворотно-поступальний рух механізмами 112, 114. Крім того, ножові ріжучі механізми 108, 110 із взаємним зворотно-поступальним рухом містять верхні фіксатори 128, що за допомогою нарізних сполучень зв'язані з можливістю вилучення з верхніми поверхнями ріжучих брусів 116, 118. Фіксатори 128 установлені з проміжками практично по всій довжині ножових ріжучих механізмів 108, 110 із взаємним зворотно-поступальним рухом. Ножові ріжучі механізми 108, 110 із взаємним зворотно-поступальним рухом містять також ножові секції 130, що прикріплені болтами до брусів, які здійснюють зворотно-поступальні рухи, і висунуті вперед для захоплення рослинної маси, що скошується. Ножові ріжучі механізми 108, 110 із взаємним зворотно-поступальним рухом мають також пальці 132, що закріплені на ріжучих брусах 116, 118 і висунуті вперед щодо цих брусів для зачеплення з ріжучими крайками 134 ножових секцій 130, коли ці секції здійснюють зворотнопоступальні переміщення, і для зрізання рослинної маси, що опинилась між ріжучими крайками. Верхні фіксатори 128 упираються торцем у ножові секції, притискаючи їх до пальців, щоб забезпечити зрізання рослинної маси між ріжучими крайками. Більшість пальців 132 закріплено на нижній поверхні ріжучих брусів, і їхнє ріжуче зусилля спрямовано назустріч ножовим секціям, розташованим над ними, оскільки бруси 120, 122, які здійснюють зворотно-поступальні рухи, надають зворотно-поступальний рух ножовим секціям. Зазначені пальці виступають в основному по всій 96749 8 ширині ножових ріжучих механізмів 108, 110 із взаємним зворотно-поступальним рухом. Ножові ріжучі механізми 108, 110 із взаємним зворотно-поступальним рухом мають таку конфігурацію, при якій бруси 120, 122, які здійснюють зворотно-поступальні рухи, перекривають один одного в центральній частині платформної жниварки 106. Найкраще це показано на Фіг. 4. Декілька 1 ножових секцій 130 (показані в позиції 130 ), установлених на суміжних кінцях брусів 120, 122, які здійснюють зворотно-поступальні рухи, закріплені з можливістю вилучення за допомогою болтів або гвинтів на тих частинах брусів 120, 122, що здійснюють зворотно-поступальні рухи, які взаємно перекриваються, з можливістю такого переміщення ножових секцій, при якому щонайменше один 1 ніж ножової секції 130 , прикріпленої болтами до бруса 120, який здійснює зворотно-поступальні 1 рухи, перекриває інший ніж ножової секції 130 , прикріпленої болтами до бруса 122, який здійснює зворотно-поступальні рухи, протягом щонайменше частини циклу зрізання рослинної маси в процесі взаємного зворотно-поступального руху обох брусів 120, 122, які здійснюють зворотно-поступальні рухи. Таке взаємне перекривання ножів гарантує, що після проходу комбайна на смузі не залишиться жодної нескошеної ділянки. Як зазначено вище, ріжучі бруси 118, 120 зчеплені з передніми кінцями нежорстко закріплених важелів 109 і спираються на ці важелі, а кожен з зазначених важелів шарнірно з'єднаний з основною рамою 107 платформної жниварки, аби уможливити повертання переднього кінця кожного нежорстко закріпленого важеля 109 догори і донизу незалежно від інших нежорстко закріплених важелів. Коли зернозбиральний комбайн рухається по полю, де є нерівності ґрунту, захисні пластини 133 (див. Фіг. 4), що закріплені знизу по всій ширині ріжучого бруса, виштовхуються нагору під впливом зміну поверхні поля. Ці діючі нагору сили передаються ріжучому брусу та нежорстко закріпленими важелями змушують його відхилятися нагору і вниз на різну відстань по всій його ширині в міру того, як нежорстко закріплені важелі підіймаються та опускаються щодо основної рами 107. Зчіпка 136 призначена для зчеплення разом кінців ріжучих брусів 116, 118 і забезпечує утримання ножових ріжучих механізмів 108, 110 із взаємним зворотно-поступальним рухом переважно в такому положенні, при якому їхні робочі кінці вирівняні один щодо одного навіть у тому випадку, коли нежорстко закріплені важелі повертаються нагору і вниз. Зчіпка 136 обмежує відносне переміщення вільних кінців ріжучих брусів 116, 118, знижуючи або усуваючи імовірність зносу або ушкодження, що у противному випадку можуть трапитись в місці перекривання кінців брусів 120, 122, які здійснюють зворотно-поступальні рухи. Зчіпка 136 контролює переміщення кінців ріжучих брусів 116, 118 таким чином, щоб подовжні осі брусів 120, 122, які здійснюють зворотнопоступальні рухи, були співвісні поблизу зчіпки, а ріжучі бруси 116, 118 на ділянці зчіпки 136 були компланарні. Крім того, зчіпка 136 обмежує зворо 9 тно-поступальний рух брусів 120, 122, які здійснюють зворотно-поступальні рухи, біля самої зчіпки 136 таким чином, що брус 120 переміщається в напрямку, паралельному переміщенню бруса 122 поблизу суміжних кінців ріжучих брусів 116, 118, і навпаки. Більш того, зчіпка 136 обмежує переміщення ріжучих брусів 116, 118 на ділянці зчіпки 136 таким чином, аби ці бруси переміщалися в паралельних напрямках. Обмежена співвісність, компланарність і паралельність переміщень ріжучих брусів та брусів, які здійснюють зворотно-поступальні рухи, сприяє зменшенню зносу і тертя між самими брусами 120, 122, які здійснюють зворотно-поступальні рухи, при їхньому взаємному перекриванні, а також знижує знос і тертя між брусами 120, 122, які здійснюють зворотно-поступальні рухи, і зчепленими з ними ріжучими брусами 116, 118. Співвісне, компланарне і рівнобіжне переміщення ріжучих брусів у загальному випадку має місце тільки поблизу зчіпки 136, оскільки ріжучі бруси спираються на передні кінці нежорстко закріплених важелів, та через це будуть гнучкими та хвилеподібними по усій своїй довжині, коли передні кінці нежорстко закріплених важелів повертаються нагору і вниз, відслідковуючи нерівності ґрунту. Зчіпка 136 містить першу сполучну ланку 138, закріплену з можливістю переміщення на кінці ріжучого бруса 116, другу сполучну ланку 140, закріплену з можливістю переміщення на кінці ріжучого бруса 118, і опорний елемент 142, що з'єднує разом першу і другу сполучні ланки. Кожна зі сполучних ланок 138, 140 має перший елемент 144, що прикріплений болтами до ріжучих брусів і сягає задньої частини цих брусів. Перший елемент 144 виконано, як правило, плоским, і в ньому передбачено декілька отворів під кріпильні деталі, наприклад, болти або заклепки для кріплення першої і другої сполучних ланок 138, 140 на ріжучих брусах. Кожна зі сполучних ланок 138, 140 має також направляючий елемент 146, закріплений на першому елементі 144. Направляючі елементи 146 мають таку форму, що уможливлює їхнє зачеплення із опорним елементом 142, що керує їхнім переміщенням по заданій траєкторії. Кожний направляючий елемент 146 має в загальному випадку багатокутний (переважно, прямокутний, як показано тут) і вертикально орієнтований отвір 148 такої форми, що дозволяє опорному елементу 142 входити усередину сполучних ланок і керувати їх положенням. Опорний елемент 142 має також вертикально орієнтований направляючий елемент 150, як правило, прямокутного перерізу, форма якого дозволяє йому входити в отвори 148 першої і другої сполучних ланок 138, 140. Відносні положення і переміщення ріжучих брусів 116, 118 визначаються винятково направляючим елементом 150, що обмежує їх ковзаючі переміщення (і, отже, переміщення ріжучих брусів, до яких вони прикріплені, а також брусів 120, 122, які здійснюють зворотно-поступальні рухи щодо ріжучих брусів) по направляючому елементу 150 таким чином, що ріжучі бруси залишаються ком 96749 10 планарними, співвісними і рівнобіжними один щодо одного в одному лінійному напрямку, тобто в напрямку подовжньої осі направляючого елемента 150. Отвори в направляючих елементах 146 орієнтовані в бічному напрямку щодо комбайна і, як правило, паралельні осям брусів 116, 118, які здійснюють зворотно-поступальні рухи, і ріжучих брусів 108, 110. Форма зазначених отворів звичайно визначається їхніми плоскими внутрішніми поверхнями, які примикають до поверхонь аналогічної форми, що їх надано направляючому елементові 150. Ці отвори, як правило, мають постійний поперечний переріз, аби їхні внутрішні поверхні щільно охоплювали відповідні поверхні направляючого елемента 150. Між відповідними поверхнями обох сполучних ланок і направляючого елемента 150 поміщений антифрикційний шар 152 для протидії зносу. Цей шар переважно виготовляється з придатного антифрикційного матеріалу, наприклад нейлону, ПТФЕ або поліетилену. Така конструкція мінімізує (бажано, припиняє) відносне обертання і відносне поступальне переміщення направляючих елементів 146 щодо направляючого елемента 150 у всіх напрямках за винятком напрямку, що паралельний подовжнім осям ріжучих брусів 116, 118, та напрямку, що паралельний подовжнім осям брусів 120, 122, які здійснюють зворотно-поступальні рухи, поблизу зчіпки 136. Крім того, ця конструкція мінімізує обертання двох ріжучих брусів 108, 110 і брусів 116, 118, які здійснюють зворотно-поступальні рухи, один щодо одного навколо осі, що у загальному випадку паралельна подовжнім осям ріжучих брусів і брусів, які здійснюють зворотно-поступальні рухи. Опорний елемент 142 містить також другий елемент 154, що закріплений на направляючому елементі 150 і розташований позаду направляючого елемента 150 та позаду ріжучих брусів 116, 118. Другий елемент 154 має поворотну муфту 158, що шарнірно з'єднує зчіпку 136 з елементом 156. Елемент 156 з'єднаний з суміжними нежорстко закріпленими важелями 109 по обидва боки зчіпки 136 і розташований між цими важелями (схематично зображені на Фіг. 3 та позначені пози1 11 ціями 109 і 109 ). Ця конструкція дозволяє також вільним кінцям ріжучих брусів 116, 118 повертатися нагору щодо обох нежорстко закріплених важелів, розташованих з боків зчіпки 136, коли ріжучі бруси 116, 118 знаходяться поблизу зчіпки 136. Таким чином, зчіпка 136 надає кінцям ріжучих брусів 116, 118 деяке вертикальне переміщення щодо суміжних нежорстко закріплених важелів у випадку раптового поштовху убік ріжучих брусів на ділянці зчіпки 136. У разі такого поштовху результуюче переміщення не буде цілком вертикальним, оскільки тут присутня невеличка кутова складова, що спричинена поворотом опорного елемента 142 і зчіпки 136 навколо осі повороту муфти 158. Горизонтальна відстань між брусами 120, 122, які здійснюють зворотно-поступальні рухи, і муфтою 158 складає порядку 10-15 дюймів, тому при невели 11 ких вертикальних переміщеннях ріжучих брусів 116, 118 поблизу зчіпки 136 внаслідок поштовхів від нерівностей ґрунту (вертикальні відстані порядку 1-2 дюйма), обертанням ріжучих брусів 116, 118 та брусів 120, 122 навколо осі повороту муфти 158, що орієнтована в бічному напрямку, можна зневажити. Поворотна муфта 158 служить також для запобігання подовжнього поступального переміщення ріжучих брусів щодо платформної жниварки. Коли ріжучий брус зіштовхується з гілкою, каменем або грудкою землі цей поштовх змушує ніж ріжучого механізму повернутися назад. Оскільки зчіпка 136 виходить позаду ріжучого бруса і зчеплена з елементом 156, будь-який поштовх у передню частину ріжучого бруса передається через ріжучі бруси на зчіпку 136 і далі назад на елемент 156, 96749 12 зчеплений з нежорстко закріпленими важелями 1 11 109 (109 , 109 ), що примикають до зчіпки 136. Нежорстко закріплені важелі, задні кінці яких шарнірно зчеплені з рамою 107 платформи 106, передають силу опору в зворотному напрямку через елемент 156 і зчіпку 136 на ріжучі бруси 116, 118. Завдяки цьому мінімізується або взагалі припиняється переміщення кінців ріжучих брусів у подовжньому напрямку щодо платформної жниварки, і в той же час уможливлюється повертання кінців ріжучих брусів нагору навколо поворотної муфти 158. Після опису кращого варіанта реалізації цього винаходу стає очевидним, що можливі різні зміни цього винаходу, що не виходять за межі наведеної нижче формули винаходу. 13 96749 14 15 96749 16 17 Комп’ютерна верстка А. Крулевський 96749 Підписне 18 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
