Дерматом з мультиножами коптюха
Формула / Реферат

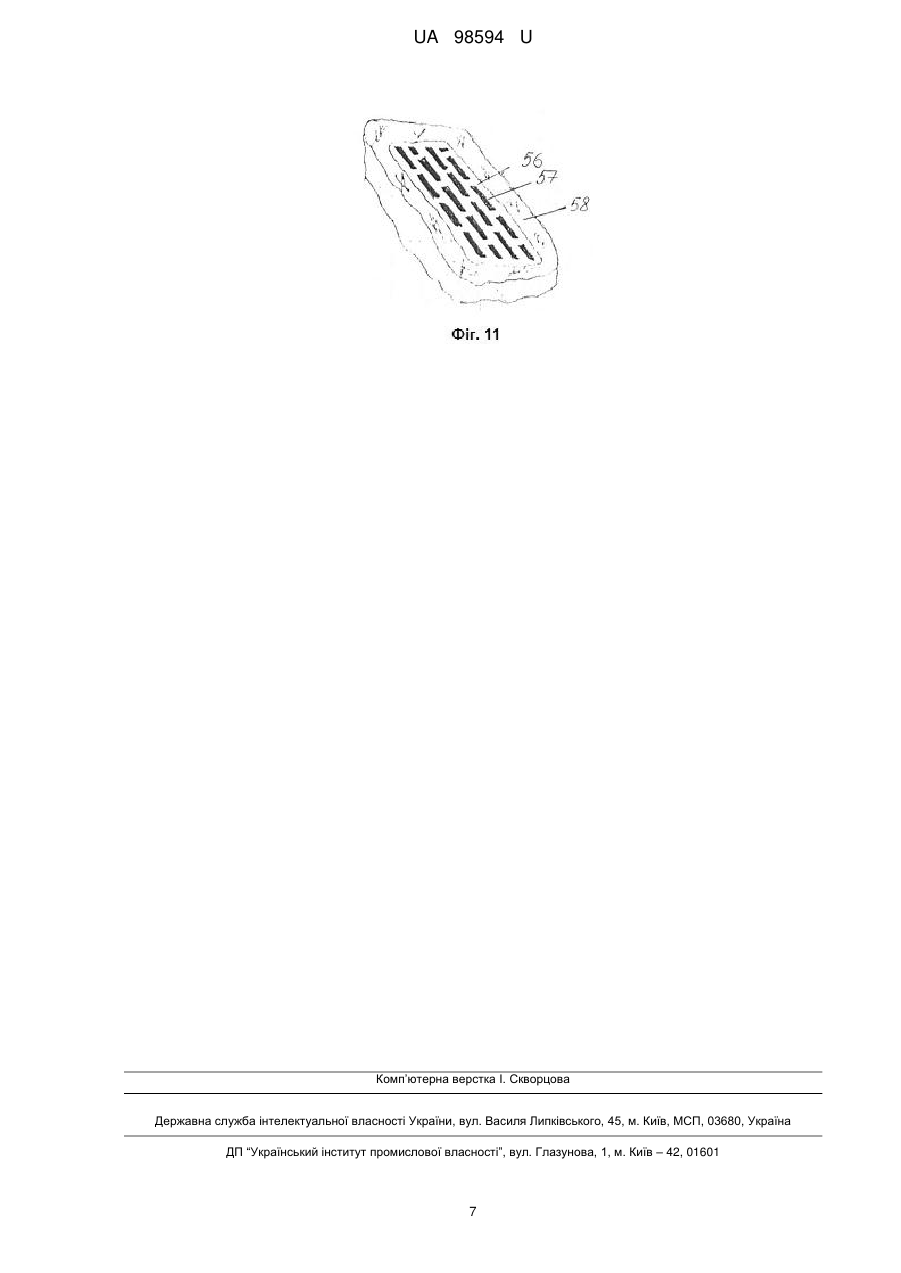

Дерматом з мультиножами, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі, лівої штанги з дуговою ручкою, правої штанги, знімними, мобільними, вертикальними ножами, що фіксуються на штангах, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, плоского ножа з корпусом, фіксованим до лівої та правої штанг, і віссю, утворюючи умовну рамку, плоский ніж з корпусом з'єднаний з механізмом, що перетворює обертовий рух у поступально-коливальний (4,0 мм), прикріплений до правої штанги механізм з'єднаний через гнучкий привід, реалізований за допомогою троса, з автономним регульованим електроприводом (пневмопривід, гідропривід, біопривід), ручка лівої штанги, вертикальні, мобільні, знімні ножі фіксовані до правої і лівої штанг, кругового механізму відрізування товщини аутодермотрансплантата діапазоном від 0,1 мм до 10,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм, висотою 7,0 мм, робоча поверхня виконана з пластичної маси, який відрізняється тим, що на зовнішніх поверхнях лівого та правого півкругів встановлені накладні напівкруглі зубчасті пластини, привідна шестірня.
Текст
Реферат: UA 98594 U UA 98594 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у комбустіології, травматології, хірургії. Відомий дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі, лівої штанги з дуговою ручкою, правої штанги, знімними, мобільними, вертикальними ножами, що фіксуються на штангах, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, плоского ножа з корпусом, фіксованим до лівої та правої штанг, і віссю, утворюючи умовну рамку, плоский ніж з корпусом з'єднаний з механізмом, що перетворює обертовий рух у поступально-коливальний (4,0 мм), прикріплений до правої штанги механізм з'єднаний через гнучкий привід, реалізований за допомогою троса, з автономним регульованим електроприводом (пневмопривід, гідропривід, біопривід), ручка лівої штанги, вертикальні, мобільні, знімні ножі фіксовані до правої і лівої штанг, кругового механізму відрізування товщини аутодермотрансплантата діапазоном від 0,1 мм до 10,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1.0 мм, висотою 7,0 мм, робоча поверхня з пластичної маси. Недоліком пристрою є те, що він недостатньо технологічний, при висіканні аутодермотрансплантатів лівою рукою за ручку проводять просування плоского ножа, що має поступально-коливальні рухи (4,0 мм), і проходить відрізування. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності, механізувати при висіканні рівномірного просування плоского ножа, що має поступальноколивальні рухи (4,0 мм), проходить відрізування. Поставлена задача вирішується тим, що пристрій складається з правого півкруга, лівого півкруга, зовнішньої поверхні лівого півкруга, напівкруглої накладної зубчастої пластини (напівкругла накладна зубчаста пластина також на зовнішній поверхні правого півкруга), лівої штанги, кріплення корпуса ножетримача, що кріпиться до лівої штанги, корпуса ножетримача, гвинта з'єднання корпуса ножетримача зліва, гвинта з'єднання корпуса ножетримача справа, гвинтового з'єднання плоского ножа з механізмом, що перетворює обертовий рух у поступально-коливальний, пластини механізму, що перетворює обертовий рух у поступальноколивальний, механізму, що перетворює обертовий рух у поступально-коливальний, гнучкого приводу, реалізований за допомогою троса, привідної шестірні, кругового механізму, осі, правої штанги, мобільних, знімних вертикальних ножів, плоского ножа, ручки, переднього фіксатора технологічної пластини, правої фіксуючої клеми рельєфної технологічної пластини, заднього фіксатора технологічної пластини, внутрішньої поверхні технологічної пластини, робочої поверхні, лівої фіксуючої клеми, клеми фіксації правої сторони корпуса ножетримача, отвору фіксації правої сторони корпуса ножетримача, фіксаційного виступу плоского ножа, корпуса ножетримача, гвинта фіксації лівої сторони корпуса ножетримача, клеми з отвором фіксації лівої сторони корпуса ножетримача, ріжучого краю плоского ножа, основа вертикальних ножів, фіксаційного виступу правої сторони основи вертикальних ножів, фіксаційного виступу лівої сторони основи вертикальних ножів, вертикальних ножів, основи технологічної пластини 1×4, з відстанню між лінійними виступами у вигляді фрагментів - 2,0 мм, лінійного виступу у вигляді фрагментів -14,0 мм, окремого фрагмента лінійних виступів, кроку між фрагментами лінійних виступів з вільним кінцем фрагментів лінійних виступів, тилової сторони технологічної пластини. Поставлену задачу вирішує пристрій (фіг. 1), що має правий півкруг - 1, лівий півкруг - 2, зовнішню поверхню лівого півкруга - 3, напівкруглу накладну зубчасту пластину - 4 (напівкругла накладна зубчаста пластина також на зовнішній поверхні правого півкруга), ліву штангу - 5, кріплення корпуса ножетримача, що кріпиться до лівої штанги - 6, корпус ножетримача - 7, гвинт з'єднання корпуса ножетримача зліва - 8, гвинт з'єднання корпуса ножетримача справа - 9, гвинтове з'єднання плоского ножа з механізмом, що перетворює обертовий рух у поступальноколивальний - 10, пластину механізму, що перетворює обертовий рух у поступальноколивальний - 11, механізм, що перетворює обертовий рух у поступально-коливальний - 12, гнучкий привід реалізований за допомогою троса - 13 привідну шестірня - 14, круговий механізм - 15, вісь - 16, праву штангу - 17, мобільні, знімні, вертикальні ножі - 18, плоский ніж - 19, ручку 20, передній фіксатор технологічної пластини - 21, (фіг. 2) праву фіксуючу клему рельєфної технологічної пластини - 22, задній фіксатор технологічної пластини - 23, внутрішню поверхню технологічної пластини - 24, робочу поверхню - 25, ліву фіксуючу клему - 26, (фіг. 3) клему фіксації правої сторони корпуса ножетримача - 27, отвір фіксації правої сторони корпуса ножетримача - 28, фіксаційний виступ плоского ножа - 29, корпус ножетримача - 30, гвинт фіксації лівої сторони корпуса ножетримача - 31, клему з отвором фіксації лівої сторони корпуса ножетримача - 32, ріжучий край плоского ножа - 33, основу вертикальних ножів - 34, (фіг. 4) 1 UA 98594 U 5 10 15 20 25 30 35 40 45 50 55 фіксаційний виступ правої сторони основи вертикальних ножів - 35, фіксаційний виступ лівої сторони основи вертикальних ножів - 36, вертикальні ножі - 37, (фіг. 5) основу технологічної пластини 1×4-38, відстань між лінійними виступами у вигляді фрагментів - 2,0 мм - 39, лінійні виступи у вигляді фрагментів -14,0 мм, - 40, окремий фрагмент лінійних виступів - 41, крок між фрагментами лінійних виступів - 42, вільний кінець фрагмента лінійних виступів - 43, тилову сторону технологічної пластини - 44. Дерматом працює наступним чином: проводять монтаж стерильного дерматома шляхом накладання та фіксації на правому - 1 і лівому півкругах - 2 (фіг. 1) технологічної пластини (фіг. 2) з рельєфом (фіг. 5), встановлення та фіксація мобільних вертикальних ножів до правої - 17 та лівої - 5 штанг у крайньому верхньому, неробочому, положенні, після відповідної обробки донорської ділянки шкіри та її висихання наносять тонкий шар дерматомного клею, вичікують 1 хв., круговим механізмом встановлюють товщину відрізування аутодермотрансплантата - 15, ведучим краєм робочої поверхні встановлюють на донорську ділянку шкіри і натискають, вмикають автономний регульований електропривід (пневмопривід, гідропривід, біопривід), повертаючи правою рукою за ручку - 20 (фіг. 1), підводять привідну шестірню до напівкруглої накладної зубчастої пластини - 4, яка приводить в рух плоского ножа навколо півкругів, механізм - 12 перетворює обертовий рух у поступально-коливальний плоского ножа, ріжучі рухи плоского ножа відрізають товстий повношаровий (3,0 мм і більше) аутодермотрансплантат, притискуючи та повертаючи дерматом ручкою - 20 одночасно, при цьому лінійні виступи - 40 у вигляді фрагментів - 41 (фіг. 5) переносить епідерміс в товщу дерми, переміщаючи основну аморфну речовину в сусідні простори дерми і одночасно епідерміс облягає стінки лінійних виступів у вигляді фрагментів, формуючи донорську ділянку шкіри перед гострим краєм ножа, відрізування аутодермотрансплантата проходить вище вершини лінійні виступи у вигляді фрагменттів, після відрізування аутодермотрансплантата донорська рана містить острівці епідерміса (фіг. 6) зріз А-А1 по штрихлінії О2-О3, основа технологічної пластини - 38, лінійні виступи у вигляді фрагментів - 40, вільний кінець лінійних виступів у вигляді фрагментів - 43, тилова сторона технологічної пластини - 44, шар дерматомного клею - 45, деформована донорська ділянка шкіри - 46, лінія відрізування аутодермотрансплантата разом з вільними кінцями лінійних виступів у вигляді фрагментів по штрихлінії О 2-О3-47, лінії розчеплення аутодермотрансплантата разом з фрагментами лінійних виступів по штрихлінії О 2-О3-48, деформована шкіра між лінійними виступами у вигляді фрагментів - 49, (фіг. 7) зріз Б-Б1 по штрихлінії О-О1, основа технологічної пластини - 38, лінійні виступи у вигляді фрагментів - 40, вільний кінець лінійних виступів у вигляді фрагментів - 43, тилова сторона технологічної пластини - 44, шар дерматомного клею - 45, деформована донорська ділянка шкіри - 46, лінія відрізування аутодермотрансплантата разом з вільними кінцями лінійних виступів у вигляді фрагментів по штрихлінії О-О1-47, лінії розчеплення аутодермотрансплантата разом з фрагментами лінійних виступів по штрихлінії О-О1-48, деформована шкіра між лінійними виступами у вигляді фрагментів 49, отримавши товстий повношаровий епідермотранслокалізаційний сітчастий аутодермотрансплантат, що фіксований дерматомним клеєм до технологічної пластини, (фіг. 8) (розправлений варіант товстого повношарового епідермотранслокалізаційного сітчастого аутодермотрансплантата), дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 50 епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 51, після відрізування транслокалізаційного сітчастого аутодермотрансплантата вимикають аутономний регульований електропривід (пневмопривід, гідропривід, біопривід), дерматом встановлюють на підставку зрізаним сітчастим транслокалізаційним аутодермотрансплантатом догори, повторно вмикають автономний регульований електропривід та виводять плоский ніж - 19 (фіг. 1) в початкове положення, круговим механізмом - 15 встановлюють товщину розчеплення товстого повношарового епідермотранслокалізаційного сітчастого аутодермотрансплантата шляхом зменшення товщини зрізування відносно початкового налаштування кругового механізму, при повторних розчепленнях проводять аналогічні дії, кількість розчеплень товстого повношарового епідермотранслокалізаційного сітчастого аутодермотрансплантата - 48 залежить від клінічної необхідності, (фіг. 9) (перший епідермотранслокалізаційний сітчастий аутодермотрансплантат) дерма - 50, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 51, (фіг. 10) (середній епідермотранслокалізаційний сітчастий аутодермотрансплантат) дерма - 50, зовнішня смужка епідермісу епідермотранслокалізаційного сітчастого аутодермотрансплантата - 52, центральна смужка дерми епідермотранслокалізаційного сітчастого розчепленого аутодермотрансплантата - 53, дермальна частина зєднання епідермотранслокалізаційного сітчастого розчепленого аутодермотрансплантата - 54, внутрішня смужка епідермісу 2 UA 98594 U 5 10 15 20 25 30 35 40 45 50 55 60 епідермотранслокалізаційного сітчастого аутодермотрансплантата - 55, (фіг. 11) дермальна рана - 56, епідермальні острівці 57, шкіра навколо донорської рани - 58. Технологічні пластини, у яких лінійні виступи у вигляді фрагментів з кратністю збільшення площі 1×2 довжина фрагментів - 7,0 мм, 1×3 довжина фрагментів – 10 мм, 1×4 довжина фрагментів - 14,0 мм, 1×5 довжина фрагментів – 18 мм, 1×6 довжина фрагментів - 22,5 мм, 1×7 довжина фрагментів - 25,0 мм, 1×8 довжина фрагментів - 27,0 мм, 1×9 довжина фрагментів-30,0 мм, 1×10 довжина фрагментів-34,0 мм. Після відрізування та розсічення епідермотранслокалізаційного аутодермотрансплантата проводять відділення останнього від робочої поверхні технологічної пластини та накладають на гранулюючу ранову поверхню. Суть корисної моделі пояснюють креслення. На фіг. 1. Дерматом з мультиножами Коптюха На фіг. 2. Рельєфна технологічна пластина. На фіг. 3. Плоский, коливальний, ніж. На фіг. 4. Вертикальні ножі. На фіг. 5. Рельєф технологічної пластини. На фіг. 6. Зрізування аутодермотрансплантата та його розчеплення (зріз А–А1 по штрихлінії О2-О3). На фіг. 7. Зрізування аутодермотрансплантата та його розчеплення (зріз Б-Б1 по штрихлінії О-О1). На фіг. 8. Зрізуваний товстий сітчатий епідермотранслокалізаційний аутодермотрансплантат. На фіг. 9. Отриманий перший розчеплений сітчатий епідермотранслокалізаційний аутодермотрансплантат. На фіг. 10. Отриманий середній розчеплений сітчатий епідермотранслокалізаційний аутодермотрансплантат. На фіг. 11. Донорська рана. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, зовнішня поверхня лівого півкруга - 3, напівкругла накладна зубчаста пластина - 4 (напівкругла накладна зубчаста пластина також на зовнішній поверхні правого півкруга), ліва штанга - 5, кріплення корпуса ножетримача, що кріпиться до лівої штанги - 6, корпус ножетримача - 7, гвинт з'єднання корпуса ножетримача зліва - 8, гвинт з'єднання корпуса ножетримача справа - 9, гвинтове з'єднання плоского ножа з механізмом, що перетворює обертовий рух у поступально-коливальний - 10, пластина механізму, що перетворює обертовий рух у поступально-коливальний - 11, механізм, що перетворює обертовий рух у поступально - коливальний - 12, гнучкий привід реалізований за допомогою троса - 13, привідна шестірня - 14, круговий механізм - 15, вісь - 16, права штанга - 17, мобільні, знімні вертикальні ножі - 18, плоский ніж - 19, ручка - 20. Фіг. 2. Передній фіксатор технологічної пластини - 21, права фіксуюча клема - 22, задній фіксатор - 23, внутрішня поверхня - 24, робоча поверхня - 25, ліва фіксуюча клема - 26. Фіг. 3. Клема фіксації правої сторони корпуса ножетримача - 27, отвір фіксації правої сторони корпуса ножетримача - 28, фіксаційний виступ плоского ножа - 29, корпус ножетримача - 30, гвинт фіксації лівої сторони корпуса ножетримача - 31, клема з отвором фіксації лівої сторони корпуса ножетримача - 32, ріжучий край плоского ножа - 33. Фіг. 4. Основа вертикальних ножів - 34, фіксаційний виступ правої сторони основи вертикальних ножів - 35, фіксаційний виступ лівої сторони основи вертикальних ножів - 36, вертикальні ножі - 37. Фіг. 5. Основа технологічної пластини 1×4-38, відстань між лінійними виступами у вигляді фрагментів - 2,0 мм - 39, лінійні виступи у вигляді фрагментів -14,0 мм, - 40, окремий фрагмент лінійних виступів - 41, крок між фрагментами лінійних виступів - 42 вільний кінець фрагмента лінійних виступів - 43, тилова сторона технологічної пластини - 44. Фіг. 6. Зріз А-А1 по штрихлінії О2-О3, основа технологічної пластини - 38, лінійні виступи у вигляді фрагментів -40, вільний кінець лінійних виступів у вигляді фрагментів - 43, тилова сторона технологічної пластини - 44, шар дерматомного клею - 45, деформована донорська ділянка шкіри - 46, лінія відрізування аутодермотрансплантата разом з вільними кінцями лінійних виступів у вигляді фрагментів по штрихлінії О 2-О3-47, лінії розчеплення аутодермотрансплантата разом з фрагментами лінійних виступів по штрихлінії О 2-О3-48, деформована шкіра між лінійними виступами у вигляді фрагментів - 49. Фіг. 7. Зріз Б-Б1 по штрихлінії О-О1, основа технологічної пластини - 38, лінійні виступи у вигляді фрагментів - 40, вільний кінець лінійних виступів у вигляді фрагментів - 43, тилова сторона технологічної пластини - 44, шар дерматомного клею - 45, деформована донорська 3 UA 98594 U 5 10 15 ділянка шкіри - 46, лінія відрізування аутодермотрансплантата разом з вільними кінцями лінійних виступів у вигляді фрагментів по штрихлінії О-О1-47, лінії розчеплення аутодермотрансплантата разом з фрагментами лінійних виступів по штрихлінії О-О1-48, деформована шкіра між лінійними виступами у вигляді фрагментів - 49. Фіг. 8. Дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 50 епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 51. Фіг. 9. Дерма епідермотранслокалізаційного сітчастого ауто дермо-трансплантата - 50, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 51. Фіг. 10. Дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата - 50, зовнішня смужка епідермісу епідермотранслокалізаційного сітчастого аутодермотрансплантата - 52, центральна смужка дерми епідермотранслокалізаційного сітчастого розчепленого аутодермотрансплантата - 53, дермальна частина з'єднання епідермотранслокалізаційного сітчастого розчепленого аутодермотрансплантата - 54, внутрішня смужка епідермісу епідермотранслокалізаційного сітчастого аутодермотрансплантата - 55. Фіг. 11. Дермальна рана - 56, епідермальні острівці 57, шкіра навколо донорської рани - 58. Отримані розчеплені тонкі сітчасті епідермотранслокалізаційні аутодермотрансплантати при наявності критичних післяопікових гранулюючих ранових поверхонь з обмеженим донорським ресурсом дає можливість провести аутодермотрансплантацію критичних післяопікових гранулюючих ранових поверхнь. 20 Джерела інформації:: 1. Патент UA 95031, МПК А61В 17/322. Механізований дерматом з мультиножами Коптюха./ Коптюх В. В. (UA) № u201406658; заявл.13.06.2014; опубл.10.12.2014. Бюл. № 23/2014. 25 30 35 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерматом з мультиножами, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі, лівої штанги з дуговою ручкою, правої штанги, знімними, мобільними, вертикальними ножами, що фіксуються на штангах, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, плоского ножа з корпусом, фіксованим до лівої та правої штанг, і віссю, утворюючи умовну рамку, плоский ніж з корпусом з'єднаний з механізмом, що перетворює обертовий рух у поступально-коливальний (4,0 мм), прикріплений до правої штанги механізм з'єднаний через гнучкий привід, реалізований за допомогою троса, з автономним регульованим електроприводом (пневмопривід, гідропривід, біопривід), ручка лівої штанги, вертикальні, мобільні, знімні ножі фіксовані до правої і лівої штанг, кругового механізму відрізування товщини аутодермотрансплантата діапазоном від 0,1 мм до 10,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм, висотою 7,0 мм, робоча поверхня виконана з пластичної маси, який відрізняється тим, що на зовнішніх поверхнях лівого та правого півкругів встановлені накладні напівкруглі зубчасті пластини, привідна шестірня. 4 UA 98594 U 5 UA 98594 U 6 UA 98594 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
Автори англійськоюKoptiukh Valerii Vasyliovych
Автори російськоюКоптюх Валерий Васильевич
МПК / Мітки
МПК: A61B 17/322
Мітки: коптюха, дерматом, мультиножами
