Спосіб закріплення хвостового ріжучого інструменту

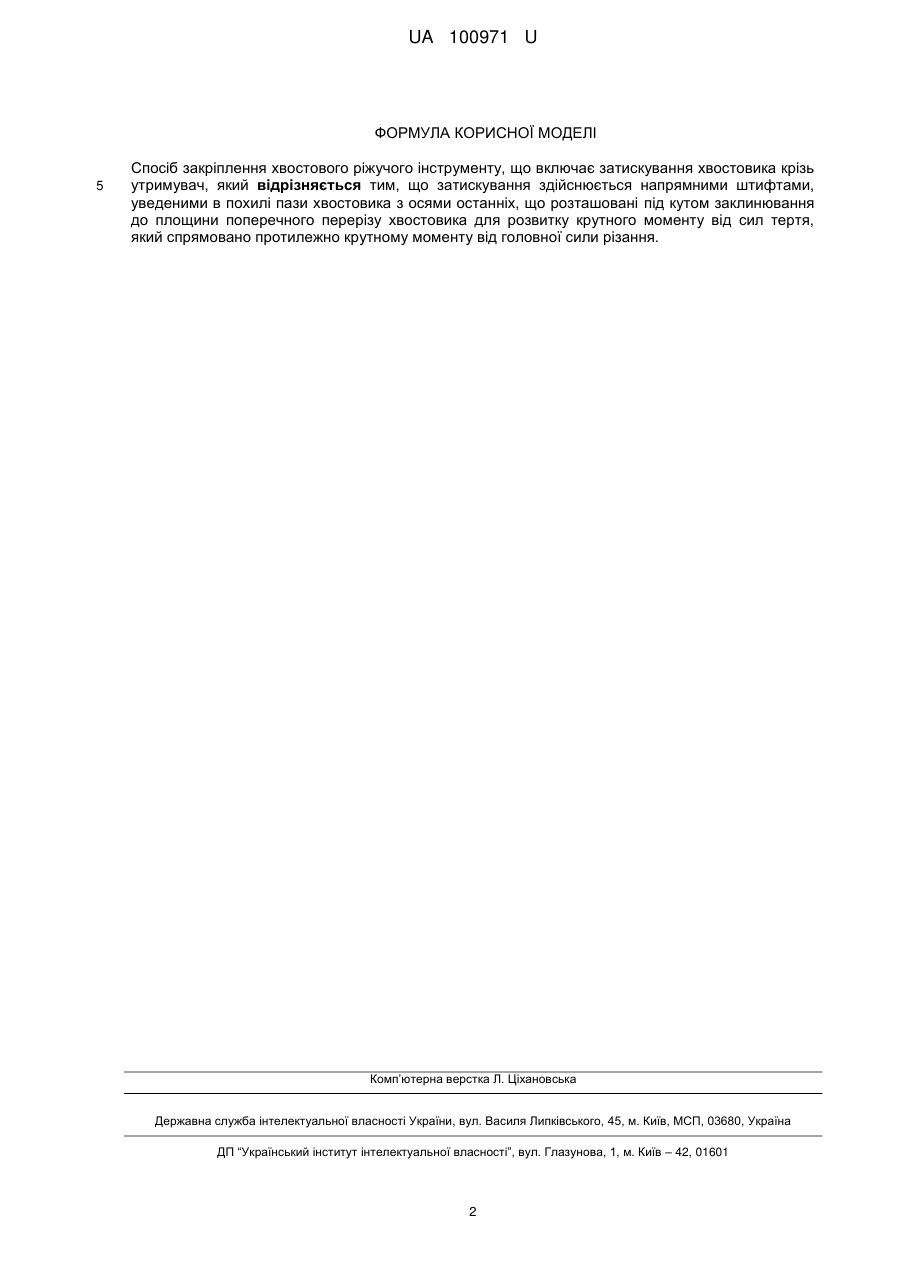

Реферат: UA 100971 U UA 100971 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області інструментального оснащення, зокрема до способів закріплення в утримувачах хвостового ріжучого інструменту. Відомий спосіб закріплення хвостового ріжучого інструменту, який здійснюється затискуванням хвостовика крізь утримувач за лиску гвинтом [див. каталог "Обзор производственной программы Sandvik Coromant", стор. 127, Россия, ОАО "САНДВИК - МКТС", www. coromant. candvik. com/ru]. Недоліком такого способу є те, що при вібраціях та ударах при різанні а також при роботі інструменту на зворотній подачі хвостовик витягується з утримувачу, що призводить до втрати точності обробки. Відомий також спосіб закріплення хвостового ріжучого інструменту, який здійснюється затискуванням хвостовика крізь утримувач за лиску ексцентриком [див. Обзор производственной программы Sandvik Coromant, стор. 50, Россия, ОАО "САНДВИК - МКТС", www. coromant. candvik. com/ru-прототип]. Недоліком цього способу є те, що при малих розмірах утримувача або хвостовика тиск від закріплення та сили різання вигинають одну з контактних поверхонь, що призводить до втрати розмірної точності обробки. В основу корисної моделі поставлена задача створення способу закріплення хвостового ріжучого інструменту, при якому тиск від закріплення не вигинає контактні поверхні, а сили різання, вібрації та удари при різанні постійно підтримують закріплення хвостовика. Поставлена задача вирішується тим, що спосіб закріплення хвостового ріжучого інструменту здійснюють затискуванням хвостовика крізь утримувач напрямними штифтами, уведеними в похилі пази хвостовика з осями останніх, що розташовані під кутом заклинювання до площини поперечного переріз хвостовика для розвитку крутного моменту від сил тертя, який спрямовано протилежно крутному моменту від головної сили різання. На відміну від прототипу, де спосіб закріплення хвостового ріжучого інструменту здійснюється затискуванням хвостовика крізь утримувач за лиску ексцентриком, у пропонованому способі закріплення хвостового ріжучого інструменту здійснюється затискуванням хвостовика крізь утримувач напрямними штифтами, уведеними в похилі пази хвостовика з осями останніх, що розташовані під кутом заклинювання до площини поперечного перерізу хвостовика для розвитку крутного моменту від сил тертя, який спрямовано протилежно крутному моменту від головної сили різання, що дозволяє без вигину контактних поверхонь хвостовика постійно підтримувати закріплення останнього навіть при вібраціях та ударах при різанні. Таким чином, у порівнянні з відомими технічними рішеннями пропонований спосіб закріплення хвостового ріжучого інструменту, що здійснюють затискуванням хвостовика крізь утримувач напрямними штифтами, уведеними в похилі пази хвостовика з осями останніх, що розташовані під кутом заклинювання до площини поперечного переріз хвостовика для розвитку крутного моменту від сил тертя, який спрямовано протилежно крутному моменту від головної сили різання - новий і має неочевидність рішення та пригідний. Спосіб реалізується наступним чином: напрямний штифт вкручується в різьбовий отвір утримувача. Кінець напрямного штифта вводять у з'єднання з похилими пазами хвостовика, що дозволяє здійснити затискання під кутом заклинювання до поперечного перерізу хвостовика для розвитку крутного моменту від головної сили різання. При цьому реалізація пропонованого способу закріплення не вимагає складного устаткування та здійснює закріплення з тиском, що не вигинає контактні поверхні, а сили різання, вібрації та удари при різанні постійно підтримують стан закріплення хвостовика. У реалізації даної корисної моделі можуть бути зацікавлені машинобудівні підприємства, що використовують хвостовий ріжучий інструмент при широкому діапазоні діаметрів останнього в умовах обробки з вібраціями та ударами а також підприємства, що виготовляють ріжучий інструмент. 1 UA 100971 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб закріплення хвостового ріжучого інструменту, що включає затискування хвостовика крізь утримувач, який відрізняється тим, що затискування здійснюється напрямними штифтами, уведеними в похилі пази хвостовика з осями останніх, що розташовані під кутом заклинювання до площини поперечного перерізу хвостовика для розвитку крутного моменту від сил тертя, який спрямовано протилежно крутному моменту від головної сили різання. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
