Пристосування для зміни інструмента в умовах автоматичного виробництва

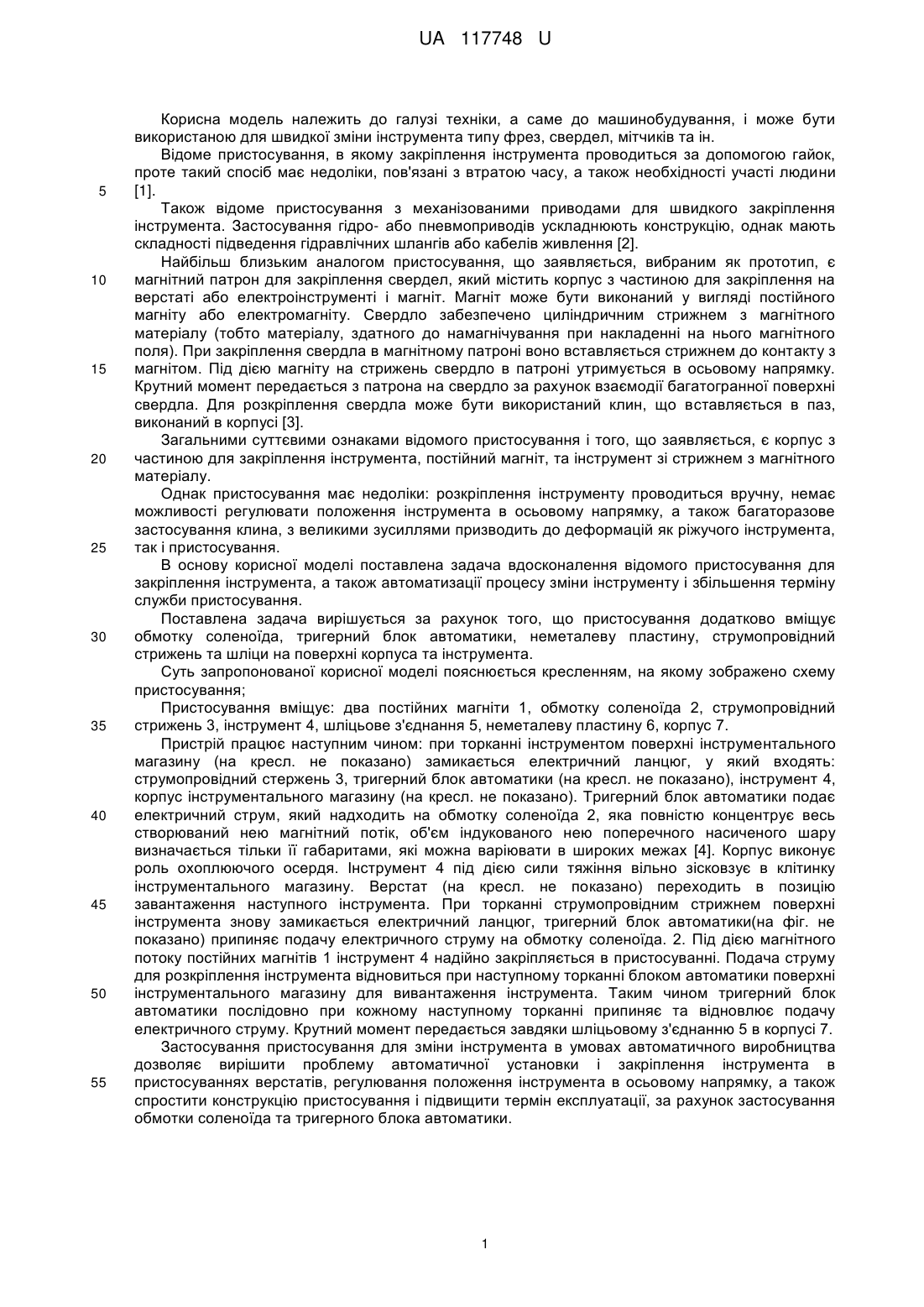

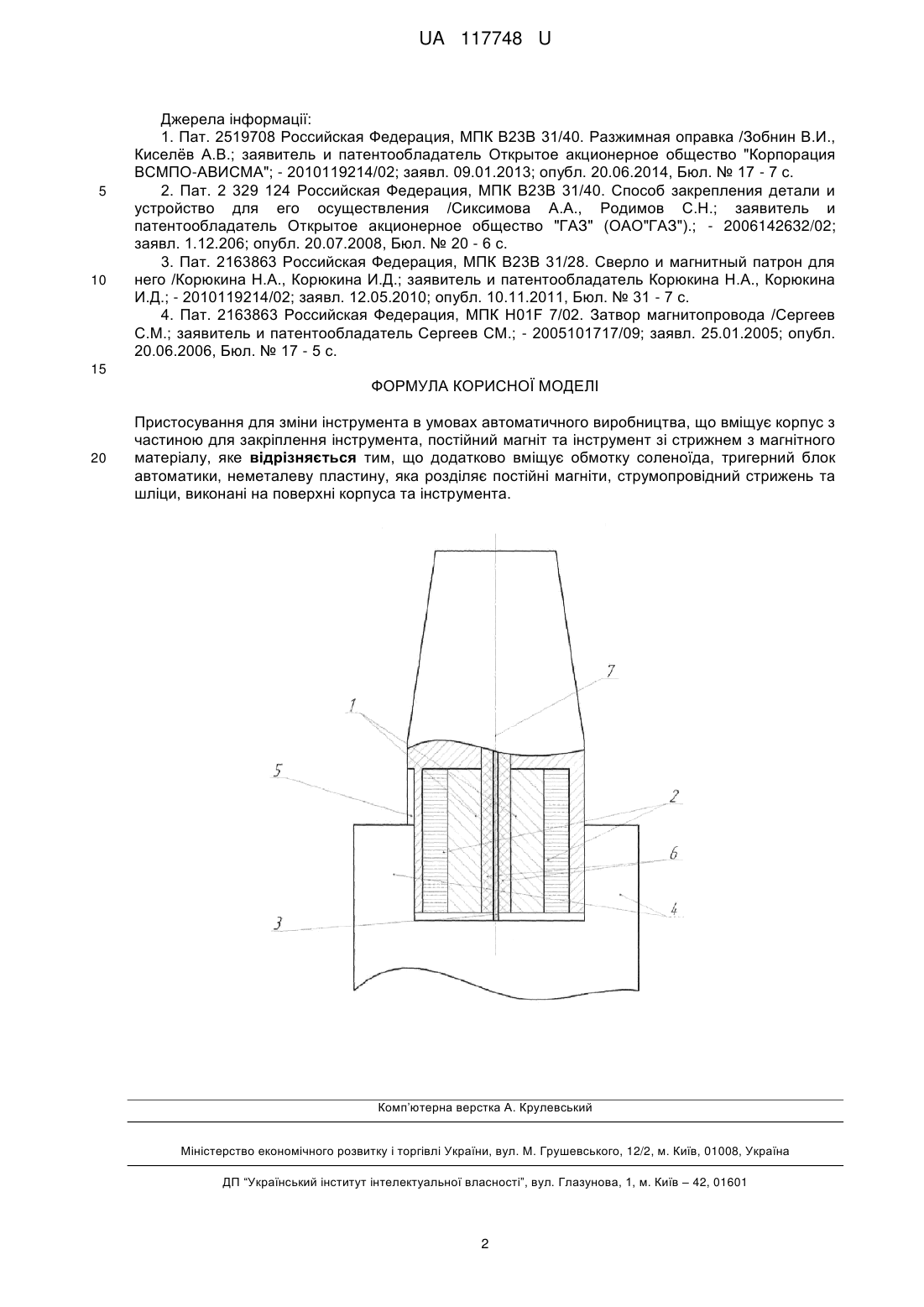

Реферат: UA 117748 U UA 117748 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до машинобудування, і може бути використаною для швидкої зміни інструмента типу фрез, свердел, мітчиків та ін. Відоме пристосування, в якому закріплення інструмента проводиться за допомогою гайок, проте такий спосіб має недоліки, пов'язані з втратою часу, а також необхідності участі людини [1]. Також відоме пристосування з механізованими приводами для швидкого закріплення інструмента. Застосування гідро- або пневмоприводів ускладнюють конструкцію, однак мають складності підведення гідравлічних шлангів або кабелів живлення [2]. Найбільш близьким аналогом пристосування, що заявляється, вибраним як прототип, є магнітний патрон для закріплення свердел, який містить корпус з частиною для закріплення на верстаті або електроінструменті і магніт. Магніт може бути виконаний у вигляді постійного магніту або електромагніту. Свердло забезпечено циліндричним стрижнем з магнітного матеріалу (тобто матеріалу, здатного до намагнічування при накладенні на нього магнітного поля). При закріплення свердла в магнітному патроні воно вставляється стрижнем до контакту з магнітом. Під дією магніту на стрижень свердло в патроні утримується в осьовому напрямку. Крутний момент передається з патрона на свердло за рахунок взаємодії багатогранної поверхні свердла. Для розкріплення свердла може бути використаний клин, що вставляється в паз, виконаний в корпусі [3]. Загальними суттєвими ознаками відомого пристосування і того, що заявляється, є корпус з частиною для закріплення інструмента, постійний магніт, та інструмент зі стрижнем з магнітного матеріалу. Однак пристосування має недоліки: розкріплення інструменту проводиться вручну, немає можливості регулювати положення інструмента в осьовому напрямку, а також багаторазове застосування клина, з великими зусиллями призводить до деформацій як ріжучого інструмента, так і пристосування. В основу корисної моделі поставлена задача вдосконалення відомого пристосування для закріплення інструмента, а також автоматизації процесу зміни інструменту і збільшення терміну служби пристосування. Поставлена задача вирішується за рахунок того, що пристосування додатково вміщує обмотку соленоїда, тригерний блок автоматики, неметалеву пластину, струмопровідний стрижень та шліци на поверхні корпуса та інструмента. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему пристосування; Пристосування вміщує: два постійних магніти 1, обмотку соленоїда 2, струмопровідний стрижень 3, інструмент 4, шліцьове з'єднання 5, неметалеву пластину 6, корпус 7. Пристрій працює наступним чином: при торканні інструментом поверхні інструментального магазину (на кресл. не показано) замикається електричний ланцюг, у який входять: струмопровідний стержень 3, тригерний блок автоматики (на кресл. не показано), інструмент 4, корпус інструментального магазину (на кресл. не показано). Тригерний блок автоматики подає електричний струм, який надходить на обмотку соленоїда 2, яка повністю концентрує весь створюваний нею магнітний потік, об'єм індукованого нею поперечного насиченого шару визначається тільки її габаритами, які можна варіювати в широких межах [4]. Корпус виконує роль охоплюючого осердя. Інструмент 4 під дією сили тяжіння вільно зісковзує в клітинку інструментального магазину. Верстат (на кресл. не показано) переходить в позицію завантаження наступного інструмента. При торканні струмопровідним стрижнем поверхні інструмента знову замикається електричний ланцюг, тригерний блок автоматики(на фіг. не показано) припиняє подачу електричного струму на обмотку соленоїда. 2. Під дією магнітного потоку постійних магнітів 1 інструмент 4 надійно закріпляється в пристосуванні. Подача струму для розкріплення інструмента відновиться при наступному торканні блоком автоматики поверхні інструментального магазину для вивантаження інструмента. Таким чином тригерний блок автоматики послідовно при кожному наступному торканні припиняє та відновлює подачу електричного струму. Крутний момент передається завдяки шліцьовому з'єднанню 5 в корпусі 7. Застосування пристосування для зміни інструмента в умовах автоматичного виробництва дозволяє вирішити проблему автоматичної установки і закріплення інструмента в пристосуваннях верстатів, регулювання положення інструмента в осьовому напрямку, а також спростити конструкцію пристосування і підвищити термін експлуатації, за рахунок застосування обмотки соленоїда та тригерного блока автоматики. 1 UA 117748 U 5 10 Джерела інформації: 1. Пат. 2519708 Российская Федерация, МПК В23В 31/40. Разжимная оправка /Зобнин В.И., Киселёв А.В.; заявитель и патентообладатель Открытое акционерное общество "Корпорация ВСМПО-АВИСМА"; - 2010119214/02; заявл. 09.01.2013; опубл. 20.06.2014, Бюл. № 17 - 7 с. 2. Пат. 2 329 124 Российская Федерация, МПК В23В 31/40. Способ закрепления детали и устройство для его осуществления /Сиксимова А.А., Родимов С.Н.; заявитель и патентообладатель Открытое акционерное общество "ГАЗ" (ОАО"ГАЗ").; - 2006142632/02; заявл. 1.12.206; опубл. 20.07.2008, Бюл. № 20 - 6 с. 3. Пат. 2163863 Российская Федерация, МПК В23В 31/28. Сверло и магнитный патрон для него /Корюкина Н.А., Корюкина И.Д.; заявитель и патентообладатель Корюкина Н.А., Корюкина И.Д.; - 2010119214/02; заявл. 12.05.2010; опубл. 10.11.2011, Бюл. № 31 - 7 с. 4. Пат. 2163863 Российская Федерация, МПК Н01F 7/02. Затвор магнитопровода /Сергеев С.М.; заявитель и патентообладатель Сергеев СМ.; - 2005101717/09; заявл. 25.01.2005; опубл. 20.06.2006, Бюл. № 17 - 5 с. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристосування для зміни інструмента в умовах автоматичного виробництва, що вміщує корпус з частиною для закріплення інструмента, постійний магніт та інструмент зі стрижнем з магнітного матеріалу, яке відрізняється тим, що додатково вміщує обмотку соленоїда, тригерний блок автоматики, неметалеву пластину, яка розділяє постійні магніти, струмопровідний стрижень та шліци, виконані на поверхні корпуса та інструмента. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
