Повідковий пристрій до верстату

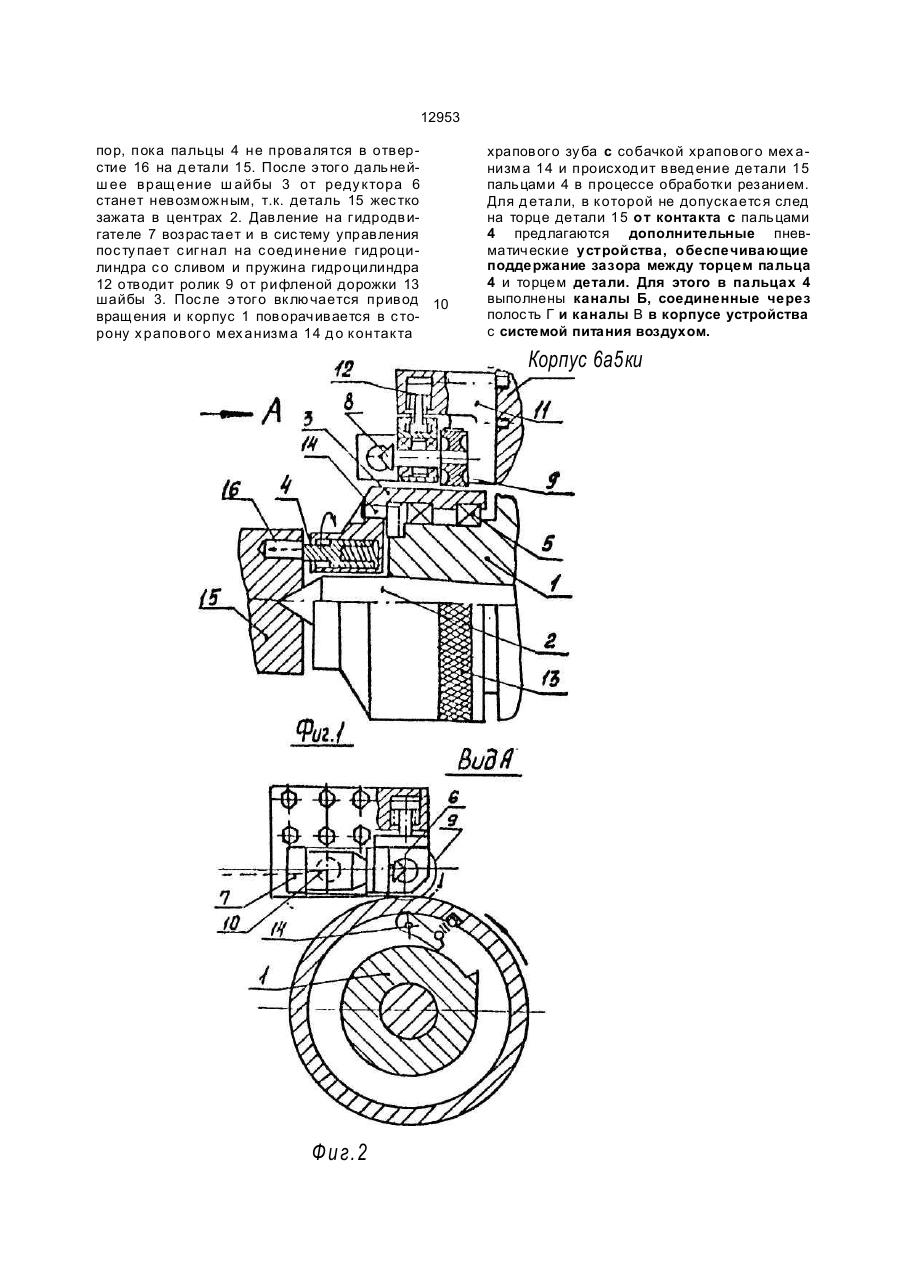

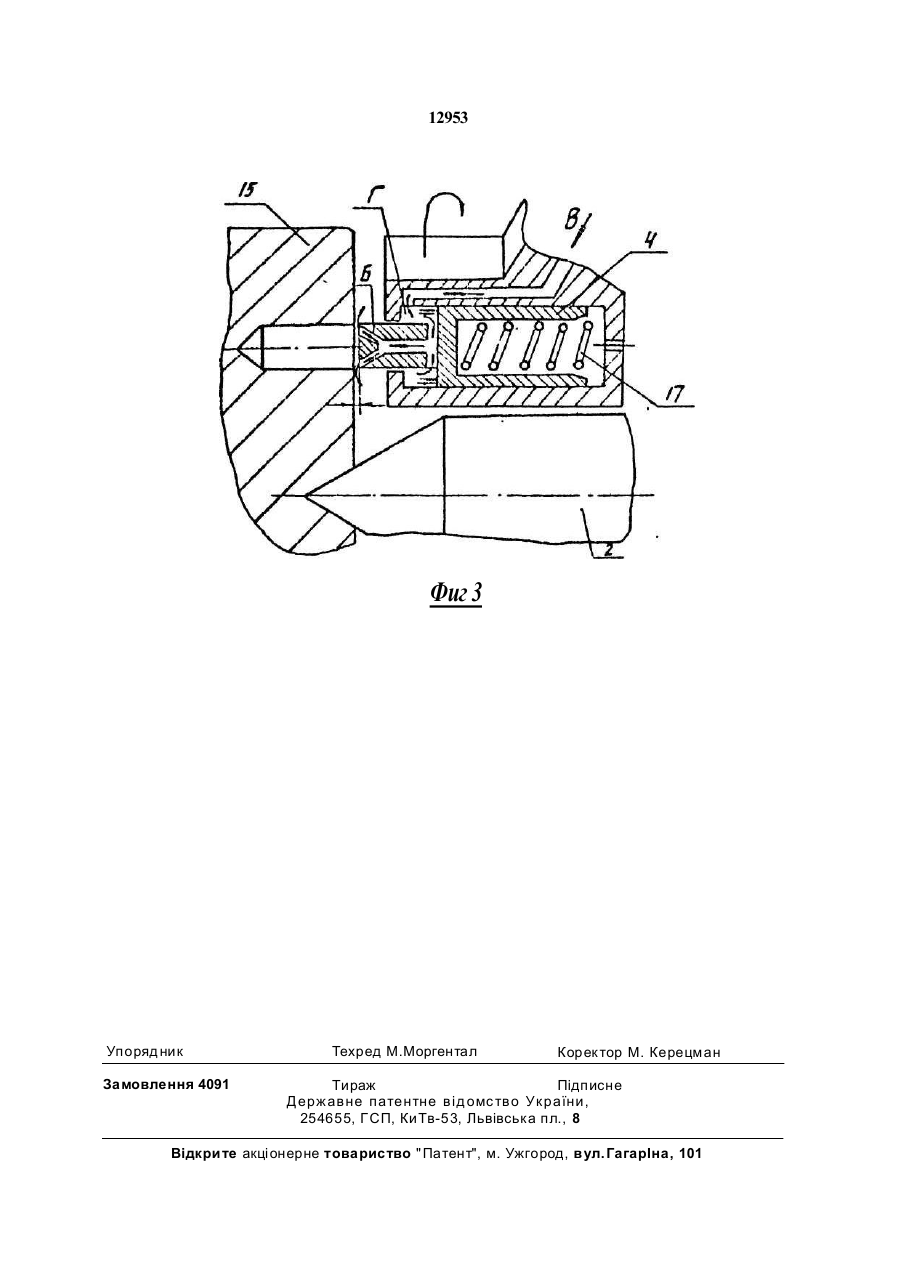

1. Поводковое ус тройс тво к с танку, в корпус е которого рас положен непод виж ный центр и ш айбы с подпру жиненными пальцами, о т л и ч а ю щ е е с я тем, что устройс тво снабжено механизмом поворота шайбы, выполненным в виде конической передачи с роликом, ось которого установлена непод вижно, и гидроцилинд ра со ш током, пред назначенным д ля связи с конической перед ачей, при э том у помяну тый ролик пред назначен д ля связи г. шайбой. 2. Ус тройс тво п о п . 1 , о т л и ч а ю щ е е с я тем, ч то в паль цах выполнены каналы, связанные с пневмосис темой с танк а. С > Изобретение относ итс я к облас ти машинос троения и может быть использовано в с танкос троении. Целью изобретения является расширение тех нологических возможнос тей пу тем крепления деталей различной формы. На фиг.1 показано ус тройс тво, продольный разрез; на фиг.2 - вид А на фиг. 1; на фиг.З - вариант исполнения ус тройс тва. Поводковое ус тройс тво к с танку сод ержит корпус 1, закрепленный на шпинд еле станка, центр 2, установленный в корпусе 1, шайба 3 с подпруж иненными пальцами 4, смонтирована на подш ипник ах 5, установленных на наружной поверхнос ти корпуса 1. Конический редуктор 6 с гидродвигателем 7 и конической передачей 8 с роликом 9 смонтирован на оси 10, жес тко закрепленной на корпус е бабки. На корпу се бабки жес тко закреплен корпус 11с гидроцилинд ром 12, шток которого жес тко закреплен на корпусе конического редуктора 6. На наружной цилинд рической поверх нос ти корпус а 1 вы полнена рифленая дорожка 13 период ического контакта с роликом 9. Между корпу сом 1 и ш айбой 3 с монтирован х раповый механизм 14. В детали 14 выполнено поводковое отверс тие 16. Пальцы подпружинены пружиной 17. В пальцах и в корпусе устройства выполнена с ис тема каналов Б, В, Г. Поводковое устройство работает следующ им образом. Деталь 15 автоматически устанавливается на ос> центров. Бабки сходятся и центры 2 вх одят в центровые отверс тия д етали 15. Торцы детали 15 у тапливают пальцы 4, сжимая пружины 17. Включаетс я гидродвигатель 17, который через коническую пару 8 вращает ролик 9. Пос ле включения гид родвигателя 7 д авление подается в бес тош токову ю п о л ос ть г ид ро ц и л и нд ра 1 2. К онический редуктор 6 проворачиваетс я вокруг ос и 10 до контакта ролика 9 с рифленой д орожкой 13 ш айбы 3 на подш ипник ах 5. Шайба 3 начинает вращатьс я. При э том пальцы 4 скользят по торцу детали 15 до тех ю ю ел со О 12953 пор, пока пальцы 4 не провалятся в отверстие 16 на д етали 15. После э того дальнейш ее вращение ш айбы 3 от реду ктора 6 станет невозможным, т.к. деталь 15 жес тко зажата в центрах 2. Давление на гидродвигателе 7 возрас тает и в сис тему управления пос ту пает с игнал на с оед инение гид роцилиндра с о сливом и пружина гидроцилиндра 12 отводит ролик 9 от рифленой дорожки 13 шайбы 3. Пос ле э того включается привод 10 вращения и корпус 1 поворачивается в с торону х рапового мех анизма 14 д о контакта храпового зу ба с собачкой храпового мех анизма 14 и происход ит введ ение детали 15 пальцами 4 в процессе обработки резанием. Для д етали, в которой не допускаетс я след на торце детали 15 от контакта с пальцами 4 предлагаются дополнительные пневматические устройства, обеспечивающие поддержание зазора между торцем пальца 4 и торцем детали. Для этого в пальцах 4 выполнены каналы Б, соединенные через полос ть Г и каналы В в корпусе устройства с системой питания воздухом. Корпус 6а5ки Фиг.2 12953 Фиг 3 Упоряд ник Замовлення 4091 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне від омс тво України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство " Патент", м. Ужгород, вул. ГагарІна, 101
