Повідковий центр
Номер патенту: 29046
Опубліковано: 16.10.2000
Автори: Сиротюк Віктор Володимирович, Пастернак Богдан Миронович, Сиротюк Володимир Григорович, Кущак Ігор Володимирович, Кривий Петро Дмитрович
Формула / Реферат
Поводковий центр, який включав корпус, кришку, підпружинений базуючий центр, поводкові штирі та пристрій для вирівнювання навантажень між штирями, який відрізняється тим, що пристрій для вирівнювання навантажень між штирями виконаний у вигляді шариків, розміщених у кільцевій канавці, утвореній виточками корпусу та кришки, контактуючих із поводковими штирями через плунжери, розташовані всередині поліуретанових втулок, які встановлені в отворах кришки.
Текст

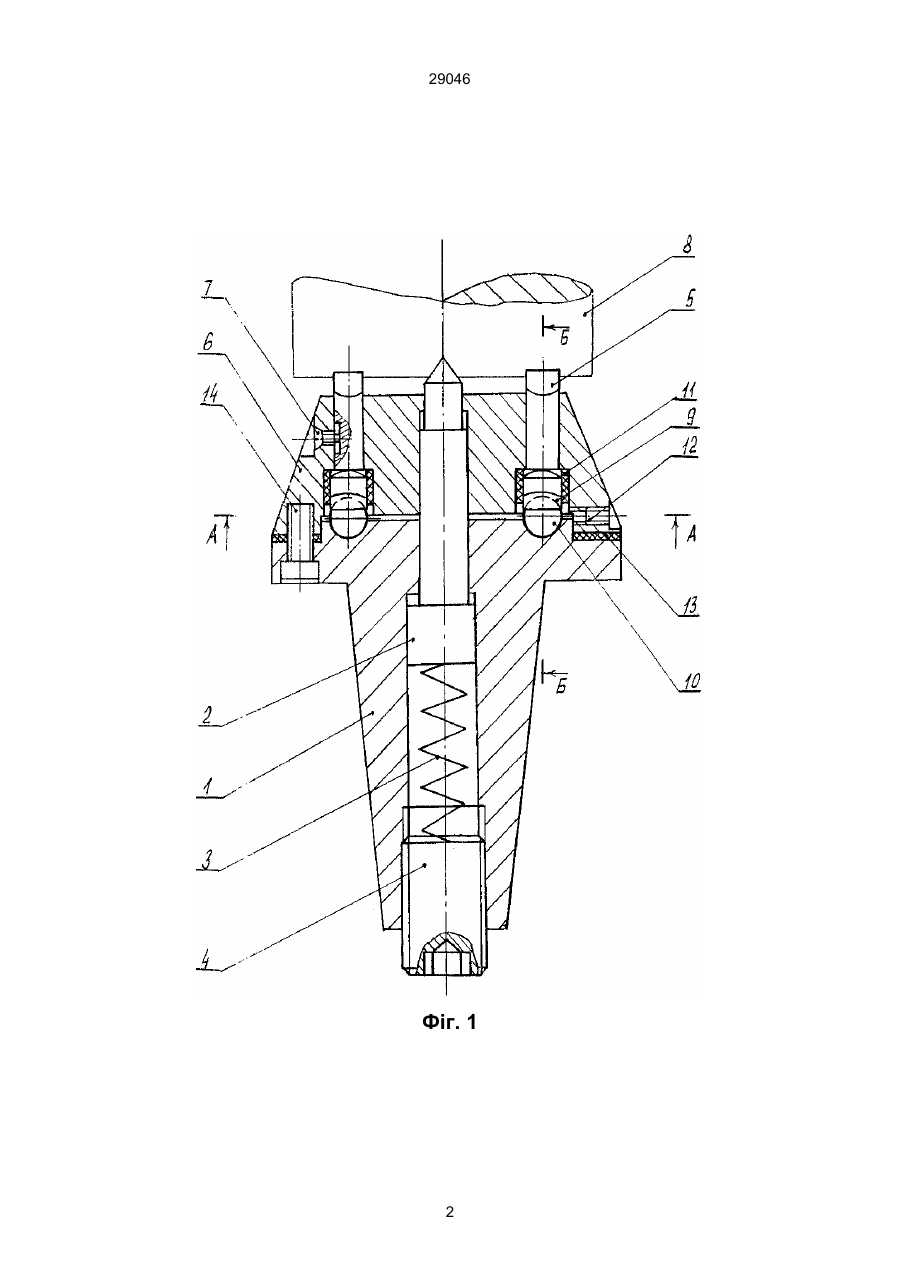

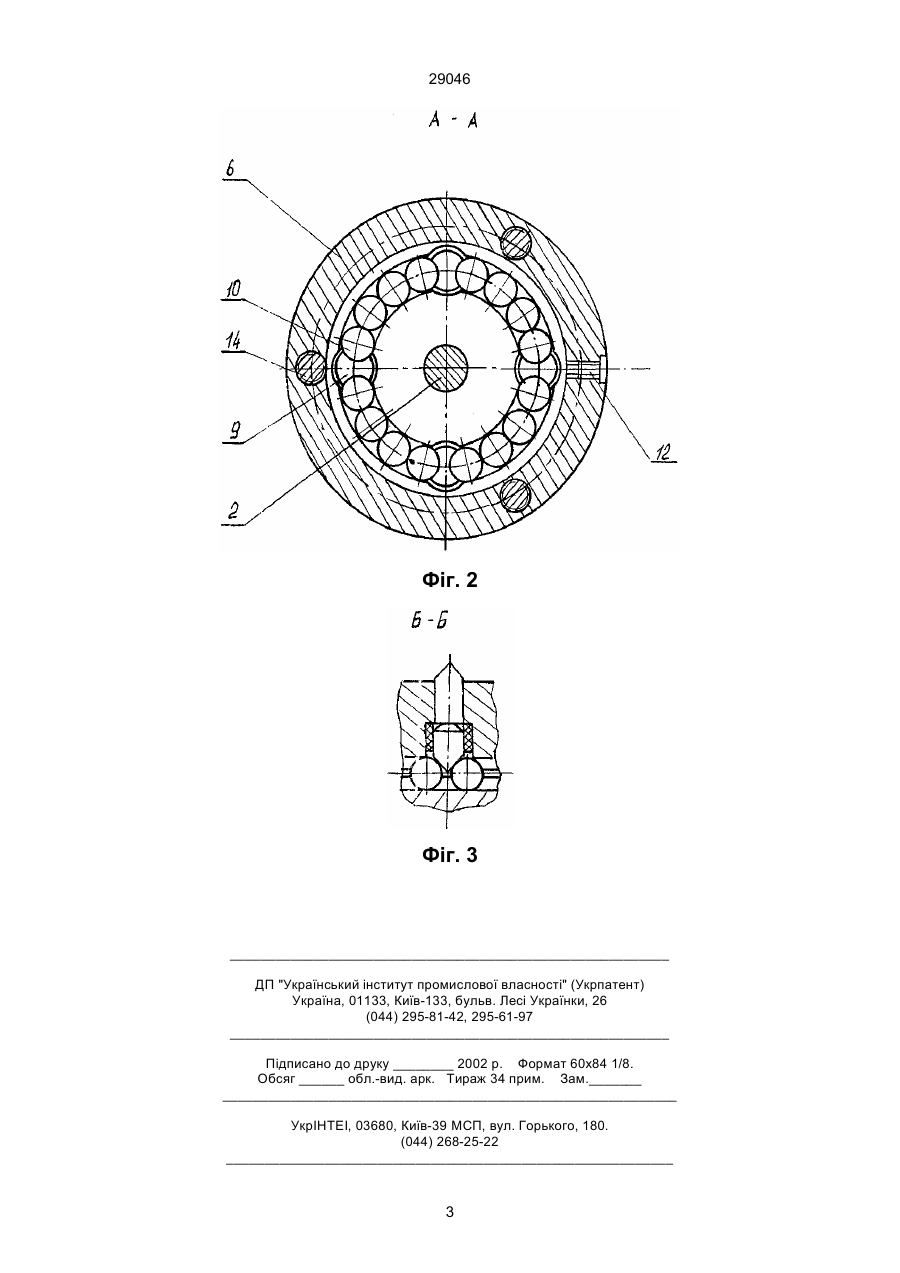

Поводковий центр, який включає корпус, кришку, підпружинений базуючий центр, поводкові штирі та пристрій для вирівнювання навантажень між штирями, який відрізняється тим, що пристрій для вирівнювання навантажень між штирями виконаний у вигляді шариків, розміщених у кільцевій канавці, утвореній виточками корпусу та кришки, контактуючих із поводковими штирями через плунжери, розташовані всередині поліуретанових втулок, які встановлені в отворах кришки. (19) (21) 97126200 (22) 23.12.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Кривий Петро Дмитрович, Кущак Ігор Володимирович, Пастернак Богдан Миронович, Сиротюк Віктор Володимирович, Сиротюк Володимир Григорович (73) ТЕРНОПІЛЬСЬКЕ КОНСТРУКТОРСЬКЕ БЮРО "ПРОМІНЬ" 29046 Фіг. 1 2 29046 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюActuating centre
Автори англійськоюKryvyi Petro Dmytrovych, Kuschak Ihor Volodymyrovych, Pasternak Bohdan Myronovych, Syrotiuk Volodymyr Hryhorovych, Syrotiuk Volodymyr Hryhorovych
Назва патенту російськоюПоводковый центр
Автори російськоюКривой Петр Дмитриевич, Кущак Игорь Владимирович, Пастернак Богдан Миронович, Сиротюк Виктор Владимирович, Сиротюк Владимир Григорьевич
МПК / Мітки
МПК: B23B 33/00
Мітки: повідковий, центр
