Кальченко Дмитро Володимирович

Номер патенту: 113084

Опубліковано: 10.01.2017

Автори: Кальченко Віталій Іванович, Кальченко Володимир Віталіович, Сіра Наталія Миколаївна, Кальченко Дмитро Володимирович

МПК: B24B 5/04

Мітки: спосіб, шліфування, однопрохідного, ступінчастого, глибинного, валів, циліндричного

Формула / Реферат:

1. Спосіб однопрохідного глибинного шліфування циліндричного та ступінчастого валів, при якому шліфувальний круг, вісь якого розташована під заданим кутом до осі оброблюваної деталі, здійснює радіальне переміщення, а оброблювана деталь - обертальний рух і переміщення вздовж власної осі, який відрізняється тим, що при обробці циліндричного вала вісь повороту круга розташовують на відстані радіусу заокруглення радіусної кромки шліфувального...

Номер патенту: 113082

Опубліковано: 10.01.2017

Автори: Сіра Наталія Миколаївна, Кальченко Володимир Віталіович, Кальченко Дмитро Володимирович, Кальченко Віталій Іванович

МПК: B24B 5/04

Мітки: вала, спосіб, круга, осями, деталі, схрещеними, шліфування, ступінчастого

Формула / Реферат:

1. Спосіб шліфування ступінчастого вала зі схрещеними осями круга та деталі, при якому вісь шліфувального круга розташована під заданим кутом до осі оброблюваної деталі і який здійснює радіальне переміщення, а оброблювана деталь - обертальний рух і переміщення вздовж власної осі, який відрізняється тим, що при обробці торцевої поверхні ступінчастого вала вісь повороту шліфувального круга змінює своє положення відносно осі оброблюваної деталі...

Номер патенту: 105101

Опубліковано: 10.03.2016

Автори: Кальченко Віталій Іванович, Слєднікова Олена Сергіївна, Кальченко Дмитро Володимирович

МПК: B24B 5/16

Мітки: розподільного, установ, шийок, вала, опорних, спосіб, кулачків, шліфування

Формула / Реферат:

Спосіб шліфування опорних шийок та кулачків розподільного вала за один установ, який виконують шліфувальним кругом, що обертається, який здійснює установне переміщення в осьовому напрямку деталі, що обертається навколо власної осі, і забезпечує обробку опорних шийок в режимі круглого шліфування, який відрізняється тим, що вісь обертання круга переміщується синхронно в поперечному і вертикальному напрямках, що забезпечує розташування точок...

Номер патенту: 99832

Опубліковано: 25.06.2015

Автори: Слєднікова Олена Сергіївна, Музичка Діана Геннадіївна, Кальченко Дмитро Володимирович, Кальченко Віталій Іванович

МПК: B24B 5/00

Мітки: прямокутних, спосіб, торців, кругом, орієнтованим, непереточуваних, пластин, шліфування

Формула / Реферат:

Спосіб шліфування торців прямокутних непереточуваних пластин орієнтованим кругом, який включає чашковий алмазний круг, повернутий на певний кут, непереточувану пластину, яка здійснює поздовжнє переміщення, який відрізняється тим, що при обробці непереточуваної пластини кут орієнтації круга, при заданих розмірах деталі та круга, розраховується в залежності від допустимої похибки площинності деталі, за формулою:

Номер патенту: 99707

Опубліковано: 25.06.2015

Автори: Кальченко Дмитро Володимирович, Слєднікова Олена Сергіївна

МПК: B24B 1/00, B24B 7/17

Мітки: спосіб, шліфування, некруглих, двостороннього, деталей, торців

Формула / Реферат:

1. Спосіб двостороннього шліфування торців некруглих деталей, який включає використання двох орієнтованих обертових кругів, які заправлені одночасно двома алмазними олівцями, осі яких переміщуються по окружності, барабана подачі з деталями та симетрично розташованими олівцями, який відрізняється тим, що деталь в барабані розташовують так, щоб площина, яка проходить через вісь симетрії квадрата і вісь обертання барабана, була паралельна...

Номер патенту: 97946

Опубліковано: 10.04.2015

Автори: Слєднікова Олена Сергіївна, Кальченко Віталій Іванович, Кальченко Дмитро Володимирович, Музичка Діана Геннадіївна

МПК: B24B 7/00

Мітки: прямокутним, спосіб, профілем, шліфування, торців, пластин, непереточуваних

Формула / Реферат:

Спосіб шліфування торців непереточуваних пластин з прямокутним профілем, який включає використання двох орієнтованих кругів, торцеві поверхні яких перпендикулярні осям обертання, барабану подачі з пластинами, які переміщуються по дузі кола, який відрізняється тим, що при обертанні барабана верхня сторона прямокутної пластини в точці, яка розташована на осі її симетрії і лежить в площині, яка перпендикулярна верхній стороні та проходить через...

Номер патенту: 95593

Опубліковано: 25.12.2014

Автори: Кальченко Віталій Іванович, Кальченко Дмитро Володимирович

МПК: B24B 5/42

Мітки: колінчастого, вала, корінних, шліфування, шатунних, установ, шийок, спосіб

Формула / Реферат:

Спосіб шліфування корінних та шатунних шийок колінчастого вала за один установ, що включає використання шліфувального круга, що обертається, який здійснює установче переміщення в осьовому напрямку деталі і забезпечує обробку корінних шийок в режимі круглого шліфування, деталь, що обертається навколо власної осі, який відрізняється тим, що при рівномірному обертанні деталі вісь обертання круга переміщують синхронно в поперечному і...

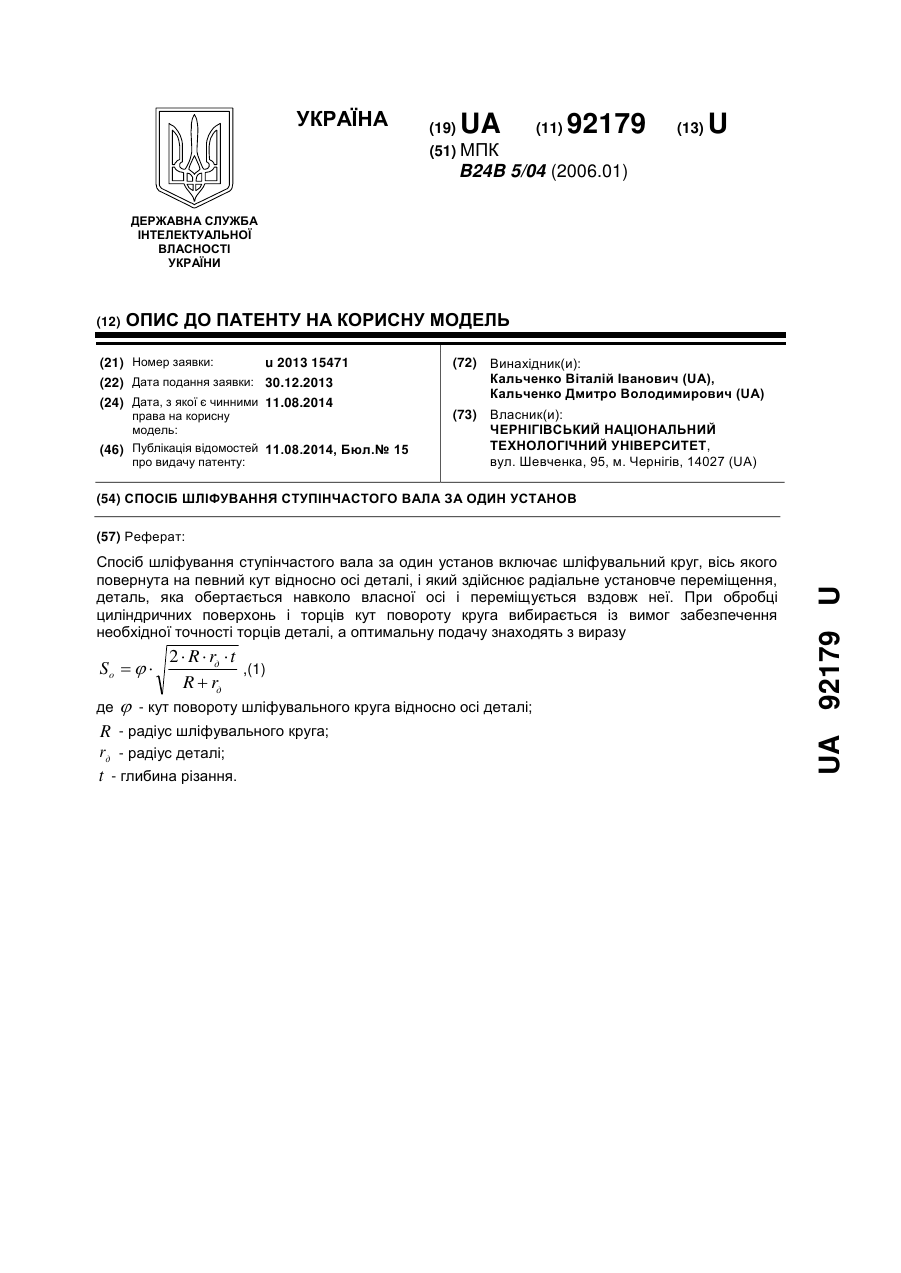

Номер патенту: 92179

Опубліковано: 11.08.2014

Автори: Кальченко Дмитро Володимирович, Кальченко Віталій Іванович

МПК: B24B 5/04

Мітки: спосіб, установ, шліфування, ступінчастого, вала

Формула / Реферат:

Спосіб шліфування ступінчастого вала за один установ, який включає шліфувальний круг, вісь якого повернута на певний кут відносно осі деталі, і який здійснює радіальне установче переміщення, деталь, яка обертається навколо власної осі і переміщується вздовж неї, який відрізняється тим, що при обробці циліндричних поверхонь і торців кут повороту круга вибирається із вимог забезпечення необхідної точності торців деталі, а оптимальну подачу...

Номер патенту: 90591

Опубліковано: 10.06.2014

Автори: Кальченко Віталій Іванович, Киянець Аліна Петрівна, Подзолкін Іван Олександрович, Кальченко Дмитро Володимирович

МПК: B23B 33/00

Мітки: пристрій, повідковий

Формула / Реферат:

Повідковий пристрій приводу обертання деталі, який включає обертаючі синхронно центри передньої та задньої бабок, при цьому центр задньої бабки має регульоване осьове переміщення, а сила гальмування регулюється за рахунок осьового затиску задньої бабки, який відрізняється тим, що центри передньої та задньої бабок мають три розташовані під кутом 120° криволінійні ділянки, які при повороті заготовки забезпечують її фіксацію та центрування і...

Номер патенту: 90443

Опубліковано: 26.05.2014

Автори: Кальченко Віталій Іванович, Кальченко Дмитро Володимирович

МПК: B24B 5/04

Мітки: деталі, спосіб, ступінчастих, валів, круга, шліфування, схрещеними, осями

Формула / Реферат:

Спосіб шліфування ступінчастих валів зі схрещеними осями деталі та круга, який включає використання ельборового круга, вісь якого повернута на певний кут відносно осі деталі, і який здійснює радіальне установче переміщення, при цьому деталь обертається навколо власної осі і переміщується вздовж неї, який відрізняється тим, що при обробці торцевих поверхонь кут орієнтації круга обирається з умов отримання необхідної точності, а для...
