Повідковий центр
Номер патенту: 30220
Опубліковано: 15.11.2000
Автори: Кущак Ігор Володимирович, Кривий Петро Дмитрович, Калушка Володимир Павлович, Сиротюк Віктор Володимирович, Кухарський Олександр Мартинович
Формула / Реферат
Повідковий центр, що містить корпус, всередині якого розташований підпружинений базуючий центр і повідкову шайбу, який відрізняється тим, що повідкова шайба встановлена на циліндричний виступ корпусу і зв'язана з останнім при допомозі важелів, встановлених під кутом до перпендикулярів, проведених в точках спряження важелів з корпусом, причому проекції вказаних важелів на торцеву площину корпусу, яка розташована з боку повідкової шайби, утворюють дотичні до кола, проведеного через точки спряження важелів з корпусом, а описаний вище кут може регулюватись при допомозі гвинтової пари, що утворюється гайкою та різьбовою шийкою повідкової шайби.
Текст

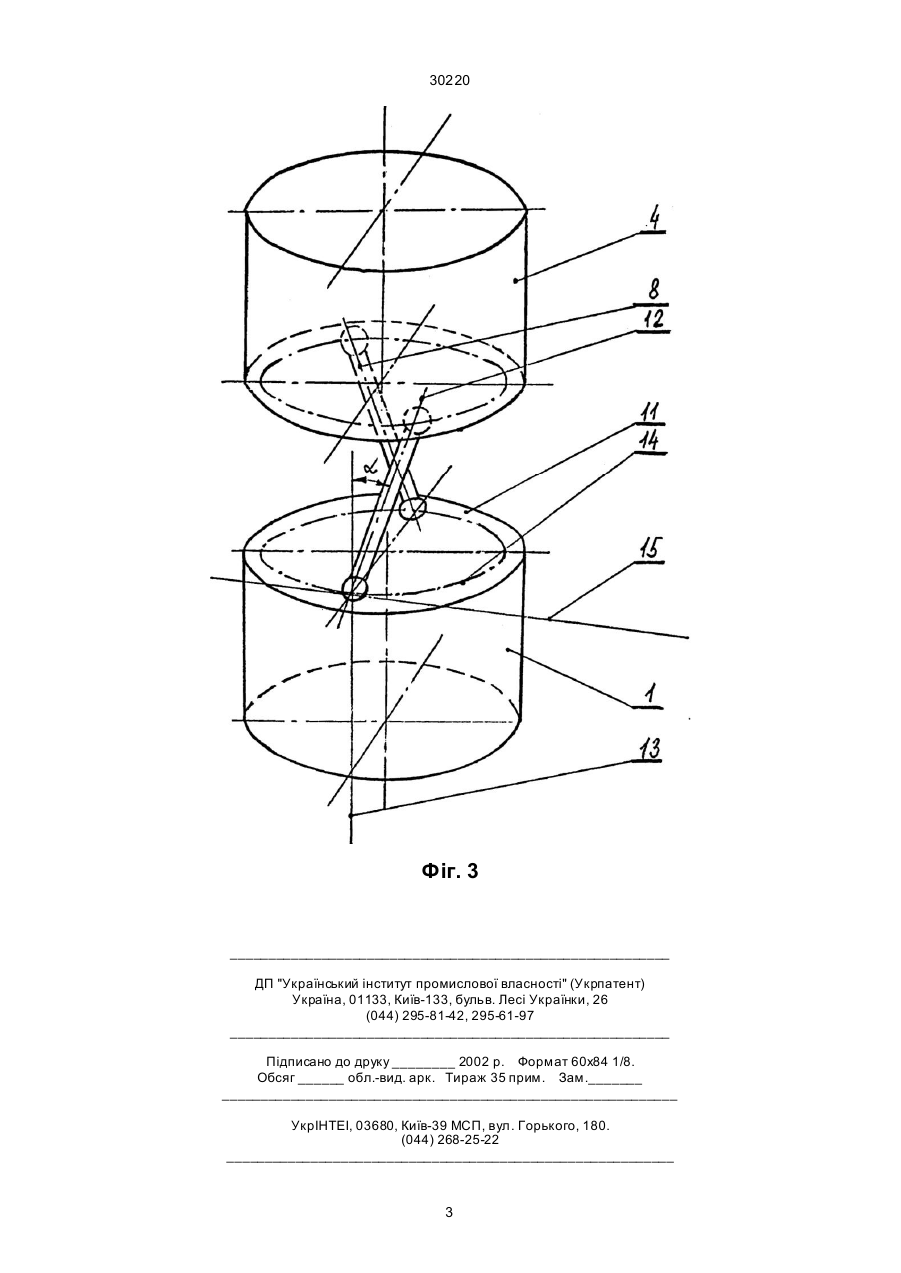

Повідковий центр, що містить корпус, всередині якого розташований підпружинений базуючий 30220 щину утворюють дотичні лінії 15 до описаного вище кола. Показаний на фіг. 1, 2, 3 повідковий центр працює таким чином. Заготовка, встановлена в центрах, підтискається піноллю задньої бабки (на фігурах не показана) до повідкових штирів 5. При вмиканні обертів шпинделя і підводі різця до заготовки під дією сил різання повідкова шайба 4 трохи підгальмовується, важелі 8 повертаються в бік зменшення кута a (кут a показаний на фіг. 3), а повід кові штирі 5 при цьому вминаються в торець заготовки. При необхідності збільшити глибину вминання повідкових штирів, гайка 10 згвинчується з різьбового кінця повідкової шайби 4, а важелі 8 при цьому повертаються в бік зменшення кута a. При наступному підводі різця до заготовки сили різання рівні по величині тим, що виникли до регулювання кута a, викликають більше по величині зусилля вминання повідкових штирів, і тому останні глибше вминаються в торець заготовки. Фіг. 1 Фіг. 2 2 30220 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive centre
Автори англійськоюKryvyi Petro Dmytrovych, Kalushka Volodymyr Pavlovych, Syrotiuk Volodymyr Hryhorovych, Kuschak Ihor Volodymyrovych, Kukharskyi Oleksandr Martynovych
Назва патенту російськоюПоводковый центр
Автори російськоюКривой Петр Дмитриевич, Калушка Владимир Павлович, Сиротюк Виктор Владимирович, Кущак Игорь Владимирович, Кухарский Александр Мартынович
МПК / Мітки
МПК: B23B 33/00
Мітки: центр, повідковий
Код посилання
