Інструмент для обробки отворів

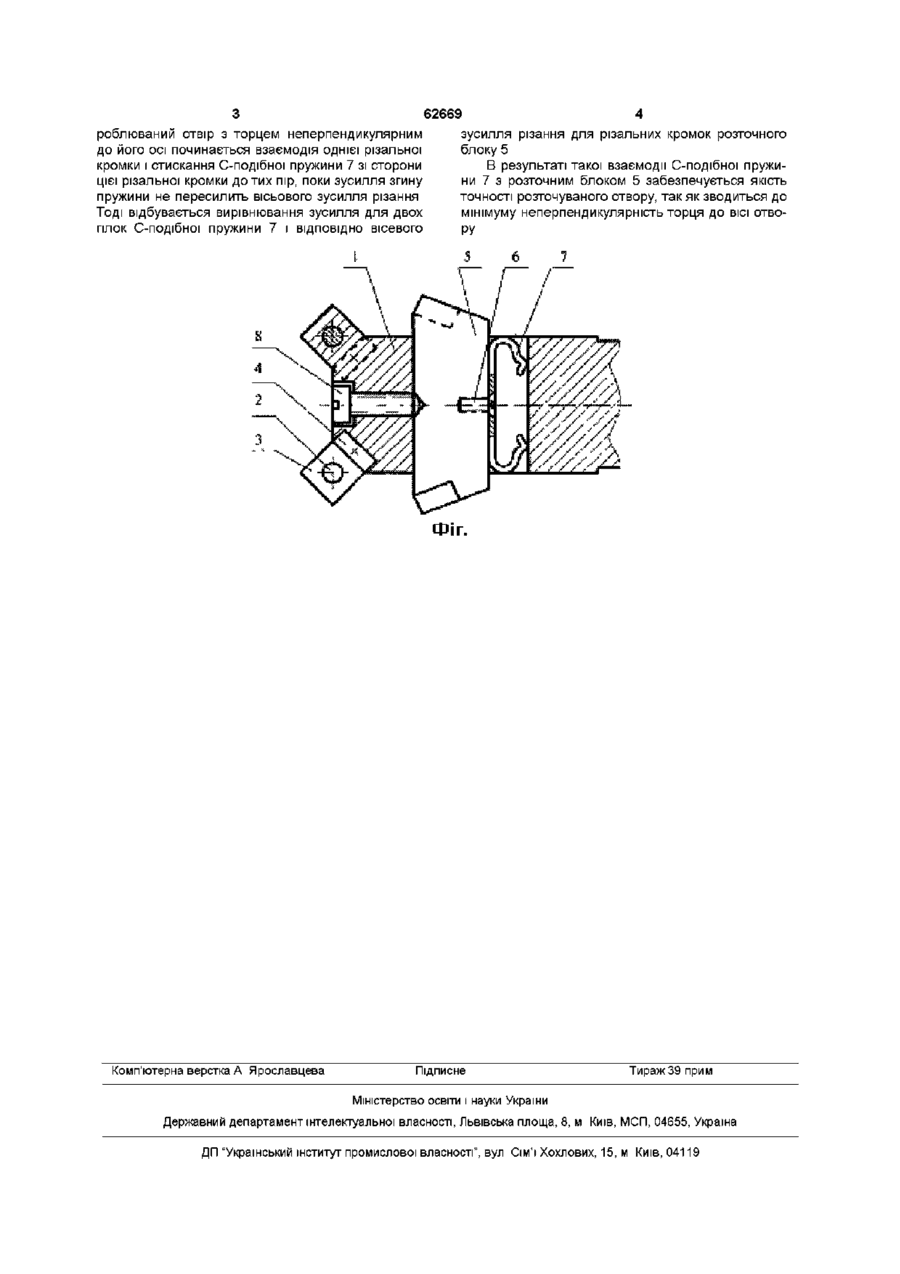

Інструмент для обробки отворів, що складається з оправки, на якій встановлені різальні пластини і розточувальний блок, який відрізняється тим, що розточувальний блок, з'єднаний з Сподібною пружиною, встановлений у пазу оправки, причому С-подібна пружина служить опорою розточувального блока Винахід відноситься до машинобудування і може бути використаний в металообробці Відомий спосіб обробки коротких точних отворів (ас №1414524, МКВ В23В51/06, 1988р), що включає врізання в оброблювану деталь і подальшу обробку отвору інструментом певного базування з пониженою крутною жорсткістю, забезпечуваних за рахунок наявності на стеблині дільниць, що мають менші і більші січення, де на період врізання в оброблену деталь згинну жорсткість інструмента збільшують здійсненням силового замикання ділянок стеблини, що мають більші січення Із заявленим винаходом аналог співпадає за наступними ознаками різальні пластини, оправка Недоліком відомого способу є відносна складність конструкції і використання додаткового джерела енергії для роботи оправки Відомий також пристрій для свердління отворів (ас №831415, МКВ В23В51/06, 1981р), що вміщує свердло, яке складається з стеблини з свердлильною головкою, в корпусі якої встановлені центральна і периферійні різальні пластини і направляючі планки, привід подачі і механізм циклічної зміни подачі з датчиком Із заявленим винаходом прототип співпадає за наступними ознаками різальні пластини, оправка Недоліком відомого пристрою є відносна складність конструкції і використання датчиків, які в процесі свердління можуть бути пошкоджені продуктами, що утворюються в процесі різання В основу винаходу поставлено задача вдосконалення інструменту для обробки отвору, в якому розточний блок, з'єднаний з С-подібною пружиною, встновленою в пазі оправки, причому С-подібна пружина служить опорою розточного блоку, забезпечує вісеве переміщення різальних кромок розточного блоку і за рахунок цього розширюються технологічні можливості інструменту, зменшуючи вплив неперпендикулярності торця отвору на його ТОЧНІСТЬ Поставлена задача вирішується тим, що в інструменті для обробки отворів, що складається з оправки, на якій встановлені різальні пластини і розточний блок, згідно винаходу вводиться те, що розточний блок з'єднаний з С-подібною пружиною, встановлений в пазі оправки, причому С-подібна пружина служить опорою розточного блоку Інструмент для обробки отворів зображений на фіг Інструмент для обробки отворів складається з оправки 1, на якій встановлені на штифтах 2 різальні пластини 3, закріплені клинами 4 Розточний блок 5 з прикріпленою до нього гвинтом 6 Сподібною пружиною 7 встановлений в пазі оправки 1 і підтиснутий до стінки паза гвинтом 8 Інструмент для обробки отворів, призначений для розточки точних отворів без попередньої обробки торців, працює наступним чином Попередньо отвір розточується різальними пластинами З, які жорстко закріплені на оправці 1 Для отримання точного отвору використовується розточний блок 5, який завдяки С-подібній пружині має можливість руху різальних пластин в вісьовому напрямку За допомогою гвинта 8 створюється попередній натяг С-подібної пружини 7, що співрозмірний з вісьовою силою різання розточного блоку 5 В процесі входження розточного блоку 5 в об (О (О (О З 62669 роблюваний отвір з торцем неперпендикулярним зусилля різання для різальних кромок розточного до його осі починається взаємодія однієї різальної блоку 5 кромки і стискання С-подібної пружини 7 зі сторони В результаті такої взаємодії С-подібної пружицієї різальної кромки до тих пір, поки зусилля згину ни 7 з розточним блоком 5 забезпечується якість пружини не пересилить вісьового зусилля різання точності розточуваного отвору, так як зводиться до Тоді відбувається вирівнювання зусилля для двох МІНІМуму НеперпеНДИКуЛЯрНІСТЬ ТОРЦЯ ДО ВІСІ ОТВОгілок С-подібної пружини 7 і ВІДПОВІДНО вісевого РУ Фіг. Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
