Багатосектор

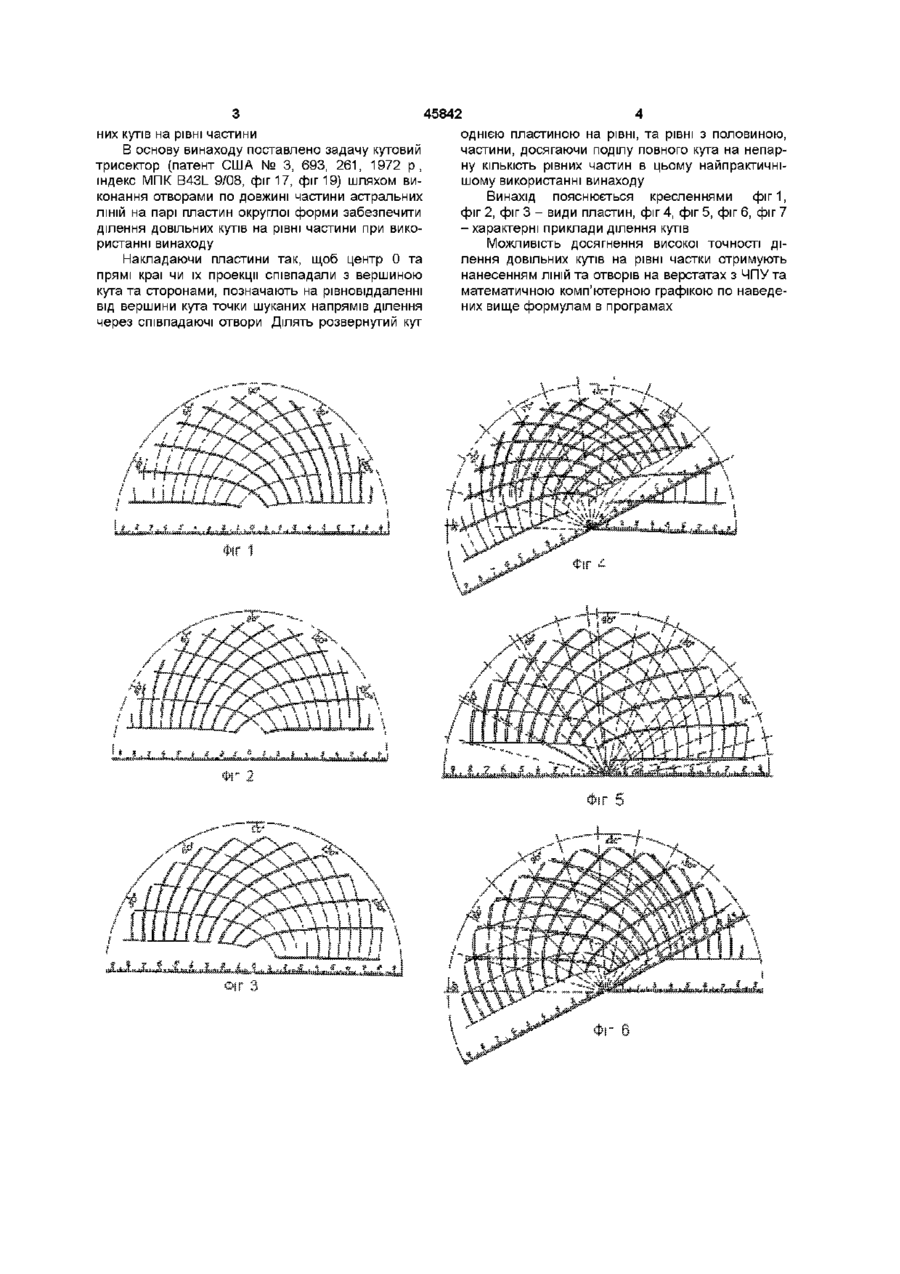

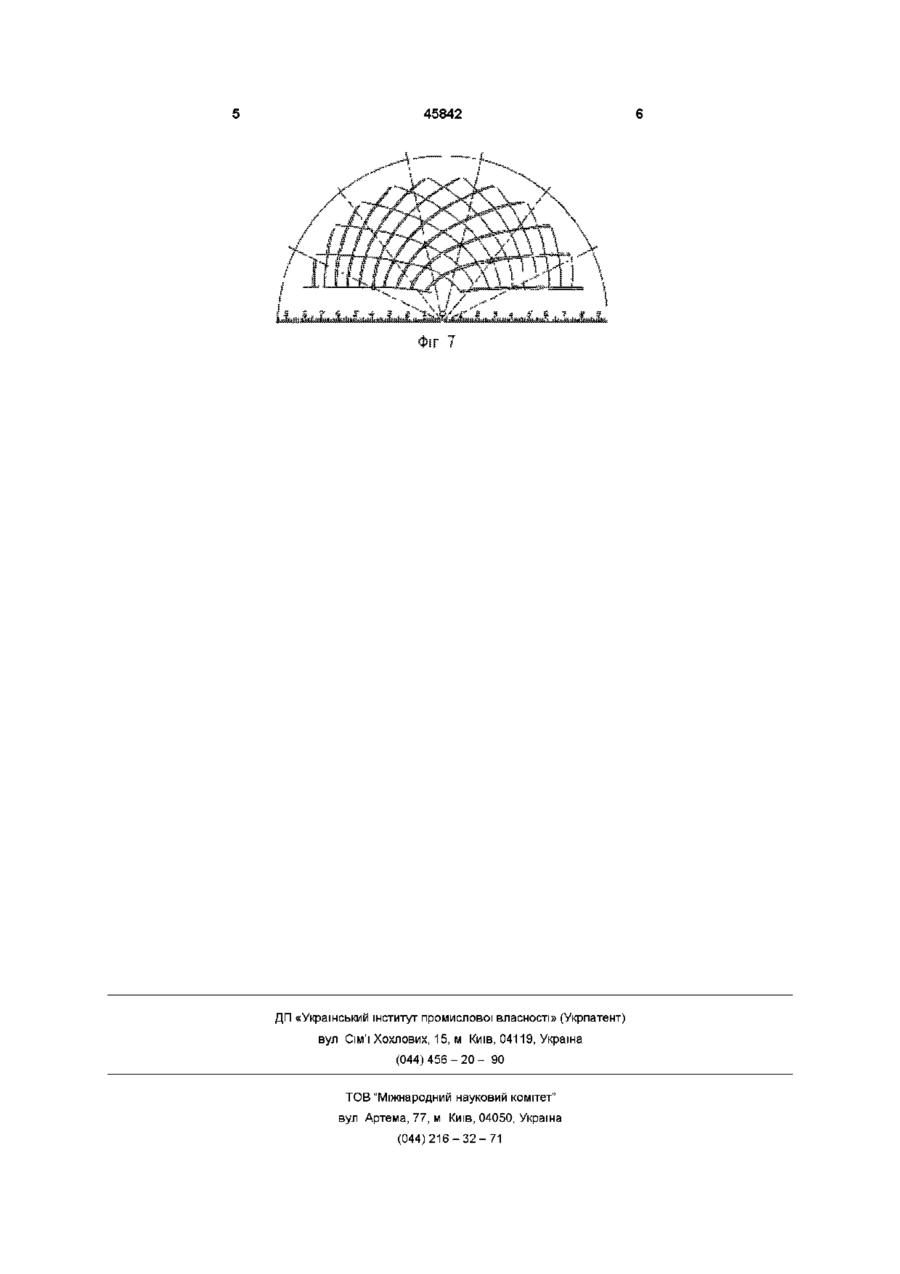

Багатосеїсгор, який має форму округлих пластин, градуйованих в мірах одиниці кута по дузі та в мірах одиниці довжини по діаметру, з нанесеними астральними ЛІНІЯМИ, дугами кіл, який відрізняється тим, що по довжині частини астральних ЛІНІЙ нанесені отвори, які, перетинаючись на парі пластин, утворюють отвори нанесення точок в напрямах ділення довільного кута на число частин більше трьох Винахід відноситься до креслярських інструментів ділення довільно даних кутів на рівні, та рівні з половиною частини при рішенні геометричних і тригонометричних задач, використовується в конструкторських, проектних працях в різних галузях науки і техніки, де виконується ділення кутів на частини Переважно багатосектором користуються в креслярських, проектних працях в процесі розмічення та виготовлення об'єктів з кутовою симетрією, наприклад, шестерень, зірочок, фрез, дискових пил, художніх орнаментів, ювелірних виробів, тощо Відома множина механічних приладів ділення кутів на частини Прилад ділення довільно даних кутів на три рівні частини називають трисектором Простіший трисектор з щільного паперу, картону, металічної пластини в вигляді прямокутників з півколом описаний в Занимательной геометрии, Я И Перельман, М ,1950, с 227 Найближчий аналог (прототип) (патент США № 3, 693, 261 в 1972 р на фіг 17, фіг 19, індекс МПК B43L 9/08) має вигляд прозорої округлої форми пластини, зв'язаної в центрі з ЛІНІЙКОЮ, градуйованою в мірах одиниці кута по дузі та в мірах одиниці довжини по діаметру з нанесеними дугами кіл, діаграмами руху вершини кута пластини трисектора в формі літери Т, для ділення розвернутих кутів на рівні частини, числом від 2 до 12 та повних кутів на парну КІЛЬКІСТЬ до 24 включно Рівень науки та техніки до 1999 р перешкоджав одержанню багатосектора механічного пристрою ділення довільних кутів на рівні частки тому, що були невідомі астральні лінії та їх властивості перетинатися в шуканих напрямах поділу довільних кутів Спосіб побудови аст кіл описаний в російському патенті № 2002638 в 1995 р Словесно астральні лінії визначені в українському патенті № 22236А в 1998 р а їх математичні рівняння стали ВІДОМІ В 2001 р Ці рівняння в А Р= Ф а з паралельполярних координатах ? 2п А Р= , де р - полярний радіусною 2sm- Ф 2п + 1 вектор, ф - полярний кут, А - параметр ЛІНІЙ та, параметрична форма в декартових координатах ральних ЛІНІЙ циркулем, та ЛІНІЙКОЮ методом пар , а з паралельною 00 ю де Н, Д - хорди, що рівнянь 2 2 2 fl1=J2R -2(R -A ) де п - поряд ковий номер лінії від променя чи паралельно , знак + чи - для X, У визначається чвертю координат, КІЛЬКІСНО підтверджують точність ділення довіль 45842 них кутів на рівні частини В основу винаходу поставлено задачу кутовий трисектор (патент США № 3, 693, 261, 1972 р, індекс МПК B43L 9/08, фіг 17, фіг 19) шляхом виконання отворами по довжині частини астральних ЛІНІЙ на парі пластин округлої форми забезпечити ділення довільних кутів на рівні частини при використанні винаходу Накладаючи пластини так, щоб центр 0 та прямі краї чи їх проекції співпадали з вершиною кута та сторонами, позначають на рівновіддаленні від вершини кута точки шуканих напрямів ділення через співпадаючі отвори Ділять розвернутий кут однією пластиною на рівні, та рівні з половиною, частини, досягаючи поділу повного кута на непарну КІЛЬКІСТЬ рівних частин в цьому найпрактичнішому використанні винаходу Винахід пояснюється кресленнями фіг 1, фіг 2, фіг 3 - види пластин, фіг 4, фіг 5, фіг 6, фіг 7 -характерні приклади ділення кутів Можливість досягнення високої точності ділення довільних кутів на рівні частки отримують нанесенням ЛІНІЙ та отворів на верстатах з ЧПУ та математичною комп'ютерною графікою по наведених вище формулам в програмах 45842 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
