B61C 5/00 — Тепловози і моторні вагони з двигуном внутрішнього згоряння або газовою турбіною

Номер патенту: 23384

Опубліковано: 31.08.1998

Автори: Ткаченко Іван Федорович, Кущенко Олександр Володимирович, Шманев Юрій Анатолійович, Куликов Юрій Андрійович, Лахно Валерій Анатолійовіч

МПК: B61C 5/00

Мітки: гальмо, локомотива, електродинамічне

Формула / Реферат:

Электродинамический тормоз локомотива, содержащий тормозные резисторы и вентиляторы охлаждения, отличающийся тем, что в нем размещен аккумулятор теплоты, представляющий собой емкость, оснащенную электрическими устройствами, анодами и катодами, количество которых может изменяться, с системой регулирования, для отвода тепловой энергии от электродинамического тормоза, и позволяющим осуществлять электролиз воды в баке-аккумуляторе.

Номер патенту: 19351

Опубліковано: 25.12.1997

Автор: Спінєєв Анатолій Костянтинович

МПК: B61C 5/00, F01P 5/02, B60K 11/00, B61C 17/00 ...

Мітки: пристрій, охолоджувальний, тепловоза

Формула / Реферат:

1. Охлаждающее устройство тепловоза, содержащее установленные вдоль стены кузова панели радиатора и расположенные за ними вентиляторные блоки с вентиляторами центробежного типа и с воздуховодами с внутренней поверхностью в виде осесимметричного конфузора, обращенного в сторону панелей радиаторов, отличающееся тем, что каждый вентиляторный блок снабжен элементами качения, взаимодействующими с поперечной направляющей, которая установлена в...

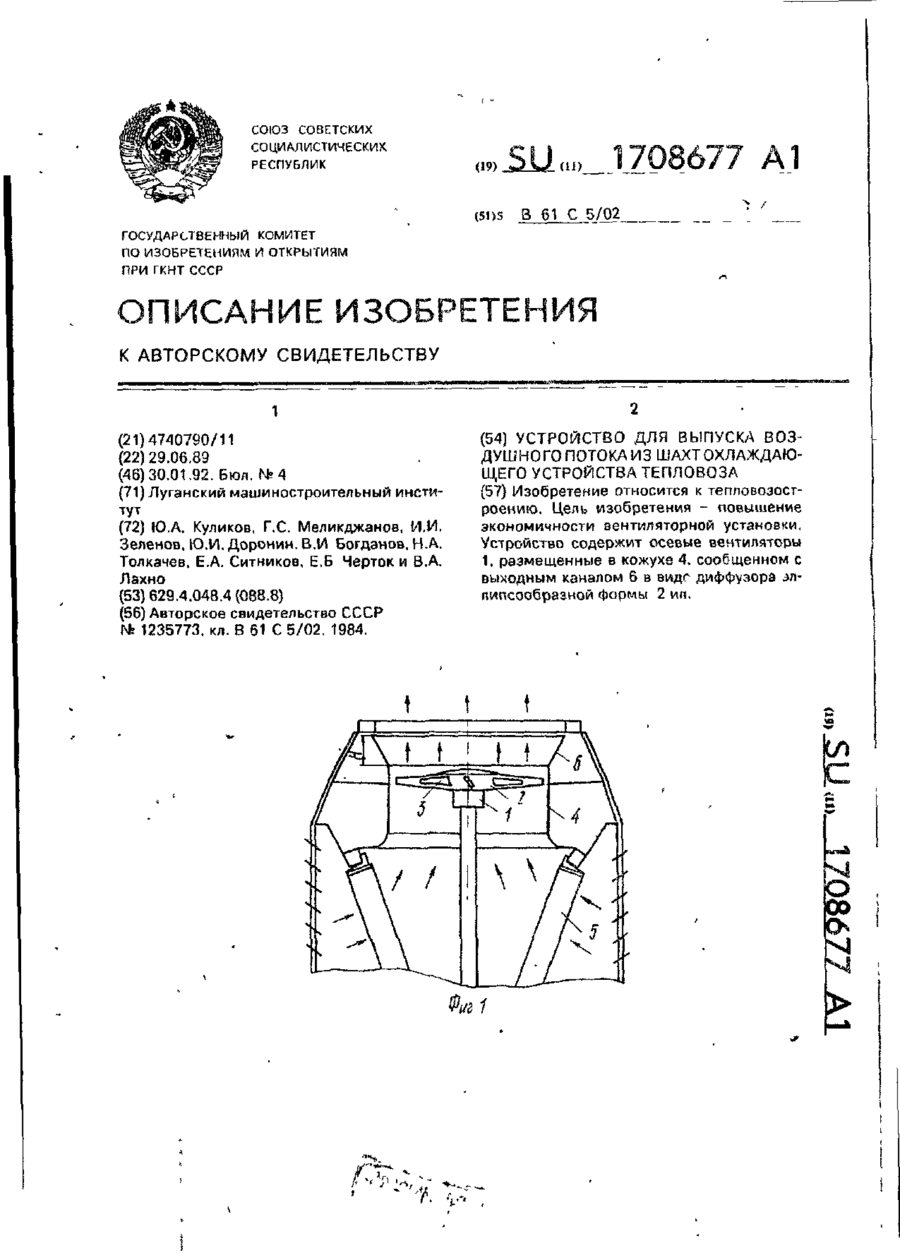

Номер патенту: 16125

Опубліковано: 29.08.1997

Автори: Сітніков Євген Алексійович, Доронін Юрій Іванович, Зеленов Іван Іванович, Лахно Валерій Анатолійовіч, Мелікджанов Георгій Сергійовіч, Черток Євсій Борисовіч, Богданов Віктор Іванович, Куликов Юрій Андрійович, Толкачев Миколай Олександрович

МПК: B61C 5/00

Мітки: охолоджуючого, тепловоза, випуску, шахт, пристрою, пристрій, повітряного, потоку

Формула / Реферат:

Устройство для выпуска воздушного потока из шахт охлаждающего устройства тепловоза, содержащее по крайней мере два выходных канала диффузорной формы, нижнее основание которых выполнено в виде круга с диаметром, равным диаметру кожуха вентилятора, и выпускные жалюзи, отличающееся тем, что, с целью повышения экономичности вентиляторной установки, выходной какал в верхней части выполнен эллипсообразным, причем большие оси эллипсов расположены в...

Номер патенту: 15508

Опубліковано: 30.06.1997

Автори: Куликов Юрій Андрійович, Найш Наум Михайлович, Коваль Василь Карпович, Титов Леонід Петрович, Лахно Валерій Анатолійовіч, Богданов Віктор Іванович

МПК: B61C 5/00, F28D 7/00, F28D 9/00 ...

Мітки: радіатор

Формула / Реферат:

(57) Радиатор для охлаждения силовой установки тепловозов, содержащий оребренный общими пластинами пучок плоских труб, расположенных в шахматном порядке и установленных между трубными коробками с боковыми щитками и коллекторами, отличающийся тем, что оребряющие пластины выполнены профилированными с чередованием выступов и впадин с острыми вершинами и одинакового размера в осевом направлении, смежные пластины установлены с образованием между...

Номер патенту: 10714

Опубліковано: 25.12.1996

Автори: Ткаченко Іван Федорович, Куликов Юрій Андрійович, Лахно Валерій Анатолійовіч, Шманев Юрій Анатолійович, Кущенко Олександр Володимирович

МПК: B61C 5/00

Мітки: установка, тепловозу, теплоенергетична

Формула / Реферат:

Теплоэнергетическая установка тепловоза, имеющего электродинамический тормоз, содержа­щая двигатель внутреннего сгорания, систему ох­лаждения, включающую водовоздушные секции радиатора, насосы для циркуляции горячих тепло­носителей, вентиляторы с электрическим приво­дом для циркуляции горячих теплоносителей, вентиляторы с электрическим приводом для цир­куляции охлаждающего воздуха, отличающаяся тем, что в пей размещен аккумулятор тепла,...

Номер патенту: 10713

Опубліковано: 25.12.1996

Автори: Сьомін Дмитро Олександрович, Лахно Валерій Анатолійовіч, Куликов Юрій Андрійович, Бугаєнко Віктор Васильович, Кущенко Олександр Володимирович, Шманев Юрій Анатолійович

МПК: B61C 5/00

Мітки: охолоджуючий, пристрій, тепловозу

Формула / Реферат:

Охлаждающее устройство тепловоза, имею­щего электродинамический тормоз, содержащее водовоздушные секции радиатора, насосы для цир­куляции горячих теплоносителей, вентиляторы с электрическим приводом для циркуляции охлаж­дающего воздуха отличающееся тем, что в нем размещен аккумулятор теплоты, представляющий собой емкость, с установленным в ней теплообмен­ником, подсоединенным к выпускному патрубку дизеля через вихревой клапан, а также...

Номер патенту: 6443

Опубліковано: 29.12.1994

Автор: Спінєєв Анатолій Констянтинович

МПК: B61C 5/00

Мітки: камера, локомотива, холодильна

Формула / Реферат:

(57) 1. Холодильная камера локомотива, содержащая радиаторы, установленные под углом друг к другу в полости образованной внутренними и наружными стенками кузова локомотива, которыми ограничены два воздуховода с отдельными перекрываемыми воздухозаборными отверстиями в наружной стенке кузова для подвода воздуха к соответствующим радиаторам, перегородку, ограничивающую воздуховоды и в нижней части образованный радиаторами канал, и размещенный...

Номер патенту: 6442

Опубліковано: 29.12.1994

Автор: Спінєєв Анатолій Констянтинович

МПК: B61C 5/00

Мітки: шахт, пристрій, перекриваючий, холодильника

Формула / Реферат:

(57) Перекрывающее устройство шахты холодильника тепловоза, содержащее диффузорную раму с обтекателем в ее полости и размещенные над ней поворотные створки, связанные с приводом их вертикального перемещения, смонтированным в полости обтекателя, отличающееся тем, что на диффузорной раме и обтекателе смонтированы кольцевые элементы с вертикальными стенками, имеющими вертикальные прорези, в которых посредством осей установлены поворотные...

Номер патенту: 6685

Опубліковано: 29.12.1994

Автори: Богданов Віктор Іванович, Лахно Валерій Анатолійовіч, Куликов Юрій Андрійович, Аббас Альва Сакієр

МПК: B61C 5/00

Мітки: тепловоза, охолоджуючий, пристрій

Формула / Реферат:

(57)   1. Охлаждающее устройство тепловоза, содержащее боковые жалюзи, фильтрую­щие решетки, вентиляторную установку на­гнетательного типа, выходной канал в виде диффузора, прикрепленного к кожуху венти­лятора, и верхние жалюзи, отличающееся   тем, что оно снабжено улавливающим устройством, установленным над диффузо­ром и включающим в себя дополнительный диффузор, установленный с возможностью вертикального перемещения, образуя коль­цевой...

Номер патенту: 4594

Опубліковано: 28.12.1994

Автор: Винник Семен Петрович

МПК: B61C 5/00

Мітки: засобу, транспортного, установки, капоту, люці, глушника, пристрій

Формула / Реферат:

(57) Устройство для установки глушителя в люке капота транспортного средства, содержащее закрепленную по контуру люка рамку с опорными поверхностями для закрепления кронштейнов глушителя, имеющих продольные прорези для крепежных элементов, отличающееся тем, что оно снабжено промежуточными L-образными элементами с вертикальными и поперечными прорезями на соответствующих полках, закрепленными на опорных поверхностях рамки, которые расположены...
