F03C — Гідравлічні двигуни об’ємного витіснення

Номер патенту: 18827

Опубліковано: 25.12.1997

Автори: Воєвода Лілія Віталіївна, Аврунін Григорій Аврамович, Юров Юрій Михайлович, Гордєєв Віктор Владіміровіч, Жерняк Анатолій Іванович, Харченко Віталій Петрович

МПК: F04B 1/00, F03C 1/00

Мітки: розподільник, цапфений

Формула / Реферат:

Цапфенный распределитель двухрядной радиально-поршневой гидромашины однократного действия, содержащий выполненные в цапфе и разделенные перемычками два ряда распределительных окон высокого и низкого давления, при этом окна высокого давления каждого ряда расположены оппозитно одно другому относительно нейтральной плоскости, проходящей через центр перемычек, два кольцевых коллектора высокого и низкого давления, каждый из которых снабжен...

Номер патенту: 18858

Опубліковано: 25.12.1997

Автор: Д'ячков Борис Іванович

МПК: F03C 1/00

Мітки: ексцентриковий, гідромотор, радіально-поршневий

Формула / Реферат:

Радиально-поршневой эксцентриковый гидромотор, содержащий корпус с пятью расположенными расточками в одном ряду, в каждой из которых с образованием рабочей камеры установлены поршень и шатун, соединенные с образованием сферического шарнира, причем шатун снабжен опорной поверхностью с камерой гидростатической разгрузки, ограниченной уплотнительным пояском и соединенной каналами в шатуне и поршне с рабочей камерой для взаимодействия с...

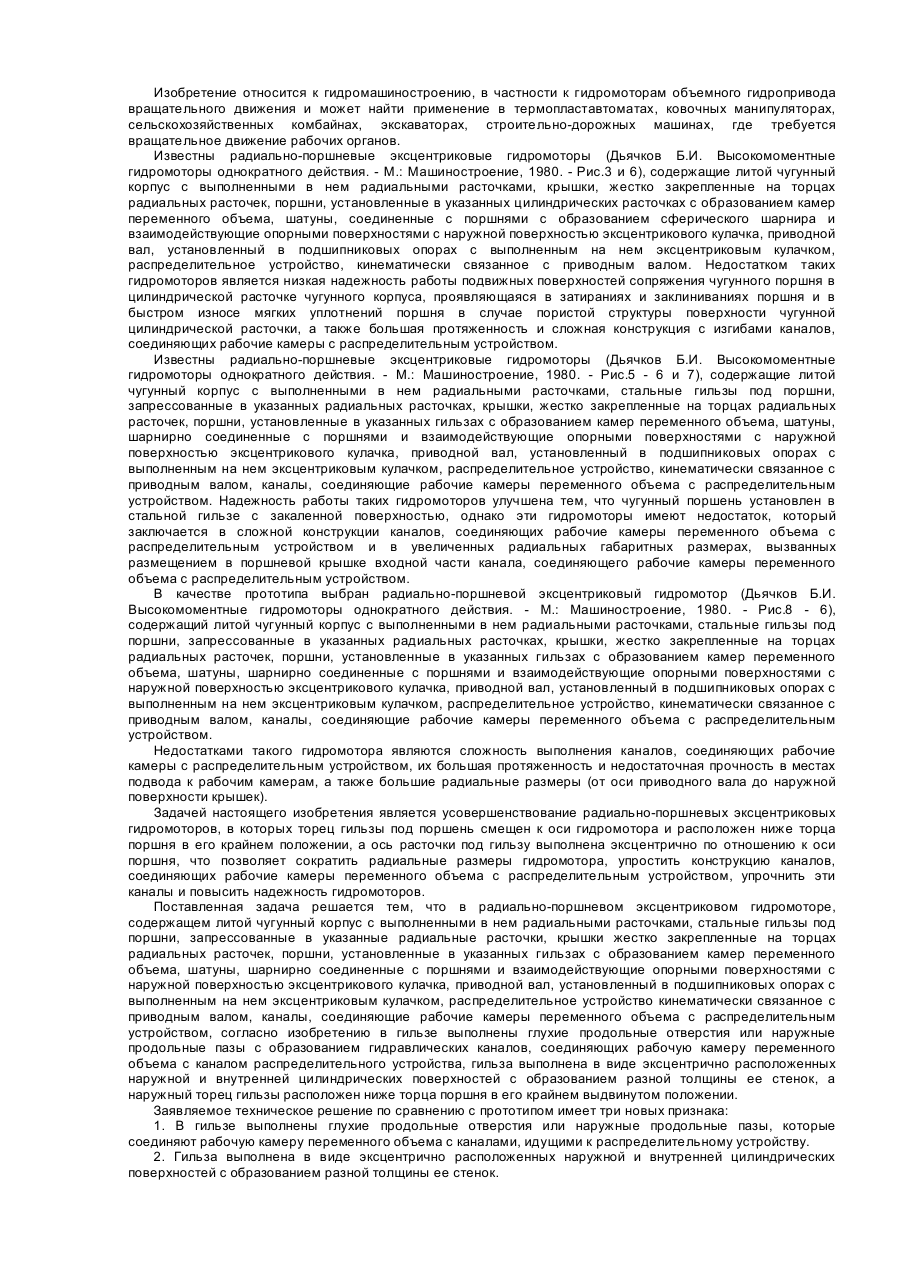

Номер патенту: 20514

Опубліковано: 15.07.1997

Автор: Д'ячков Борис Іванович

МПК: F03C 1/00

Мітки: ексцентриковий, гідромотор, радіально-поршневий

Формула / Реферат:

1. Радиально-поршневой эксцентриковый гидромотор, содержащий литой чугунный корпус с выполненными в нем радиальными расточками, стальные гильзы под поршни, установленные в указанных радиальных расточках, крышки, жест­ко закрепленные на торцах радиальных расточек, поршни, установленные в указанных гильзах с об­разованием рабочих камер переменного объема, шатуны, шарнирно соединенные с поршнями и взаимодействующие опорными поверхностями с...

Номер патенту: 15481

Опубліковано: 30.06.1997

Автор: Воробійов Анатолій Леонідович

МПК: F03C 2/00

Мітки: двигун, електрогідравлічний

Формула / Реферат:

1. Электрогидравлический двигатель, содержащий корпус, выполненный в виде цилиндра с установленным внутри него концентрично на валу ротором, торцовыми крышками с каналами подвода и отвода рабочей жидкости, и электроды, соединенные с источником напряжения, отличающийся тем, что он снабжен формирователем импульсов, выполненным в виде закрытой камеры, разделенной, на две части, между которыми расположена разрядная камера с упруго-деформируемыми...

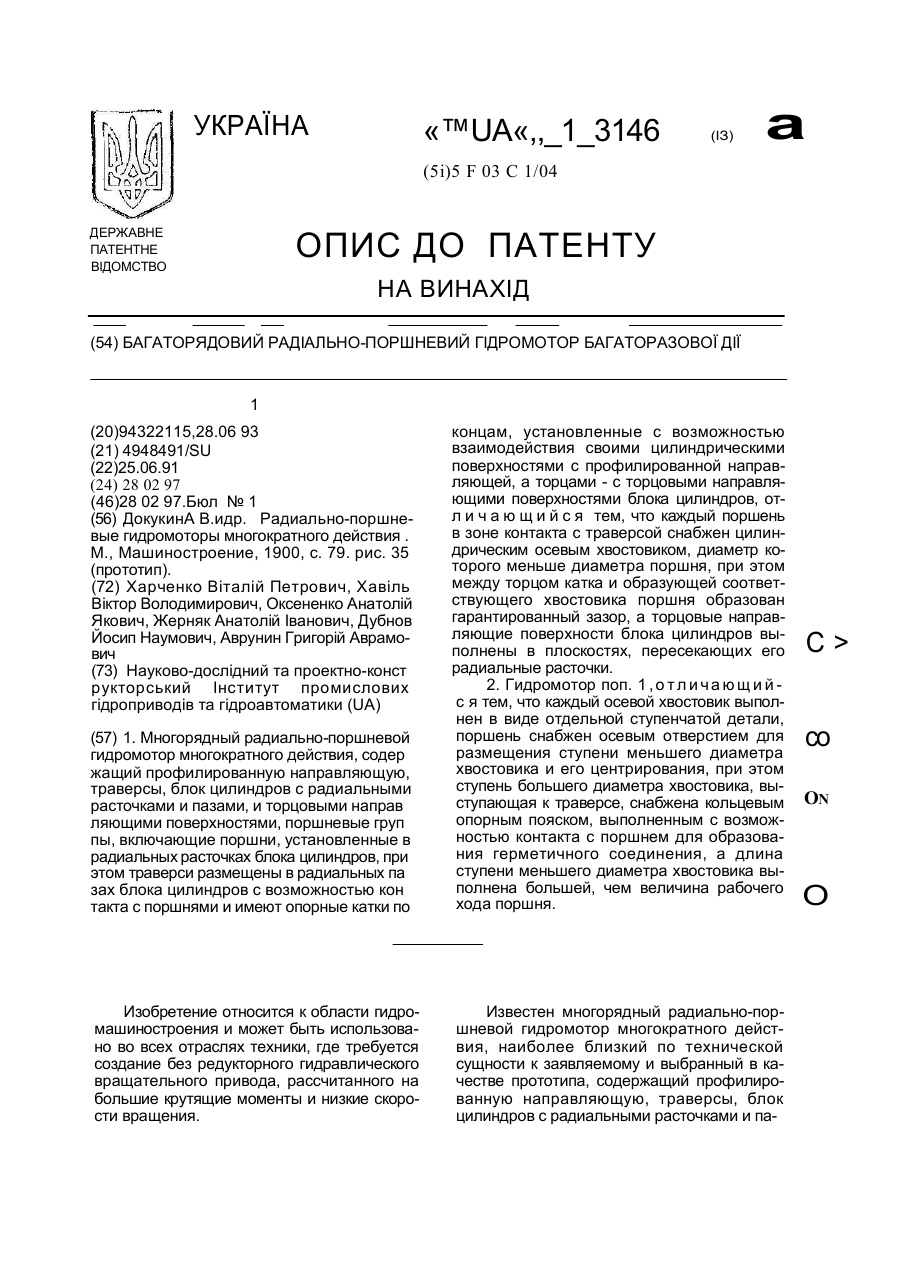

Номер патенту: 13146

Опубліковано: 28.02.1997

Автори: Оксененко Анатолій Якович, Хавіль Віктор Володимирович, Жерняк Анатолій Іванович, Харченко Віталій Петрович, Дубнов Йосип Наумович, Аврунін Григорій Аврамович

МПК: F03C 1/00

Мітки: гідромотор, багаторазової, радіально-поршневий, багаторядовий, дії

Формула / Реферат:

(57)1. Многорядный радиально-поршневой гидромотор многократного действия, содержащий профилированную направляющую, траверсы, блок цилиндров с радиальными расточками и пазами, и торцовыми направляющими поверхностями, поршневые группы, включающие поршни, установленные в радиальных расточках блока цилиндров, при этом траверси размещены в радиальных пазах блока цилиндров с возможностью контакта с поршнями и имеют опорные катки поконцам,...

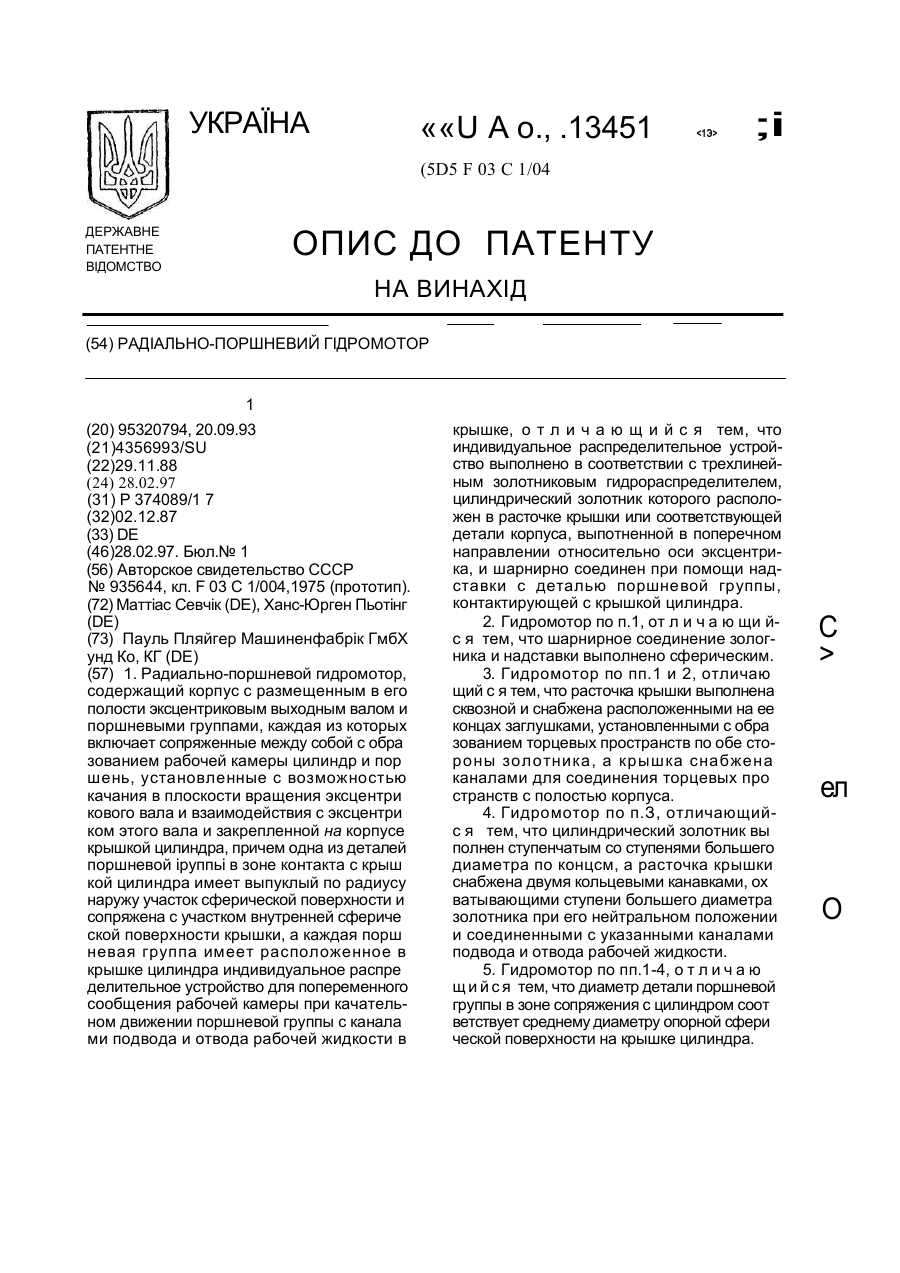

Номер патенту: 13451

Опубліковано: 28.02.1997

Автори: Маттіас Севчік, Ханс-Юрген Пьотінг

МПК: F03C 1/00

Мітки: гідромотор, радіально-поршневий

Формула / Реферат:

Номер патенту: 7550

Опубліковано: 29.09.1995

Автори: Аврунін Григорій Аврамович, Жерняк Анатолій Іванович, Юров Юрій Михайлович, Харченко Віталій Петрович, Бельферман Леонід Мойсейович

МПК: F03C 1/00

Мітки: радіально-поршневий, гідромотор, багаторазової, дії

Формула / Реферат:

Радиально-поршневой гидромотор много­кратного действия, содержащий блок цилиндров с центрально расположенным отверстием для раз­мещения выходного вала с двумя профилирован­ными кулачками, имеющий открытые в указанное отверстие радиальные расточки и пазы для размения поршневых групп, каждая из которых включает поршень и установленную с возможно­стью контакта с ним траверсу, имеющую по обе стороны от зоны контакта по два последовательно...

Номер патенту: 7552

Опубліковано: 29.09.1995

Автори: Пашкін Микола Михайлович, Юров Юрій Михайлович, Аврунін Григорій Аврамович

МПК: F04B 1/00, F03C 1/00

Мітки: дворядної, гідромашини, цапфений, розподільник, радіально-поршневої

Формула / Реферат:

Цапфенный распределитель двухрядной радиально-поршневой гидромашины однократного действия, содержащий выполненные в цапфе и разделенные перемычками два ряда распредели­тельных окон высокого и низкого давления для попе­ременного сообщения цилиндров гидромашины с кольцевыми коллекторами высокого и низкого дав­ления, сообщенными с магистралями гидросистемы, и две разгрузочные канавки, каждая из которых со­общена с одним из коллекторов, причем...

Номер патенту: 7551

Опубліковано: 29.09.1995

Автори: Аврунін Григорій Аврамович, Мороз Ірина Іванівна, Кривцов Віктор Савелійович, Бажин Ігор Іванович

МПК: F03C 1/00

Мітки: цапфений, розподільник, гідромотора

Формула / Реферат:

Цапфенный распределитель гидромотора од­нократного действия, с двумя рядами поршней, со­держащий два разделенных уплотнительными перемычками ряда распределительных окон высо­кого и низкого давления для попеременного сооб­щения цилиндров гидромотора с кольцевыми коллекторами высокого и низкого давления, при­чем ширина распределительных окон первого ря­да, близлежащих к кольцевым коллекторам, выполнена большей, чем ширина окон второго ря­да, и...

Номер патенту: 6888

Опубліковано: 31.03.1995

Автори: Демешко Микола Григорович, Лисенко Сергій Володимирович, Качанов Юрій Федорович, Ткаченко Валентин Олександрович, Хоманько Олександр Сергійович

МПК: F16H 39/00, F03C 1/00

Мітки: об'ємна, гідропередача

Формула / Реферат:

(57) 1. Объемная гидропередача, содержащая реверсивные насос переменной производительности с сервоцилиндрами и управляющим распределителем и гидромотор с переливным клапаном и распределителем, сообщающим через последний его входи выход со сливом силовые гидролинии, сообщающие насос и гидромотор между собой по замкнутой схеме, силовые предохранительные клапаны, выходы которых сообщены со сливом и через обратные клапаны с сервоцилиндрами и...

Номер патенту: 1023

Опубліковано: 30.12.1993

Автори: Яцкул Вікторія Михайлівна, Григор'єв Володимир Павлович, Хоманько Олександр Сергійович, Качанов Юрій Федорович, Черемісов Генадій Павлович, Золотаревський Леонід Генадійович, Ткаченко Валентин Олександрович, Гречанюк Федір Теодорович, Бугреєв Гарій Васильович

МПК: F01B 3/00, F03C 1/00, F04B 1/20 ...

Мітки: передачі, контуром, гідромотор, замкнутим, реверсивний

Формула / Реферат:

1. РЕВЕРСИВНЫЙ ГИДРОМОТОР ДЛЯ ПЕРЕДАЧИ С ЗАМКНУТЫМ КОНТУРОМ, содержащий размещенные в крышке блока цилиндров каналы подвода и отвода рабочей жидкости, переливной клапан, установленный в сливной линии, два предохранительных клапана, каждый из которых установлен в одном из каналов подвода и отвода, и клапан ИЛИ, имеющий размещенные в его корпусе золотниковые запорные элементы и торцовые управляющие полости, причем каждый канал подвода и отвода...
