Об’ємна гідропередача
Номер патенту: 6888
Опубліковано: 31.03.1995
Автори: Лисенко Сергій Володимирович, Ткаченко Валентин Олександрович, Качанов Юрій Федорович, Демешко Микола Григорович, Хоманько Олександр Сергійович
Формула / Реферат
(57) 1. Объемная гидропередача, содержащая реверсивные насос переменной производительности с сервоцилиндрами и управляющим распределителем и гидромотор с переливным клапаном и распределителем, сообщающим через последний его входи выход со сливом силовые гидролинии, сообщающие насос и гидромотор между собой по замкнутой схеме, силовые предохранительные клапаны, выходы которых сообщены со сливом и через обратные клапаны с сервоцилиндрами и систему подпитки с насосом, фильтром на его входе и напорной гидролинией, подключенной к управляющему распределителю и через обратные клапаны - к силовым гидролиниям, при этом распределитель гидромотора размещен в отверстии его задней крышки, отличающаяся тем, что переключающий элемент распределителя гидромотора выполнен в виде двух идентичных симметрично расположенных подпружиненных относительно крышки частей с глухим осевым ступенчатым отверстием, а запорный орган переливного клапана расположен в том же отверстии крышки, выполнен в виде двух идентичных симметрично расположенных частей, подпружиненных между собой, и образующих запорные кромки с отверстием переключающего элемента распределителя, при этом диаметр уплотняющей поверхности переключающего элемента распределителя равен диаметру отверстия в крышке, минимальное расстояние между частями этого элемента фиксирована, а в частях распределителя и клапана выполнены каналы.
2. Гидропередача по п.1, отличающаяся тем, что каналы каждой части переключающего элемента распределителя выполнены в зоне ступени малого диаметра отверстия и радиальными, а на соприкасающихся торцах частей выполнены радиальные пазы, каналы в каждой части запорного органа клапана выполнены на наружной поверхности в виде сквозных продольных пазов, сами части размещены в ступенях большого диаметра отверстий частей переключающего элемента и образуют запорные кромки со ступенями малого диаметра.
3. Гидропередача по п.1, отличающаяся тем, что каналы в каждой части переключающего элемента распределителя выполнены на наружной уплотняющей поверхности в виде глухих продольных пазов, открытых к оси симметрии, распределитель снабжен стержнем, расположенным в ступенях малого диаметра отверстия и фиксирующим минимальное расстояние между частями переключающего элемента, части запорного органа клапана размещен между частями переключающего элемента, снабжены осевым отверстием, образующим со стержнем кольцевой канал, образуют запорную кромку со ступенью большого диаметра отверстия переключающего элемента, а наружный уплотняющий диаметр частей запорного органа равен диаметру отверстия в крышке гидромотора.
Текст

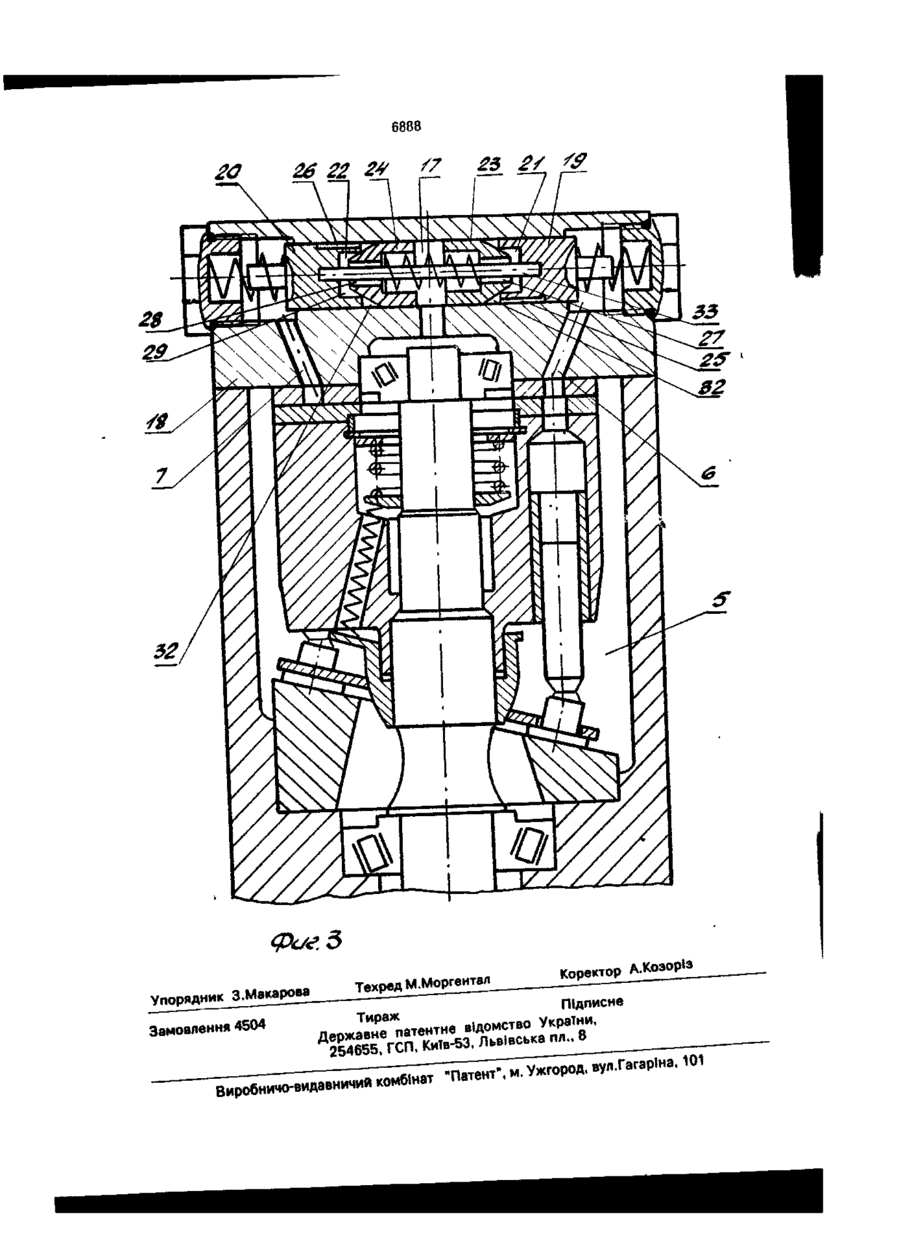

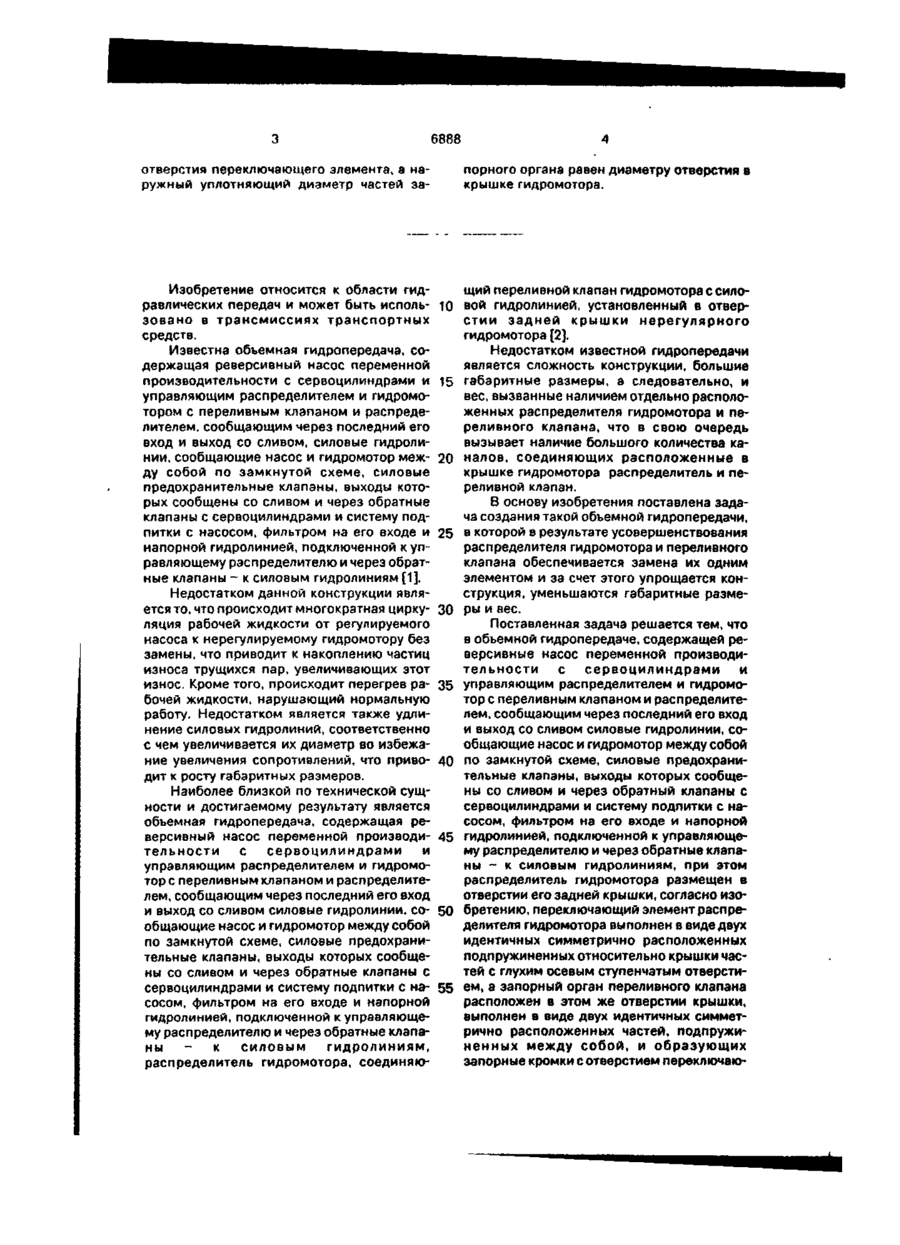

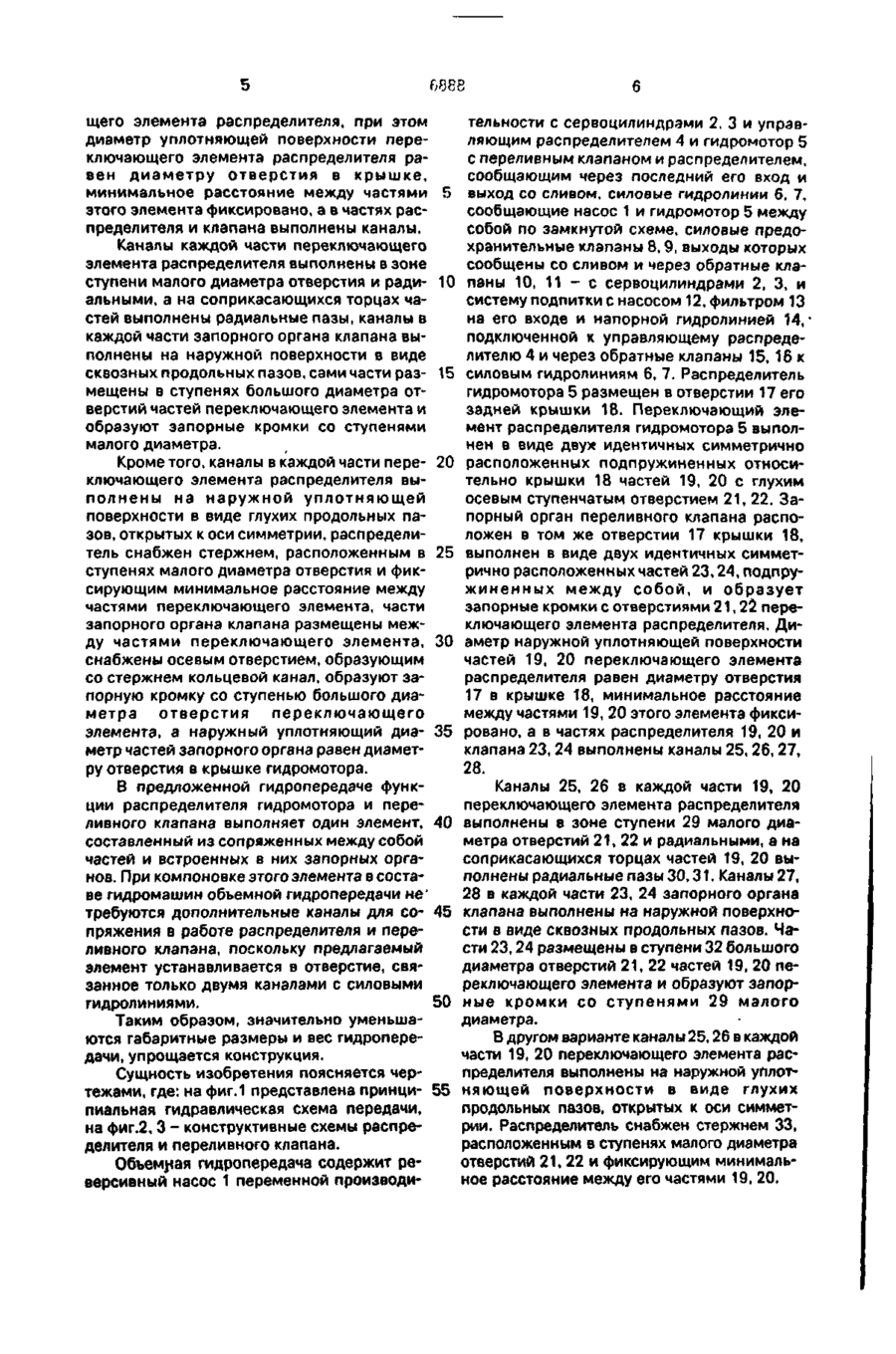

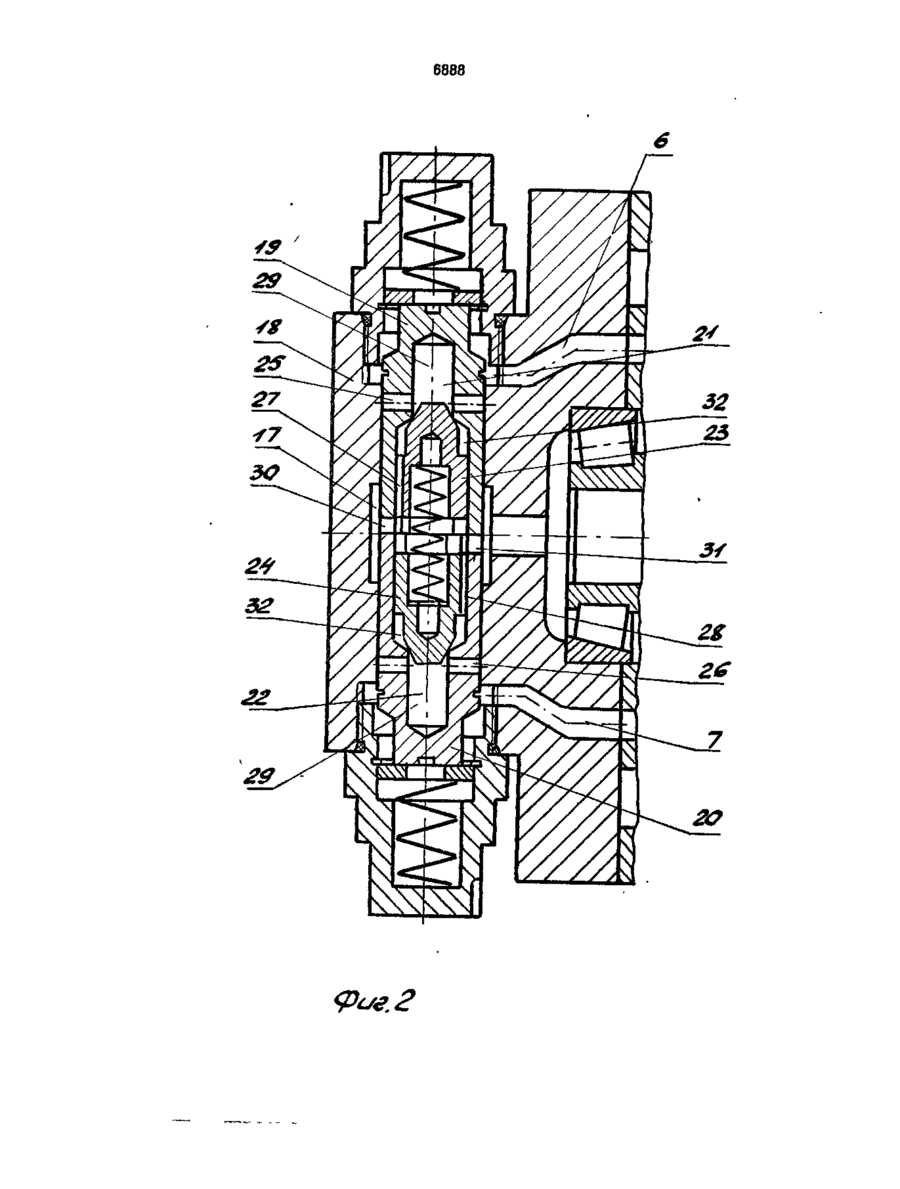

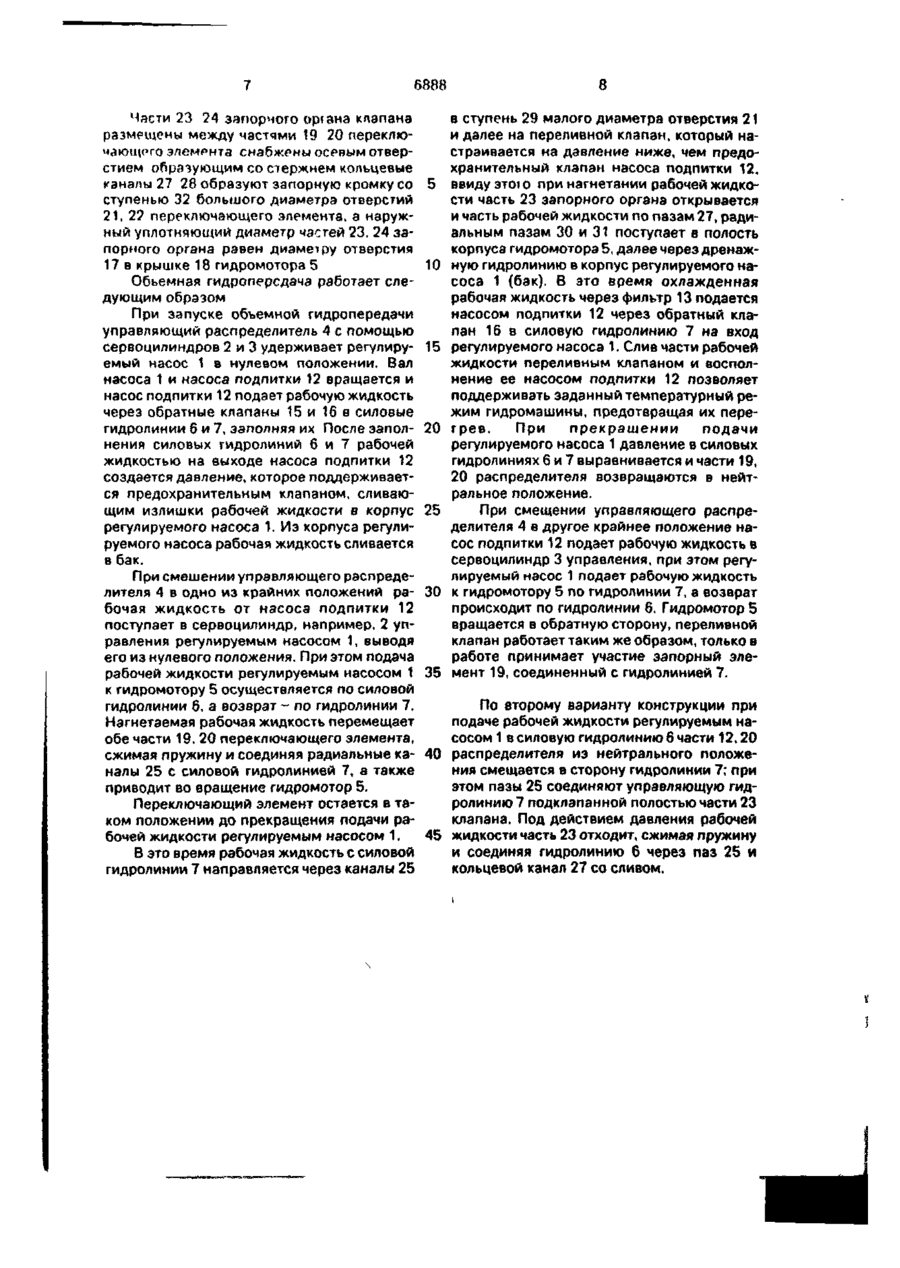

1. Объемная гидропередача, содержащая реверсивные насос переменной производительности с сервоцилиндрами и управляющим распределителем и гидромотор с переливным клапаном и распределителем, сообщающим через последний его вход и выход со сливом силовые гидролинии, сообщающие насос и гидромотор между собой по замкнутой схеме, силовые предохранительные клапаны, выходы которых сообщены со сливом и через обратные клапаны с сервоцилиндрами и систему подпитки с насосом, фильтром на его входе и напорной гидролинией, подключенной к управляющему распределителю и через обратные клапаны - к силовым гидролиниям, при этом распределитель гидромотора размещен в отверстии его задней крышки, о т л и ч а ю щ а я с я тем, что переключающий элемент распределителя гидромотора выполнен в виде двух идентичных симметрично расположенных подпружиненных относительно крышки частей с глухим осевым ступенчатым отверстием, а запорный орган перелив ного клапана расположен в том же отверстии крышки, выполнен в виде двух идентичных симметрично расположенных частей, подпружиненных между собой, и образующих запорные кромки с отверстием переключающего элемента распределителя, при этом диаметр уплотняющей поверхности переключающего элемента распределителя равен диаметру отверстия в крышке, минимальное расстояние между частями этого элемента фиксирована, а в частях распределителя и клапана выполнены каналы. 2. Гидропередача п о п . 1 , о т л и ч а ю щ а я с я тем, что каналы каждой части переключающего элемента распределителя выполнены в зоне ступени малого диаметра отверстия и радиальными, а на соприкасающихся торцах частей выполнены радиальные пазы, каналы в каждой части запорного органа клапана выполнены на наружной поверхности в виде сквозных продольных пазов, сами части размещены в ступенях большого диаметра отверстий частей переключающего элемента и образуют запорные кромки со ступенями малого диаметра. 3. Гидропередача по п.1, о т л и ч а ю щ а я с я тем, что каналы в каждой части переключающего элемента распределителя выполнены на наружной уплотняющей поверхности в виде глухих продольных пазов, открытых к оси симметрии, распределитель снабжен стержнем, расположенным в ступенях малого диаметра отверстия и фиксирующим минимальное расстояние между частями переключающего элемента, части запорного органа клапана размещен между частями переключающего элемента, снабжены осевым отверстием, образующим со стержнем кольцевой канал, образуют запорную кромку со ступенью большого диаметра С > 00 00 со о 6888 отверстия переключающего элемента, а наружный уплотняющий диаметр частей за порного органа равен диаметру отверстия в крышке гидромотора. Изобретение относится к области гидравлических передач и может быть исполь- ю зовано в трансмиссиях транспортных средств. Известна объемная гидропередача, содержащая реверсивный насос переменной производительности с сервоцилиндрами и 15 управляющим распределителем и гидромотором с переливным клапаном и распределителем, сообщающим через последний его вход и выход со сливом, силовые гидролинии, сообщающие насос и гидромотор меж- 20 ду собой по замкнутой схеме, силовые предохранительные клапаны, выходы которых сообщены со сливом и через обратные клапаны с сервоцилиндрами и систему подпитки с насосом, фильтром на его входе и 25 напорной гидролинией, подключенной к управляющему распределителю и через обратные клапаны - к силовым гидролиниям [1]. Недостатком данной конструкции является то, что происходит многократная цирку- 30 ляция рабочей жидкости от регулируемого насоса к нерегулируемому гидромотору без замены, что приводит к накоплению частиц износа трущихся пар, увеличивающих этот износ. Кроме того, происходит перегрев ра- 35 бочей жидкости, нарушающий нормальную работу. Недостатком является также удлинение силовых гидролиний, соответственно с чем увеличивается их диаметр во избежание увеличения сопротивлений, что приво- 40 дит к росту габаритных размеров. Наиболее близкой по технической сущности и достигаемому результату является объемная гидропередача, содержащая реверсивный насос переменной производи- 45 тельности с сервоцилиндрами и управляющим распределителем и гидромотор с переливным клапаном и распределителем, сообщающим через последний его вход и выход со сливом силовые гидролинии, со- 50 общающие насос и гидромотор между собой по замкнутой схеме, силовые предохранительные клапаны, выходы которых сообщены со сливом и через обратные клапаны с сервоцилиндрами и систему подпитки с на- 55 сосом, фильтром на его входе и напорной гидролинией, подключенной к управляющему распределителю и через обратные клапаны к силовым гидролиниям, распределитель гидромотора, соединяю щий переливной клапан гидромотора с силовой гидролинией, установленный в отверстии задней крышки нерегулярного гидромотора [23. Недостатком известной гидропередачи является сложность конструкции, большие габаритные размеры, а следовательно, и вес, вызванные наличием отдельно расположенных распределителя гидромотора и переливного клапана, что в свою очередь вызывает наличие большого количества каналов, соединяющих расположенные в крышке гидромотора распределитель и переливной клапан. В основу изобретения поставлена задача создания такой объемной гидропередачи, в которой в результате усовершенствования распределителя гидромотора и переливного клапана обеспечивается замена их одним элементом и за счет этого упрощается конструкция, уменьшаются габаритные размеры и вес. Поставленная задача решается тем, что в объемной гидропередаче, содержащей реверсивные насос переменной производительности с сервоцилиндрами и управляющим распределителем и гидромотор с переливным клапаном и распределителем, сообщающим через последний его вход и выход со сливом силовые гидролинии, сообщающие насос и гидромотор между собой по замкнутой схеме, силовые предохранительные клапаны, выходы которых сообщены со сливом и через обратный клапаны с сервоцилиндрами и систему подпитки с насосом, фильтром на его входе и напорной гидролинией, подключенной к управляющему распределителю и через обратные клапаны - к силовым гидролиниям, при этом распределитель гидромотора размещен в отверстии его задней крышки, согласно изобретению, переключающий элемент распределителя гидромотора выполнен в виде двух идентичных симметрично расположенных подпружиненных относительно крышки частей с глухим осевым ступенчатым отверстием, а запорный орган переливного клапана расположен в этом же отверстии крышки, выполнен в виде двух идентичных симметрично расположенных частей, подпружиненных между собой, и образующих запорные кромки с отверстием переключаю 6888 тельности с сервоцилиндрами 2, 3 и управщего элемента распределителя, при этом ляющим распределителем 4 и гидромотор 5 диаметр уплотняющей поверхности перес переливным клапаном и распределителем, ключающего элемента распределителя расообщающим через последний его вход и вен диаметру отверстия в крышке, минимальное расстояние между частями 5 выход со сливом, силовые гидролинии б, 7, сообщающие насос 1 и гидромотор 5 между этого элемента фиксировано, а в частях рассобой по замкнутой схеме, силовые предопределителя и клапана выполнены каналы. хранительные клапаны 8, 9, выходы которых Каналы каждой части переключающего сообщены со сливом и через обратные клаэлемента распределителя выполнены в зоне ступени малого диаметра отверстия и ради- 10 паны 10, 11 - с сервоцилиндрами 2, 3, и систему подпитки с насосом 12, фильтром 13 альными, а на соприкасающихся торцах чана его входе и напорной гидролинией 14,* стей выполнены радиальные пазы, каналы в подключенной к управляющему распредекаждой части запорного органа клапана вылителю 4 и через обратные клапаны 15, 16 к полнены на наружной поверхности в виде сквозных продольных пазов, сами части раз- 15 силовым гидролиниям 6, 7. Распределитель гидромотора 5 размещен в отверстии 17 его мещены в ступенях большого диаметра отзадней крышки 18. Переключающий элеверстий частей переключающего элемента и мент распределителя гидромотора 5 выполобразуют запорные кромки со ступенями нен в виде двух идентичных симметрично малого диаметра. Кроме того, каналы в каждой части пере- 20 расположенных подпружиненных относительно крышки 18 частей 19, 20 с глухим ключающего элемента распределителя выосевым ступенчатым отверстием 21, 22. Заполнены на наружной уплотняющей порный орган переливного клапана распоповерхности в виде глухих продольных паложен в том же отверстии 17 крышки 18, зов, открытых к оси симметрии, распределитель снабжен стержнем, расположенным в 25 выполнен в виде двух идентичных симметрично расположенных частей 23,24, подпруступенях малого диаметра отверстия и фикжиненных между собой, и образует сирующим минимальное расстояние между запорные кромки с отверстиями 21,2$ перечастями переключающего элемента, части ключающего элемента распределителя. Дизапорного органа клапана размещены между частями переключающего элемента, 30 аметр наружной уплотняющей поверхности частей 19, 20 переключающего элемента снабжены осевым отверстием, образующим распределителя равен диаметру отверстия со стержнем кольцевой канал, образуют за17 в крышке 18, минимальное расстояние порную кромку со ступенью большого диамежду частями 19, 20 этого элемента фиксиметра отверстия переключающего элемента, а наружный уплотняющий диа- 35 ровано, а в частях распределителя 19, 20 и клапана 23, 24 выполнены каналы 25, 26, 27, метр частей запорного органа равен диамет28. ру отверстия в крышке гидромотора. В предложенной гидропередаче функКаналы 25, 26 в каждой части 19, 20 ции распределителя гидромотора и перепереключающего элемента распределителя ливного клапана выполняет один элемент, 40 выполнены в зоне ступени 29 малого диасоставленный из сопряженных между собой метра отверстий 21, 22 и радиальными, а на частей и встроенных в них запорных оргасоприкасающихся торцах частей 19, 20 вынов. При компоновке этого элемента в состаполнены радиальные пазы 30,31. Каналы 27, ве гидромашин объемной гидропередачи не* 28 в каждой части 23, 24 запорного органа требуются дополнительные каналы для со- 45 клапана выполнены на наружной поверхнопряжения в работе распределителя и перести в виде сквозных продольных пазов. Чаливного клапана, поскольку предлагаемый сти 23,24 размещены в ступени 32 большого элемент устанавливается в отверстие, свядиаметра отверстий 21, 22 частей 19, 20 пезанное только двумя каналами с силовыми реключающего элемента и образуют запоргидролиниями. 50 ные кромки со ступенями 29 малаго диаметра. Таким образом, значительно уменьшаВ другом варианте каналы 25,26 в каждой ются габаритные размеры и вес гидроперечасти 19, 20 переключающего элемента расдачи, упрощается конструкция. пределителя выполнены на наружной уплотСущность изобретения поясняется чертежами, где: на фиг.1 представлена принци- 55 няющей поверхности в виде глухих продольных пазов, открытых к оси симметпиальная гидравлическая схема передачи, рии. Распределитель снабжен стержнем 33, на фиг.2, 3 - конструктивные схемы распрерасположенным в ступенях малого диаметра делителя и переливного клапана. отверстий 21, 22 и фиксирующим минимальОбъемная гидропередача содержит реное расстояние между его частями 19, 20. версивный насос 1 переменной производи 6888 Части 23 24 запорного органа кпапана размещены между частями 19 20 переключающего элемента снабжены осевым отверстием образующим со стержнем кольцевые каналы 27 28 образуют запорную кромку со ступенью 32 большого диаметра отверстий 21, 22 переключающего элемента, а наружный уплотняющий диаметр частей 23, 24 запорного органа равен диаметру отверстия 17 в крышке 18 гидромотора 5 Обьемная гидропередача работает следующим образом При запуске объемной гидропередачи управляющий распределитель 4 с помощью сервоцилиндров 2 и 3 удерживает регулируемый насос 1 в нулевом положении. Вал насоса 1 и насоса подпитки 12 вращается и насос подпитки 12 подает рабочую жидкость через обратные клапаны 15 и 16 в силовые гидролинии б и 7, запопняя их После заполнения силовых гидролиний б и 7 рабочей жидкостью на выходе насоса подпитки 12 создается давление, которое поддерживается предохранительным клапаном, сливающим излишки рабочей жидкости в корпус регулируемого насоса 1. Из корпуса регулируемого насоса рабочая жидкость сливается в бак. При смешении управляющего распределителя 4 в одно из крайних положений рабочая жидкость от насоса подпитки 12 поступает в сервоцилиндр, например, 2 управления регулируемым насосом 1, выводя его из нулевого положения. При этом подача рабочей жидкости регулируемым насосом 1 к гидромотору 5 осуществляется по силовой гидролинии б, а возврат - по гидролинии 7. Нагнетаемая рабочая жидкость перемещает обе части 19, 20 переключающего элемента, сжимая пружину и соединяя радиальные каналы 25 с силовой гидролинией 7, а также приводит во вращение гидромотор 5. Переключающий элемент остается в таком положении до прекращения подачи рабочей жидкости регулируемым насосом 1. В это время рабочая жидкость с силовой гидролинии 7 направляется через каналы 25 5 10 15 20 25 30 35 8 в ступень 29 малого диаметра отверстия 21 и далее на переливной клапан, который настраивается на давление ниже, чем предохранительный клапан насоса подпитки 12, ввиду это! о при нагнетании рабочей жидкости часть 23 запорного органа открывается и часть рабочей жидкости по пазам 27, радиальным пазам 30 и 31 поступает в полость корпуса гидромотора 5, далее через дренажную гидролинию в корпус регулируемого насоса 1 (бак). В это время охлажденная рабочая жидкость через фильтр 13 подается насосом подпитки 12 через обратный клапан 16 в силовую гидролинию 7 на вход регулируемого насоса 1. Слив части рабочей жидкости переливным клапаном и восполнение ее насосом подпитки 12 позволяет поддерживать заданный температурный режим гидромашины, предотвращая их перегрев. При прекращении подачи регулируемого насоса 1 давление в силовых гидролиниях б и 7 выравнивается и части 19, 20 распределителя возвращаются в нейтральное положение. При смещении управляющего распределителя 4 в другое крайнее положение насос подпитки 12 подает рабочую жидкость в сервоцилиндр 3 управления, при этом регулируемый насос 1 подает рабочую жидкость к гидромотору 5 по гидролинии 7, а возврат происходит по гидролинии 6. Гидромотор 5 вращается в обратную сторону, переливной клапан работает таким же образом, только в работе принимает участие запорный элемент 19, соединенный с гидролинией 7. По второму варианту конструкции при подаче рабочей жидкости регулируемым насосом 1 в силовую гидролинию 6 части 12.20 40 распределителя из нейтрального положения смещается в сторону гидролинии 7; при этом пазы 25 соединяют управляющую гидролинию 7 подклапанной полостью части 23 клапана. Под действием давления рабочей 45 жидкости часть 23 отходит, сжимая пружину и соединяя гидролинию 6 через паз 25 и кольцевой канал 27 со сливом. 8889 6888 6888 26 22 24
ДивитисяДодаткова інформація
Назва патенту англійськоюVolumetric hydro-gear
Автори англійськоюKhomanko Oleksandr Serhiiovych, Demeshko Mykola Hryhorovych, Kachanov Yurii Fedorovych, Tkachenko Valentyn Oleksandrovych, Lysenko Serhii Volodymyrovych
Назва патенту російськоюОбъемная гидропередача
Автори російськоюХоманько Александр Сергеевич, Демешко Николай Григорьевич, Качанов Юрий Федорович, Ткаченко Валентин Александрович, Лысенко Сергей Владимирович
МПК / Мітки
МПК: F16H 39/00, F03C 1/00
Мітки: об'ємна, гідропередача
