Заглибний струминний насос

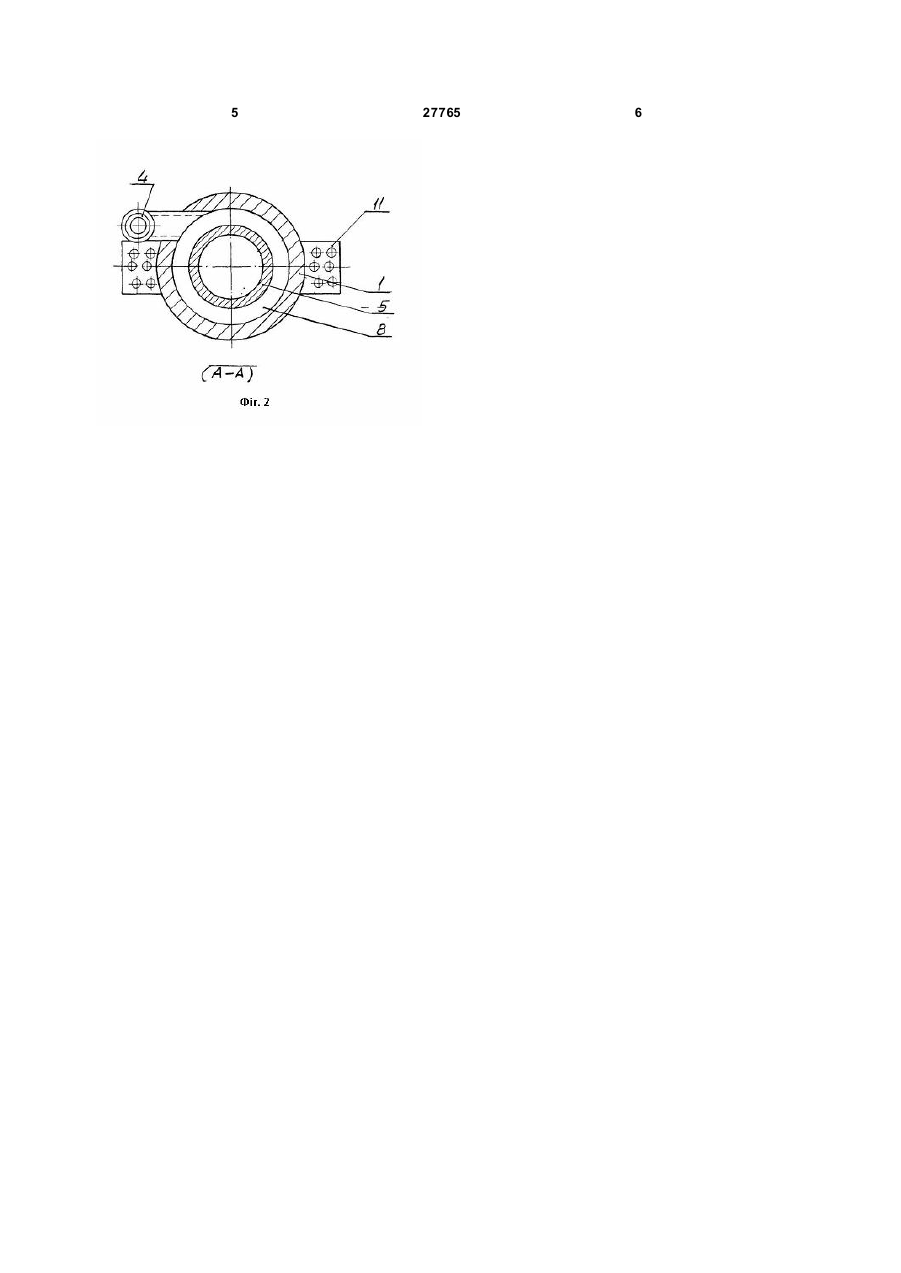

Заглибний струминний насос, що містить корпус з камерою змішування, дифузором, патрубком підведення активного середовища, що виконаний тангенціальним, та патрубок підведення пасивного середовища, вихідна ділянка проточної частини якого виконана 3 27765 конусною поверхнею, яка утворює з корпусом вихрову кільцеву приймальну камеру та кільцеве активне сопло і в якій співвісно корпусу установлений зворотний клапан, установлену в корпусі з можливістю осьового переміщення камеру змішування із дифузором та сітку, що установлена на вході у патр убок підведення пасивного середовища, його зворотний клапан виконаний и вигляді згорнутої по конусу еластичної, наприклад гумової пластини, що закріплена на боковій поверхні вихідної ділянки проточної частини патрубка підведення пасивного середовища так, що перекриває кільцеве активне сопло при зупинці насоса. Ця сукупність нової суттєвої ознаки, що полягає у виконані зворотного клапана із згорнутої по конусу еластичної пластини і закріплені його на боковій поверхні вихідної ділянки проточної частини патрубка підведення пасивного середовища з перекриттям кільцевого активного сопла, у взаємодії з відомими суттєвими ознаками суттєво покращує ефективність роботи насоса та забезпечує самоочищення сітки при його зупинці. На фіг. 1 зображений осьовий переріз заглибного струминного насоса, на фіг. 2 - його поперечний переріз А-А. Насос має корпус 1 з камерою 2 змішування, дифузором 3 та патрубком 4 підведення активного середовища і патрубок 5 підведення пасивного середовища із зворотним клапаном 6, що установлений співвісно корпусу 1 з утворенням з останнім вихрової кільцевої приймальної камери 7 та кільцевого сопла 8. Камера 2 із дифузором 3 установлена в корпусі 1 з можливістю осьового переміщення. Вихідна ділянка 9 проточної частини патрубка 5 підведення пасивного середовища виконана розширюваною і створена конусною поверхнею, зворотний клапан 6 виконаний із згорнутої в конус еластичної пластини, наприклад гумової, закріплений кільцем 10 на боковій поверхні ділянки 9 патрубка 5 підведення пасивного середовища. Патрубок 4 підведення активної речовини виконаний тангенціальним. На вході в патрубок 5 підведення пасивного середовища установлена сміттєзатримуюча сітка 11. Насос працює наступним чином. Активне газоподібне середовище по патрубку 4 подається у приймальну камеру 7, де воно закручується і поступає в активне сопло 8. Витікаючи із сопла 8, активне середовище віджимає від стінок камери 2 еластичний зворотний клапан 6 і створює зону зниженого тиску над патрубком 5 підведення пасивного середовища, що викликає поступання через патрубок 5 відкачуваного рідинного середовища в насос. Витікаючи із патрубка 5 підведення пасивного середовища, рідинне середовище, що відкачується, змішується із активним газоподібним середовищем в камері 2 змішування і із неї газорідинний потік поступає у дифузор 3, де кінетична енергія потоку частково перетворюється у потенціальну енергію тиску. Із дифузора З газорідинний потік по трубопроводу (на фіг. не показаний) подається до його викиду. Шляхом 4 переміщення камери 2 уздовж осі корпуса 1 регулюється прохідний переріз активного сопла 8 і відповідно продуктивність струминного насоса. В процесі відкачування великі включення твердих часток, що містяться у відкачуваному рідинному середовищі і не проходять через отвори в сітці 11, присмоктуються до них, що засмічує сітку і обмежує проходження відкачуваного середовища в насос до припинення відкачки. В цей час виключають подачу активного середовища і зворотний клапан 6 тиском стовба газорідинної суміші притискується до стінок камери 2 і перекриває кільцеве сопло 8, а газорідинна суміш через патрубок 5 подачі пасивного середовища стікає у внутрішню порожнину сітки 11 завдяки чому вона очищається від присмоктаних до неї твердих часток, а кільцеве сопло 8 не засмічується твердими частками. Після цього знову включають насос в роботу. Таким чином запропоноване технічне рішення позбавляє необхідності частого багаторазового підіймання насоса для очищення його сітки і повторного його заглиблення після цього, що може траплятись досить часто при відкачуванні рідинного середовища із включенням твердих часток, для чого насос призначений, виключає засмічування кільцевого сопла та опір зворотного клапана руху пасивного середовища, підвищуючи тим самим ефективність роботи насоса. Джерела інформації: 1. Патент України на винахід "12737 "Заглибний струминний насос О.В. Єсіна"., 28.02. 97, Бюл. 1, кл. F 04 F 5/14, 5/42. 5 27765 6
