Вихровий струминний апарат

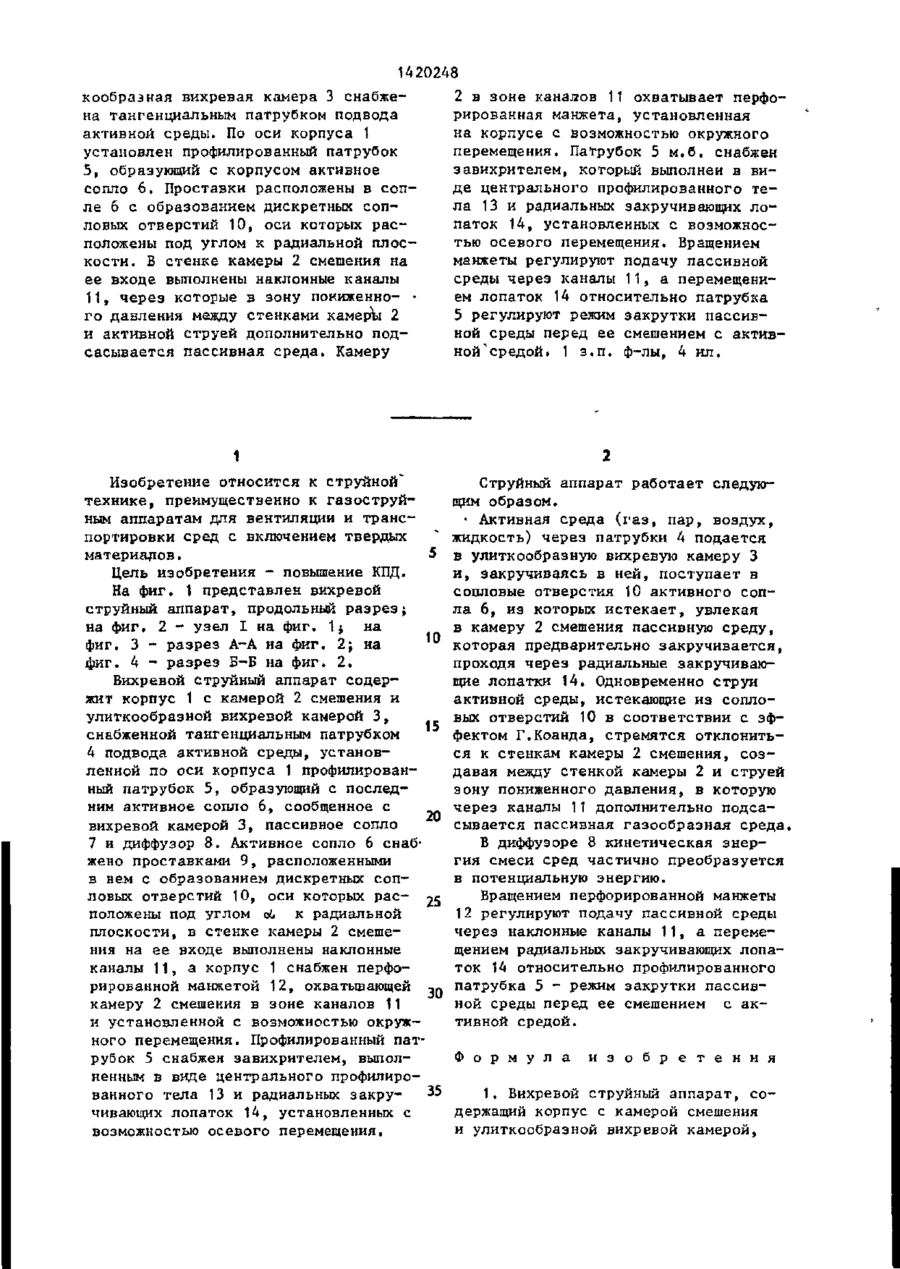

Изобретение касается газо- струйных аппаратов для вентиляции и транспортировки сред с включением твердых материалов. Цель изобретения - повышение КПД аппарата. Улит (Л с Э D to Фі/t 1 1420248 кообразная вихревая камера 3 снабже2 в зоне каналов 11 охватывает перфона тангенциальным патрубком подвода рированная манжета, установленная активной среды. По оси корпуса 1 на корпусе с возможностью окружного установлен профилированный патрубок перемещения. Патрубок 5 м.б. снабжен 5, образующий с корпусом активное завихрителем, который выполнен в висопло 6. Проставки расположены в сопде центрального профилированного теле 6 с образованием дискретных сопла 13 и радиальных закручивающих лоловых отверстий 10, оси которых распаток 14, установленных с возможносположены под углом к радиальной плостью осевого перемещения. Вращением кости. В стенке камеры 2 смешения на манжеты регулируют подачу пассивной ее входе выполнены наклонные каналы среды через каналы 11, а перемещени11, через которые в зону пониженно- • ем лопаток 14 относительно патрубка го давления между стенками камеры 2 5 регулируют режим закрутки пассиви активной струей дополнительно подной среды перед ее смешением с активсасывается пассивная среда. Камеру ной^средоЙ! 1 з.п. ф-лы, 4 ил. 1 Изобретение относится к струйной' технике, преимущественно к газоструйным аппаратам для вентиляции и транспортировки сред с включением твердых материалов. Цель изобретения - повышение КПД. На фиг. 1 представлен вихревой струйный аппарат, продольный разрез; на фиг. 2 - узел I на фиг, 1} на 10 фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - разрез Б-Б на фиг. 2. Вихревой струйный аппарат содержит корпус 1 с камерой 2 смешения и улиткообразной вихревой камерой 3, 15 снабженной тангенциальным патрубком 4 подвода активной среды, установленной по оси корпуса 1 профилированный патрубок 5, образующий с последним активное сопло 6, сообщенное с 20 вихревой камерой 3, пассивное сопло 7 и диффузор 8. Активное сопло 6 снаб жено проставками 9, расположенными в нем с образованием дискретных сопловых отверстий 10, оси которых рас- 25 положены под углом oL к радиальной плоскости, в стенке камеры 2 смешения на ее входе выполнены наклонные каналы 11, а корпус 1 снабжен перфорированной манжетой 12, охватывающей 30 камеру 2 смешения в зоне каналов 11 и установленной с возможностью окружного перемещения. Профилированный патрубок 5 снабжен завнхрителем, выполненным в виде центрального профилированного тела 13 и радиальных закру35 чивающих лопаток 14, установленных с возможностью осевого перемещения. Струйный аппарат работает следующим образом. • Активная среда ( г а з , пар, воздух, жидкость) через патрубки 4 подается в улиткообразную вихревую камеру 3 и, закручиваясь в ней, поступает в сопловые отверстия 10 активного сопла 6, из которых истекает, увлекая в камеру 2 смешения пассивную среду, которая предварительно закручивается, проходя через радиальные закручивающие лопатки 14. Одновременно струи активной среды, истекающие из сопловых отверстий 10 в соответствии с эффектом Г.Коанда, стремятся отклониться к стенкам камеры 2 смешения, с о з давая между стенкой камеры 2 и струей зону пониженного давления, в которую через каналы 11 дополнительно подсасывается пассивная газообразная среда, В диффузоре 8 кинетическая энергия смеси сред частично преобразуется в потенциальную энергию. Вращением перфорированной манжеты 12 регулируют подачу пассивной среды через наклонные каналы 11, а перемещением радиальных закручивающих лопаток 14 относительно профилированного патрубка 5 - режим закрутки пассивной среды перед ее смешением с активной средой. Ф о р м у л а и з о б р е т е н и я 1. Вихревой струйный аппарат, содержащий корпус с камерой смешения и улиткообразной вихревой камерой, 1420248 снабженной тангенциальным патрубком ее входе выполнены наклонные каналы, подвода активной среды, установлена корпус снабжен перфорированной манный по оси корпуса профилированный жетой, охватывающей камеру смешения патрубок, образующий с последним а к - ,- в зоне каналов и установленной с возтивное сопло, сообщенное с вихревой можностью окружного перемещения. камерой, пассивное сопло и диффузор, о т л и ч а ю щ и й с я тем, что, 2. Аппарат по п. 1, о т л и ч а с целью повышения КПД, активное сопю щ и й с я тем, что профилированло снабжено проставками, расположен- Ю ный патрубок снабжен завихрителем, ными в нем с образованием дискретных выполненным в виде центрального просопловых отверстий, оси которых р а с филированного тела и радиальных з а к положены под углом к радиальной плосручивающих попаток, установленных с кости, в стенке камеры смешения на возможностью осевого перемещения. Фиш г Фиг 3 1420248 Фаг. Редактор А.Маковская Составитель С.Ковбаса Техред А.Кравчук Корректор М.Шароши Заказ 4308/36 Тираж 574 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
