Заглибний струминний насос

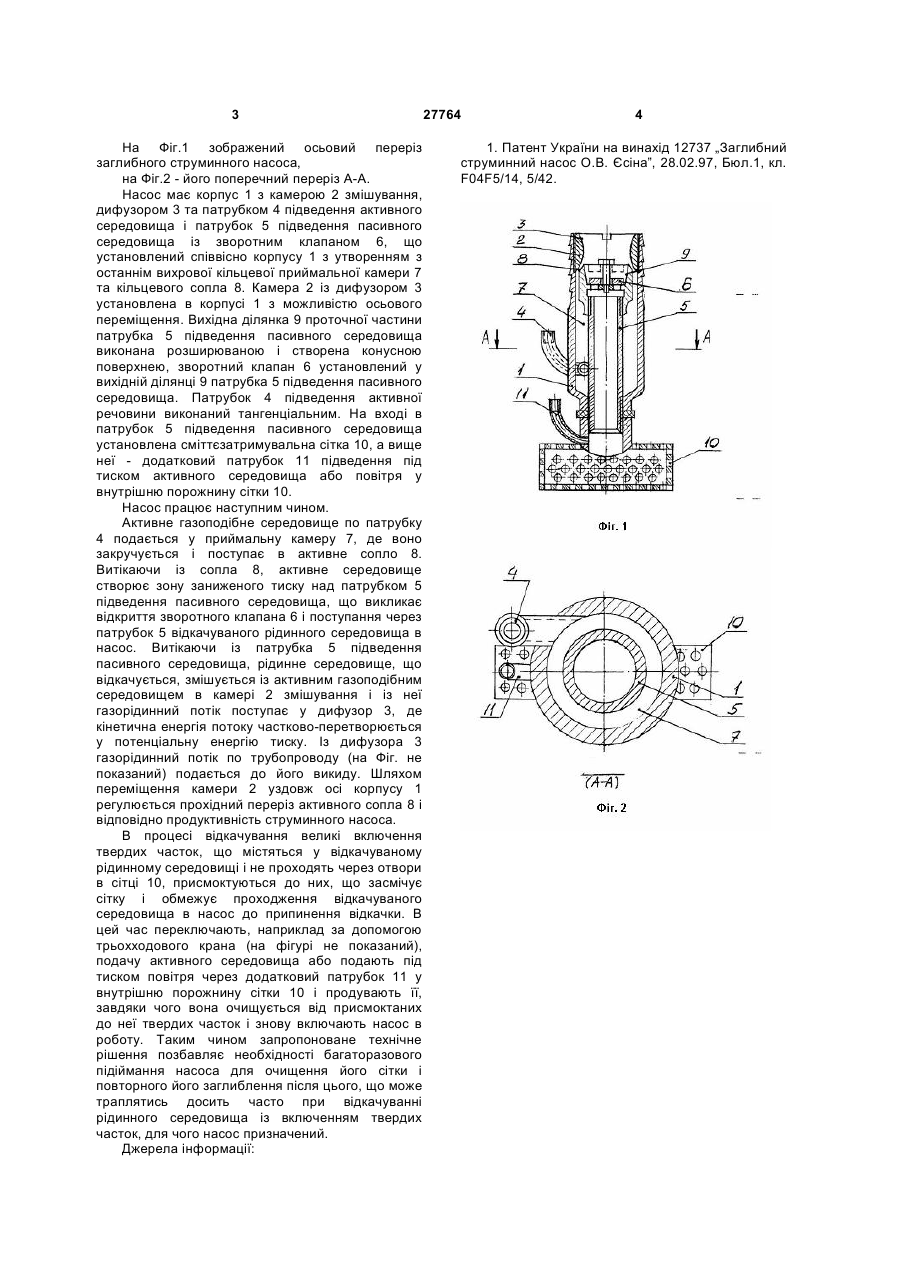

Заглибний струминний насос, що містить корпус з камерою змішування, дифузором, патрубком підведення активного середовища, що виконаний тангенціальним, та патрубок 3 На Фіг.1 зображений осьовий переріз заглибного струминного насоса, на Фіг.2 - його поперечний переріз А-А. Насос має корпус 1 з камерою 2 змішування, дифузором 3 та патрубком 4 підведення активного середовища і патрубок 5 підведення пасивного середовища із зворотним клапаном 6, що установлений співвісно корпусу 1 з утворенням з останнім вихрової кільцевої приймальної камери 7 та кільцевого сопла 8. Камера 2 із дифузором 3 установлена в корпусі 1 з можливістю осьового переміщення. Вихідна ділянка 9 проточної частини патрубка 5 підведення пасивного середовища виконана розширюваною і створена конусною поверхнею, зворотний клапан 6 установлений у вихідній ділянці 9 патрубка 5 підведення пасивного середовища. Патрубок 4 підведення активної речовини виконаний тангенціальним. На вході в патрубок 5 підведення пасивного середовища установлена сміттєзатримувальна сітка 10, а вище неї - додатковий патрубок 11 підведення під тиском активного середовища або повітря у внутрішню порожнину сітки 10. Насос працює наступним чином. Активне газоподібне середовище по патрубку 4 подається у приймальну камеру 7, де воно закручується і поступає в активне сопло 8. Витікаючи із сопла 8, активне середовище створює зону заниженого тиску над патрубком 5 підведення пасивного середовища, що викликає відкриття зворотного клапана 6 і поступання через патрубок 5 відкачуваного рідинного середовища в насос. Витікаючи із патрубка 5 підведення пасивного середовища, рідинне середовище, що відкачується, змішується із активним газоподібним середовищем в камері 2 змішування і із неї газорідинний потік поступає у дифузор 3, де кінетична енергія потоку частково-перетворюється у потенціальну енергію тиску. Із дифузора 3 газорідинний потік по трубопроводу (на Фіг. не показаний) подається до його викиду. Шляхом переміщення камери 2 уздовж осі корпусу 1 регулюється прохідний переріз активного сопла 8 і відповідно продуктивність струминного насоса. В процесі відкачування великі включення твердих часток, що містяться у відкачуваному рідинному середовищі і не проходять через отвори в сітці 10, присмоктуються до них, що засмічує сітку і обмежує проходження відкачуваного середовища в насос до припинення відкачки. В цей час переключають, наприклад за допомогою трьохходового крана (на фігурі не показаний), подачу активного середовища або подають під тиском повітря через додатковий патрубок 11 у внутрішню порожнину сітки 10 і продувають її, завдяки чого вона очищується від присмоктаних до неї твердих часток і знову включають насос в роботу. Таким чином запропоноване технічне рішення позбавляє необхідності багаторазового підіймання насоса для очищення його сітки і повторного його заглиблення після цього, що може траплятись досить часто при відкачуванні рідинного середовища із включенням твердих часток, для чого насос призначений. Джерела інформації: 27764 4 1. Патент України на винахід 12737 „Заглибний струминний насос О.В. Єсіна”, 28.02.97, Бюл.1, кл. F04F5/14, 5/42.
