Антенний пристрій

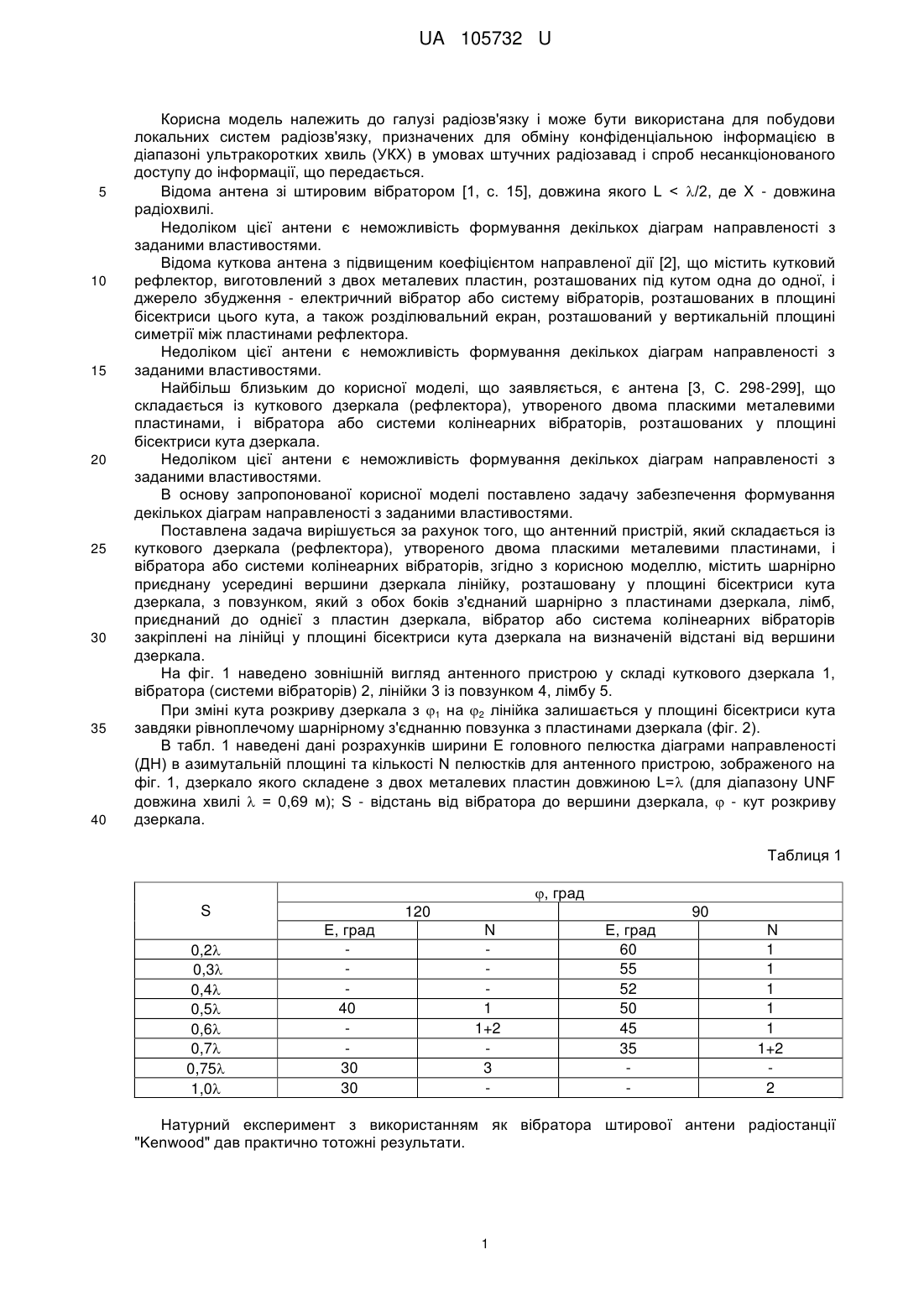

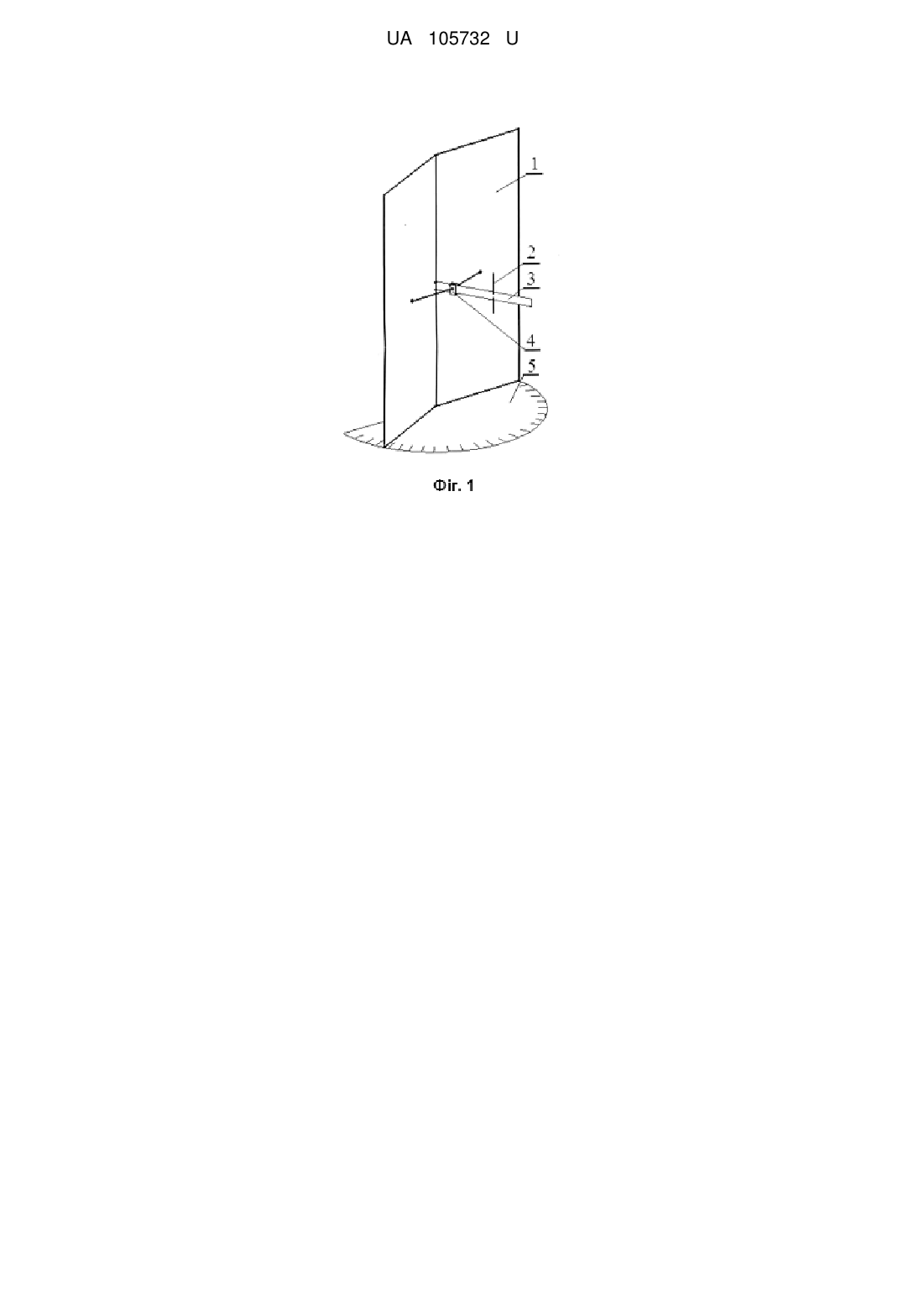

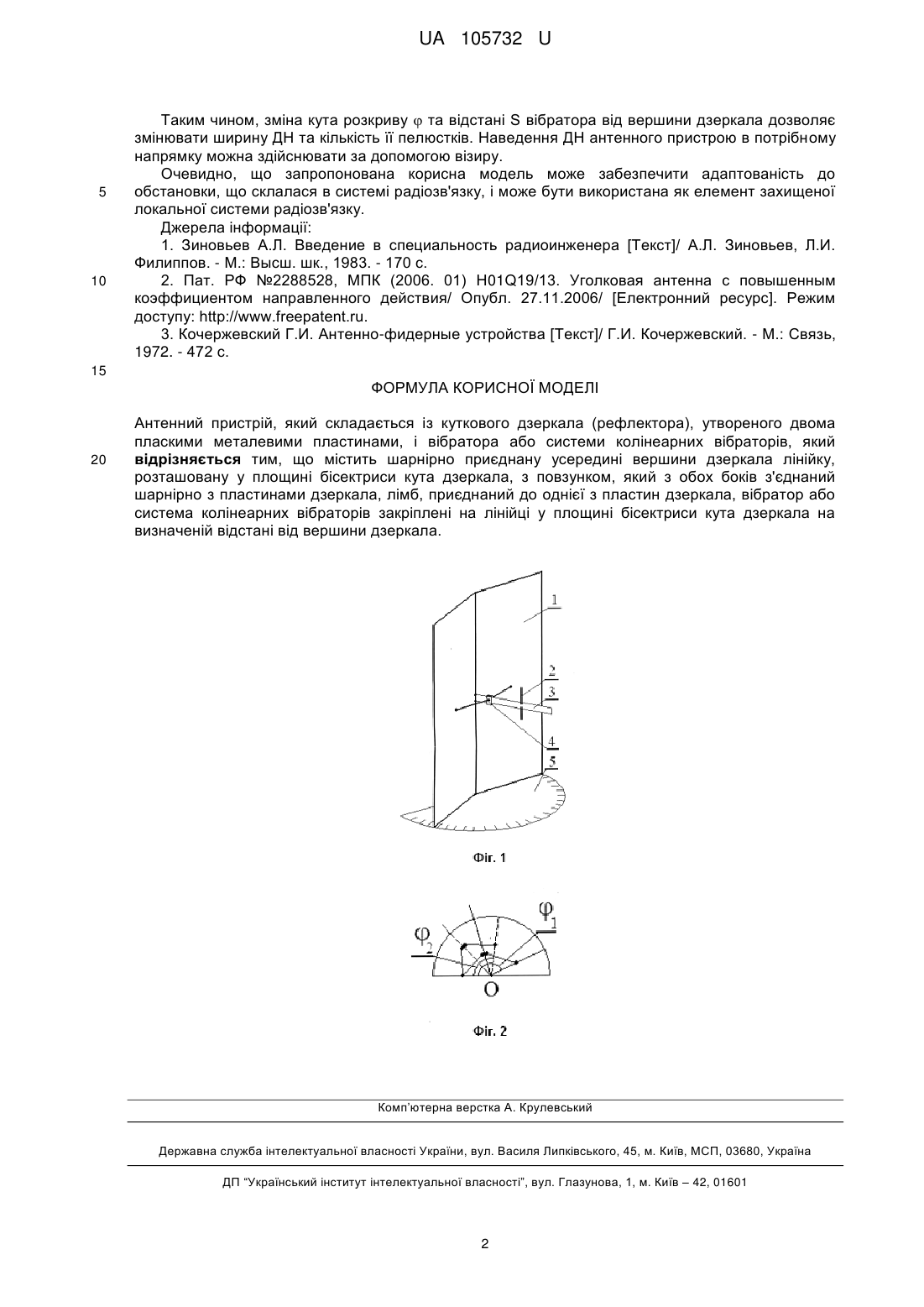

Реферат: Антенний пристрій складається із куткового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів. Крім цього, він містить шарнірно приєднану усередині вершини дзеркала лінійку, розташовану у площині бісектриси кута дзеркала, з повзунком, який з обох боків з'єднаний шарнірно з пластинами дзеркала, лімб, приєднаний до однієї з пластин дзеркала, вібратор або система колінеарних вібраторів закріплені на лінійці у площині бісектриси кута дзеркала на визначеній відстані від вершини дзеркала. UA 105732 U (12) UA 105732 U UA 105732 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі радіозв'язку і може бути використана для побудови локальних систем радіозв'язку, призначених для обміну конфіденціальною інформацією в діапазоні ультракоротких хвиль (УКХ) в умовах штучних радіозавад і спроб несанкціонованого доступу до інформації, що передається. Відома антена зі штировим вібратором [1, с. 15], довжина якого L < /2, де X - довжина радіохвилі. Недоліком цієї антени є неможливість формування декількох діаграм направленості з заданими властивостями. Відома куткова антена з підвищеним коефіцієнтом направленої дії [2], що містить кутковий рефлектор, виготовлений з двох металевих пластин, розташованих під кутом одна до одної, і джерело збудження - електричний вібратор або систему вібраторів, розташованих в площині бісектриси цього кута, а також розділювальний екран, розташований у вертикальній площині симетрії між пластинами рефлектора. Недоліком цієї антени є неможливість формування декількох діаграм направленості з заданими властивостями. Найбільш близьким до корисної моделі, що заявляється, є антена [3, С. 298-299], що складається із куткового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, розташованих у площині бісектриси кута дзеркала. Недоліком цієї антени є неможливість формування декількох діаграм направленості з заданими властивостями. В основу запропонованої корисної моделі поставлено задачу забезпечення формування декількох діаграм направленості з заданими властивостями. Поставлена задача вирішується за рахунок того, що антенний пристрій, який складається із куткового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, згідно з корисною моделлю, містить шарнірно приєднану усередині вершини дзеркала лінійку, розташовану у площині бісектриси кута дзеркала, з повзунком, який з обох боків з'єднаний шарнірно з пластинами дзеркала, лімб, приєднаний до однієї з пластин дзеркала, вібратор або система колінеарних вібраторів закріплені на лінійці у площині бісектриси кута дзеркала на визначеній відстані від вершини дзеркала. На фіг. 1 наведено зовнішній вигляд антенного пристрою у складі куткового дзеркала 1, вібратора (системи вібраторів) 2, лінійки 3 із повзунком 4, лімбу 5. При зміні кута розкриву дзеркала з 1 на 2 лінійка залишається у площині бісектриси кута завдяки рівноплечому шарнірному з'єднанню повзунка з пластинами дзеркала (фіг. 2). В табл. 1 наведені дані розрахунків ширини Е головного пелюстка діаграми направленості (ДН) в азимутальній площині та кількості N пелюстків для антенного пристрою, зображеного на фіг. 1, дзеркало якого складене з двох металевих пластин довжиною L= (для діапазону UNF довжина хвилі  = 0,69 м); S - відстань від вібратора до вершини дзеркала,  - кут розкриву дзеркала. Таблиця 1 , град S 0,2 0,3 0,4 0,5 0,6 0,7 0,75 1,0 120 Е, град 40 30 30 90 N 1 1+2 3 Е, град 60 55 52 50 45 35 N 1 1 1 1 1 1+2 2 Натурний експеримент з використанням як вібратора штирової антени радіостанції "Kenwood" дав практично тотожні результати. 1 UA 105732 U 5 10 Таким чином, зміна кута розкриву  та відстані S вібратора від вершини дзеркала дозволяє змінювати ширину ДН та кількість її пелюстків. Наведення ДН антенного пристрою в потрібному напрямку можна здійснювати за допомогою візиру. Очевидно, що запропонована корисна модель може забезпечити адаптованість до обстановки, що склалася в системі радіозв'язку, і може бути використана як елемент захищеної локальної системи радіозв'язку. Джерела інформації: 1. Зиновьев А.Л. Введение в специальность радиоинженера [Текст]/ А.Л. Зиновьев, Л.И. Филиппов. - М.: Высш. шк., 1983. - 170 с. 2. Пат. РФ №2288528, МПК (2006. 01) H01Q19/13. Уголковая антенна с повышенным коэффициентом направленного действия/ Опубл. 27.11.2006/ [Електронний ресурс]. Режим доступу: http://www.freepatent.ru. 3. Кочержевский Г.И. Антенно-фидерные устройства [Текст]/ Г.И. Кочержевский. - М.: Связь, 1972. - 472 с. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Антенний пристрій, який складається із куткового дзеркала (рефлектора), утвореного двома пласкими металевими пластинами, і вібратора або системи колінеарних вібраторів, який відрізняється тим, що містить шарнірно приєднану усередині вершини дзеркала лінійку, розташовану у площині бісектриси кута дзеркала, з повзунком, який з обох боків з'єднаний шарнірно з пластинами дзеркала, лімб, приєднаний до однієї з пластин дзеркала, вібратор або система колінеарних вібраторів закріплені на лінійці у площині бісектриси кута дзеркала на визначеній відстані від вершини дзеркала. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
