Пристрій для кріплення заземлення
Номер патенту: 82657
Опубліковано: 12.05.2008
Автори: Дмитрієва Ірина Вячеславовна, Орєшкін Дмитро Олександрович, Чемуранов Володимир Андрійович
Формула / Реферат
Пристрій для кріплення заземлення на проводах високовольтних ліній електропередачі, який включає пружину, притискач, який в і д р і з н я є т ь с я тим, що у притискачі виконаний отвір, вісь закріплена на штанзі, притискна губка з одного боку шарнірно закріплена за допомогою осі, а з іншого – рухомо розміщена в отворі притискувача, стрижень з одного кінця нерухомо під прямим кутом з'єднаний з притискною губкою, а іншим кінцем рухомо встановлений у отвір притискача, при цьому на стрижень надіта пружина, яка має більший діаметр, ніж отвір, в який встановлений стрижень, причому вісь і стрижень пружини розташовані нижче відносно проводу, який заземлюється.
Текст

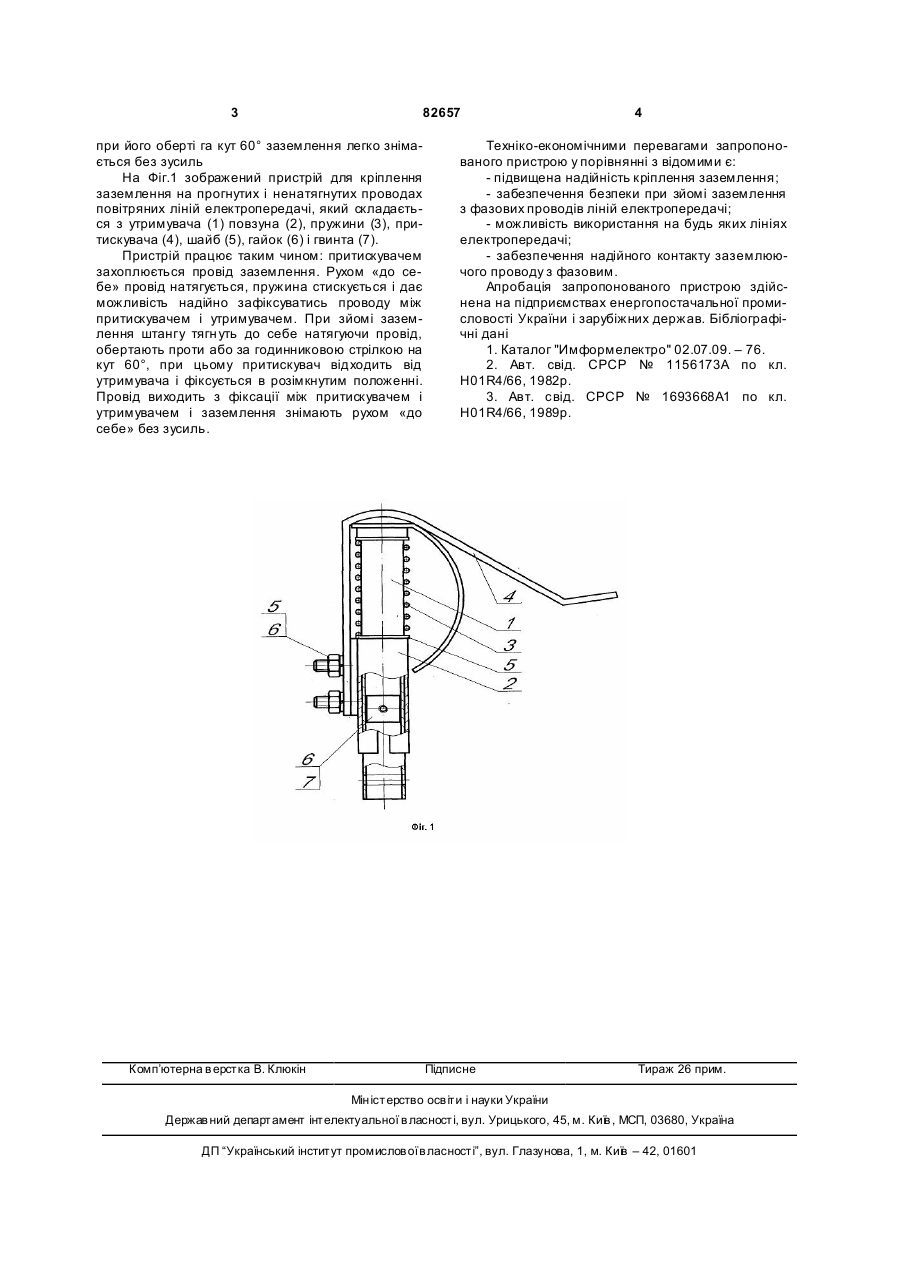

Пристрій для кріплення заземлення на проводах високовольтних ліній електропередачі, який 3 82657 при його оберті га кут 60° заземлення легко знімається без зусиль На Фіг.1 зображений пристрій для кріплення заземлення на прогнутих і ненатягнутих проводах повітряних ліній електропередачі, який складається з утримувача (1) повзуна (2), пружини (3), притискувача (4), шайб (5), гайок (6) і гвинта (7). Пристрій працює таким чином: притискувачем захоплюється провід заземлення. Рухом «до себе» провід натягується, пружина стискується і дає можливість надійно зафіксуватись проводу між притискувачем і утримувачем. При зйомі заземлення штангу тягн уть до себе натягуючи провід, обертають проти або за годинниковою стрілкою на кут 60°, при цьому притискувач відходить від утримувача і фіксується в розімкнутим положенні. Провід виходить з фіксації між притискувачем і утримувачем і заземлення знімають рухом «до себе» без зусиль. Комп’ютерна в ерстка В. Клюкін 4 Техніко-економічними перевагами запропонованого пристрою у порівнянні з відомими є: - підвищена надійність кріплення заземлення; - забезпечення безпеки при зйомі заземлення з фазових проводів ліній електропередачі; - можливість використання на будь яких лініях електропередачі; - забезпечення надійного контакту заземлюючого проводу з фазовим. Апробація запропонованого пристрою здійснена на підприємствах енергопостачальної промисловості України і зарубіжних держав. Бібліографічні дані 1. Каталог "Имформелектро" 02.07.09. – 76. 2. Авт. свід. СРСР № 1156173А по кл. Н01R4/66, 1982p. 3. Авт. свід. СРСР № 1693668А1 по кл. Н01R4/66, 1989p. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for ground securing
Автори англійськоюOrieshkin Dmytro Oleksandrovych, Dmytriieva Iryna Viacheslavovna, Chemuranov Volodymyr Andriiovych
Назва патенту російськоюУстройство для крепления заземления
Автори російськоюОрешкин Дмитрий Александрович, Дмитриева Ирина Вьячеславовна, Чемуранов Владимир Андреевич
МПК / Мітки
МПК: H01R 4/66
Мітки: пристрій, кріплення, заземлення
