Пристрій для кріплення заземлення

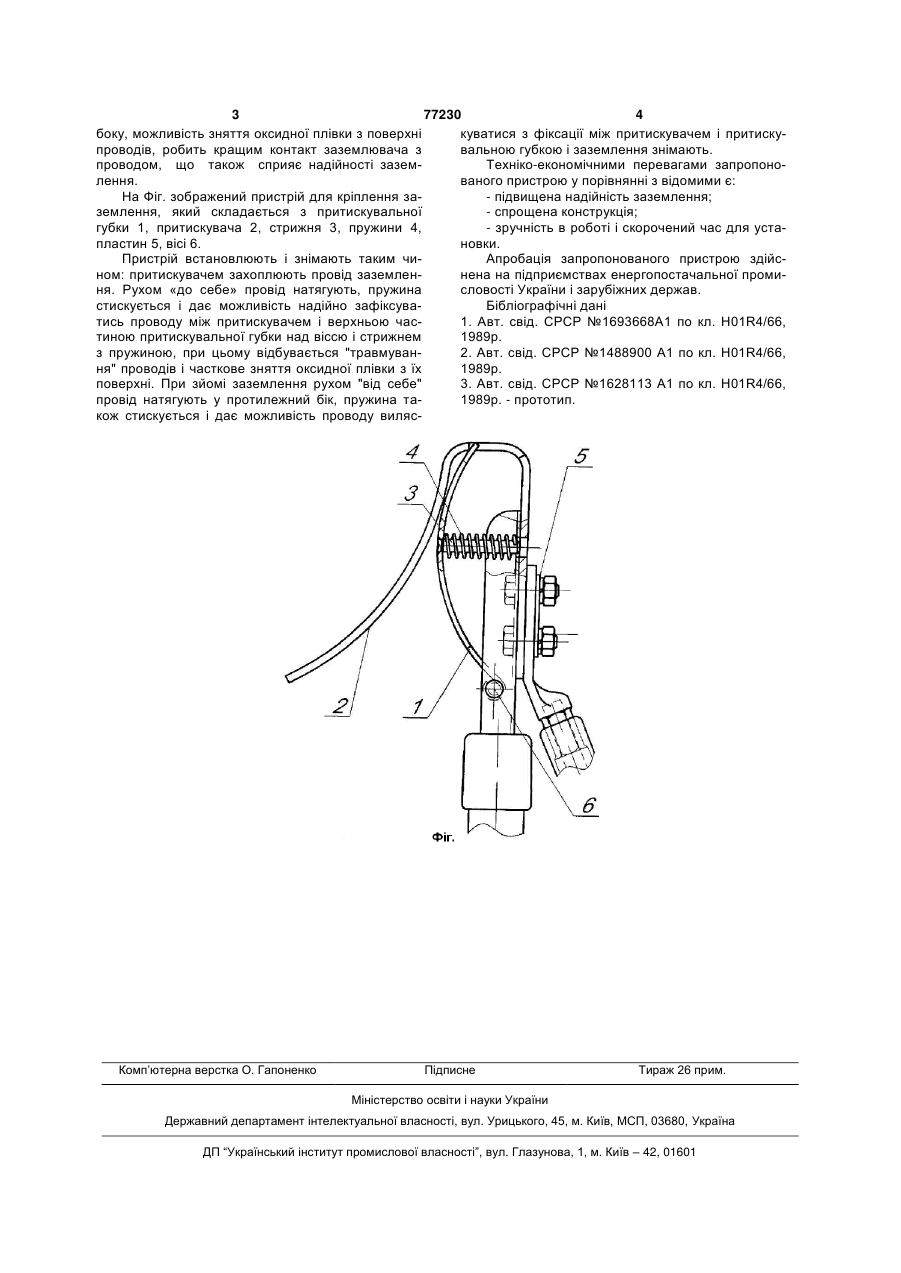

Пристрій для кріплення заземлення на провисаючих і ненатягнутих проводах високовольтних ліній електропередачі, що містить фіксуючу пружину, притискач, який відрізняється тим, що додатково містить притискну губку, стрижень, пластини для з’єднання елементів заземлення і вісь для кріплення притискної губки, причому вказана вісь винесена разом зі стрижнем пружини донизу відносно проводу, який заземлюється, а дугоподібна конфігурація притискної губки забезпечує клинове закушування проводу і запобігає скиданню пристрою з фазного проводу під впливом дії динамічних сил струму короткого замикання. (19) (21) 20040605112 (22) 29.06.2004 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Орєшкін Дмитро Олександрович, Дмитрієва Ірина Вячеславовна, Чемуранов Володимир Андрійович (73) товариство з обмеженою відповідальністю технологічна група "Екіпаж" (56) SU, 73999, 30.04.1949 SU, 128921, 1960 SU, 1628113, 15.02.1991 SU, 1693668, 23.11.1991 SU, 1814121, 07.05.1993 3 77230 4 боку, можливість зняття оксидної плівки з поверхні куватися з фіксації між притискувачем і притискупроводів, робить кращим контакт заземлювача з вальною губкою і заземлення знімають. проводом, що також сприяє надійності заземТехніко-економічними перевагами запропонолення. ваного пристрою у порівнянні з відомими є: На Фіг. зображений пристрій для кріплення за- підвищена надійність заземлення; землення, який складається з притискувальної - спрощена конструкція; губки 1, притискувача 2, стрижня 3, пружини 4, - зручність в роботі і скорочений час для устапластин 5, вісі 6. новки. Пристрій встановлюють і знімають таким чиАпробація запропонованого пристрою здійсном: притискувачем захоплюють провід заземленнена на підприємствах енергопостачальної проминя. Рухом «до себе» провід натягують, пружина словості України і зарубіжних держав. стискується і дає можливість надійно зафіксуваБібліографічні дані тись проводу між притискувачем і верхньою час1. Авт. свід. СРСР №1693668А1 по кл. Η01R4/66, тиною притискувальної губки над віссю і стрижнем 1989р. з пружиною, при цьому відбувається "травмуван2. Авт. свід. СРСР №1488900 А1 по кл. Η01R4/66, ня" проводів і часткове зняття оксидної плівки з їх 1989р. поверхні. При зйомі заземлення рухом "від себе" 3. Авт. свід. СРСР №1628113 А1 по кл. Η01R4/66, провід натягують у протилежний бік, пружина та1989р. - прототип. кож стискується і дає можливість проводу виляс Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
