H02J 3/26 — пристрої для усунення або зменшення асиметрії в багатофазних мережах

Номер патенту: 34226

Опубліковано: 15.02.2001

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович, Музиченко Оксана Олександрівна

МПК: H02H 7/08, H02J 3/26, H02M 7/53 ...

Мітки: фільтр, струм, нульової, послідовності

Текст:

...схема з'єднань обмоток фільтру стр умів нульової послідовності. На фіг. 2 поданий один з варіантів принципової схеми з'єднань обмоток фільтру струмів нульової послідовності, який заявляється за першим пунктом формули винаходу. 3 34226 На фіг. 3 та 4 подані топографічні зображення схем з'єднань обмоток фільтрів, показаних на фіг. 1 та фіг. 2. На фіг. 5 показаний один з варіантів розташування обмоток на стрижнях магнітопроводу фільтру...

Номер патенту: 34224

Опубліковано: 15.02.2001

Автори: Музиченко Юрій Олександрович, Музиченко Оксана Олександрівна, Музиченко Олександр Дмитрович

МПК: H02J 3/01, H01F 30/06, H02H 7/08 ...

Мітки: трифазної, фільтр, мережі, вищих, гармонік, струмів

Текст:

...затискачів А, В, С вхідних лінійних фаз. Вторинні обмотки 12 та 13, 14 та 15, 16 та 17 з'єднані між собою різнойменними виводами, і точка цього з'єднання приєднана до вхідної лінійної фази, причому первинна обмотка однофазного трансформатора приєднана до перших двох затискачів, наприклад, до затискачів А та В вхідних лінійних фаз, а точка вказаного вище з'єднання приєднана до затискача третьої вхідної лінійної фази трифазної мережі,...

Номер патенту: 25479

Опубліковано: 30.10.1998

Автори: Проць Роман Володимирович, Голинський Василь Дмитрович, Сторож Володимир Георгійович

МПК: H02J 3/26

Мітки: переміщень, мікрохвильовий, датчик

Формула / Реферат:

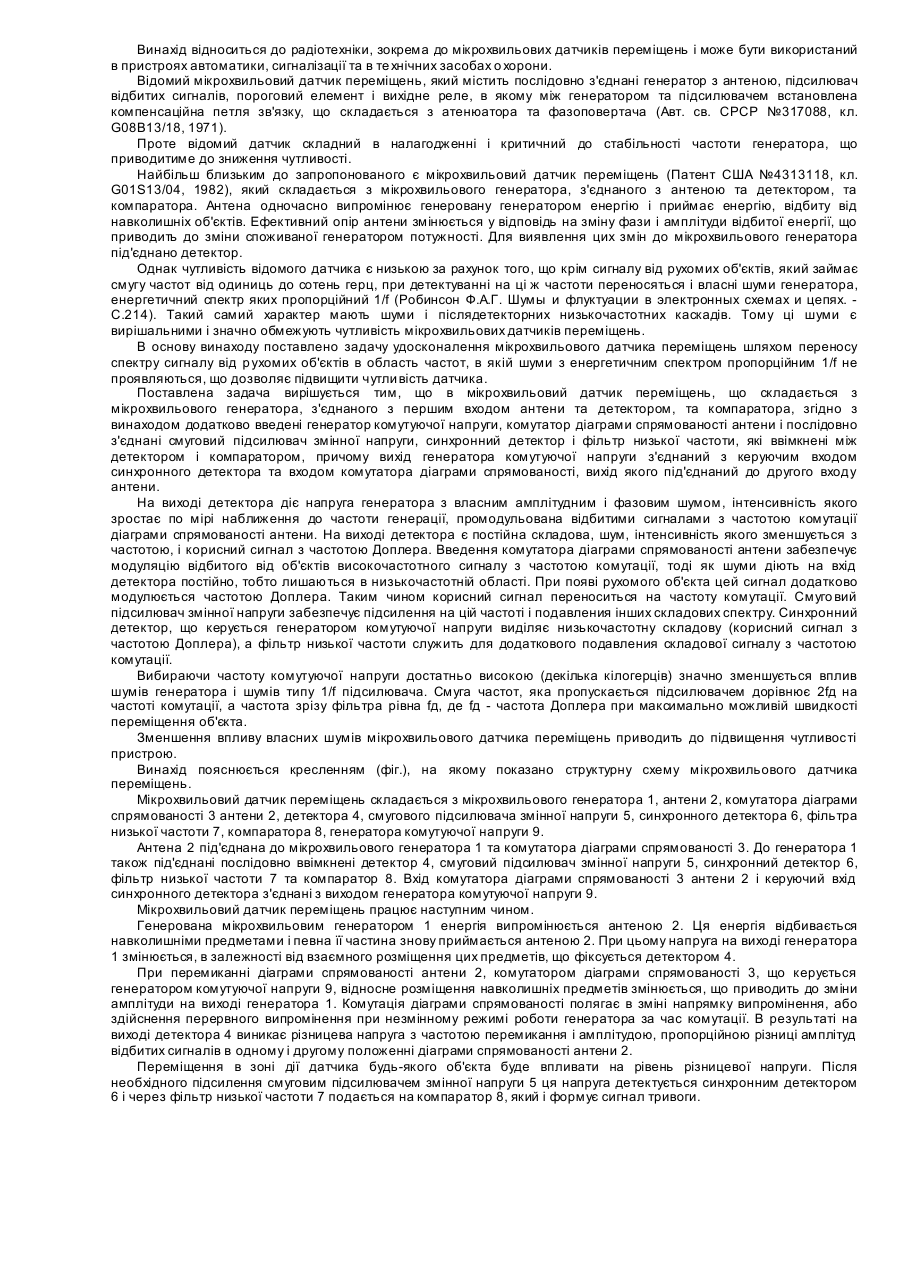

Мікрохвильовий датчик переміщень, що складається з мікрохвильового генератора, з'єднаного з першим входом антени та детектором, та компаратора, який відрізняється тим, що в нього додатково введені генератор комутуючої напруги, комутатор діаграми спрямованості антени і послідовно з'єднані смуговий підсилювач змінної напруги, синхронний детектор і фільтр низької частоти, які ввімкнені між детектором і компаратором, причому вихід генератора...

Номер патенту: 20663

Опубліковано: 02.09.1997

Автори: Гудим Володимир Васильович, Гудим Василь Ількович, Плахтина Омелян Григорович, Чопик Микола Володимирович

МПК: H02J 3/26

Мітки: сталетопної, печі, дугової, електропостачальна, система

Формула / Реферат:

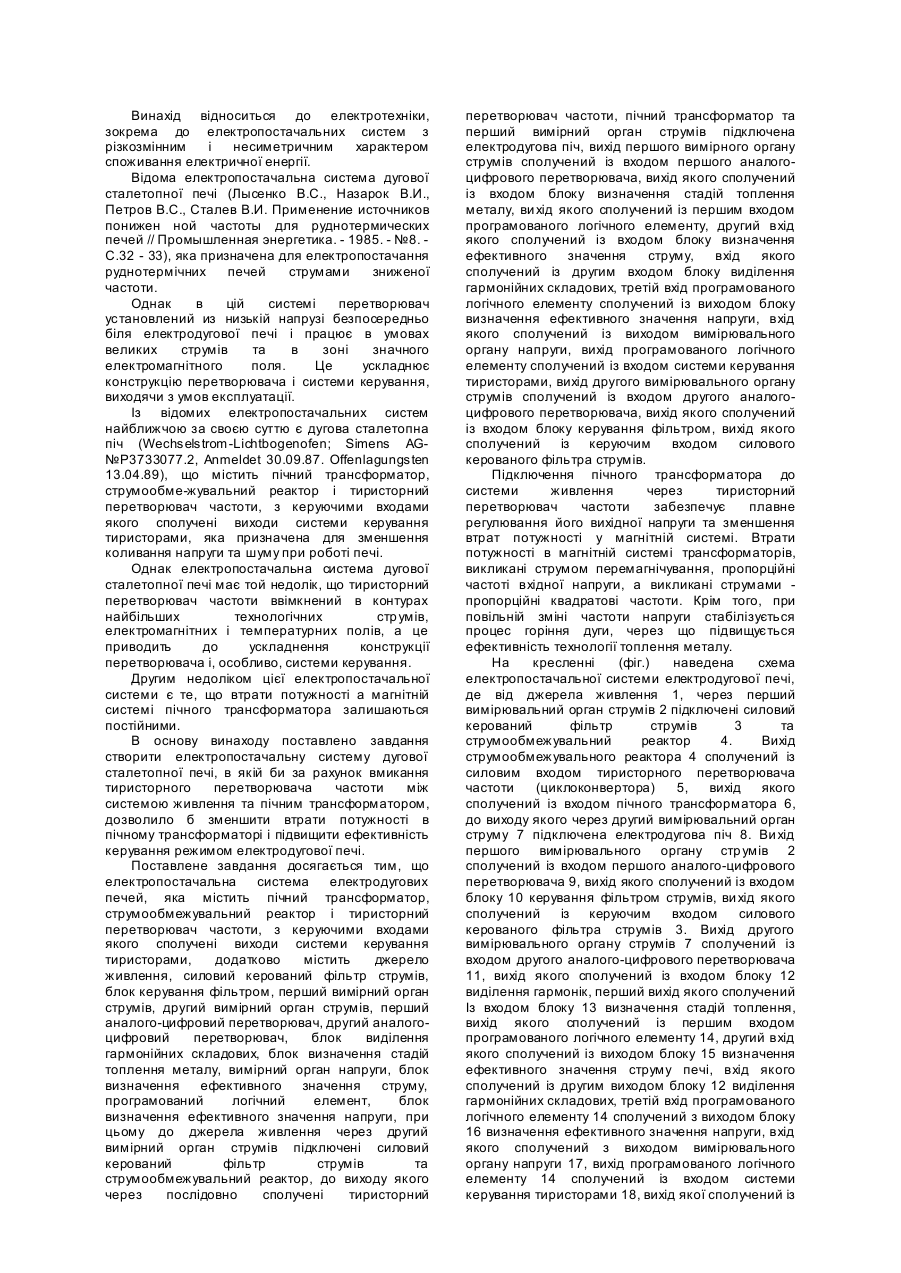

Електропостачальна система дугової стале-топної печі, яка містить пічний трансформатор, струмообмежувальний реактор і тиристорний пе­ретворювач частоти, з керуючими входами якого сполучені виходи системи керування тиристорами, яка відрізняється тим, що вона додатково містить джерело живлення, силовий керований фільтр струмів, блок керування фільтром, перший вимірний орган струмів, другий вимірний орган струмів, перший аналого-цифровий...

Номер патенту: 17572

Опубліковано: 06.05.1997

Автори: Ромашко Сергій Миколайович, Перхач Володимир Степанович, Гудим Володимир Васильович, Гудим Василь Ількович

МПК: H02J 3/26

Мітки: електропостачальна, печі, система, сталетопної, дугової

Формула / Реферат:

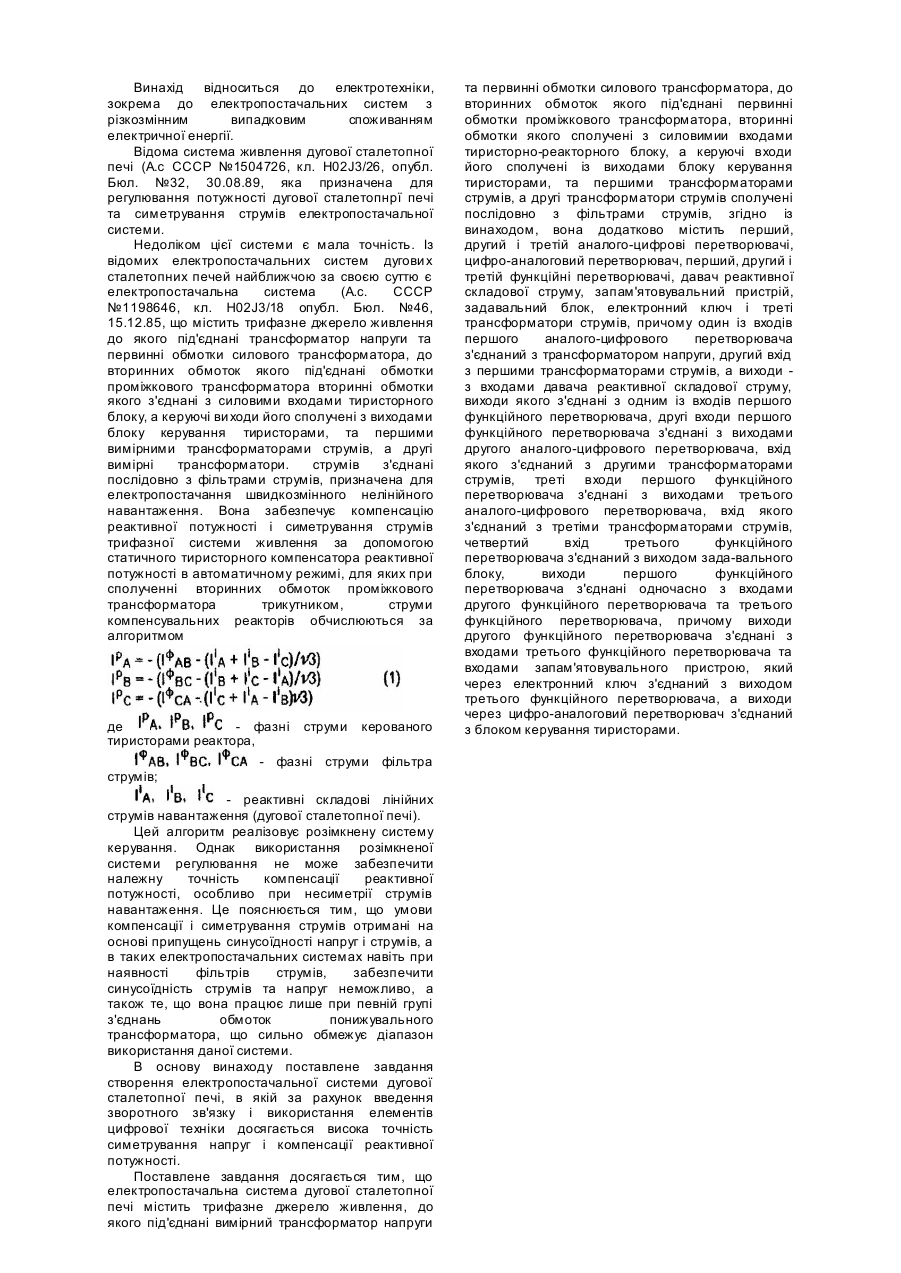

Електропостачальна система дугової сталетопної печі, яка містить трифазне джерело живлення до якого під'єднані трансформатор напруги та первинні обмотки силового трансформатора до вторинних обмоток якого під'єднані первинні обмотки проміжкового трансформатора, вторинні обмотки якого сполучені з силовими входами тиристорно-реакторного блоку, а керуючі входи його сполучені із виходами блоку керування тиристорами, та першими трансформаторами...

Номер патенту: 13779

Опубліковано: 25.04.1997

Автори: Цукорник Генадій Володимирович, Рибак Ярослав Миколайович, Березюк Богдан Михайлович, Гудим Василь Ількович

МПК: H02J 3/26

Мітки: дугової, сталеплавильної, електропостачальна, печі, система

Формула / Реферат:

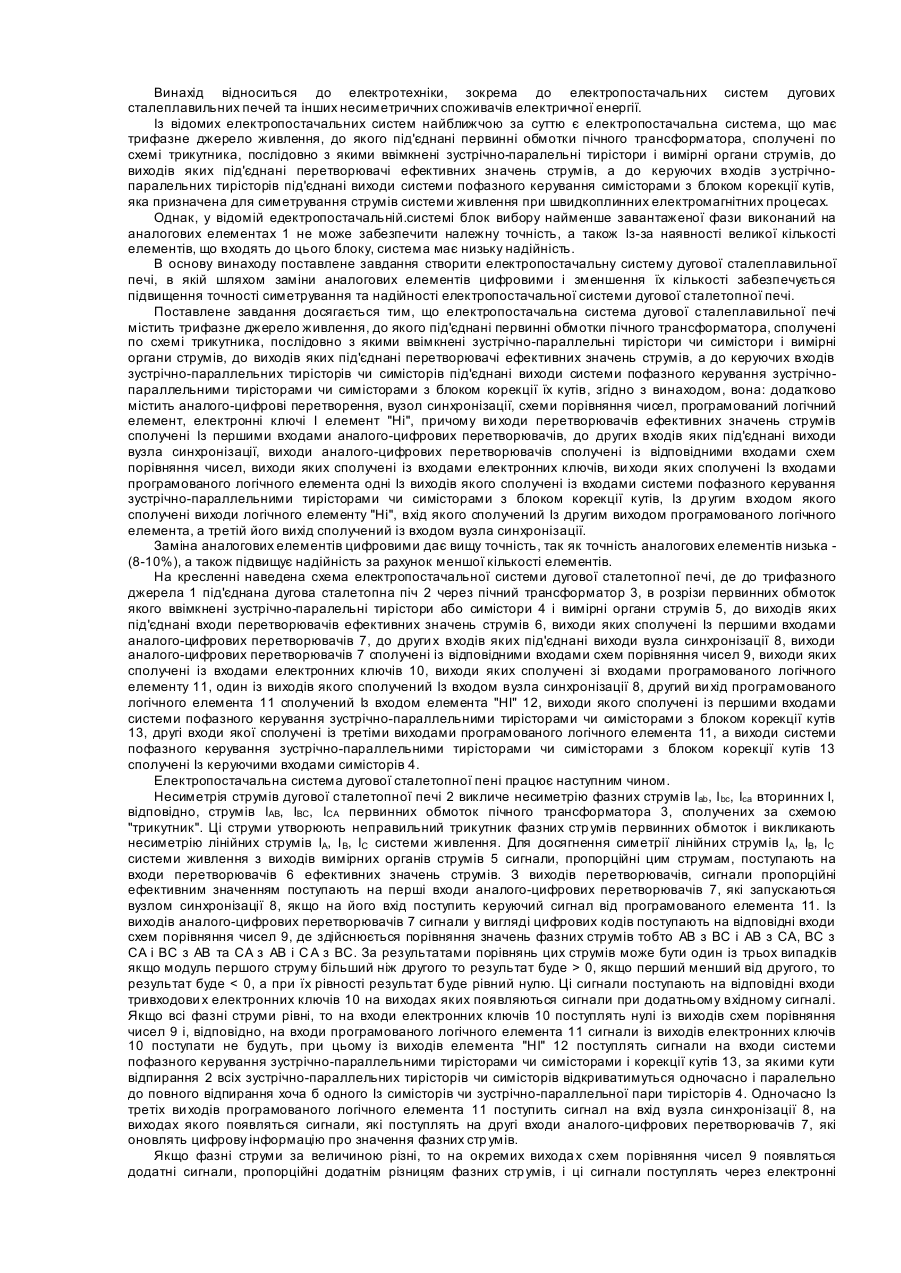

Електропостачальна система дугової сталепла­вильної печі, що містить трифазне джерело живлен­ня, до якого під'єднані первинні обмотки пічного трансформатора, сполучені по схемі трикутника, послідовно з якими ввімкнені зустрічно-паралельно тиристори чи симістори і вимірні органи струмів, до виходів яких під'єднані перетворювачі ефективних значень струмів, а до керуючих входів симісторів (тиристорів) під'єднані виходи системи пофазного...

Номер патенту: 7116

Опубліковано: 30.06.1995

Автор: Пославський Богдан Тимофійович

МПК: H02M 5/02, H02J 3/26

Мітки: пристрій, симетрируючий

Формула / Реферат:

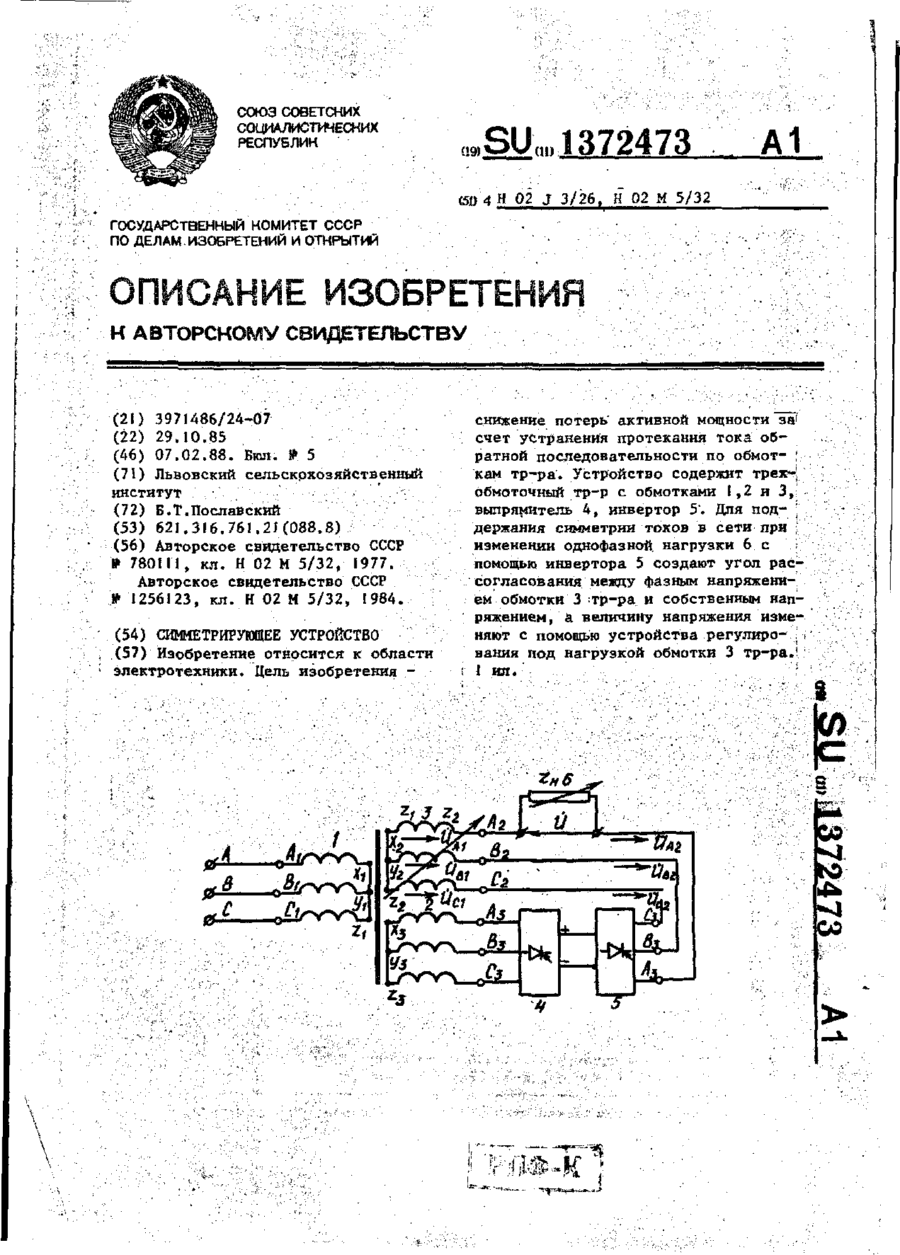

Симметрирующее устройство, питающее од­нофазную нагрузку, содержащее трехфазный трансформатор, систему выпрямитель - инвертор для формирования напряжения обратной последова­тельности, отличающееся тем, что, с целью сниже­ния потерь активной мощности за счет устранения протекания тока обратной последовательности по обмоткам трансформатора, трехфазный трансфор­матор выполнен трехобмоточным, первичная обмот­ка которого подключена к зажимам для...

Номер патенту: 299

Опубліковано: 30.04.1993

Автори: Мостовяк Іван Васильович, Селиверстов Михайло Анатолійович, Шидловський Анатолій Корнійович, Новський Володимир Олександрович, Фартушок Ігор Михайлович

МПК: H02J 3/26, H02J 3/18

Мітки: електричної, енергії, швидкодіючої, стабілізації, параметрів, спосіб, багатофазній, системі

Формула / Реферат:

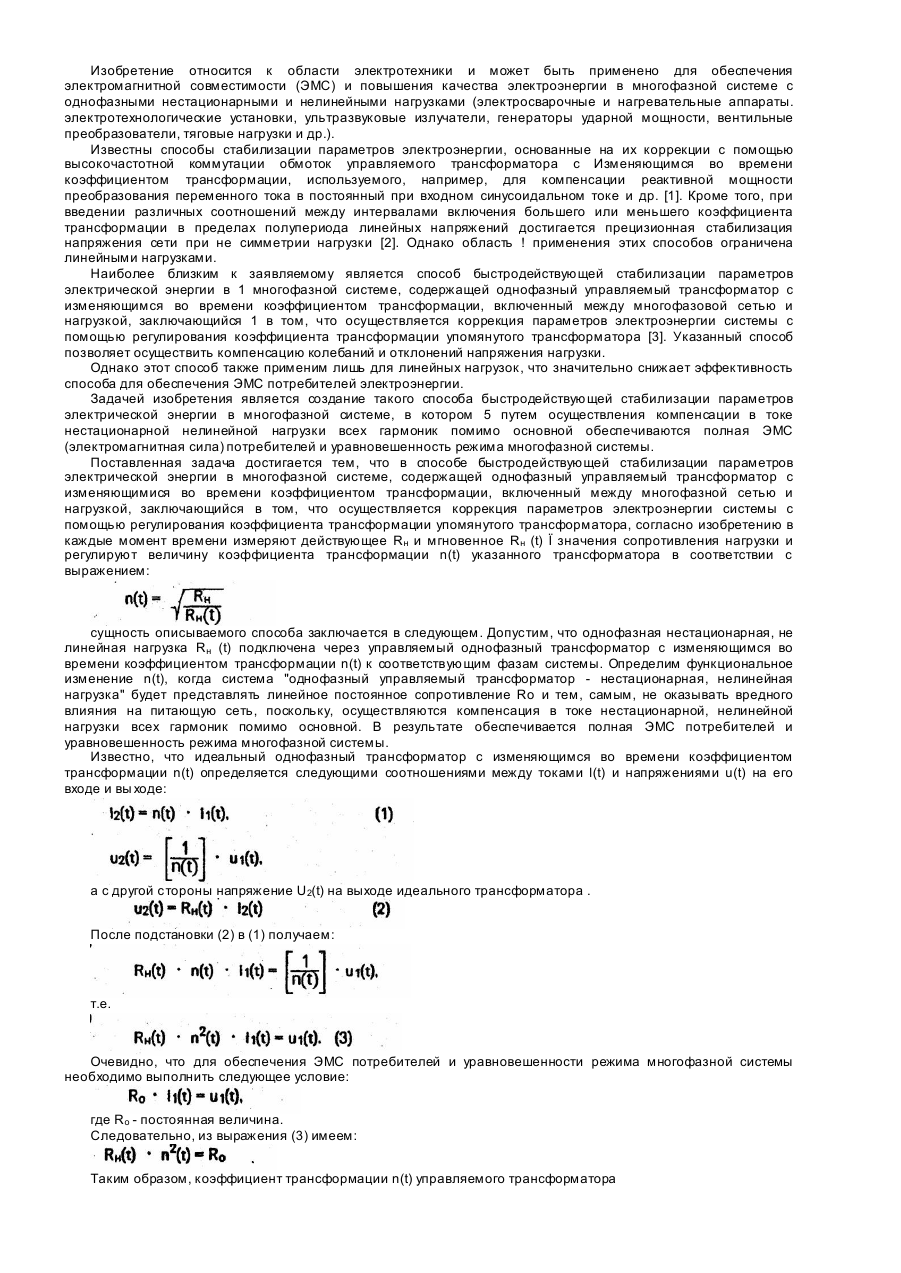

Способ быстродействующей стабилизации параметров электрической энергии в многофазной системе, содержащей однофазный управляемый трансформатор с изменяющимся во времени коэффициентом трансформации, включенный между многофазной сетью и нагрузкой, заключающийся В том. что осуществляется коррекция параметров электроэнергии системы с помощью регулирования коэффициента трансформации упомянутого трансформатора, отличающийся тем, что в каждый момент...

Номер патенту: 300

Опубліковано: 30.04.1993

Автори: Новський Володимир Олександрович, Яровий Олександр Миколайович, Шидловський Анатолій Корнійович, Мостовяк Іван Васильович, Фартушок Ігор Михайлович

МПК: H02J 3/18, H02J 3/26

Мітки: електричної, спосіб, багатофазній, системі, швидкодіючої, параметрів, енергії, стабілізації

Формула / Реферат:

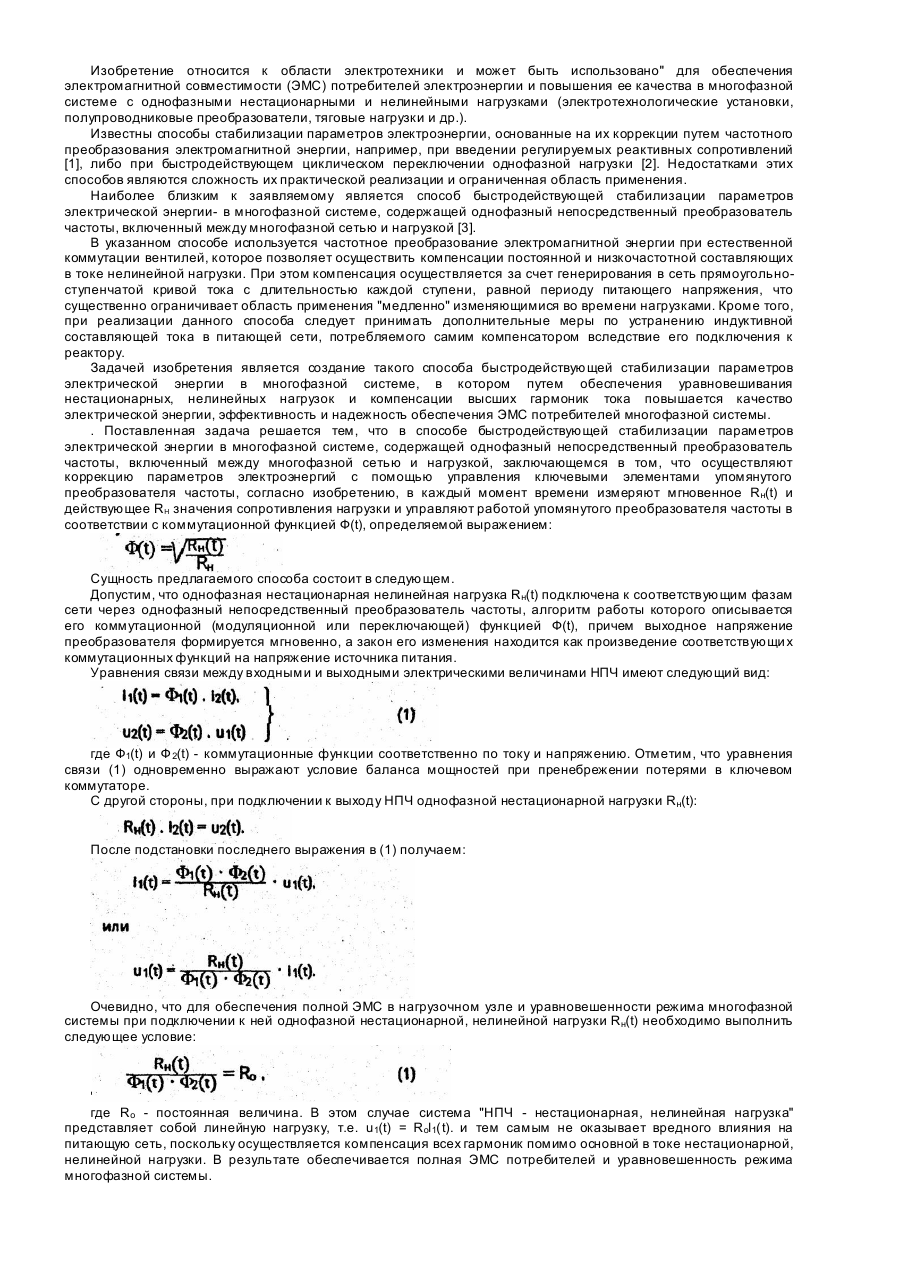

Способ быстродействующей стабилизации параметров электрической энергии а многофазной системе, содержащей однофазный непосредственный преобразователь частоты, включенный между многофазной сетью и нагрузкой, заключающийся в том, что осуществляют коррекцию параметров электроэнергии с помощью управления ключевыми элементами упомяну- . того преобразователя частоты, отличающийся тем, что в каждый момент времени измеряют мгновенное Rн(t) и...
