Харченко Олег Валентинович

Номер патенту: 121420

Опубліковано: 11.12.2017

Автори: Прокопів Микола Михайлович, Крамар Галина Михайлівна, Коваль Ігор Володимирович, Бодрова Людмила Гордіївна, Харченко Олег Валентинович

МПК: C01G 23/00, C22C 1/06, C22C 1/04 ...

Мітки: твердих, безвольфрамових, виготовлення, суміш, сплавів

Формула / Реферат:

Суміш для виготовлення безвольфрамових твердих сплавів, що включає шихту складний титан-ніобій карбід (Ті, Nb)C, нікель (Ni), хром (Сr), алюміній (Аl), та добавку до зв'язки нікелід алюмінію (Ni3Al), яка відрізняється тим, що нікель та хром введені в шихту у вигляді композиції ніхром (NiCr) у співвідношенні 80-20 % (мас.) для рівномірного розподілення його по об'єму.

Номер патенту: 119085

Опубліковано: 11.09.2017

Автори: Харченко Олег Валентинович, Прокопів Микола Михайлович

МПК: B02C 17/22, B22F 9/04

Мітки: пристрій, порошків, розмелу

Формула / Реферат:

Пристрій для розмелу порошків, що має циліндричний барабан, в якому вільно знаходяться розмельні шари, встановлений з можливістю обертання на валках рольгангу, який відрізняється тим, що барабан встановлено з ексцентриситетом в гнізді втулки з можливістю обертання разом зі втулкою на валках рольгангу.

Номер патенту: 101722

Опубліковано: 25.04.2013

Автори: Харченко Олег Валентинович, Сердюк Юрій Дмитрович, Прокопів Назар Миколайович, Прокопів Микола Михайлович

МПК: B22F 3/14, C22C 1/04

Мітки: високощільних, сплавів, спосіб, виготовлення, дрібнозернистих, твердих

Формула / Реферат:

Спосіб виготовлення високощільних дрібнозернистих твердих сплавів, який включає формування заготовки з твердосплавного порошку, вакуумне рідкофазове спікання, компресійне спікання під тиском газу, що не перевершує 10 МПа, при температурі рідкофазового спікання, наступне охолодження у вакуумі, який відрізняється тим, що збільшення тиску газу до необхідної величини після вакуумного рідкофазового спікання здійснюють зі швидкістю 1-1,5...

Номер патенту: 69082

Опубліковано: 25.04.2012

Автори: Прокопів Назар Миколайович, Харченко Олег Валентинович, Прокопів Микола Михайлович, Сердюк Юрій Дмитрович

МПК: B22F 3/14, C22C 1/04

Мітки: дрібнозернистих, високощільних, виготовлення, твердих, спосіб, сплавів

Формула / Реферат:

Спосіб виготовлення високощільних дрібнозернистих твердих сплавів, що включає формування заготовки, вакуумне спікання, компресійне спікання під тиском газу, що не перевершує 10МПа при температурі рідкофазного спікання з наступним охолодженням у вакуумі, який відрізняється тим, що збільшення тиску газу до необхідної величини після рідкофазного спікання відбувається зі швидкістю 1,0-1,5 МПа/хв.

Номер патенту: 59430

Опубліковано: 10.05.2011

Автори: Ков'язін Сергій Федорович, Савенков Володимир Іванович, Сидоренко Леонід Семенович, Галков Олександр Володимирович, Асєєв Андрєй Сєргєєвіч, Харченко Олег Валентинович, Зісман Олександр Григорович, Василенко Лариса Омелянівна, Матвійчук Олександр Олександрович, Бондаренко Володимир Петрович

МПК: B02C 17/22

Мітки: барабан, розмельний

Формула / Реферат:

1. Розмельний барабан, що містить циліндричний корпус, встановлений з можливістю обертання, на внутрішній поверхні якого жорстко закріплені елементи для переміщення порошку і розмельних куль, виконані у вигляді поздовжньо розташованих ребер, розміщених по колу, кінці яких закріплені в пазах кілець, запресованих в торцях корпусу, який відрізняється тим, що ребра рівномірно розміщені по колу, а товщина ребер складає 0,02-0,03 довжини...

Номер патенту: 90830

Опубліковано: 25.05.2010

Автори: Прокопів Микола Михайлович, Харченко Олег Валентинович, Прокопів Назар Миколайович, Сердюк Юрій Дмитрович

МПК: B22F 3/14, C22C 1/04

Мітки: спосіб, одержання, сплавів, твердих

Формула / Реферат:

Спосіб одержання твердих сплавів, який включає формування заготовки, компресійне спікання під тиском, що не перевищує 10 МПа, при температурі рідкофазного спікання з наступним охолодженням до кімнатної температури, який відрізняється тим, що перед охолодженням тиск знижують до 2×10-5-1×10-4 МПа, а охолодження проводять при цьому тиску зі швидкістю 50-150 град./хв.

Номер патенту: 90612

Опубліковано: 11.05.2010

Автори: Прокопів Микола Михайлович, Прокопів Назар Миколайович, Харченко Олег Валентинович

МПК: C22C 1/04, B22F 3/16, B22F 3/12 ...

Мітки: сплаву, одержання, спосіб, твердого

Формула / Реферат:

1. Спосіб одержання твердого сплаву, який включає пресування шихти, спікання її на першій стадії при нагріванні зі швидкістю 35-40 град./хв. до 800-850 °С з наступною витримкою упродовж 30-40 хв., а на другій стадії при нагріванні із швидкістю 50-55 град./хв. до температури рідкофазного спікання з наступною витримкою протягом 3-20 хв., після цього температуру нагрівання знижують до температури твердофазного спікання 1200-1250 °С і здійснюють...

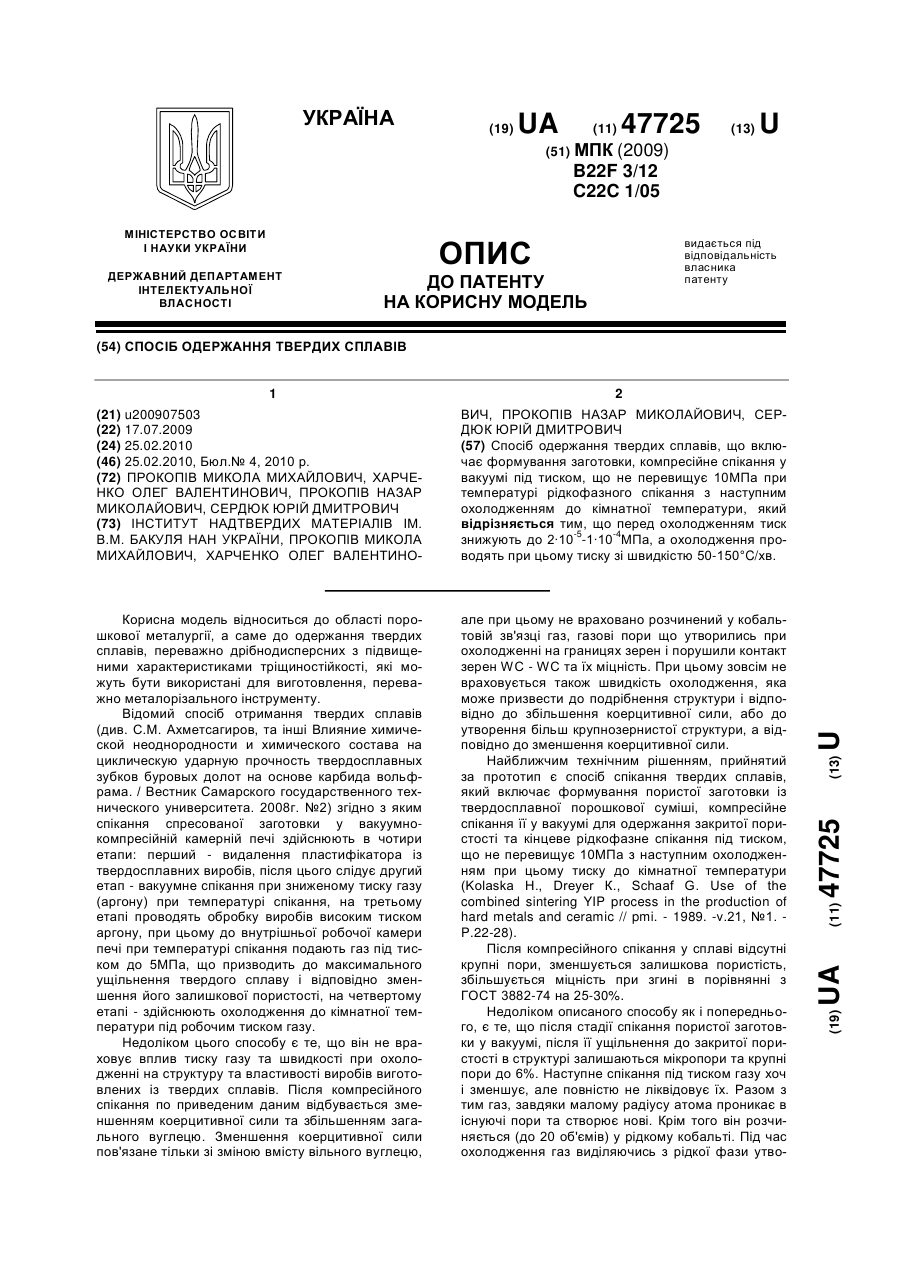

Номер патенту: 47725

Опубліковано: 25.02.2010

Автори: Сердюк Юрій Дмитрович, Харченко Олег Валентинович, Прокопів Назар Миколайович, Прокопів Микола Михайлович

МПК: C22C 1/05, B22F 3/12

Мітки: твердих, одержання, спосіб, сплавів

Формула / Реферат:

Спосіб одержання твердих сплавів, що включає формування заготовки, компресійне спікання у вакуумі під тиском, що не перевищує 10 МПа при температурі рідкофазного спікання з наступним охолодженням до кімнатної температури, який відрізняється тим, що перед охолодженням тиск знижують до 2·10-5-1·10-4 МПа, а охолодження проводять при цьому тиску зі швидкістю 50-150° C/ хв.

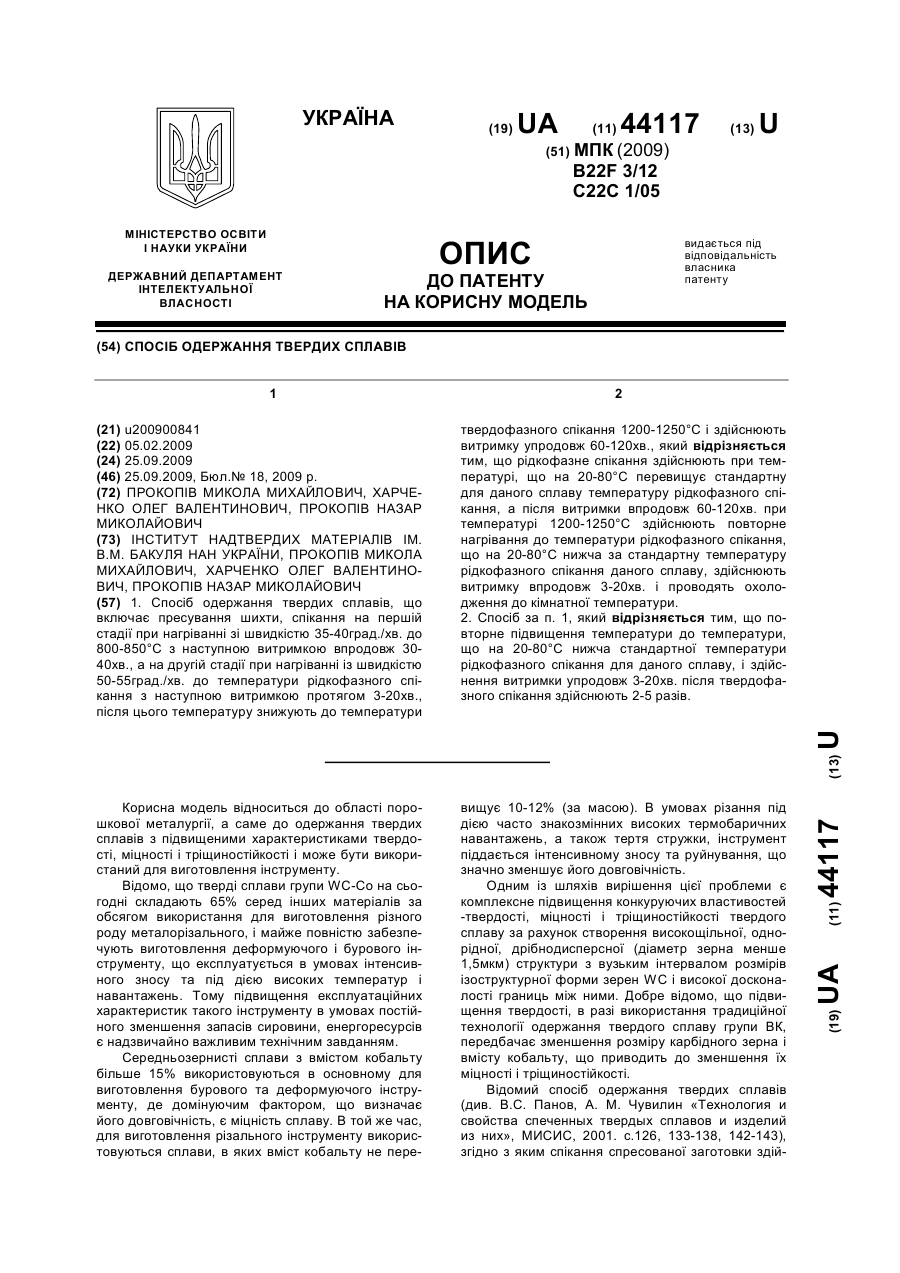

Номер патенту: 44117

Опубліковано: 25.09.2009

Автори: Харченко Олег Валентинович, Прокопів Микола Михайлович, Прокопів Назар Миколайович

МПК: C22C 1/05, B22F 3/12

Мітки: одержання, сплавів, твердих, спосіб

Формула / Реферат:

1. Спосіб одержання твердих сплавів, що включає пресування шихти, спікання на першій стадії при нагріванні зі швидкістю 35-40 град./хв. до 800-850 °С з наступною витримкою впродовж 30-40 хв., а на другій стадії при нагріванні із швидкістю 50-55 град./хв. до температури рідкофазного спікання з наступною витримкою протягом 3-20 хв., після цього температуру знижують до температури твердофазного спікання 1200-1250 °С і здійснюють витримку...

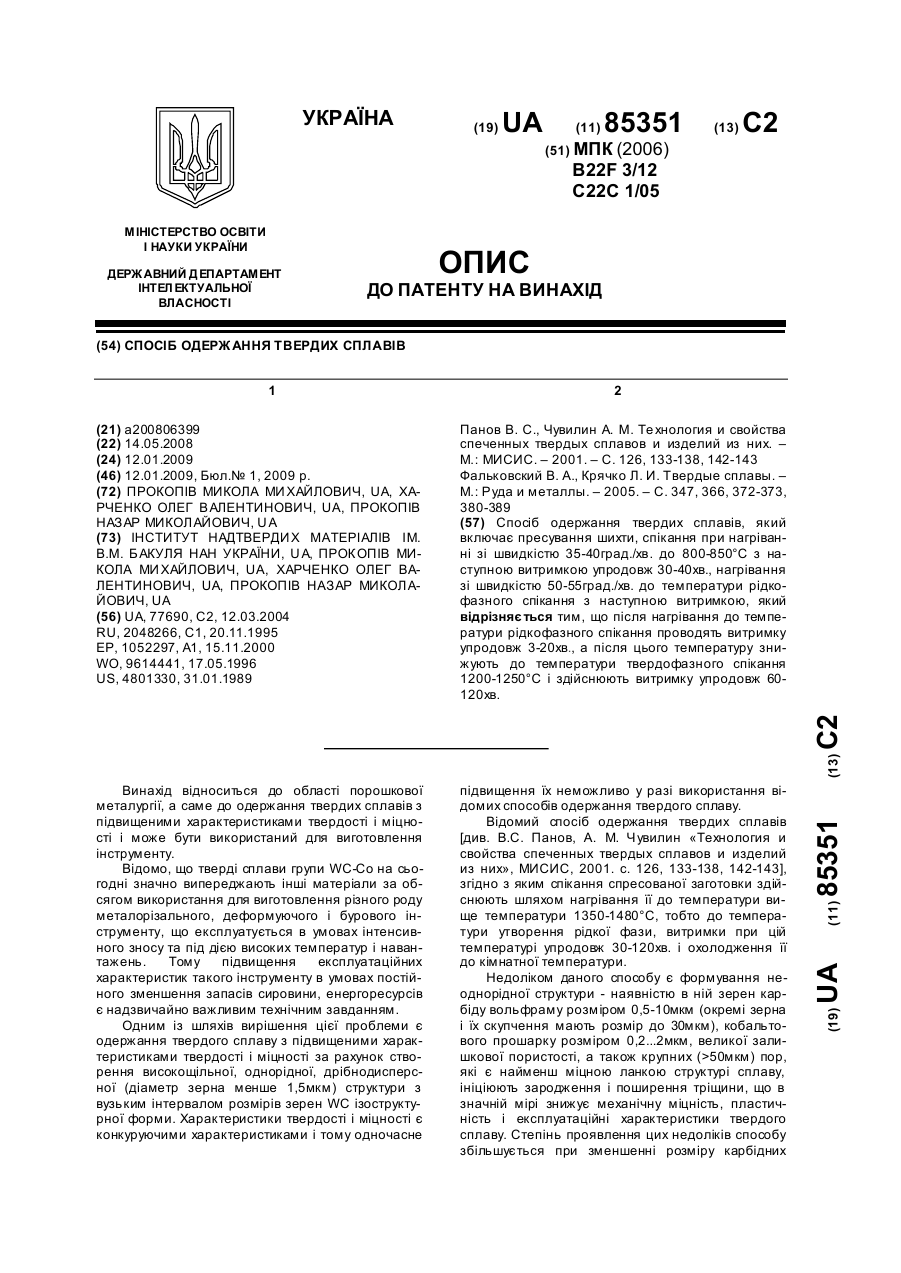

Номер патенту: 85351

Опубліковано: 12.01.2009

Автори: Прокопів Назар Миколайович, Прокопів Микола Михайлович, Харченко Олег Валентинович

МПК: B22F 3/12, C22C 1/05

Мітки: спосіб, одержання, твердих, сплавів

Формула / Реферат:

Спосіб одержання твердих сплавів, який включає пресування шихти, спікання при нагріванні зі швидкістю 35-40 град./хв. до 800-850 °С з наступною витримкою упродовж 30-40 хв., нагрівання зі швидкістю 50-55 град./хв. до температури рідкофазного спікання з наступною витримкою, який відрізняється тим, що після нагрівання до температури рідкофазного спікання проводять витримку упродовж 3-20 хв., а після цього температуру знижують до температури...

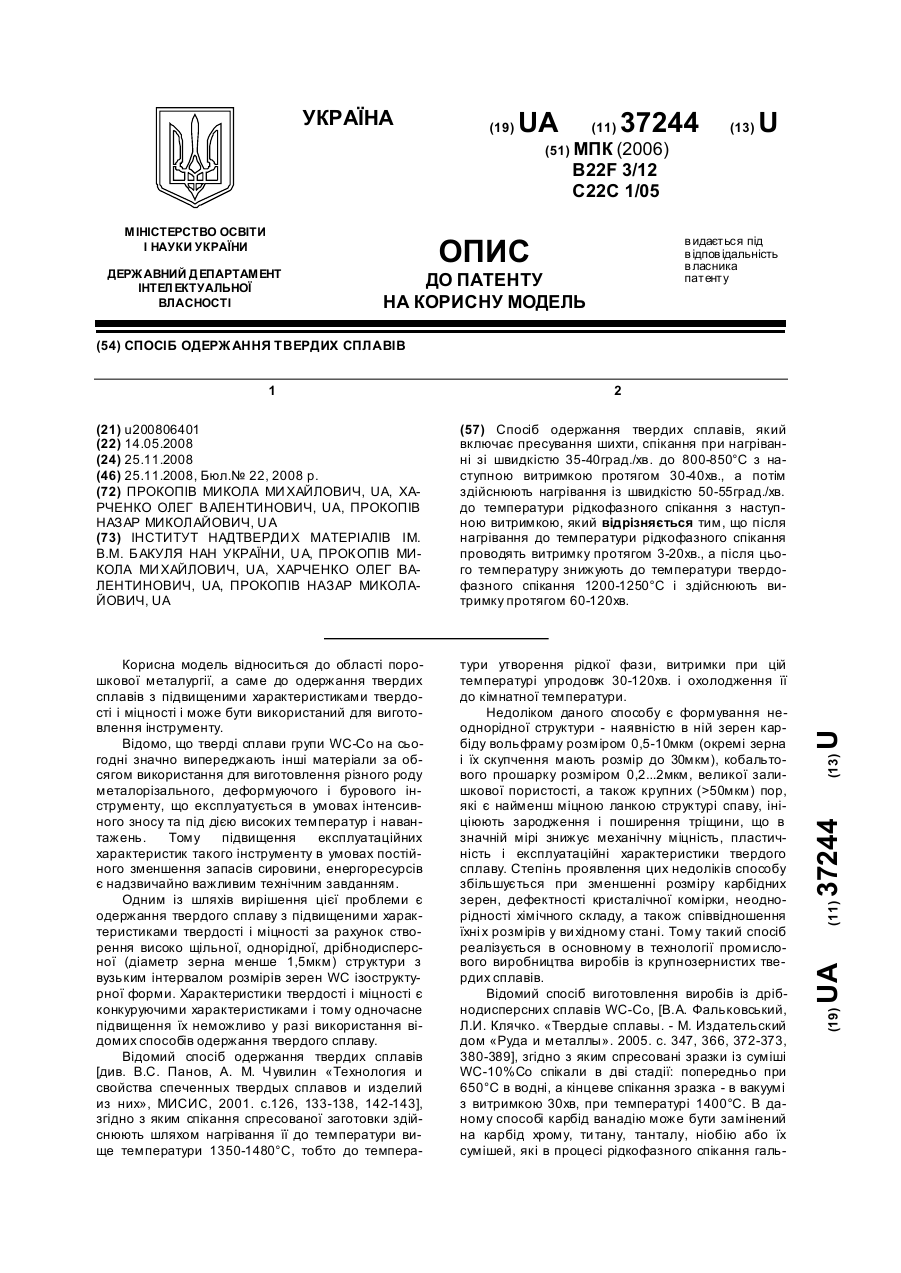

Номер патенту: 37244

Опубліковано: 25.11.2008

Автори: Прокопів Назар Миколайович, Прокопів Микола Михайлович, Харченко Олег Валентинович

МПК: C22C 1/05, B22F 3/12

Мітки: одержання, твердих, сплавів, спосіб

Формула / Реферат:

Спосіб одержання твердих сплавів, який включає пресування шихти, спікання при нагріванні зі швидкістю 35-40 град./хв. до 800-850 °С з наступною витримкою протягом 30-40 хв., а потім здійснюють нагрівання із швидкістю 50-55 град./хв. до температури рідкофазного спікання з наступною витримкою, який відрізняється тим, що після нагрівання до температури рідкофазного спікання проводять витримку протягом 3-20 хв., а після цього температуру знижують...
