Захищена вставка для ємностей для рідин

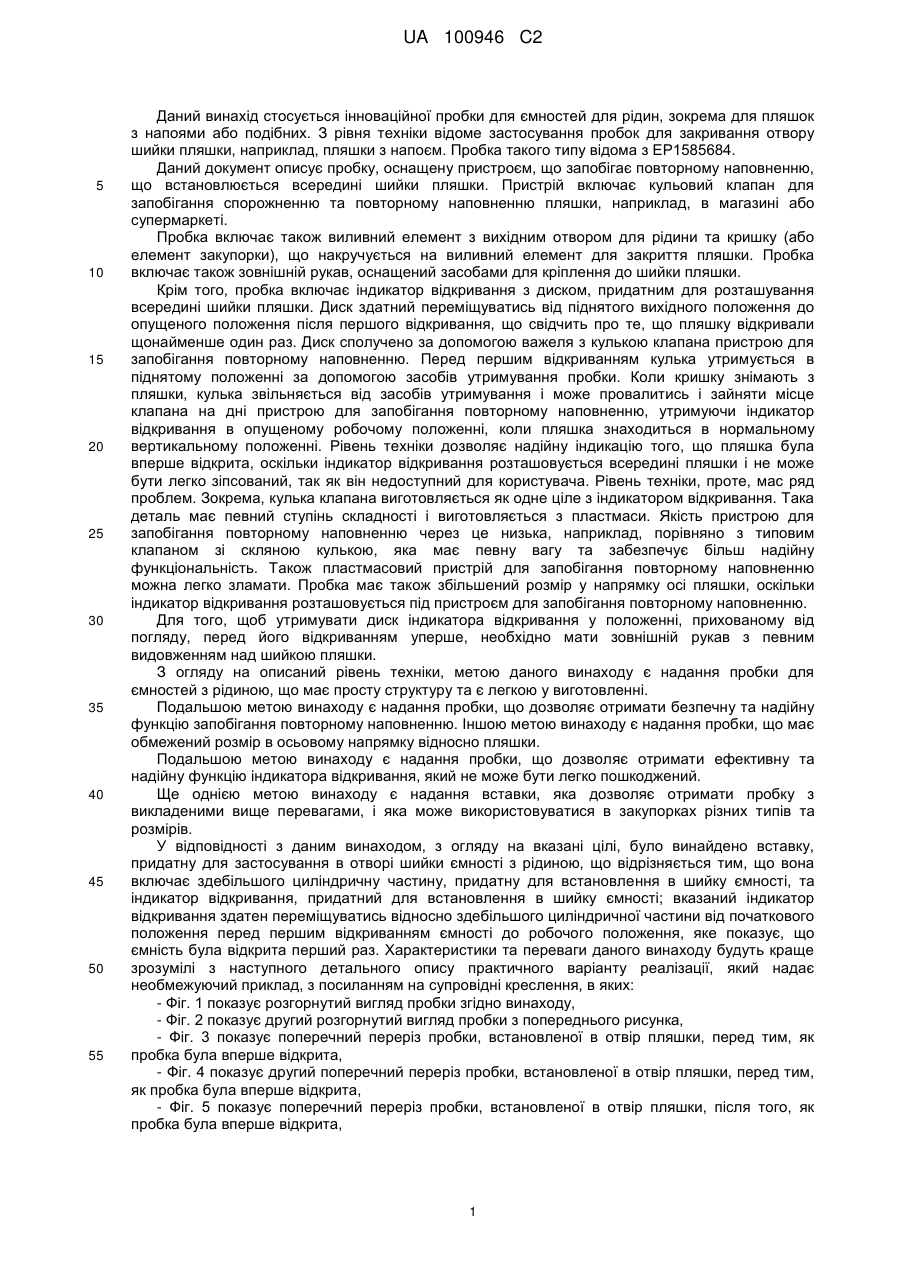

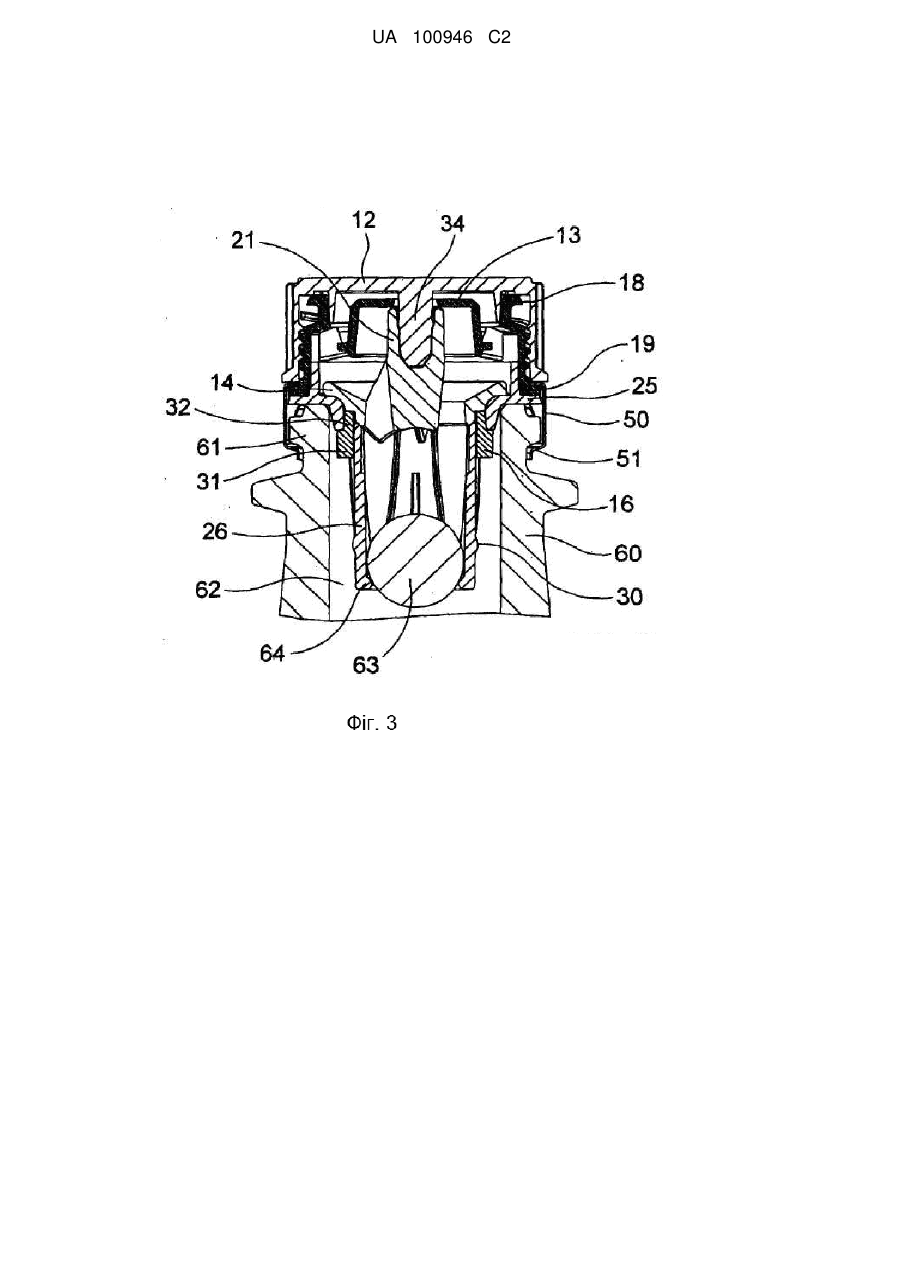

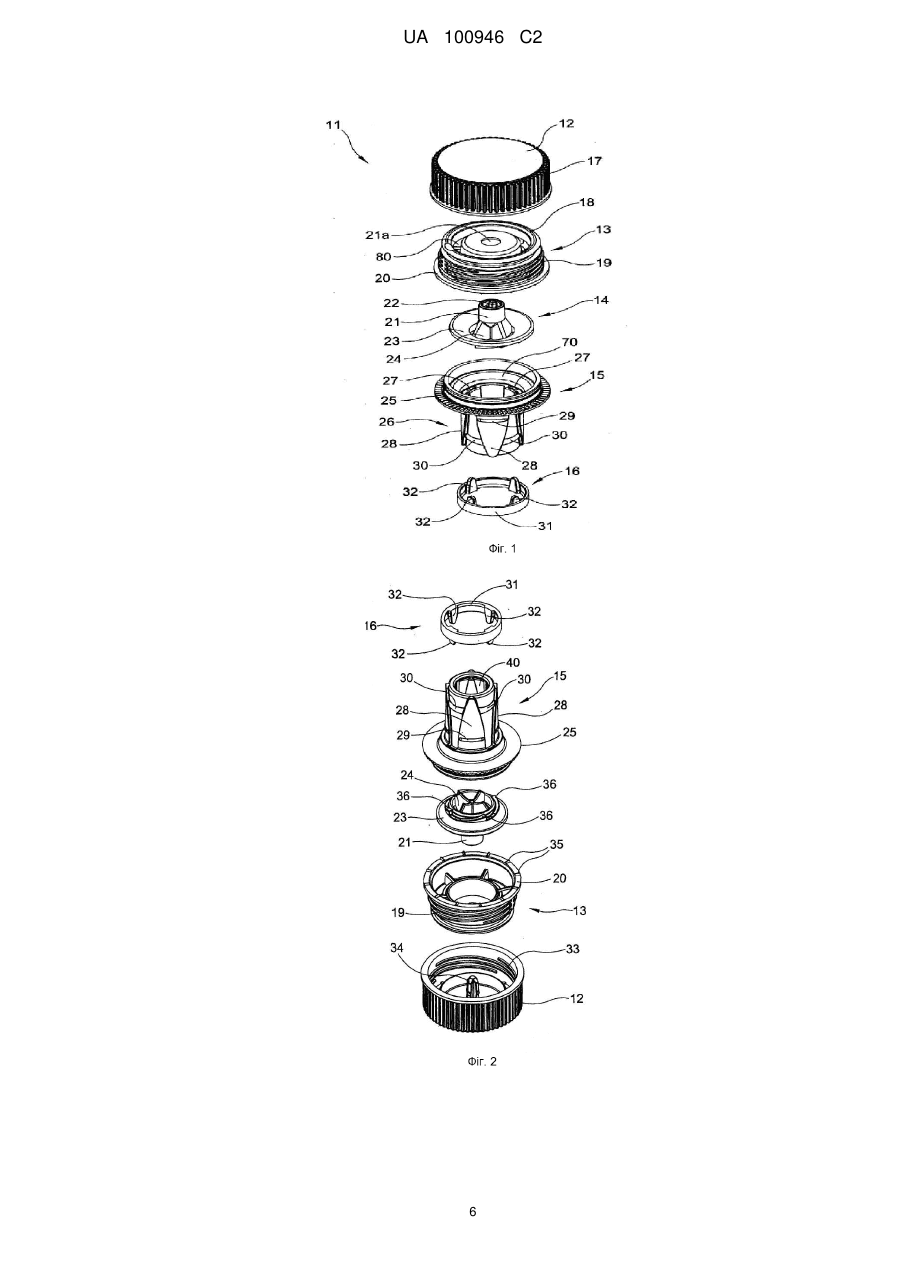

Реферат: Даний винахід стосується вставки, придатної для встановлення в отвір шийки (60) ємності з рідиною. Ця вставка містить трубчасту частину (26), придатну для встановлення в шийку (60) ємності, та індикатор відкривання (16), придатний для встановлення в шийку ємності; вказаний індикатор відкривання здатен переміщуватись відносно циліндричної частини (26) від початкового положення перед першим відкриванням ємності до робочого положення, яке показує, що ємність була відкрита вперше. UA 100946 C2 (12) UA 100946 C2 UA 100946 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується інноваційної пробки для ємностей для рідин, зокрема для пляшок з напоями або подібних. З рівня техніки відоме застосування пробок для закривання отвору шийки пляшки, наприклад, пляшки з напоєм. Пробка такого типу відома з ЕР1585684. Даний документ описує пробку, оснащену пристроєм, що запобігає повторному наповненню, що встановлюється всередині шийки пляшки. Пристрій включає кульовий клапан для запобігання спорожненню та повторному наповненню пляшки, наприклад, в магазині або супермаркеті. Пробка включає також виливний елемент з вихідним отвором для рідини та кришку (або елемент закупорки), що накручується на виливний елемент для закриття пляшки. Пробка включає також зовнішній рукав, оснащений засобами для кріплення до шийки пляшки. Крім того, пробка включає індикатор відкривання з диском, придатним для розташування всередині шийки пляшки. Диск здатний переміщуватись від піднятого вихідного положення до опущеного положення після першого відкривання, що свідчить про те, що пляшку відкривали щонайменше один раз. Диск сполучено за допомогою важеля з кулькою клапана пристрою для запобігання повторному наповненню. Перед першим відкриванням кулька утримується в піднятому положенні за допомогою засобів утримування пробки. Коли кришку знімають з пляшки, кулька звільняється від засобів утримування і може провалитись і зайняти місце клапана на дні пристрою для запобігання повторному наповненню, утримуючи індикатор відкривання в опущеному робочому положенні, коли пляшка знаходиться в нормальному вертикальному положенні. Рівень техніки дозволяє надійну індикацію того, що пляшка була вперше відкрита, оскільки індикатор відкривання розташовується всередині пляшки і не може бути легко зіпсований, так як він недоступний для користувача. Рівень техніки, проте, мас ряд проблем. Зокрема, кулька клапана виготовляється як одне ціле з індикатором відкривання. Така деталь має певний ступінь складності і виготовляється з пластмаси. Якість пристрою для запобігання повторному наповненню через це низька, наприклад, порівняно з типовим клапаном зі скляною кулькою, яка має певну вагу та забезпечує більш надійну функціональність. Також пластмасовий пристрій для запобігання повторному наповненню можна легко зламати. Пробка має також збільшений розмір у напрямку осі пляшки, оскільки індикатор відкривання розташовується під пристроєм для запобігання повторному наповненню. Для того, щоб утримувати диск індикатора відкривання у положенні, прихованому від погляду, перед його відкриванням уперше, необхідно мати зовнішній рукав з певним видовженням над шийкою пляшки. З огляду на описаний рівень техніки, метою даного винаходу є надання пробки для ємностей з рідиною, що має просту структуру та є легкою у виготовленні. Подальшою метою винаходу є надання пробки, що дозволяє отримати безпечну та надійну функцію запобігання повторному наповненню. Іншою метою винаходу є надання пробки, що має обмежений розмір в осьовому напрямку відносно пляшки. Подальшою метою винаходу є надання пробки, що дозволяє отримати ефективну та надійну функцію індикатора відкривання, який не може бути легко пошкоджений. Ще однією метою винаходу є надання вставки, яка дозволяє отримати пробку з викладеними вище перевагами, і яка може використовуватися в закупорках різних типів та розмірів. У відповідності з даним винаходом, з огляду на вказані цілі, було винайдено вставку, придатну для застосування в отворі шийки ємності з рідиною, що відрізняється тим, що вона включає здебільшого циліндричну частину, придатну для встановлення в шийку ємності, та індикатор відкривання, придатний для встановлення в шийку ємності; вказаний індикатор відкривання здатен переміщуватись відносно здебільшого циліндричної частини від початкового положення перед першим відкриванням ємності до робочого положення, яке показує, що ємність була відкрита перший раз. Характеристики та переваги даного винаходу будуть краще зрозумілі з наступного детального опису практичного варіанту реалізації, який надає необмежуючий приклад, з посиланням на супровідні креслення, в яких: - Фіг. 1 показує розгорнутий вигляд пробки згідно винаходу, - Фіг. 2 показує другий розгорнутий вигляд пробки з попереднього рисунка, - Фіг. 3 показує поперечний переріз пробки, встановленої в отвір пляшки, перед тим, як пробка була вперше відкрита, - Фіг. 4 показує другий поперечний переріз пробки, встановленої в отвір пляшки, перед тим, як пробка була вперше відкрита, - Фіг. 5 показує поперечний переріз пробки, встановленої в отвір пляшки, після того, як пробка була вперше відкрита, 1 UA 100946 C2 5 10 15 20 25 30 35 40 45 50 55 - Фіг. 6 показує другий поперечний переріз пробки, встановленої в отвір пляшки, після того, як пробка була вперше відкрита. На рисунках показана пробка 11, призначена для встановлення в отвір шийки ємності з рідиною, наприклад скляної пляшки для напоїв. Пробка 11 включає кришку 12, виливний елемент 13, елемент 14, вставку 15 та індикатор відкривання 16. Кришка 12 здатна у знімний спосіб кріпитись до виливного елемента 13. Переважно, кришка 12 може кріпитись до виливного елемента закручуванням на внутрішній різьбі 33, котра може входити у зчеплення з зовнішньою різьбою 19 виливного елемента 13. Кришка 12 переважно може мати насічку 17 на зовнішній бічній поверхні для полегшення захоплення користувачем. Виливний елемент 13 переважно має виливну кромку 18, котра виступає над верхнім круговим периметром елемента. Виливний елемент 13 утворює вихідний отвір 80 для рідини з пляшки. Більш того, виливний елемент 13 переважно має нижній фланець 19, потрібний для кріплення елемента до шийки 60 пляшки (Фіг. 3-6). Фланець 19 на нижньому боці має радіальні ребра 35, здатні входити у зчеплення з відповідними радіальними жолобами на верхньому фланці 25 вставки 15, для запобігання взаємному обертанню двох деталей, коли пробка вставлена в отвір пляшки. Виливний елемент 13 переважно має також осьовий отвір 21а, який дозволяє проходження штифта 34, що проходить від середини пробки-заглушки 12 до осі такого елемента. Вставка 15 включає здебільшого циліндричну частину 26, придатну для встановлення в шийку 60 пляшки. Зокрема, здебільшого циліндрична частина 26 вставляється в шийку 60, залишаючи кільцевий зазор 62 (Фіг. 3) між зовнішньо стінкою частини 26 та внутрішньою частиною шийки 60. Переважно, вставка 15 являє собою пристрій для запобігання повторному наповненню, оснащений клапанним механізмом, здатним запобігати небажаному повторному наповненню ємності після того, як вона була відкрита щонайменше один раз. Здебільшого циліндрична частина 26 переважно є трубчастою деталлю з повздовжньою порожниною всередині її, яка утворює місце для клапана проти повторного наповнення. Індикатор відкривання 16 здатен переміщуватись від початкового положення перед відкриванням уперше, в якому він знаходиться поблизу отвору пляшки, до робочого положення після того, як пляшку відкривали щонайменше один раз, в якому він знаходиться в положенні, віддаленому від отвору пляшки, і показує, що пляшка відкривалася щонайменше один раз. У початковому положенні індикатор відкривання 16 малопомітний або взагалі непомітний ззовні. У цьому положенні елемент 16 дійсно знаходиться за іншими частинами пробки. Переважно, у початковому положенні елемент 16 знаходиться всередині зовнішнього рукава 50, показаного на рисунках 3-6, тоді як у робочому положенні він знаходиться зовні цього рукава 50. Вставка 15 переважно має одні засоби утримування 29 для утримування індикатора відкривання 16 у початковому положенні. Вставка 15 переважно має також другі засоби утримування 30 для утримування індикатора відкривання в робочому положенні. Засоби утримування 29, 30 є засобами, що утримують індикатор відкривання у певному положенні, принаймні, коли пляшка знаходиться в нормальному вертикальному положенні. Такі засоби 29-30 можуть також не утримувати індикатор відкривання 15 у певному фіксованому положенні, коли пляшка перекинута. Переважно, перші та другі засоби утримування включають стримуючі засоби 29, 30 між зовнішньою стінкою трубчастої частини 26 та індикатором відкривання 16. Переважно, перші засоби утримування являють собою виступи 29, здатні упиратися в відповідні торцеві поверхні індикатора відкривання 16, котрий утримується на них. Переважно є чотири таких виступи 29, розташованих рівномірно по колу на трубчастій частині 26. Виступи 29 утворені на піднятих частинах 28, що простягаються поздовжньо на зовнішній бічній стінці частини 26. Частини 29 розташовані поблизу фланця 25 вставки 15, призначеного для розміщення на верхньому краю отвору ємності з тим, щоб підтримувати елемент 16 у піднятому положенні під час використання, коли пляшка знаходиться в нормальному вертикальному положенні. Другі засоби утримування являють собою виступи 30, утворені на зовнішній поверхні трубчастої частини 26 пристрою 15, у положенні, віддаленому від фланця 25 порівняно з виступами 29. Переважно є чотири таких виступи 30, і вони розташовані між піднятими частинами 28. Виступи 30 здатні упиратися в відповідні торцеві поверхні індикатора відкривання 16, котрий утримується на них. Переважно, частини 30 знаходяться поблизу нижнього кінця 64 пристрою 15. 2 UA 100946 C2 5 10 15 20 25 30 35 40 45 50 55 Згори вставка 15 утворює сідло 70 для перебування елемента 14 з можливістю обертання навколо осі пристрою 15. Нижній кінець 64 пристрою 15 утворює сідло для клапана проти повторного наповнення (Фіг. 4). Переважно, нижній кінець 64 створює сідло для кульки 63 клапана. Переважно, клапанний механізм вставки 15 включає кульовий клапан зі скляною кулькою. В альтернативному варіанті реалізації пробки дві кульки можуть також розташовуватися всередині трубчастої порожнини частини 26 з тим, щоб утруднити поломку системи запобігання повторному наповненню. Індикатор відкривання 16 включає кільцеву частину 31, здатну обертатись навколо трубчастої частини 26 пристрою 15. Кільце 31 має чотири виступи 32. Такі виступи 32 рівномірно розташовані по колу на кільцевій частині 31. Виступи 32 виступають як у радіальному напрямку, всередину, так і в осьовому напрямку, вгору, відносно кільця 31. Такі виступи 32 вставляються в жолоби на зовнішній поверхні частини 26 між піднятими частинами 28 так, щоб розташуватись на виступах 30 після першого відкривання пробки. Вгорі виступи 32 здатні стикуватися зі скошеними поверхнями 36 на елементі 14. Переважно, перед першим відкриванням пробки виступи 32 індикатора відкривання 16 вставлені в чотири відповідних отвори 27 на корпусі вставки 15, так щоб бути доступними для елемента 14. Пробка 11 включає засоби для звільнення індикатора відкривання 16 від перших засобів утримування 29 у початковому положенні. Такі засоби звільнення включають елемент 14, який з'єднаний з кришкою 12 для контролю проходження індикатора відкривання 16 до робочого положення, коли кришка 12 відкривається вперше. Елемент 14 оснащено виступаючою частиною 21, що простягається вздовж осі пробки, та дископодібною частиною 23. Виступаюча частина 21 оснащена осьовим отвором 22, в який при користуванні вставляється штифт 34 кришки 12. Отвір 22 та штифт 34 сполучаються для передачі обертового зусилля навколо осі пробки. Для цього, наприклад, можуть бути чотири ребра з боків штифта 34, які вставляються у відповідні вирізи на внутрішній стінці отвору 22. Дископодібна частина 23 здатна входити в сідло 70, створене на корпусі вставки 15, так щоб вона могла обертатись навколо своєї осі, що збігається з віссю пробки. Скошені поверхні 36, здатні діяти на виступи 32 індикатора відкривання 16, знаходяться на частині диска 23, оберненої до вставки 15. Переважно є чотири скошені поверхні (один на кожен виступ 32), і вони простягаються у коловому напрямку, будучи влаштовані так, щоб штовхати елемент 16 вниз, коли вони обертаються в тому ж напрямі, що й напрям відкривання кришки 12. Елемент 14 також включає на боці, зверненому до вставки 15, засоби для центрування та розташування кульки 63 при виливанні рідини. Зовнішній рукав 50 здатен закріплюватись на шийці пляшки. Рукав 50 має функцію кріплення виливного елемента 13 та виливного пристрою 15 до шийки пляшки. Рукав 50 має загалом С-подібний поперечний переріз для закріплення фланців 19 та 25 виливного елемента та вставки до шийки пляшки 60. Зокрема, рукав 50 може бути виготовлено з листа гнутого металу, наприклад, алюмінію. Рукав 50 переважно має нижній згин 51, який створює з'єднання рукава з шийкою пляшки. Згин 51 діє на фланець 61 на шийці 60 пляшки біля отвору. Фланці 19 та 25 лежать один на одному. Обидва вони лежать на верхньому краю отвору шийки 60 пляшки. Фіг. 3 та 4 показують пробку, встановлену в пляшку, перед тим як її відкривали вперше. Індикатор відкривання 16 знаходиться в початковому положенні поблизу отвору пляшки, тобто у піднятому положенні, коли пляшка знаходиться в нормальному вертикальному положенні. Виступи 32 вставляються в отвори 27 корпуса пристрою для запобігання повторному наповненню 15 в контакті зі скошеними поверхнями 36 елемента 14 (Фіг. 3). Елемент 14 переважно розташовується здебільшого без осьового люфту між виливним елементом 13 та вставкою 15. Фіг. 4 показує виступи 29, котрі утримують кільце 31 у початковому положенні, запобігаючи його падінню вниз, коли пляшка знаходиться в нормальному вертикальному положенні. Кільце 31 знаходиться поблизу інших елементів пробки і мало помітне ззовні, або навіть взагалі непомітне, через наявність рукава 50, що покриває його. Кришка 12 вкручується в виливний елемент 13. Фіг. 5-6 показують пробку після того, як її відкрили вперше. Обертання кришки 12 змушує елемент 14 обертатись через зчеплення між штифтом 34 та отвором 22. Скошені поверхні 36 елемента 14 таким чином обертаються, виштовхуючи індикатор 3 UA 100946 C2 5 10 15 20 25 30 35 40 45 відкривання з елемента 14, зокрема, вниз, коли пляшка знаходиться в нормальному вертикальному положенні. Натискання поверхонь 36 на виступи 32 індикатора відкривання 16 достатнє для забезпечення того, що кільце 31 проходить крізь утримуючі виступи 29. Індикатор відкривання 16 та виступи 29, виготовлені з пластмаси, мають певний ступінь еластичності, так що індикатор відкривання може обійти обмеження, створені виступами 29. Елемент 16 може таким чином переміститись до робочого положення під дією сили тяжіння, як показано на рисунках 5-6. У такому положенні кільце 31 підтримується виступами 30 (Фіг. 5) зовні рукава 50 і таким чином добре помітне ззовні. Коли пляшку відкривають уперше, зчеплення елемента 14 в сідлі 70 пристрою проти повторного наповнення 15 дозволяє коректно розташувати та переміщувати скошені поверхні 36 з утримуванням їх відносно виступів 32 індикатора відкривання 16, з певністю забезпечуючи проходження кільця 31 від початкового положення до робочого положення, що свідчить про те, що вона дійсно була відкрита. Проходження індикатора відкривання 16 від початкового положення до робочого положення відбувається за допомогою проклацування. Кільце 31 може мати візуальні знаки (напис або особливе забарвлення, що привертає увагу користувача) на зовнішній бічній поверхні, що ясно засвідчують, що пляшка відкривалась раніше. Вставка, виливний елемент, кришка та елемент 14 можуть переважно бути виготовлені з пластмаси. Тепер зрозуміло, яким чином було досягнуто цілей даного винаходу. Зокрема, надається пробка з відносно простою та економічною структурою, котра дозволяє надійно отримати функцію індикатора відкривання та функцію запобігання повторному наповненню. Клапан може бути виготовлено з типової скляної кульки певної ваги, котра надійно забезпечує блокування проходження, коли пляшка знаходиться в нормальному вертикальному положенні. Більш того, вставка виробляється відносно короткою, обмежуючи розмір пробки в осьовому напрямку. Також є можливість використовувати зовнішні рукави, недостатньо довгі для покриття індикатора відкривання в початковому положенні, оскільки індикатор відкривання в початковому положенні перебуває дуже близько до отвору пляшки. Більш того, індикатор відкривання знаходиться всередині пляшки, недоступний із зовні, і таким чином не може бути легко порушений. Звичайно, особа, досвідчена в рівні техніки, може вносити безліч модифікацій та варіантів до вищеописаних конфігурацій для задоволення споживача та особливих вимог, всі з яких у будь-якому разі покриваються обсягом захисту винаходу, як визначено в наступній патентній формулі. Наприклад, другі засоби утримування індикатора відкривання можуть бути відсутні. Більш того, згідно наступного варіанта реалізації, може бути плівка або матеріал, що закриває отвори 27, в той самий час дозволяючи натискати поверхнями 36 на виступи 32 індикатора відкривання. Це дозволяє ще більш утруднити повторне наповнення пляшки після того, як її було відкрито вперше. Слід розуміти, що будь-яка кругова геометрія вищеописаних деталей згідно винаходу може бути замінена на еквівалентну розірвано-кругову геометрію, складену з багатьох сегментів круга. Всі пробки або вставки, що належать до рівня техніки, складають предмет відмови від прав, і не є частиною заявленого обсягу патентного захисту. ФОРМУЛА ВИНАХОДУ 50 55 1. Вставка, придатна для застосування в отворі горловині шийки (60) ємності з рідиною, що містить здебільшого циліндричну частину (26), придатну для встановлення в шийку (60) ємності, індикатор відкривання (16), придатний для встановлення в шийку ємності, виконаний з можливістю переміщення відносно здебільшого циліндричної частини (26) між початковим положенням перед першим відкриванням ємності та робочим положенням, яке показує, що ємність була відкрита вперше, перші засоби утримування (29) для утримування індикатора відкривання (16) в початковому положенні, принаймні, коли ємність знаходиться в нормальному вертикальному положенні, яка відрізняється тим, що 4 UA 100946 C2 5 10 15 20 25 30 35 40 містить другі засоби утримування (30) для утримування індикатора відкривання (16) в робочому положенні, принаймні, коли ємність знаходиться в нормальному вертикальному положенні, та перші (29) та/або другі (30) засоби утримування включають стримуючі засоби між зовнішньою поверхнею здебільшого циліндричної частини (26) вставки та індикатором відкривання (16). 2. Вставка за п. 1, яка відрізняється тим, що індикатор відкривання (16) розташовано принаймні частково на висоті здебільшого циліндричної частини (26), поряд з зазначеною частиною зовні неї принаймні в початковому положенні. 3. Вставка за п. 1 або п. 2, яка відрізняється тим, що індикатор відкривання (16) містить кільце (31), обгорнуте навколо здебільшого циліндричної частини (26) принаймні в початковому положенні. 4. Вставка за будь-яким з пп. 1-3, яка відрізняється тим, що додатково містить засоби (14, 36) для звільнення індикатора відкривання (16) від перших засобів утримування (29) та надання їм можливості переміщуватися від початкового положення до робочого положення. 5. Вставка за п. 4, яка відрізняється тим, що засоби звільнення (14, 36) містять корпус (14) зі скошеними поверхнями (36), що діють на індикатор відкривання (16) через отвори (27) в корпусі вставки (15), що утворює здебільшого циліндричну частину (26). 6. Вставка за п. 4 або п. 5, яка відрізняється тим, що засоби звільнення (14, 36) містять корпус (14) зі скошеними поверхнями (36), що діють на індикатор відкривання (16) та здатні приводитися в обертання навколо осі вставки. 7. Вставка за будь-яким з пп. 1-6, яка відрізняється тим, що здебільшого циліндрична частина (26) утворює клапанний механізм для запобігання повторному наповненню ємності. 8. Пробка для ємностей з рідиною, придатна для встановлення на горловині шийки (60) ємності з рідиною, зі вставкою за будь-яким з пп. 1-7, яка додатково включає: виливний елемент (13), оснащений вихідним отвором (80) для рідини, виконаний з можливістю прикріплення до шийки пляшки, елемент (12) для закривання пляшки, виконаний з можливістю у знімний спосіб кріпитись до виливного елемента (13). 9. Пробка за п. 8, яка відрізняється тим, що містить зовнішній рукав (50), виконаний з можливістю обгортання навколо кінця шийки (60) ємності та кріплення до шийки, причому індикатор відкривання (16), що у початковому положенні знаходиться всередині вказаного зовнішнього рукава (50), а в робочому положенні знаходиться зовні вказаного рукава (50), виконаний з можливістю свідчення того, що пробку відкривали принаймні один раз. 10. Пробка за п. 9, яка відрізняється тим, що зовнішній рукав (50) має загалом С-подібний поперечний переріз для кріплення фланця (25) вставки (15) та фланця (19) виливного елемента (14) до зовнішнього фланця (61) шийки (60) ємності. 11. Пробка за будь-яким з пп. 8-10, яка відрізняється тим, що засоби (14) для звільнення індикатора відкривання (16) від зчеплення з першими засобами утримування (29) затиснуті разом з кришкою (12), так що індикатор відкривання (16) звільняється від перших засобів утримування (29) при першому відкриванні кришки. 12. Пробка за будь-яким з пп. 8-11, яка відрізняється тим, що корпус (14), що формує скошені поверхні (36) засобів звільнення, розташований між виливним елементом (13) та вставкою (15) з можливістю обертання навколо осі пробки та здебільшого без осьового люфту. 5 UA 100946 C2 6 UA 100946 C2 7 UA 100946 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
