Пневматична рушниця для підводного полювання та спусковий механізм для неї

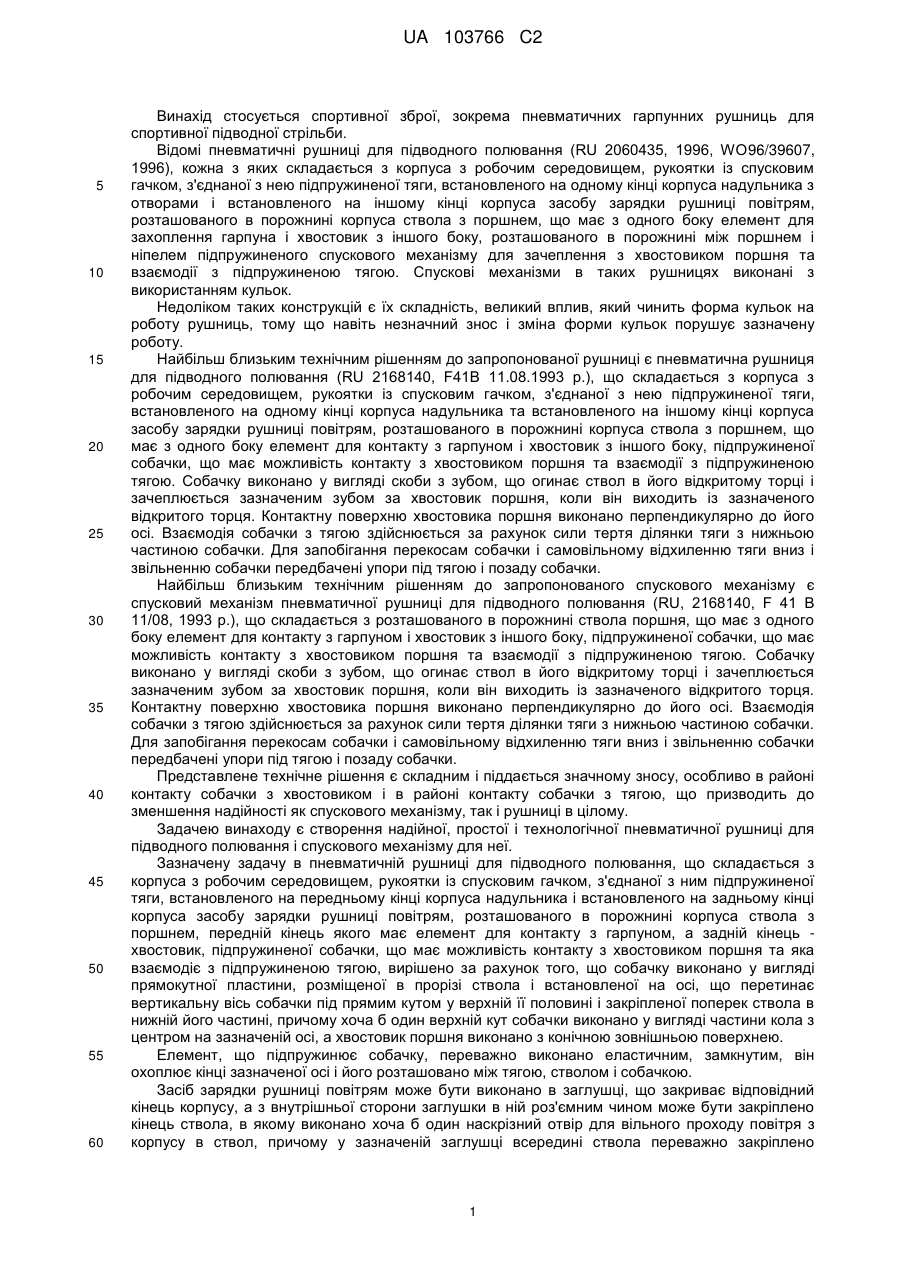

Реферат: Винахід стосується спортивної зброї, зокрема пневматичних гарпунних рушниць для спортивної підводної стрільби. Задачею винаходу є створення надійної, простої і технологічної пневматичної рушниці для підводного полювання і спускового механізму для неї. Зазначена задачу вирішено за рахунок того, що собачку виконано у вигляді прямокутної пластини, розміщеної у прорізі ствола і встановленої на осі, що перетинає вертикальну вісь собачки під прямим кутом у верхній її половині і закріпленої поперек ствола в нижній його частині, причому хоча б один верхній кут собачки виконано у вигляді частини кола з центром на зазначеній осі, а хвостовик поршня виконано з конічною зовнішньою поверхнею. Елемент, що підпружинює собачку, переважно виконано еластичним замкнутим, він охоплює кінці зазначеної осі і його розташовано між тягою, стволом і собачкою. UA 103766 C2 (12) UA 103766 C2 UA 103766 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується спортивної зброї, зокрема пневматичних гарпунних рушниць для спортивної підводної стрільби. Відомі пневматичні рушниці для підводного полювання (RU 2060435, 1996, WO96/39607, 1996), кожна з яких складається з корпуса з робочим середовищем, рукоятки із спусковим гачком, з'єднаної з нею підпружиненої тяги, встановленого на одному кінці корпуса надульника з отворами і встановленого на іншому кінці корпуса засобу зарядки рушниці повітрям, розташованого в порожнині корпуса ствола з поршнем, що має з одного боку елемент для захоплення гарпуна і хвостовик з іншого боку, розташованого в порожнині між поршнем і ніпелем підпружиненого спускового механізму для зачеплення з хвостовиком поршня та взаємодії з підпружиненою тягою. Спускові механізми в таких рушницях виконані з використанням кульок. Недоліком таких конструкцій є їх складність, великий вплив, який чинить форма кульок на роботу рушниць, тому що навіть незначний знос і зміна форми кульок порушує зазначену роботу. Найбільш близьким технічним рішенням до запропонованої рушниці є пневматична рушниця для підводного полювання (RU 2168140, F41В 11.08.1993 p.), що складається з корпуса з робочим середовищем, рукоятки із спусковим гачком, з'єднаної з нею підпружиненої тяги, встановленого на одному кінці корпуса надульника та встановленого на іншому кінці корпуса засобу зарядки рушниці повітрям, розташованого в порожнині корпуса ствола з поршнем, що має з одного боку елемент для контакту з гарпуном і хвостовик з іншого боку, підпружиненої собачки, що має можливість контакту з хвостовиком поршня та взаємодії з підпружиненою тягою. Собачку виконано у вигляді скоби з зубом, що огинає ствол в його відкритому торці і зачеплюється зазначеним зубом за хвостовик поршня, коли він виходить із зазначеного відкритого торця. Контактну поверхню хвостовика поршня виконано перпендикулярно до його осі. Взаємодія собачки з тягою здійснюється за рахунок сили тертя ділянки тяги з нижньою частиною собачки. Для запобігання перекосам собачки і самовільному відхиленню тяги вниз і звільненню собачки передбачені упори під тягою і позаду собачки. Найбільш близьким технічним рішенням до запропонованого спускового механізму є спусковий механізм пневматичної рушниці для підводного полювання (RU, 2168140, F 41 В 11/08, 1993 p.), що складається з розташованого в порожнині ствола поршня, що має з одного боку елемент для контакту з гарпуном і хвостовик з іншого боку, підпружиненої собачки, що має можливість контакту з хвостовиком поршня та взаємодії з підпружиненою тягою. Собачку виконано у вигляді скоби з зубом, що огинає ствол в його відкритому торці і зачеплюється зазначеним зубом за хвостовик поршня, коли він виходить із зазначеного відкритого торця. Контактну поверхню хвостовика поршня виконано перпендикулярно до його осі. Взаємодія собачки з тягою здійснюється за рахунок сили тертя ділянки тяги з нижньою частиною собачки. Для запобігання перекосам собачки і самовільному відхиленню тяги вниз і звільненню собачки передбачені упори під тягою і позаду собачки. Представлене технічне рішення є складним і піддається значному зносу, особливо в районі контакту собачки з хвостовиком і в районі контакту собачки з тягою, що призводить до зменшення надійності як спускового механізму, так і рушниці в цілому. Задачею винаходу є створення надійної, простої і технологічної пневматичної рушниці для підводного полювання і спускового механізму для неї. Зазначену задачу в пневматичній рушниці для підводного полювання, що складається з корпуса з робочим середовищем, рукоятки із спусковим гачком, з'єднаної з ним підпружиненої тяги, встановленого на передньому кінці корпуса надульника і встановленого на задньому кінці корпуса засобу зарядки рушниці повітрям, розташованого в порожнині корпуса ствола з поршнем, передній кінець якого має елемент для контакту з гарпуном, а задній кінець хвостовик, підпружиненої собачки, що має можливість контакту з хвостовиком поршня та яка взаємодіє з підпружиненою тягою, вирішено за рахунок того, що собачку виконано у вигляді прямокутної пластини, розміщеної в прорізі ствола і встановленої на осі, що перетинає вертикальну вісь собачки під прямим кутом у верхній її половині і закріпленої поперек ствола в нижній його частині, причому хоча б один верхній кут собачки виконано у вигляді частини кола з центром на зазначеній осі, а хвостовик поршня виконано з конічною зовнішньою поверхнею. Елемент, що підпружинює собачку, переважно виконано еластичним, замкнутим, він охоплює кінці зазначеної осі і його розташовано між тягою, стволом і собачкою. Засіб зарядки рушниці повітрям може бути виконано в заглушці, що закриває відповідний кінець корпусу, а з внутрішньої сторони заглушки в ній роз'ємним чином може бути закріплено кінець ствола, в якому виконано хоча б один наскрізний отвір для вільного проходу повітря з корпусу в ствол, причому у зазначеній заглушці всередині ствола переважно закріплено 1 UA 103766 C2 5 10 15 20 25 30 35 40 45 50 55 60 циліндричну втулку, зовнішній діаметр якої відповідає внутрішньому діаметру ствола, а внутрішній діаметр втулки відповідає найбільшому діаметру хвостовика поршня для його фіксації в зарядженому стані. Переважно собачка взаємодіє з тягою за допомогою U-подібного кінця тяги, протягнутого в отвір, виконаного в нижній частині собачки, причому розмір зазначеного отвору значно перевищує діаметр тяги. Поставлену задачу в спусковому механізмі для пневматичної рушниці для підводного полювання, що складається з поршня для розміщення в порожнині ствола, причому передній край поршня виконано з елементом для контакту з гарпуном, а задній кінець - з хвостовиком, підпружиненої собачки, що має можливість контакту з хвостовиком поршня та взаємодії з підпружиненою тягою, вирішено за рахунок того, що собачку виконано у вигляді прямокутної пластини для розміщення в прорізі ствола, встановленої на осі, що перетинає вертикальну вісь собачки під прямим кутом у верхній її половині, призначеної для закріплення поперек ствола в нижній його частині, причому хоча б один верхній кут собачки виконано у вигляді частини кола з центром на зазначеній осі, а хвостовик поршня виконано з конічною зовнішньою поверхнею. Переважно елемент, що підпружинює собачку, виконано еластичним, замкнутим, він охоплює кінці зазначеної осі і його розташовано між тягою, стволом і собачкою. Переважно собачка взаємодіє з тягою за допомогою отвору, виконаного в нижній частині собачки для протягування в нього U-подібного кінця тяги, причому розмір зазначеного отвору значно перевищує діаметр тяги. На кресленнях показано необмежуючий приклад реалізації заявленого винаходу. На фіг. 1 схематично показано заявлену пневматичну рушницю для підводного полювання з частковим розрізом; на фіг. 2 укрупнено показано заявлений спусковий механізм в поздовжньому розрізі, на фіг. 3 укрупнено показано заявлений спусковий механізм у вигляді з торця рушниці; на фіг. 4 укрупнено показано заявлений спусковий механізм зі знятим корпусом, на фіг. 5-9 представлено процес заряджання заявленої рушниці; на фіг. 10-12 - процес пострілу. Пневматична рушниця для підводного полювання складається з корпуса 1 з робочим середовищем, рукоятки 2 зі спусковим гачком 3. У порожнині корпусу 1 розташовано ствол 4 із поршнем 5, причому задній кінець поршня виконано з хвостовиком 6, а передній кінець - з елементом 7 для захоплення гарпуна 8. Елемент 7 для захоплення гарпуна 8 може бути виконано, наприклад, у вигляді традиційно застосовуваного "конуса Морзе". На передньому кінці корпусу 1 розташовано надульник 9. На задньому кінці корпусу 1, протилежному до розміщення надульника 9, встановлено заглушку 10 із засобом 11 для зарядки рушниці повітрям. У порожнині корпусу 1 в прорізі 12, виконаному в стінці ствола 4 в нижній його частині, розташовано підпружинену собачку 13, встановлену з можливістю зачеплення з хвостовиком 6 поршня 5 і взаємодії з підпружиненою тягою 14, з'єднаною зі спусковим гачком 3. Собачку 13 виконано у вигляді прямокутної пластини, встановленої на осі 15, що перетинає вертикальну вісь собачки 13 під прямим кутом у верхній її половині і закріпленої поперек ствола 4 в нижній його частині, над прорізом 12. У даному прикладі обидва верхні кути собачки 13 виконано у вигляді частини кола з центром на зазначеній осі 15. Хвостовик 6 поршня 5 виконано з конічною зовнішньою поверхнею. У даному прикладі елемент, що підпружинює собачку 13, виконано у вигляді гумового кільця 16, яке охоплює кінці зазначеної осі 15 і розташовано між тягою 14, зовнішньою поверхнею ствола 4 і собачкою 13. Собачка 13 в даному прикладі взаємодіє з тягою 14 через отвір 17, що виконано в нижній частині собачки 13, в який проходить U-подібний кінець тяги, причому діаметр зазначеного отвору 17 значно перевищує діаметр тяги 14. Засіб 11 зарядки рушниці повітрям виконано в заглушці 10, що закриває задній кінець корпусу 1. З внутрішньої сторони заглушки 10 в ній роз'ємним чином закріплено кінець ствола 4, в якому виконано хоча б один наскрізний отвір 18 для вільного проходу повітря з корпусу 1 в ствол 4. У заглушці 10 усередині ствола 4 закріплено циліндричну втулку 19, зовнішній діаметр якої відповідає внутрішньому діаметру ствола 4, а внутрішній діаметр втулки 19 відповідає найбільшому діаметру хвостовика 6 поршня 5 для його фіксації в зарядженому стані. Пневматична рушниця для підводного полювання і її спусковий механізм працюють наступним чином. Зарядку рушниці повітрям здійснюють через засіб 11, накачуючи повітря в корпус до заданого тиску Р. У процесі заряджання в ствол 4 під впливом м'язової сили людини вводять гарпун 8, який переміщує поршень 5 уздовж ствола 4 в задню його частину, долаючи тиск Р всередині корпусу 1 рушниці (фіг. 2). Дійшовши до собачки 13, поршень 5, впираючись хвостовиком 6 у верхній 2 UA 103766 C2 5 10 15 20 25 30 35 40 45 50 55 60 край собачки 13, повертає її навколо осі 15, долаючи опір гумового кільця 16 (фіг. 5, 6). При цьому заокруглений верхній кут собачки 13 перекочується по конічній поверхні хвостовика 6 поршня 5, торкаючись вказаної поверхні в кожний момент тільки в одній точці. Це зменшує тертя і, отже, знос як собачки, так і хвостовика. Крім того, при виконанні обох верхніх кутів собачки 13 заокругленими, як у наведеному прикладі, при зносі одного верхнього кута собачки 13, собачку можна зняти з осі, перевернути, встановити на вісь і використовувати другий верхній кут для контакту з зазначеною поверхнею. При цьому русі U-подібний кінець тяги, протягнутий в отвір 17, ковзає усередині цього отвору не втрачаючи контакту з собачкою 13 (див. фіг. 5-8). У кінцевій точці поршень доходить до втулки 19 і собачка 13, отримавши свободу за рахунок конічної зовнішньої поверхні хвостовика 6 поршня 5, під дією гумового кільця 16 повертається в початковий стан (фіг. 7, 8). У цей момент припиняється дія мускульної сили, і поршень 5 переміщується вперед під дією тиску повітря у внутрішній порожнині рушниці і, упершись в собачку 13, зупиняється (фіг. 9). Поворот собачки 13 обмежений тим, що вона впирається в тіло ствола 4 в точці А. Рушниця заряджена. У процесі пострілу при натисканні на спусковий гачок 3 тяга 14, переміщуючись вперед, повертає собачку 13, і верхній її край виходить із зачеплення з хвостовиком 6 поршня 5 (фіг. 10). Поршень 5 звільняється і під впливом тиску повітря, починає рух, розганяючи гарпун 8 (фіг. 11). Відбувається постріл. Одночасно з цим собачка 13 повертається у своє вихідне положення (фіг. 12). Таким чином, створено просту, надійну і технологічну рушницю для підводного полювання і спусковий механізм для неї. ФОРМУЛА ВИНАХОДУ 1. Пневматична рушниця для підводного полювання, що складається з корпуса з робочим середовищем, рукоятки із спусковим гачком, з'єднаної з ним підпружиненої тяги, встановленого на передньому кінці корпуса надульника і встановленого на задньому кінці корпуса засобу зарядки рушниці повітрям, розташованого в порожнині корпуса ствола з поршнем, передній кінець якого має елемент для контакту з гарпуном, а задній кінець - хвостовик, підпружиненої собачки, що має можливість контакту з хвостовиком поршня та яка взаємодіє з підпружиненою тягою, яка відрізнається тим, що собачку виконано у вигляді прямокутної пластини, розміщеної в прорізі стінки ствола і встановленої на осі, що перетинає вертикальну вісь собачки під прямим кутом у верхній її половині і закріпленої поперек ствола в нижній його частині, причому хоча б один верхній кут собачки виконано у вигляді частини кола з центром на зазначеній осі, а хвостовик поршня виконано з конічною зовнішньою поверхнею. 2. Рушниця за п. 1, яка відрізняється тим, що елемент, що підпружинює собачку, виконано еластичним замкнутим, він охоплює кінці зазначеної осі і його розташовано між тягою, стволом і собачкою. 3. Рушниця за п. 1, яка відрізняється тим, що вона має заглушку, що закриває задній кінець корпусу, із зовнішнього боку якої виконано засіб зарядки рушниці повітрям, а з внутрішньої сторони заглушки в ній роз'ємним чином закріплено кінець ствола, в якому виконано хоча б один наскрізний отвір для вільного проходу повітря з корпусу в ствол. 4. Рушниця за п. 3, яка відрізняється тим, що у зазначеній заглушці всередині ствола закріплено циліндричну втулку, зовнішній діаметр якої відповідає внутрішньому діаметру ствола, а внутрішній діаметр втулки відповідає найбільшому діаметру хвостовика поршня для його фіксації в зарядженому стані. 5. Рушниця за п. 1, яка відрізняється тим, що собачку виконано з отвором у нижній її частині для протягування в нього U-подібного кінця тяги, причому розмір зазначеного отвору значно перевищує діаметр тяги. 6. Спусковий механізм для рушниці для підводного полювання, що складається з поршня для розміщення в порожнині ствола, причому передній край поршня виконано з елементом для контакту з гарпуном, а задній кінець - з хвостовиком, підпружиненої собачки, що має можливість контакту з хвостовиком поршня та взаємодії з підпружиненою тягою, який відрізняється тим, що собачку виконано у вигляді прямокутної пластини для розміщення в прорізі ствола, встановленої на осі, що перетинає вертикальну вісь собачки під прямим кутом у верхній її половині і призначеної для закріплення поперек ствола в нижній його частині, причому хоча б один верхній кут собачки виконано у вигляді частини кола з центром на зазначеній осі, а хвостовик поршня виконано з конічною зовнішньою поверхнею. 3 UA 103766 C2 5 7. Спусковий механізм за п. 6, який відрізняється тим, що елемент, що підпружинює собачку, виконано еластичним замкнутим, він охоплює кінці зазначеної осі і його розташовано між тягою, стволом і собачкою. 8. Спусковий механізм за п. 6, який відрізняється тим, що собачку виконано з отвором у нижній її частині для протягування в нього U-подібного кінця тяги, причому розмір зазначеного отвору значно перевищує діаметр тяги. 4 UA 103766 C2 5 UA 103766 C2 6 UA 103766 C2 7 UA 103766 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
