Соковижималка ручна

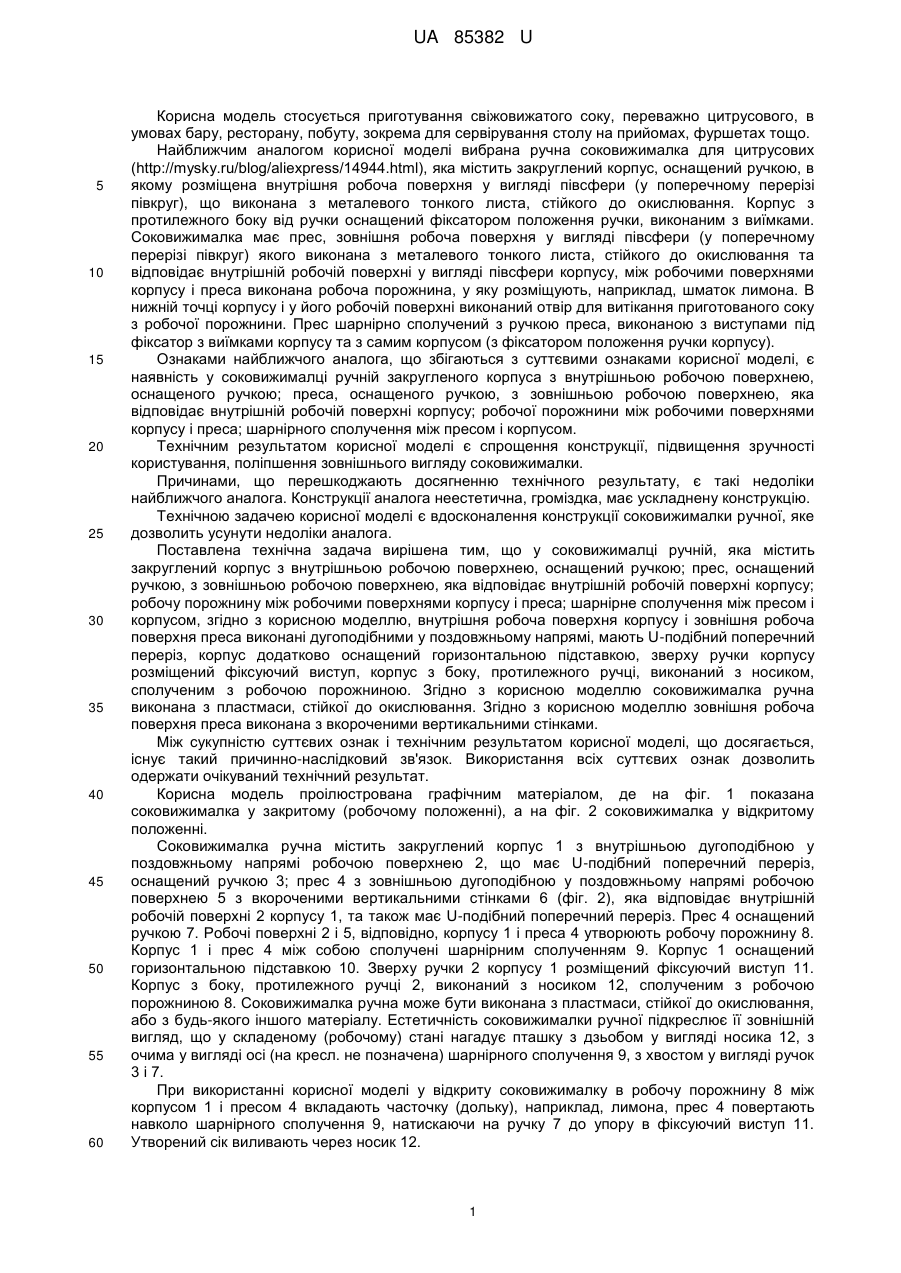

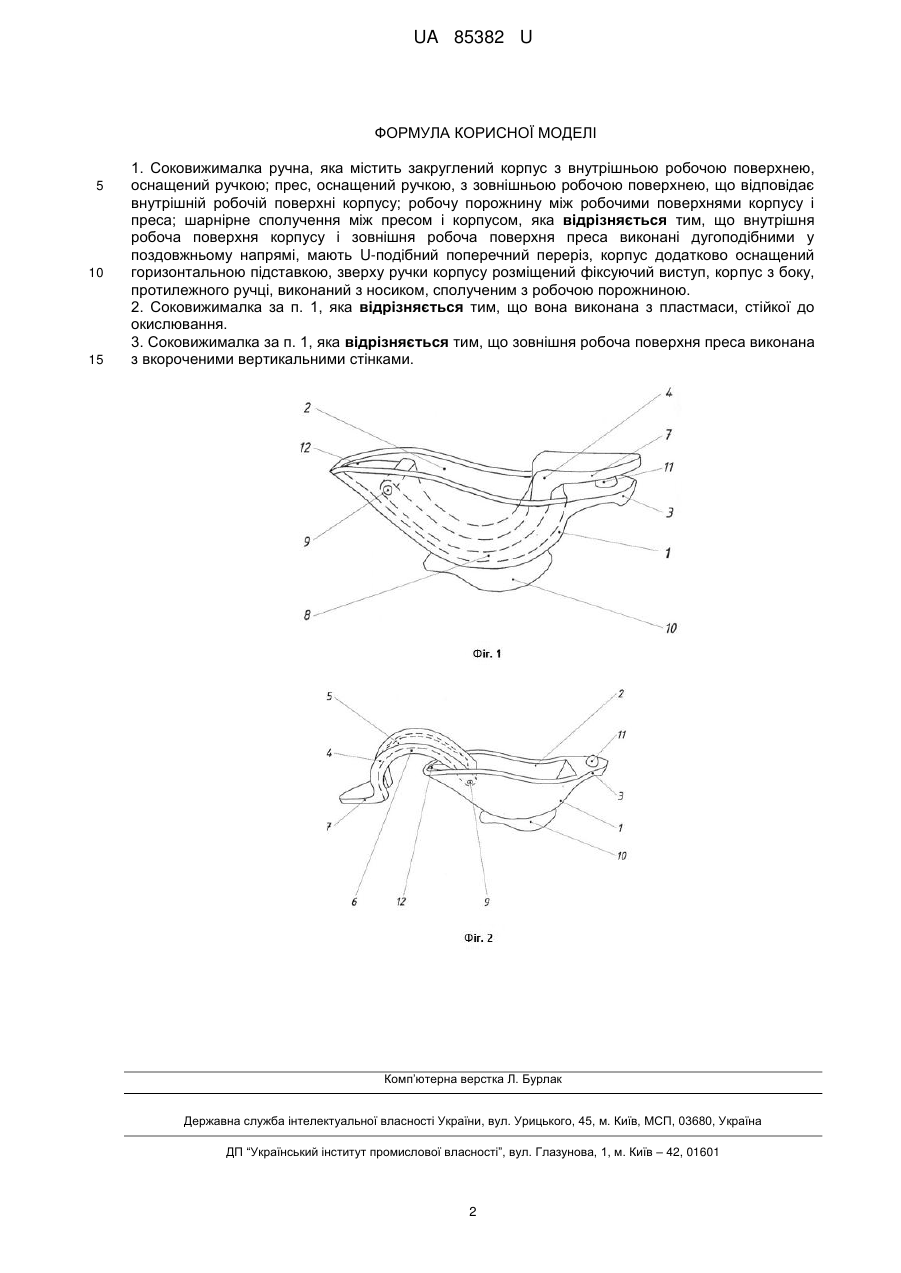

Реферат: UA 85382 U UA 85382 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується приготування свіжовижатого соку, переважно цитрусового, в умовах бару, ресторану, побуту, зокрема для сервірування столу на прийомах, фуршетах тощо. Найближчим аналогом корисної моделі вибрана ручна соковижималка для цитрусових (http://mysky.ru/blog/aliexpress/14944.html), яка містить закруглений корпус, оснащений ручкою, в якому розміщена внутрішня робоча поверхня у вигляді півсфери (у поперечному перерізі півкруг), що виконана з металевого тонкого листа, стійкого до окислювання. Корпус з протилежного боку від ручки оснащений фіксатором положення ручки, виконаним з виїмками. Соковижималка має прес, зовнішня робоча поверхня у вигляді півсфери (у поперечному перерізі півкруг) якого виконана з металевого тонкого листа, стійкого до окислювання та відповідає внутрішній робочій поверхні у вигляді півсфери корпусу, між робочими поверхнями корпусу і преса виконана робоча порожнина, у яку розміщують, наприклад, шматок лимона. В нижній точці корпусу і у його робочій поверхні виконаний отвір для витікання приготованого соку з робочої порожнини. Прес шарнірно сполучений з ручкою преса, виконаною з виступами під фіксатор з виїмками корпусу та з самим корпусом (з фіксатором положення ручки корпусу). Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у соковижималці ручній закругленого корпуса з внутрішньою робочою поверхнею, оснащеного ручкою; преса, оснащеного ручкою, з зовнішньою робочою поверхнею, яка відповідає внутрішній робочій поверхні корпусу; робочої порожнини між робочими поверхнями корпусу і преса; шарнірного сполучення між пресом і корпусом. Технічним результатом корисної моделі є спрощення конструкції, підвищення зручності користування, поліпшення зовнішнього вигляду соковижималки. Причинами, що перешкоджають досягненню технічного результату, є такі недоліки найближчого аналога. Конструкції аналога неестетична, громіздка, має ускладнену конструкцію. Технічною задачею корисної моделі є вдосконалення конструкції соковижималки ручної, яке дозволить усунути недоліки аналога. Поставлена технічна задача вирішена тим, що у соковижималці ручній, яка містить закруглений корпус з внутрішньою робочою поверхнею, оснащений ручкою; прес, оснащений ручкою, з зовнішньою робочою поверхнею, яка відповідає внутрішній робочій поверхні корпусу; робочу порожнину між робочими поверхнями корпусу і преса; шарнірне сполучення між пресом і корпусом, згідно з корисною моделлю, внутрішня робоча поверхня корпусу і зовнішня робоча поверхня преса виконані дугоподібними у поздовжньому напрямі, мають U-подібний поперечний переріз, корпус додатково оснащений горизонтальною підставкою, зверху ручки корпусу розміщений фіксуючий виступ, корпус з боку, протилежного ручці, виконаний з носиком, сполученим з робочою порожниною. Згідно з корисною моделлю соковижималка ручна виконана з пластмаси, стійкої до окислювання. Згідно з корисною моделлю зовнішня робоча поверхня преса виконана з вкороченими вертикальними стінками. Між сукупністю суттєвих ознак і технічним результатом корисної моделі, що досягається, існує такий причинно-наслідковий зв'язок. Використання всіх суттєвих ознак дозволить одержати очікуваний технічний результат. Корисна модель проілюстрована графічним матеріалом, де на фіг. 1 показана соковижималка у закритому (робочому положенні), а на фіг. 2 соковижималка у відкритому положенні. Соковижималка ручна містить закруглений корпус 1 з внутрішньою дугоподібною у поздовжньому напрямі робочою поверхнею 2, що має U-подібний поперечний переріз, оснащений ручкою 3; прес 4 з зовнішньою дугоподібною у поздовжньому напрямі робочою поверхнею 5 з вкороченими вертикальними стінками 6 (фіг. 2), яка відповідає внутрішній робочій поверхні 2 корпусу 1, та також має U-подібний поперечний переріз. Прес 4 оснащений ручкою 7. Робочі поверхні 2 і 5, відповідно, корпусу 1 і преса 4 утворюють робочу порожнину 8. Корпус 1 і прес 4 між собою сполучені шарнірним сполученням 9. Корпус 1 оснащений горизонтальною підставкою 10. Зверху ручки 2 корпусу 1 розміщений фіксуючий виступ 11. Корпус з боку, протилежного ручці 2, виконаний з носиком 12, сполученим з робочою порожниною 8. Соковижималка ручна може бути виконана з пластмаси, стійкої до окислювання, або з будь-якого іншого матеріалу. Естетичність соковижималки ручної підкреслює її зовнішній вигляд, що у складеному (робочому) стані нагадує пташку з дзьобом у вигляді носика12, з очима у вигляді осі (на кресл. не позначена) шарнірного сполучення 9, з хвостом у вигляді ручок 3 і 7. При використанні корисної моделі у відкриту соковижималку в робочу порожнину 8 між корпусом 1 і пресом 4 вкладають часточку (дольку), наприклад, лимона, прес 4 повертають навколо шарнірного сполучення 9, натискаючи на ручку 7 до упору в фіксуючий виступ 11. Утворений сік виливають через носик 12. 1 UA 85382 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Соковижималка ручна, яка містить закруглений корпус з внутрішньою робочою поверхнею, оснащений ручкою; прес, оснащений ручкою, з зовнішньою робочою поверхнею, що відповідає внутрішній робочій поверхні корпусу; робочу порожнину між робочими поверхнями корпусу і преса; шарнірне сполучення між пресом і корпусом, яка відрізняється тим, що внутрішня робоча поверхня корпусу і зовнішня робоча поверхня преса виконані дугоподібними у поздовжньому напрямі, мають U-подібний поперечний переріз, корпус додатково оснащений горизонтальною підставкою, зверху ручки корпусу розміщений фіксуючий виступ, корпус з боку, протилежного ручці, виконаний з носиком, сполученим з робочою порожниною. 2. Соковижималка за п. 1, яка відрізняється тим, що вона виконана з пластмаси, стійкої до окислювання. 3. Соковижималка за п. 1, яка відрізняється тим, що зовнішня робоча поверхня преса виконана з вкороченими вертикальними стінками. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
