Дверний замок

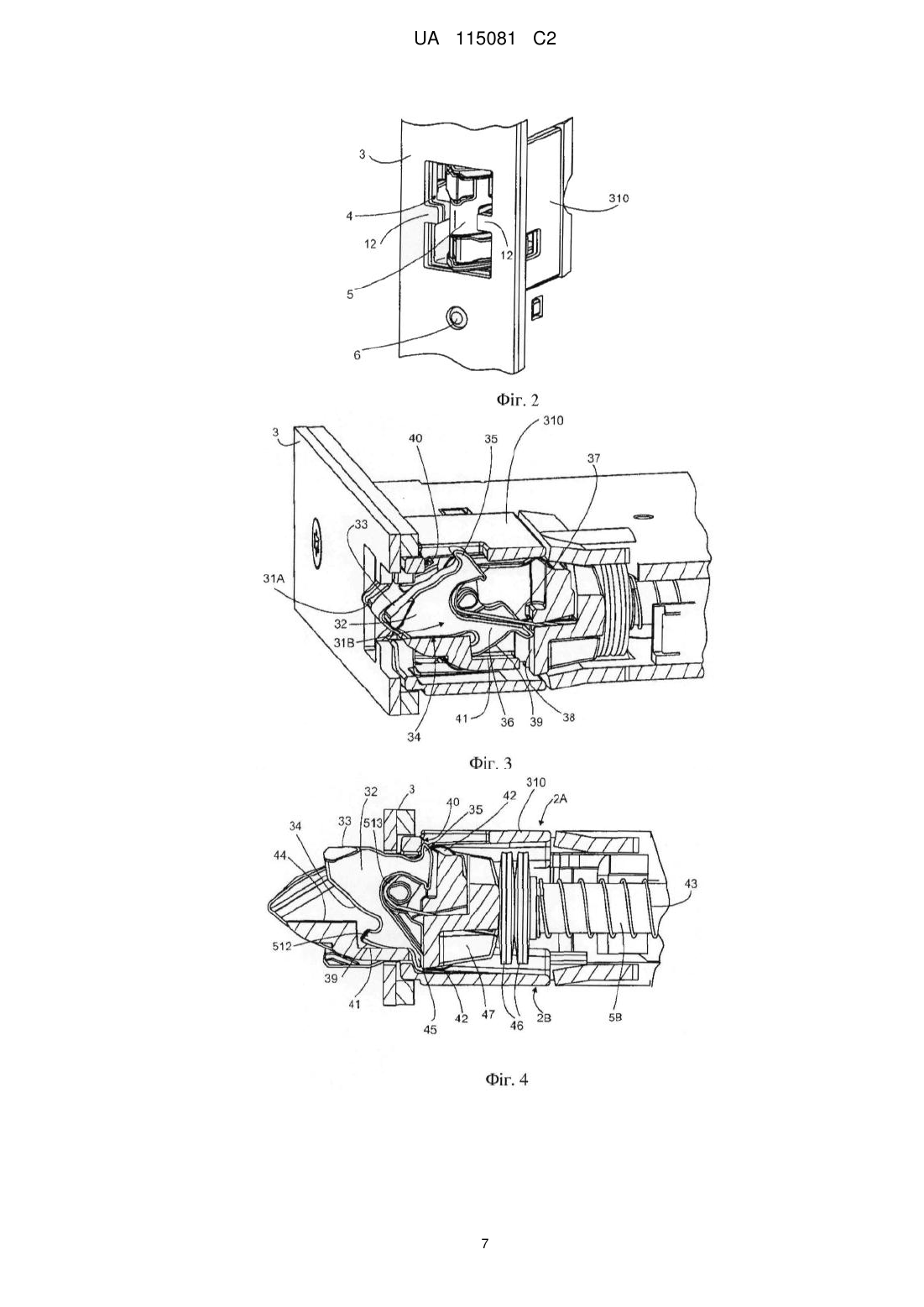

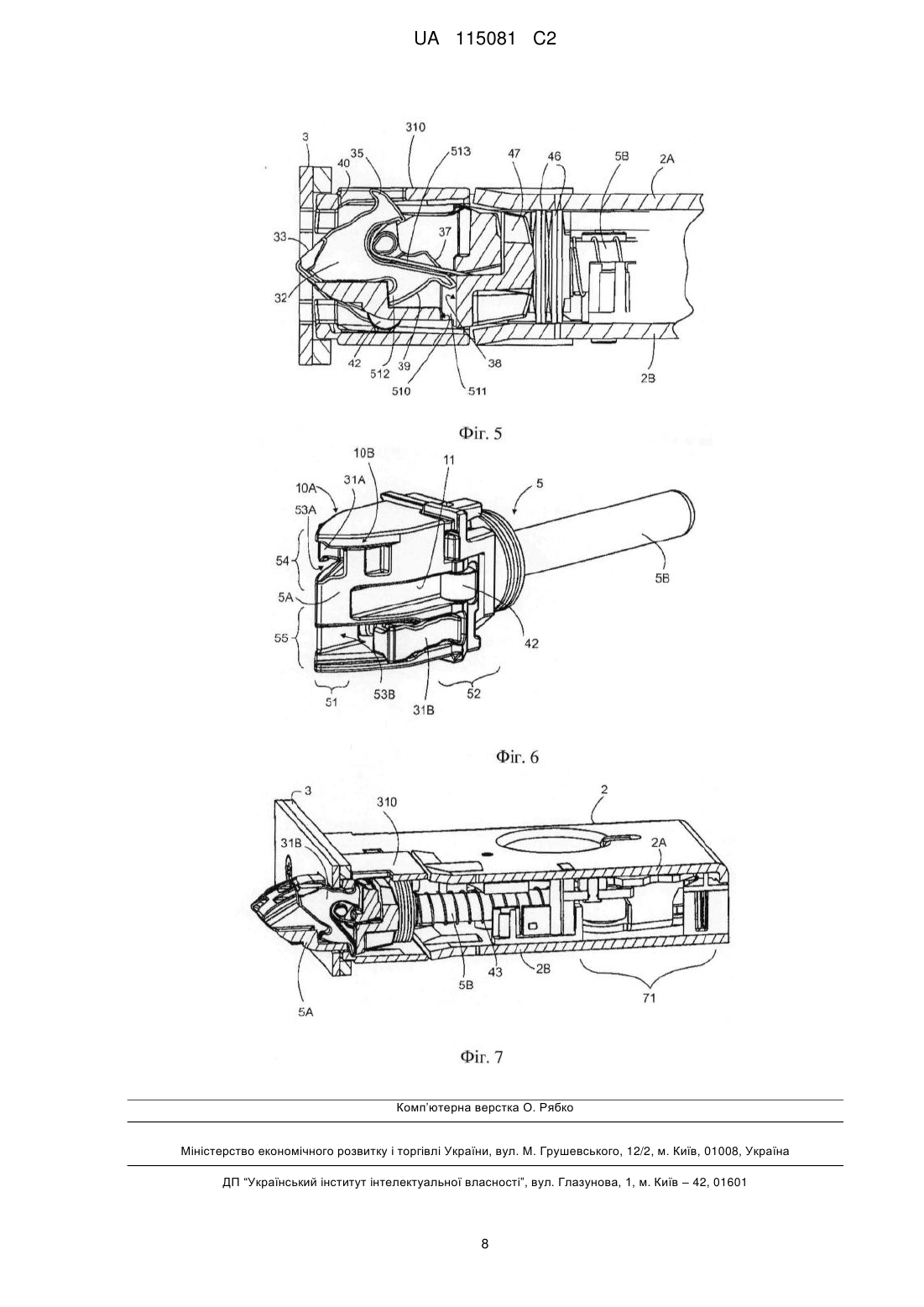

Реферат: Даний винахід стосується дверного замка (1), який має скошену засувку (5). У даному винаході напруження частин скошеної засувки, схильних до спрацювання, зменшується, що дозволяє збільшити термін їх служби. Скошена засувка (5) включає в себе похилі поверхні (10А, 10В) на обох сторонах таким чином, що кінцева частина (5А) є вужчою на своїй вершині, ніж в задній частині кінцевої частини. Кінцева частина має заглиблення (53А, 53В) в своїй нижній частині і верхній частині, які простягаються від вершини до задньої частини. Обидва заглиблення є відкритими на кінці вершини кінцевої частини і на іншій похилій поверхні (10А, 10В), так що заглиблення верхньої частини є відкритим на похилій поверхні, протилежній заглибленню нижньої частини. Обидва заглиблення мають частину (31А, 31В), що повертається. UA 115081 C2 (12) UA 115081 C2 UA 115081 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується дверного замка, що включає в себе скошену засувку. Зокрема, даний винахід стосується дверних замків зі скошеними засувками, в яких скошена засувка містить рухомі секції засувки. Скошені засувки цього виду часто також називають засувками подвійної дії. Патентні публікації FI 82287 і FI 120416 представляють структури скошеної засувки, які мають скошену засувку, що включає в себе секції засувки. Ці секції влаштовані як рухомі відносно інших частин засувки. Як вже було указано, скошені засувки цього виду також називаються засувками подвійної дії. У даному тексті використовуються обидва ці позначення. Як можна помітити із згаданих патентних публікацій, засувка подвійної дії звичайно включає в себе корпусну частину, яка забезпечена по подовжній осі лицьовою пластиною дверного замка, і двома секціями засувки, які шарнірно підтримуються віссю в корпусній частині. Засувки подвійної дії цього виду використовуються в таких місцях, де дверний замок повинен бути таким, щоб двері могли відкриватися при натисненні на них в обох напрямках, коли засіб блокування дверного замка знаходиться в пасивному стані. Під засобом блокування розуміється засіб в замку, за допомогою якого засувка замка може бути замкнута в заблокованому положенні. У заблокованому положенні засувка знаходиться у висунутому з корпусу замка положенні і нездатна переміщуватися в корпусі замка. Зі згаданих публікацій видно, що обидві секції засувки мають скошену поверхню, яка, коли двері закриваються, ударяє по натискній пластині, причому секції засувки вдавлюються всередину корпусу замка. Секції засувки прикріплені шарнірно в корпусі засувки подвійної дії, причому секції засувки завжди формують скошену поверхню, яка ударяє по натискній пластині, коли двері повертаються для закривання або відкривання, незалежно від напрямку, в якому повертаються двері. Натискна пластина, отже, вдавлює секцію засувки в те ж саме положення, що й іншу секцію засувки, коли двері закриваються або відкриваються. У цьому випадку бічні поверхні секцій засувки формують збіжну скошену поверхню. Коли засувка знаходиться проти натискної пластини і частково в отворі натискної пластини (або коли двері відкриті), секції засувки знаходяться в такому положенні, в якому скошена засувка формує засув. Якщо в замку є засіб блокування, і він розташований так, щоб блокувати скошену засувку у висунутому положенні, скошена засувка функціонує при цьому як засув. Якщо засіб блокування не блокує скошену засувку, скошена засувка функціонує як скошена засувка відносно обох напрямків повороту дверей. Представлені вище скошені засувки потребують змащування для того, щоб залишатися в робочому стані. Якщо мастило закінчується, вони починають спрацьовуватися значно швидше, ніж тоді, коли вони змащені. Спрацювання викликає функціональні порушення. Задача даного винаходу полягає в тому, щоб усунути вищезазначені недоліки і збільшити функціональну надійність замка і скошеної засувки. Ця задача вирішується способом, представленим в незалежному пункті формули винаходу. Залежні пункти формули винаходу описують різні варіанти здійснення даного винаходу. Даний винахід оснований на тій ідеї, щоб спробувати зменшити напруження частин, які піддаються спрацюванню, так, щоб вони залишалися функціональними довший час. Дверний замок відповідно до даного винаходу включає в себе корпус замка, забезпечений лицьовою пластиною, що має скошену засувку. Скошена засувка підпружинена в напрямку до висуненого положення, і це включає в себе кінцеву частину і корпусну частину. Кінцева частина знаходиться у витягнутому положенні частково ззовні від корпусу замка, і включає в себе похилі поверхні з обох сторін таким чином, що кінцева частина є більш вужчою на своїй вершині, ніж в задній частині кінцевої частини. Кінцева частина має заглиблення в своїй нижній частині і верхній частині, які простягаються від вершини до задньої частини. Обидва заглиблення є відкритими на кінці вершини кінцевої частини і на іншій похилій поверхні, так що заглиблення верхньої частини є відкритим на похилій поверхні, протилежній заглибленню нижньої частини. Обидва заглиблення мають частину, що повертається, що включає в себе виступ засувки, який має зустрічну поверхню на своїй першій стороні і опорну поверхню на своїй іншій стороні. Частина, що повертається, також включає в себе виступ, що повертається, який розташований так, щоб повертати частину, що повертається, коли скошена засувка переміщується з втягнутого положення у витягнуте положення. Це відбувається таким чином, що виступ, що повертається, знаходиться проти опорної поверхні на внутрішній частині лицьової пластини, коли зустрічна поверхня переміщується від похилої поверхні кінцевої частини. Додатково до цього частина, що повертається, включає в себе штовхальний виступ, що має штовхальну поверхню, повернуту до зустрічної штовхальної поверхні задньої частини заглиблення, а також зігнуту поверхню, що повертається, на іншій поверхні штовхального виступу, повернутій до бічної поверхні заглиблення. 1 UA 115081 C2 5 10 15 20 25 30 35 40 45 50 55 60 Корпус замка має ролик на обох сторонах скошеної засувки між стороною корпусу замка і стороною скошеної засувки. Частини, що повертаються, розташовані так, щоб повертатися разом з виступом засувки назовні з похилих поверхонь у витягнутому положенні скошеної засувки. У цьому випадку частини, що повертаються, утворюють краї засува. Частини, що повертаються, також розташовані так, щоб повертатися під впливом зовнішньої сили, спрямованої на зустрічну поверхню, таким чином, що штовхальний виступ натискає на зустрічну штовхальну поверхню з використанням штовхальної поверхні, примушуючи скошену засувку рухатися всередину в корпусу замка, і поверхні, що повертаються, повертаються відносно сторони заглиблення доти, поки опорна поверхня виступу засувки не виявиться навпроти іншої бічної поверхні заглиблення. Далі даний винахід описується детальніше за допомогою супроводжуючих креслень, в яких Фіг. 1 показує один варіант здійснення кабелю дверного замка відповідно до даного винаходу, Фіг. 2 показує частину прикладу, зображеного на Фіг. 1, зі скошеною засувкою, що знаходиться всередині корпусу замка, Фіг. 3 показує розріз замка відповідно до даного винаходу зі скошеною засувкою, що знаходиться всередині, Фіг. 4 показує розріз замка відповідно до даного винаходу зі скошеною засувкою, що знаходиться ззовні, Фіг. 5 показує інший розріз замка зі скошеною засувкою, що знаходиться всередині, Фіг. 6 показує один варіант здійснення скошеної засувки відповідно до даного винаходу, Фіг. 7 показує інший розріз замка зі скошеною засувкою, що знаходиться ззовні. Фіг. 1 показує один варіант здійснення дверного замка 1 відповідно до даного винаходу. Дверний замок включає в себе корпус 2 замка і лицьову пластину 3. Лицьова пластина має отвір 4 для скошеної засувки 5. Додатково в цьому прикладі замок включає в себе допоміжний клин 6 для вказівки положення дверей відносно дверної рами і засув 7 для посилення блокування дверей, причому блокування може бути здійснене за допомогою об'єднаного ефекту двох засувок, тобто скошеної засувки і засува. На кресленні також можна бачити отвір 8 осі натискної кнопки або поворотної рукоятки, а також місце 9, наприклад, для циліндра замка/органа циліндра замка, що використовуються ключем. На Фіг. 1 скошена засувка 5 знаходиться ззовні або у витягнутому з корпусу замка положенні. На Фіг. 2, яка показує частину Фіг. 1, скошена засувка знаходиться всередині, або у втягнутому положенні. Фіг. 3 і 5 також показують втягнуте положення скошеної засувки. Фіг. 4 і 7 показують додатково скошену засувку у витягнутому положенні. Скошена засувка повинна лінійно переміщуватися уперед-назад між втягнутим положенням і витягнутим заблокованим положенням з корпусу 2 замка через отвір 4 засувки в лицьовій пластині 3. Скошена засувка 5 підпружинена в напрямку згаданого витягнутого положення, і включає в себе кінцеву частину 5A і корпусну частину 5B (див. Фіг. 6). Кінцева частина знаходиться у витягнутому положенні частково ззовні корпусу замка. Кінцева частина 5A включає в себе похилі поверхні 10A, 10B на обох сторонах таким чином, що кінцева частина є вужчою на своїй вершині 51, ніж в задній частині 52 кінцевої частини. У прикладі, зображеному на цих кресленнях, похилі поверхні включають в себе легке викривлення/частини під різними кутами. Похилі поверхні можуть також бути сформовані як плоскі поверхні. Кінцева частина має заглиблення 53A, 53B в її нижній частині 55 і верхній частині 54. Заглиблення проходять від вершини 51 з кінцевої частини до задньої частини 52 кінцевої частини. Обидва заглиблення є відкритими на кінці вершини 51 кінцевої частини і на іншій похилій поверхні 10A, 10B, так що заглиблення верхньої частини є відкритим на похилій поверхні, протилежній заглибленню нижньої частини. Ці креслення пояснюють, як ці заглиблення відкриті на протилежних похилих поверхнях. Обидва заглиблення 53A, 53B мають частину 31A, 31B, що повертається, яка включає в себе виступ 32 засувки, який має зустрічну поверхню 33 на своїй першій стороні і опорну поверхню 34 на своїй іншій стороні. Частина, що повертається, також включає в себе виступ 35, що повертається, який розташований так, щоб повертати частину, що повертається, коли скошена засувка переміщується з втягнутого положення у витягнуте положення. Це відбувається тому, що натиснення пружини 43 впливає на скошену засувку таким чином, що виступ, що повертається, виявляється навпроти опорної поверхні 40 на внутрішній частині лицьової пластини 3, і зустрічна поверхня 33 виступу засувки переміщується від похилої поверхні 10A, 10B кінцевої частини. Частина, що повертається, додатково включає в себе штовхальний виступ 36, який має штовхальну поверхню 37, повернуту до зустрічної штовхальної поверхні 38 задньої частини заглиблення, і зігнуту поверхню 39, що повертається, 2 UA 115081 C2 5 10 15 20 25 30 35 40 45 50 55 60 на іншій поверхні штовхального виступу 36, повернутій до бічної поверхні 41 заглиблення. Додатково до цього зустрічна поверхня 33 виступу засувки частини, що повертається, може включати в себе ширшу частину, ніж інша частина, що повертається. Корпус замка має ролик 42 на обох сторонах скошеної засувки 5 між стороною 2A, 2B корпусу замка і стороною скошеної засувки. Ролики забезпечують легке переміщення скошеної засувки між витягнутим і втягнутим положеннями. Частини 31A, 31B, що повертаються, розташовані так, щоб повертатися разом з виступом 32 засувки назовні з похилих поверхонь 10A, 10B у витягнутому положенні скошеної засувки, і повертатися під впливом зовнішньої сили, спрямованої на зустрічну поверхню 33, таким чином, що штовхальний виступ 36 натискає на зустрічну штовхальну поверхню 38 з використанням штовхальної поверхні, примушуючи скошену засувку переміститися всередину в корпус замка, і поверхня 39, що повертається, повертається відносно сторони заглиблення доти, поки опорна поверхня 34 виступу засувки не виявиться навпроти іншої бічної поверхні 44 заглиблення. Тобто частина, яка повертається, не може більше повертатися в цьому напрямку. Фіг. 2, 3 і 5 показують скошену засувку у втягнутому положенні, в якому опорна поверхня 34 виступу засувки частини 31B, що повертається, знаходиться навпроти іншої бічної поверхні 44 заглиблення. Зустрічна поверхня 33 розташовується в площині похилої поверхні 10B кінцевої частини. Залежно від конструкції кінцевої частини і частин, що повертаються, зустрічна поверхня розташовується приблизно або точно в площині похилої поверхні. Реалізація може також бути здійснена так, що зустрічна поверхня однією своєю частиною знаходиться частково точно в площині похилої поверхні, а іншими своїми частинами знаходиться приблизно в площині похилої поверхні. Далі буде описана функція скошеної засувки в її різних положеннях. Скошена засувка 5 підпружинена пружиною 43 в напрямку витягнутого положення. У цьому випадку виступ 35, що повертається, знаходиться навпроти опорної поверхні 40 на задній стороні лицьової пластини. Коли скошена засувка викочується при підтримці роликів 42 у витягнуте положення, частина, що повертається, повертається в заглибленні 53B в положення, зображене на Фіг. 4, оскільки вона натискається зустрічною штовхальною поверхнею 38 і оскільки вона підтримується/повертається опорною поверхнею 40. Як можна бачити, зустрічні поверхні 33 частин, що повертаються, знаходяться ззовні від площини, сформованої похилими поверхнями, причому частини, що повертаються, утворюють структуру, порівнянну із засувом. Якщо засіб 71 блокування (Фіг. 7) замка знаходиться в положенні блокування, засувка не може бути всунута всередину корпусу замка. Коли засіб 71 блокування не знаходиться в положенні блокування, скошена засувка може бути всунута всередину корпусу 2 замка. Коли двері відкриваються, натискна пластина в дверній рамі натискає на зустрічну поверхню 33 виступу засувки. Завдяки цій зовнішній силі виступ 31B засувки повертається в заглибленні 53B кінцевої частини таким чином, що зустрічна поверхня переміщується до похилої поверхні 10B, зігнута поверхня 39 штовхального виступу повертається на стороні 41 заглиблення, і штовхальна поверхня 37 штовхального виступу заштовхує скошену засувку 5 всередину корпусу 2 замка, долаючи силу пружини 43. Частина, що повертається, повертається доти, поки її опорна поверхня 34 не виявиться повністю проти іншої бічної поверхні 44 заглиблення. Як можна помітити, частина, що повертається, заштовхує скошену засувку всередину корпусу замка в той же самий час, як вона повертається в заглибленні. Тільки після цього, коли опорна поверхня частини, що повертається, повністю знаходиться проти іншої бічної поверхні заглиблення, натискна пластина рами натискає прямим чином кінцеву частину скошеної засувки, за допомогою прямого контакту або через частину, що повертається, функція якої відповідає відомим скошеним засувкам, і кінцева частина переміщується глибше в корпус замка у втягнуте положення. Частина, що повертається, тому більше не повертається на заключному етапі, коли скошена засувка переміщується всередину в корпус замка. Оскільки скошена засувка підтримується роликами 42 в корпусі замка, і частини 31A, 31B, що повертаються, повертаються в заглибленні 53A, 53B, спрацювання, якому піддаються поверхні, може бути зменшене, і переміщення скошеної засувки стає легшим. Коли бічна поверхня заглиблення складається з двох частин — бічної поверхні 41 й іншої бічної поверхні 44 — котіння частини, що повертається, також складається з двох частин, причому довжина котіння стає більшою, ніж у випадку однорідної частини, що котиться. У прикладі, зображеному на кресленнях, скошена засувка 5 тому розташована так, щоб вона поверталася під впливом зовнішньої сили, спрямованої на зустрічну поверхню 33 спочатку на зігнуту поверхню 39 штовхального виступу, яка знаходиться навпроти бічної поверхні 41 заглиблення, а потім на опорну поверхню 34 виступу засувки 34, доти, поки вона не повернеться так, щоб виявитися повністю навпроти іншої бічної поверхні 44 заглиблення. У варіанті здійснення, показаному на 3 UA 115081 C2 5 10 15 20 25 30 35 40 45 50 55 60 кресленнях, частина, що повертається, повертається на опорній поверхні виступу засувки на її іншому кінці, який є кінцем на стороні задньої частини 52 кінцевої частини засувки. Коли частина засувки повертається проти іншої бічної поверхні 44 заглиблення, кінець цієї опорної поверхні 34 дещо відділяється від іншої бічної поверхні 44. Штовхальний виступ 36 частини 31A, 31B, що повертається, може включати в себе палець 45, інша сторона якого включена як частина згаданої штовхальної поверхні 37. У такому варіанті здійснення задня частина кінцевої частини має задню поверхню 510, повернуту до зустрічної штовхальної поверхні 38 таким чином, що між задньою поверхнею і зустрічною штовхальною поверхнею є зазор 511. Палець 45 розташований в зазорі, коли скошена засувка знаходиться у витягнутому положенні. Штовхальний виступ 36 частини, що повертається, може також включати в себе інший палець 512 на кінці зігнутої обертової поверхні 39. Інший палець направлений до вершини 51 кінцевої частини, як показано на кресленнях. У скошеній засувці може бути одержана додаткова функціональна надійність, якщо до неї додати пружини 513 для кожної з частин, що повертаються. Пружина конкретної частини, що повертається, розташовується так, щоб повернути виступ 32 засувки до іншої бічної поверхні 44 заглиблення. За допомогою цих пружин протилежна частина, що повертається, також повертається в напрямку заглиблення, коли натискна пластина натискає на частину іншої сторони, що повертається, і скошена засувка 5 намагається переміститися всередину корпусу замка. Можливо розмістити вищезазначені ролики 42, наприклад, в канавках 11, сформованих з обох сторін скошеної засувки, в якій розташовані ролики. У такому варіанті здійснення отвір 4 засувки має виступи 12, які заходять в канавці. Також можливо сформувати варіант здійснення відповідно до прикладу, показаного на кресленнях, в якому корпус 2 замка включає в себе на місці скошеної засувки 5 частину 310 корпусу, проти якого розташовані ролики 42. Згадана опорна поверхня 40 на внутрішній частині лицьової пластини 3 для виступу 35, що повертається, також є зручною для розташування в частині корпусу. Використання частини корпусу може поліпшити збирання замка і полегшити виробництво замка. Додатково до цього, можна краще керувати характеристиками роликів. Якщо даний винахід здійснюється без частини корпусу, зустрічна поверхня 40 є частиною задньої поверхні (поверхні, повернутої до корпусу 2 замка) лицьової пластини або, можливо, частини внутрішньої поверхні корпусу замка для тієї частини корпусу 2 замка, яка загинається проти лицьової пластини 3. У варіанті здійснення, зображеному на кресленнях, лицьова пластина сформована з двох частин, але вона також може бути сформована з однієї частини. Компонування скошеної засувки, представлене вище, є придатним для використання в корпусах замків, що мають або не мають засобу блокування. Якщо замок має засіб 71 блокування, як показано на Фіг. 7, то в цьому випадку скошена засувка 5 може додатково включати в себе гнучкі елементи 46 і підтримуючу частину 47 в задній частині кінцевої частини. У цьому випадку, підтримуюча частина має згадану зустрічну штовхальну поверхню 38. Підтримуюча частина розташовується між гнучкими елементами 46 і частинами 31A, 31B, що повертаються. Використовуючи гнучкі елементи і підтримуючу частину, яка є пересувною відносно іншої кінцевої частини 5A, можна зменшити силу, спрямовану в засіб 71 блокування. У варіанті здійснення, зображеному на кресленнях, гнучкі елементи являють собою дискові пружини. Скошена засувка однак може бути здійснена також без підтримуючої частини і гнучких елементів, причому задня частина 53 кінцевої частини є фіксованою частиною іншої кінцевої частини. Структури скошеної засувки відповідно до даного винаходу забезпечують легке переміщення скошеної засувки, що зменшує потребу в змащуванні. Отже, інтервали обслуговування замка можуть навіть бути збільшені. Завдяки цим структурам функціонування є надійнішим, ніж у відомих рішеннях, і замок має довший термін служби. Відкриваючі і закриваючі сили дверей, що передаються від натискної пластини дверної рами до скошеної засувки, передаються за допомогою повороту частин, що повертаються, як лінійне переміщення скошеної засувки. Частини, що повертаються, тому котяться по кінцевій частині скошеної засувки, причому тертя при цьому менше, ніж у випадку, в якому частини, що повертаються, ковзають по кінцевій частині. Частини, що повертаються, тому функціонують одночасно як передавачі сили і як підтримуючі частини. Ролики на обох сторонах скошеної засувки також полегшують переміщення скошеної засувки в лінійному напрямку. У світлі представлених вище прикладів очевидно, що варіант здійснення відповідно до даного винаходу може бути досягнутий за допомогою багатьох різних рішень. Форма кінцевої частини скошеної засувки і форма частин засувки можуть змінюватися. Очевидно, що даний винахід не обмежений тільки прикладами, згаданими в цьому тексті, і він може бути здійснений 4 UA 115081 C2 за допомогою багатьох різних варіантів здійснення, що знаходяться в сфері охоплення незалежного пункту формули винаходу. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Дверний замок, який включає в себе корпус (2) замка, забезпечений лицьовою пластиною (3), що має скошену засувку (5), яка лінійно переміщується уперед-назад між втягнутим положенням і витягнутим положенням з корпусу замка через отвір (4) для засувки в лицьовій пластині (3), причому скошена засувка (5) підпружинена в напрямку до витягнутого положення і включає в себе кінцеву частину (5А) і корпусну частину (5В), причому кінцева частина знаходиться, у витягнутому положенні, частково ззовні корпусу (2) замка, який відрізняється тим, що кінцева частина (5А) містить похилі поверхні (10А, 10В) з обох сторін таким чином, що кінцева частина (5А) є вужчою в її вершині (51), ніж в задній частині (52) кінцевої частини, і кінцева частина має в її нижній частині (55) і верхній частині (54) заглиблення (53А, 53В), які проходять від вершини (51) до задньої частини (52), причому обидва заглиблення (53А, 53В) є відкритими на кінці вершини (51) кінцевої частини і на іншій похилій поверхні (10А, 10В) так, що заглиблення (53А) верхньої частини (54) є відкритим на похилій поверхні (10А), протилежній заглибленню (53В) нижньої частини, причому обидва заглиблення (53А, 53В) мають частину (31А, 31В), що повертається, яка містить виступ (32) засувки, який має зустрічну поверхню (33) на своїй першій стороні і опорну поверхню (34) на своїй іншій стороні, і виступ (35), що повертається, який виконаний з можливістю повертання частини (31А, 31В), що повертається, коли скошена засувка (5) переміщується з втягнутого положення у витягнуте положення, так що виступ (35), що повертається, виявляється навпроти опорної поверхні (40) на внутрішній частині лицьової пластини (3), і так, що зустрічна поверхня (33) переміщується від похилої поверхні (10А, 10В) кінцевої частини, причому частина, що повертається, додатково містить штовхальний виступ (36), що має штовхальну поверхню (37) у напрямку до зустрічної штовхальної поверхні (38) задньої частини заглиблення (53А, 53В), і зігнуту поверхню (39), що повертається, на іншій поверхні штовхального виступу (36) у напрямку до бічної поверхні (41) заглиблення, і корпус (2) замка має ролик (42) на обох сторонах скошеної засувки (5) між стороною (2А, 2В) корпусу замка і стороною скошеної засувки, причому частини (31А, 31В), що повертаються, розташовані так, щоб повертатися разом з виступом (32) засувки назовні з похилих поверхонь (10А, 10В) у витягнутому положенні скошеної засувки, і повертатися від зовнішньої сили, спрямованої на зустрічну поверхню (33) так, що штовхальний виступ (36) натискає на зустрічну штовхальну поверхню (38) з використанням штовхальної поверхні (37), примушуючи скошену засувку (5) переміщуватися всередину в корпус (2) замка, і поверхня (39), що повертається, повертається відносно сторони заглиблення доти, поки опорна поверхня (34) виступу засувки не виявиться навпроти іншої бічної поверхні (44) заглиблення. 2. Дверний замок за п. 1, який відрізняється тим, що штовхальний виступ (36) частини (31А, 31В), що повертається, включає в себе палець (45), інша сторона якого включається як частина згаданої штовхальної поверхні (37), і задня частина (52) кінцевої частини має задню поверхню (510), спрямовану до зустрічної штовхальної поверхні (38) так, що між задньою поверхнею і зустрічною штовхальною поверхнею є зазор (511), в якому розташовується палець (45), коли скошена засувка (5) знаходиться у витягнутому положенні. 3. Дверний замок за п. 2, який відрізняється тим, що штовхальний виступ (36) частини (31А, 31В), що повертається, включає в себе інший палець (512) на кінці зігнутої поверхні (39), що повертається, яка спрямована до вершини (51) кінцевої частини. 4. Дверний замок за будь-яким з пп. 1-3, який відрізняється тим, що скошена засувка (5) для кожної з частин (31А, 31В), що повертаються, включає в себе пружини (513), які виконані з можливістю повернення виступу (32) засувки в напрямку до іншої бічної поверхні (44) заглиблення. 5. Дверний замок за будь-яким з пп. 1-4, який відрізняється тим, що скошена засувка (5) виконана з можливістю повернення під впливом зовнішньої сили, спрямованої на зустрічну поверхню (33), спочатку на зігнуту поверхню (39) штовхального виступу (36), яка знаходиться навпроти бічної поверхні (41) заглиблення, а потім на опорну поверхню (34) виступу засувки доти, поки вона повністю не повернеться навпроти іншої бічної поверхні (44) заглиблення (53А, 53В). 6. Дверний замок за будь-яким з пп. 1-5, який відрізняється тим, що, коли опорна поверхня (34) виступу (32) засувки знаходиться навпроти іншої бічної поверхні (44) заглиблення від зовнішньої 5 UA 115081 C2 5 10 15 сили, спрямованої на зустрічну поверхню (33), зустрічна поверхня (33) приблизно або точно розташовується в площині похилої поверхні (10А, 10В) кінцевої частини. 7. Дверний замок за будь-яким з пп. 1-6, який відрізняється тим, що на обох сторонах скошеної засувки (5) є канавка (11), в якій розташований ролик (42), і отвір (4) для засувки має виступи (12), які входять в цю канавку. 8. Дверний замок за п. 7, який відрізняється тим, що корпус (2) замка включає в себе на місці скошеної засувки (5) частину (310) корпусу, навпроти якої розташовані ролики (42) і яка має згадану опорну поверхню (40) на внутрішній частині лицьової пластини (3) для виступу (35), що повертається. 9. Дверний замок за будь-яким з пп. 1-8, який відрізняється тим, що зустрічна поверхня (33) виступу (32) засувки включає в себе ширшу частину, ніж інша частина (31А, 31В), що повертається. 10. Дверний замок за п. 9, який відрізняється тим, що корпус (2) замка включає в себе засіб (71) блокування. 11. Дверний замок за п. 10, який відрізняється тим, що задня частина (52) кінцевої частини має гнучкі елементи (46) і підтримуючу частину (47), яка має згадану зустрічну штовхальну поверхню (38) і яка розташована між гнучкими елементами (46) і частинами (31А, 31В), що повертаються. 6 UA 115081 C2 7 UA 115081 C2 Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
