Пристрій для лікування запальних процесів слизової оболонки ротової порожнини

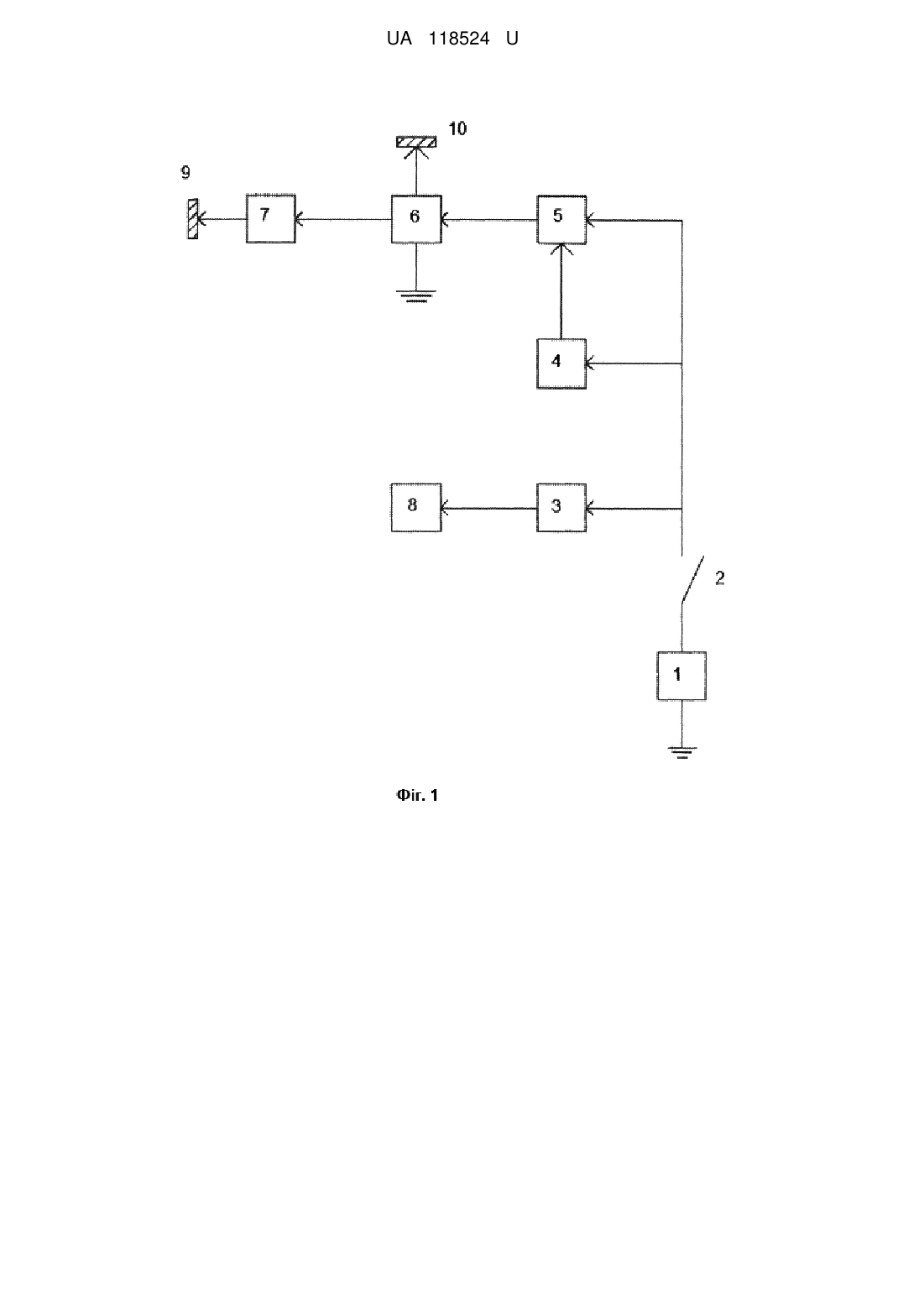

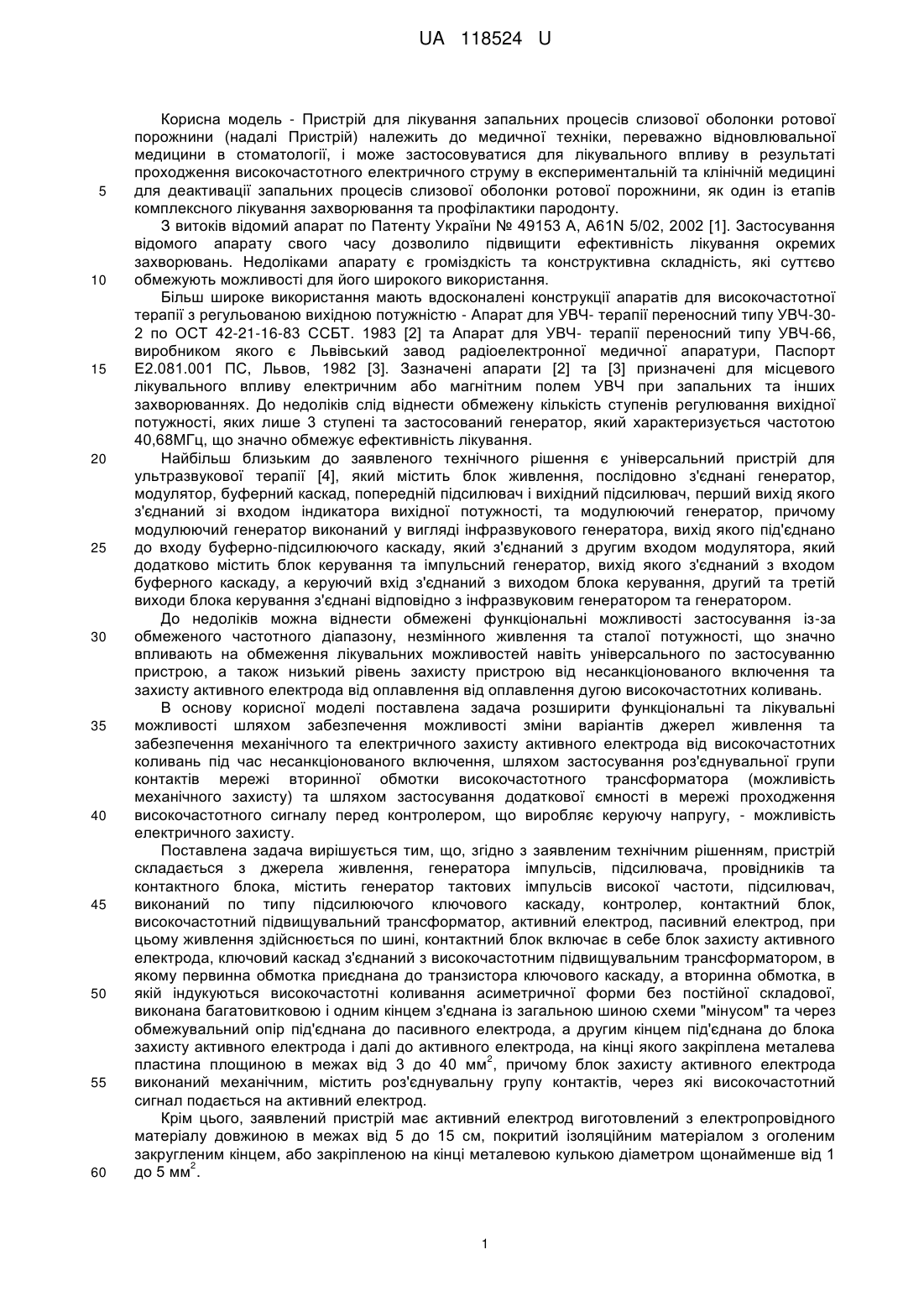

Реферат: Пристрій для лікування запальних процесів слизової оболонки ротової порожнини складається з джерела живлення, генератора імпульсів, підсилювача, провідників та контактного блока. При цьому він містить генератор тактових імпульсів високої частоти, підсилювач, виконаний по типу підсилюючого ключового каскаду, контролер, контактний блок, високочастотний підвищувальний трансформатор, активний електрод, пасивний електрод, при цьому живлення здійснюється по шині, контактний блок включає в себе блок захисту активного електрода, ключовий каскад з'єднаний з високочастотним підвищувальним трансформатором, в якому первинна обмотка приєднана до транзистора ключового каскаду, а вторинна обмотка, в якій індукуються високочастотні коливання асиметричної форми без постійної складової, виконана багатовитковою і одним кінцем з'єднана із загальною шиною схеми "мінусом" та через обмежувальний опір під'єднана до пасивного електрода, а другим кінцем під'єднана до блока захисту активного електрода і далі до активного електрода, на кінці якого закріплена металева 2 пластина площиною в межах від 3 до 40 мм . UA 118524 U (12) UA 118524 U UA 118524 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель - Пристрій для лікування запальних процесів слизової оболонки ротової порожнини (надалі Пристрій) належить до медичної техніки, переважно відновлювальної медицини в стоматології, і може застосовуватися для лікувального впливу в результаті проходження високочастотного електричного струму в експериментальній та клінічній медицині для деактивації запальних процесів слизової оболонки ротової порожнини, як один із етапів комплексного лікування захворювання та профілактики пародонту. З витоків відомий апарат по Патенту України № 49153 А, А61N 5/02, 2002 [1]. Застосування відомого апарату свого часу дозволило підвищити ефективність лікування окремих захворювань. Недоліками апарату є громіздкість та конструктивна складність, які суттєво обмежують можливості для його широкого використання. Більш широке використання мають вдосконалені конструкції апаратів для високочастотної терапії з регульованою вихідною потужністю - Апарат для УВЧ- терапії переносний типу УВЧ-302 по ОСТ 42-21-16-83 ССБТ. 1983 [2] та Апарат для УВЧ- терапії переносний типу УВЧ-66, виробником якого є Львівський завод радіоелектронної медичної апаратури, Паспорт Е2.081.001 ПС, Львов, 1982 [3]. Зазначені апарати [2] та [3] призначені для місцевого лікувального впливу електричним або магнітним полем УВЧ при запальних та інших захворюваннях. До недоліків слід віднести обмежену кількість ступенів регулювання вихідної потужності, яких лише 3 ступені та застосований генератор, який характеризується частотою 40,68МГц, що значно обмежує ефективність лікування. Найбільш близьким до заявленого технічного рішення є універсальний пристрій для ультразвукової терапії [4], який містить блок живлення, послідовно з'єднані генератор, модулятор, буферний каскад, попередній підсилювач і вихідний підсилювач, перший вихід якого з'єднаний зі входом індикатора вихідної потужності, та модулюючий генератор, причому модулюючий генератор виконаний у вигляді інфразвукового генератора, вихід якого під'єднано до входу буферно-підсилюючого каскаду, який з'єднаний з другим входом модулятора, який додатково містить блок керування та імпульсний генератор, вихід якого з'єднаний з входом буферного каскаду, а керуючий вхід з'єднаний з виходом блока керування, другий та третій виходи блока керування з'єднані відповідно з інфразвуковим генератором та генератором. До недоліків можна віднести обмежені функціональні можливості застосування із-за обмеженого частотного діапазону, незмінного живлення та сталої потужності, що значно впливають на обмеження лікувальних можливостей навіть універсального по застосуванню пристрою, а також низький рівень захисту пристрою від несанкціонованого включення та захисту активного електрода від оплавлення від оплавлення дугою високочастотних коливань. В основу корисної моделі поставлена задача розширити функціональні та лікувальні можливості шляхом забезпечення можливості зміни варіантів джерел живлення та забезпечення механічного та електричного захисту активного електрода від високочастотних коливань під час несанкціонованого включення, шляхом застосування роз'єднувальної групи контактів мережі вторинної обмотки високочастотного трансформатора (можливість механічного захисту) та шляхом застосування додаткової ємності в мережі проходження високочастотного сигналу перед контролером, що виробляє керуючу напругу, - можливість електричного захисту. Поставлена задача вирішується тим, що, згідно з заявленим технічним рішенням, пристрій складається з джерела живлення, генератора імпульсів, підсилювача, провідників та контактного блока, містить генератор тактових імпульсів високої частоти, підсилювач, виконаний по типу підсилюючого ключового каскаду, контролер, контактний блок, високочастотний підвищувальний трансформатор, активний електрод, пасивний електрод, при цьому живлення здійснюється по шині, контактний блок включає в себе блок захисту активного електрода, ключовий каскад з'єднаний з високочастотним підвищувальним трансформатором, в якому первинна обмотка приєднана до транзистора ключового каскаду, а вторинна обмотка, в якій індукуються високочастотні коливання асиметричної форми без постійної складової, виконана багатовитковою і одним кінцем з'єднана із загальною шиною схеми "мінусом" та через обмежувальний опір під'єднана до пасивного електрода, а другим кінцем під'єднана до блока захисту активного електрода і далі до активного електрода, на кінці якого закріплена металева 2 пластина площиною в межах від 3 до 40 мм , причому блок захисту активного електрода виконаний механічним, містить роз'єднувальну групу контактів, через які високочастотний сигнал подається на активний електрод. Крім цього, заявлений пристрій має активний електрод виготовлений з електропровідного матеріалу довжиною в межах від 5 до 15 см, покритий ізоляційним матеріалом з оголеним закругленим кінцем, або закріпленою на кінці металевою кулькою діаметром щонайменше від 1 2 до 5 мм . 1 UA 118524 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім цього заявлений пристрій має блок захисту активного електрода виконаний електричним, містить конденсатор невеликої ємності, через який високочастотний сигнал подається на контролер, котрий виробляє керуючу напругу, що подається на генератор тактових імпульсів. Спільні з прототипом суттєві ознаки наведені в обмежувальній частині формули, до них належать наступні: джерела живлення, генератор імпульсів, підсилювач, провідникові групи та контактний блок. Суттєві відмінні ознаки заявленої корисної моделі, які, згідно з заявленим технічним рішенням, забезпечують отримання технічного результату наступні: пристрій містить генератор тактових імпульсів високої частоти; пристрій містить підсилювач; підсилювач виконаний по типу підсилюючого ключового каскаду; пристрій містить контролер; пристрій містить контактний блок; пристрій містить високочастотний підвищувальний трансформатор; пристрій містить активний електрод; пристрій містить пасивний електрод; живлення пристрою здійснюється по шині; контактний блок включає в себе блок захисту активного електрода; ключовий каскад з'єднаний з високочастотним підвищувальним трансформатором; в підвищувальному трансформаторі первинна обмотка приєднана до транзистора ключового каскаду; в підвищувальному трансформаторі вторинна обмотка виконана багатовитковою; у вторинній обмотці підвищувального трансформатора індукуються високочастотні коливання асиметричної форми без постійної складової; вторинна обмотка підвищувального трансформатора одним кінцем з'єднана із загальною шиною схеми "мінусом" та через обмежувальний опір під'єднана до пасивного електрода; вторинна обмотка підвищувального трансформатора другим кінцем під'єднана до блока захисту активного електрода і далі до активного електрода; на кінці активного електрода закріплена металева пластина площиною в межах від 3 до 40 2 мм ; блок захисту активного електрода виконаний механічним, містить роз'єднувальну групу контактів; через роз'єднувальну групу контактів високочастотний сигнал подається на активний електрод. Суттєві відмінні розширювальні ознаки наступні: активний електрод виготовлений з електропровідного матеріалу довжиною в межах від 5 до 15 см, покритий ізоляційним матеріалом з оголеним закругленим кінцем, або закріпленою на кінці металевою кулькою 2 діаметром щонайменше від 1 до 5 мм . Додаткові відмінні ознаки наступні: блок захисту активного електрода виконаний електричним, містить конденсатор невеликої ємності, через який високочастотний сигнал подається на контролер, котрий виробляє керуючу напругу, що подається на генератор тактових імпульсів. Таким чином, згідно з заявленим технічним рішенням, для лікування запальних процесів слизової оболонки ротової порожнини використовується локальна дія високочастотногоструму асиметричної форми без постійної складової на запалену ділянку тканини. Суттєвою відмінністю запропонованого пристрою від описаних аналогів є те, що завдяки використанню високочастотного змінного струму асиметричної форми без постійної складової отриманий інший вдосконалений процес, а, точніше, поєднання таких процесів як діатермія - нагрівання тканини при проходженні через неї струмів високої частоти, та електролізу, - коли на активний електрод подається змінний струм асиметричної форми з перевагою позитивного, або негативного потенціалу по амплітуді. Завдяки поєднанню процесів діатермії та електролізу при проходженні високочастотного струму асиметричної форми без постійної складової через уражену ділянку тіла досягнуто те, що було отримано якісно виражений знеболювальний ефект. При цьому цей ефект спостерігався при тривалості дії не більше п'яти хвилин, а також спостерігався і регенеруючий ефект. Це можна пояснити тим, що дія пристрою викликає розширення капілярів, прискорюється кровообіг, підвищується проникливість стінок самих капілярів та кліткових мембран, що також підсилює імунобіологічні процеси. В результаті специфічної дії струмом високої частоти, токсичні речовини, які утворилися в місці запалення, розпадаються на дрібні, вже на менш токсичні та не токсичні частинки і без перешкод, завдяки 2 UA 118524 U 5 10 15 20 25 30 35 40 45 50 55 60 розширенню капілярів, потрапляють в кровотік. На місці запалення утворюється захисний клітинний бар'єр з елементів з'єднувальної тканини. Таким чином відбувається розсмоктування гнійних скупчень, набряків. Тобто, спостерігався також протизапальний ефект при відсутності негативного впливу на тканини слизової оболонки. Згідно із заявленим технічним рішенням пристрою, джерело живлення виробляє напругу 3-4 В (для першого варіанта) з використанням одного літієвого (літій-полімерного) акумулятора з використанням відповідно низьковольтних елементів в блоках, тактовому генераторі, контролері, тощо пристрою. Перевага такого варіанта щонайменше в тому, що забезпечує можливість застосування навіть зарядного пристрою від мобільного телефону. Для другого варіанта джерело живлення виробляє напругу 6-8 в, що забезпечується двома послідовно з'єднаними літієвими акумуляторами та використанням низьковольтних елементів в блоках, тактовому генераторі, контролері, тощо пристрою. Перевага цього варіанта у зменшенні споживчого струму, також і щонайменше вдвічі зменшене нагрівання транзистора ключового каскаду. В пристрої блок захисту активного електрода може бути виконаним механічним і містити роз'єднувальну групу контактів, через які високочастотний сигнал подається на активний електрод. Активний електрод в пристрої виконаний таким, що складується і забезпечує можливості уникнути механічного ушкодження активного електрода під час транспортування чи перенесенні, при цьому блок захисту в випадку заявленого технічного рішення містить роз'єднувальну групу контактів, через які активний електрод під'єднаний до вторинної обмотки високочастотного підвищувального трансформатора тільки тоді, коли активний електрод розкладений і підготовлений до застосування в лікувальному процесі. Тобто, виконується одночасно два типи захисту: механічний та електричний (в складеному неробочому стані), щоб високочастотні коливання під час несанкціонованого або випадкового включення пристрою не досягли кінчика активного електрода. Якщо ж активний електрод виконаний таким, що він вилучається, чи заміняється під час лікувального процесу для надання (чи вибору) йому необхідної форми чи довжини, згідно із заявленим технічним рішенням, то в цьому випадку наявність роз'єднувальної групи контактів, яка механічно з'єднана з фіксатором електрода, особливо важлива в такі моменти маніпуляцій з активним електродом. Надійний фіксатор для змінюваного застосування активного електрода необхідний щоб активний електрод не міг роз'єднатись, чи випасти під час обробки слизової в ротовій порожнині. Надійність заявленого технічного рішення забезпечена таким чином, щоб при заміні активного електрода контактна група була роз'єднана, і щоб високочастотні коливання не подавались на активний електрод навіть під час випадкового включення пристрою. В пристрої також застосований електричний захист шляхом застосування електричного блокування в блоку захисту активного електрода, який містить конденсатор невеликої ємності, через який високочастотний сигнал подається на контролер, що виробляє керуючу напругу, яка в свою чергу з нього подається на генератор тактових імпульсів. Це особливо важливо в робочому стані під час обробки слизової ротової порожнини, для запобігання опіку тканини електричною дугою при випадковому від'єднанні активного електрода від слизової та його переміщення від робочої ділянки, при цій маніпуляції потрібно автоматично зменшити потужність і частоту впливу активного електрода пристрою. В цьому випадку також необхідно захистити і сам електрод, а саме його переважно тонку металеву частку пластини на самому кінчику активного електрода від оплавлення дугою, яка, якщо не застосувати електричний захист, утвориться під час випадкового дотичного торкання і наступного відриву від будь-якої металевої поверхні, наприклад металевої коронки в ротовій порожнині. Тобто, застосування блока захисту, а в ньому забезпечення можливості електричного захисту шляхом застосування конденсатора невеликої ємності, який одним кінцем під'єднаний до групи контактів з боку обмотки високочастотного трансформатора, а другим кінцем - до контролера. Заявлений пристрій подається на кресленнях: на фіг. 1 зображена блок-схема пристрою з відображенням механічного блокування блока захисту активного електрода, а на фіг. 2 зображена блок-схема пристрою з відображенням електричного блокування блока захисту активного електрода. Пристрій для лікування запальних процесів слизової оболонки ротової порожнини з відображенням механічного блокування (фіг. 1) блока захисту активного електрода складається і працює в наступний спосіб. Напруга від джерела живлення 1, яка вибирається, і становить, наприклад, в межах 3-4 В, або в межах 6-8 В, в залежності від типу застосованих акумуляторів, через вимикач 2, який складається з кнопки включення та механічного запобіжника, надходить на контролер 3, генератор 4 тактових імпульсів та ключовий каскад 5. Якщо напруга джерела живлення 1 більша за мінімальну допустиму (наприклад вибрану для меж 3-4 В) для вибраного 3 UA 118524 U 5 10 15 20 25 30 35 40 45 50 55 60 типу акумулятора, то на виході контролера 3 установлюється логічний сигнал "1", який подається на блок сигналізації 8, який в свою чергу складається із світлодіодного індикатора і відображає світловий сигнал № 1, що сигналізує про робочий (чи перевищений) рівень напруги джерела живлення 1. Сигнал від генератора тактових імпульсів 4 з амплітудою, яка відповідає логічній "1", надходить на ключовий каскад 5, який збуджує первинну обмотку високочастотного підвищувального трансформатора 6 з утворенням на вторинній багатовитковій обмотці високочастотних коливань асиметричної форми без постійної складової і із середньоквадратичною амплітудою від 100 до 500 вольт в залежності від робочого навантаження. В цьому випадку по одному кінцю багатовиткової обмотки високочастотні коливання подаються на контактний блок 7, який включає в себе блок захисту активного електрода. Блок захисту активного електрода містить роз'єднувальну групу контактів, через які високочастотні коливання подаються на активний електрод 9, який може бути виконаний таким, що складується, або знімним з фіксатором. Другий кінець багатовиткової обмотки трансформатора 6 під'єднаний до загальної шини "мінус" та через обмежувальний опір під'єднаний до пасивного електрода 10. Пристрій для лікування запальних процесів слизової оболонки ротової порожнини з варіантом електричного блокування блока захисту активного електрода складається і працює в наступний спосіб. Напруга від джерела живлення 1, яка становить 3-4 вольта або 6-8 вольт в залежності від типу використаних акумуляторів, через вимикач 2, який складається з кнопки включення та механічного запобіжника, надходить на контролер 3, генератор тактових імпульсів 4 та ключовий каскад 5. Якщо напруга джерела живлення 1 більша за мінімальну допустиму для вибраного типу акумулятора, то на двох виходах контролера 3 установляться логічні сигнали "1", один з яких подається на блок сигналізації 8, який складається із звукового випромінювача сигналу та світлодіодного індикатора і посилає світловий сигнал № 1, що сигналізує про робочий рівень напруги джерела живлення 1, а другий подається на генератор тактових імпульсів 4 та запускає його. В залежності від рівня сигналу на виході контролера 3 під'єднаного до генератора тактових імпульсів 4, який знаходиться в межах від 0 вольт (логічний "0") до максимальної напруги (логічна "1"), генератор тактових імпульсів 4 створює на виході імпульси прямокутної форми, або з керованою частотою слідування імпульсів від 30 кГц до 200-500 кГц та постійною тривалістю імпульсу, або при фіксованій частоті 200-500 кГц керованою скважністю імпульсу, таким чином буде змінюватись потужність пристрою, яка знаходиться в межах від 7 до 20 Вт. Якщо рівень сигналу на цьому виході контролера 3 становить 0 вольт, або логічний "0", то маємо повну відсутністю імпульсів і з установкою логічного "0" на виході генератора тактових імпульсів 4. Сигнал від генератора тактових імпульсів 4 з амплітудою, яка відповідає логічній "1", потрапляє на ключовий каскад 5, який збуджує первинну обмотку високочастотного підвищувального трансформатора 6 з утворенням на вторинній багатовитковій обмотці високочастотних коливань асиметричної форми без постійної складової із середньоквадратичною амплітудою від 50 до 500 вольт в залежності від навантаження та встановленої потужності. По одному кінцю багатовиткової обмотки трансформатора 6 коливання подаються на контактний блок 7, який включає в себе блок захисту активного електрода Блок захисту має роз'єднувальну групу контактів, через які високочастотні коливання подаються на активний електрод 9, який може бути виконаний таким, що складується, або знімним (замінюваним) з фіксатором. Також блок захисту активного електрода містить конденсатор невеликої ємності, через який сигнал потрапляє до контролера 3 і слугує для контролю напруги на вторинній багатовитковій обмотці трансформатора 6 для фіксованої установки відповідного рівня сигналу на виході контролера 3 під'єднаного до генератора тактових імпульсів 4, та автоматичного відстеження амплітудного значення напруги (АЗН) для вироблювання і установлення відповідного сигналу на виході контролера 3 під'єднаного до блока сигналізації 8, і для інформування про режим роботи пристрою, а саме: при АЗН більше ніж 400 вольт, що відповідає максимальному значенню без навантаження, подати світловий сигнал № 2 (наприклад "зелений") про готовність пристрою до роботи; при АЗН менш ніж 300 вольт, що відповідає нормальній роботі пристрою - подавати звукові сигнали № 3 (наприклад "періодичні, короткочасні"), але коли такий сигнал буде без навантаження, - то це інформуватиме про пошкодження пристрою, наприклад пробій вторинної обмотки. Якщо при АЗН менш ніж 300 вольт, та ще й будуть спостерігатись скачки амплітуди коливань на більш ніж 50 вольт від встановленої величини, то пристрій виробляє і подає звуковий сигнал № 4 про небезпеку термічного пошкодження тканини по причині відриву від оброблюваної поверхні тканини, - та небезпеку пошкодження активного електрода по причині утворення електричної дуги. 4 UA 118524 U 5 10 15 20 25 30 35 40 45 50 55 60 Другий кінець багатовиткової обмотки трансформатора 6 під'єднаний до загальної шини "мінус" та через обмежувальний опір під'єднаний до пасивного електрода 10. Підготування до роботи заявленого пристрою. Пристрій має мати зарядженим джерело живлення 1. Для цього потрібно скористатись відповідним зарядним пристроєм, а після зарядження від'єднати. Підготувати активний електрод 9: в залежності від його конструкції розкласти його, чи вийняти і закріпити та зафіксувати. Далі здійснити перевірку пристрою на працездатність, відповідність відображення сигналів візуального та звукового характеру. Для цього необхідно звільнити кнопку включення вимикача 2 від вбудованого запобіжника, і натиснути на кнопку включення вимикача 2. При нормальній напрузі та нормальній роботі пристрою на акумуляторі має відобразитись світловий сигнал № 1. Якщо пристрій включений і виконаний з варіантом електричного блокування блока захисту активного електрода 9, то при правильній роботі, коли електрод не дотикається до електропровідної поверхні, пристрій має видати з блока сигналізації 8 світловий сигнал № 2 (наприклад "зелений") про готовність до роботи. Далі слід вимкнути кнопку включення, доторкнутись активним електродом 9 до металевої поверхні і включити пристрій. При правильній роботі пристрій відобразить і подає звукові сигнали № 3 (наприклад "періодичні, короткочасні"). Далі, не вимикаючи пристрій вимикачем 2, можна від'єднати активний електрод від металевої поверхні. При цьому, в момент відриву активного електрода 9 має відобразитись звуковий сигнал № 4. Якщо пристрій не видає світловий сигнал № 1, що інформуватиме про низьку напругу акумулятора, то необхідно зарядити джерело живлення 1. Якщо такого сигналу не буде після зарядки, то акумулятор джерела живлення 1 не придатний і необхідно його замінити. Таким чином перевірено всі режими роботи і придатність пристрою до роботи. Далі треба підготувати і перевірити роботу пасивного електрода 10. Якщо потрібно його використовувати, то його приєднують і відповідним чином закріплюють. Таким чином, описаним вище порядком перевірено працездатність пристрою до застосування і можна приступати до роботи. Після завершення лікувальної роботи треба поставити на запобіжник кнопку включення 2, від'єднати пасивний електрод 10, якщо використовувався, обробити активний електрод 9 (продезінфікувати наприклад спиртом), скласти чи від'єднати активний електрод 9 в безпечне місце від пошкодження механічного, а сам пристрій, поставити на зарядження джерела живлення. Враховуючи те, що пристрій живиться від низьковольтного акумулятора і підключається до мережі тільки на час заряджання джерела живлення, то необхідність заземлення самого пристрою відпадає. Випробування запропонованого пристрою проводилось на базі приватного стоматологічного кабінету, досягнутий результат підтверджується наступними прикладами. Приклад № 1. Пацієнт, 43 роки, звернувся зі скаргою на больові відчуття та набряком міжзубного проміжку. При огляді виявлено запальний процес та встановлено діагноз міжзубний травматичний папіліт міжзубного сосочка маргінального ясна. Гігієна даної ділянки була ускладнена по причині вираженого набряку та больових симптомів. Було проведено вплив на вражену ділянку слизової оболонки запропонованим пристроєм. Активний електрод площею 10 мм розміщувався на враженій ділянці ясна з язичної сторони. Встановлена потужність приладу 20 ват. Пасивний електрод під'єднувався через опір 51 кОм та закріплювався до зап'ястя. Пристрій вмикався на одну-дві секунди і переміщувався на необроблену ділянку на відстані 2-3 мм від обробленої. Було оброблено п'ять локальних ділянок. Вся гіперемована тканина була оброблена впродовж 1-2 хв. В результаті проведеної деактивації запального процесу, набрякання та больові відчуття були значно зменшені. Колір ясен змінився на блідо-рожевий без патологічних змін. Далі було застосовано комплексне лікування, полоскання ротової порожнини розчинами без будь яких повторних місцевих або загальних додаткових впливів. Приклад № 2. Пацієнт, 25 років, звернувся з больовими відчуттями в ділянці коренів 36 зуба. При огляді виявлено припухлість на слизовій оболонці зі щічної сторони без певних контурів, без порушення цілісності тканини. Було проведено вплив запропонованим пристроєм. Встановлена потужність приладу 20 ват. Пасивний електрод не приєднувався. Пристрій вмикався на дві-три секунди і переміщувався на необроблену ділянку на відстані 2-3 мм від обробленої. Було оброблено чотири ділянки. Після впливу запропонованим пристроєм візуально набрякання зменшилось, больові відчуття значно знизились. Потім було проведено комплексне лікування, але після рентгенологічного дослідження було виявлено деструктивні зміни на верхівці кореня і було поставлено діагноз 5 UA 118524 U 5 10 15 20 25 30 35 40 45 гострий гранулематозний періодонтит. На жаль, пацієнт звернувся надто пізно, була проведена екстракція зуба. Але, тим не менше, позитивний вплив пристрою на слизову оболонку виявлено. Заявлена корисна модель дозволяє вирішити наступне поставлене завдання: розширити функціональні та лікувальні можливості шляхом забезпечення можливості зміни варіантів джерел живлення та забезпечення механічного та електричного захисту активного електрода від високочастотних коливань під час несанкціонованого включення, що забезпечене застосуванням в конструкції корисної моделі роз'єднувальної групи контактів мережі вторинної обмотки високочастотного трансформатора, - можливість механічного захисту, та вбудовуванням в схему додаткової ємності в мережі проходження високочастотного сигналу перед контролером, що виробляє керуючу напругу, - можливість електричного захисту. Джерела інформації: 1. Патент UA № 49153 А, А61N 5/02, 2002 - аналог; 2. Апарат для УВЧ- терапії переносний типу УВЧ-30-2 по ОСТ 42-21-16-83 ССБТ.1983 аналог; 3. Апарат для УВЧ- терапії переносний типу УВЧ-66, виробник: Львівський завод радіоелектронної медичної апаратури, Паспорт Е2.081.001 ПС, Львов, 1982 - аналог; 4. Патент UA № 38906, A61N 23/00, A61N 1/00, 2009 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для лікування запальних процесів слизової оболонки ротової порожнини, що складається з джерела живлення, генератора імпульсів, підсилювача, провідників та контактного блока, який відрізняється тим, що містить генератор тактових імпульсів високої частоти, підсилювач, виконаний по типу підсилюючого ключового каскаду, контролер, контактний блок, високочастотний підвищувальний трансформатор, активний електрод, пасивний електрод, при цьому живлення здійснюється по шині, контактний блок включає в себе блок захисту активного електрода, ключовий каскад з'єднаний з високочастотним підвищувальним трансформатором, в якому первинна обмотка приєднана до транзистора ключового каскаду, а вторинна обмотка, в якій індукуються високочастотні коливання асиметричної форми без постійної складової, виконана багатовитковою і одним кінцем з'єднана із загальною шиною схеми "мінусом" та через обмежувальний опір під'єднана до пасивного електрода, а другим кінцем під'єднана до блока захисту активного електрода і далі до активного 2 електрода, на кінці якого закріплена металева пластина площиною в межах від 3 до 40 мм , причому блок захисту активного електрода виконаний механічним, містить роз'єднувальну групу контактів, через які високочастотний сигнал подається на активний електрод. 2. Пристрій для лікування запальних процесів слизової оболонки ротової порожнини за п. 1, який відрізняється тим, що активний електрод виготовлений з електропровідного матеріалу довжиною в межах від 5 до 15 см, покритий ізоляційним матеріалом з оголеним закругленим 2 кінцем, або закріпленою на кінці металевою кулькою діаметром щонайменше від 1 до 5 мм . 3. Пристрій для лікування запальних процесів слизової оболонки ротової порожнини за будьяким із пп. 1, 2, який відрізняється тим, що блок захисту активного електрода виконаний електричним, містить конденсатор невеликої ємності, через який високочастотний сигнал подається на контролер, котрий виробляє керуючу напругу, що подається на генератор тактових імпульсів. 6 UA 118524 U 7 UA 118524 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
