Перемикач (комутатор) побутовий

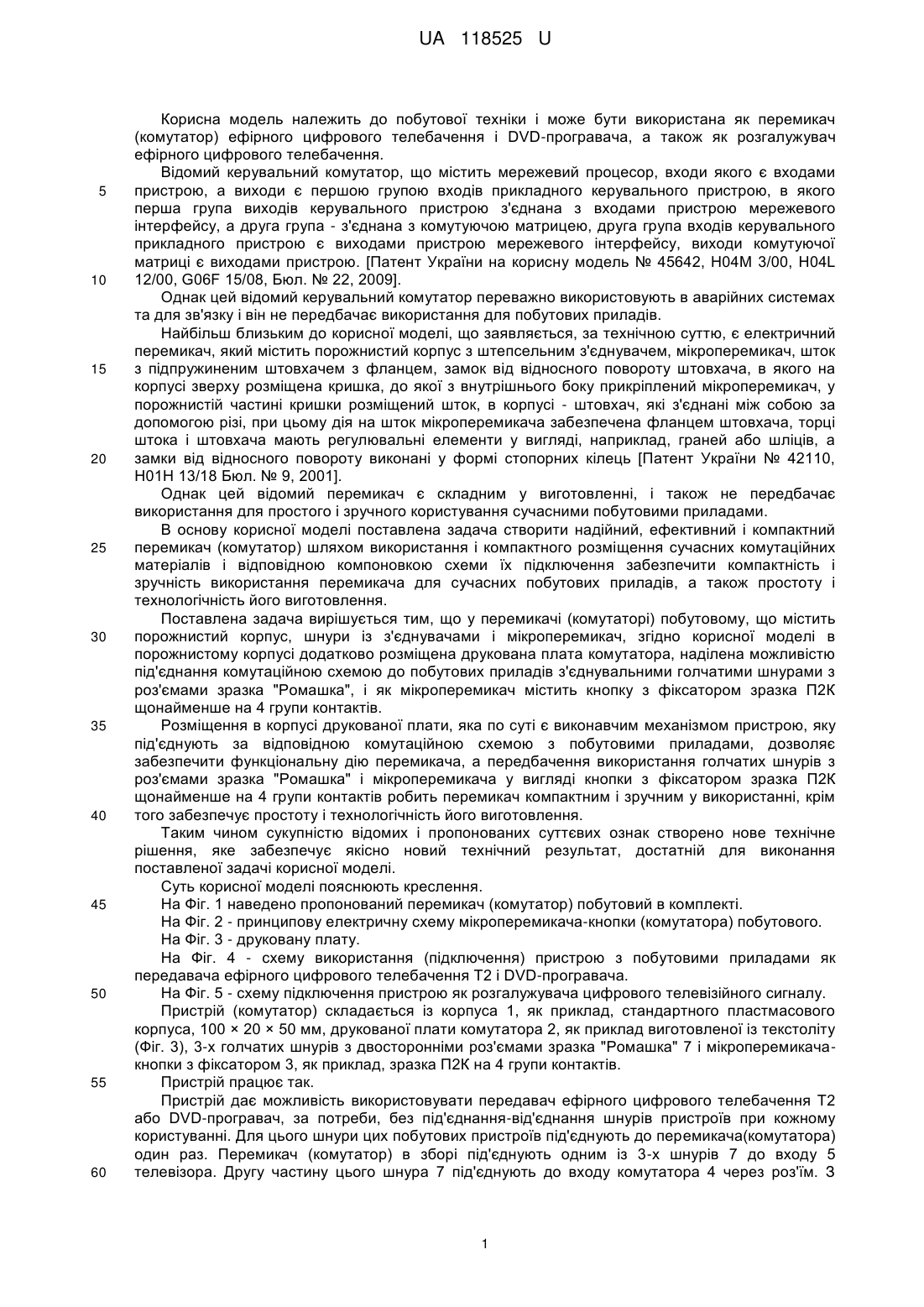

Реферат: UA 118525 U UA 118525 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до побутової техніки і може бути використана як перемикач (комутатор) ефірного цифрового телебачення і DVD-програвача, а також як розгалужувач ефірного цифрового телебачення. Відомий керувальний комутатор, що містить мережевий процесор, входи якого є входами пристрою, а виходи є першою групою входів прикладного керувального пристрою, в якого перша група виходів керувального пристрою з'єднана з входами пристрою мережевого інтерфейсу, а друга група - з'єднана з комутуючою матрицею, друга група входів керувального прикладного пристрою є виходами пристрою мережевого інтерфейсу, виходи комутуючої матриці є виходами пристрою. [Патент України на корисну модель № 45642, Н04М 3/00, H04L 12/00, G06F 15/08, Бюл. № 22, 2009]. Однак цей відомий керувальний комутатор переважно використовують в аварійних системах та для зв'язку і він не передбачає використання для побутових приладів. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, є електричний перемикач, який містить порожнистий корпус з штепсельним з'єднувачем, мікроперемикач, шток з підпружиненим штовхачем з фланцем, замок від відносного повороту штовхача, в якого на корпусі зверху розміщена кришка, до якої з внутрішнього боку прикріплений мікроперемикач, у порожнистій частині кришки розміщений шток, в корпусі - штовхач, які з'єднані між собою за допомогою різі, при цьому дія на шток мікроперемикача забезпечена фланцем штовхача, торці штока і штовхача мають регулювальні елементи у вигляді, наприклад, граней або шліців, а замки від відносного повороту виконані у формі стопорних кілець [Патент України № 42110, Н01Н 13/18 Бюл. № 9, 2001]. Однак цей відомий перемикач є складним у виготовленні, і також не передбачає використання для простого і зручного користування сучасними побутовими приладами. В основу корисної моделі поставлена задача створити надійний, ефективний і компактний перемикач (комутатор) шляхом використання і компактного розміщення сучасних комутаційних матеріалів і відповідною компоновкою схеми їх підключення забезпечити компактність і зручність використання перемикача для сучасних побутових приладів, а також простоту і технологічність його виготовлення. Поставлена задача вирішується тим, що у перемикачі (комутаторі) побутовому, що містить порожнистий корпус, шнури із з'єднувачами і мікроперемикач, згідно корисної моделі в порожнистому корпусі додатково розміщена друкована плата комутатора, наділена можливістю під'єднання комутаційною схемою до побутових приладів з'єднувальними голчатими шнурами з роз'ємами зразка "Ромашка", і як мікроперемикач містить кнопку з фіксатором зразка П2К щонайменше на 4 групи контактів. Розміщення в корпусі друкованої плати, яка по суті є виконавчим механізмом пристрою, яку під'єднують за відповідною комутаційною схемою з побутовими приладами, дозволяє забезпечити функціональну дію перемикача, а передбачення використання голчатих шнурів з роз'ємами зразка "Ромашка" і мікроперемикача у вигляді кнопки з фіксатором зразка П2К щонайменше на 4 групи контактів робить перемикач компактним і зручним у використанні, крім того забезпечує простоту і технологічність його виготовлення. Таким чином сукупністю відомих і пропонованих суттєвих ознак створено нове технічне рішення, яке забезпечує якісно новий технічний результат, достатній для виконання поставленої задачі корисної моделі. Суть корисної моделі пояснюють креслення. На Фіг. 1 наведено пропонований перемикач (комутатор) побутовий в комплекті. На Фіг. 2 - принципову електричну схему мікроперемикача-кнопки (комутатора) побутового. На Фіг. 3 - друковану плату. На Фіг. 4 - схему використання (підключення) пристрою з побутовими приладами як передавача ефірного цифрового телебачення Т2 і DVD-програвача. На Фіг. 5 - схему підключення пристрою як розгалужувача цифрового телевізійного сигналу. Пристрій (комутатор) складається із корпуса 1, як приклад, стандартного пластмасового корпуса, 100 × 20 × 50 мм, друкованої плати комутатора 2, як приклад виготовленої із текстоліту (Фіг. 3), 3-х голчатих шнурів з двосторонніми роз'ємами зразка "Ромашка" 7 і мікроперемикачакнопки з фіксатором 3, як приклад, зразка П2К на 4 групи контактів. Пристрій працює так. Пристрій дає можливість використовувати передавач ефірного цифрового телебачення Т2 або DVD-програвач, за потреби, без під'єднання-від'єднання шнурів пристроїв при кожному користуванні. Для цього шнури цих побутових пристроїв під'єднують до перемикача(комутатора) один раз. Перемикач (комутатор) в зборі під'єднують одним із 3-х шнурів 7 до входу 5 телевізора. Другу частину цього шнура 7 під'єднують до входу комутатора 4 через роз'їм. З 1 UA 118525 U 5 10 15 входу комутатора 4 другим шнуром 7 під'єднують на вихід DVD. Третім шнуром 7 під'єднують вхід комутатора 5 на вихід Т2 через відповідні роз'єми дотримуючись відповідного кольору (жовтий, білий і червоний, відповідно). Перемикання пристрою у випадку використання його як передавача ефірного цифрового телебачення Т2 або DVD-програвача зводиться до натискання кнопки 2, на лицевій панелі пристрою. Включений Т2 (кнопка в положенні "ВКЛ Т2"), (Фіг. 2), або включений DVD (кнопка в положенні "ВКЛ DVD"). Перемикач (комутатор) може розміщуватись біля телевізора, так як він виконаний в окремому корпусі і не потребує додаткового кріплення. Прилад може працювати і як розгалужувач цифрового телевізійного сигналу Т2. Для цього вхід телевізора і вихід комутатора 5 з'єднують шнуром "Ромашка" 7. Аналогічно під'єднують телевізор 2 іншим шнуром 7 і подають третім шнуром 7 вихід з Т2 на вхід комутатора 5, дотримуючись співвідношення кольорів (жовтий, білий і червоний, відповідно). Переключення відеосигналу здійснюють кнопкою у відповідне положення. Пропонований перемикач (комутатор) побутовий забезпечує компактність і зручність використання сучасних побутових приладів, а також простоту і технологічність його виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Перемикач (комутатор) побутовий, що містить порожнистий корпус, шнури із з'єднувачами і мікроперемикач, який відрізняється тим, що в порожнистому корпусі додатково розміщена друкована плата комутатора, з можливістю під'єднання комутаційною схемою до побутових приладів з'єднувальними голчатими шнурами з роз'ємами зразка "Ромашка", як мікроперемикач містить кнопку з фіксатором зразка П2К щонайменше на 4 групи контактів. 2 UA 118525 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
