Рідкий миючий засіб

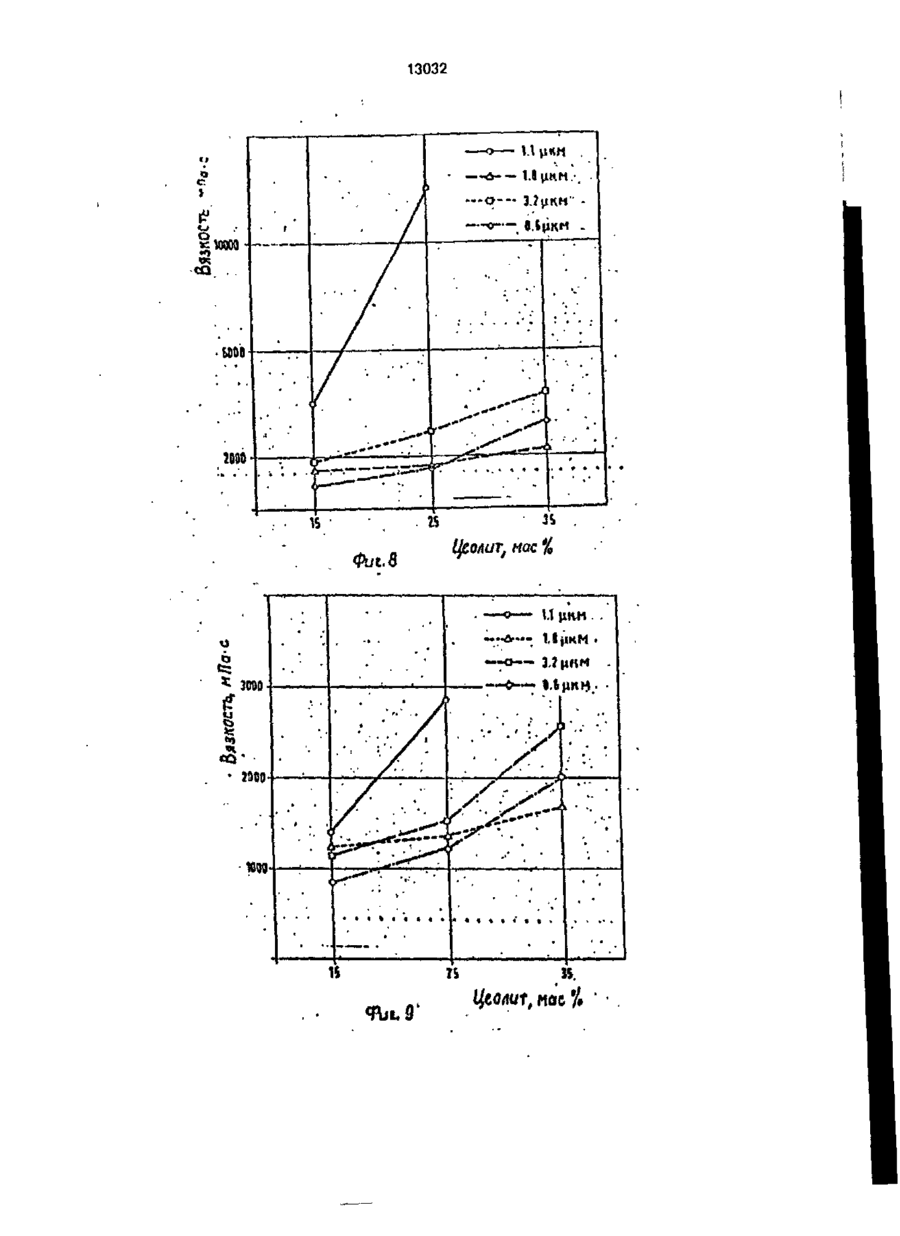

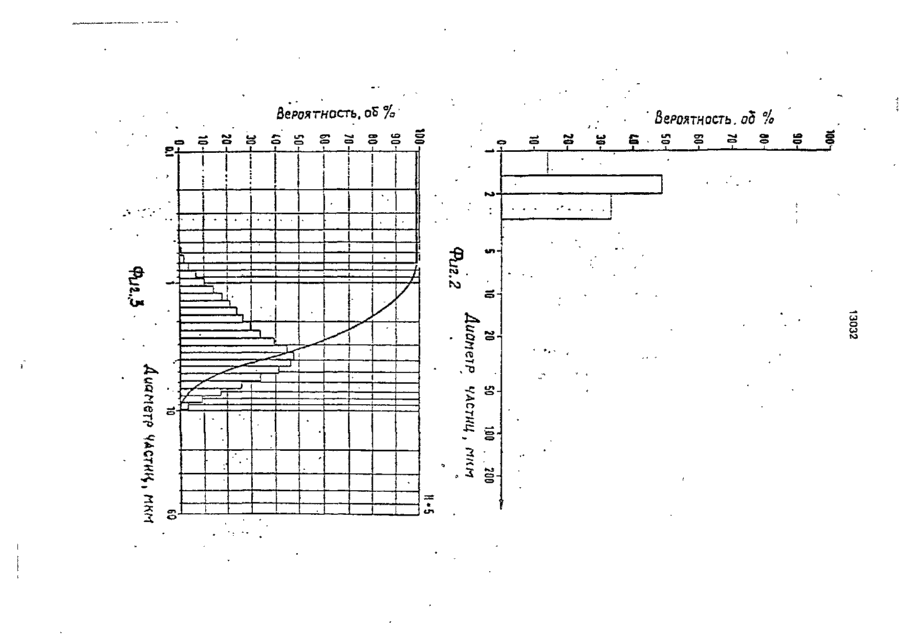

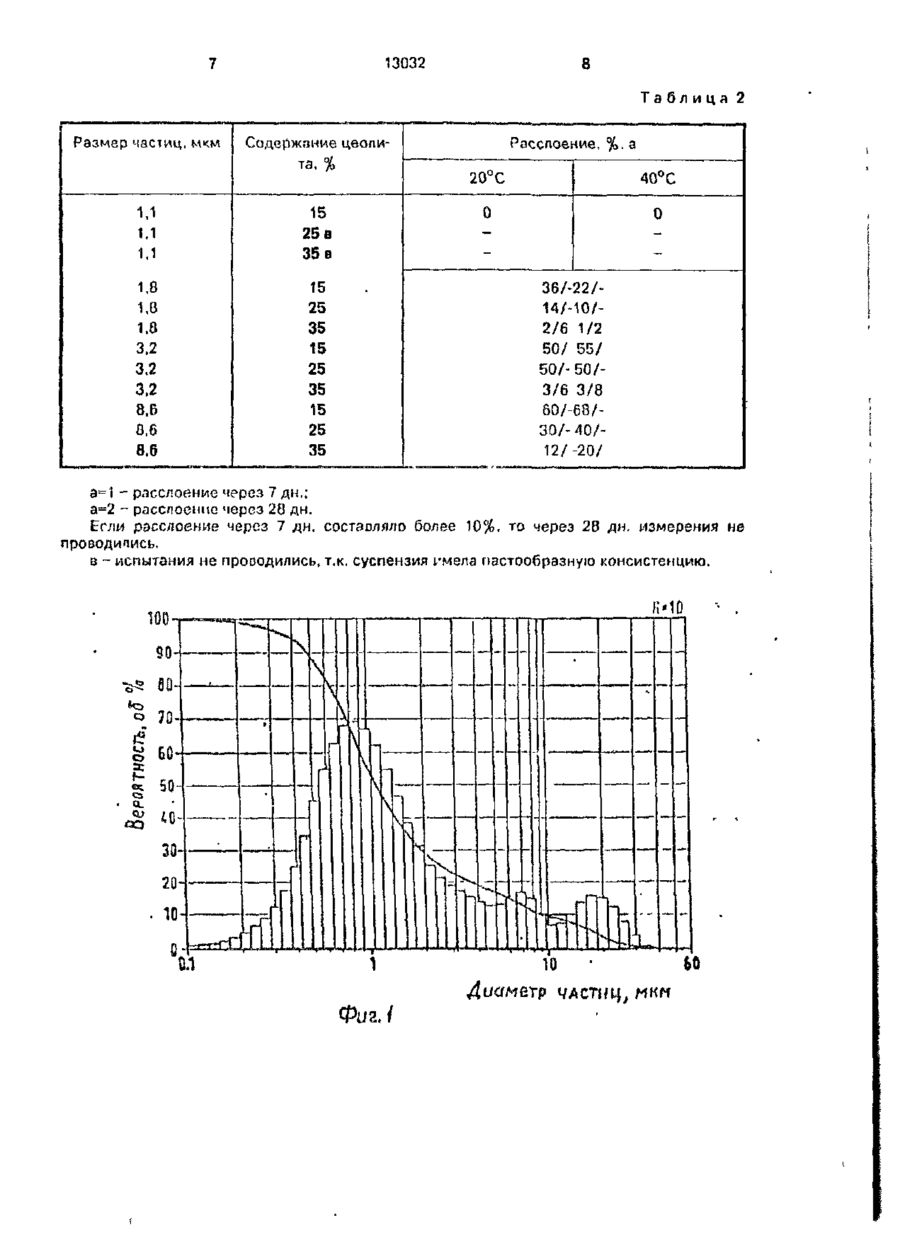

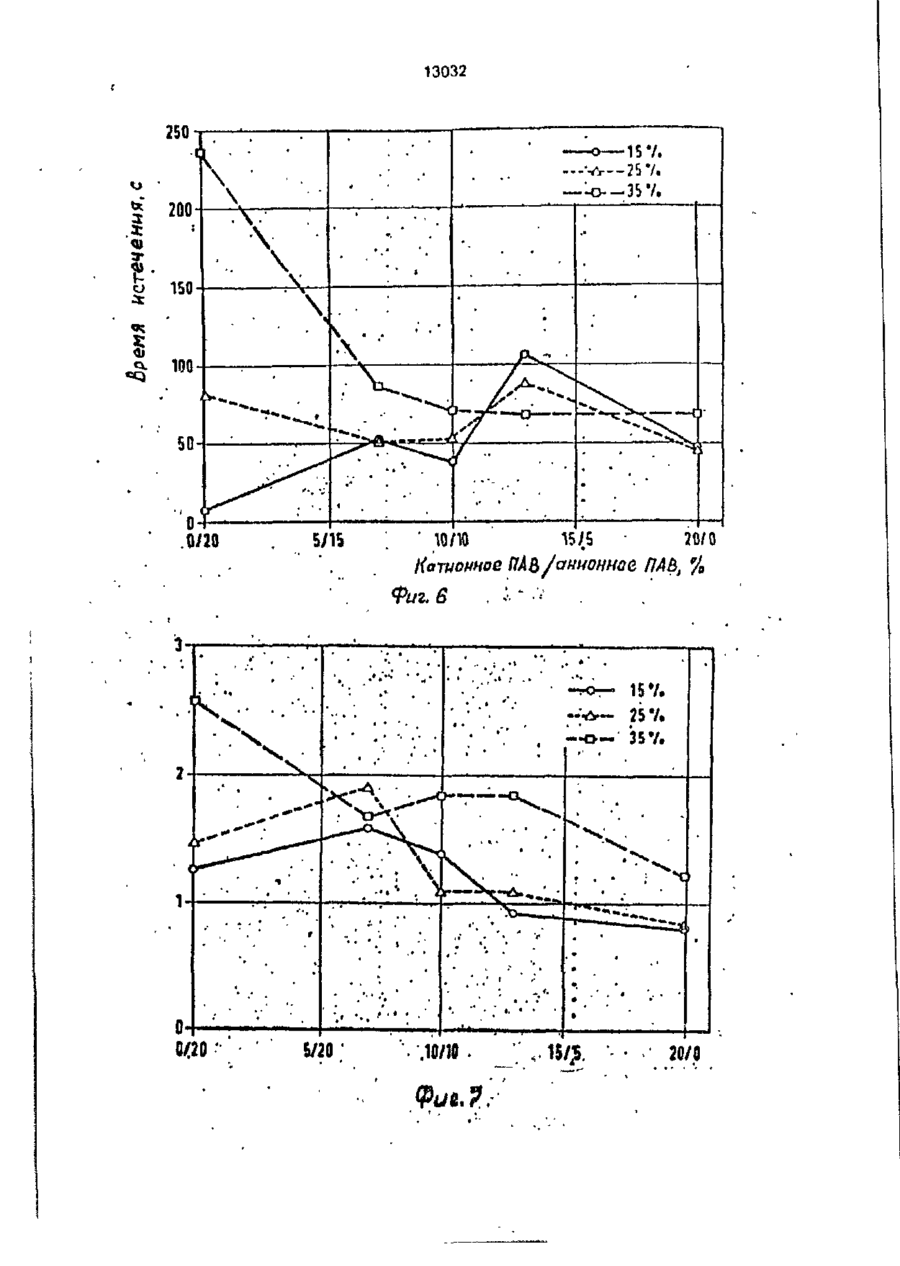

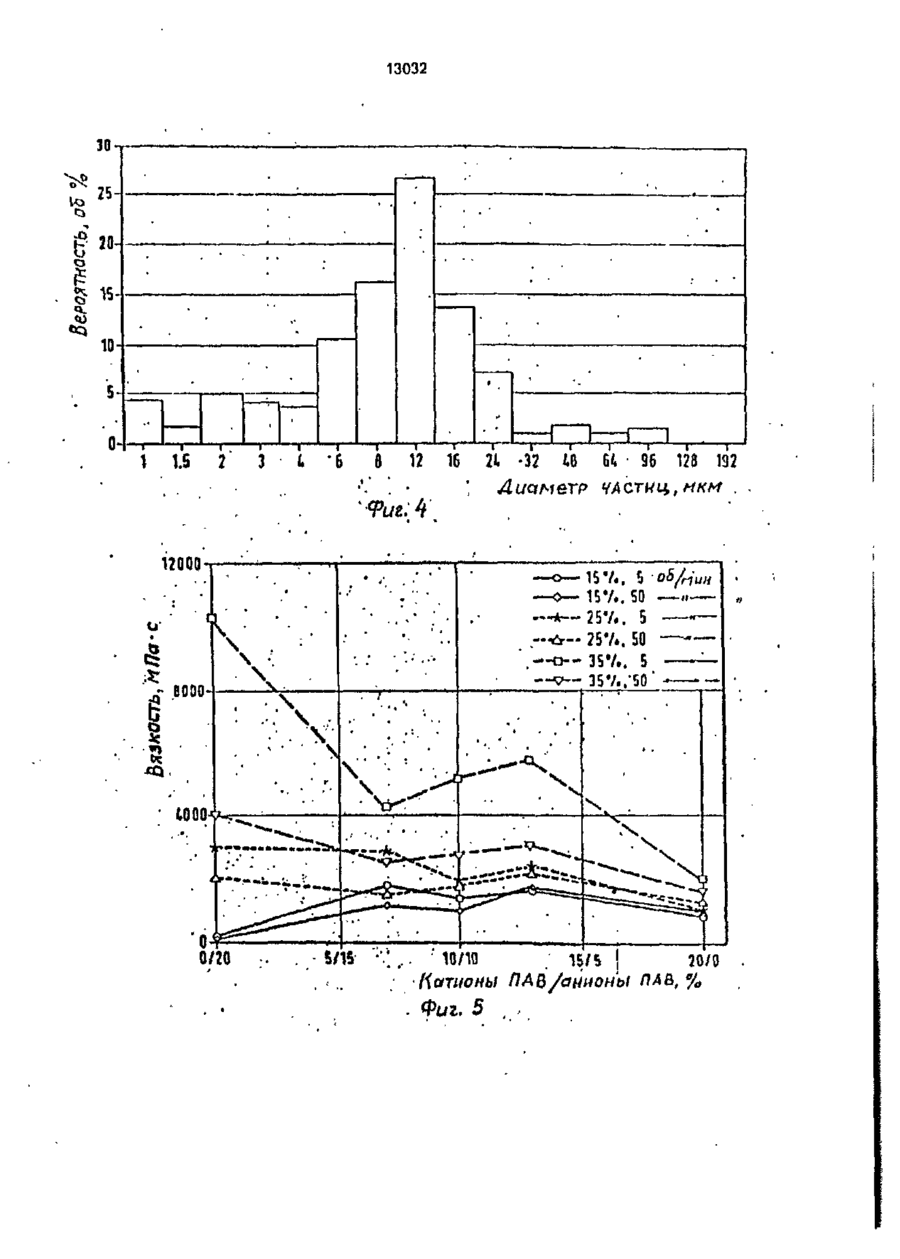

Жидкое поющее средство, включающее порошкообразный цеолит NaA, поперхмостно-активное вещество и ооду, о т л и ч а ю щ е е с я тем, что оно содержит цеолит со средним размером частиц 1,6-3,2 мкм при следующем соотношении ингредиентов, мас.%: Указанный цеолит 15-35 Поверхностно-активное вещество 20 Вода Остальное Изобретение относится к жидкому моющему средству. Жидкие моющие средства находят все большее применение в бытовых стиральных машинах.Недостаток известного жидкого моющего средства состоит в том, что оно имеет слишком высокую вязкость, чтобы его можно было использовать в бытовых стиральных машинах. Было установлено, что вязкость жидких моющих средств, содержащих цеолит А в качестве замены фосфата, сильно зависит от распределения по размеру частиц цеолитового порошка типа А. Предметом настоящего изобретения является цеолитовый порошок, в составе жидкого моющего средства, типа NaA со средним размером его частиц (точка кривой распределения, отвечающая 50%), измеренный гранулометром CITaS715, равным 1,6-3,2 мкм. Предпочтительно, если средний размер частиц цеолитового порошка типа NaA павен 1,7-2,5 мкм. Наиболее предпочтительно, если средний размер частиц равен 1,7-2,0 мкм. В соответствии с предпочтительной формой изобретения цеолитовый порошок типа NaA имеет следующее распределение частиц по величине: МКМ 0-0 Q-0 0,5 меньше чем _и_ 30-0 1,0 _*_ 98-2 1.5 и_ 2,0 99-20 н 100-82 3,0 _#_ 100-95 4,0 100-98 V5,0 н 100-99 СО н 100-100 10.0 По особой форме изобретения цеолитовый порошок типа NaA имеет следующее распределение частиц по величине: (24)28.02,97 w О 13032 О/О Вязкость определяют с помощью виско0-0 зиметра Брукфилд RVT при скорости вращеменьше, чем ."4-0 ния 5-50 об/мин и использовании шпинделя -••30-10 А. При этом, суспензию заливают в химичем 85-50 5 ский стакан объемом 100 мл, в который погружают шпиндель до соответствующей 100-95 отметки. Отсчет показаний производят че4,0 100-99 рез 3 мин. 6,0 100-100 Время истечения определяют, засекая 10,0 100-100 Цеолитовый порошок по фиг.2 имеет 10 время, за которое 100 мл суспензии вытекают через сопло 6 м и без давления. следующее распределение частиц по велиДля определения стабильности при храчине' нении пробы по 100 мл выдерживают D замкм О/О крытых колбах в течение недели и месяца меньше, чем !,0 2,2 1,5 16,6 15 при 22°С и АО°С. Высота слоя суспензии составляет 50 мм. 2,0 65,7 3.0 59,4 Состояние жидкой фазы оценивают ви4,0 100.0 зуально. 6,0 100,0 Суспензии готовят следующим обра20 зом. мкм О/О В стеклянную колбу объемом 250 мл заменьше, чем 8,0 100 гружают навески исходных материалов. В 12,0 100 последнюю очередь добавляют цеолитовый 16,0 100 порошок. 24,0 100 25 Смесь диспергируют в течение 15 мин с -"- ' 32,0 100 помощью Vetra Turzax (9 м/с) в вакууме, создаваемом водоструйным насосом. 48,0 100 Для изучения влияния на вязкость и ста64,0 100 бильность при хранении поверхностно-ак96,0 100 128,0 100 30 тианых веществ (ПАВ) или их смесей используют простую систему, состоящую из 192,0 100 ПАВ. цеолита и воды. (50 0 0/0)= 1,8 М Готовят смесь с содержанием цеолита Примеры. 15.25 и 35% и ПАВ 20%. Используют цеолитовый порошок типа ПАВ используют о виде индивидуальноNaA, с размером частиц 3,2 и 8,6 мкм. 35 го компонента или в виде смеси в соотношеИз порошка с размером частиц 3,2 мкм нии 1:2, 1:1 и 2:1. путем измельчения в воздухоструиной мельРезультаты испытаний представлены в нице получают цеолитовый порошок с развиде графиков на фиг.5,6,7. мером частиц 1,0 мкм. Частицы с размером На фиг.5 показана зависимость вязко1,1 мкм получают путем мокрого помола в 40 сти системы от содержания цеолита и смеси коллоидной мельнице, высушивания и изПАВ при 5 и 50 об/мин. Размер частиц цеомельчения в штифтовой мельнице. лита равен 3,2 мкм. Установлено, что при Емкость в отношении связывания кальиспользовании чисто анионного ПАВ, а такция и магния определяют путем комплексомстрического титрования в остаточной 45 же смесей с большим содержанием анионного ПАВ, вязкость системы высокая. Этот жидкости ионов Са и Мд после контактировафакт особенно хорошо проявляется при сония цеолита с раствором в течение 15 мин. держании цеолита 25 и 35%. Полученные значения приведены в табл. 1. Хотя высокая вязкость и способствует Распределение частиц по размеру определяют с помощью гранулометра CfTaS 715 50 улучшению стабильности системы при хранении, однако, на такие эксплуатационные Е627. свойства ее, как текучесть и смачивание, она При этом соблюдают следующие услооказывает отрицательное влияние. Полувия. ченные в результате испытаний времена исПолученные кривые распределения представлены на фиг. 1-4. 55 течения графически представлены на фиг.6. Удовлетворительные времена истечения В качестве поверхностно-активныхвепри приемлемой вязкости наблюдаются при ществ (ПАВ) используют алкил-бензолсульиспользовании смесей двух ПАВ с соотнофонат натрия.Сіз-Сі5-оксоспирт с 7 ЕО, антишением анионных и неоиногенных ПАВ 2:1 вспениватель Wacker 132 в количестве и 1:1. 0,1%. мкм 0,5 1,0 1.5 2.0 3.0 13032 На фиг,7 показан тиксотропний индекс Эта независимость текучести от концентраТІ суспензий о соответствии с фиг.5 ТІ-»/ ции подтверждается также тиксотропним (5 об/мин), К 7 (50 об/мин). индексом. Тиксотропний индекс представляет соНа фиг. И показана зависимость тикбой отношение двух значений вязкости, опре- 5 сотропного индекса от размера частиц и деленных при различных градиентах концентрации цеолитового порошка. срезывающего усилил, и характеризует струкДля цеолита с размером частиц 1,8 мкм турную вязкостьсистемы. Чем большетиксоттиксотропный индекс равен 1,2-1,3. ропный индекс, тем более структуированной Для цеолита с размером частиц 1,1 мкм является система, и тем выше ее стабиль- 10 тиксотропный индекс равен 3-4. ность при хранении. Наиболее оптим*альДля цеолита же с размером частиц 3,2 ные результаты достигаются, как это видно мкм или 8,6 мкм тиксотропный индекс нахона рис.7, в случае смеси, содержащей 13% дится о пределах 1,3-2,0. анионного и 7% пеионогенного ПАВ. Для испытаний на стабильность при Смесь, содержащую 13% анионного и 15 хранении использовались те же суспензии, 7% неионогенного ПАВ, используют для что и в опытах в соответствии с фиг. 8-11. изучения зависимости стабильности при Полученные результати приведены в хранении и текучести от распределения табл.2. размера частиц цеолита А. Степень расслоения определяют как отПолученные результаты в виде графи- 20 ношение толщины слоя прозрачной фазы к ков представлены на фиг.8 и 9. общей высоте слоя суспензии и выражают в процентах. На фиг.8 - зависимость вязкости суспензии от распределения размера частиц Результаты испытаний на стабильность цеолита А и его содержания при 5 об/мин. при хранении показывают влияние на нее На фиг,9 - зависимость вязкости сус- 25 вязкости и размера частиц, причем, влияние пензии от распределения размера частиц размера частиц выше. Наиболее благоприцеолита А и его содержания при 50 об/мин. ятные результаты (с точки зрения вязкости) Установлено, что, в частности, цеолитополучены при использовании цеолита с разпий порошок с размером частиц 1,1 мкм мером частиц 3,2 мкм Стабильность при оказывает ярко выраженный эффект сгуще- 30 хранении такой суспензии, однако, значиния. Суспензия с содержанием цеолита 25% тельно ниже, чем суспензии, при лршотови, в частности, 35%, имеет пастообразную лении которой использовался цеолятовый консистенцию. порошок с размером частиц 1,8 мкм. Это особенно хорошо видно при сравнении сусДругие м^олитовые порошки дают жидкие суспензии, причем, цеолит с размером 35 пензий с содержанием цеолитового порошка 25%. Однако суспензия с цеолитовым частиц 1,0 мкм дзет минимальный эффект порошком с размером частиц 1,1 мкм имеет сгущения с ростом концентрации. слишком высокую вязкость, чго делает ее Низкая вязкость суспензий делает их непригодной для использования. » благоприятными для применения, т.к. такие суспензии обладают хорошей текучестью. 40 В случае цеолитового порошка с размером частиц 8,6 мкм в точение нескольких дней происходит полное расслоение. ° На фиг. 10 показана зависимость текучести суспензий от содержаний цеолита и разСуспензия на основе цеолита с размемера его частиц. Из рисунка видно, что ром частиц 1,8 мкм в конечном счете явля* суспензии с цеолитовым порошком с разме- 45 ется оптимальной, как с точки зрения ром частиц 1,8 мкм при его содержании 25 и текучести, так и с точки зрения стабильно35% имеют постоянную скорость истечения. сти при хранении. Таблица 1 Размер частиц CaBV/мг СаО/г/ MgBV/мг СаО/г/ 8.6 3,2 1.8 1.1 157 169 170 157 12 29 32 50 13032 Таблица 2 Размер частиц, мкм Содержание цеолита, % 1.1 1.1 1.1 15 25 35 15 25 35 15 25 35 20°С 40°С 0 15 25 в 35 в 1,8 1,6 1.8 3.2 3,2 3.2 8,6 6,6 8.6 Расслоение, %. а 0 36/-22/14/-10Л 2/6 1/2 50/ 55/ 50/-50/3/6 3/8 60/-68Л 30/-40/12/-20/ а=1 -- расслоение через 7 дн.; а=2 - расслоение через 28 дн. Если расслоение через 7 дн, состапляло более 10%. то через 28 дн. измерения не проводитись. в - испытания не проводились, т.к, суспензия имела пастообразную консистенцию. К-10 Фиг, і Лиаметр ЧАстиц, мкм Вероятность. оЪ % O j « t i 1 l l 1 I і І Вероятность. од % ' I ! ' J L і ! і 1 і 1 "ї.і.. 1 і і L. і t 1 • 1 i_ 1 - ^ с *• ' ! — / • і / і • о г і і Л) —І і ~/^ t _\ ' І/ 1 • • ' -о -с ^ • ? -Л (я ^ о .. • 13032 to 5 25 «• ад 10 1 1.5 2' З J. 'Ь fl 12 • '. • V 16 21 -32 10 6 i ; Лиаметр 12000 -o—157.. 5 - o — 157.. 50 •-A--257*. 5 .•*-- 257.. 50 •-о- 357.. 5 - 357./501 \ \ r 8000 0/20 96 128 132 5/15 . ,- "'10/10 ; ; 15/5 j Катионы ПАВ/анионы . Фиг. 5 . , 20/0 13032 0/20 ' 10/10 20/0 Цатионное ПкЪ/аиионнаъ ПАВ, % Фиг. 6 0/20 • • 15/5 . і 'V 13032 , мас'/» 13032 ІО I 1.ІЦКМ О 1 ЇЦКМ 23 J J' Цеолит, мое % Упорядник Замовлення 4095 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
