Монтажний пристрій техніки зв’язку

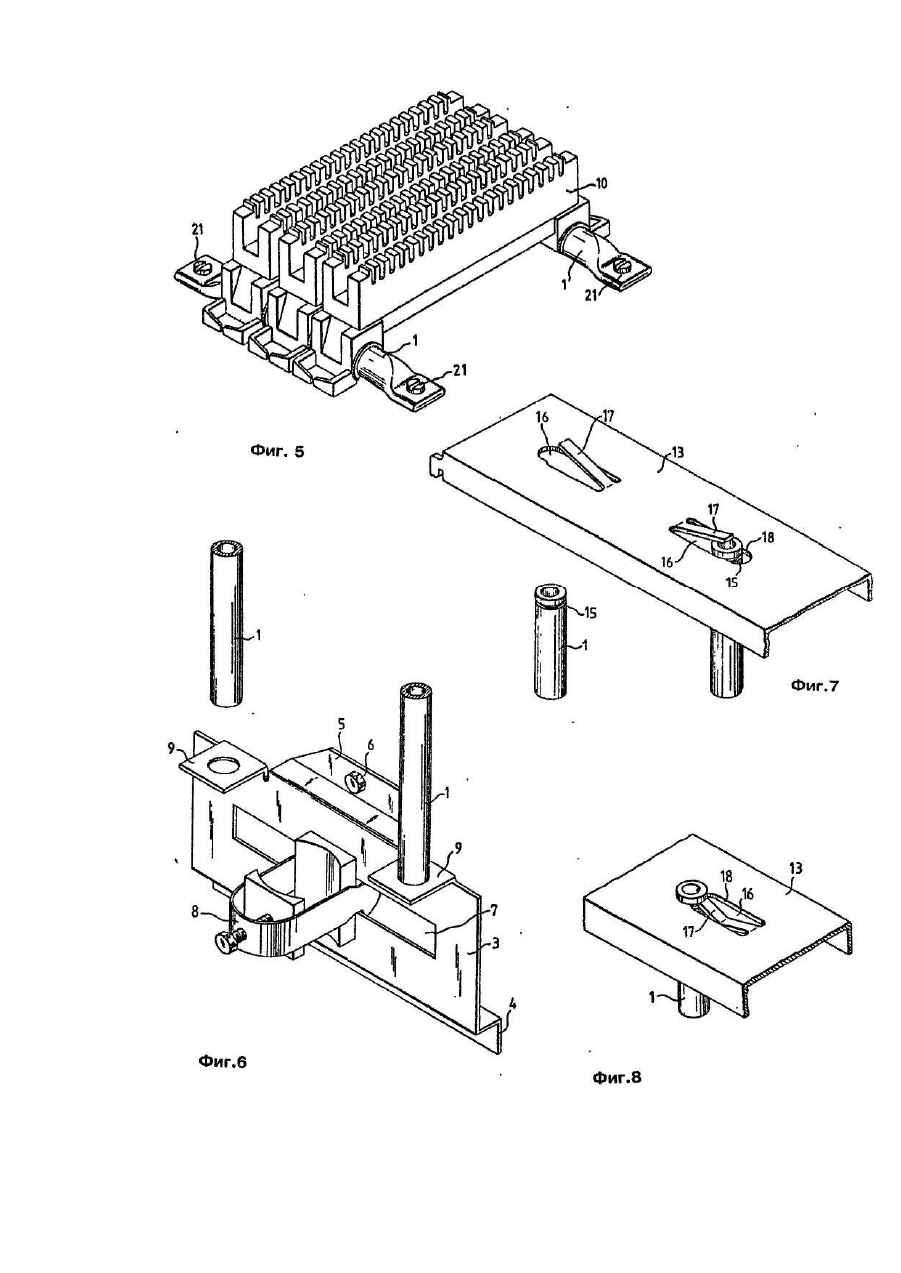

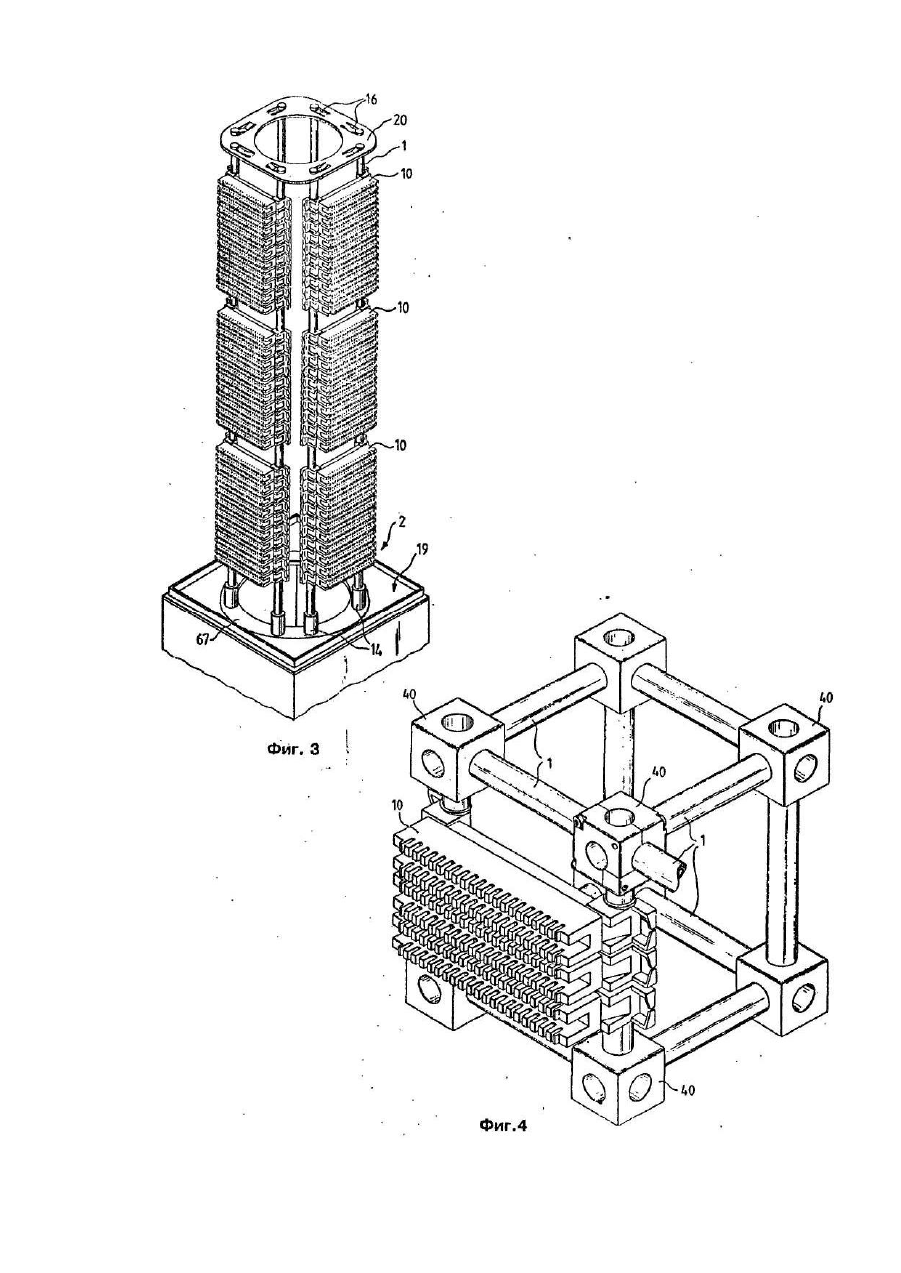

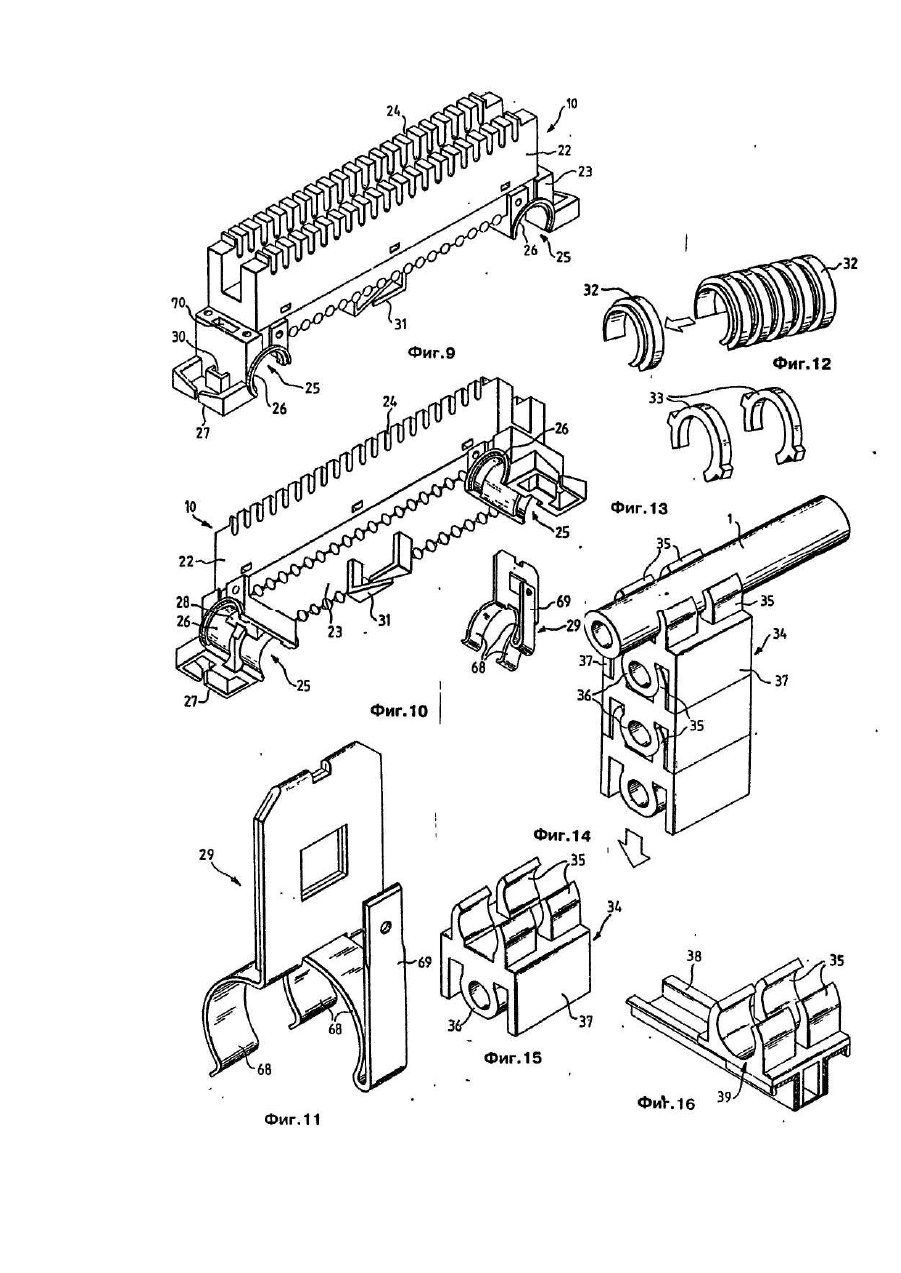

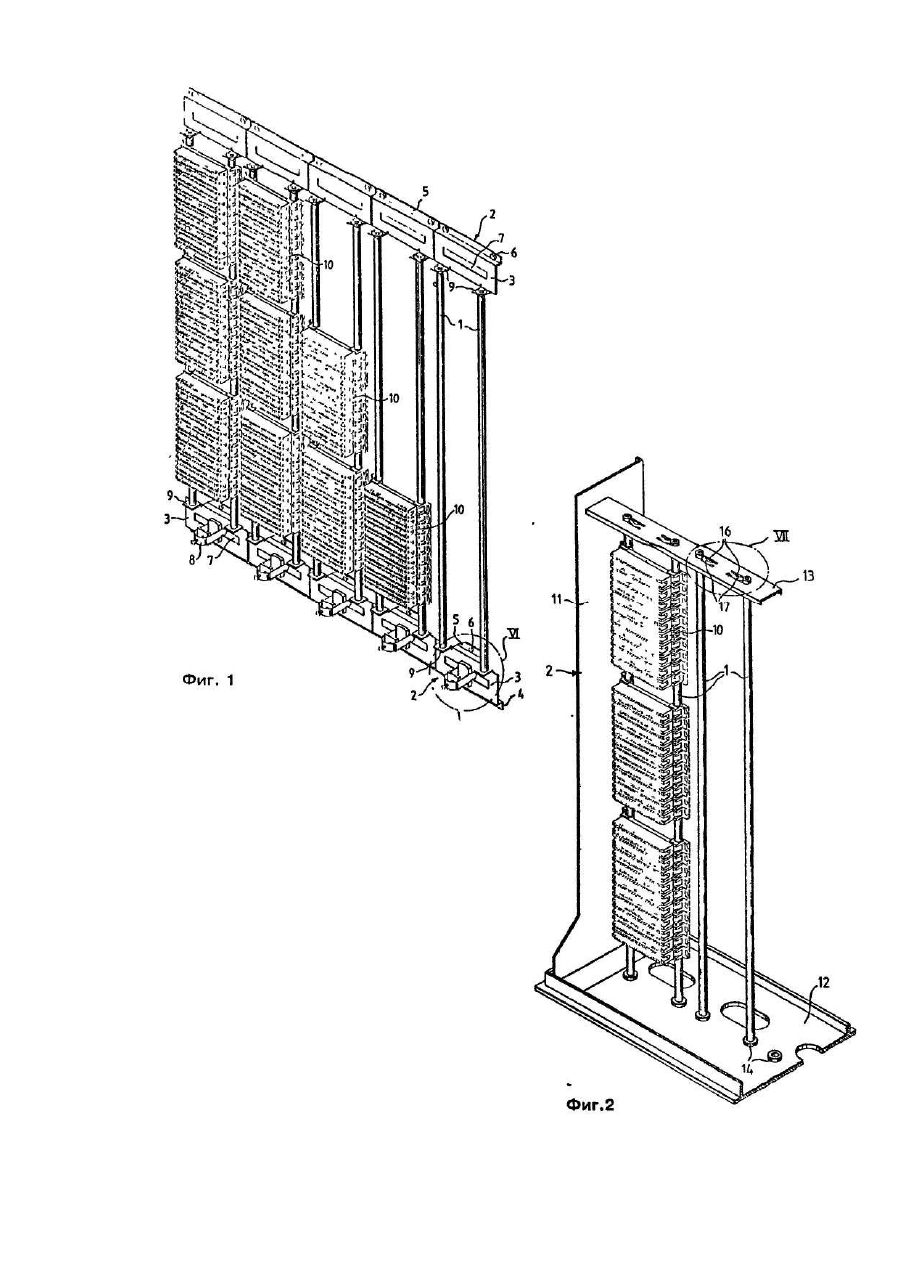

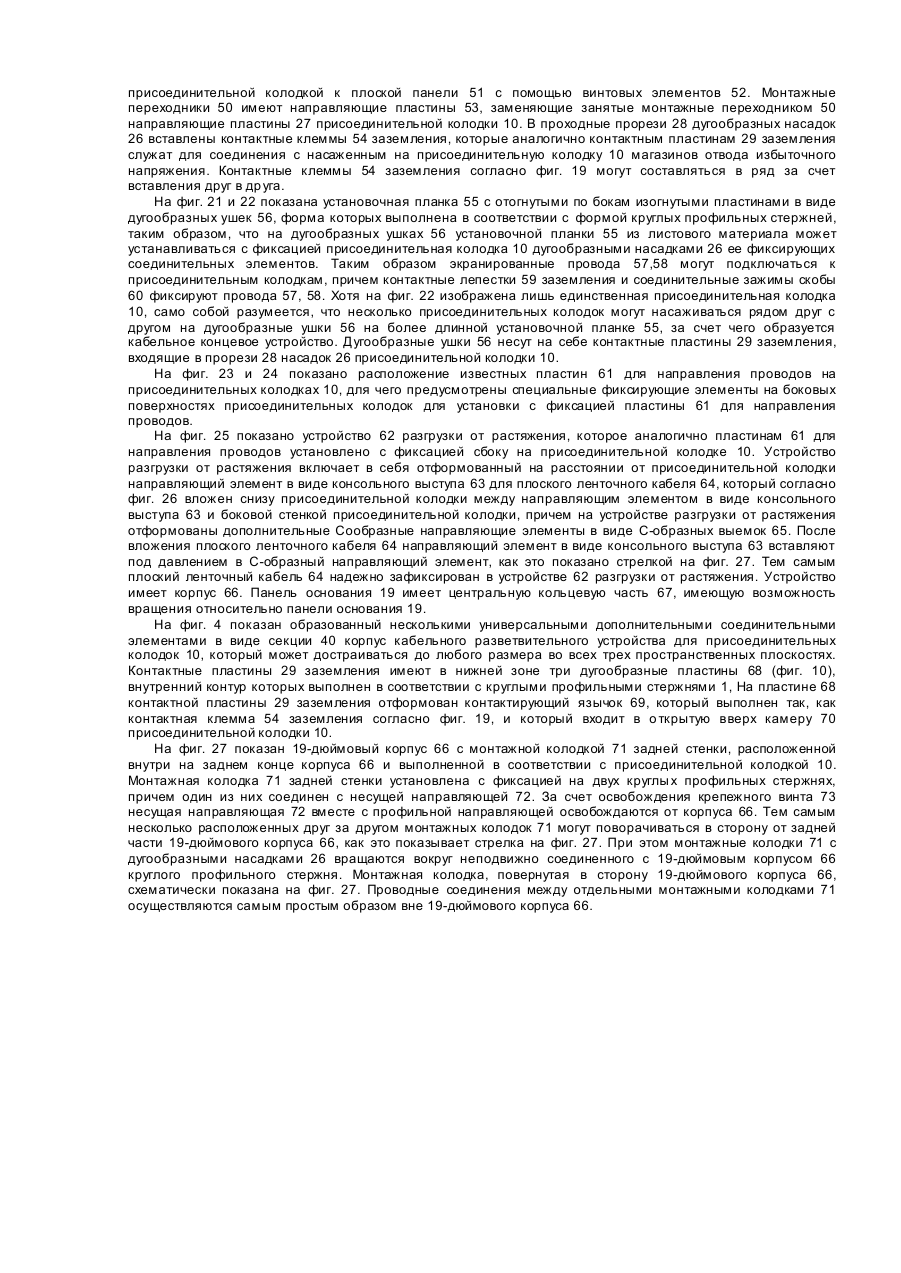

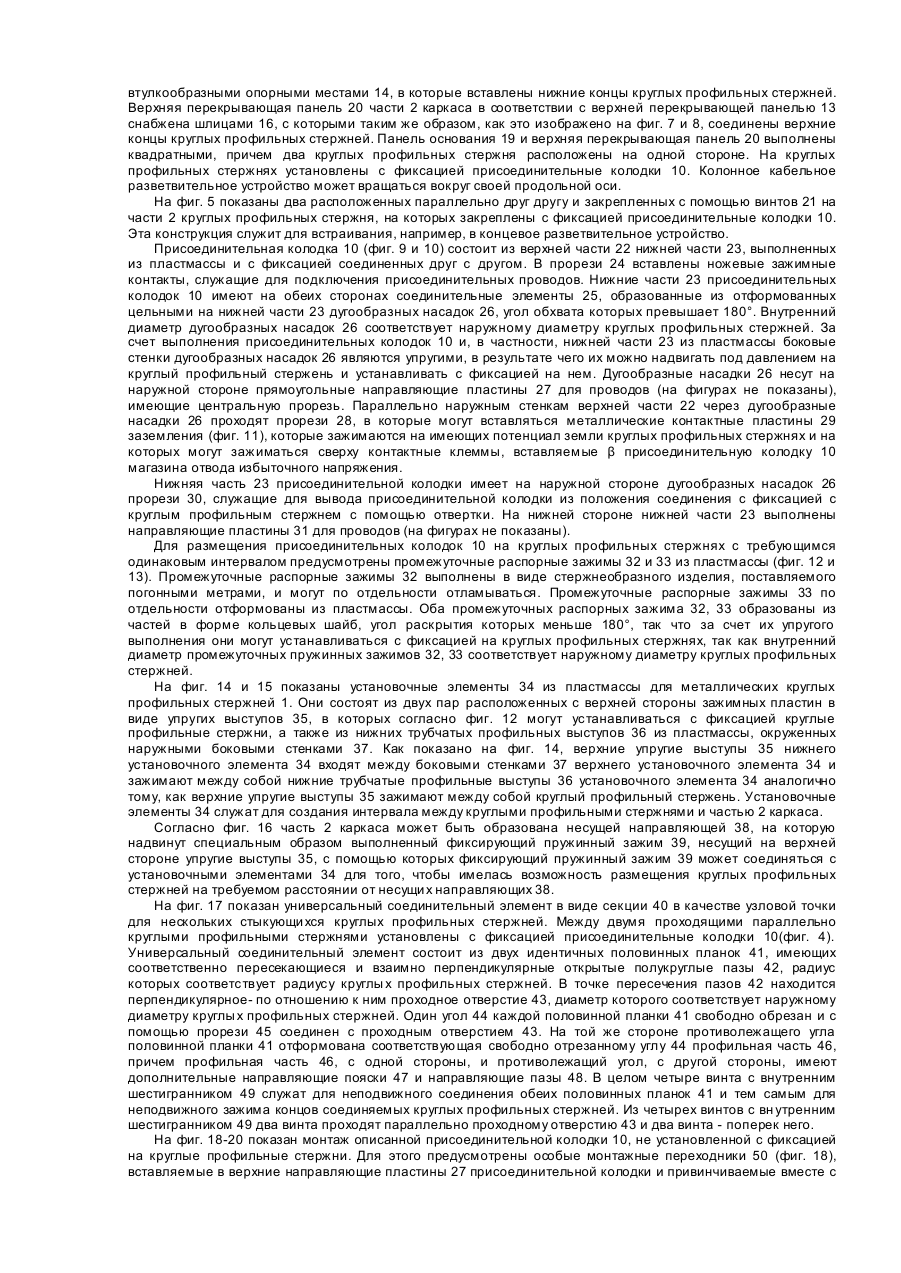

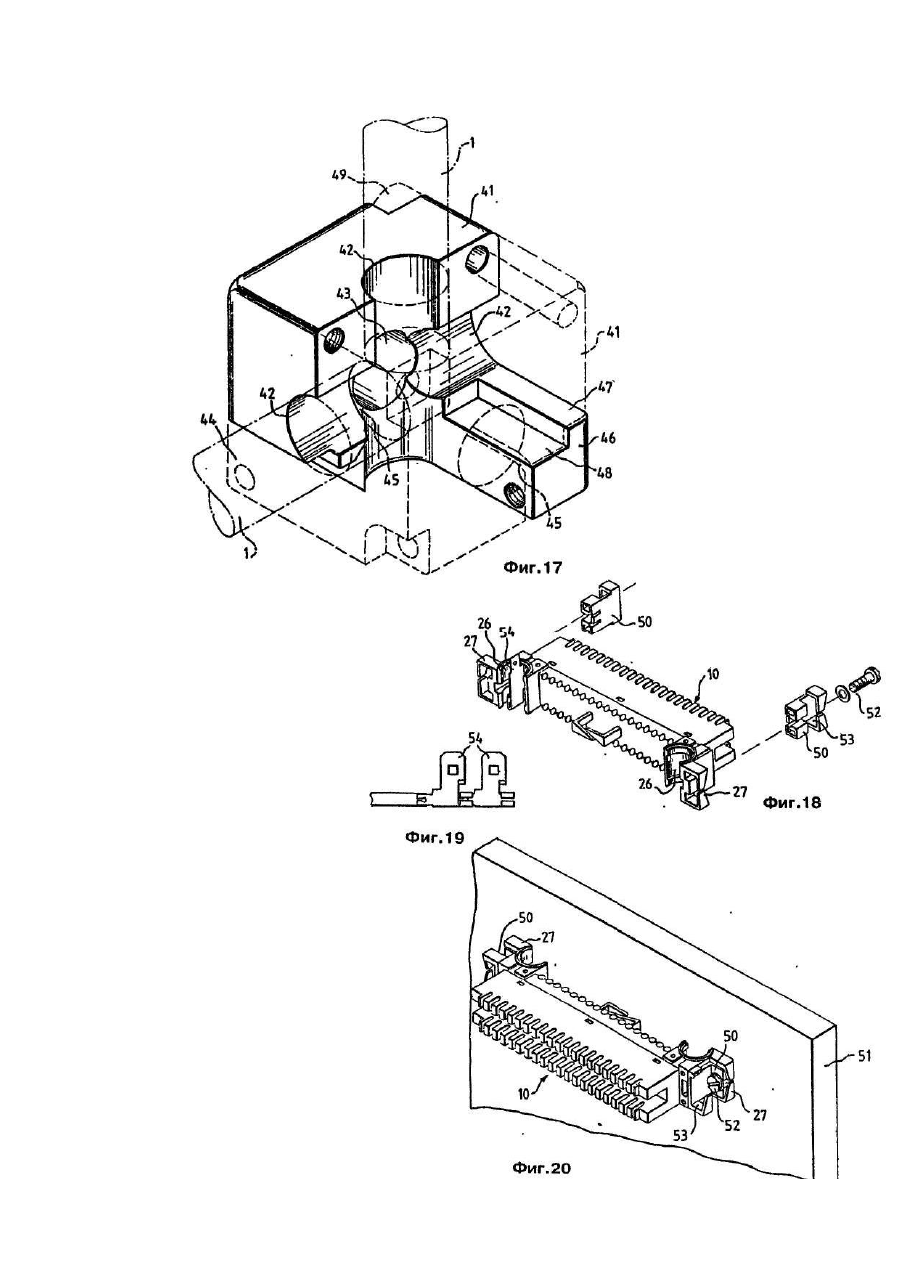

Изобретение относится к устройству для крепления присоединительных колодок техники связи. Целью изобретения является повышение удобства эксплуатации и монтажа. На фиг. 1 изображено монтажное устройство техники связи в изометрии для пяти вертикальных рядов присоединительных колодок; на фиг. 2 - в изометрии левая концевая часть свободно расположенного кабельного разветвительного устройства; на фиг. 3 - в изометрии корпус кабельного разветвительного устройства в виде колонны для четырех расположенных соответственно со смещением на 90° один относительно другого вертикальных рядов присоединительных колодок; на фиг. 4 - корпус кабельного разветвительного устройства, образованный универсальными соединительными элементами, для присоединительных колодок любого размера и формы: на фиг. 5- кабельный присоединительный узел; на фиг. 6 -узел I на фиг. 1; на фиг. 7 - узел II на фиг. 2 (начальное положение монтажа круглых профильных стержней); на фиг. 8 - конечное положение монтажа круглого профильного стержня, профильной направляющей; на фиг. 9 - в изометрии присоединительная колодка, снабженная дугообразными насадками для установки с фиксацией на круглых профильных стержнях профильных направляющих; на фиг. 10 нижняя сторона присоединительной колодки с находящимся под ней прижимным зажимом заземления в изометрии; на фиг. 11 - пружинный зажим заземления; на фиг. 12 - отламываемые от погонного метра промежуточные пружинные зажимы для установки с фиксацией на круглых профильных стержнях; на фиг. 13 -отдельные устанавливаемые с фиксацией на круглых профильных стержнях промежуточные пружинные зажимы; на фиг. 14 - круглый профильный стержень, установленный с фиксацией на составленных вместе установочных элементах; на фиг. 15-отдельный установочный элемент согласно фиг. 4; на фиг. 16 вставленный в несущую направляющую фиксирующий пружинный зажим для насаживания установочных элементов для круглого профильного стержня: на фиг. 17 -универсальный соединительный элемент согласно фиг. 4; на фиг. 18 изображена в перспективе присоединительная колодка, привинчиваемая к плоской панели с помощью монтажных переходников; на фиг. 19 - вставляемые друг в друга контактные пластины заземления для вставления в присоединительные колодки, вид сбоку; на фиг. 20 изображена в перспективе присоединительная колодка, привинченная к плоской панели; на фиг. 21 изображен в перспективе установочный листовой элемент для установки с фиксацией присоединительных колодок, снабженных дугообразными надставками; на фиг. 22 - установочный листовой элемент с установленной с фиксацией присоединительной колодкой, вид сбоку; на фиг. 23 изображена в перспективе присоединительная колодка с находящейся над ней пластиной для направления проводов перед монтажом; на фиг. 24 - присоединительная колодка согласно фиг. 23 с присоединенной прижатием пластиной для направления проводов в перспективе; на фиг. 25- в перспективе присоединительная колодка, снабженная дугообразными надставками, с элементами разгрузки от растяжения для приема плоского ленточного кабеля; на фиг. 26 показан плоский ленточный кабель в смонтированном состоянии, вид сбоку; на фиг. 27 - корпус с монтажной колодкой задней стенки, вид сбоку. Монтажное устройство техники связи, например настенное распределительное устройство, содержит пять пар расположенных параллельно друг другу, образующи х профильные направляющие круглых профильных стержней, закрепленных верхним и нижним концами с помощью противолежащих частей 2 монтажного каркаса на стенке (не показана). Нижняя часть 2 представляет собой основную панель 3 (фиг. 6), выполненную в виде уголкового листового элемента, имеющего на нижнем конце опорную планку 4 и на верхнем конце панель 5 с отверстием под винт 6 (на фигурах не показан), зафиксированные с помощью винтов 6 на стенке. В проходящей горизонтально прорези 7 расположена зажимная скоба 8 для закрепления примыкающего кабеля. На верхней стороне основной панели 3 отогнуты пластины 9, принимающие нижние концы круглых профильных стержней профильных направляющих 1. Основные панели 3, предусмотренные на верхних концах круглых профильных стержней, выполнены в соответствии с изображенными на фиг. 6, но смонтированы с поворотом на 180°. В пластинах 9 зафиксированы верхние концы круглых профильных стержней профильных направляющих 1. На проходящих параллельно друг другу круглы х профильных стержнях профильный направляющих 1 установлены с фиксацией присоединительные колодки 10. На фиг. 2 показан левый конец свободно расположенного кабельного разветвительного устройства, части 2 каркаса которого образованы на боковой стенке 11, панели основания 12 и верхней перекрывающей панели 13, жестко соединенной с панелью основания 12 и боковой стенкой 11. Круглые профильные стержни профильной направляющей 1 вставлены в насаженные на панель основания 12 опорные места 14 и соединены с фиксацией с верхней перекрывающей панелью 13 (фиг. 7 и 8). Причем круглые профильные стержни профильных направляющих 1 имеют на верхних концах кольцевые пазы 15, а перекрывающие панели 13 - шлицы 16, выполненные с различными величинами ширины и имеющие по одной проходящей в направлении шлица зажимной перемычке 17, выполненной из металлического материала перекрывающих панелей 13. Верхние концы круглых профильных стержней вставляют в соответствующий шлиц 16 так, что сначала их вставляют через часть шлица 16 шириной, большей диаметра круглых профильных стержней, и затем перемещают вдоль шлица 16 в ту его часть, ширина которой меньшей диаметра круглых профильных стержней. При этом стенки прорези 18 входят в кольцевой паз 15 соответствующего круглого профильного стержня, как это изображено на фиг. 7. Вслед затем круглый профильный стержень отжимают до конца шлица 16, противоположного свободному концу зажимной перемычки 17, после чего зажимная перемычка 17 (фиг. 8) за счет де формации врезается в кромку свободной части кольцевого паза 15. Круглый профильный стержень надежно соединен с верхней перекрывающей панелью 13. На соответственно расположенных с определенным заданным интервалом параллельно друг другу круглы х профильных стержнях установлены с фиксацией присоединительные колодки 10. На фиг. 3 показано расположение четырех вертикальных рядов присоединительных колодок 10 в форме колонного кабельного разветвительного устройства, причем ряды присоединительных колодок сгруппированы соответственно со смещением относительно друг друга на 90° вокруг основной поверхности в форме круга. Разделенная на две части панель основания 19 части 2 каркаса аналогично панели основания 12 снабжена втулкообразными опорными местами 14, в которые вставлены нижние концы круглых профильных стержней. Верхняя перекрывающая панель 20 части 2 каркаса в соответствии с верхней перекрывающей панелью 13 снабжена шлицами 16, с которыми таким же образом, как это изображено на фиг. 7 и 8, соединены верхние концы круглых профильных стержней. Панель основания 19 и верхняя перекрывающая панель 20 выполнены квадратными, причем два круглых профильных стержня расположены на одной стороне. На круглых профильных стержнях установлены с фиксацией присоединительные колодки 10. Колонное кабельное разветвительное устройство может вращаться вокруг своей продольной оси. На фиг. 5 показаны два расположенных параллельно друг другу и закрепленных с помощью винтов 21 на части 2 круглых профильных стержня, на которых закреплены с фиксацией присоединительные колодки 10. Эта конструкция служит для встраивания, например, в концевое разветвительное устройство. Присоединительная колодка 10 (фиг. 9 и 10) состоит из верхней части 22 нижней части 23, выполненных из пластмассы и с фиксацией соединенных друг с другом. В прорези 24 вставлены ножевые зажимные контакты, служащие для подключения присоединительных проводов. Нижние части 23 присоединительных колодок 10 имеют на обеих сторонах соединительные элементы 25, образованные из отформованных цельными на нижней части 23 дугообразных насадок 26, угол обхвата которых превышает 180°. Внутренний диаметр дугообразных насадок 26 соответствует наружному диаметру круглых профильных стержней. За счет выполнения присоединительных колодок 10 и, в частности, нижней части 23 из пластмассы боковые стенки дугообразных насадок 26 являются упругими, в результате чего их можно надвигать под давлением на круглый профильный стержень и устанавливать с фиксацией на нем. Дугообразные насадки 26 несут на наружной стороне прямоугольные направляющие пластины 27 для проводов (на фигурах не показаны), имеющие центральную прорезь. Параллельно наружным стенкам верхней части 22 через дугообразные насадки 26 проходят прорези 28, в которые могут вставляться металлические контактные пластины 29 заземления (фиг. 11), которые зажимаются на имеющих потенциал земли круглых профильных стержнях и на которых могут зажиматься сверху контактные клеммы, вставляемые β присоединительную колодку 10 магазина отвода избыточного напряжения. Нижняя часть 23 присоединительной колодки имеет на наружной стороне дугообразных насадок 26 прорези 30, служащие для вывода присоединительной колодки из положения соединения с фиксацией с круглым профильным стержнем с помощью отвертки. На нижней стороне нижней части 23 выполнены направляющие пластины 31 для проводов (на фигурах не показаны). Для размещения присоединительных колодок 10 на круглых профильных стержнях с требующимся одинаковым интервалом предусмотрены промежуточные распорные зажимы 32 и 33 из пластмассы (фиг. 12 и 13). Промежуточные распорные зажимы 32 выполнены в виде стержнеобразного изделия, поставляемого погонными метрами, и могут по отдельности отламываться. Промежуточные распорные зажимы 33 по отдельности отформованы из пластмассы. Оба промежуточных распорных зажима 32, 33 образованы из частей в форме кольцевых шайб, угол раскрытия которых меньше 180°, так что за счет их упругого выполнения они могут устанавливаться с фиксацией на круглых профильных стержнях, так как внутренний диаметр промежуточных пружинных зажимов 32, 33 соответствует наружному диаметру круглых профильных стержней. На фиг. 14 и 15 показаны установочные элементы 34 из пластмассы для металлических круглых профильных стержней 1. Они состоят из двух пар расположенных с верхней стороны зажимных пластин в виде упругих выступов 35, в которых согласно фиг. 12 могут устанавливаться с фиксацией круглые профильные стержни, а также из нижних трубчатых профильных выступов 36 из пластмассы, окруженных наружными боковыми стенками 37. Как показано на фиг. 14, верхние упругие выступы 35 нижнего установочного элемента 34 входят между боковыми стенками 37 верхнего установочного элемента 34 и зажимают между собой нижние трубчатые профильные выступы 36 установочного элемента 34 аналогично тому, как верхние упругие выступы 35 зажимают между собой круглый профильный стержень. Установочные элементы 34 служат для создания интервала между круглыми профильными стержнями и частью 2 каркаса. Согласно фиг. 16 часть 2 каркаса может быть образована несущей направляющей 38, на которую надвинут специальным образом выполненный фиксирующий пружинный зажим 39, несущий на верхней стороне упругие выступы 35, с помощью которых фиксирующий пружинный зажим 39 может соединяться с установочными элементами 34 для того, чтобы имелась возможность размещения круглых профильных стержней на требуемом расстоянии от несущи х направляющих 38. На фиг. 17 показан универсальный соединительный элемент в виде секции 40 в качестве узловой точки для нескольких стыкующи хся круглых профильных стержней. Между двумя проходящими параллельно круглыми профильными стержнями установлены с фиксацией присоединительные колодки 10(фиг. 4). Универсальный соединительный элемент состоит из двух идентичных половинных планок 41, имеющих соответственно пересекающиеся и взаимно перпендикулярные открытые полукруглые пазы 42, радиус которых соответствует радиусу круглы х профильных стержней. В точке пересечения пазов 42 находится перпендикулярное- по отношению к ним проходное отверстие 43, диаметр которого соответствует наружному диаметру круглы х профильных стержней. Один угол 44 каждой половинной планки 41 свободно обрезан и с помощью прорези 45 соединен с проходным отверстием 43. На той же стороне противолежащего угла половинной планки 41 отформована соответствующая свободно отрезанному углу 44 профильная часть 46, причем профильная часть 46, с одной стороны, и противолежащий угол, с другой стороны, имеют дополнительные направляющие пояски 47 и направляющие пазы 48. В целом четыре винта с внутренним шестигранником 49 служат для неподвижного соединения обеих половинных планок 41 и тем самым для неподвижного зажима концов соединяемых круглых профильных стержней. Из четырех винтов с вн утренним шестигранником 49 два винта проходят параллельно проходному отверстию 43 и два винта - поперек него. На фиг. 18-20 показан монтаж описанной присоединительной колодки 10, не установленной с фиксацией на круглые профильные стержни. Для этого предусмотрены особые монтажные переходники 50 (фиг. 18), вставляемые в верхние направляющие пластины 27 присоединительной колодки и привинчиваемые вместе с присоединительной колодкой к плоской панели 51 с помощью винтовых элементов 52. Монтажные переходники 50 имеют направляющие пластины 53, заменяющие занятые монтажные переходником 50 направляющие пластины 27 присоединительной колодки 10. В проходные прорези 28 дугообразных насадок 26 вставлены контактные клеммы 54 заземления, которые аналогично контактным пластинам 29 заземления служат для соединения с насаженным на присоединительную колодку 10 магазинов отвода избыточного напряжения. Контактные клеммы 54 заземления согласно фиг. 19 могут составляться в ряд за счет вставления друг в др уга. На фиг. 21 и 22 показана установочная планка 55 с отогнутыми по бокам изогнутыми пластинами в виде дугообразных ушек 56, форма которых выполнена в соответствии с формой круглых профильных стержней, таким образом, что на дугообразных ушках 56 установочной планки 55 из листового материала может устанавливаться с фиксацией присоединительная колодка 10 дугообразными насадками 26 ее фиксирующих соединительных элементов. Таким образом экранированные провода 57,58 могут подключаться к присоединительным колодкам, причем контактные лепестки 59 заземления и соединительные зажимы скобы 60 фиксируют провода 57, 58. Хотя на фиг. 22 изображена лишь единственная присоединительная колодка 10, само собой разумеется, что несколько присоединительных колодок могут насаживаться рядом друг с другом на дугообразные ушки 56 на более длинной установочной планке 55, за счет чего образуется кабельное концевое устройство. Дугообразные ушки 56 несут на себе контактные пластины 29 заземления, входящие в прорези 28 насадок 26 присоединительной колодки 10. На фиг. 23 и 24 показано расположение известных пластин 61 для направления проводов на присоединительных колодках 10, для чего предусмотрены специальные фиксирующие элементы на боковых поверхностях присоединительных колодок для установки с фиксацией пластины 61 для направления проводов. На фиг. 25 показано устройство 62 разгрузки от растяжения, которое аналогично пластинам 61 для направления проводов установлено с фиксацией сбоку на присоединительной колодке 10. Устройство разгрузки от растяжения включает в себя отформованный на расстоянии от присоединительной колодки направляющий элемент в виде консольного выступа 63 для плоского ленточного кабеля 64, который согласно фиг. 26 вложен снизу присоединительной колодки между направляющим элементом в виде консольного выступа 63 и боковой стенкой присоединительной колодки, причем на устройстве разгрузки от растяжения отформованы дополнительные Сообразные направляющие элементы в виде С-образных выемок 65. После вложения плоского ленточного кабеля 64 направляющий элемент в виде консольного выступа 63 вставляют под давлением в С-образный направляющий элемент, как это показано стрелкой на фиг. 27. Тем самым плоский ленточный кабель 64 надежно зафиксирован в устройстве 62 разгрузки от растяжения. Устройство имеет корпус 66. Панель основания 19 имеет центральную кольцевую часть 67, имеющую возможность вращения относительно панели основания 19. На фиг. 4 показан образованный несколькими универсальными дополнительными соединительными элементами в виде секции 40 корпус кабельного разветвительного устройства для присоединительных колодок 10, который может достраиваться до любого размера во всех трех пространственных плоскостях. Контактные пластины 29 заземления имеют в нижней зоне три дугообразные пластины 68 (фиг. 10), внутренний контур которых выполнен в соответствии с круглыми профильными стержнями 1, На пластине 68 контактной пластины 29 заземления отформован контактирующий язычок 69, который выполнен так, как контактная клемма 54 заземления согласно фиг. 19, и который входит в о ткрытую вверх камеру 70 присоединительной колодки 10. На фиг. 27 показан 19-дюймовый корпус 66 с монтажной колодкой 71 задней стенки, расположенной внутри на заднем конце корпуса 66 и выполненной в соответствии с присоединительной колодкой 10. Монтажная колодка 71 задней стенки установлена с фиксацией на двух круглы х профильных стержнях, причем один из них соединен с несущей направляющей 72. За счет освобождения крепежного винта 73 несущая направляющая 72 вместе с профильной направляющей освобождаются от корпуса 66. Тем самым несколько расположенных друг за другом монтажных колодок 71 могут поворачиваться в сторону от задней части 19-дюймового корпуса 66, как это показывает стрелка на фиг. 27. При этом монтажные колодки 71 с дугообразными насадками 26 вращаются вокруг неподвижно соединенного с 19-дюймовым корпусом 66 круглого профильного стержня. Монтажная колодка, повернутая в сторону 19-дюймового корпуса 66, схематически показана на фиг. 27. Проводные соединения между отдельными монтажными колодками 71 осуществляются самым простым образом вне 19-дюймового корпуса 66.
