Спосіб формування будівельної панелі і засіб для його здійснення

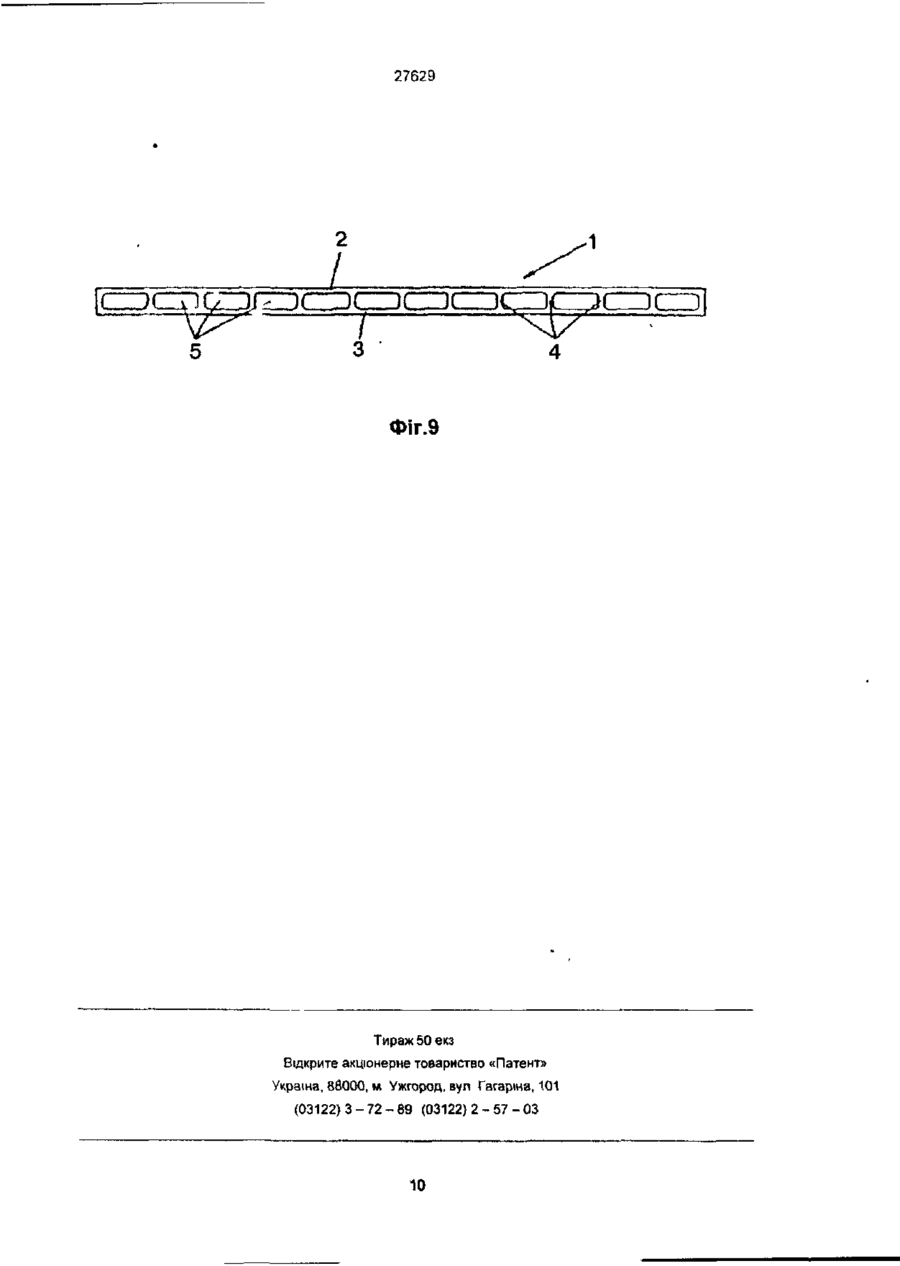

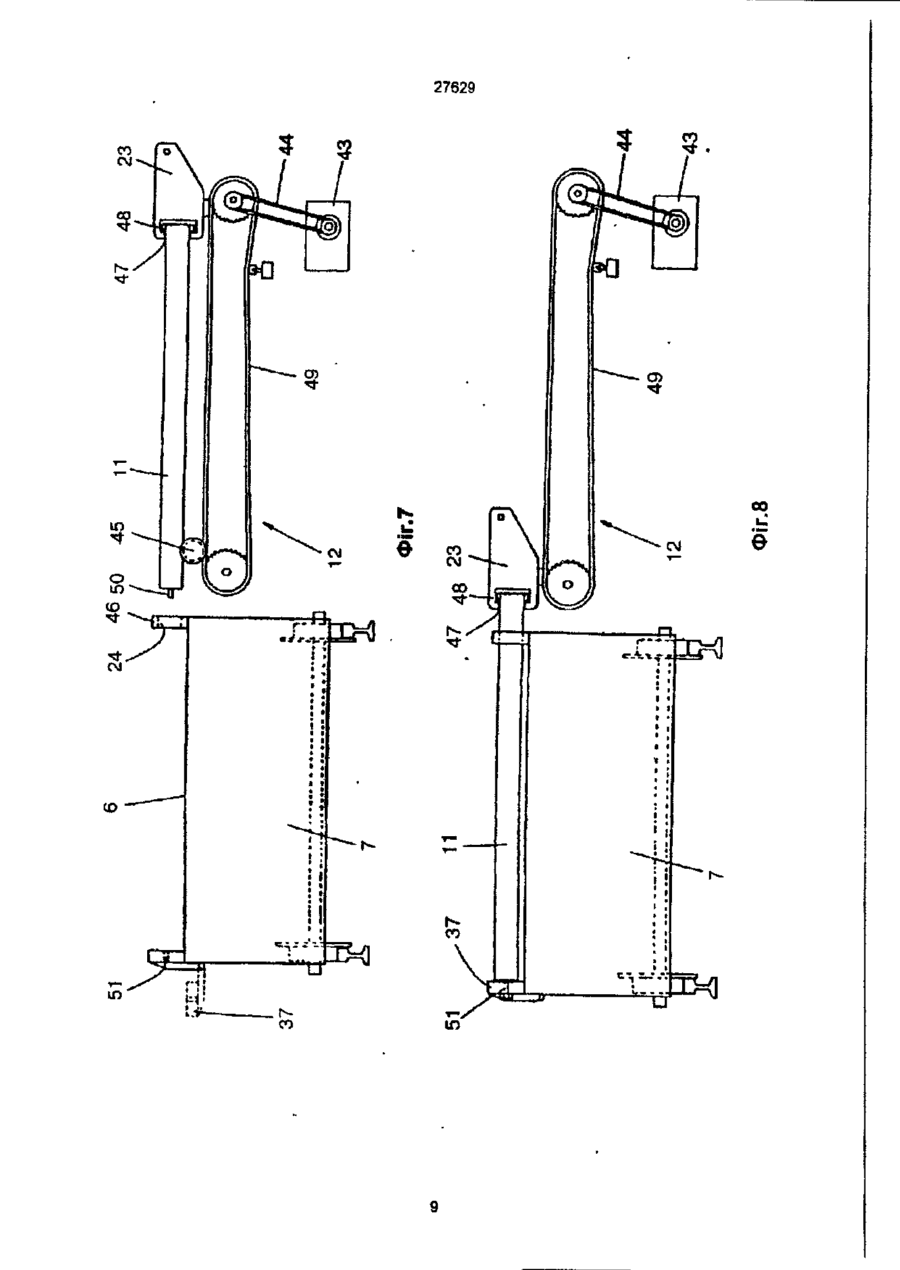

1. Спосіб формування будівельної панелі шляхом подання у форму матеріалу для формування та зміцнюючого матеріалу з подальшим витримуванням аопогої рідкої суміші у формі до твердіння та вилучення сформованої панелі з форми, який відрізняється тим, що для формування монолітної порожнистої будівельної панелі, яка має опозитні стінки, з'єднані між собою поперечними перемичками, розташованими з проміжками, і які з стінками панелі утворюють внутрішні порожнини, що проходять крізь панель по и ширині, добавляють першу кількість вологої рідкої суміші матеріалу для формування у довгорозмірну жолобоподібну форму для створення в ній першого шару, вводять шар зміцнюючого матеріалу у форму для змішування з вказаним першим шаром, вводять паралельні, пуансони, які встановлюють з можливістю вилучення, розташовують їх з малими проміжками поперек форми між протилежними поздовжніми її сторонами і утримують пуансони так, що їх нижні поверхні відокремлені з деяким проміжком від базової стінки форми, причому проміжки між суміжними пуансонами утворюють внутрішні порожнини для формування перемичок панелі, додають у форму додатковий зміцнюючий матеріал зверху пуансонів та в проміжки між ними, додають у форму додаткову кількість вологої рідкої суміші, яка достатня для заповнення проміжків між пуансонами та формування другого шару поверх пуансонів з утворенням зовнішніми поверхнями пуансонів внутрішніх поверхонь форми, після витримування вологої текучої суміші у формі до твердіння вилу•чаготь з форми внутрішні пуансони у горизонтальному боковому напрямку за допомогою механічних засобів. 2. Спосіб за п 1, який відрізняється тим, що спочатку вводять шар зміцнюючого матеріалу у форму для змішування з вказаним першим шаром. вводять паралельні пуансони, які установлюють з можливістю вилучення, розташовують їх з малими проміжками поперек форми між протилежними поздовжніми м сторонами і утримують пуансони так. що їх нижні поверхні відокремлені з деяким проміжком від базової стінки форми, причому проміжки між суміжними пуансонами утворюють внутрішні порожнини для формування перемичок панелі, а потім проводять подачу вказаної першої кількості вологої текучої суміші. 3. Спосіб за п. 1 або 2, який відрізняється тим, що_ введення паралельних пуансонів, які установлюють з можливістю вилучення, розташування їх з малими проміжками поперек форми між протилежними поздовжніми й сторонами і утримуваний пуансонів так. що їх нижні поверхні відокремлені з деяким проміжком від базової стшки форми, причому проміжки між суміжними пуансонами утворюють внутрішні порожнини для формування перемичох панелі, одночасно притискуючи, зміцнюючий матеріал до базово» стшки форми за допомогою численності розташованих на відстані одна від одної, паралельних утримуючих лез, встановлених з можливістю вертикального переміщення відносно форми. 4. Спосіб за будь-яким з пп.1-3, який відрізняється тим, що вказану форму встановлюють з можливістю переміщення на пересувний стіл або возик, який переміщують у повздовжньому напрямку по напрямним, причому вказані формувальний і зміцнюючий матеріали вводять у форму при її переміщенні по напрямним під ВІДПОВІДНИМИ пристроями для подачі вказаних матеріалів. 5. Спосіб за будь-яким з пп 1-4,' який відрізняється тим, що додатково містить операцію передачі рібраціі формі у процесі формування панелі. 6. Спосіб за будь-яким з пп. 1 -5, який відрізняється тим, що пуансони вводять через відповідні отвори у формі, які виконані в одній з її поздовжніх бокових стінок. 7. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що використовують пуансон, який складається з двох аксіальних півпуансоніа, причому вказані півпуансони виконані з можливістю виведення з протилежних сторін форми. 8. Спосіб за будь-яким з пп. 4-7, який відрізняється тим, що форму рухомо встановлю CM о CN (О см 27629 ють на опорних роликах, змонтованих з можливістю обертання на вказаному возику або столі і орієнтованих по їх довжині. 9. Спосіб за будь-яким з пп. 4-8, який відрізняється тим, що панель вилучають з форми, спочатку переміщуючи форму у зібраному вигляді з возика поперек нього на рухому горизонтально розташовану платформу, а потім, повертаючи платформу з вказаною формою до майже вертикального положення, при якому панель вилучають з форми. 10. Спосіб за п. 9, який відрізняється тим, що до вилучення панелі з форми три бокові стінки форми повертають назовні. 11. Спосіб за будь-яким з пп.1-10, який відрізняється тим, що пуансони одночасно вводятьу форму, а потім одночасно вилучають з неї. 12. Спосіб за п. 11, який відрізняється тим, що вказані пуансони вилучають з форми, спочатку переміщуючи гідравлічним циліндром по горизонталі на коротку відстань у напрямку форми, а потім переміщуючи на відносно більшу відстань по горизонталі приводним засобом до повного вилучення пуансонів з форми. 13. Спосіб за п. 1, який відрізняється тим, що після вилучення з форми внутрішніх пуансонів у горизонтальному боковому напрямку за допомогою механічних засобів, форму повертають у положення розвантаження, яке близьке до вертикального, а відформовану порожнисту будівельну панепь, край якої спрямований униз, вилучають з форми при находженні останньої у вказаному положенні. 14. Засіб для формування будівельної панелі, який включає бункер для подачі рідкого гіпсу у форму при її проходженні під ним, пристрій для подання зміцнюючого матеріалу, який встановлений під напрямними та призначений для подання зміцнюючого матеріалу у форму при проходженні її під ним, який відрізняється тим, що для виробництва монолітної порожнистої будівельної панелі, яка має дві зовнішні олозитні стінки, з'єднані між собою з проміжками поперечними перемичками, які разом з стінками панелі створюють внутрішні порожнини, по ширині сформованої панелі, засіб забезпечений механізмом для введення у форму кількості розташованих з малими проміжками, паралельно встановлених з можливістю вилучення пуансонів, І їх розміщення між опозитними сторонами форми так, що між сусідніми пуансонами створюється простір, що визначає внутрішні порожнини форми, для створення вказаних перемичок у панелі, механізм для підтримування пуансонів у формі так, що їх нижні поверхні розташовані на відстані від базової стінки форми з деяким проміжком, механізмом для вилучення пуансонів горизонтально поперек форми та механізмом для вилучення сформованої, затверділої панелі з форми, причому форма виконана довгорозмірною жолобосюдібною та встановлена з можливістю вилучення на рухомий возик, який переміщується у поздовжньому напрямку по напрямним. 15. Засіб за п. 14, який відрізняється тим, що вказана жолобоподібна форма містить паралельні бокові стінки, паралельні торцеві стінки і горизонтальну базову стінку, причому форма виконана відкритою зверху, а висота бокових і торцевих стінок приблизно дорівнює товщині панелі, що формується, торцеві стінки і одна з бокових стінок шарнірно пов'язані з базовою стінкою з можливістю повороту назовні у відкрите положення для полегшення випучення сформованої панелі з форми. 16. Засіб за п. 15, який відрізняється тим, що одна з бокових стінок по довжині оснащена кількістю рівномірно розташованих з проміжками наскрізних отворів, для горизонтального введення або виведення пуансонів. 17. Засіб по п. 16, який відрізняється тим, що друга бокова стінка оснащена кількістю рівномірно розташованих з проміжками напрямних отворів для точного направлення провідних кінців пуансонів при їх остаточному введенні у форму. 18. Засіб за будь-яким з пп. 14-17, який відрізняється тим, що додатково містить рухому платформу, що нахиляється, розташовану біля рейкового шляху, і для переміщення на неї форми після завершення формування панелі, причому вказана платформа має можливість повороту від горизонтального положення завантаження форми до приблизно вертикального положення, при якому сформовану панель видаляють з форми, і засіб, що страхує, для закріплення вказаної форми на платформі з можливістю ЇЇ звільнення. 19. Засіб за п. 18, який відрізняється тим, що возик і платформа містять опорні ролики для форми. 20. Засіб за будь-яким з пп. 14-19, який відрізняється тим, що механізми для введення та вилучення пуансонів містять довгасту затискуючу балку, яка проходить паралельно одній з сторін вказаної форми та вздовж неї, причому затискуюча бапка містить подовжений захватний елемент, поверхні якого обмежують отвір для захоплення кінця пуансона, що проходить по довжині затискної балки, причому пуансон має кінець, утримуваний у вказаному отворі з можливістю роз'єднання, і привідний засіб для горизонтального переміщення затискної балки у напрямку форми чи від неї так, що пуансони можуть бути введені у форму, а потім вилучені з неї. 21. Засіб за п. 20, який відрізняється тим, що привідний механізм містить вузли, що мають ланцюг і зірочку, які змонтовані під затискуючою балкою і з'єднані з нею, і двигун для приводу зірочок вказаних вузлів. 22. Засіб за п. 21, який відрізняється тим, що привідний засіб додатково містить окремий гідроциліндр для початкового часткового вилучення пуансонів з форми. 23. Засіб за п. 14, який відрізняється тим, що додатково має механізм повороту форми у близьке до вертикального положення розвантаження для забезпечення можливості вилучення сформованої панелі. 27629 Винахід стосується способу та засобу виробництва будівельних панелей, зокрема, застосовуваних для передачі навантаження на СИНОВІ панелі, які використовують як для внутрішніх, так t ДЛЯ ЗОВНІШНІХ СТІН Відомий спосіб формування порожнисто) будівельно» панелі шляхом подання у форму матеріалу для формування та зміцнюючого матеріалу з подальшим витримуванням вологої текучої суміші у формі до твердіння та вилучення сформованої панелі з форми Засіб для формування будівельної панелі, згідно з цим винаходом, нас бункер для подання рідкого ппсу у форму при проходженні м лід ним, пристрій для подання зміцнюючого матеріалу, який встановлений під напрямними та призначений для подання зміцнюючого матеріалу у форму при проходженні м під ним У результаті отримують стінову панель, яка містить пару опозитних, розташованих з проміжком, прямокутних, звернених у визначену сторону панелей, переважно г розчину, посиленого скловолокном, і численність паралельних, розташованих на деякій відстані поздовжніх перемичок, також відформованих переважно з розчину, посиленого скловолокном які зв'язують і паралельно з'єднують разом вказані панелі і розташованих поперек їх, причому перемички створюють внутрішні порожнини, які розташовані між протилежними сторонами відформованої панелі Відома технологія виробництва стінових панелей та пристрій для й втілення призначені для виробництва невеликих партій, тому що мають високу трудомісткість і це не відповідає вимогам великих обсягів виробництва Задачею винаходу є розробка способу та засобу виробництва будівельної панелі в яких вдосконалення засобу для виробництва будівельної панелі дозволило би реалізувати таку технологію формування при виробництві будівельних панелей, яка була б менш трудомістка і комерційно доступна при великих обсягах виробництва Задача вирішується тим, що у відомому способі формування будівельної панелі шляхом подання у форму матеріалу для формування та зміцнюючого матеріалу з подальшим витримуванням вологої рідкої суміші у формі до твердіння та вилучення сформованої панелі з форми, згідно з винаходом, для формування монолітної порожнистої будівельної панелі, яка має опозитні стінки з'єднані між собою поперечними перемичками, розташованими з проміжками, і які з стінками панелі утворюють внутрішні порожнини, що проходять скрізь панель по и ширині, добавляють першу КІЛЬКІСТЬ вологої рідкої суміші матеріалу для формування у довгорозмірну жопобоподібну форму для створення в ній першого шару, вводять шар зміцнюючого матеріалу у форму для змішування з вказаним першим шаром, вводять паралельні пуансони, встановлені з можливістю вилучення, які близько розташовані з малими проміжками поперек форми між протилежними поздовжніми ii't сторонами і підтримують пуансони так, що їх нижні поверхні відокремлені з деяким проміжком від базової стінки форми, причому проміжки між суміжними пуансонами утворюють внутрішні порожнини для формування перемичок панелі, до дають у форму додатковий зміцнюючий матеріал зверху пуансонів та в проміжки між ними, додають у форму додаткову кількість вологої рідкої суміші, яка достатня для заповнення проміжків між пуансонами та формування другого шару поверх пуансонів з утворенням .ЗОВНІШНІМИ поверхнями пуансонів внутрішніх поверхонь форми, після витримування вологої текучої суміші у формі до твердіння вилучають з форми внутрішні пуансони у горизонтальному боковому напрямку за допомогою механічних засобів Рекомендовано, щоб введення шару зміцнюючого матеріалу у форму для змішування з вказаним першим шаром та введення паралельних пуансонів, встановлених з можливістю вилучення, які близько розташовані з малими проміжками поперек форми між протилежними поздовжніми її сторонами і підтримують пуансони так, що їх нижні поверхні відокремлені з деяким проміжком від базової спнки форми причому проміжки між суміжними пуансонами утворюють внутрішні порожнини для формування перемичок панелі, проводити до подачі вказаної першої КІЛЬКОСТІ вологої текучої суміші Можливо проводити введення паралельних пуансонт, встановлених з можливістю вилучення, які близько розташован1 з малими проміжками поперек форми між: протилежними поздовжніми її сторонами, і підтримувати пуансони так, що їх нижні поверхні відокремлені з деяким проміжком від базової стінки форми, причому проміжки між суміжними пуансонами утворюють внутрішні порожнини для формування перемичок панелі, одночасно притискуючи зміцнюючий матеріал до базової стінки форми за допомогою численності розташованих на відстані одна від одної, паралельних утримуючих лез, встановлених з можливістю вертикального переміщення відносно форми Вірогідно вкззану форму встановлювати з можливістю переміщення на пересувний стш або возик, який переміщують у поздовжньому напрямку по напрямним, причому вказані формовочний і зміцнюючий матеріали вводять у форму при її переміщенні по напрямним під ВІДПОВІДНИМИ пристроями для подачі вказаних матеріалів Спосіб формування будівельної панелі може додатково містити операцію передачі вібрації формі у процесі формування панелі Пуансони можливо вводити через ВІДПОВІДНІ отвори у формі, які виконані в одній з п поздовжніх бокових стінок Рекомендовано використовувати пуансон, який складається з двох аксіальних швпуансонів, причому вказані півпуансони виконані з можливістю виведення з протилежних сторін форми Форму доцільно рухомо встановлювати на опірних роликах, змонтованих з можливістю обертання на вказаному возику або столі і орієнтованих по їх довжині Панель можливо вилучати з форми, спочатку переміщуючи форму у зібраному вигляді з возика поперек його на рухому горизонтально розташовану платформу, а потім, повертаючи платформу з вказаною формою до майже вертикального положення, при якому панель вилучають з форми До вилучення панелі з форми три з к чотирьох бокових спнок на шарнірах повертають назовні 27629 Пуансони одночасно вводять у форму, а потім одночасно вилучають з неї. Вказані пуансони рекомендовано вилучати з форми, спочатку переміщуючи гідравлічним циліндром по горизонталі на коротку відстань у напрямку форми, а потім переміщуючи на відносно більшу відстань по горизонталі приводним засобом до повного вилучення пуансонів з форми. Після вилучення з форми внутрішнії пуансонів у горизонтальному боковому напрямку за допомогою механічних засобів форму необхідно повертати у положення розвантаження, яке близьке до вертикального, а відформовану порожнисту будівельну панель, край якої спрямований униз, вилучають з форми при находженні останньої у вказаному положенні. Задача винаходу вирішується також тим, що у засобі для формування будівельної панелі, який включає бункер для подачі рідкого гіпсу у форму при її проходженні під ним, пристрій для подання зміцнюючого матеріалу, який встановлений під напрямними та призначений для подання зміцнюючого матеріалу у форму при проходженні її під ним, згідно з винаходом, для виробництва монолітної порожнистої будівельної панелі, яка має дві зовнішні опозитні стінки, з'єднані між собою з проміжками поперечними перемичками, які разом з стінками панелі створюють внутрішні порожнини, по ширині сформованої панелі, засіб .забезпечений механізмом для введення у форму численності близько розташованих з малими проміжками, паралельно встановлених з можливістю вилучення пуансонів, і їх розміщення між опозитними сторонами форми так, що між сусідніми пуансонами створюється простір, що .визначає внутрішні порожнини форми, для створення вказаних перемичок у панелі, механізм для підтримування пуансонів у формі так, що їх нижні поверхні розташовані на відстані від базової стінки форми з деяким проміжком, механізмом для вилучення пуансонів горизонтально поперек форми та механізмом для вилучення сформованої, затверділої панелі з форми, причому форма виконана довгорозмірною жолобоподібною та встановлена з можливістю вилучення на рухомий возик, який переміщується у поздовжньому напрямку по напрямним. Рекомендовано, щоб вказана жолобоподібна форма містила паралельні бокові стінки, паралельні торцеві стінки і горизонтальну базову стінку» причому форма була виконана відкритою зверху, а висота бокових і торцевих стінок приблизно дорівнювала товщині панелі, що формується, торцеві стінки і одна з бокових стінок були шарнірно пов'язані з базовою стінкою з можливістю повороту назовні у відкрите положення для полегшення вилучення сформованої панелі з форми. Можливо, щоб одна з бокових стінок по довжині була оснащена численністю рівномірно розташованих з проміжками наскрізних отворів, для горизонтального введення або виведення пуансонів. Вірогідно, щоб друга бокова стінка була оснащена численністю рівномірно розташованих з проміжками напрямних отворів для точного спря мування провідних кінців пуансонів при їх остаточному введенні у форму. Засіб для формування будівельної' панелі може додатково містити рухому платформу, що нахиляється, розташовану біпя рейкового шляху, і для переміщення на неї форми після завершення формування панелі, причому вказана платформа має можливість повороту від горизонтального положення завантаження форми до приблизно вертикального положення, при якому сформовану панель видаляють з форми, і засіб, що страхує, для закріплення вказаної форми на платформі з можливістю її звільнення. Доцільно, щоб возик і платформа містили опорні ролики для форми. Механізми для введення та вилучення пуансонів повинні містити довгасту затискуючу балку, яка проходить паралельно одній з сторін вказаної форми та вздовж неї, причому затискуюча балка містить подовжений захватний елемент, поверхні якого обмежують отвір для захоплення кінця пуансона, що проходить по довжині зажимноі балки, причому пуансон має кінець, утримуваний у вказаному отворі з можливістю роз'єднання, і привідний засіб для горизонтального переміщення зажимноі' балки у напрямку форми чи від неї так, що пуансони можуть бути введені у форму, а потім вилучені з неї. Рекомендовано, щоб привідний механізм містив вузли, що мають ланцюг і зірочку, які змонтовані під затискуючою балкою І з'єднані з нею, і двигун для приводу зірочок вказаних вузлів Привідний засіб може додатково містити окремий гідроциліндр для початкового часткового вилучення пуансонів з форми. Засіб для формування будівельної панелі може додатково мати механізм повороту форми у близьке до вертикального положення розвантаження для забезпечення можливості вилучення сформованої панелі, яка спрямована своїм краєм униз, після твердіння з форми при находженні останньої у вказаному положенні. Спосіб може бути реалізований, використовуючи безперервну виробничу лінію з різними робочими постами, розташованими з інтервалами по довжині шляху. Можуть бути застосовані безперервні лінії конвеєру для переміщення форм від одного поста до наступного. Для пояснення суті винаходу нижче детально описаний варіант втілення з посипаннями на креслення, на яких показано: фіг. 1 - схема лінії формування панелі згідно переважному варіанту втілення винаходу; фіг.2 - вигляд зверху на лінію формування на фіг. 1; фіг.З - фрагмент, який показує пристрій для утримування зміцнюючого матеріалу у частково опущеному положенні над формою, що містить шар скловолокна, з пуансонами, введеними поверх волокон; фіг.4- вигляд збоку пристрою по фіг, 3; фіг.5- фрагмент вигляду збоку, який показує переміщення форми з пересувного возика на платформу, що нахиляється; фіг.б-вигляд збоку на платформу, що нахиляється, показаний у нахиленому положенні, коли відформована панель готова для вилучення з 27629 форми, закріпленої у розкритому стані на платформі; фіг.7 і 8 - схеми, які ілюструють дію пристрою для введення і виведення пуансонів, коли останні повністю вилучені і відповідно повністю введені; фіг.9 -вигляд спереду на будівельну панель, виконану згідно винаходу На фіг 9 показана будівельна панель 1, створена з формовочної суміші (гіпсу), посилено) скловолокном, яка містить дві зовнішні прямокутні стінки 2, 3, розташовані опозитно" на визначеній вщстані І з'єднані численністю розташованих на визначеній відстані перемичок 4, що розташовані поперек панелі, причому внутрішні поверхні стінок і протилежні вертикальні поверхні перемичок створюють разом численність прямокутних порожнин 5, витягнених між стінками 2, 3 панелі по її ширині. В цьому втіленні перемички 4 паралельні між собою і мають прямокутні перерізи, хоча вони можуть бути і Іншої форми. При технології формування типу дозування иа столі, показаної на фіг. 1 і 2, жолобоподібна форма 6, у якій формують панель 1, утримується на пересувному возику 7, який, пересуваючись по рейковому шляху 8, спочатку проходить під пристроєм (не показаним на рисунках) для розпилювання, який розпилює придатний для змащування форми агент на поверхню жолобоподібноі форми 6 для полегшення вилучення з форми відформованої панелі пгсля її твердіння Після пристрою для розпилювання возик 7 проходить під станцією для подачі зміцнюючого матеріалу, що містить віброживильник 9, обладнаний численністю склорізів (відомий з рівня техніки), який подає пасма скловолокна у форму 6, що рухається, для створення приблизно рівномірного шару 10, що покриває базову стінку форми 6 Після укладання першого шару 10 зміцнюючого матеріалу возик 7 пересувають до пристрою для завантаження пуансонів, за допомогою якого численність рухомих полих пуансонів 11 вводять горизонтально збоку форми за допомогою пристрою 12 для введення і вилучення пуансонів через отвори у одній з бокових стінок форми, при цьому возик 7 є нерухомим. Пуансони проходять крізь отвори через всю ширину форми, торкаючись нижніми поверхнями першого шару 10 скловолокна. Пуансони 11 встановлюють і утримують паралельно на невеликій відстані (напр., 20 мм) для створення ряду вертикальних порожнин, де створюються перемички 4 у готовій панелі 1. Металеві пуансони 11 мають у поперечному перерізі приблизно овальну форму, створену опозитними, паралельними боковими плоскими стінками (вертикальними і горизонтальними), що з'єднані криволінійними стінками При введених пуансонах їх верхні поверхні компланарні і вони є внутрішніми поверхнями форми. В цьому втіленні вертикально переміщуваний пристрій 13, що містить ряд довгастих пластин 14, розміщених з проміжками по довжині форми, використовують для притиснення шару скловолокна 10 до базової стінки форми, коли пуансони 11 з ковзанням вводять у порожнину форми, причому кожен пуансон 11 розташовують між парою суміжних пластин 14 (дивфіг.3). Коли пуансони 11 повністю введені, пластини 14 одночасно піднімають над возиком 7. Потім возик 7 знову переміщають лід пристрій розпмпення мастила для сприскування поверхонь пуансонів 11, а потім - під пристрій 16 для подачі у форму рідкого формовочного розчину, причому розчин подають з силос/ або бункеру, що знаходиться над пристроєм 19, і при цьому його змішують з водою у бункері пристрою 18. Рідкий формовочний розчин подають у форму 6 так, щоб його глибина наблизилась до товщини стінки 3 закінченої панелі Вібратори 20, прикріплені до возика 7, використовують для передання вібрації' вологому розчину у формі. Наступним проходом (проходами) форму 6 переміщають під живильником 9 скловолокна і пасма вкладають зверху пуансонів 11 поперек ширини форми Потім возик 7 зупиняють і пасма скловолокна вручну подають у простір між суміжними пуансонами 11 за допомогою ударних стержнів або пластини 21. Потім форму переміщають по рейковому шпяху і рідкий формовочний розчин з пристрою 18 заливають у форму 6 так, щоб покрити пуансони 11 І заповнити простір між ними. Потім рідкий формовочний розчин вирівнюють по штукатурним маякам на відкритій верхній частині форми 6. Остаточно додатковий шар нарізаних паем скловолокон укладають на поверхню вологої суміші і вдавлюють ручним катком 22 (технологія, відома з рівня техніки). Після твердіння вологої суміші з форми 6 вилучають пуансони 11. що знаходяться усередині, за допомогою пристрою 12, причому він діє так, що затискуюча балка 23, розташована уздовж пуансонів 11, спочатку відводиться від форми 6 горизонтально у сторону на невелику відстань, для руйнування зв'язку між формовочним розчином, що затвердів, і поверхнею пуансонів 11. Після такого початкового вилучення затискуючу балку 23 відводять на відносно велику відстань так, що пуансони 11 повністю виходять з форми 6; при цьому пуансони 11 проходять через відповідної форми отвори 24, виконані в одній з поздовжніх стінок форми 6 (див. фіг. 7). Після виведення пуансонів форму 6 переміщують з возика 7 иа платформу 25, що нахиляється, встановлений з можливістю обертання на рамі 26, яка розташована навпроти пристрою 12 з іншого боку рейкового шляху в (див.фіг,5). Потім платформу 25 повертають приблизно на 90° (див.фіг. 6), панель вилучають з форми 6 і передають на пересувний пристрій (не показаний), який передає панель на стенд для сушки (не показаний) Потім ВОЗИК 7 повертають у вихідне положення, і технологічний цикл повторюється Передачу форми 6 (див.фіг.5) на платформу 25, що нахиляється, здійснюють за допомогою ряду подовжених, підтримуючих катків 27, 2В, що вільно обертаються, і які змонтовані зверху на возику 7 і платформі 25 відповідно Форма перекочується по роликах 27 за допомогою декількох багатоланкових ланцюгів 29, прикріплених знизу на корпусі форми 6, причому кожен з ланцюгів 29 взаємодіє з приводними зірочками ЗО, з'єднаними з двигуном (не показаний). Нахилена платформа 25 має (див.фіг.6) опорний вал 31, який обертається у опорах на 27629 рамі 32; обертання платформи 25 виконується за допомогою двох або більш окремих канатів 33 [показаний тільки один), кожен з яких охоплює відповідний сегмент 34, закріплений на внутрішній стороні платформи 25, І двохструмкового барабана лебідки 35, яка в свою чергу з'єднується з двигуном 36. Платформа 25 обладнана противагою (на рисунку не показана) для врівноваження його при поворотах. Коли платформа 25 знаходиться майже у вертикальному положенні, три бокових стінки 37 форми 6 повертаються назовні для полегшення вилучення сформованої панелі з форми 6 і її передачі на пересувне пристосування. Металеві пластини 17 (фіг. З і 4) у вигляді плит пристрою 13 застосовують для тимчасового притискування скловолокна, уміщеного у форму 6, при введенні пуансонів у форму, змонтовані на верхній рамі 38, яка в свою чергу встановлена на верхні опорні конструкції 39 за допомогою пневмоциліндрів 40 для підйому і опущення рами 38 з пластинами 17. В цьому втіленні кожна з пластин 17 підпружинена циліндричною пружиною 41, яку розміщують між напрямним елементом 42 і рамою 38, чим пом'якшують дію пластин 17, коли вони опущені у форму 6 І притиснені до ЇЇ базової стінки. Пристрій 12 для введення і виведення пуансонів (фіг. 7, 8) має затискуючу балку 23, закріплену шляхом приварения по краю на одній або більш ланках тягових ланцюгів 58, розміщених з проміжком по ширині пристрою 12, причому кожен з ланцюгів приводиться двигуном 43 через передачу 44. Підтримуючий ролик 45, змонтований на одному кінці пневматичного циліндру (не показаний) для переміщення вгору і вниз, використовують для підтримки передніх кінців кожного з пуансонів, коли вони вводяться у форму, причому ролик 45 плає можливість опускатися, щоб затис куюча балка 23 мала можливість виконати повний хід , підходячи до бокової стінки 46 форми 6. Затискуюча балка 23 має розташований по ЇЇ довжині зачіпний елемент у вигляді отвору 47 Тподібної форми, що простирається уздовж рейки, для вільного входження кінців 48 пуансонів 11. Кінці 48 пуансонів розміщені з можливістю вільного ковзання у отворі 47, коли форма 6 з введеними пуансонами рухається відносно нерухомої балки 23. Кінці пуансонів 48 виходять з затискуючої балки 23, коли форма пересувається по рейковому шляху, віддаляючись від балки 23. Для початку вилучення введених пуансонів 11 використовують гідроциліндр (на рисунку не' показаний), який переміщує затискуючу балку 23 з пуансонами 11 з форми 6; потім балку 23 і пуансони 11 остаточно вилучають за допомогою роликового ланцюга 49. Вимагається значне початкове зусилля для порушення зв'язку між розчином, що затвердів, і пуансонами 11, що знаходяться усередині. В даному втіленні це досягається використанням горизонтально встановлених силових гідроциліндрів (не показаних), з якими механічно пов'язана затискуюча балка 23. Кожен з пуансонів 11 (фіг.7) має на передньому кінці центральну бобишку (або виступ) 50, яка входить у отвір 51 у боковій стінці 37 форми 6, коли пуансон повністю введений. В деяких випадках доцільно використати болти, які вводяться через отвори 51 (з зовнішньої' сторони форми) і вкручуються у нарізні отвори у бобишках 50. Це забезпечує надійну установку пуансонів 11 під чйс всього процесу формування. Винахід забезпечує вдосконалений спосіб виробництва будівельних панелей при дуже низькій вартості, причому панель створюється з поверхнею, яка остаточно підготовлена для фарбування, клеєння шпалер та т. і. 27629 j_—19 1 3 17 7 12 V: 25 Фіг.2 13 Фіг.3 27629 -40 39 38 40 41 Фїг.5 26 17 27629 5 З 00 ё Є с і а * ---. 27629 Фіг.9 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріма, 101 (03122)3-72-89 (03122)2-57-03 10
