Оприскувач

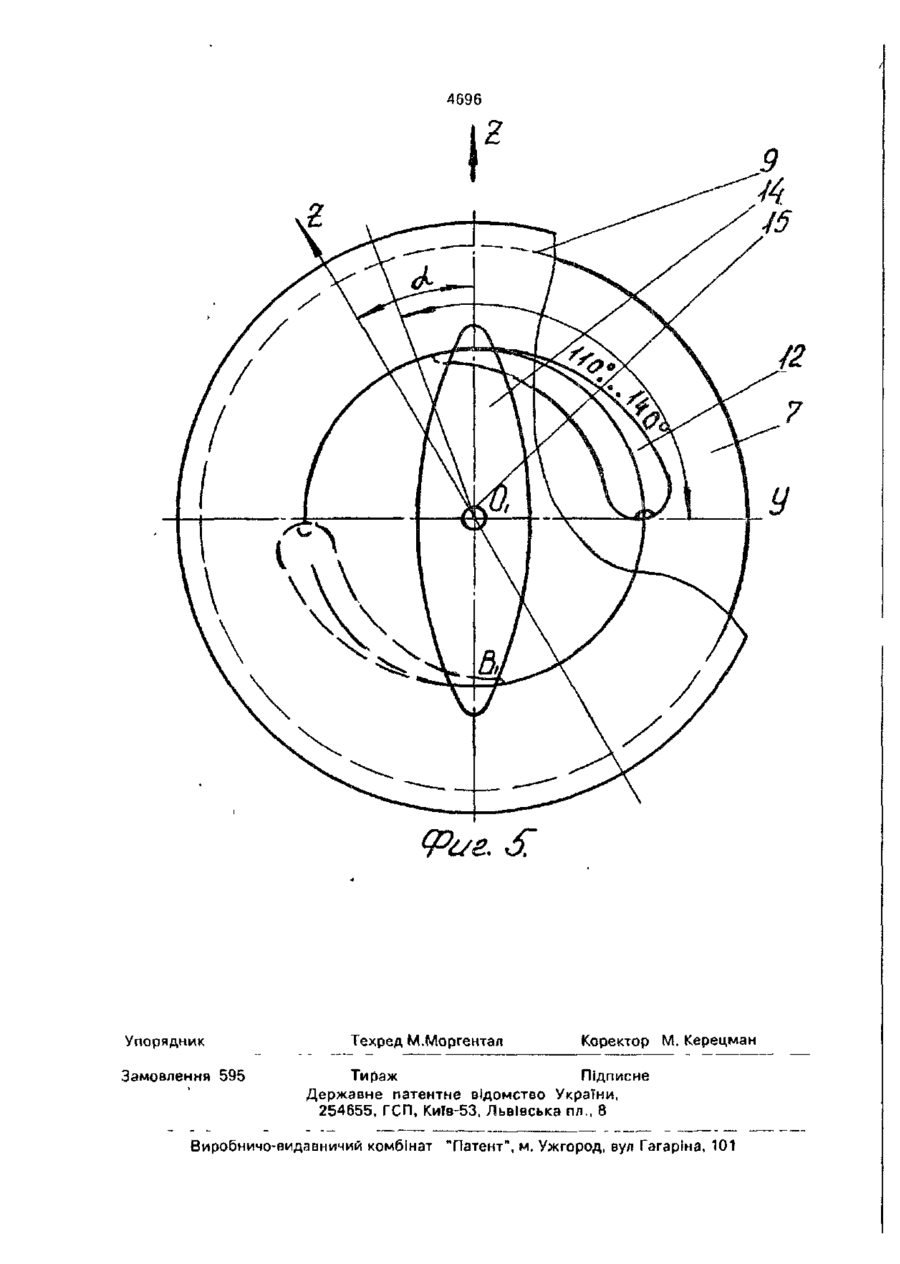

1. Опрыскиватель, содержащий входной патрубок для подвода раствора, рукоятку, трубчатый удлинитель, распиливающую насадку с шайбой-завихрителем, закрепленную накидной гайкой шайбу-распылитель, кольцевую прокладку из деформируемого материала, о т л и ч а ю щ и й с я тем, что на поверхности шайбы-завихрителя, обращенной в сторону истечения раствора, выполнены углубления, имеющие переменное поперечное сечение в виде изменяющихся симметричных кривых 4-го порядка, например, гиперболы или частного случая кривой лемнискаты Бернулли с одинаковыми вершинами, при этом углубления выполнены по дугам с центральным углом, равным 11О...14О°С, а с противоположных сторон шайбы - завихрителя в торцах углублений, имеющих большую высоту, выполнены выходные отверстия, кроме этого в шайбе-распылителе изготовлены углубления, выполненные вдоль ее оси симметрии и имеющие форму поверхности эллипсоида вращения, образованного поворотом эллипса вокруг его большой оси, и центральное отверстие для выхода раствора, при этом кольцевая прокладка размещена в накидной гайке. 2. Опрыскиватель по п. 1, о т л и ч а гощи й с я тем, что углубления в шайбе-завихрителе расположены по дугам, выполненным диаметром, равным фокусному расстоянию эллипса, вращением которого образовано углубление в шайбе-распылителе. 3. Опрыскиватель поп 1,2, о т л и ч а ющ и й с я тем, что шайба-распылитель размещена в накидной гайке с возможностью поворота вокруг своей оси таким образом, что при пылеобразном распыле, проекция большой оси эллипса, образующего углубления в шайбе-распылителе на горизонтальную плоскость, и проекция на ту же плоскость прямой, проходящей через вершины максимальных значений сечений углублений в шайбе-завихрителе, расположены под углом 90°, при каплеобразном распыле этот угол отличен от 90°, а при струйном истечении проекции совмещены. Изобретение относится к области защиты растений от вредителей и болезней в сельском хозяйстве и лесном хозяйстве, нз приусадебных участках и может быть использовано для побелки здании и помещений. Известен опрыскиватель с брандспойтом [1], принятый за прототип, Распыливающая часть опрыскивателя представляет собой брандспойт, состоящий из корпуса, штока с рукояткой, распыливаю Відділ патентної інформації'' С > о> О 4696 щего устройства и рукава для подвода раствора, при этом корпус брандспойта состоит из трубки и головки, а торце которой размещены сменные распылительные шайбы с отверстиями различного диаметра, закрепленные крышкой, а головка снабжена винтовым завихрителем, расположенным в камере завихрения. Недостатком устройства является то, что для изменения струи распыла раствора при истечении его из шайбы-распылителя от широкой до узкой дальнобойной требуется изменение высоты камеры завихрения, что приводит к непроизводительному расходу ядохимикатов, кроме того головка работает на принципе центробежного распылителя, основанного на том, что жидкость под углом подается в цилиндрическую часть, называемую камерой завихрения, где получает вращательное движение по периферии камеры,а в центре образует воздушный вихрь, вследствие чего жидкость проходит через сопло, то есть отверстие в шайбе-распылителе, не сплошной, а пустотелой струей, которая снаружи расширяется и образует пустотелый конус, состоящий из пленки, которая затем распадается на отдельные капли. Недостатком устройства является то, что распыл происходит не по всей площади основания факела распыла, а только по периметру в виде отдельных капель раствора, что приводит к неравномерному смачиванию растений, низкой производительности труда, скоплению раствора в отдельных зонах опрыскивания, о б р а з о в а н и ю крупных капель, стекающих на почву, загрязняя ее ядохимикатами, а расход раствора увеличен. Задачей изобретения является усовершенствование опрыскивателя, в котором путем образования сложных турбулентных потоков жидкости внутри камеры завихрения и исключения воздушного вихря в центре камеры, при истечении жидкости из сопла созданы условия, когда истечение происходит в различных направлениях в пределах факела распыла, а каждая из струй пересекается с другими, вызывая дробление капель в зоне распыления, обеспечивая от струйного дальнобойного до пылеобразного распыла и как результат повышается качество опрыскивания, снижается время распыла, исключаются условия каплеобразовэния, приводящие к скатыванию раствора с растений и загрязнению почвы, снижается расход ядохимикатов. 5 10 15 20 25 30 35 40 45 ной накидной гайкой, шайбу-распылитель, кольцевую прокладку из деформируемого материала, согласно изобретению на поверхности шайбы-завихрителя, обращенной в сторону истечения раствора, выполнены углубления, имеющие переменные сечения в виде изменяющихся симметричных кривых 4-го порядка, например гиперболы или частного случая кривой лемнискаты Бернулли с одинаковыми вершинами, при этом углубления выполнены по дугам с центральным углом, равным 110°...140°, а с противоположных сторон шайбы-завихрителя в торцах углублений, имеющих большую высоту, выполнены выходные отверстия, кроме этого в шайбераспылителе изготовлены углубления, выполненные вдоль ее оси симметрии и имеющие форму поверхности эллипсоида вращения образованного поворотом эллипса вокруг его большой оси и центральное отверстие для выхода раствора, при этом кольцевая прокладка размещена в накидной гайке, при этом углубления в шайбе-завихрителе расположены по дугам, выполненным д и а м е т р о м , р а в н ы м ф о к у с н о м у расстоянию эллипса, вращением которого образовано углубление в шайбе-распылителе, а шайба-распылитель, размещенная в накидной гайке, установлена с возможностью поворота вокруг своей оси таким образ о м , что п р и п ы л е о б р а з н о м распыле проекция большой оси эллипса, образующего углубление в шайбе-распылителе, на горизонтальную плоскость и проекция на ту же плоскость прямой, проходящей через вершины максимальных значений сечений углублений в шайбе-завихрителе, расположены под углом 90°, при каплеобразном распыле этот угол отличен от 90°, а при струйном истечении проекции совмещены, что позволяет без изменения объема камеры завихрения регулировать форму распыла и созданы условия дробления потоков раствора в пределах формы факела распыла за шайбой-распылителем и получение распыла от струйного до пылеобразного. Суть изобретения поясняется чертежом. На фиг.1 - схематично изображено опрыскивающее устройство, общий вид; на 50 фиг.2 - схематично изображена распыливающая насадка, в сборе; на фиг.З - схематично изображена шайба-завихритель; на фиг.4 - схематично изображена шайба-распылитель; на фиг.5 - схематично изображена схе55 ма р е г у л и р о в а н и я с т е п е н и распыла раствора. Поставленная задача решается тем, что в опрыскивателе, который содержит входУстройство состоит из входного патрубной патрубок для подвода раствора, рукоят ка 1, рукоятки 2 с краном 3, трубчатого удлику, трубчатый удлинитель, распиливающую нителя 4 и распиливающей насадки 5, насадку с шзйбой-завйхрителем, закрепленсостоящей из корпуса 6 с диаметральной про 4696 точкой в верхней его части для установки шайбы-зэвихрителя 7, накидной гайки 8 с установленной в ней шайбой-распылителем 9, кольцевой сменной прокладки 10, образующей с шайбой-завихрителем 7, и шайбой- 5 распылителем 9, и внутренней поверхностью накидной гайки 8 камеру завихрения 11. Шайба-завихритель выполнена с дугообразными углублениями переменного се- 10 чения 12, сечения которых представляют собой гиперболу или частный случай лемнискаты Бернулли, в торцах которых в местах максимального углубления выполнены отверстия 13 для подачи раствора в камеру 15 завихрения 11,». шайба-распылитель выполнена с углублением 14 в форме половины поверхности вытянутого эллипсоида вращения с отверстием 15 для выхода распыливающего раствора. 20 Устройство работает следующим образом. Раствор из расходной емкости под давлением поступает к патрубку 1, с закрепленной на нем рукояткой 2. Посредством 25 открытия крана 3 раствор по трубчатому удлинителю 4 подается к рэспыливающей насадке 5, соединенной с трубкой удлинителя 4 посредством штуцера. Поступающий в центральную выточку корпуса 6 раствор по- 30 ступает на шайбу-завихрихель 7, имеющую дуговые, направленные по окружности углубления 12 переменного сечения, имеющие в торцах максимальных значений углублений отверстия 13 для подачи раство- 35 ра в камеру завихрения 11, причем с целью исключения нарушения сплошности потока раствора в углубления 12 и обеспечения его движения по окружности в камере завихрения 11, выходные отверстий 13, как и макси- 40 мальные сечения каждого углубления 12, находятся на одной прямой, проходящей через центр окружности 'камеры 11, а для исключения подпора и нарушения режима движения на входе раствора, то есть для 45 использования переменного сечения углублений как гидродинамические сопла и получения максимальной скорости движения раствора на входе в камеру завихрения 11, центральный угол углублений от начала вхо- 50 да и до выхода составляет 110°. .140°. Выбор центрального угла дуги углублений произведен из условий максимального разгона потока и исключения входа раствора в одно углубление после выхода из другого. 55 Для уменьшения потерь напора движущегося раствора в углублениях 14 принята форма их в изменяющихся сечениях, обеспечивающая минимальное сопротивление сложному турбулентному движению жидко сти. Такой формой является форма математической кривой 4-го порядка, например гиперболы или частного случая кривой лемнискаты Бернулли, имеющей минимальные потери напора при обтекании жидкости, а сечения от минимальных до максимальных подобны. Таким образом в камере завихрения поток раствора будет иметь сложное вращательное движение. Учитывая порядок движения раствора в камере завихрения и требование создания шайбой-распылителем 9 условий, обеспечивающих повышение избыточного даалекия и создания зоны повышенных скоростей потока раствора в его сложном движении, в шайбе-распылителе 9 форма углубления 14 принята как половина поверхности вытянутого в плоскости эллипсоида вращения. Исходя из этого, что такой эллипсоид представляет собой поверхность вращения эллипса с заданными большой "2с" и малой "2а" осями, при этом "с" и "а" и любое сечение, проходящее через большую ось можно получить путем поворота эллипса около большой оси, возможно использовать свойство эллипса, когда источник, например, света, поместить в одном фокусе эллипса, то после отражения от эллипса его лучей они сосредоточатся в другом его фокусе (4), то есть если подведя потоки раствора в точках фокусов, они будут направлены к точкам эллипсоида, а учитывая, что потоки протиеоположны по направлению, при входе в углубление 14 шайбы-распылителя 9, то эти точки будут лежать в плоскости, проходящей по малой оси "а" эллипсоида, поэтому и должно быть соблюдено условие, что истечение раствора из отверстий 13 шайбы-завихрителя 7 должно обеспечить вход основного потока в фокусах эллипса Это обеспечено тем, что отверстия 13 в шайбе-завихрителе 7 выполнены по дугам, расположенным на диаметре, значение которого равно величине фокусного расстояния эллипса, образующего эллипсоид углубления 14 в шайбе-распылителе 9, а учитывая, что сечение половины эллипсоида направленное по малой оси "2а" представляет собой половину окружности, то отражающиеся от поверхности окружности потоки раствора образуют в ее центре зону повышенного давления, а поскольку центр окружности находится на линии, проходящей через центр симметрии эллипсоида и центр отверстий 15 в углублении 14 шайбы-распылителя Э и имея подпор раствора со стороны камеры завихрения 11, концентрации энергии скорости движения потока раствора и давления сосредоточена в зоне отверстия 15, что обеспечивает высокую скорость движения потока раствора при 4696 выходе из отверстия 15 шайбы распылителя 9, а наличие противоположных турбулентных потоков расі вора обеспечивает дробление раствора при выходе из отверстия 15. что, как следствие, дает возможность получить пылеобразный распыл раствора с большой высотой и углом конуса распыла. Изменяя положение шайбы-распылителя относительно шайбы-завихрителя, можно регулировать степень распыла и изменять площадь одноразовой обработки. При пылеобразном распылении с большим углом конуса распыла шайбараспылитель 9 расположена относительно шайбы-завихрителя 7 таким образом, что проекция на горизонтальную плоскость прямой, проходящей через фокусы эллипса, образующего эллипсоид углубления 14 в шайбе-распылителе 9 и проекция на ту же плоскость прямой, проходящей через центры отверстий 13, следовательно, проходящей через вершины углублений 12, имеющих максимальные значения, расположены под углом 90°. при положении этих проекций под гулом, отличным от 90° - распыление капельное, с уменьшающимся углом конуса распыла; 5 10 15 20 25 8 при сложении этих проекций таким образом, что они совмещаются и находятся на одной прямой - истечение раствора струйное Последние два вида распыла объясняются нарушением закономерности движения потока раствора в насадке 5, против основного. Таким образом, изменение принципа распыления за счет применения новой конструкции распыливающей части опрыскивателя позволяет повысить качество распыления раствора ядохимикатов путем более мелкого дробления капель раствора и полного заполнения конуса распыла, уменьшить время опрыскивания, снизить расход ядохимикатов и загрязнение почвы, а также обеспечивает изменение угла и дальнобойности конуса распыла за счет изменения взаимного расположения шайбы-завихрителя и шайбы-распылителя без замены распыливающей части опрыскивателя в целом. При необходимости повышения или уменьшения расхода раствора, обеспечивающего требуемую смачиваемость опрыскиваемой поверхности, это достигается сменой кольцевой прокладки 10 большей или меньшей толщины. 4696 S 4696 Фиг 2.. 4696 4696 С В о 2а грог. 4696 Фаг. £ Упорядник Замовлення 595 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул Гагарінз, 101
