Складаний парасоль
Формула / Реферат

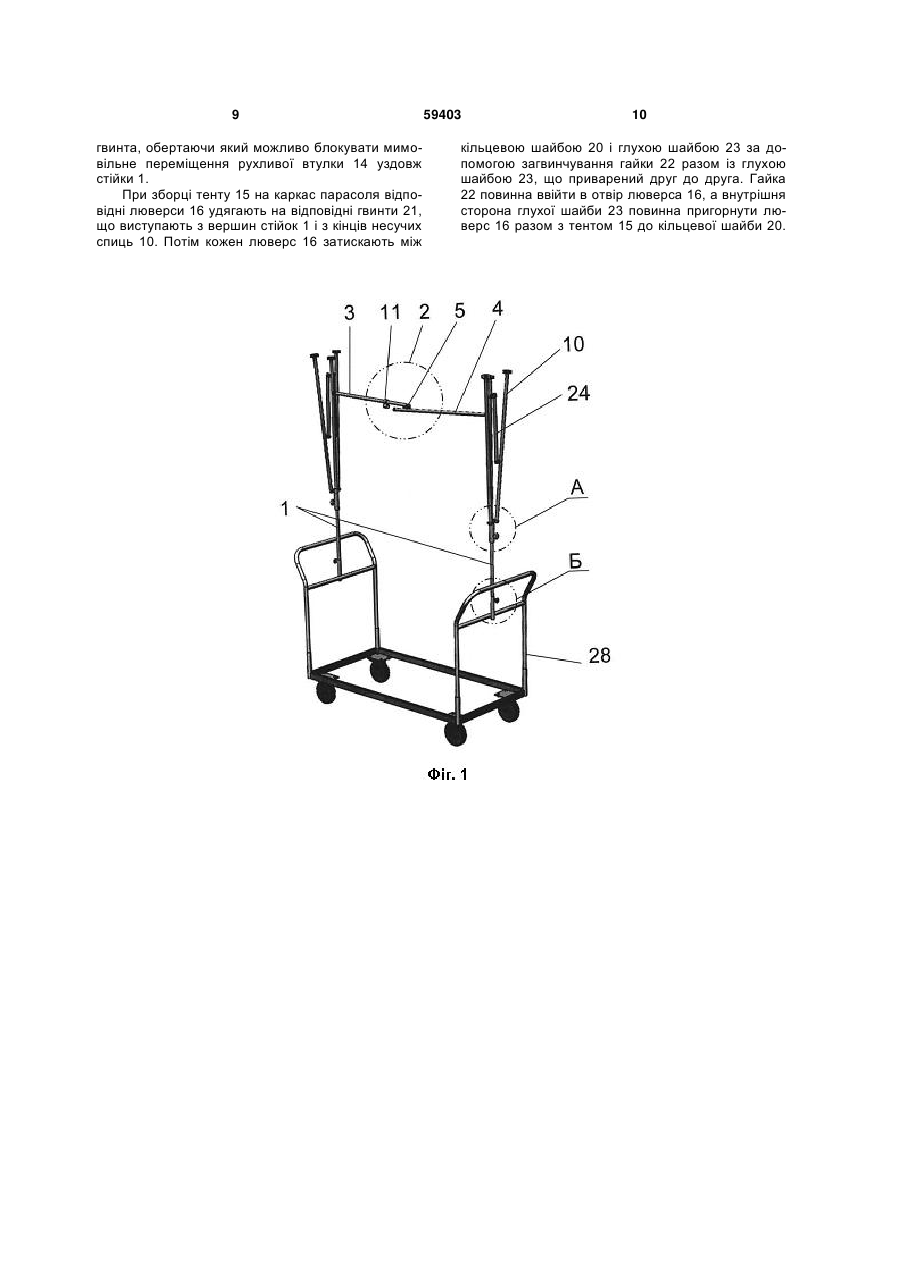

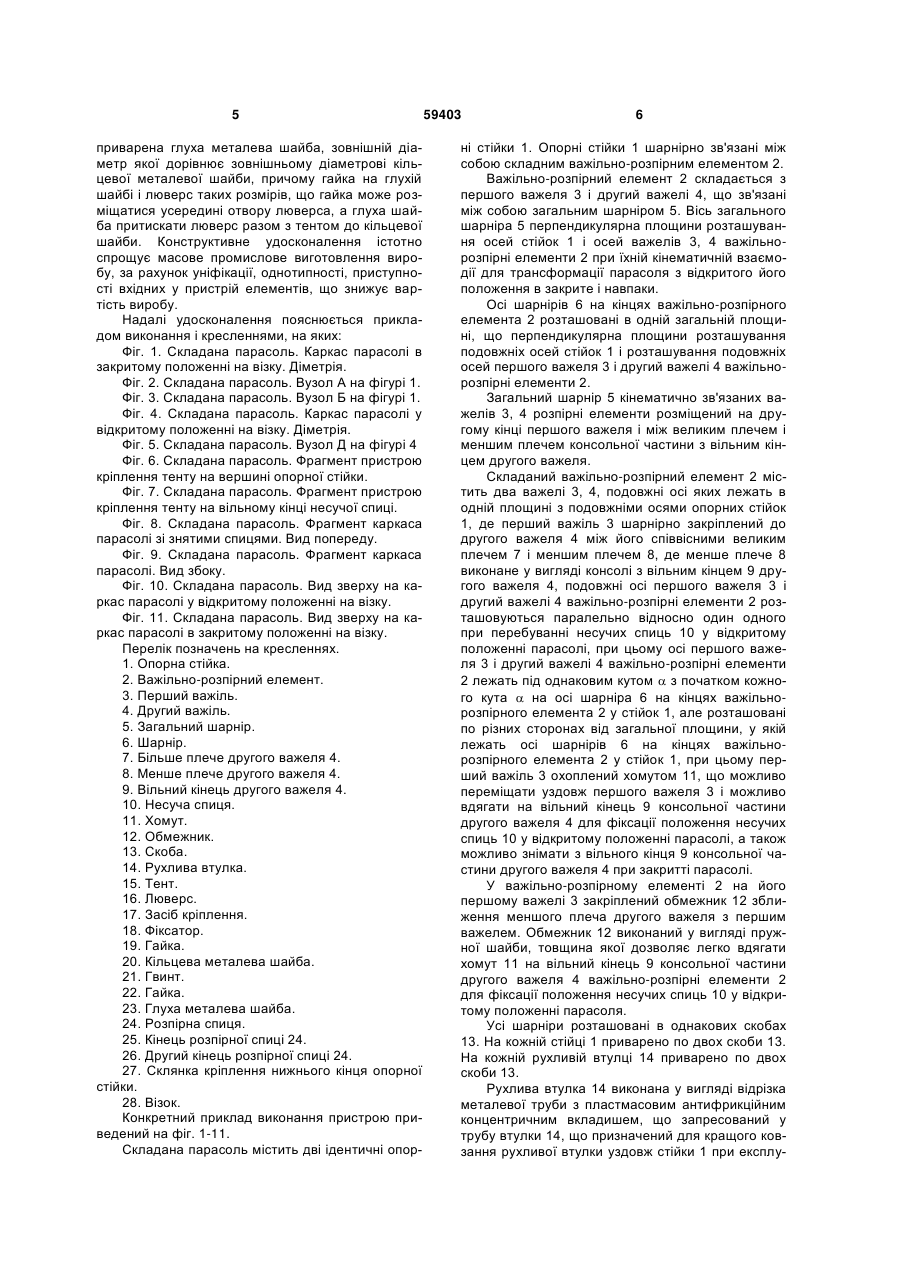

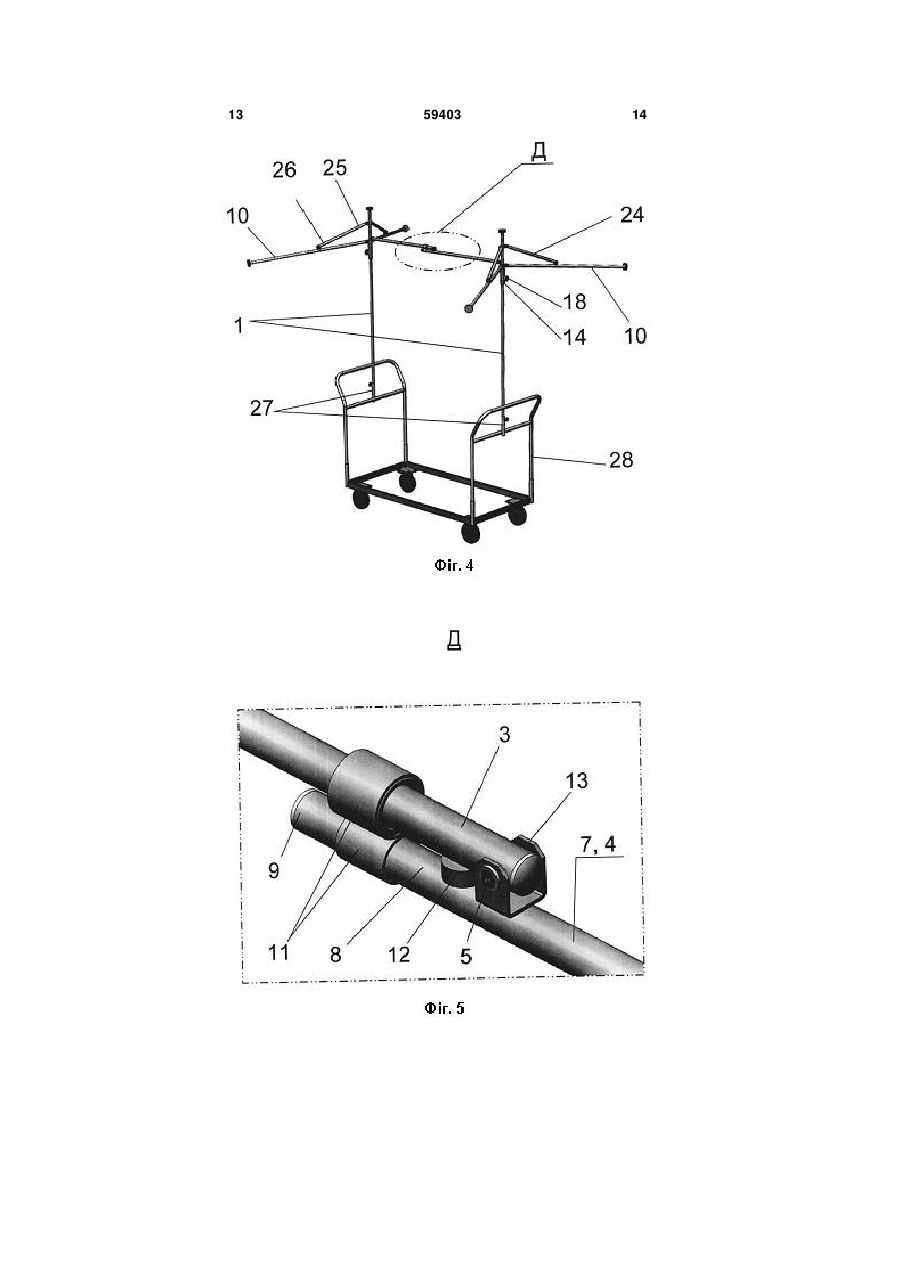

1. Складаний парасоль, що містить подвійний парасоль зі сполученим тентом, із засобами кріплення тенту до двох опорних стійок і з засобами кріплення тенту до вільних кінців несучих спиць, інші кінці несучих спиць шарнірно з'єднані з відповідними рухливими втулками, що охоплюють опорні стійки, фіксатори на рухливих втулках для фіксації положення несучих спиць, кожна розпірна спиця одним кінцем шарнірно з'єднана з відповідною опорною стійкою, а іншим кінцем шарнірно з'єднана з несучою спицею, стійки шарнірно зв'язані між собою складаним важільно-розпірним елементом, який відрізняється тим, що складаний важільно-розпірний елемент містить два важелі, подовжні осі яких лежать в одній площині з подовжніми осями опорних стійок, де перший важіль шарнірно закріплений до другого важеля між його співвісними великим і меншим плечима, де менше плече виконане у вигляді консолі з вільним кінцем, подовжні осі першого і другого важелів важільно-розпірного елемента розташовуються паралельно відносно один одного при перебуванні несучих спиць у відкритому положенні парасоля, при цьому осі першого важеля і другого важеля важільно-розпірного елемента лежать під однаковим кутом α з початком кожного кута α на осі шарніра на кінцях важільно-розпірного елемента у стійок, але розташовані по різних сторонах від загальної площини, у якій лежать осі шарнірів на кінцях важільно-розпірного елемента у стійок, при цьому перший важіль охоплений хомутом, що можливо переміщати уздовж першого важеля і можливо вдягати на вільний кінець консольної частини другого важеля для фіксації положення спиць у розкритому положенні парасоля, а також можливо знімати з вільного кінця консольної частини другого важеля при закритті парасоля.
2. Складаний парасоль за п. 1, який відрізняється тим, що в важільно-розпірному елементі на його першому важелі закріплений обмежник зближення меншого плеча другого важеля з першим важелем.
3. Складаний парасоль за п. 1, який відрізняється тим, що тент у місцях його кріплення до стійок і несучих спиць оснащений люверсами.

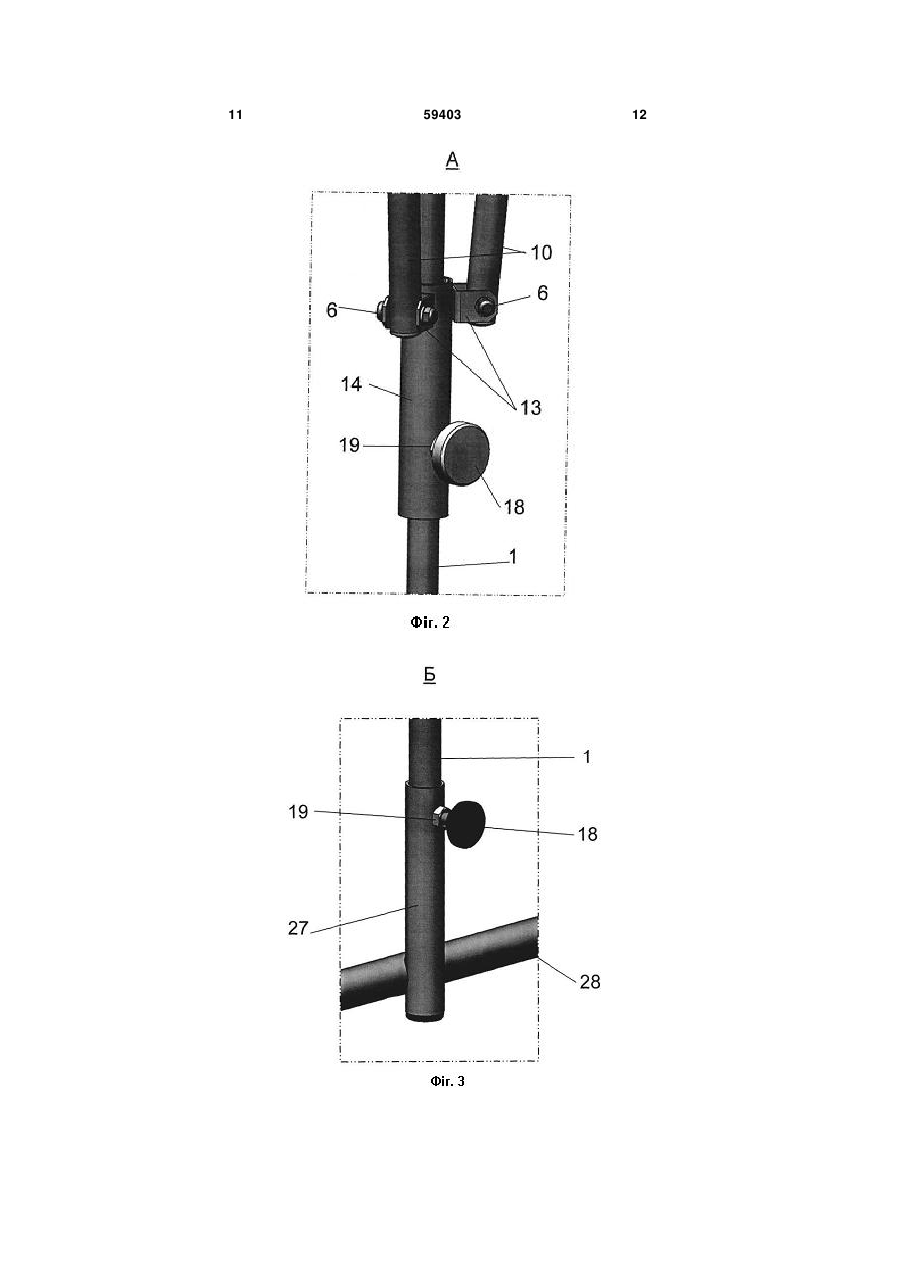

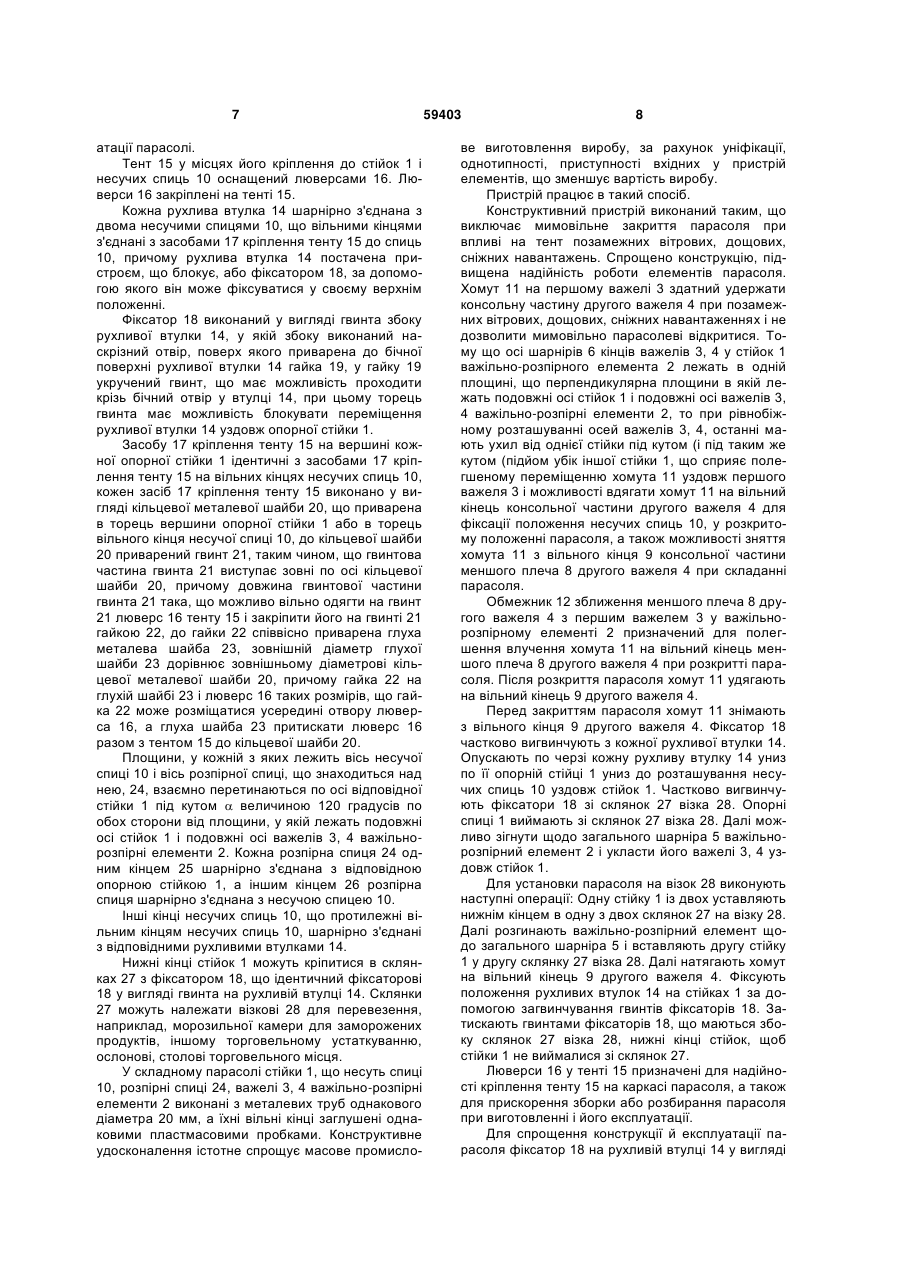

4. Складаний парасоль за п. 1, який відрізняється тим, що фіксатор виконаний у вигляді гвинта з боку рухливої втулки, у якій збоку виконаний наскрізний отвір, поверх якого приварена до бічної поверхні рухливої втулки гайка, у гайку вкручений гвинт фіксатора, гвинт має можливість проходити крізь бічний отвір у втулці, при цьому торець гвинта фіксатора має можливість блокувати переміщення рухливої втулки уздовж опорної стійки.

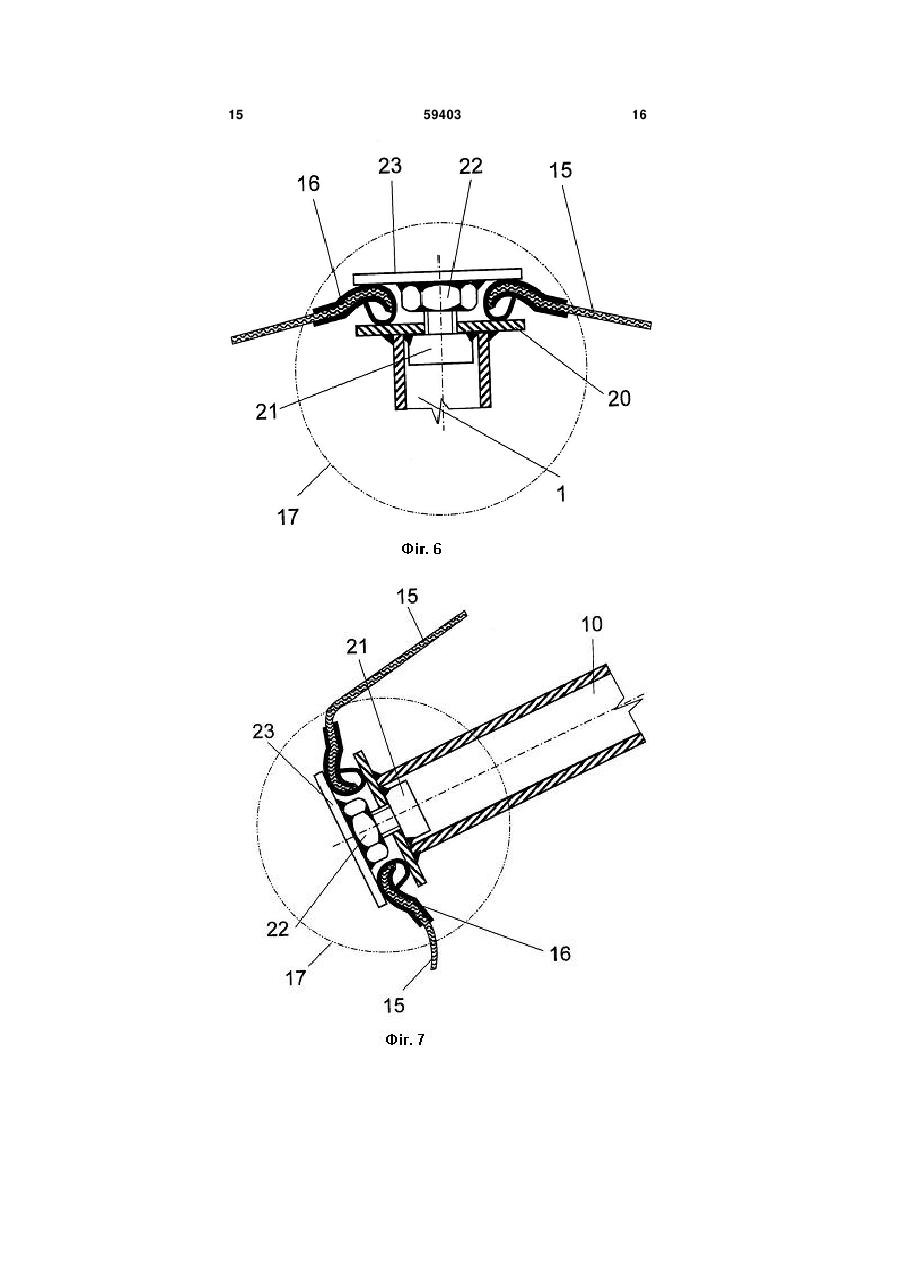

5. Складаний парасоль за п. 3, який відрізняється тим, що засоби кріплення тенту на вершині кожної опорної стійки ідентичні з засобами кріплення тенту на вільних кінцях несучих спиць, кожен засіб кріплення тенту виконано у вигляді кільцевої металевої шайби, що приварена в торець вершини опорної стійки або в торець вільного кінця несучої спиці, до кільцевої шайби приварений гвинт таким чином, що його гвинтова частина виступає зовні по осі кільцевої шайби, причому довжина гвинтової частини гвинта така, що можливо вільно одягти на нього люверс тенту і закріпити його на гвинті гайкою, до якої співвісно приварена глуха металева шайба, зовнішній діаметр якої дорівнює зовнішньому діаметрові кільцевої металевої шайби, причому гайка на глухій шайбі і люверс таких розмірів, що гайка може розміщатися усередині отвору люверса, а глуха шайба притискати люверс разом с тентом до кільцевої шайби.
Текст

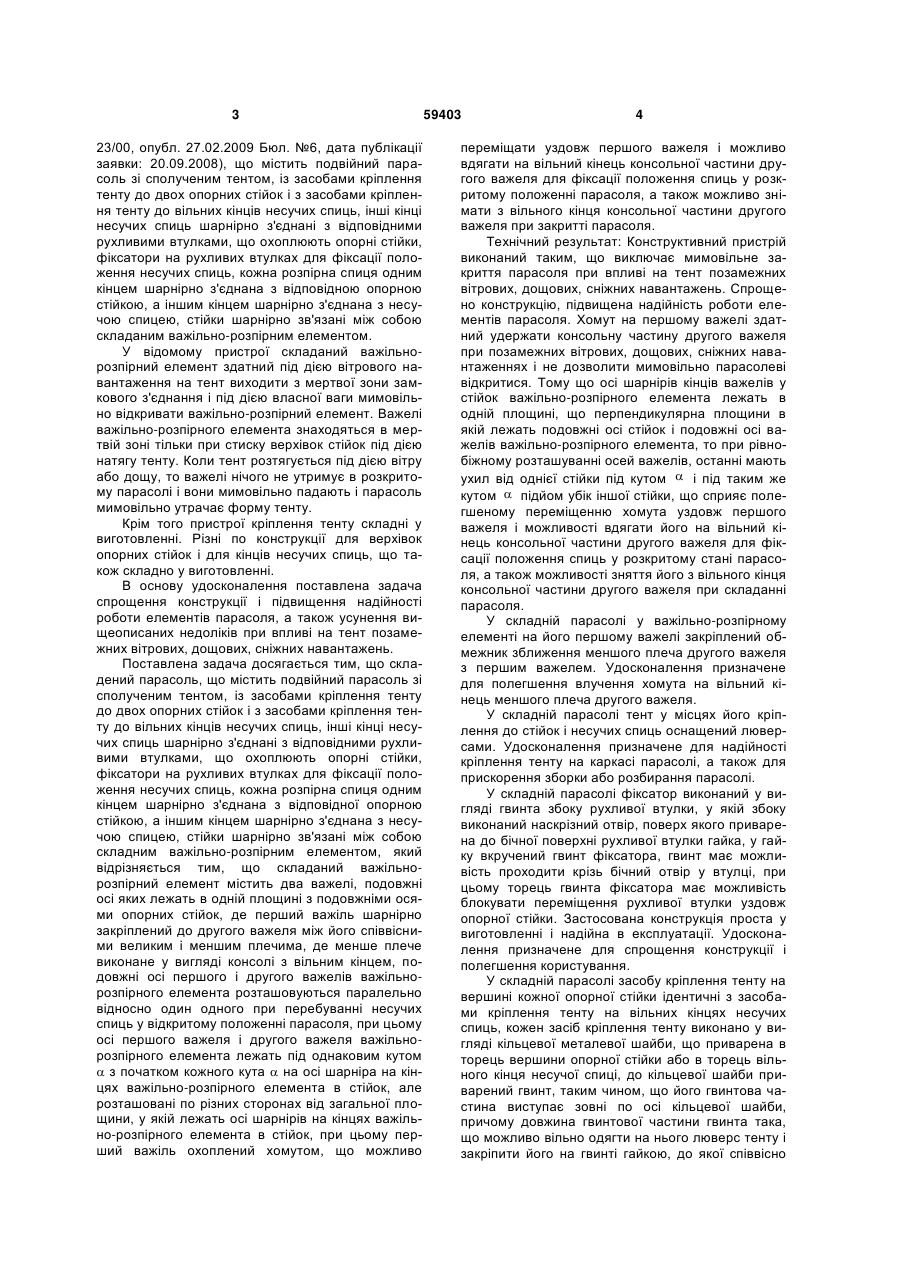

1. Складаний парасоль, що містить подвійний парасоль зі сполученим тентом, із засобами кріплення тенту до двох опорних стійок і з засобами кріплення тенту до вільних кінців несучих спиць, інші кінці несучих спиць шарнірно з'єднані з відповідними рухливими втулками, що охоплюють опорні стійки, фіксатори на рухливих втулках для фіксації положення несучих спиць, кожна розпірна спиця одним кінцем шарнірно з'єднана з відповідною опорною стійкою, а іншим кінцем шарнірно з'єднана з несучою спицею, стійки шарнірно зв'язані між собою складаним важільно-розпірним елементом, який відрізняється тим, що складаний важільно-розпірний елемент містить два важелі, подовжні осі яких лежать в одній площині з подовжніми осями опорних стійок, де перший важіль шарнірно закріплений до другого важеля між його співвісними великим і меншим плечима, де менше плече виконане у вигляді консолі з вільним кінцем, подовжні осі першого і другого важелів важільно-розпірного елемента розташовуються паралельно відносно один одного при перебуванні несучих спиць у відкритому положенні парасоля, при цьому осі першого важеля і другого важеля важільно-розпірного елемента лежать під однаковим кутом α з початком кожного кута α на осі шарніра на кінцях важільно-розпірного елемента у стійок, але розташовані по різних сторонах від загальної площини, у якій лежать осі шарнірів на кінцях важільно-розпірного елемента у стійок, при цьому перший важіль охоплений хомутом, що можливо переміщати уздовж першого важеля і можливо вдягати на вільний кінець консольної частини U 2 (19) 1 3 23/00, опубл. 27.02.2009 Бюл. №6, дата публікації заявки: 20.09.2008), що містить подвійний парасоль зі сполученим тентом, із засобами кріплення тенту до двох опорних стійок і з засобами кріплення тенту до вільних кінців несучих спиць, інші кінці несучих спиць шарнірно з'єднані з відповідними рухливими втулками, що охоплюють опорні стійки, фіксатори на рухливих втулках для фіксації положення несучих спиць, кожна розпірна спиця одним кінцем шарнірно з'єднана з відповідною опорною стійкою, а іншим кінцем шарнірно з'єднана з несучою спицею, стійки шарнірно зв'язані між собою складаним важільно-розпірним елементом. У відомому пристрої складаний важільнорозпірний елемент здатний під дією вітрового навантаження на тент виходити з мертвої зони замкового з'єднання і під дією власної ваги мимовільно відкривати важільно-розпірний елемент. Важелі важільно-розпірного елемента знаходяться в мертвій зоні тільки при стиску верхівок стійок під дією натягу тенту. Коли тент розтягується під дією вітру або дощу, то важелі нічого не утримує в розкритому парасолі і вони мимовільно падають і парасоль мимовільно утрачає форму тенту. Крім того пристрої кріплення тенту складні у виготовленні. Різні по конструкції для верхівок опорних стійок і для кінців несучих спиць, що також складно у виготовленні. В основу удосконалення поставлена задача спрощення конструкції і підвищення надійності роботи елементів парасоля, а також усунення вищеописаних недоліків при впливі на тент позамежних вітрових, дощових, сніжних навантажень. Поставлена задача досягається тим, що складений парасоль, що містить подвійний парасоль зі сполученим тентом, із засобами кріплення тенту до двох опорних стійок і з засобами кріплення тенту до вільних кінців несучих спиць, інші кінці несучих спиць шарнірно з'єднані з відповідними рухливими втулками, що охоплюють опорні стійки, фіксатори на рухливих втулках для фіксації положення несучих спиць, кожна розпірна спиця одним кінцем шарнірно з'єднана з відповідної опорною стійкою, а іншим кінцем шарнірно з'єднана з несучою спицею, стійки шарнірно зв'язані між собою складним важільно-розпірним елементом, який відрізняється тим, що складаний важільнорозпірний елемент містить два важелі, подовжні осі яких лежать в одній площині з подовжніми осями опорних стійок, де перший важіль шарнірно закріплений до другого важеля між його співвісними великим і меншим плечима, де менше плече виконане у вигляді консолі з вільним кінцем, подовжні осі першого і другого важелів важільнорозпірного елемента розташовуються паралельно відносно один одного при перебуванні несучих спиць у відкритому положенні парасоля, при цьому осі першого важеля і другого важеля важільнорозпірного елемента лежать під однаковим кутом з початком кожного кута на осі шарніра на кінцях важільно-розпірного елемента в стійок, але розташовані по різних сторонах від загальної площини, у якій лежать осі шарнірів на кінцях важільно-розпірного елемента в стійок, при цьому перший важіль охоплений хомутом, що можливо 59403 4 переміщати уздовж першого важеля і можливо вдягати на вільний кінець консольної частини другого важеля для фіксації положення спиць у розкритому положенні парасоля, а також можливо знімати з вільного кінця консольної частини другого важеля при закритті парасоля. Технічний результат: Конструктивний пристрій виконаний таким, що виключає мимовільне закриття парасоля при впливі на тент позамежних вітрових, дощових, сніжних навантажень. Спрощено конструкцію, підвищена надійність роботи елементів парасоля. Хомут на першому важелі здатний удержати консольну частину другого важеля при позамежних вітрових, дощових, сніжних навантаженнях і не дозволити мимовільно парасолеві відкритися. Тому що осі шарнірів кінців важелів у стійок важільно-розпірного елемента лежать в одній площині, що перпендикулярна площини в якій лежать подовжні осі стійок і подовжні осі важелів важільно-розпірного елемента, то при рівнобіжному розташуванні осей важелів, останні мають ухил від однієї стійки під кутом і під таким же кутом підйом убік іншої стійки, що сприяє полегшеному переміщенню хомута уздовж першого важеля і можливості вдягати його на вільний кінець консольної частини другого важеля для фіксації положення спиць у розкритому стані парасоля, а також можливості зняття його з вільного кінця консольної частини другого важеля при складанні парасоля. У складній парасолі у важільно-розпірному елементі на його першому важелі закріплений обмежник зближення меншого плеча другого важеля з першим важелем. Удосконалення призначене для полегшення влучення хомута на вільний кінець меншого плеча другого важеля. У складній парасолі тент у місцях його кріплення до стійок і несучих спиць оснащений люверсами. Удосконалення призначене для надійності кріплення тенту на каркасі парасолі, а також для прискорення зборки або розбирання парасолі. У складній парасолі фіксатор виконаний у вигляді гвинта збоку рухливої втулки, у якій збоку виконаний наскрізний отвір, поверх якого приварена до бічної поверхні рухливої втулки гайка, у гайку вкручений гвинт фіксатора, гвинт має можливість проходити крізь бічний отвір у втулці, при цьому торець гвинта фіксатора має можливість блокувати переміщення рухливої втулки уздовж опорної стійки. Застосована конструкція проста у виготовленні і надійна в експлуатації. Удосконалення призначене для спрощення конструкції і полегшення користування. У складній парасолі засобу кріплення тенту на вершині кожної опорної стійки ідентичні з засобами кріплення тенту на вільних кінцях несучих спиць, кожен засіб кріплення тенту виконано у вигляді кільцевої металевої шайби, що приварена в торець вершини опорної стійки або в торець вільного кінця несучої спиці, до кільцевої шайби приварений гвинт, таким чином, що його гвинтова частина виступає зовні по осі кільцевої шайби, причому довжина гвинтової частини гвинта така, що можливо вільно одягти на нього люверс тенту і закріпити його на гвинті гайкою, до якої співвісно 5 приварена глуха металева шайба, зовнішній діаметр якої дорівнює зовнішньому діаметрові кільцевої металевої шайби, причому гайка на глухій шайбі і люверс таких розмірів, що гайка може розміщатися усередині отвору люверса, а глуха шайба притискати люверс разом з тентом до кільцевої шайби. Конструктивне удосконалення істотно спрощує масове промислове виготовлення виробу, за рахунок уніфікації, однотипності, приступності вхідних у пристрій елементів, що знижує вартість виробу. Надалі удосконалення пояснюється прикладом виконання і кресленнями, на яких: Фіг. 1. Складана парасоль. Каркас парасолі в закритому положенні на візку. Діметрія. Фіг. 2. Складана парасоль. Вузол А на фігурі 1. Фіг. 3. Складана парасоль. Вузол Б на фігурі 1. Фіг. 4. Складана парасоль. Каркас парасолі у відкритому положенні на візку. Діметрія. Фіг. 5. Складана парасоль. Вузол Д на фігурі 4 Фіг. 6. Складана парасоль. Фрагмент пристрою кріплення тенту на вершині опорної стійки. Фіг. 7. Складана парасоль. Фрагмент пристрою кріплення тенту на вільному кінці несучої спиці. Фіг. 8. Складана парасоль. Фрагмент каркаса парасолі зі знятими спицями. Вид попереду. Фіг. 9. Складана парасоль. Фрагмент каркаса парасолі. Вид збоку. Фіг. 10. Складана парасоль. Вид зверху на каркас парасолі у відкритому положенні на візку. Фіг. 11. Складана парасоль. Вид зверху на каркас парасолі в закритому положенні на візку. Перелік позначень на кресленнях. 1. Опорна стійка. 2. Важільно-розпірний елемент. 3. Перший важіль. 4. Другий важіль. 5. Загальний шарнір. 6. Шарнір. 7. Більше плече другого важеля 4. 8. Менше плече другого важеля 4. 9. Вільний кінець другого важеля 4. 10. Несуча спиця. 11. Хомут. 12. Обмежник. 13. Скоба. 14. Рухлива втулка. 15. Тент. 16. Люверс. 17. Засіб кріплення. 18. Фіксатор. 19. Гайка. 20. Кільцева металева шайба. 21. Гвинт. 22. Гайка. 23. Глуха металева шайба. 24. Розпірна спиця. 25. Кінець розпірної спиці 24. 26. Другий кінець розпірної спиці 24. 27. Склянка кріплення нижнього кінця опорної стійки. 28. Візок. Конкретний приклад виконання пристрою приведений на фіг. 1-11. Складана парасоль містить дві ідентичні опор 59403 6 ні стійки 1. Опорні стійки 1 шарнірно зв'язані між собою складним важільно-розпірним елементом 2. Важільно-розпірний елемент 2 складається з першого важеля 3 і другий важелі 4, що зв'язані між собою загальним шарніром 5. Вісь загального шарніра 5 перпендикулярна площини розташування осей стійок 1 і осей важелів 3, 4 важільнорозпірні елементи 2 при їхній кінематичній взаємодії для трансформації парасоля з відкритого його положення в закрите і навпаки. Осі шарнірів 6 на кінцях важільно-розпірного елемента 2 розташовані в одній загальній площині, що перпендикулярна площини розташування подовжніх осей стійок 1 і розташування подовжніх осей першого важеля 3 і другий важелі 4 важільнорозпірні елементи 2. Загальний шарнір 5 кінематично зв'язаних важелів 3, 4 розпірні елементи розміщений на другому кінці першого важеля і між великим плечем і меншим плечем консольної частини з вільним кінцем другого важеля. Складаний важільно-розпірний елемент 2 містить два важелі 3, 4, подовжні осі яких лежать в одній площині з подовжніми осями опорних стійок 1, де перший важіль 3 шарнірно закріплений до другого важеля 4 між його співвісними великим плечем 7 і меншим плечем 8, де менше плече 8 виконане у вигляді консолі з вільним кінцем 9 другого важеля 4, подовжні осі першого важеля 3 і другий важелі 4 важільно-розпірні елементи 2 розташовуються паралельно відносно один одного при перебуванні несучих спиць 10 у відкритому положенні парасолі, при цьому осі першого важеля 3 і другий важелі 4 важільно-розпірні елементи 2 лежать під однаковим кутом з початком кожного кута на осі шарніра 6 на кінцях важільнорозпірного елемента 2 у стійок 1, але розташовані по різних сторонах від загальної площини, у якій лежать осі шарнірів 6 на кінцях важільнорозпірного елемента 2 у стійок 1, при цьому перший важіль 3 охоплений хомутом 11, що можливо переміщати уздовж першого важеля 3 і можливо вдягати на вільний кінець 9 консольної частини другого важеля 4 для фіксації положення несучих спиць 10 у відкритому положенні парасолі, а також можливо знімати з вільного кінця 9 консольної частини другого важеля 4 при закритті парасолі. У важільно-розпірному елементі 2 на його першому важелі 3 закріплений обмежник 12 зближення меншого плеча другого важеля з першим важелем. Обмежник 12 виконаний у вигляді пружної шайби, товщина якої дозволяє легко вдягати хомут 11 на вільний кінець 9 консольної частини другого важеля 4 важільно-розпірні елементи 2 для фіксації положення несучих спиць 10 у відкритому положенні парасоля. Усі шарніри розташовані в однакових скобах 13. На кожній стійці 1 приварено по двох скоби 13. На кожній рухливій втулці 14 приварено по двох скоби 13. Рухлива втулка 14 виконана у вигляді відрізка металевої труби з пластмасовим антифрикційним концентричним вкладишем, що запресований у трубу втулки 14, що призначений для кращого ковзання рухливої втулки уздовж стійки 1 при експлу 7 атації парасолі. Тент 15 у місцях його кріплення до стійок 1 і несучих спиць 10 оснащений люверсами 16. Люверси 16 закріплені на тенті 15. Кожна рухлива втулка 14 шарнірно з'єднана з двома несучими спицями 10, що вільними кінцями з'єднані з засобами 17 кріплення тенту 15 до спиць 10, причому рухлива втулка 14 постачена пристроєм, що блокує, або фіксатором 18, за допомогою якого він може фіксуватися у своєму верхнім положенні. Фіксатор 18 виконаний у вигляді гвинта збоку рухливої втулки 14, у якій збоку виконаний наскрізний отвір, поверх якого приварена до бічної поверхні рухливої втулки 14 гайка 19, у гайку 19 укручений гвинт, що має можливість проходити крізь бічний отвір у втулці 14, при цьому торець гвинта має можливість блокувати переміщення рухливої втулки 14 уздовж опорної стійки 1. Засобу 17 кріплення тенту 15 на вершині кожної опорної стійки 1 ідентичні з засобами 17 кріплення тенту 15 на вільних кінцях несучих спиць 10, кожен засіб 17 кріплення тенту 15 виконано у вигляді кільцевої металевої шайби 20, що приварена в торець вершини опорної стійки 1 або в торець вільного кінця несучої спиці 10, до кільцевої шайби 20 приварений гвинт 21, таким чином, що гвинтова частина гвинта 21 виступає зовні по осі кільцевої шайби 20, причому довжина гвинтової частини гвинта 21 така, що можливо вільно одягти на гвинт 21 люверс 16 тенту 15 і закріпити його на гвинті 21 гайкою 22, до гайки 22 співвісно приварена глуха металева шайба 23, зовнішній діаметр глухої шайби 23 дорівнює зовнішньому діаметрові кільцевої металевої шайби 20, причому гайка 22 на глухій шайбі 23 і люверс 16 таких розмірів, що гайка 22 може розміщатися усередині отвору люверса 16, а глуха шайба 23 притискати люверс 16 разом з тентом 15 до кільцевої шайби 20. Площини, у кожній з яких лежить вісь несучої спиці 10 і вісь розпірної спиці, що знаходиться над нею, 24, взаємно перетинаються по осі відповідної стійки 1 під кутом величиною 120 градусів по обох сторони від площини, у якій лежать подовжні осі стійок 1 і подовжні осі важелів 3, 4 важільнорозпірні елементи 2. Кожна розпірна спиця 24 одним кінцем 25 шарнірно з'єднана з відповідною опорною стійкою 1, а іншим кінцем 26 розпірна спиця шарнірно з'єднана з несучою спицею 10. Інші кінці несучих спиць 10, що протилежні вільним кінцям несучих спиць 10, шарнірно з'єднані з відповідними рухливими втулками 14. Нижні кінці стійок 1 можуть кріпитися в склянках 27 з фіксатором 18, що ідентичний фіксаторові 18 у вигляді гвинта на рухливій втулці 14. Склянки 27 можуть належати візкові 28 для перевезення, наприклад, морозильної камери для заморожених продуктів, іншому торговельному устаткуванню, ослонові, столові торговельного місця. У складному парасолі стійки 1, що несуть спиці 10, розпірні спиці 24, важелі 3, 4 важільно-розпірні елементи 2 виконані з металевих труб однакового діаметра 20 мм, а їхні вільні кінці заглушені однаковими пластмасовими пробками. Конструктивне удосконалення істотне спрощує масове промисло 59403 8 ве виготовлення виробу, за рахунок уніфікації, однотипності, приступності вхідних у пристрій елементів, що зменшує вартість виробу. Пристрій працює в такий спосіб. Конструктивний пристрій виконаний таким, що виключає мимовільне закриття парасоля при впливі на тент позамежних вітрових, дощових, сніжних навантажень. Спрощено конструкцію, підвищена надійність роботи елементів парасоля. Хомут 11 на першому важелі 3 здатний удержати консольну частину другого важеля 4 при позамежних вітрових, дощових, сніжних навантаженнях і не дозволити мимовільно парасолеві відкритися. Тому що осі шарнірів 6 кінців важелів 3, 4 у стійок 1 важільно-розпірного елемента 2 лежать в одній площині, що перпендикулярна площини в якій лежать подовжні осі стійок 1 і подовжні осі важелів 3, 4 важільно-розпірні елементи 2, то при рівнобіжному розташуванні осей важелів 3, 4, останні мають ухил від однієї стійки під кутом (і під таким же кутом (підйом убік іншої стійки 1, що сприяє полегшеному переміщенню хомута 11 уздовж першого важеля 3 і можливості вдягати хомут 11 на вільний кінець консольної частини другого важеля 4 для фіксації положення несучих спиць 10, у розкритому положенні парасоля, а також можливості зняття хомута 11 з вільного кінця 9 консольної частини меншого плеча 8 другого важеля 4 при складанні парасоля. Обмежник 12 зближення меншого плеча 8 другого важеля 4 з першим важелем 3 у важільнорозпірному елементі 2 призначений для полегшення влучення хомута 11 на вільний кінець меншого плеча 8 другого важеля 4 при розкритті парасоля. Після розкриття парасоля хомут 11 удягають на вільний кінець 9 другого важеля 4. Перед закриттям парасоля хомут 11 знімають з вільного кінця 9 другого важеля 4. Фіксатор 18 частково вигвинчують з кожної рухливої втулки 14. Опускають по черзі кожну рухливу втулку 14 униз по її опорній стійці 1 униз до розташування несучих спиць 10 уздовж стійок 1. Частково вигвинчують фіксатори 18 зі склянок 27 візка 28. Опорні спиці 1 виймають зі склянок 27 візка 28. Далі можливо зігнути щодо загального шарніра 5 важільнорозпірний елемент 2 і укласти його важелі 3, 4 уздовж стійок 1. Для установки парасоля на візок 28 виконують наступні операції: Одну стійку 1 із двох уставляють нижнім кінцем в одну з двох склянок 27 на візку 28. Далі розгинають важільно-розпірний елемент щодо загального шарніра 5 і вставляють другу стійку 1 у другу склянку 27 візка 28. Далі натягають хомут на вільний кінець 9 другого важеля 4. Фіксують положення рухливих втулок 14 на стійках 1 за допомогою загвинчування гвинтів фіксаторів 18. Затискають гвинтами фіксаторів 18, що маються збоку склянок 27 візка 28, нижні кінці стійок, щоб стійки 1 не виймалися зі склянок 27. Люверси 16 у тенті 15 призначені для надійності кріплення тенту 15 на каркасі парасоля, а також для прискорення зборки або розбирання парасоля при виготовленні і його експлуатації. Для спрощення конструкції й експлуатації парасоля фіксатор 18 на рухливій втулці 14 у вигляді 9 гвинта, обертаючи який можливо блокувати мимовільне переміщення рухливої втулки 14 уздовж стійки 1. При зборці тенту 15 на каркас парасоля відповідні люверси 16 удягають на відповідні гвинти 21, що виступають з вершин стійок 1 і з кінців несучих спиць 10. Потім кожен люверс 16 затискають між 59403 10 кільцевою шайбою 20 і глухою шайбою 23 за допомогою загвинчування гайки 22 разом із глухою шайбою 23, що приварений друг до друга. Гайка 22 повинна ввійти в отвір люверса 16, а внутрішня сторона глухої шайби 23 повинна пригорнути люверс 16 разом з тентом 15 до кільцевої шайби 20. 11 59403 12 13 59403 14 15 59403 16 17 59403 18 19 Комп’ютерна верстка А. Крулевський 59403 Підписне 20 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCollapsible umbrella
Автори англійськоюAndruschenko Volodymyr Volodymyrovych
Назва патенту російськоюСкладной зонт
Автори російськоюАндрущенко Владимир Владимирович
МПК / Мітки
МПК: A45B 23/00
